Средства измерений

Твердомеры по шкале Мооса (комплект из 4-х штук).

17 700 a руб.

Характеристики

Масса, гр 380
Размер В*Ш*Г, мм 45*210*130
Гарантия, лет 1
Производитель США: Mineral Lab
  • Описание
  • Назначение
  • Тех. Данные
  • Комплектность
  • Доп. комплектация
  • Документация
  • Видео
  • Отзывы
Твердомеры (склерометры) предназначены для определения относительной твёрдости минералогических материалов методом царапанья по шкале твёрдости Мооса. Метод царапанья является экспресс-методом для сравнительной диагностики минералов.
Твердомеры (склерометры) применяют для грубой сравнительной оценки твёрдости материалов по системе мягче-твёрже. Испытываемый материал либо не царапается склерометром и тогда его твёрдость по шкале Мооса выше, либо царапается и тогда его твёрдость ниже твёрдости склерометра. Твердомеры (склерометры) по шкале Мооса информируют только об относительной твёрдости минералов. Например, корунд (9) в 2 раза твёрже топаза (8), но при этом почти в 4 раза менее твёрдый, чем алмаз (10).
Твердомеры (склерометры) представляют из себя оправку в виде металлического карандаша или ручки, в оба конца которого вставлены иглы со значениями твёрдости острия игл 2/3; 4/5; 6/7 и 8/9 по шкале Мооса, что соответствует твёрдости восьми минералов из шкалы Мооса:
1. Тальк 2. Гипс 3. Кальцит 4. Флюорит 5. Апатит
6. Ортоглаз 7. Кварц 8. Топаз 9. Корунд 10. Алмаз

Шкала твёрдости Мооса удобна в практике тем, что можно применять такие "подручные" средства как ноготь (2,5 единицы по Моосу), нож и стекло (5,5 единиц по Моосу), высококачественный стальной напильник (6,5 единиц по Моосу), наждачная бумага для дерева (7,5 единиц по Моосу), наждачная бумага с синтетическим корундом (9 единиц по Моосу).

Способ применения:

На исследуемой поверхности выбирают гладкую площадку и проводят по ней твердомером под углом с нажимом. Твердомер следует держать в руке аналогично письменной ручке под углом 70 градусов к испытуемой поверхности. Нажимать со средним усилием соответствующим нагрузке не менее 3 кг.
Если на поверхности исследуемого образца остается царапина, то его твердость меньше, чем у склерометра по шкале Мооса. Необходимо убедиться в том, что на исследуемом образце остается именно царапина (углубление) - можно воспользоваться лупой или переносным микроскопом тип МПБ (см. вкладку Доп. комплектация). Начинайте использовать склерометры от наиболее твёрдого (№9) до самого мягкого (№2). Если материал царапается склерометром №9, значит его твёрдость ниже и следует применить склерометр №8 и т.д. до тех пор, пока склерометр не перестанет царапать материал. Пример: если склерометр №5 царапает материал, а склерометр №4 уже нет, то твёрдость материала по шкале Мооса лежит между 5,0 и 4,0 или около 4,5.

Особенности измерения твёрдости по Моосу:

В минералогии:

  • Минералы. Твёрдость минерала не всегда постоянна для каждой из его сторон, что является производным от кристаллической структуры минерала - в некоторый направлениях срезать слой кристаллической решётки легче, чем в других, например:  кианит - вдоль оси кристалла 5, а поперёк 7 ; дистен - вдоль удлиненной грани 4, а перпендикулярно 6. Гранулированные материалы: обычно легко поддаются царапанью, однако их истинная твёрдость значительно выше. Скрытокристаллические, тонкопористые и порошковатые виды минералов (также как и гранулированные материалы) обладают ложными малыми твёрдостями. Например, гематит в кристаллах имеет твердость 6, а в виде красной охры меньше 4. При определении твёрдости всегда испытывайте свежую поверхность минерала, так как поверхности, долгое время бывшие открытыми, могли претерпеть какие-либо изменения. Часто для этого можно использовать плоскости спайности или сделать небольшую пришлифовку.
  • Горные породы. Являются совокупностью минералов и по этой причине шкала Мооса не применима. Для горных пород характерна агрегатная твёрдость, которую определяют путём вдавливания штампа в образец породы с двумя плоскопараллельными шлифованными поверхностями.

В строительной индустрии при производстве плитки, столешниц, полов, подоконников, бордюров и пр.:

  • Керамическая плитка и Керамогранит. Твёрдость керамического гранита стартует от 5 единиц по шкале Мооса и выше. Главный «вредитель» плитки на полах – песок, его твёрдость равна 7 единицам. То есть песок, если его сразу не убирать, может поцарапать и сделать некрасивым поверхность плитки с твёрдостью меньше 7 единиц. Вывод: если плитка будет лежать в прихожей или в помещении, где ходят много и в обуви, обязательно выбирайте керамогранит с твёрдостью 7 и более единиц. Важно: при совершении покупки потребителю необходимо знать, что матовая керамическая или керамогранитная плитка по твёрдости превосходит полированную. В первом случае чаще всего речь идет о 7-9 единицах по Моосу, во втором – о 5-6 единицах. Подобное различие объясняется тем, что любая дополнительная обработка (шлифовка, полировка, искусственное состаривание и т.д.) уменьшает величину твёрдости. Таким образом, матовая текстура более вынослива, устойчива к образованию вмятин, сколов. Поцарапать её можно только алмазом или корундом. Соответственно, ни тяжелая сантехника, ни массивная мебель её не продавят. А вот блестящая фактура плит менее практична, поскольку предрасположена к скорому появлению косметических дефектов. Интенсивный трафик в помещении, чугунная сантехника, шкафы на металлических ножках – все эти и другие факторы могут стать причиной трещин, царапин. Поэтому глянцевый кафель рекомендуется укладывать в местах с малым или средним уровнем проходимости.

ISO 13006. Стандарты EN, утверждённые CEN - Европейская комиссия по стандартизации. UNI EN101: Поверхностная твёрдость. Поверхностная твердость является характеристикой, которая показывает способность устойчивости поверхности плитки к различного рода царапинам и повреждениям. По норме EN101 плитка классифицируется по шкале от 1 до 10 в соответствии с возрастанием твердости минералов, применяемых для тестирования. Норма EN 176 показывает, что смальтированная плитка должна иметь поверхностную твердость не меньше 5. Та плитка, у которой показатель поверхностной твёрдости более высокий - имеет больше шансов устоять перед различными повреждениями и царапинами от других предметов и материалов за время эксплуатации. С 2003 года эта норма стала не обязательной при оценке не эмалированной плитки грес, поскольку она не показывает в полной мере износостойкость. Для подобных материалов не существует понятие поверхностного слоя, так как этот материал представляет собой однородность по всей толщине, а при его истирании не меняется вид плитки, так как он не имеет основы другого цвета, которая могла бы проявиться.

ГОСТ 27180-2001 "Плитки керамические. Методы испытаний". - определение твёрдости лицевой поверхности по Моосу.

ГОСТ 13996-93 "Плитки керамические фасадные и ковры из них. Технические условия." - определение твёрдости глазури по Моосу.

ГОСТ 6787-90 "Плитки керамические для полов. Технические условия." - определение твёрдости глазури по Моосу.

  • Гранит. Твёрдость гранита зависит от породы и бывает от 6 до 7 единиц по шкале Мооса, то есть его можно использовать на полах в прихожих. Но чтобы полы максимально долго сохраняли привлекательный вид, нужно регулярно убирать уличную грязь и песок. Благодаря высокой твёрдости гранит практически невозможно поцарапать ножом, поэтому это идеальный материал для столешницы в кухню.
  • Мрамор. Твёрдость мрамора зависит от породы и колеблется от 3 до 4 единиц. Мрамор легко поцарапать ножом и его лучше не использовать для столешниц на кухне (но в ванной он великолепен). Мрамор можно класть на пол, но только в помещениях без «уличных абразивов»: песка и грязи.


В ювелирной промышленности:

  • Пигменты. При диспергировании железоокисных пигментов в бисерных машинах стеклянные шарики (бисер) подвергаются интенсивному износу. В этом случае рекомендуется использовать бисерные машины со стальными шариками. Также железоокисные пигменты придают покрытиям абразивность. Твёрдость пигментов оценивается по шкале Мооса и зависит она от кристаллического строения пигментов: чем больше плотность упаковки структурных единиц в кристалле - тем выше твёрдость. К примеру твёрдость рутильной двуокиси титана равна 6,5 единиц по шкале Мооса.

В угольной промышленности:

Дробимость угля - это совокупность твёрдости, вязкости и плотности. Твёрдость определяется последовательным нанесением черты на уголь эталонами из шкалы Мооса.

 Тип угля Твёрдость по шкале Мооса*
 Паровично-спекающийся ПС   2-2,5
 Тощий Т и полуантрацит ПА  2,5-3
 Антрацит 3,5-3,75
* Шкала Мооса: 1 - уголь легко режется ножом; 1,5 - с трудом режется ножом; 2 - царапается ногтем; 2,5 не царапается ногтем, чертит красную медь







Твердомеры (склерометры) предназначены для определения относительной твёрдости минералогических материалов методом царапания по шкале твёрдости Мооса. Метод царапания является экспресс-методом для сравнительной диагностики минералов.
Твердомеры (склерометры) применяют для грубой сравнительной оценки твёрдости материалов по системе мягче-твёрже. Испытываемый материал либо не царапается склерометром и тогда его твёрдость по шкале Мооса выше, либо царапается склерометром и тогда его твёрдость ниже твёрдости склерометра. Твердомеры (склерометры) по шкале Мооса информируют только об относительной твёрдости минералов. Например, корунд (9) в 2 раза твёрже топаза (8), но при этом почти в 4 раза менее твёрдый, чем алмаз (10). Для визуализации понятия "сравнительная" твёрдость используйте следующую картинку:

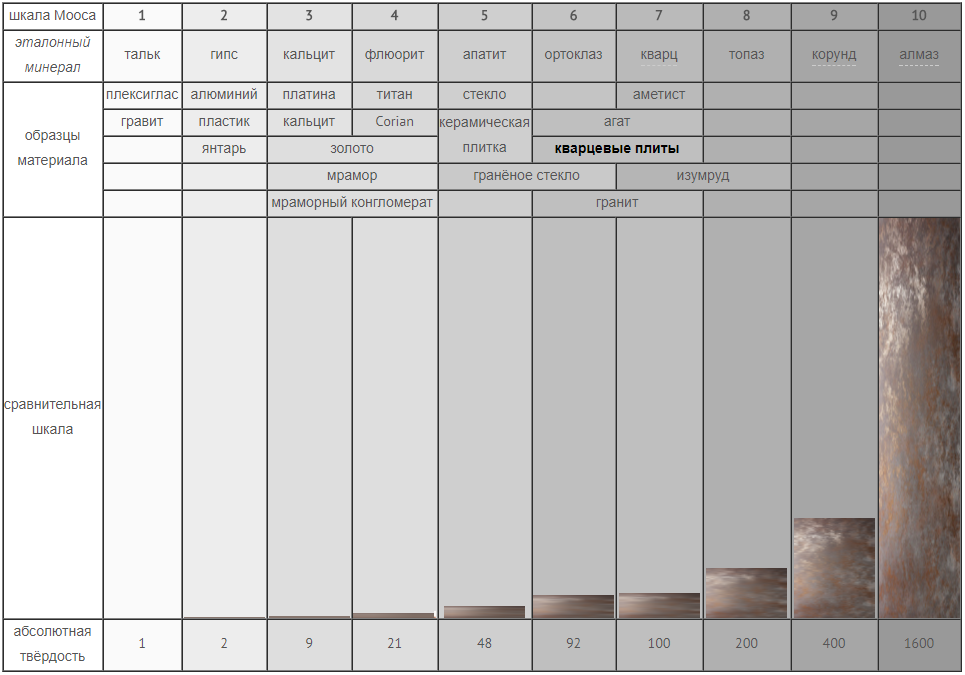

Сравнительная шкала Мооса.png




Кол-во игл у каждого склерометра 2 шт.
Длина/диаметр склерометра 140/10 мм
Масса склерометра 40 гр
Масса комплекта твердомеров (склерометров) 380 гр
Размер комплекта твердомеров (склерометров) В*Ш*Г 45*210*130 мм


Склерометры двухсторонние 4 шт. со значениями твёрдости острия игл 2/3; 4/5; 6/7 и 8/9 по шкале Мооса
Образец твёрдости СТЕКЛО со значением 5,5 по шкале Мооса
Образец твёрдости ЛАТУНЬ со значением 3,5 по шкале Мооса
Абразив для заточки иглы склерометра

Шкала Мооса - набор эталонных минералов из 10 шт. Шкала Мооса - набор эталонных минералов из 10 шт.
Минералогическая шкала твёрдости из природных эталонов (искл. алмаз искусственный). Срок поставки: в наличии на складе. Производство: США.
5700 руб.
МПБ микроскоп отсчётный Бринелль МПБ микроскоп отсчётный Бринелль
Не внесён в Государственный реестр СИ РФ. Измерения диаметра отпечатка (лунки) твердомерами ТШ-2; ТШ-2М; ТБ 5004; ТБ 2109; всеми типами твердомеров Польди-Хютте и др. Срок поставки: в наличии на складе. Производство: КНР.
14700 руб.

 Ниже представлено видео от клиента - практическое применение склерометров при проверке упрочнения бетона:

 Ещё видео практического применения склерометров при проверке упрочнения бетона:

Для того чтобы оставить отзыв вам необходимо авторизоваться!
