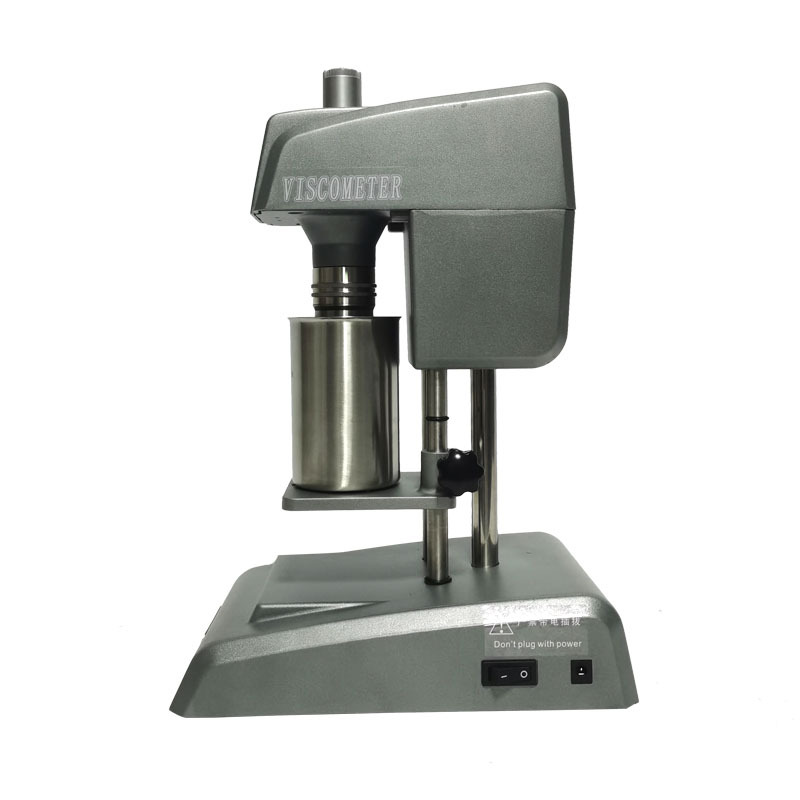

внесено в Государственный реестр СИ РФОсобенности ротационного вискозиметра ZNN-D6
Это прибор для прямого считывания показаний, которые доступны в 6-ступенчатой конструкции для использования от источника питания 50 Гц и 60 Гц.
Источник питания 100～240 В.
Все модели оснащены стандартным трансформатором.
Принцип работы ротационного вискозиметра ZNN-D6C

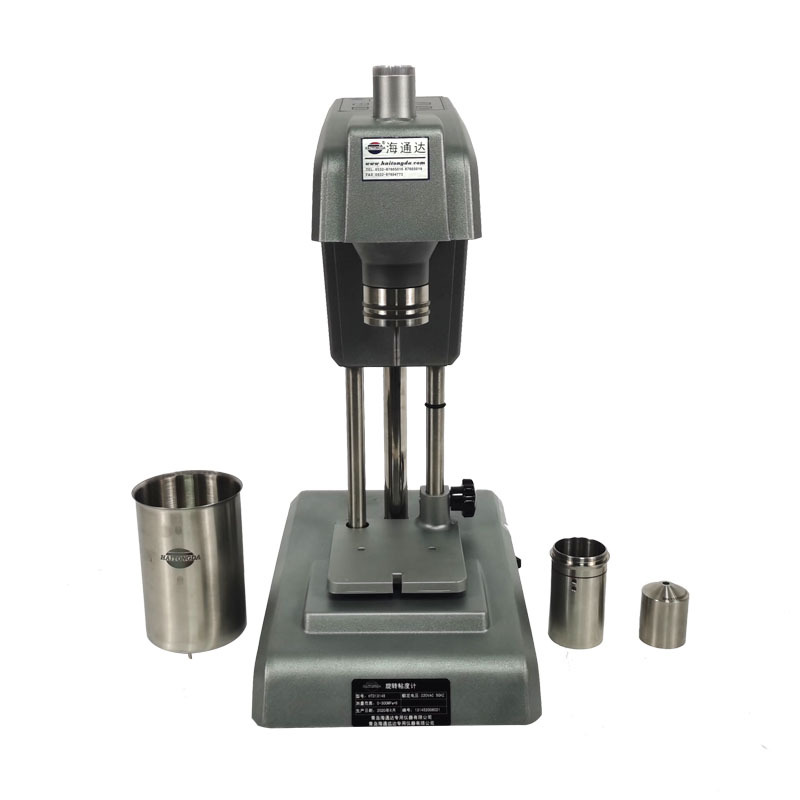

Ротационные вискозиметры модели ZNN-D6C (HTD13145) представляют собой ротационные вискозиметры с соосным цилиндром. В этом вискозиметре испытательная жидкость находится в кольцевом пространстве (зазоре сдвига) между внешним цилиндром и бобом (внутренним цилиндром).
Измерения вязкости производятся, когда внешний цилиндр, вращаясь с известной скоростью, вызывает вязкое сопротивление жидкости. Это сопротивление создает крутящий момент на бобу, который передается на прецизионную пружину, где измеряется ее прогиб. Сравните измерения с условиями испытаний и константами прибора.
Вязкость измеряется ротационным вискозиметром с коаксиальным цилиндром. Модель ZNN-D6C (HTD13145) является мерой напряжения сдвига, вызванного заданной скоростью сдвига. Это соотношение является линейной функцией для ньютоновских жидкостей (т.е. график зависимости напряжения сдвига от напряжения сдвига в зависимости от скорости сдвига представляет собой прямую линию).
Прибор сконструирован таким образом, что вязкость ньютоновской жидкости в сантипуазах (или миллипаскалях в секунду) указывается на циферблате со стандартным ротором, бобом и торсионной пружиной, работающими со скоростью 300 об / мин. Вязкость при других испытательных скоростях может быть измерена с помощью множителей показаний шкалы. Простой расчет, который близко аппроксимирует вязкость псевдопластической жидкости, такой как буровой раствор.
Скорость сдвига может быть изменена путем изменения скорости ротора и комбинации ротор-боб. Доступны различные торсионные пружины, которые легко заменяются для расширения диапазонов напряжения сдвига и измерения вязкости в различных жидкостях.
Наличие: Товар под заказ. Срок отгрузки с поверкой: 33-50 дней
Узнать срок отгрузки: +7 (495) 740-06-12
Доставка завтра - 390 ₽
Метрологические характеристики:
|
Наименование характеристики |
Значение |
|||
|
ZNN-D6 |
ZNN-D6B (HTD13035-6) |
ZNN-D6C (HTD13145) |
ZNN-D12B (HTD13185) |
|
|
Диапазон измеряемой динамической вязкости, мПа·с |
От 0,5 до 30000 |
От 0,5 до 99990 |
||
|
Пределы допускаемой относительной погрешности вискозиметра, % |
±4,0 |
|||
Технические характеристики вискозиметра ZNN-D6С:
|
Показатель |
Значение |
|
Питание |
220 В 50 Гц |
|
Мощность |
120 Вт |
|
Диапазоны скоростей вращения боба |

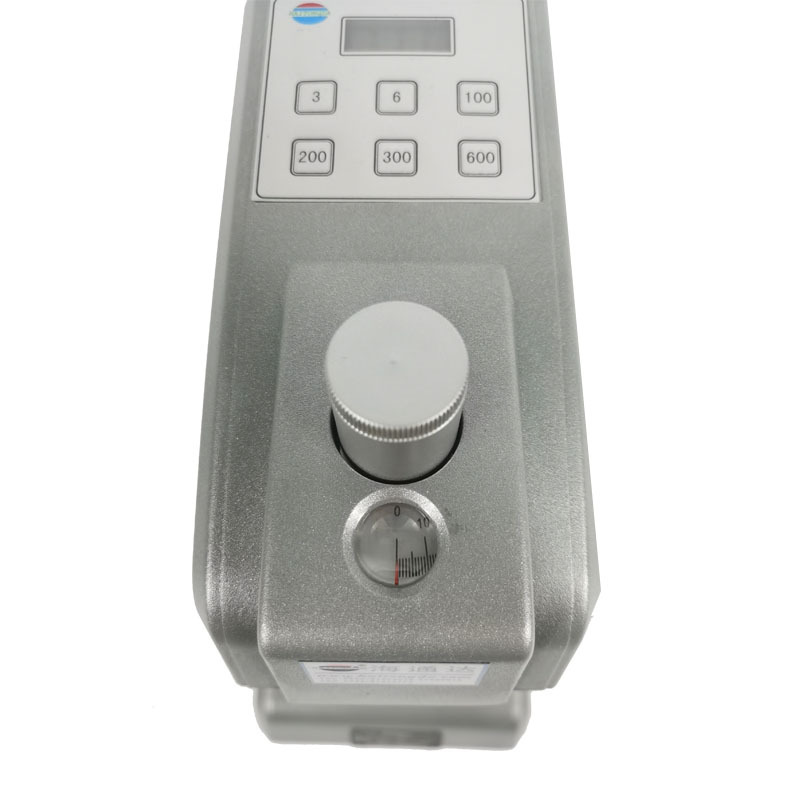

3, 6, 100, 200, 300, 600 об./ мин. |
|
Точность измерений |
От 1 до 25 мПас ± 1 мПас |
|
Более 25 мПас ± 4% |
|
|
Диапазон измеряемой вязкости |
|
|
Ньютоновская жидкость: |
0 ~ 300 мПас (торсионная пружина F1) |
|
0 ~ 60 мПас (торсионная пружина F0.2) |
|
|
Неньютоновская жидкость: |
0 ~ 150 мПас (торсионная пружина F1) |
|
0 ~ 30 мПас (торсионная пружина F0.2) |
|
|
Напряжение сдвига: |
0 ~ 153,3 Па (торсионная пружина F1) |
|
0 ~ 30,7 Па (торсионная пружина F0.2) |
|
|
Нетто/брутто вес |
6,22 / 8,08 кг |
|
Размеры прибора |
300 х 290 х 440 мм |
<tbody>
<tr>
<td style="border: 1pt solid windowtext;">
<p align="center">
<b>Наименование</b>
</p>
</td>
<td>
<p align="center">
<b>Кол-во</b>
</p>
</td>
</tr>
<tr>
<td>
<p>
Вискозиметр в комплекте
</p>
</td>
<td>
<p align="center">
1 шт.
</p>
</td>
</tr>
<tr>
<td>
<p>
Защитный кейс
</p>
</td>
<td>
<p align="center">
1 шт.
</p>
</td>
</tr>
<tr>
<td>
<p>
Руководство по эксплуатации
</p>
</td>
<td>
<p align="center">
1 экз.
</p>
</td>
</tr>
<tr>
<td>
<p>
Методика поверки
</p>
</td>
<td>
<p align="center" style="text-align: center;">
На сайте ФГИС «Аршин» -
</p>
<p style="text-align: center;">
</p>
<p style="text-align: center;">
<a href="https://fgis.gost.ru/fundmetrology/cm/mits/cfb54fc8-8569-839f-af2a-d9ab220a66d8">МП-2302-0102-2017</a>
</p>
<p>
<a href="https://fgis.gost.ru/fundmetrology/cm/mits/cfb54fc8-8569-839f-af2a-d9ab220a66d8"></a>
</p>
</td>
</tr>
</tbody>
</table>
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр |
не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: "Qingdao Haitongda Special Instrument Co., Ltd.", (Китай).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Назначение: 6-скоростные ротационные вискозиметры Qingdao Haitongda используются в исследованиях и производстве. Эти вискозиметры рекомендуются для оценки реологических свойств жидкостей, ньютоновских и неньютоновских.
Особенности ротационного вискозиметра ZNN-D6
- Это прибор для прямого считывания показаний, которые доступны в 6-ступенчатой конструкции для использования от источника питания 50 Гц и 60 Гц.
- Источник питания 100～240 В.
- Все модели оснащены стандартным трансформатором.
Принцип работы ротационного вискозиметра ZNN-D6C
Ротационные вискозиметры модели ZNN-D6C (HTD13145) представляют собой ротационные вискозиметры с соосным цилиндром. В этом вискозиметре испытательная жидкость находится в кольцевом пространстве (зазоре сдвига) между внешним цилиндром и бобом (внутренним цилиндром).
Измерения вязкости производятся, когда внешний цилиндр, вращаясь с известной скоростью, вызывает вязкое сопротивление жидкости. Это сопротивление создает крутящий момент на бобу, который передается на прецизионную пружину, где измеряется ее прогиб. Сравните измерения с условиями испытаний и константами прибора.
Вязкость измеряется ротационным вискозиметром с коаксиальным цилиндром. Модель ZNN-D6C (HTD13145) является мерой напряжения сдвига, вызванного заданной скоростью сдвига. Это соотношение является линейной функцией для ньютоновских жидкостей (т.е. график зависимости напряжения сдвига от напряжения сдвига в зависимости от скорости сдвига представляет собой прямую линию).
Прибор сконструирован таким образом, что вязкость ньютоновской жидкости в сантипуазах (или миллипаскалях в секунду) указывается на циферблате со стандартным ротором, бобом и торсионной пружиной, работающими со скоростью 300 об / мин. Вязкость при других испытательных скоростях может быть измерена с помощью множителей показаний шкалы. Простой расчет, который близко аппроксимирует вязкость псевдопластической жидкости, такой как буровой раствор.
Скорость сдвига может быть изменена путем изменения скорости ротора и комбинации ротор-боб. Доступны различные торсионные пружины, которые легко заменяются для расширения диапазонов напряжения сдвига и измерения вязкости в различных жидкостях.
Метрологические характеристики:
|
Наименование характеристики |
Значение |
|||
|
ZNN-D6 |
ZNN-D6B (HTD13035-6) |
ZNN-D6C (HTD13145) |
ZNN-D12B (HTD13185) |
|
|
Диапазон измеряемой динамической вязкости, мПа·с |
От 0,5 до 30000 |
От 0,5 до 99990 |
||
|
Пределы допускаемой относительной погрешности вискозиметра, % |
±4,0 |
|||
Технические характеристики вискозиметра ZNN-D6С:
|
Показатель |
Значение |
|
Питание |
220 В 50 Гц |
|
Мощность |
120 Вт |
|
Диапазоны скоростей вращения боба |
3, 6, 100, 200, 300, 600 об./ мин. |
|
Точность измерений |
От 1 до 25 мПас ± 1 мПас |
|
Более 25 мПас ± 4% |
|
|
Диапазон измеряемой вязкости |
|
|
Ньютоновская жидкость: |
0 ~ 300 мПас (торсионная пружина F1) |
|
0 ~ 60 мПас (торсионная пружина F0.2) |
|
|
Неньютоновская жидкость: |
0 ~ 150 мПас (торсионная пружина F1) |
|
0 ~ 30 мПас (торсионная пружина F0.2) |
|
|
Напряжение сдвига: |
0 ~ 153,3 Па (торсионная пружина F1) |
|
0 ~ 30,7 Па (торсионная пружина F0.2) |
|
|
Нетто/брутто вес |
6,22 / 8,08 кг |
|
Размеры прибора |
300 х 290 х 440 мм |
