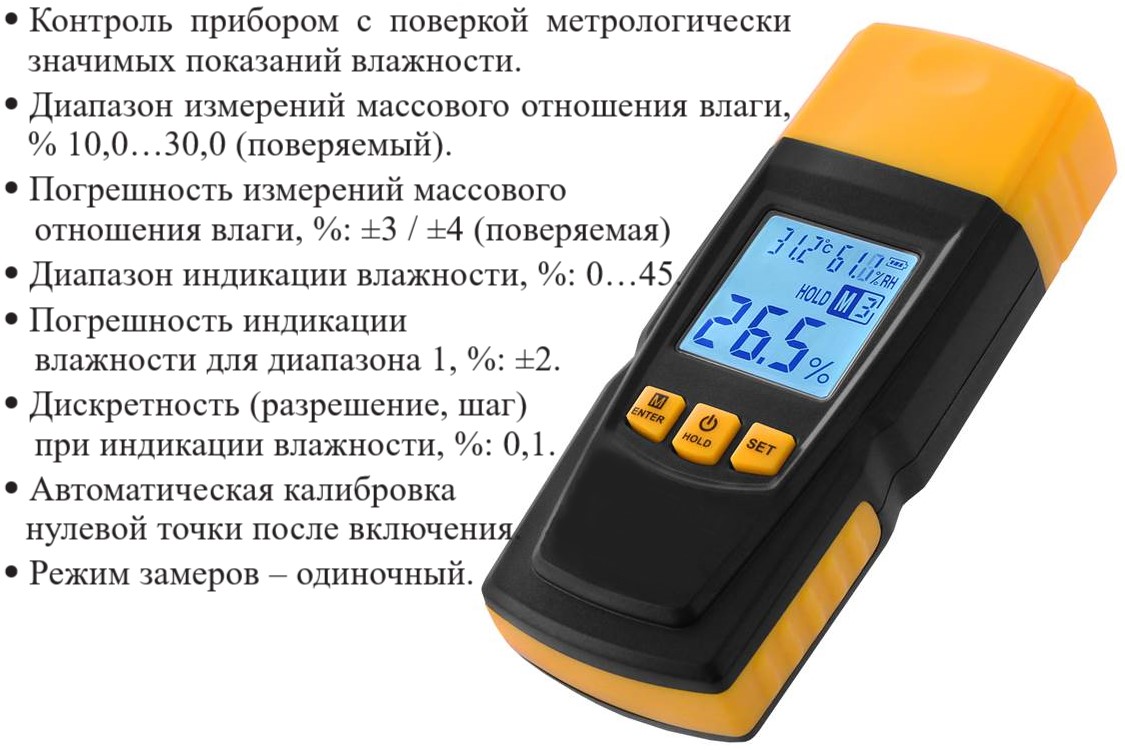

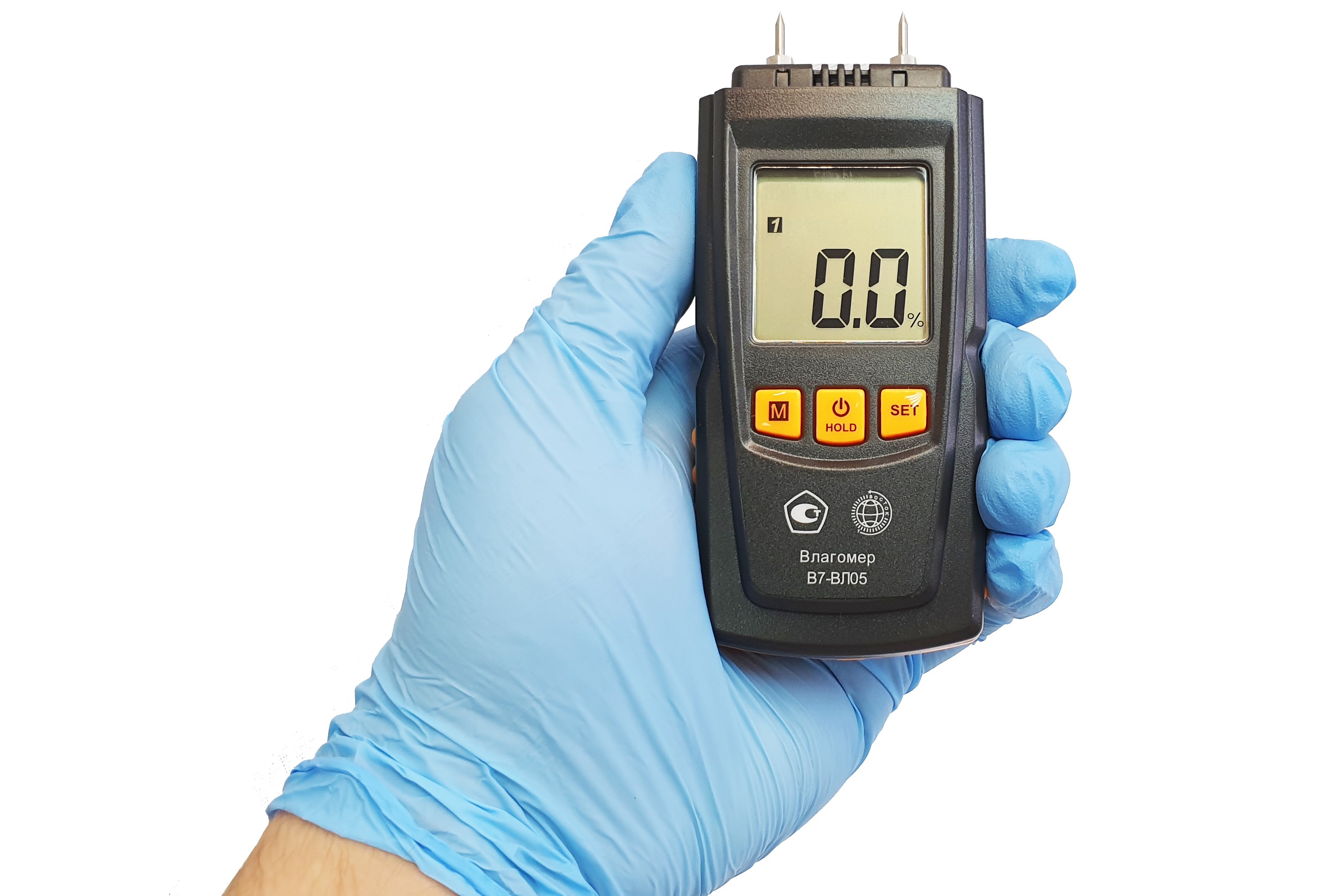

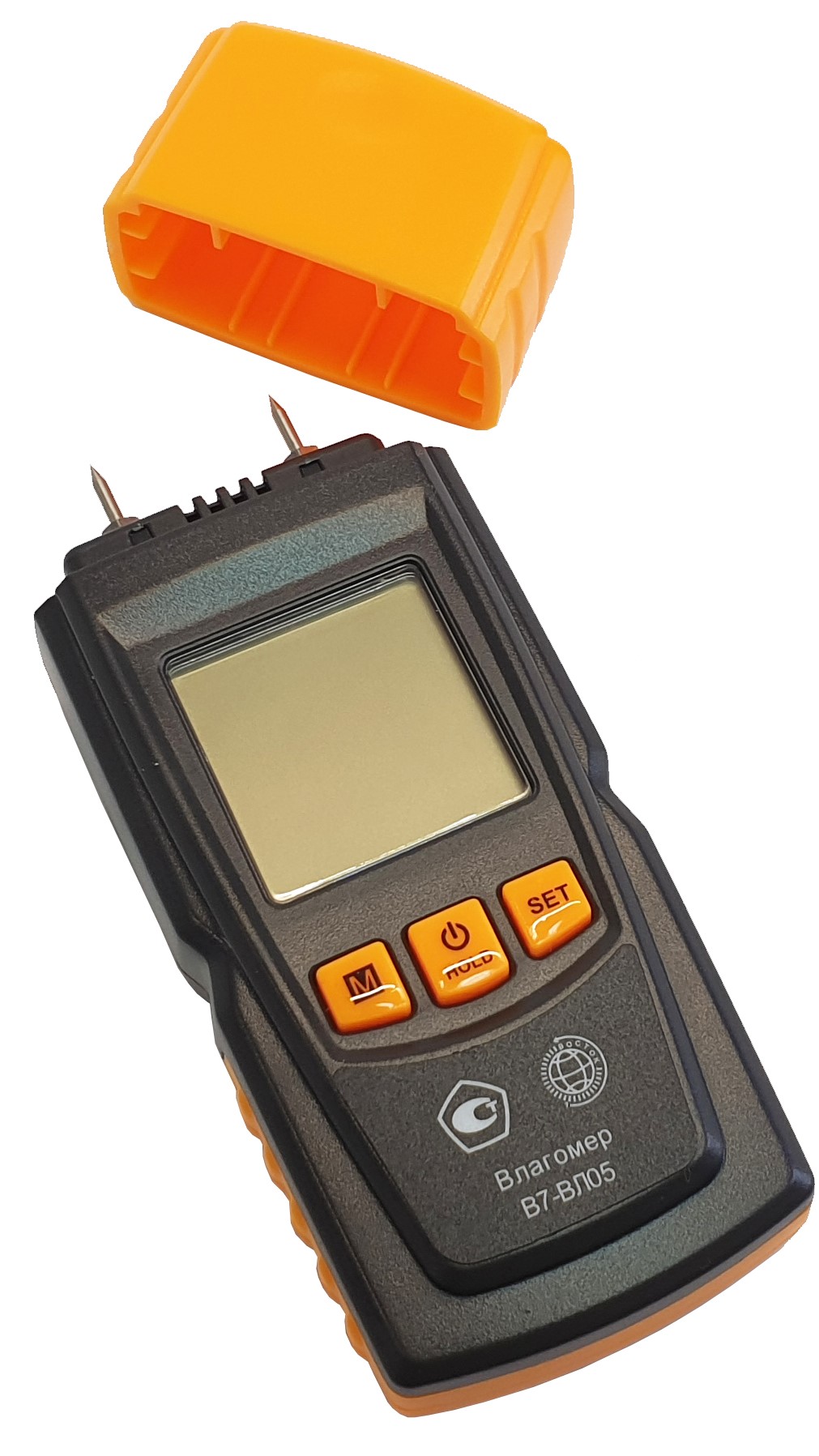

Влагомер древесины (сосны, берёзы, ели) В7-ВЛ05 с поверкой

Методы измерения влажности древесины.

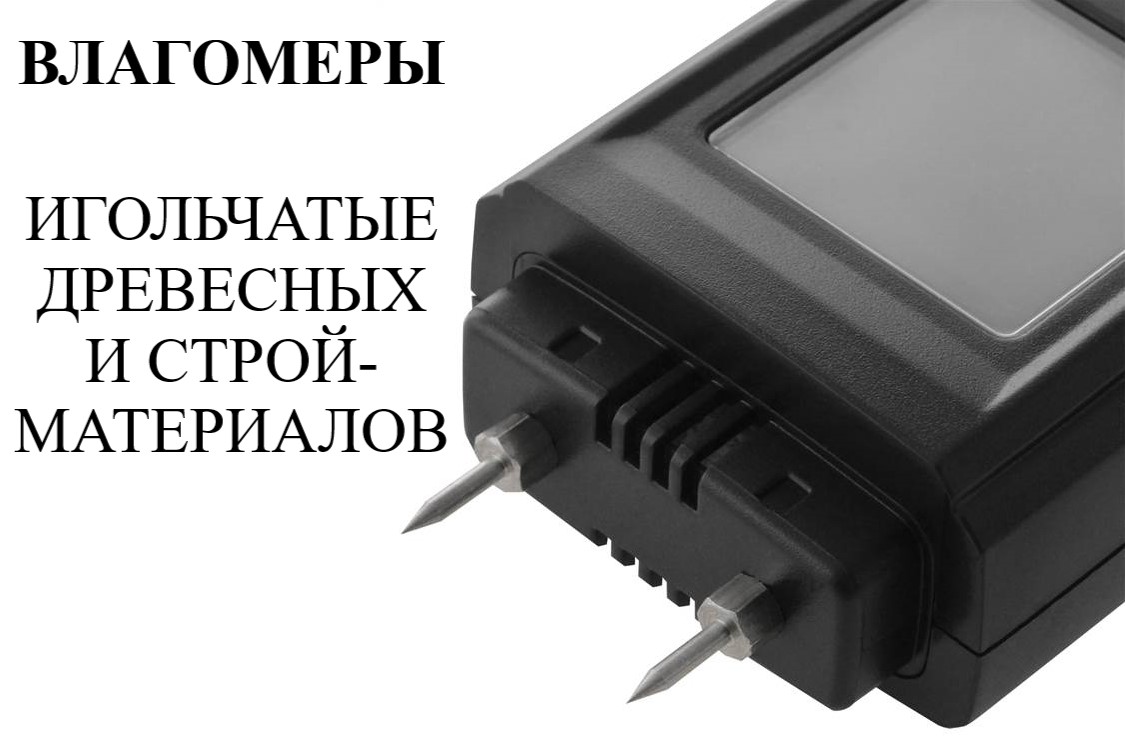

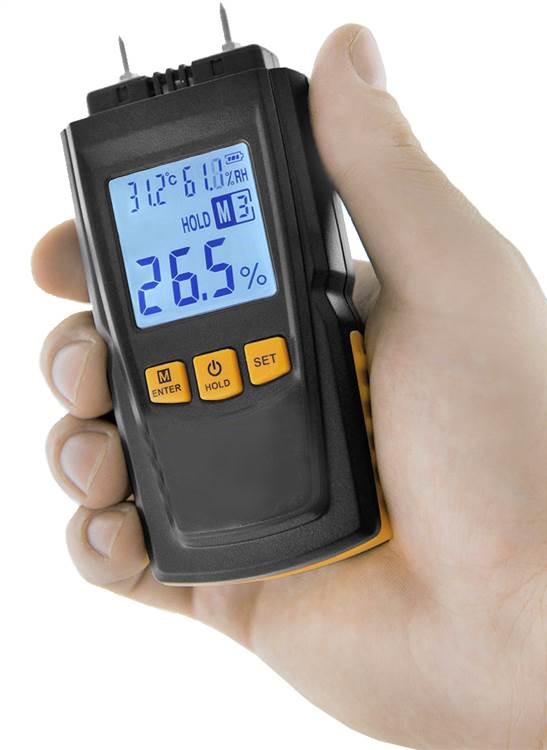

Методами измерения содержания влаги в древесине являются метод сушки, кондуктометрический метод, диэлькометрический метод. В производстве обычно применяются метод сушки и кондуктометрический метод. При использовании метода сушки рассчитывается разница в весе древесины между первоначальным весом образца и весом в сухом состоянии после извлечения из печи. Этот метод отличается высокой точностью, но занимает много времени и довольно трудоёмкий. Кондуктометрический метод использует принцип измерения электрических характеристик древесины, которые зависят от содержания влаги. Этот метод прост и широко используется: приборы такого типа имеют датчики в виде “иголок”, на концы которых подаются электрические импульсы.

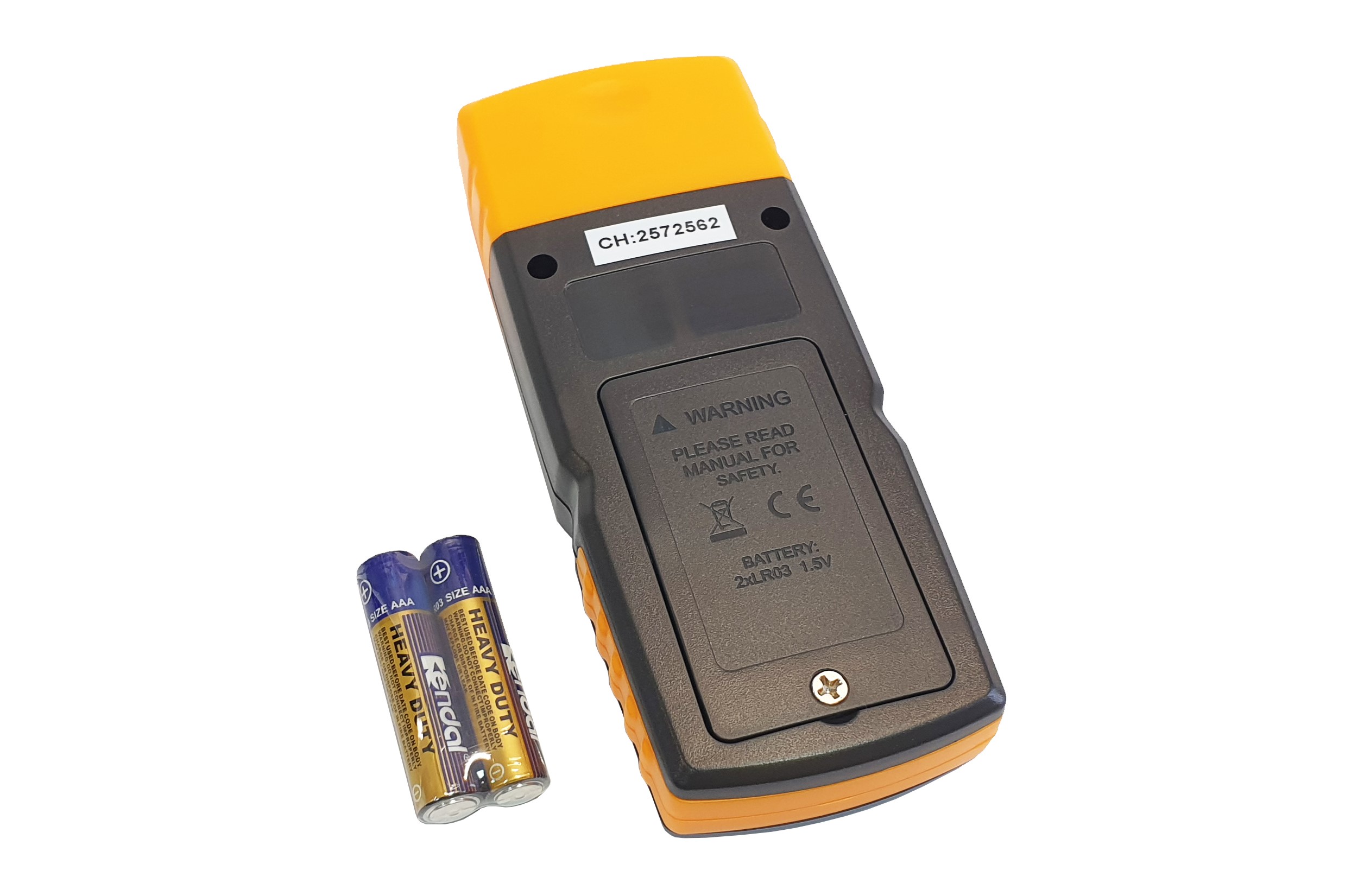

Преимущества влагомеров “игольчатого” типа: отлично подходят для анализа сыпучих продуктов и сырья (древесины, строительных смесей, опилок, зерна, сухих кормов, табака, кофе и т. п.); анализ влажности производится моментально; удлинённые датчики некоторых моделей позволяют измерять влажность на достаточной глубине (напр. зерна в зернохранилищах), а не только поверхностного слоя. Такие приборы просты в эксплуатации и практически не ломаются, требуя лишь замены батарейки.

Недостатки влагомеров “игольчатого” типа: разрушающее воздействие иголок на поверхность контролируемого материала, что не приемлимо для готовой мебели и других изделий из-за оставляемых отметин от уколов. К данному типу влагомеров относятся следующие модификации В7-ВЛ60 и В7-ВЛ05. Модификации отличаются друг от друга метрологическими и техническими характеристиками, геометрией датчиков, точностью и количеством запрограммированных настроек (калибровок) на анализ определённых образцов материалов.

Определение диапазона влажности древесины.

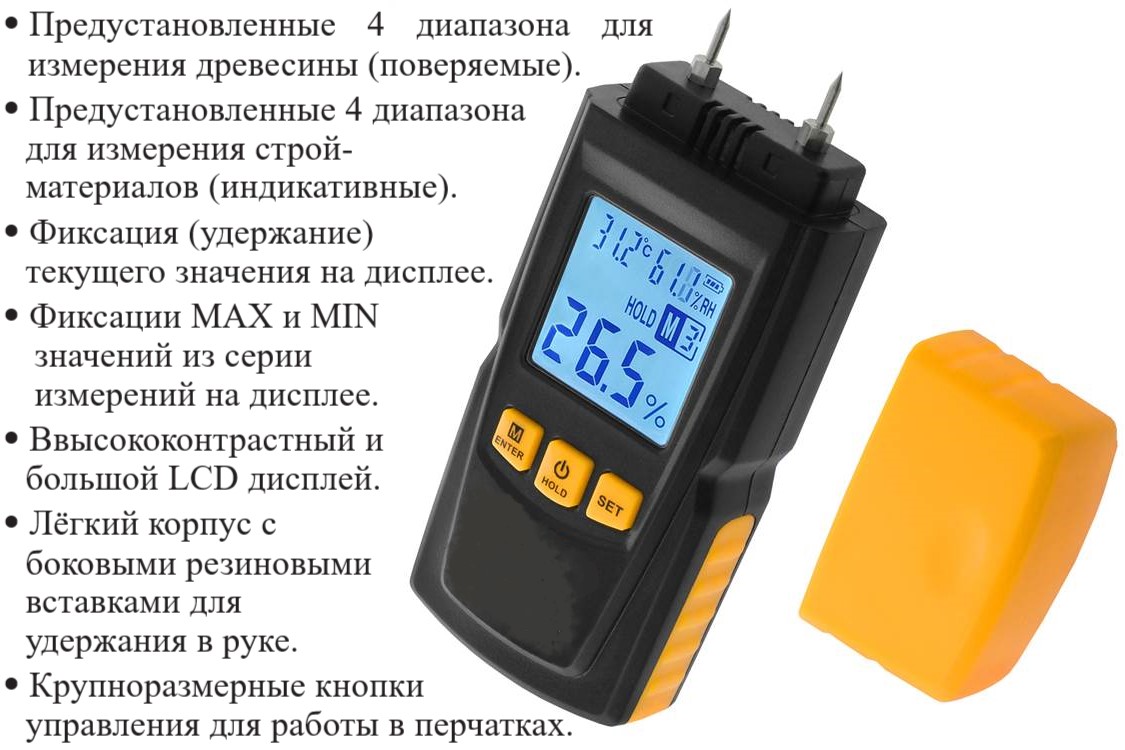

Если для измеряемой породы древесины не указан диапазон, то его можно определить опытным путём. Для этого нужно взять образец древесины, провести измерения на всех 4-х режимах и записать полученные значения. После этого определить влажность образца методом сушки или другим способом и выбрать тот режим, показания которого были наиболее точными. Если нет возможности определить влажность образца методом, описанным выше, то следует выбрать на приборе режим 2 для измерения.

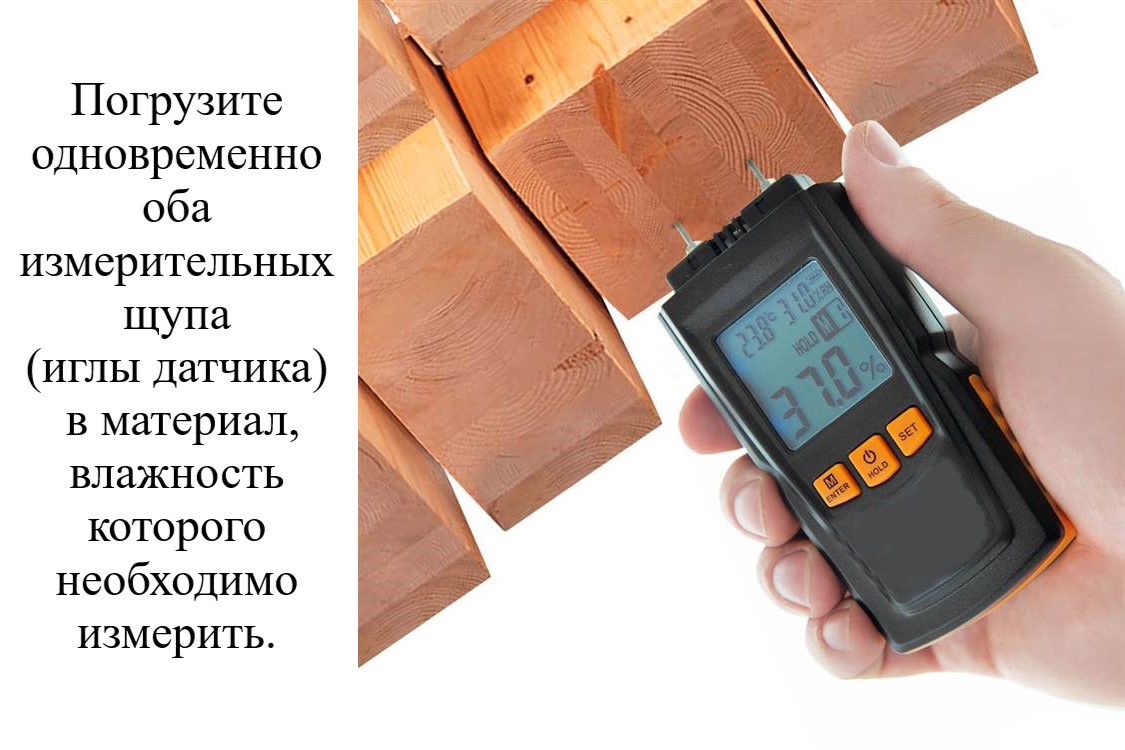

Электрический влагомер измеряет сопротивление между двумя иглами. Различные породы деревьев, направление текстуры древесины, температура и глубина проникновения зонда (датчика с иглами) – это факторы, которые влияют на точность измерения. Замеры на горизонтальной текстуре дают меньшую погрешность, чем на вертикальной. Плотность дерева мало влияет на содержание влаги в древесине, например, мягкая сосна имеет большую разницу с плотностью дуба, но у них очень похожая влажность друг с другом.

Некоторые модели влагомеров могут измерять влажность древесины по-разному из-за отсутствия в портативных моделях функции регулировки чувствительности в соответствии с условиями измерений: температуры, контролируемой породы дерева и др.

Привязка прибора к измеряемой породе древесины.

Если требуемой породы дерева нет в таблице влагомера «Режимы для древесных материалов (диапазоны)», то рекомендуется использовать режим №2 по умолчанию, но в этом случае необходимо учитывать возрастающую погрешность измерения. Для привязки прибора к новому виду древесины (по породе и месту произрастания) необходимо выполнить следующее:

• вырезать из середины образца 3 бруска длиной 5 см и сечением 2 на 2 см, (достаточно и одного, но с тремя измерение будет точнее);
• пронумеровать каждый брусок;
• взвесить каждый брусок (желательно с точностью 0,01 г) и записать значения под индексом «Вп»;
• проверить прибором влажность каждого бруска в 4 режимах;
• усреднить значения по брускам в каждом режиме и записать;
• положить бруски в камеру с температурой 100℃ на 5 часов;
• взвесить и записать вес для каждого бруска;
• положить в камеру на 2 часа, опять взвесить и записать;
• опять положить на 2 часа и т. д. пока результаты последующего взвешивания не будут совпадать с предыдущими. Обозначим числовой показатель последней пробы как «Вc».
• далее по формуле W%= (Вп-Вc)/Вc х 100% вычисляем начальную влажность каждого образца по отдельности;
• если результаты взвешивания не совпадают, усредняем полученные значения в %.

W – показатель в процентах;

Вп – первоначальный вес образца;

Вc – вес образца после цикла сушки;

Например: берёзовый брусок указанных размеров перед сушкой весил 14 г, после сушки 12 г. Подставляем в формулу значения и получаем: (14–12)/12х100%=16%

• Сравниваем полученный вычислением результат с результатами которые прибор показал перед сушкой.

Например, перед сушкой прибор показал:

1 режим - 15%                      3 режим - 20%

2 режим - 18%                      4 режим - 25%

После сушки и вычисления получился результат 16%, исходя из того, что к полученному результату ближе всего 1 режим, то измерение такой древесины (учитывая породу и место произрастания) нужно проводить на 1 режиме с поправкой +1%.
