Метрологические и технические характеристики В7-ММПТ Микроскопа металлографического
|
Наименование, единица измерения |
Значение |
|
Методы исследований в отражённом свете: |
светлое поле поляризация |
|
Общее увеличение, крат |
20 (опция) 40 (в комплекте) 50 (опция) 100 (в комплекте) 200 (опция) 400 (в комплекте) 500...1000 (опция) |
|
Длина корпуса микроскопа, мм |
160 |
|
Окуляры широкопольные, крат / диаметр поля зрения, мм: WF5x/20 мм WF10x/18 мм, (диаметр поля зрения Ф18 мм, фокусное расстояние 25 мм, посадочный диаметр D23,2 мм) WF10x/18 мм с перекрестием и микрометрической шкалой (100 делений) WF12,5/14x WF16x/13 мм WF20x/10 мм WF25x/9 мм |
5/20 (опция) 10/18 (в комплекте)
10/18 (опция) 12,5/14 (опция) 16/13 (опция) 20/10 (опция) 25/9 (опция) |
|
Объективы планахроматические, крат / числовая апертура: Plan 4/0,10 (160/0,17) (Числовая апертура: 0,1; Рабочее расстояние: 17,35 мм) Plan 10/0,25 (160/0,17)
(Числовая апертура: 0,25; Рабочее расстояние: 2,04 мм) Plan 20/0,40 (160/0,17) Plan 40/0,65 (160/0,17), подпружиненный
(Числовая апертура: 0,65; Рабочее расстояние: 0,56 мм) Plan 60/0,85 (160/0,17), подпружиненный |
4 / 0,10
10 / 0,25
20 / 0,40 (опция) 40 / 0,65
60 / 0,85 (опция) |
|
Фокусировка / диапазон фокусировки, мм |
грубая и точная / 25 |
|
Отражённый свет (время непрерывного освещения на одном заряде аккумулятора, ч) |
система освещения с плавной регулировкой яркости освещения; источник освещения светодиод (~ 40 ч) |
|
Поляризационное устройство |
поляризатор и анализатор |
|
Корпус изделия |
отлитый под давлением чугун, окрашенный огнеупорной эмалью |
|
Магнитный координатный стол с микроподвижками с V-образным вырезом для позиционирования на цилиндрических изделиях, мин. Ø, мм |
10 |
|
Питание: встроенный аккумулятор с зарядкой от эл. сети, В/Гц |
220/50 |
|
Габаритные размеры микроскопа, длина × ширина × высота, мм |
375 мм × 255 мм × 325 мм |
|
Масса микроскопа (нетто), кг |
1,5 |
|
Габаритные размеры магнитного основания, мм |
120X130 |
|
Размер магнитного основания, мм |
88X88 |
|
Диапазон перемещения магнитного основания, мм |
12x12 |
|
Характеристики цифровой камеры (Опция): · Разрешение: 1600 х 1200 (ок. 2 млн. пикселей) · Размер сенсора: 1/3. 2" (4.73 мм (Высота) х 3.52 мм (Ширина) · Размер пикселя: 2,8 μm х 2,8 μm · Чувствительность: 1.0 V/lux-sec (нм) · Частота кадров: 5 кадр/с при 1600x1200, 7,5 кадр/с при 1280x1024 или 1280x960, 20 кадр/с при 800x600, 30 кадр/с · Операционная Система: Windows XP/Vista/7/8 (32 и 64 бит), Mac OS X, Linux · Требования к ПК: процессор Intel Core2 2.8 ГГц или выше, порт USB2.0 · Возможности ПО (AmScope русифицировано): сшивание съёмки, EDF, запись видео и функции измерения; измерения линейной длины, углов, дуги и т. д.; сохранение изображений в BMP, TIFF, JPG, PICT, PTL и др.; редактирование и обработка изображений аналогично PhotoShop; режим "живое видео" и моментальной картинки может быть установлен в различных разрешениях одновременно
|
|
Комплектность поставки В7-ММПТ Микроскопа металлографического
|
Наименование |
Кол-во |
|
Тубус микроскопа металлографического портативного с фокусировочным механизмом |
1 |
|
Осветитель светодиодный с регулировкой яркости |
1 |
|
Окуляры широкопольные: WF5x/20 мм WF10x/18 мм WF10x/18 мм с перекрестием и микрометрической шкалой (100 делений) WF12,5/14x WF16x/13 мм WF20x/10 мм WF25x/9 мм |
На заказ 1 На заказ На заказ На заказ На заказ На заказ |
|
Объективы планахроматические для светлого поля отражённого света: Plan 4/0,10 (160/0,17) Plan 10/0,25 (160/0,17) Plan 20/0,40 (160/0,17) Plan 40/0,65 (160/0,17), подпружиненный Plan 60/0,85 (160/0,17), подпружиненный |
1 1 На заказ 1 На заказ |
|
Поляризатор |
1 |
|
Адаптер питания |
1 |
|
Магнитный координатный стол с микроподвижками и V-образным вырезом |
1 |
|
Паспорт и Руководство по эксплуатации |
1 |
|
Упаковочный кейс |
1
|
|
Дополнительная комплектация |
|
|
Цифровая камера с USB-кабелем и ПО |
На заказ |
|
Цифровой фотоаппарат Canon EOS 1300D с оптическим адаптером NDPL-1(2X) |
На заказ |
|
Объект-микрометр (ОМО) |
На заказ |
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт |
не подлежит внесению в реестр |
| Российская Федерация, АО "РЖД" |
не подлежит внесению в реестр |
| Республика Беларусь, Госстандарт |
не подлежит внесению в реестр |
| Республика Казахстан, КазИнМетр |
не подлежит внесению в реестр |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Основные сведения о В7-ММПТ Микроскопе металлографическом
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.

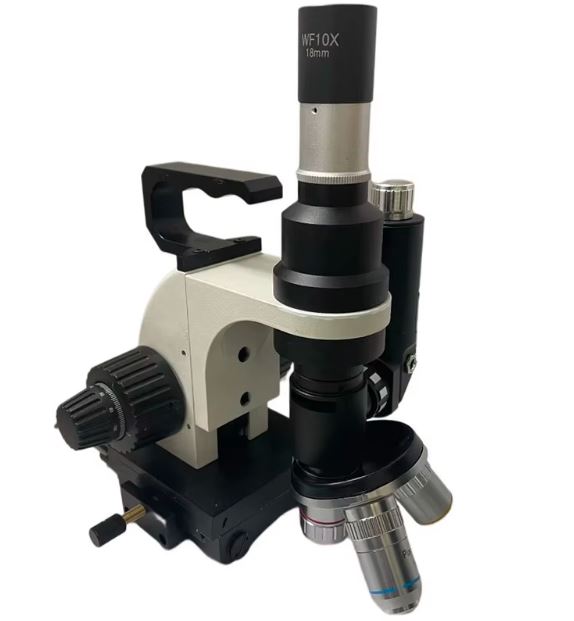

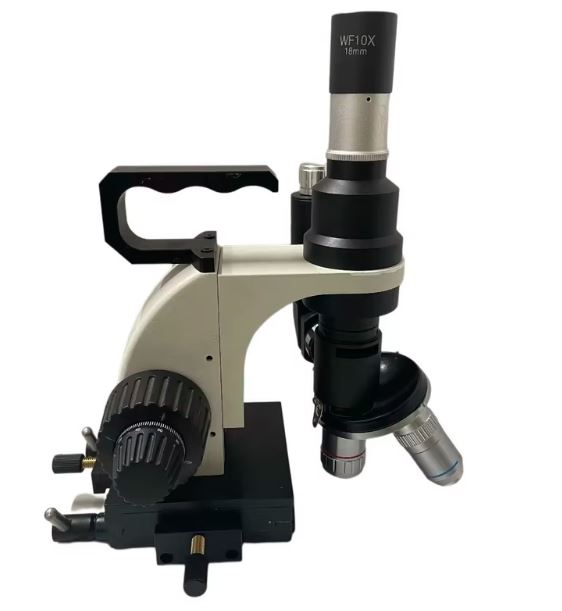

Микроскоп металлографический портативный В7-ММПТ (далее микроскоп) предназначен для визуального наблюдения микроструктуры металлов, сплавов и других непрозрачных объектов в отражённом свете при прямом освещении в светлом поле и поляризованном свете. Вместо окуляра может быть установлена цветная цифровая видеокамера с подключением к компьютеру, которая позволяет производить измерения, делать снимки и выводить изображение на монитор компьютера в режиме реального времени. Также вместо окуляра может быть установлена цифровая зеркальная фотокамера. Питание микроскопа осуществляется от сети переменного тока 220В, а также от встроенного аккумулятора, что даёт возможность использовать прибор на выездах в полевых условиях при отсутствии стационарного источника питания.
Микроскоп используется для визуального наблюдения объектов на производстве и в лаборатории в различных областях промышленности, экспертизы, науки и образования с целью:
- изучения микрообъектов бесконтактным способом;
- точного измерения линейных размеров рассматриваемых микрообъектов (доп. комплектация);
- проверки печатных плат;
- контроля печати в бумажной и текстильной промышленности;
- проведения опытных и криминалистических экспертиз и т.д.
Изготовитель сохраняет за собой право внесения изменений в конструкцию и объём поставки, право внесения дальнейших технических улучшений и все права, связанные с переводом этой документации.
Преимущества микроскопа металлографического портативного В7-ММПT:
- увеличение 100-400 крат, с дополнительной оптикой 50-1000 крат;
- Поворотная турель на 3 объектива с точной фиксацией объективов относительно оптической оси
- встроенный светодиодный осветитель с аккумулятором;
- магнитный координатный стол с микроподвижками для установки на различные металлические валы и крупногабаритные детали, которые невозможно поместить под обычный металлографический микроскоп, также имеется V-образный вырез для позиционирования на цилиндрических изделиях Ø≤10 мм;
- возможность работы в полевых условиях от встроенного аккумулятора при отсутствии электросети;
- возможность измерения размеров микрообъектов специальным окуляром с измерительной микрометрической шкалой (100 делений).

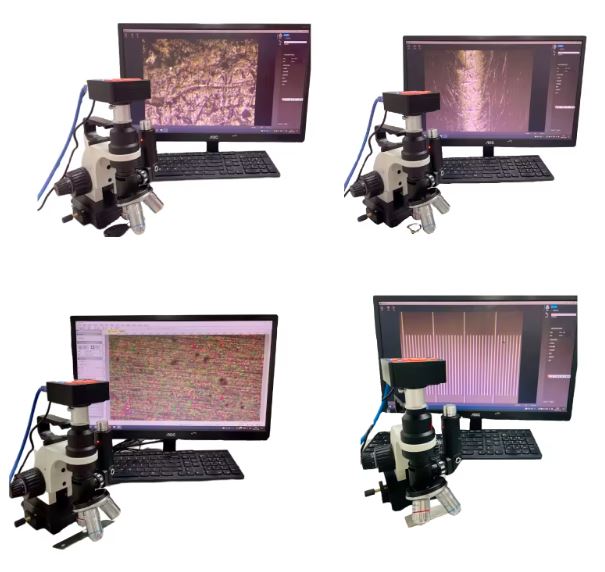

- возможность подключения цветной цифровой видеокамеры с USB и ПО для компьютера или цифровой зеркальной фотокамеры Canon EOS 1300D с оптическим адаптером NDPL-1(2X) для работы в полевых условиях;
- кейс для переноски и хранения
