Состояние в реестрах:
не внесено в Государственный реестр СИ РФ
не внесено в Государственный реестр СИ РФ
Изготовитель: Mahr Corporation (ФРГ). <br>
Состояние: новое изделие.<br>
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в <a target="_blank" href="https://fgis.gost.ru/fundmetrology/cm/results">Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ)</a> в течение 40 рабочих дней с даты проведения поверки.<br>
<p>
<br>
</p>
<p>
</p>
<p>
Важно: имеется бюджетная альтернативная модель <a target="_blank" href="https://vostok-7.ru/catalog/pribory_dlya_izmereniya_sherokhovatosti/sr220_izmeritel_sherokhovatosti_poverkhnosti_profilometr/">TMR360</a> (не внесена в госреестр РФ).<br>
</p>
<p>
</p>
<p>
</p>
<p>

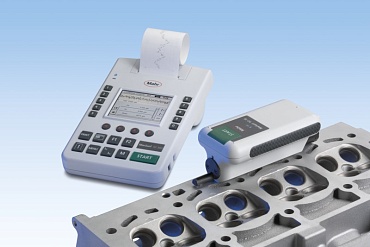

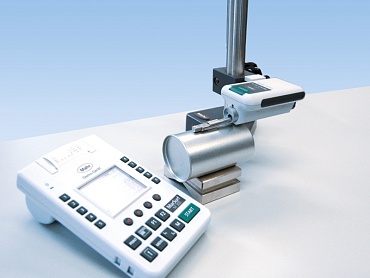

MarSurf M 300. Приборы являются мобильными измерительными устройствами и состоят из базового блока, несущего измерительный преобразователь и привод, и микропроцессора.
</p>
<p>
</p>
<p>
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на жидкокристаллический цветной дисплей (в виде профилограммы и числовых значений параметров шероховатости R, P, W), встроенный принтер или через USB-интерфейс на внешний компьютер для выполнения дальнейших расчетов. Питание приборов осуществляется от сети переменного тока через адаптер или от батареи, что делает приборы переносными и позволяет использовать их в цехах предприятий.
</p>
<p>
</p>
<p>
Измерительный преобразователь приборов представляет собой индуктивный датчик. Для расширения области использования, приборы снабжены набором щупов, которые различаются размером и формой удлинителя, что позволяет измерять шероховатость в отверстиях, в канавках, на поверхностях сложной формы. Приборы MarSurf M 300 имеют опорный датчик, прибор MarSurf M 400 безопорный.
</p>
<p>
</p>
<p>
Приборы MarSurf M 300, MarSurf M 400, MarSurf XR1 оснащены устройством Bluetooth, что позволяет работать в труднодоступных местах и на удалении от процессора. Механизм подачи прибора MarSurf M 300 C имеет цилиндрическую форму, он интегрирован в призму, но может использоваться и без нее. В последнем случае датчик со специальным приспособлением позволяет также измерять шероховатость поверхностей отверстий.
</p>
<p>
</p>
<p>
Особенностью приборов является то, что базовый блок имеет постоянное измерительное усилие, позволяющее устанавливать его при измерении в перевернутом положении, а также при положении датчика под углом 90° к направлению его перемещения - это позволяет измерять шероховатость поверхности деталей типа коленчатый вал.
</p>
<p>
</p>
<p>
</p>
<p>
</p>
<p>
Особенности модели MarSurf M 300:
</p>
<p>
</p>
<ul>
<li>Беспроводное соединение Bluetooth между блоком оценки и блоком привода (до 4 м)</li>
<li>Яркий цветной дисплей с подсветкой</li>
<li>Автоматический выбор фильтра и длины трассирования, соответствующего стандартам</li>
<li>Интегрированный графический термопринтер с высоким качеством печати</li>
<li>Печать R-профиля с помощью термического графического принтера</li>
<li>Печать журнала по нажатию кнопки либо автоматически</li>
<li>Передача данных результатов и профилей в компьютер через USB-интерфейс</li>
<li>Измерение наиболее распространенных параметров в соответствии со стандартами ISO/JIS, а также характеристических кривых и списков параметров (например, относительная опорная кривая профиля)</li>
<li>Печать R-профиля (ISO/ASME/JIS), P-профиля (MOTIF), кривая распределения по высоте, запись измерения</li>
<li>Возможен выбор единиц измерения (мкм/мкдюймы) и стандартов (ISO/JIS/ASME/MOTIF)</li>
<li>Отслеживание допусков</li>
<li>Интегрированная память для результатов до 40 000 измерений и 30 профилей</li>
<li>Задание несимметричных линий пересечения для вычисления количества пиков</li>
<li>Возможен индивидуальный выбор базовых длин и укороченного шага отсечки</li>
<li>Блокировка клавиатуры и/или защита настройки прибора паролем</li>
<li>Встроенная аккумуляторная батарея с управлением питанием</li>
<li>Встроенная мера шероховатости для стандартного датчика PHT 6-350</li>
<li>Функция динамической калибровки</li>
<li>Дата и/или время измерения</li>
<li>Программное обеспечение MarSurf PS1/M 300 Explorer для записи измерений (дополнительно)</li>
</ul>
<p>
</p>
<span style="color: #202631;">Производство: </span><span style="font-weight: bolder; color: #202631;">ФРГ</span><span style="color: #202631;">.</span>
Состояние: новое изделие.<br>
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в <a target="_blank" href="https://fgis.gost.ru/fundmetrology/cm/results">Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ)</a> в течение 40 рабочих дней с даты проведения поверки.<br>
<p>
<br>
</p>
<p>
</p>
<p>
Важно: имеется бюджетная альтернативная модель <a target="_blank" href="https://vostok-7.ru/catalog/pribory_dlya_izmereniya_sherokhovatosti/sr220_izmeritel_sherokhovatosti_poverkhnosti_profilometr/">TMR360</a> (не внесена в госреестр РФ).<br>
</p>
<p>
</p>
<p>
</p>
<p>
MarSurf M 300. Приборы являются мобильными измерительными устройствами и состоят из базового блока, несущего измерительный преобразователь и привод, и микропроцессора.
</p>
<p>
</p>
<p>
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на жидкокристаллический цветной дисплей (в виде профилограммы и числовых значений параметров шероховатости R, P, W), встроенный принтер или через USB-интерфейс на внешний компьютер для выполнения дальнейших расчетов. Питание приборов осуществляется от сети переменного тока через адаптер или от батареи, что делает приборы переносными и позволяет использовать их в цехах предприятий.
</p>
<p>
</p>
<p>
Измерительный преобразователь приборов представляет собой индуктивный датчик. Для расширения области использования, приборы снабжены набором щупов, которые различаются размером и формой удлинителя, что позволяет измерять шероховатость в отверстиях, в канавках, на поверхностях сложной формы. Приборы MarSurf M 300 имеют опорный датчик, прибор MarSurf M 400 безопорный.
</p>
<p>
</p>
<p>
Приборы MarSurf M 300, MarSurf M 400, MarSurf XR1 оснащены устройством Bluetooth, что позволяет работать в труднодоступных местах и на удалении от процессора. Механизм подачи прибора MarSurf M 300 C имеет цилиндрическую форму, он интегрирован в призму, но может использоваться и без нее. В последнем случае датчик со специальным приспособлением позволяет также измерять шероховатость поверхностей отверстий.
</p>
<p>
</p>
<p>
Особенностью приборов является то, что базовый блок имеет постоянное измерительное усилие, позволяющее устанавливать его при измерении в перевернутом положении, а также при положении датчика под углом 90° к направлению его перемещения - это позволяет измерять шероховатость поверхности деталей типа коленчатый вал.
</p>
<p>
</p>
<p>
</p>
<p>
</p>
<p>
Особенности модели MarSurf M 300:
</p>
<p>
</p>
<ul>
<li>Беспроводное соединение Bluetooth между блоком оценки и блоком привода (до 4 м)</li>
<li>Яркий цветной дисплей с подсветкой</li>
<li>Автоматический выбор фильтра и длины трассирования, соответствующего стандартам</li>
<li>Интегрированный графический термопринтер с высоким качеством печати</li>
<li>Печать R-профиля с помощью термического графического принтера</li>
<li>Печать журнала по нажатию кнопки либо автоматически</li>
<li>Передача данных результатов и профилей в компьютер через USB-интерфейс</li>
<li>Измерение наиболее распространенных параметров в соответствии со стандартами ISO/JIS, а также характеристических кривых и списков параметров (например, относительная опорная кривая профиля)</li>
<li>Печать R-профиля (ISO/ASME/JIS), P-профиля (MOTIF), кривая распределения по высоте, запись измерения</li>
<li>Возможен выбор единиц измерения (мкм/мкдюймы) и стандартов (ISO/JIS/ASME/MOTIF)</li>
<li>Отслеживание допусков</li>
<li>Интегрированная память для результатов до 40 000 измерений и 30 профилей</li>
<li>Задание несимметричных линий пересечения для вычисления количества пиков</li>
<li>Возможен индивидуальный выбор базовых длин и укороченного шага отсечки</li>
<li>Блокировка клавиатуры и/или защита настройки прибора паролем</li>
<li>Встроенная аккумуляторная батарея с управлением питанием</li>
<li>Встроенная мера шероховатости для стандартного датчика PHT 6-350</li>
<li>Функция динамической калибровки</li>
<li>Дата и/или время измерения</li>
<li>Программное обеспечение MarSurf PS1/M 300 Explorer для записи измерений (дополнительно)</li>
</ul>
<p>
</p>
<span style="color: #202631;">Производство: </span><span style="font-weight: bolder; color: #202631;">ФРГ</span><span style="color: #202631;">.</span>
Подробности
Наличие: Товар под заказ. Срок отгрузки с поверкой: 33-93 дней
Узнать срок отгрузки: +7 (495) 740-06-12
-3%
Экономия в корзине
Оформить заказ
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Технические данные
Технические данные
—
<div>
<b>Метрологические и основные технические характеристики приборов модели <span style="color: #0000ff;">MarSurf PS 10</span><br>
</b><br>
<table cellspacing="0" cellpadding="0" border="1">
<tbody>
<tr>
<td style="text-align: center;">
<b>Наименование характеристики </b><b> </b>
</td>
<td style="text-align: center;">
<b> </b><b>
Значение характеристики</b>
</td>
</tr>
<tr>
<td>
Диапазон измерений параметра шероховатости Ra, мкм
</td>
<td>
От 0,02 до 10
</td>
</tr>
<tr>
<td>
Диапазон показаний параметров шероховатости Rz, <br>
Rmax, мкм
</td>
<td>
От 0,1 до 50
</td>
</tr>
<tr>
<td>
Диапазон перемещения щупа, мкм
</td>
<td>
От -200 до +170
</td>
</tr>
<tr>
<td>
Предел допускаемой основной относительной погреш- <br>
ности измерений параметра шероховатости Ra, %
</td>
<td>
5
</td>
</tr>
<tr>
<td>
Длина трассы ощупывания, мм
</td>
<td>
0,56; 1,5; 4,8; 16 <br>
(автоматический выбор)
</td>
</tr>
<tr>
<td>
Измерительное усилие, мН
</td>
<td>
От 0,6 до 0,8
</td>
</tr>
<tr>
<td>
Радиус щупа, мкм
</td>
<td>
2 (5)*
</td>
</tr>
<tr>
<td>
Фильтры
</td>
<td>
Фазокорректированный (фильтр Гаусса) ИСО 11562 (ГОСТ Р <br>
8.562-2009), RS-фильтр по ИСО <br>
3274 (ГОСТ 19300-86)
</td>
</tr>
<tr>
<td>
Отсечка шага λс, мм
</td>
<td>
0,08; 0,25; 0,8; 2,5
</td>
</tr>
<tr>
<td>
Интерфейсы
</td>
<td>
USB-Device, MarConnect (RS232, USB), <br>
micro SD Slot for SD TM / SDHC- <br>
Cards up to 32 GB
</td>
</tr>
<tr>
<td>
Степень защиты оболочки по ГОСТ 14254
</td>
<td>
IP 40
</td>
</tr>
<tr>
<td>
Аккумулятор
</td>
<td>
Li-ion battery, 3,7 В, <br>
мощность 11,6 В∙А
</td>
</tr>
<tr>
<td>
Номинальное напряжение питания адаптера, В
</td>
<td>
От 100 до 264
</td>
</tr>
<tr>
<td>
Частота питающей сети, Гц
</td>
<td>
50/60
</td>
</tr>
<tr>
<td>
Габаритные размеры, не более, мм <br>
-длина; <br>
-ширина; <br>
-высота
</td>
<td>
160 <br>
77 <br>
50
</td>
</tr>
<tr>
<td colspan="1">
Масса не более, кг
</td>
<td colspan="1">
0,5
</td>
</tr>
<tr>
<td colspan="1">
Условия эксплуатации: <br>
Нормальная область значений температур, ⁰С <br>
Рабочая область значений температур, ⁰С <br>
Относительная влажность воздуха , не более, %
</td>
<td colspan="1">
<br>
От +15 до +25 <br>
От +5 до + 40 <br>
85 без конденсата
</td>
</tr>
</tbody>
</table>
<br>
</div>
<table cellspacing="0" cellpadding="0" border="1">
</table>
<h2> </h2>
<br>
<table cellspacing="0" cellpadding="0" border="1">
<tbody>
<tr>
<td colspan="3" style="text-align: center;">
<p>
</p>
<p>
<b>Модели приборов </b>
</p>
<b> </b>
</td>
<td style="text-align: center;">
<b> </b>
<p>
<b> <span style="color: #0000ff;">MarSurf M 300 C </span></b><span style="color: #0000ff;"> </span>
</p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
</td>
<td style="text-align: center;">
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
<p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;">
MarSurf M 300, </span></b><span style="color: #0000ff;"> </span>
</p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
</td>
<td colspan="2" style="text-align: center;">
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
<p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;">
MarSurf M 400 </span></b><span style="color: #0000ff;"> </span>
</p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
</td>
<td colspan="2" style="text-align: center;">
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
<p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;">
MarSurf XR 1</span></b>
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Измеряемые параметры шероховатости
</p>
</td>
<td colspan="6">
<p>
Ra, Rq, Rz (соотв. Ry (JIS), Rz (JIS), Rmax, Rp, Rp (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (соотв. tp (JIS, ASME), RSm, R, Ar, Rx
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Принцип измерения
</p>
</td>
<td colspan="6">
<p align="center">
контактный
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Диапазоны измерений по параметру Rz, мкм
</p>
</td>
<td colspan="2" style="text-align: center;">
<p>
От 0 до 350
</p>
<p>
(90; 180; 350)
</p>
</td>
<td colspan="4" style="text-align: center;">
<p>
±500; ±250; ±25
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Разрешение профиля, нм
</p>
</td>
<td colspan="2">
<p align="center">
8, 16; 32
</p>
</td>
<td colspan="4">
<p style="text-align: center;">
16; 8; 0,8
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Отсечка шага
</p>
<p>
λc, мм
</p>
<p>
λs, мкм
</p>
</td>
<td colspan="6">
<p>
</p>
<p align="center">
0,25; 0,8; 2,5
</p>
<p align="center">
2,5; 8
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Длина трассы ощупывания L, мм
</p>
</td>
<td colspan="6">
<p align="center">
1,75; 5,6; 17,5
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Длина оценки lc, мм
</p>
</td>
<td colspan="6">
<p align="center">
1,25; 4,0; 12,5
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Число базовых длин в длине оценки
</p>
</td>
<td colspan="6">
<p align="center">
от 1 до 5
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Радиус щупа, мкм
</p>
</td>
<td colspan="6">
<p align="center">
2
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Фильтры
</p>
</td>
<td colspan="6">
<p>
Фазокорректированный (фильтр Гаусса) по ИСО 11562 (ГОСТ Р 8.652-2009); RC-фильтр по ИСО 3274 (ГОСТ 19300-86)
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Измерительное усилие, мН
</p>
</td>
<td colspan="6">
<p align="center">
0,7
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Предел допускаемой основной относительной погрешности по параметру Ra, %
</p>
</td>
<td colspan="6">
<p>
</p>
<p align="center">
3
</p>
</td>
</tr>
<tr>
<td rowspan="2" colspan="3">
<p>
</p>
<p>
</p>
<p>
Габаритные размеры, мм
</p>
<p>
</p>
<p>
- длина,
</p>
<p>
- ширина,
</p>
<p>
- высота
</p>
</td>
<td style="text-align: center;">
<p>
Процессор
</p>
</td>
<td style="text-align: center;">
<p>
Базовый блок
</p>
</td>
<td style="text-align: center;">
<p>
Процессор
</p>
</td>
<td colspan="3" style="text-align: center;">
<p>
Базовый блок
</p>
</td>
</tr>
<tr>
<td>
<p align="center">
190
</p>
<p align="center">
140
</p>
<p align="center">
75
</p>
</td>
<td>
<p align="center">
130
</p>
<p align="center">
70
</p>
<p align="center">
50
</p>
</td>
<td>
<p align="center">
190
</p>
<p align="center">
140
</p>
<p align="center">
75
</p>
</td>
<td colspan="3">
<p align="center">
163
</p>
<p align="center">
72
</p>
<p align="center">
74
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Аккумулятор
</p>
</td>
<td colspan="7">
<p align="center">
Li-ion
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Питание от сети
</p>
</td>
<td colspan="7">
<p align="center">
90 В – 264 В, вторично 9 В
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Интерфейсы
</p>
</td>
<td colspan="7">
<p align="center">
USB, MarConnect (RS232)
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Масса, кг, не более
</p>
</td>
<td colspan="7">
<p align="center">
0,4
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Диапазон рабочих температур, <sup>o</sup>С
</p>
</td>
<td colspan="7">
<p align="center">
От +5 до +40
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Относительная влажность воздуха, %, не более
</p>
</td>
<td colspan="7">
<p align="center">
отсутствие конденсата, от 30 до 85
</p>
<p>
</p>
</td>
</tr>
</tbody>
</table>
<br>
<br>
<b>Метрологические и основные технические характеристики приборов модели <span style="color: #0000ff;">MarSurf PS 10</span><br>
</b><br>
<table cellspacing="0" cellpadding="0" border="1">
<tbody>
<tr>
<td style="text-align: center;">
<b>Наименование характеристики </b><b> </b>
</td>
<td style="text-align: center;">
<b> </b><b>
Значение характеристики</b>
</td>
</tr>
<tr>
<td>
Диапазон измерений параметра шероховатости Ra, мкм
</td>
<td>
От 0,02 до 10
</td>
</tr>
<tr>
<td>
Диапазон показаний параметров шероховатости Rz, <br>
Rmax, мкм
</td>
<td>
От 0,1 до 50
</td>
</tr>
<tr>
<td>
Диапазон перемещения щупа, мкм
</td>
<td>
От -200 до +170
</td>
</tr>
<tr>
<td>
Предел допускаемой основной относительной погреш- <br>
ности измерений параметра шероховатости Ra, %
</td>
<td>
5
</td>
</tr>
<tr>
<td>
Длина трассы ощупывания, мм
</td>
<td>
0,56; 1,5; 4,8; 16 <br>
(автоматический выбор)
</td>
</tr>
<tr>
<td>
Измерительное усилие, мН
</td>
<td>
От 0,6 до 0,8
</td>
</tr>
<tr>
<td>
Радиус щупа, мкм
</td>
<td>
2 (5)*
</td>
</tr>
<tr>
<td>
Фильтры
</td>
<td>
Фазокорректированный (фильтр Гаусса) ИСО 11562 (ГОСТ Р <br>
8.562-2009), RS-фильтр по ИСО <br>
3274 (ГОСТ 19300-86)
</td>
</tr>
<tr>
<td>
Отсечка шага λс, мм
</td>
<td>
0,08; 0,25; 0,8; 2,5
</td>
</tr>
<tr>
<td>
Интерфейсы
</td>
<td>
USB-Device, MarConnect (RS232, USB), <br>
micro SD Slot for SD TM / SDHC- <br>
Cards up to 32 GB
</td>
</tr>
<tr>
<td>
Степень защиты оболочки по ГОСТ 14254
</td>
<td>
IP 40
</td>
</tr>
<tr>
<td>
Аккумулятор
</td>
<td>
Li-ion battery, 3,7 В, <br>
мощность 11,6 В∙А
</td>
</tr>
<tr>
<td>
Номинальное напряжение питания адаптера, В
</td>
<td>
От 100 до 264
</td>
</tr>
<tr>
<td>
Частота питающей сети, Гц
</td>
<td>
50/60
</td>
</tr>
<tr>
<td>
Габаритные размеры, не более, мм <br>
-длина; <br>
-ширина; <br>
-высота
</td>
<td>
160 <br>
77 <br>
50
</td>
</tr>
<tr>
<td colspan="1">
Масса не более, кг
</td>
<td colspan="1">
0,5
</td>
</tr>
<tr>
<td colspan="1">
Условия эксплуатации: <br>
Нормальная область значений температур, ⁰С <br>
Рабочая область значений температур, ⁰С <br>
Относительная влажность воздуха , не более, %
</td>
<td colspan="1">
<br>
От +15 до +25 <br>
От +5 до + 40 <br>
85 без конденсата
</td>
</tr>
</tbody>
</table>
<br>
</div>
<table cellspacing="0" cellpadding="0" border="1">
</table>
<h2> </h2>
<br>
<table cellspacing="0" cellpadding="0" border="1">
<tbody>
<tr>
<td colspan="3" style="text-align: center;">
<p>
</p>
<p>
<b>Модели приборов </b>
</p>
<b> </b>
</td>
<td style="text-align: center;">
<b> </b>
<p>
<b> <span style="color: #0000ff;">MarSurf M 300 C </span></b><span style="color: #0000ff;"> </span>
</p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
</td>
<td style="text-align: center;">
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
<p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;">
MarSurf M 300, </span></b><span style="color: #0000ff;"> </span>
</p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
</td>
<td colspan="2" style="text-align: center;">
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
<p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;">
MarSurf M 400 </span></b><span style="color: #0000ff;"> </span>
</p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
</td>
<td colspan="2" style="text-align: center;">
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
<p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;">
MarSurf XR 1</span></b>
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Измеряемые параметры шероховатости
</p>
</td>
<td colspan="6">
<p>
Ra, Rq, Rz (соотв. Ry (JIS), Rz (JIS), Rmax, Rp, Rp (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (соотв. tp (JIS, ASME), RSm, R, Ar, Rx
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Принцип измерения
</p>
</td>
<td colspan="6">
<p align="center">
контактный
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Диапазоны измерений по параметру Rz, мкм
</p>
</td>
<td colspan="2" style="text-align: center;">
<p>
От 0 до 350
</p>
<p>
(90; 180; 350)
</p>
</td>
<td colspan="4" style="text-align: center;">
<p>
±500; ±250; ±25
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Разрешение профиля, нм
</p>
</td>
<td colspan="2">
<p align="center">
8, 16; 32
</p>
</td>
<td colspan="4">
<p style="text-align: center;">
16; 8; 0,8
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Отсечка шага
</p>
<p>
λc, мм
</p>
<p>
λs, мкм
</p>
</td>
<td colspan="6">
<p>
</p>
<p align="center">
0,25; 0,8; 2,5
</p>
<p align="center">
2,5; 8
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Длина трассы ощупывания L, мм
</p>
</td>
<td colspan="6">
<p align="center">
1,75; 5,6; 17,5
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Длина оценки lc, мм
</p>
</td>
<td colspan="6">
<p align="center">
1,25; 4,0; 12,5
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Число базовых длин в длине оценки
</p>
</td>
<td colspan="6">
<p align="center">
от 1 до 5
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Радиус щупа, мкм
</p>
</td>
<td colspan="6">
<p align="center">
2
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Фильтры
</p>
</td>
<td colspan="6">
<p>
Фазокорректированный (фильтр Гаусса) по ИСО 11562 (ГОСТ Р 8.652-2009); RC-фильтр по ИСО 3274 (ГОСТ 19300-86)
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Измерительное усилие, мН
</p>
</td>
<td colspan="6">
<p align="center">
0,7
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Предел допускаемой основной относительной погрешности по параметру Ra, %
</p>
</td>
<td colspan="6">
<p>
</p>
<p align="center">
3
</p>
</td>
</tr>
<tr>
<td rowspan="2" colspan="3">
<p>
</p>
<p>
</p>
<p>
Габаритные размеры, мм
</p>
<p>
</p>
<p>
- длина,
</p>
<p>
- ширина,
</p>
<p>
- высота
</p>
</td>
<td style="text-align: center;">
<p>
Процессор
</p>
</td>
<td style="text-align: center;">
<p>
Базовый блок
</p>
</td>
<td style="text-align: center;">
<p>
Процессор
</p>
</td>
<td colspan="3" style="text-align: center;">
<p>
Базовый блок
</p>
</td>
</tr>
<tr>
<td>
<p align="center">
190
</p>
<p align="center">
140
</p>
<p align="center">
75
</p>
</td>
<td>
<p align="center">
130
</p>
<p align="center">
70
</p>
<p align="center">
50
</p>
</td>
<td>
<p align="center">
190
</p>
<p align="center">
140
</p>
<p align="center">
75
</p>
</td>
<td colspan="3">
<p align="center">
163
</p>
<p align="center">
72
</p>
<p align="center">
74
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Аккумулятор
</p>
</td>
<td colspan="7">
<p align="center">
Li-ion
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Питание от сети
</p>
</td>
<td colspan="7">
<p align="center">
90 В – 264 В, вторично 9 В
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Интерфейсы
</p>
</td>
<td colspan="7">
<p align="center">
USB, MarConnect (RS232)
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Масса, кг, не более
</p>
</td>
<td colspan="7">
<p align="center">
0,4
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Диапазон рабочих температур, <sup>o</sup>С
</p>
</td>
<td colspan="7">
<p align="center">
От +5 до +40
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Относительная влажность воздуха, %, не более
</p>
</td>
<td colspan="7">
<p align="center">
отсутствие конденсата, от 30 до 85
</p>
<p>
</p>
</td>
</tr>
</tbody>
</table>
<br>
<br>
Комплектность
—
<p>
</p>
<p>
<br>

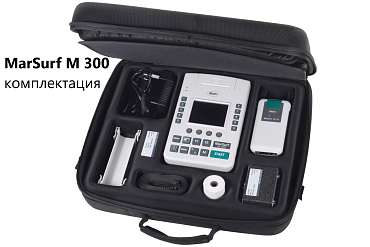

Комплектность средств измерений <b><span style="color: #000000;">MarSurf M 300</span></b><span style="color: #000000;"> и </span><b><span style="color: #000000;">М 400</span></b> <br>
</p>
<div>
<ol>
<li>Прибор заданной модификации</li>
<li>Стандартный щуп</li>
<li>Образец шероховатости, интегрированный в корпус прибора</li>
<li>Устройство регулировки по высоте (для MarSurf M 300 C)</li>
<li>Зарядное устройство/сетевой адаптер и встроенный аккумулятор</li>
<li>Переносной чемодан с плечевым ремнем и шлевкой</li>
<li>USB кабель</li>
<li>Руководство по эксплуатации</li>
<li>Методика поверки</li>
</ol>
</div>
<p>
</p>
</p>
<p>
<br>
Комплектность средств измерений <b><span style="color: #000000;">MarSurf M 300</span></b><span style="color: #000000;"> и </span><b><span style="color: #000000;">М 400</span></b> <br>
</p>
<div>
<ol>
<li>Прибор заданной модификации</li>
<li>Стандартный щуп</li>
<li>Образец шероховатости, интегрированный в корпус прибора</li>
<li>Устройство регулировки по высоте (для MarSurf M 300 C)</li>
<li>Зарядное устройство/сетевой адаптер и встроенный аккумулятор</li>
<li>Переносной чемодан с плечевым ремнем и шлевкой</li>
<li>USB кабель</li>
<li>Руководство по эксплуатации</li>
<li>Методика поверки</li>
</ol>
</div>
<p>
</p>
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Видео
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт |
73993-19 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт |
РБ 03 01 5603 19 |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: Mahr Corporation (ФРГ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Важно: имеется бюджетная альтернативная модель TMR360 (не внесена в госреестр РФ).
MarSurf M 300. Приборы являются мобильными измерительными устройствами и состоят из базового блока, несущего измерительный преобразователь и привод, и микропроцессора.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на жидкокристаллический цветной дисплей (в виде профилограммы и числовых значений параметров шероховатости R, P, W), встроенный принтер или через USB-интерфейс на внешний компьютер для выполнения дальнейших расчетов. Питание приборов осуществляется от сети переменного тока через адаптер или от батареи, что делает приборы переносными и позволяет использовать их в цехах предприятий.
Измерительный преобразователь приборов представляет собой индуктивный датчик. Для расширения области использования, приборы снабжены набором щупов, которые различаются размером и формой удлинителя, что позволяет измерять шероховатость в отверстиях, в канавках, на поверхностях сложной формы. Приборы MarSurf M 300 имеют опорный датчик, прибор MarSurf M 400 безопорный.
Приборы MarSurf M 300, MarSurf M 400, MarSurf XR1 оснащены устройством Bluetooth, что позволяет работать в труднодоступных местах и на удалении от процессора. Механизм подачи прибора MarSurf M 300 C имеет цилиндрическую форму, он интегрирован в призму, но может использоваться и без нее. В последнем случае датчик со специальным приспособлением позволяет также измерять шероховатость поверхностей отверстий.
Особенностью приборов является то, что базовый блок имеет постоянное измерительное усилие, позволяющее устанавливать его при измерении в перевернутом положении, а также при положении датчика под углом 90° к направлению его перемещения - это позволяет измерять шероховатость поверхности деталей типа коленчатый вал.
Особенности модели MarSurf M 300:
- Беспроводное соединение Bluetooth между блоком оценки и блоком привода (до 4 м)
- Яркий цветной дисплей с подсветкой
- Автоматический выбор фильтра и длины трассирования, соответствующего стандартам
- Интегрированный графический термопринтер с высоким качеством печати
- Печать R-профиля с помощью термического графического принтера
- Печать журнала по нажатию кнопки либо автоматически
- Передача данных результатов и профилей в компьютер через USB-интерфейс
- Измерение наиболее распространенных параметров в соответствии со стандартами ISO/JIS, а также характеристических кривых и списков параметров (например, относительная опорная кривая профиля)
- Печать R-профиля (ISO/ASME/JIS), P-профиля (MOTIF), кривая распределения по высоте, запись измерения
- Возможен выбор единиц измерения (мкм/мкдюймы) и стандартов (ISO/JIS/ASME/MOTIF)
- Отслеживание допусков
- Интегрированная память для результатов до 40 000 измерений и 30 профилей
- Задание несимметричных линий пересечения для вычисления количества пиков
- Возможен индивидуальный выбор базовых длин и укороченного шага отсечки
- Блокировка клавиатуры и/или защита настройки прибора паролем
- Встроенная аккумуляторная батарея с управлением питанием
- Встроенная мера шероховатости для стандартного датчика PHT 6-350
- Функция динамической калибровки
- Дата и/или время измерения
- Программное обеспечение MarSurf PS1/M 300 Explorer для записи измерений (дополнительно)
|
Принцип измерения |
Метод ощупывания |
|---|---|
|
Входы |
Щуповая система BFW |
|
Диапазон измерения (мм) |
+/- 250 мкм (до +/- 750 мкм с трехкратной длиной консоли щупа) |
|
Разрешение профиля |
Диапазон измерения ±250 мкм: 8 нм Диапазон измерения ±25 мкм: 0,8 нм |
|
Фильтр в соответствии с ISO/JIS |
Гауссовский фильтр согласно ISO 11562 Фильтр согласно ISO 13565 |
|
Число n базовых длин в соответствии с ISO/JIS |
1-5 |
|
Контактная скорость |
0,2 mm/s; 1,0 mm/s |
|
Измерительное усилие |
0,75 mN |
|
Вес устройства подачи |
ок. 0,9 кг |
|
Прибор для измерения веса |
ок. 1,0 кг |
|
Параметры поверхности |
Более 50 измеряемых параметров для R-, P-, W-поверхности в соответствии с действующими стандартами ISO / JIS или MOTIF (ISO 12085) |
Дополнительные принадлежности:
В наличии широкая гамма дополнительных принадлежностей, которые поставляются на заказ. Ниже показаны некоторые из них, для ознакомления с полным списком перейдите правее на вкладку ДОКУМЕНТАЦИЯ.
|
Мин. Ø отверстия |
Цена | |
|
Стандартный щуп РНТ 6-350 (входит в базовую комплектацию) |
6 мм |
€846,63 |
|
Доп. комплектация. Удлинитель щупа, длина 80 мм, для измерения в отверстиях диам. ≥9 мм (с использованием щупа PHT 3-350)
|
€846,63 |
|
|
Доп. комплектация.
Щуп PHT 3-350 для малых отверстий от 3 мм. |
3 мм |
€1548.36 |
|
Доп. комплектация. Иные модели щупов на заказ
|
||
|
Измерительный штатив с гранитной плитой и с T-образным пазом для М300 и М400 Плита из гранита с Т-образным пазом (10 мм) посередине.   |
Д*Ш*В, мм 500*300*300 |
€2588,34 |
|
Измерительный штатив ST-D с устойчивой опорой.
|
Д*Ш*В, мм 175*190*385 |
€1038,11 |
|
Кронштейн для монтажа на измерительных штативах к М300 и М400 |
€339,11 |
|
|
Термобумага для М300 и М400 |
€131,49 |
"Восток-7" - официальный дилер: заводские цены, гарантия и условия поставки.
Метрологические и основные технические характеристики приборов модели MarSurf PS 10
| Наименование характеристики | Значение характеристики |
| Диапазон измерений параметра шероховатости Ra, мкм | От 0,02 до 10 |
|
Диапазон показаний параметров шероховатости Rz, Rmax, мкм |
От 0,1 до 50 |
| Диапазон перемещения щупа, мкм | От -200 до +170 |
|
Предел допускаемой основной относительной погреш- ности измерений параметра шероховатости Ra, % |
5 |
| Длина трассы ощупывания, мм |
0,56; 1,5; 4,8; 16 (автоматический выбор) |
| Измерительное усилие, мН | От 0,6 до 0,8 |
| Радиус щупа, мкм | 2 (5)* |
| Фильтры |
Фазокорректированный (фильтр Гаусса) ИСО 11562 (ГОСТ Р 8.562-2009), RS-фильтр по ИСО 3274 (ГОСТ 19300-86) |
| Отсечка шага λс, мм | 0,08; 0,25; 0,8; 2,5 |
| Интерфейсы |
USB-Device, MarConnect (RS232, USB), micro SD Slot for SD TM / SDHC- Cards up to 32 GB |
| Степень защиты оболочки по ГОСТ 14254 | IP 40 |
| Аккумулятор |
Li-ion battery, 3,7 В, мощность 11,6 В∙А |
| Номинальное напряжение питания адаптера, В | От 100 до 264 |
| Частота питающей сети, Гц | 50/60 |
|
Габаритные размеры, не более, мм -длина; -ширина; -высота |
160 77 50 |
| Масса не более, кг | 0,5 |
|
Условия эксплуатации: Нормальная область значений температур, ⁰С Рабочая область значений температур, ⁰С Относительная влажность воздуха , не более, % |
От +15 до +25 От +5 до + 40 85 без конденсата |
|
Модели приборов |
MarSurf M 300 C |
MarSurf M 300, |
MarSurf M 400 |
MarSurf XR 1 |
||||
|
Измеряемые параметры шероховатости |
Ra, Rq, Rz (соотв. Ry (JIS), Rz (JIS), Rmax, Rp, Rp (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (соотв. tp (JIS, ASME), RSm, R, Ar, Rx |
|||||||
|
Принцип измерения |
контактный |
|||||||
|
Диапазоны измерений по параметру Rz, мкм |
От 0 до 350 (90; 180; 350) |
±500; ±250; ±25 |
||||||
|
Разрешение профиля, нм |
8, 16; 32 |
16; 8; 0,8 |
||||||
|
Отсечка шага λc, мм λs, мкм |
0,25; 0,8; 2,5 2,5; 8 |
|||||||
|
Длина трассы ощупывания L, мм |
1,75; 5,6; 17,5 |
|||||||
|
Длина оценки lc, мм |
1,25; 4,0; 12,5 |
|||||||
|
Число базовых длин в длине оценки |
от 1 до 5 |
|||||||
|
Радиус щупа, мкм |
2 |
|||||||
|
Фильтры |
Фазокорректированный (фильтр Гаусса) по ИСО 11562 (ГОСТ Р 8.652-2009); RC-фильтр по ИСО 3274 (ГОСТ 19300-86) |
|||||||
|
Измерительное усилие, мН |
0,7 |
|||||||
|
Предел допускаемой основной относительной погрешности по параметру Ra, % |
3 |
|||||||
|
Габаритные размеры, мм
- длина, - ширина, - высота |
Процессор |
Базовый блок |
Процессор |
Базовый блок |
||||
|
190 140 75 |
130 70 50 |
190 140 75 |
163 72 74 |
|||||
|
Аккумулятор |
Li-ion
|
|||||||
|
Питание от сети |
90 В – 264 В, вторично 9 В
|
|||||||
|
Интерфейсы |
USB, MarConnect (RS232)
|
|||||||
|
Масса, кг, не более |
0,4
|
|||||||
|
Диапазон рабочих температур, oС |
От +5 до +40
|
|||||||
|
Относительная влажность воздуха, %, не более |
отсутствие конденсата, от 30 до 85
|
|||||||
Производитель
Технические данные
<div>
<b>Метрологические и основные технические характеристики приборов модели <span style="color: #0000ff;">MarSurf PS 10</span><br>
</b><br>
<table cellspacing="0" cellpadding="0" border="1">
<tbody>
<tr>
<td style="text-align: center;">
<b>Наименование характеристики </b><b> </b>
</td>
<td style="text-align: center;">
<b> </b><b>
Значение характеристики</b>
</td>
</tr>
<tr>
<td>
Диапазон измерений параметра шероховатости Ra, мкм
</td>
<td>
От 0,02 до 10
</td>
</tr>
<tr>
<td>
Диапазон показаний параметров шероховатости Rz, <br>
Rmax, мкм
</td>
<td>
От 0,1 до 50
</td>
</tr>
<tr>
<td>
Диапазон перемещения щупа, мкм
</td>
<td>
От -200 до +170
</td>
</tr>
<tr>
<td>
Предел допускаемой основной относительной погреш- <br>
ности измерений параметра шероховатости Ra, %
</td>
<td>
5
</td>
</tr>
<tr>
<td>
Длина трассы ощупывания, мм
</td>
<td>
0,56; 1,5; 4,8; 16 <br>
(автоматический выбор)
</td>
</tr>
<tr>
<td>
Измерительное усилие, мН
</td>
<td>
От 0,6 до 0,8
</td>
</tr>
<tr>
<td>
Радиус щупа, мкм
</td>
<td>
2 (5)*
</td>
</tr>
<tr>
<td>
Фильтры
</td>
<td>
Фазокорректированный (фильтр Гаусса) ИСО 11562 (ГОСТ Р <br>
8.562-2009), RS-фильтр по ИСО <br>
3274 (ГОСТ 19300-86)
</td>
</tr>
<tr>
<td>
Отсечка шага λс, мм
</td>
<td>
0,08; 0,25; 0,8; 2,5
</td>
</tr>
<tr>
<td>
Интерфейсы
</td>
<td>
USB-Device, MarConnect (RS232, USB), <br>
micro SD Slot for SD TM / SDHC- <br>
Cards up to 32 GB
</td>
</tr>
<tr>
<td>
Степень защиты оболочки по ГОСТ 14254
</td>
<td>
IP 40
</td>
</tr>
<tr>
<td>
Аккумулятор
</td>
<td>
Li-ion battery, 3,7 В, <br>
мощность 11,6 В∙А
</td>
</tr>
<tr>
<td>
Номинальное напряжение питания адаптера, В
</td>
<td>
От 100 до 264
</td>
</tr>
<tr>
<td>
Частота питающей сети, Гц
</td>
<td>
50/60
</td>
</tr>
<tr>
<td>
Габаритные размеры, не более, мм <br>
-длина; <br>
-ширина; <br>
-высота
</td>
<td>
160 <br>
77 <br>
50
</td>
</tr>
<tr>
<td colspan="1">
Масса не более, кг
</td>
<td colspan="1">
0,5
</td>
</tr>
<tr>
<td colspan="1">
Условия эксплуатации: <br>
Нормальная область значений температур, ⁰С <br>
Рабочая область значений температур, ⁰С <br>
Относительная влажность воздуха , не более, %
</td>
<td colspan="1">
<br>
От +15 до +25 <br>
От +5 до + 40 <br>
85 без конденсата
</td>
</tr>
</tbody>
</table>
<br>
</div>
<table cellspacing="0" cellpadding="0" border="1">
</table>
<h2> </h2>
<br>
<table cellspacing="0" cellpadding="0" border="1">
<tbody>
<tr>
<td colspan="3" style="text-align: center;">
<p>
</p>
<p>
<b>Модели приборов </b>
</p>
<b> </b>
</td>
<td style="text-align: center;">
<b> </b>
<p>
<b> <span style="color: #0000ff;">MarSurf M 300 C </span></b><span style="color: #0000ff;"> </span>
</p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
</td>
<td style="text-align: center;">
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
<p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;">
MarSurf M 300, </span></b><span style="color: #0000ff;"> </span>
</p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
</td>
<td colspan="2" style="text-align: center;">
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
<p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;">
MarSurf M 400 </span></b><span style="color: #0000ff;"> </span>
</p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
</td>
<td colspan="2" style="text-align: center;">
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
<p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;">
MarSurf XR 1</span></b>
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Измеряемые параметры шероховатости
</p>
</td>
<td colspan="6">
<p>
Ra, Rq, Rz (соотв. Ry (JIS), Rz (JIS), Rmax, Rp, Rp (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (соотв. tp (JIS, ASME), RSm, R, Ar, Rx
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Принцип измерения
</p>
</td>
<td colspan="6">
<p align="center">
контактный
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Диапазоны измерений по параметру Rz, мкм
</p>
</td>
<td colspan="2" style="text-align: center;">
<p>
От 0 до 350
</p>
<p>
(90; 180; 350)
</p>
</td>
<td colspan="4" style="text-align: center;">
<p>
±500; ±250; ±25
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Разрешение профиля, нм
</p>
</td>
<td colspan="2">
<p align="center">
8, 16; 32
</p>
</td>
<td colspan="4">
<p style="text-align: center;">
16; 8; 0,8
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Отсечка шага
</p>
<p>
λc, мм
</p>
<p>
λs, мкм
</p>
</td>
<td colspan="6">
<p>
</p>
<p align="center">
0,25; 0,8; 2,5
</p>
<p align="center">
2,5; 8
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Длина трассы ощупывания L, мм
</p>
</td>
<td colspan="6">
<p align="center">
1,75; 5,6; 17,5
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Длина оценки lc, мм
</p>
</td>
<td colspan="6">
<p align="center">
1,25; 4,0; 12,5
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Число базовых длин в длине оценки
</p>
</td>
<td colspan="6">
<p align="center">
от 1 до 5
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Радиус щупа, мкм
</p>
</td>
<td colspan="6">
<p align="center">
2
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Фильтры
</p>
</td>
<td colspan="6">
<p>
Фазокорректированный (фильтр Гаусса) по ИСО 11562 (ГОСТ Р 8.652-2009); RC-фильтр по ИСО 3274 (ГОСТ 19300-86)
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Измерительное усилие, мН
</p>
</td>
<td colspan="6">
<p align="center">
0,7
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Предел допускаемой основной относительной погрешности по параметру Ra, %
</p>
</td>
<td colspan="6">
<p>
</p>
<p align="center">
3
</p>
</td>
</tr>
<tr>
<td rowspan="2" colspan="3">
<p>
</p>
<p>
</p>
<p>
Габаритные размеры, мм
</p>
<p>
</p>
<p>
- длина,
</p>
<p>
- ширина,
</p>
<p>
- высота
</p>
</td>
<td style="text-align: center;">
<p>
Процессор
</p>
</td>
<td style="text-align: center;">
<p>
Базовый блок
</p>
</td>
<td style="text-align: center;">
<p>
Процессор
</p>
</td>
<td colspan="3" style="text-align: center;">
<p>
Базовый блок
</p>
</td>
</tr>
<tr>
<td>
<p align="center">
190
</p>
<p align="center">
140
</p>
<p align="center">
75
</p>
</td>
<td>
<p align="center">
130
</p>
<p align="center">
70
</p>
<p align="center">
50
</p>
</td>
<td>
<p align="center">
190
</p>
<p align="center">
140
</p>
<p align="center">
75
</p>
</td>
<td colspan="3">
<p align="center">
163
</p>
<p align="center">
72
</p>
<p align="center">
74
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Аккумулятор
</p>
</td>
<td colspan="7">
<p align="center">
Li-ion
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Питание от сети
</p>
</td>
<td colspan="7">
<p align="center">
90 В – 264 В, вторично 9 В
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Интерфейсы
</p>
</td>
<td colspan="7">
<p align="center">
USB, MarConnect (RS232)
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Масса, кг, не более
</p>
</td>
<td colspan="7">
<p align="center">
0,4
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Диапазон рабочих температур, <sup>o</sup>С
</p>
</td>
<td colspan="7">
<p align="center">
От +5 до +40
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Относительная влажность воздуха, %, не более
</p>
</td>
<td colspan="7">
<p align="center">
отсутствие конденсата, от 30 до 85
</p>
<p>
</p>
</td>
</tr>
</tbody>
</table>
<br>
<br>
<b>Метрологические и основные технические характеристики приборов модели <span style="color: #0000ff;">MarSurf PS 10</span><br>
</b><br>
<table cellspacing="0" cellpadding="0" border="1">
<tbody>
<tr>
<td style="text-align: center;">
<b>Наименование характеристики </b><b> </b>
</td>
<td style="text-align: center;">
<b> </b><b>
Значение характеристики</b>
</td>
</tr>
<tr>
<td>
Диапазон измерений параметра шероховатости Ra, мкм
</td>
<td>
От 0,02 до 10
</td>
</tr>
<tr>
<td>
Диапазон показаний параметров шероховатости Rz, <br>
Rmax, мкм
</td>
<td>
От 0,1 до 50
</td>
</tr>
<tr>
<td>
Диапазон перемещения щупа, мкм
</td>
<td>
От -200 до +170
</td>
</tr>
<tr>
<td>
Предел допускаемой основной относительной погреш- <br>
ности измерений параметра шероховатости Ra, %
</td>
<td>
5
</td>
</tr>
<tr>
<td>
Длина трассы ощупывания, мм
</td>
<td>
0,56; 1,5; 4,8; 16 <br>
(автоматический выбор)
</td>
</tr>
<tr>
<td>
Измерительное усилие, мН
</td>
<td>
От 0,6 до 0,8
</td>
</tr>
<tr>
<td>
Радиус щупа, мкм
</td>
<td>
2 (5)*
</td>
</tr>
<tr>
<td>
Фильтры
</td>
<td>
Фазокорректированный (фильтр Гаусса) ИСО 11562 (ГОСТ Р <br>
8.562-2009), RS-фильтр по ИСО <br>
3274 (ГОСТ 19300-86)
</td>
</tr>
<tr>
<td>
Отсечка шага λс, мм
</td>
<td>
0,08; 0,25; 0,8; 2,5
</td>
</tr>
<tr>
<td>
Интерфейсы
</td>
<td>
USB-Device, MarConnect (RS232, USB), <br>
micro SD Slot for SD TM / SDHC- <br>
Cards up to 32 GB
</td>
</tr>
<tr>
<td>
Степень защиты оболочки по ГОСТ 14254
</td>
<td>
IP 40
</td>
</tr>
<tr>
<td>
Аккумулятор
</td>
<td>
Li-ion battery, 3,7 В, <br>
мощность 11,6 В∙А
</td>
</tr>
<tr>
<td>
Номинальное напряжение питания адаптера, В
</td>
<td>
От 100 до 264
</td>
</tr>
<tr>
<td>
Частота питающей сети, Гц
</td>
<td>
50/60
</td>
</tr>
<tr>
<td>
Габаритные размеры, не более, мм <br>
-длина; <br>
-ширина; <br>
-высота
</td>
<td>
160 <br>
77 <br>
50
</td>
</tr>
<tr>
<td colspan="1">
Масса не более, кг
</td>
<td colspan="1">
0,5
</td>
</tr>
<tr>
<td colspan="1">
Условия эксплуатации: <br>
Нормальная область значений температур, ⁰С <br>
Рабочая область значений температур, ⁰С <br>
Относительная влажность воздуха , не более, %
</td>
<td colspan="1">
<br>
От +15 до +25 <br>
От +5 до + 40 <br>
85 без конденсата
</td>
</tr>
</tbody>
</table>
<br>
</div>
<table cellspacing="0" cellpadding="0" border="1">
</table>
<h2> </h2>
<br>
<table cellspacing="0" cellpadding="0" border="1">
<tbody>
<tr>
<td colspan="3" style="text-align: center;">
<p>
</p>
<p>
<b>Модели приборов </b>
</p>
<b> </b>
</td>
<td style="text-align: center;">
<b> </b>
<p>
<b> <span style="color: #0000ff;">MarSurf M 300 C </span></b><span style="color: #0000ff;"> </span>
</p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
</td>
<td style="text-align: center;">
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
<p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;">
MarSurf M 300, </span></b><span style="color: #0000ff;"> </span>
</p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
</td>
<td colspan="2" style="text-align: center;">
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
<p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;">
MarSurf M 400 </span></b><span style="color: #0000ff;"> </span>
</p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
</td>
<td colspan="2" style="text-align: center;">
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;"> </span></b><span style="color: #0000ff;"> </span>
<p>
<span style="color: #0000ff;"> </span><b><span style="color: #0000ff;">
MarSurf XR 1</span></b>
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Измеряемые параметры шероховатости
</p>
</td>
<td colspan="6">
<p>
Ra, Rq, Rz (соотв. Ry (JIS), Rz (JIS), Rmax, Rp, Rp (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (соотв. tp (JIS, ASME), RSm, R, Ar, Rx
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Принцип измерения
</p>
</td>
<td colspan="6">
<p align="center">
контактный
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Диапазоны измерений по параметру Rz, мкм
</p>
</td>
<td colspan="2" style="text-align: center;">
<p>
От 0 до 350
</p>
<p>
(90; 180; 350)
</p>
</td>
<td colspan="4" style="text-align: center;">
<p>
±500; ±250; ±25
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Разрешение профиля, нм
</p>
</td>
<td colspan="2">
<p align="center">
8, 16; 32
</p>
</td>
<td colspan="4">
<p style="text-align: center;">
16; 8; 0,8
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Отсечка шага
</p>
<p>
λc, мм
</p>
<p>
λs, мкм
</p>
</td>
<td colspan="6">
<p>
</p>
<p align="center">
0,25; 0,8; 2,5
</p>
<p align="center">
2,5; 8
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Длина трассы ощупывания L, мм
</p>
</td>
<td colspan="6">
<p align="center">
1,75; 5,6; 17,5
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Длина оценки lc, мм
</p>
</td>
<td colspan="6">
<p align="center">
1,25; 4,0; 12,5
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Число базовых длин в длине оценки
</p>
</td>
<td colspan="6">
<p align="center">
от 1 до 5
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Радиус щупа, мкм
</p>
</td>
<td colspan="6">
<p align="center">
2
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Фильтры
</p>
</td>
<td colspan="6">
<p>
Фазокорректированный (фильтр Гаусса) по ИСО 11562 (ГОСТ Р 8.652-2009); RC-фильтр по ИСО 3274 (ГОСТ 19300-86)
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Измерительное усилие, мН
</p>
</td>
<td colspan="6">
<p align="center">
0,7
</p>
</td>
</tr>
<tr>
<td colspan="3">
<p>
</p>
<p>
Предел допускаемой основной относительной погрешности по параметру Ra, %
</p>
</td>
<td colspan="6">
<p>
</p>
<p align="center">
3
</p>
</td>
</tr>
<tr>
<td rowspan="2" colspan="3">
<p>
</p>
<p>
</p>
<p>
Габаритные размеры, мм
</p>
<p>
</p>
<p>
- длина,
</p>
<p>
- ширина,
</p>
<p>
- высота
</p>
</td>
<td style="text-align: center;">
<p>
Процессор
</p>
</td>
<td style="text-align: center;">
<p>
Базовый блок
</p>
</td>
<td style="text-align: center;">
<p>
Процессор
</p>
</td>
<td colspan="3" style="text-align: center;">
<p>
Базовый блок
</p>
</td>
</tr>
<tr>
<td>
<p align="center">
190
</p>
<p align="center">
140
</p>
<p align="center">
75
</p>
</td>
<td>
<p align="center">
130
</p>
<p align="center">
70
</p>
<p align="center">
50
</p>
</td>
<td>
<p align="center">
190
</p>
<p align="center">
140
</p>
<p align="center">
75
</p>
</td>
<td colspan="3">
<p align="center">
163
</p>
<p align="center">
72
</p>
<p align="center">
74
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Аккумулятор
</p>
</td>
<td colspan="7">
<p align="center">
Li-ion
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Питание от сети
</p>
</td>
<td colspan="7">
<p align="center">
90 В – 264 В, вторично 9 В
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Интерфейсы
</p>
</td>
<td colspan="7">
<p align="center">
USB, MarConnect (RS232)
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Масса, кг, не более
</p>
</td>
<td colspan="7">
<p align="center">
0,4
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Диапазон рабочих температур, <sup>o</sup>С
</p>
</td>
<td colspan="7">
<p align="center">
От +5 до +40
</p>
<p>
</p>
</td>
</tr>
<tr>
<td colspan="2">
<p>
Относительная влажность воздуха, %, не более
</p>
</td>
<td colspan="7">
<p align="center">
отсутствие конденсата, от 30 до 85
</p>
<p>
</p>
</td>
</tr>
</tbody>
</table>
<br>
<br>
Комплектность
<p>
</p>
<p>
<br>
Комплектность средств измерений <b><span style="color: #000000;">MarSurf M 300</span></b><span style="color: #000000;"> и </span><b><span style="color: #000000;">М 400</span></b> <br>
</p>
<div>
<ol>
<li>Прибор заданной модификации</li>
<li>Стандартный щуп</li>
<li>Образец шероховатости, интегрированный в корпус прибора</li>
<li>Устройство регулировки по высоте (для MarSurf M 300 C)</li>
<li>Зарядное устройство/сетевой адаптер и встроенный аккумулятор</li>
<li>Переносной чемодан с плечевым ремнем и шлевкой</li>
<li>USB кабель</li>
<li>Руководство по эксплуатации</li>
<li>Методика поверки</li>
</ol>
</div>
<p>
</p>
</p>
<p>
<br>
Комплектность средств измерений <b><span style="color: #000000;">MarSurf M 300</span></b><span style="color: #000000;"> и </span><b><span style="color: #000000;">М 400</span></b> <br>
</p>
<div>
<ol>
<li>Прибор заданной модификации</li>
<li>Стандартный щуп</li>
<li>Образец шероховатости, интегрированный в корпус прибора</li>
<li>Устройство регулировки по высоте (для MarSurf M 300 C)</li>
<li>Зарядное устройство/сетевой адаптер и встроенный аккумулятор</li>
<li>Переносной чемодан с плечевым ремнем и шлевкой</li>
<li>USB кабель</li>
<li>Руководство по эксплуатации</li>
<li>Методика поверки</li>
</ol>
</div>
<p>
</p>
Комплектность средств измерений MarSurf M 300 и М 400
- Прибор заданной модификации
- Стандартный щуп
- Образец шероховатости, интегрированный в корпус прибора
- Устройство регулировки по высоте (для MarSurf M 300 C)
- Зарядное устройство/сетевой адаптер и встроенный аккумулятор
- Переносной чемодан с плечевым ремнем и шлевкой
- USB кабель
- Руководство по эксплуатации
- Методика поверки
Рекомендуемые товары от бренда Восток-7
