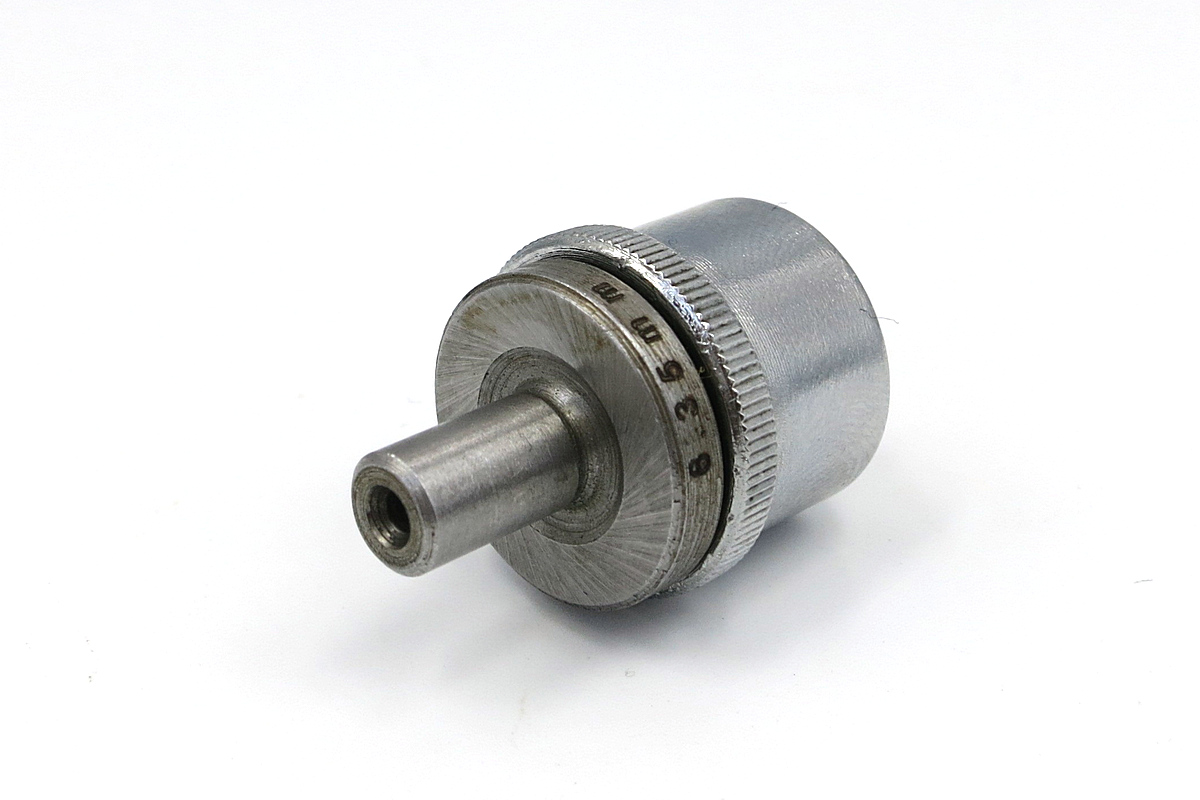

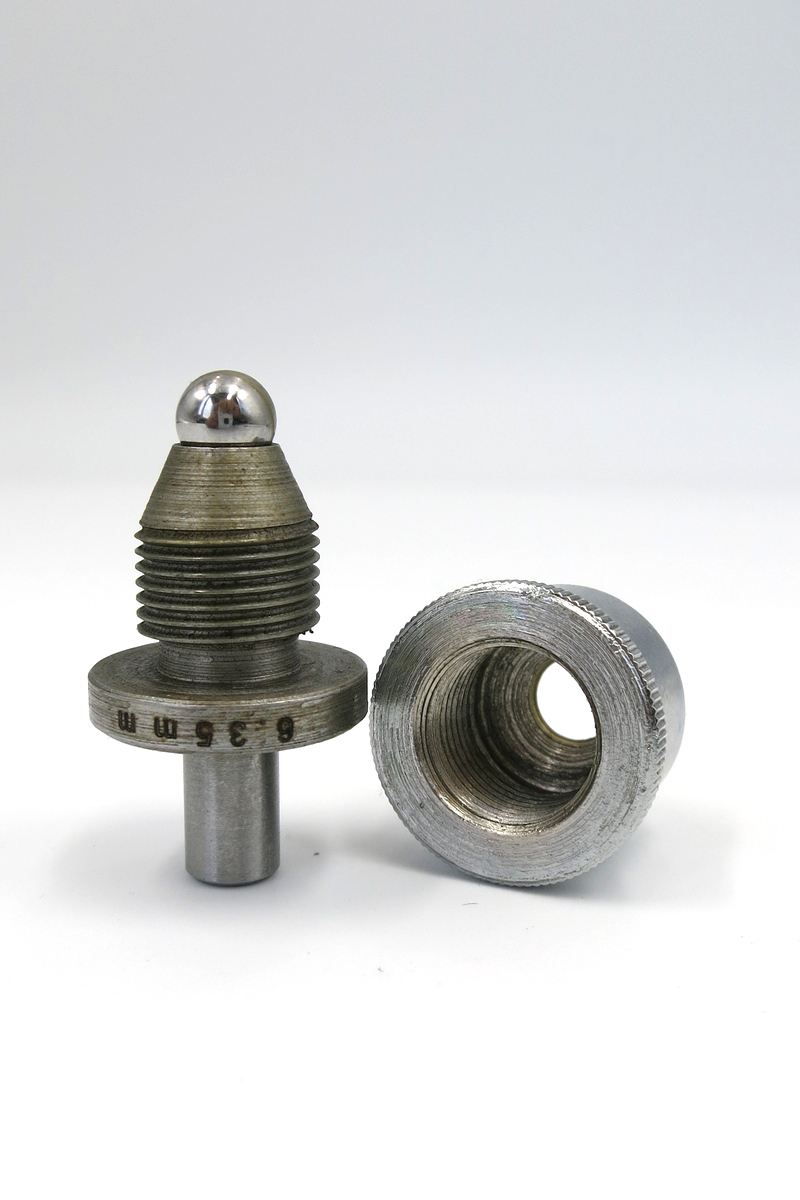

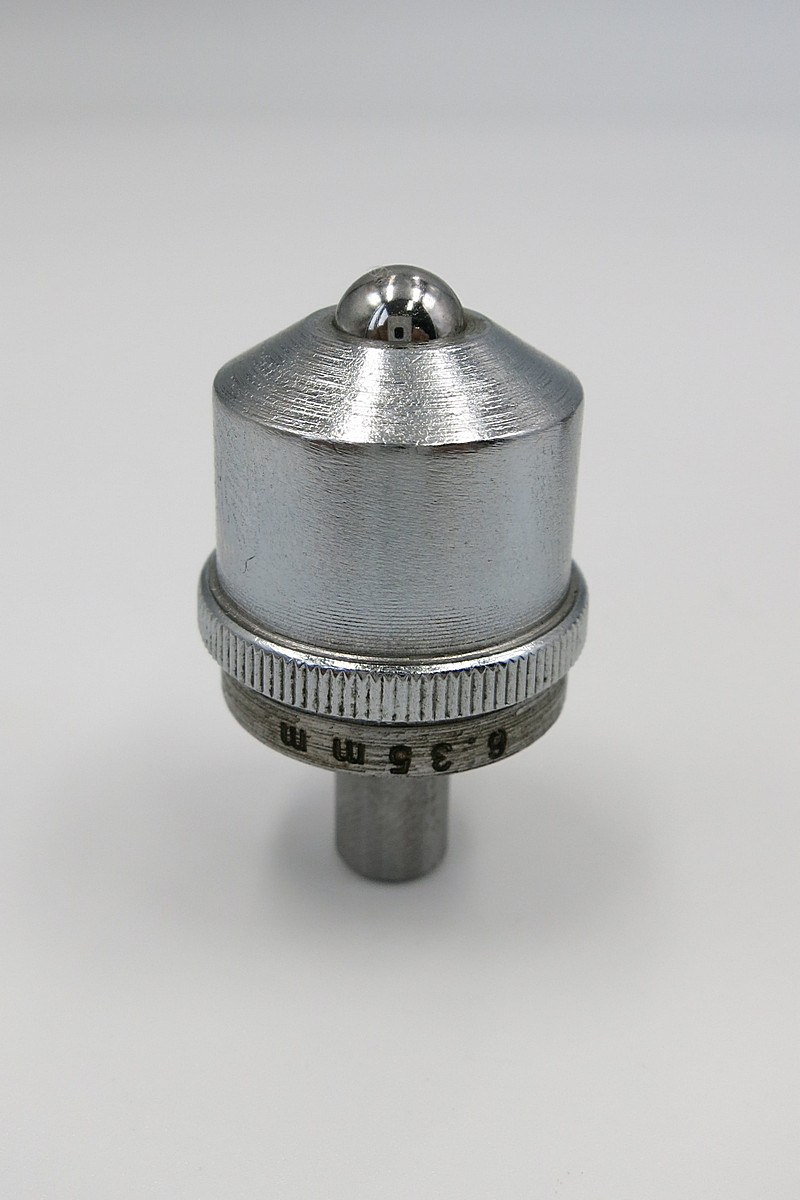

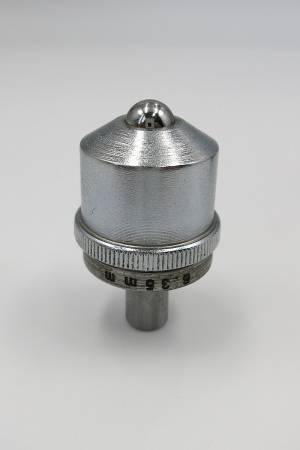

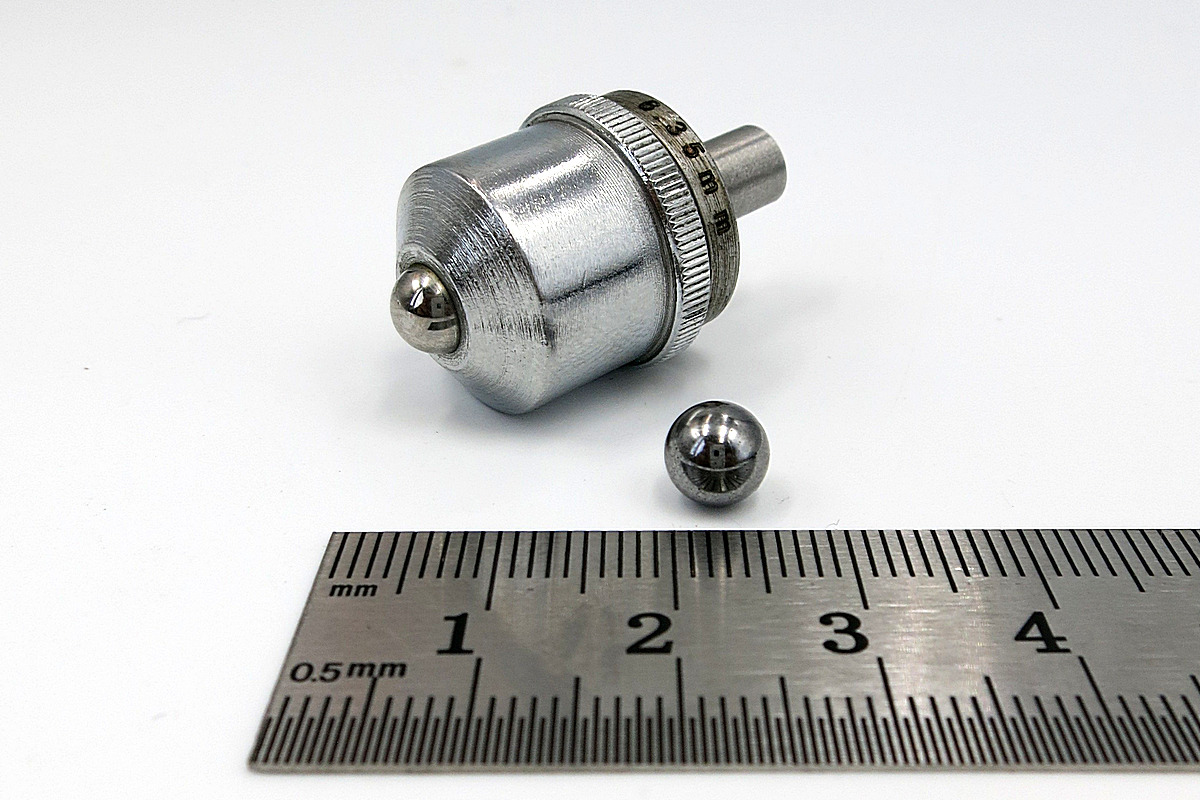

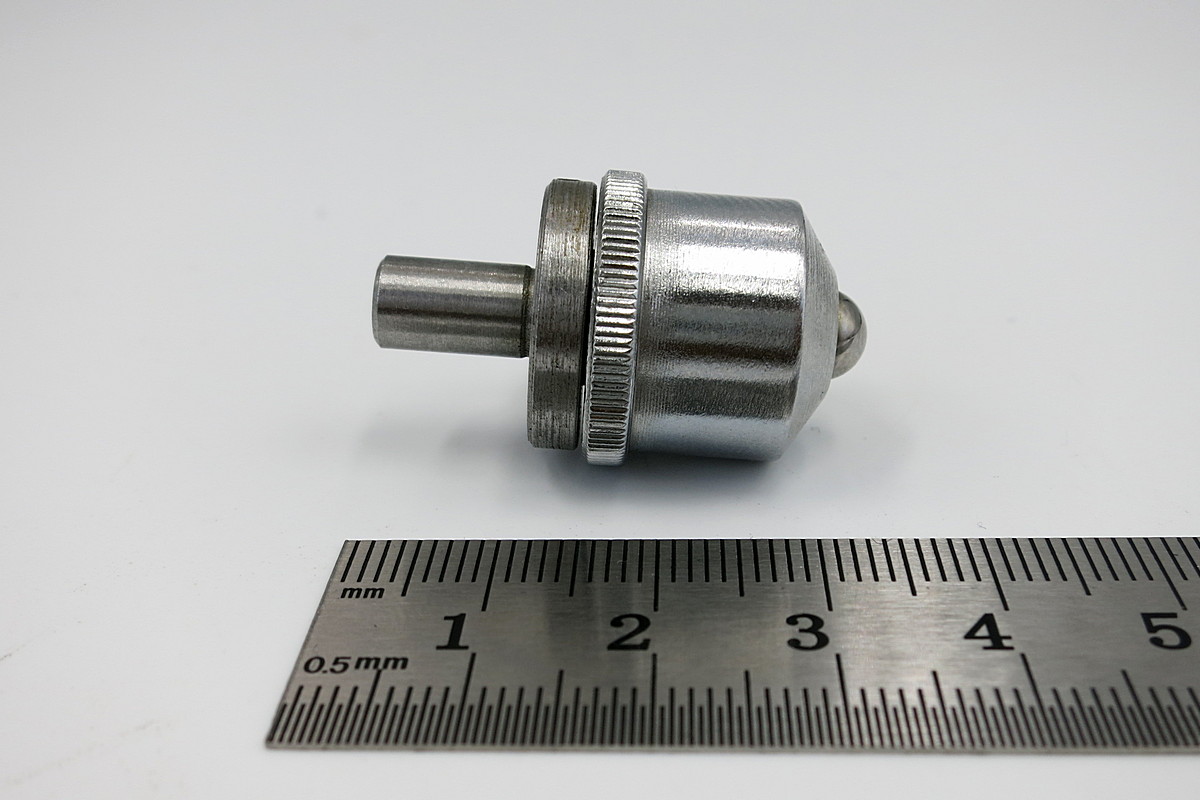

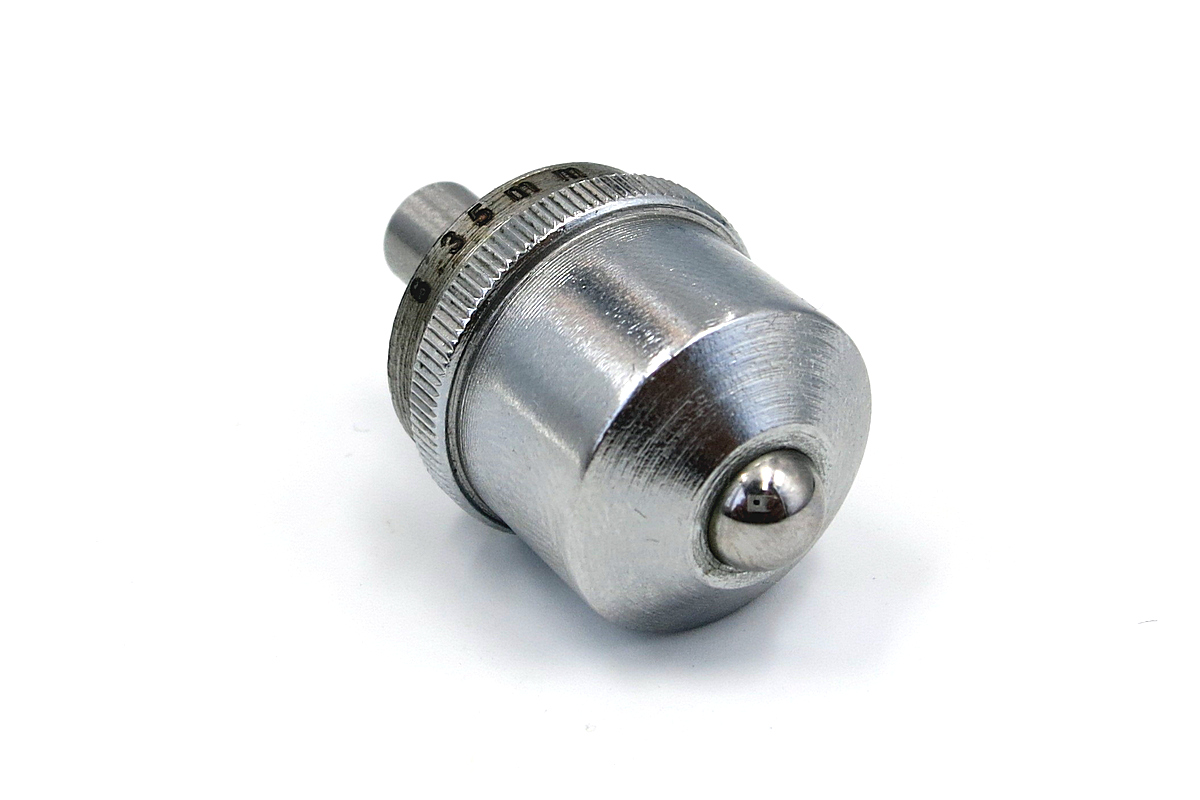

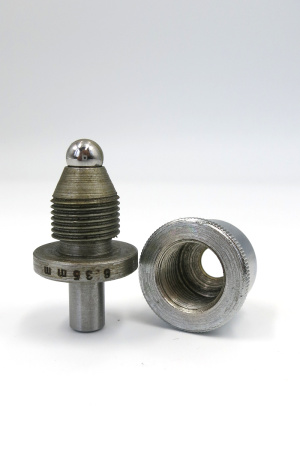

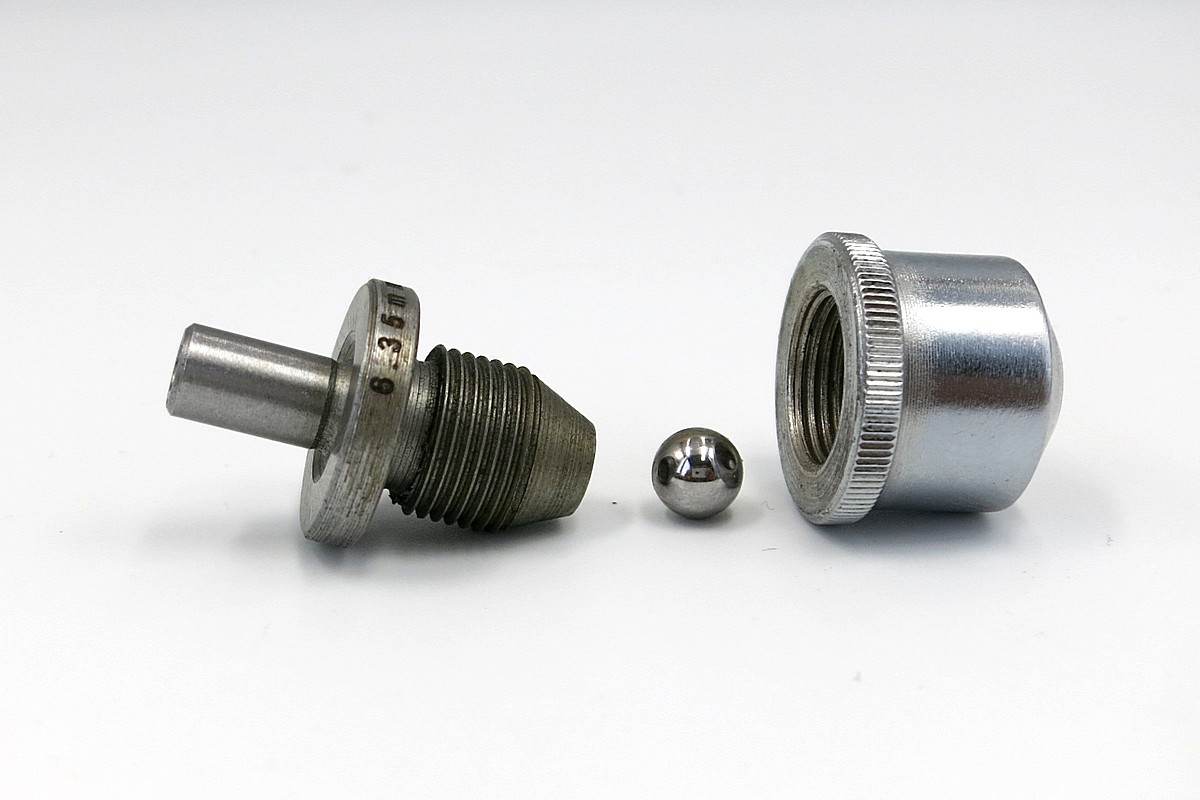

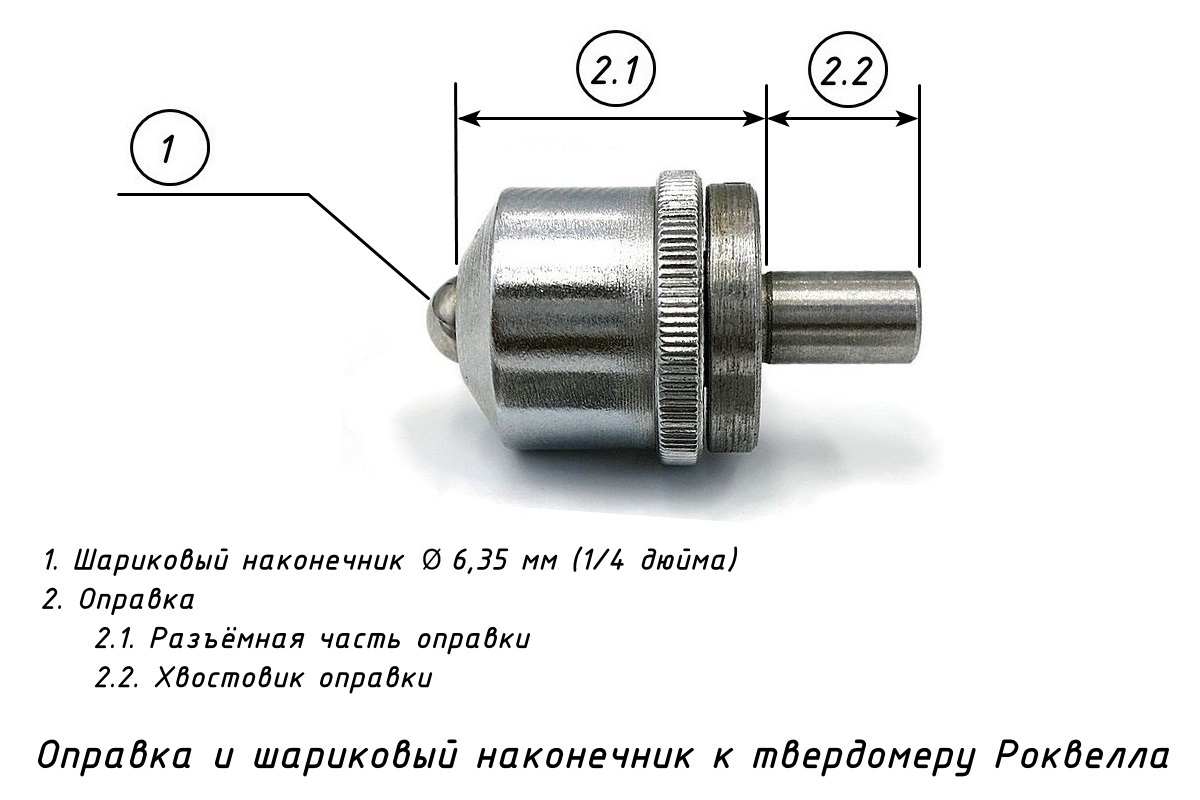

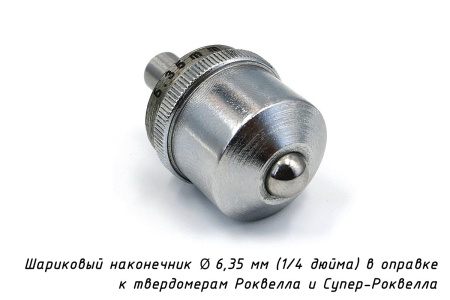

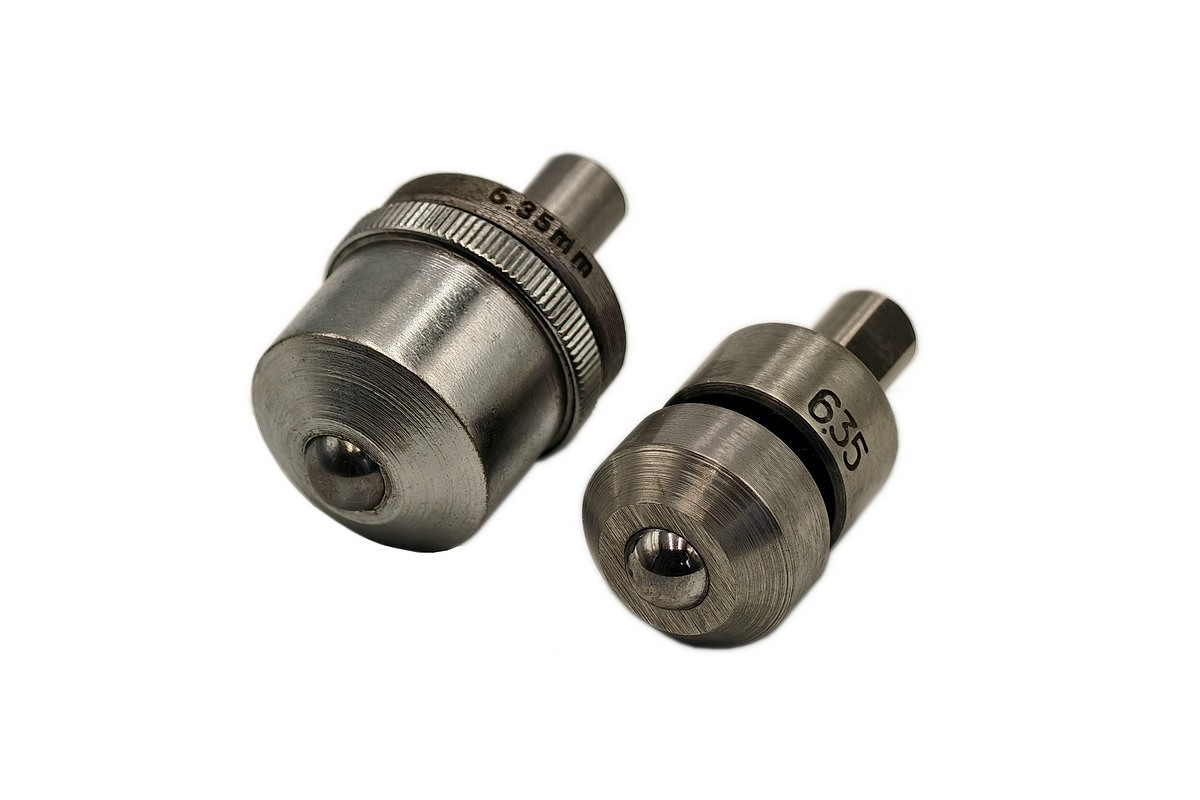

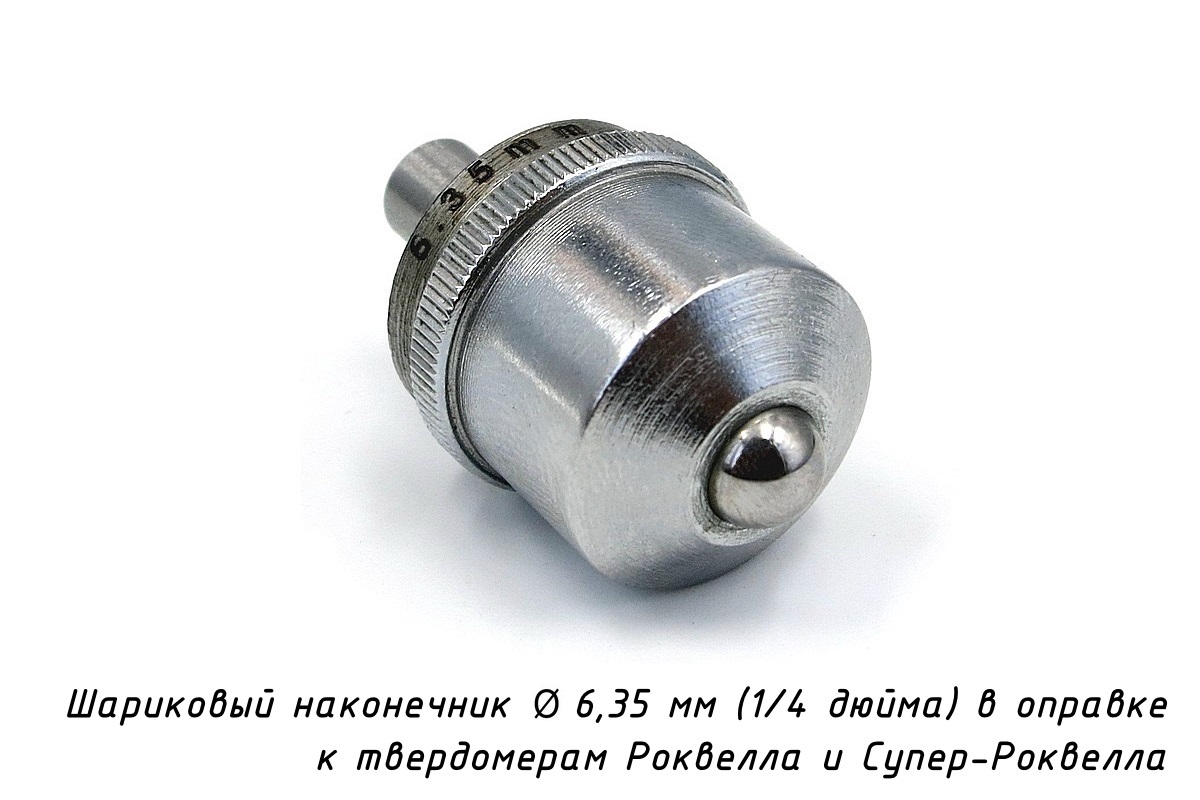

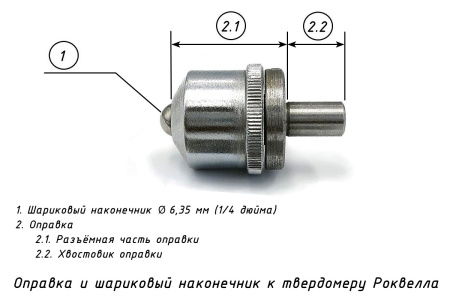

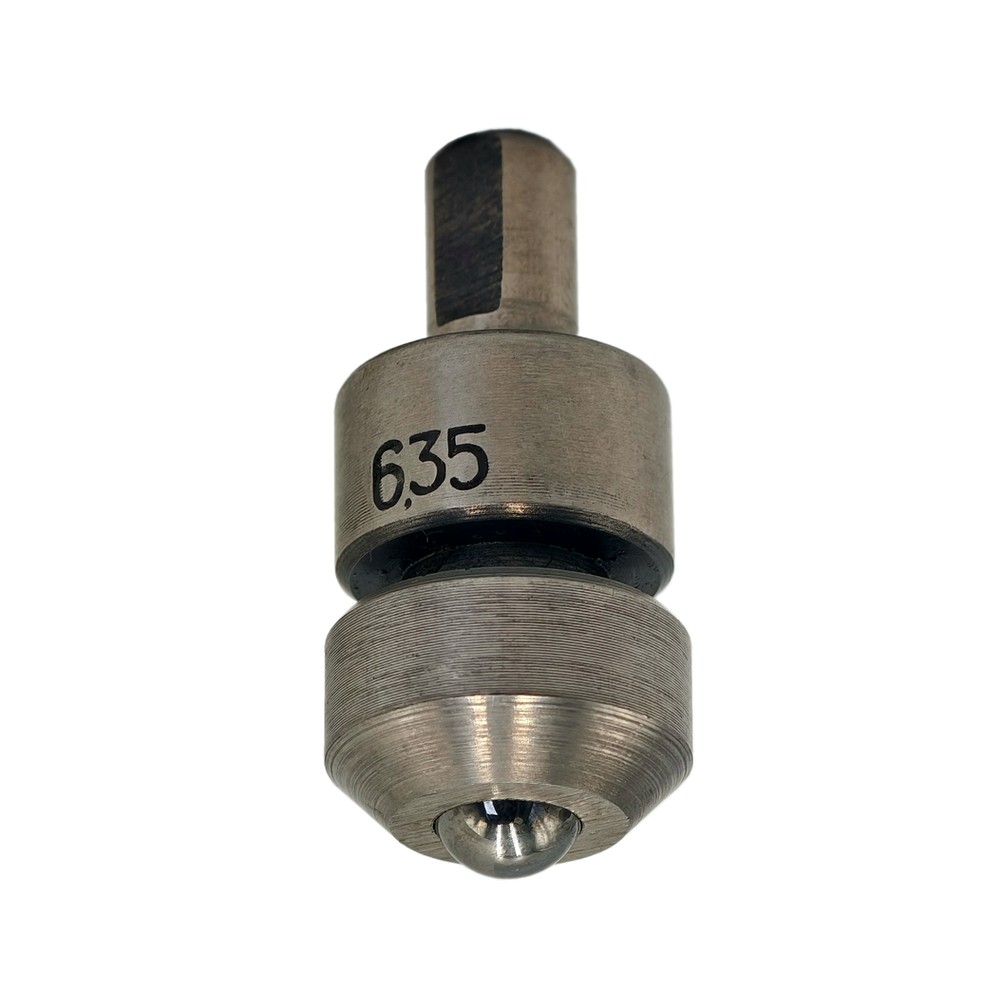

Оправка с шариком к твердомеру Роквелл d: 6,35 мм (1/4")

Основные сведения о шариковых наконечниках диаметром 6,35 мм для твердомеров Роквелла и Супер-Роквелла

Изготовитель: ООО «Восток-7» (РФ).

Состояние: новое изделие.

Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.

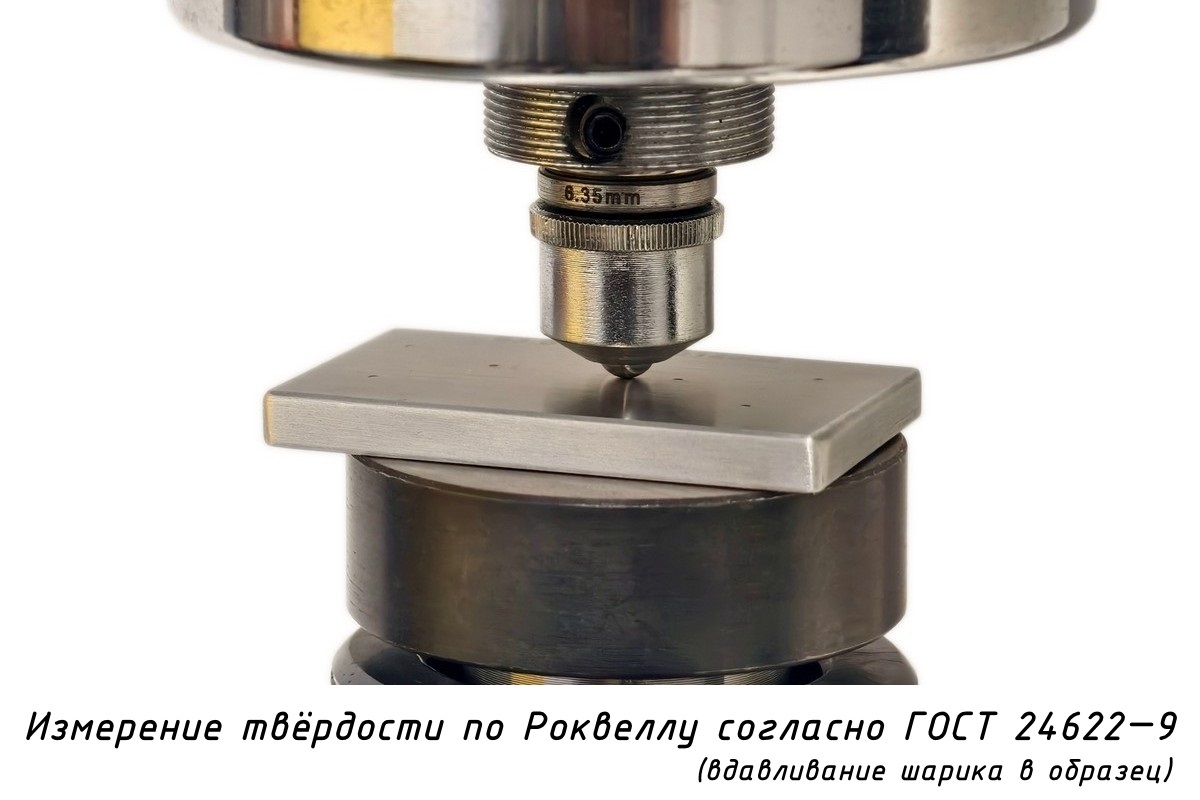

Наконечники шариковые диаметром 6,35 мм к приборам для измерения твёрдости различных материалов по шкалам Роквелла L, M, P (в том числе - пластмасс по шкалам L и M - по ГОСТ 24622-91 (ИСО 2039/2-97)), а также по шкалам Супер-Роквелла 15X, 30X и 45X.

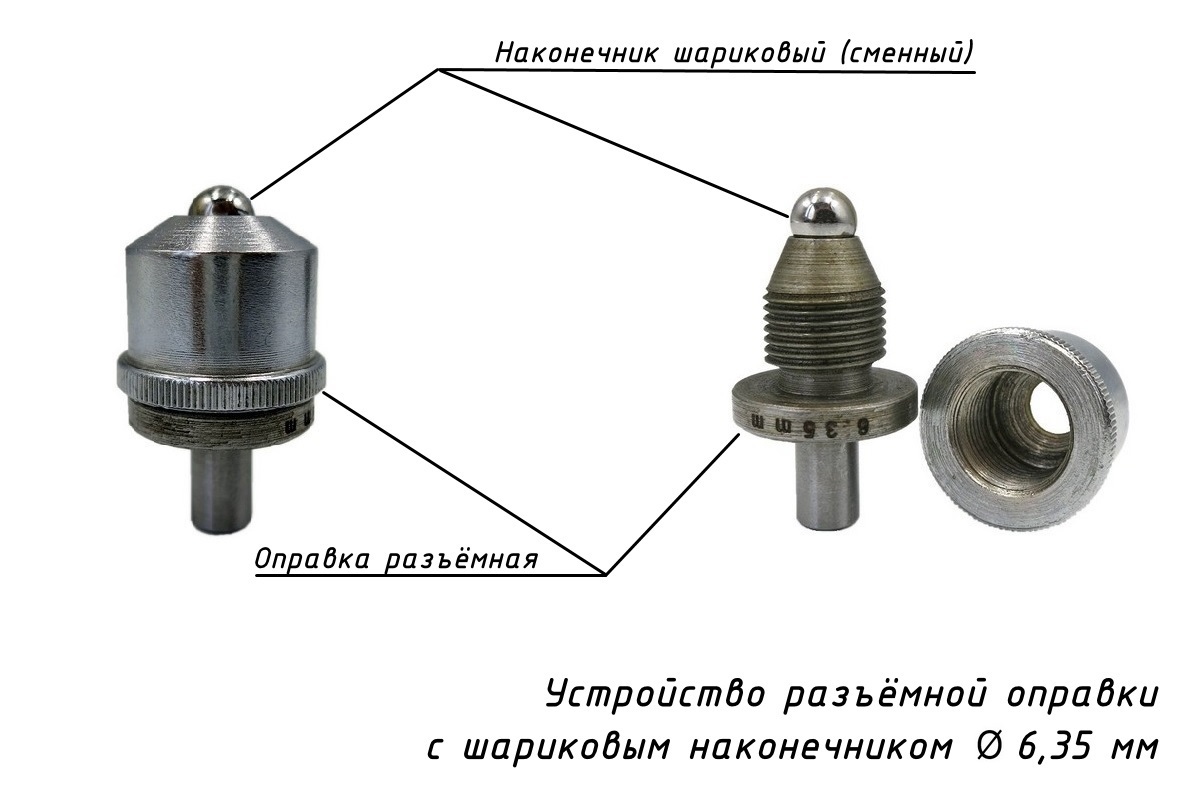

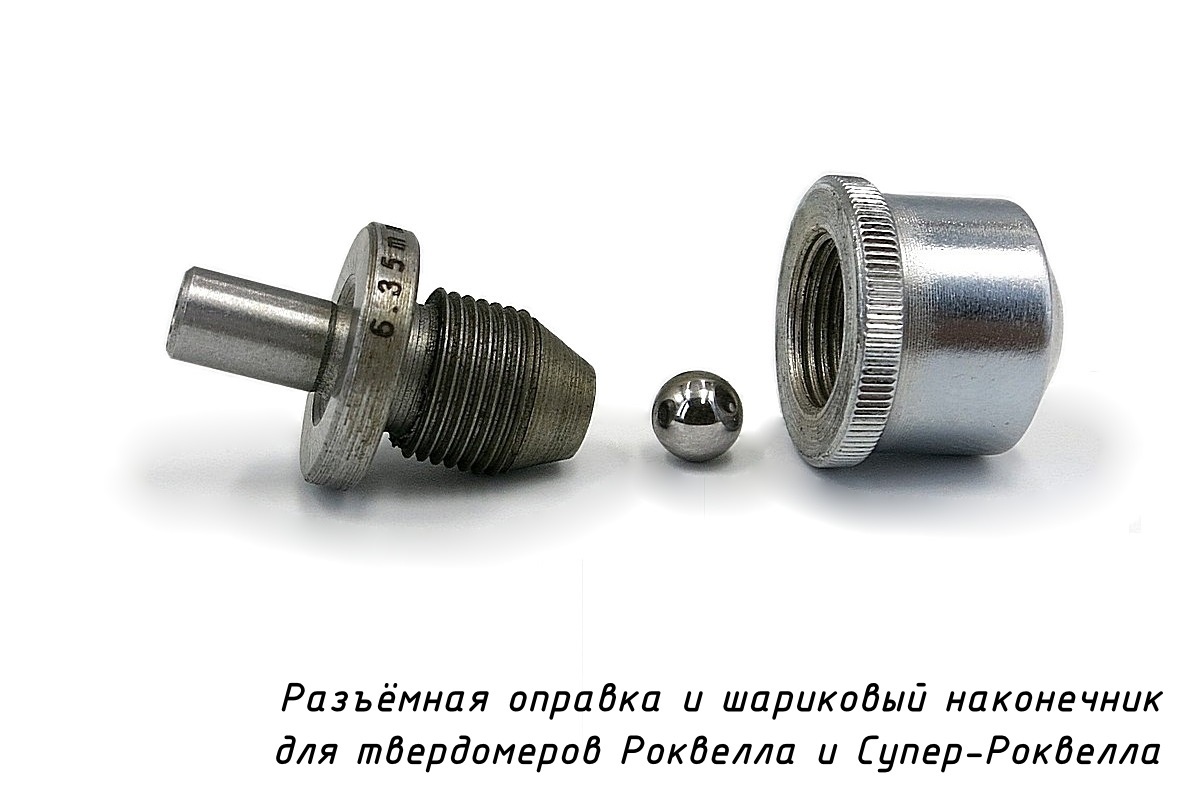

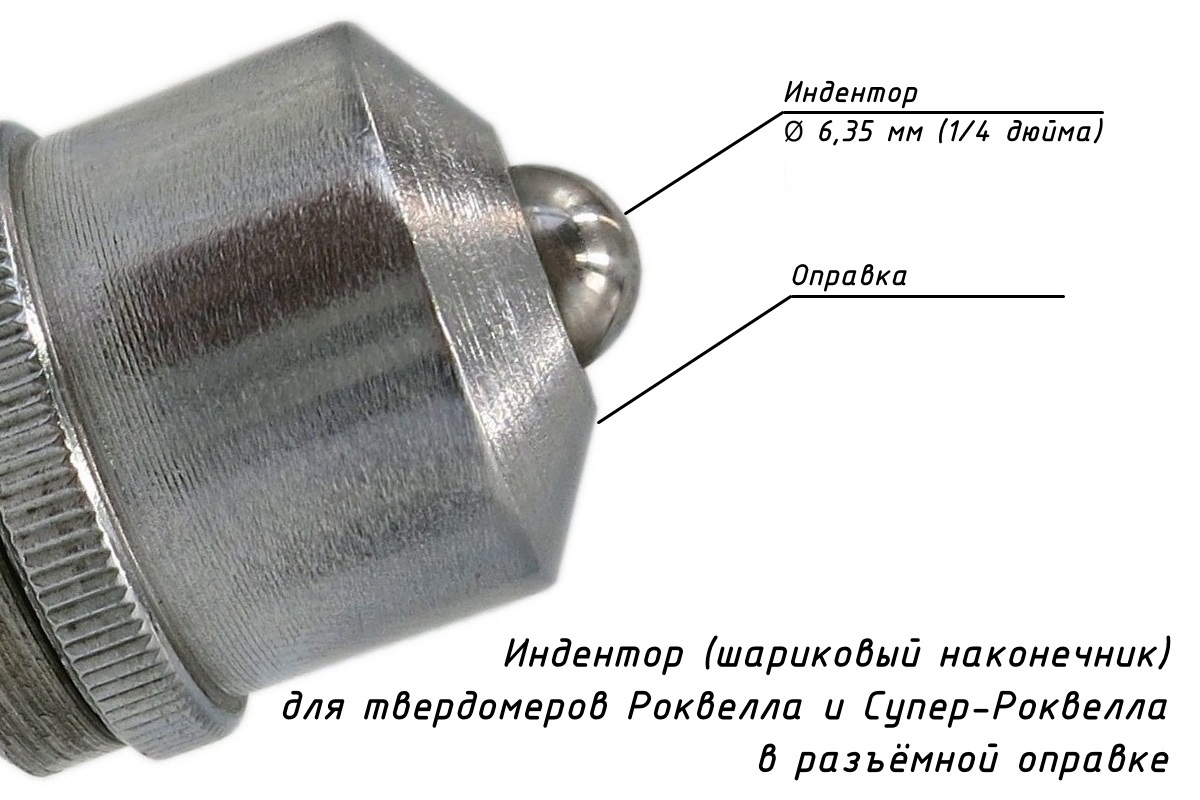

Твердомеры Роквелла, для которых подходит шариковый наконечник (d = 6,35 мм) в разъёмной оправке

Наконечники шариковые подходят для приборов измерения твёрдости по Роквеллу и Супер-Роквеллу различных производителей, в т. ч. (но не исключительно):

Линейка шариковых наконечников (инденторов) для твердомеров Роквелла и Супер-Роквелла производства «Восток-7»

Изображение	Диаметр наконечника	Ссылка на наконечник в оправке
	1,588 мм (1/16 дюйма)	Шариковый наконечник d = 1,588 мм (1/16 дюйма) в оправке (для шкал Роквелла - B, F, G и Супер-Роквелла - 15T, 30T, 45T)
	3,175 мм (1/8 дюйма)	Шариковый наконечник d = 3,175 мм (1/8 дюйма) в оправке (для шкал Роквелла - E, H, K и Супер-Роквелла - 15W, 30W, 45W)
	6,35 мм (1/4 дюйма)	Шариковый наконечник d = 6,35 мм (1/4 дюйма) в оправке (для шкал Роквелла - L, M, P и Супер-Роквелла - 15X, 30X, 45X)
	12,7 мм (1/2 дюйма)	Шариковый наконечник d = 12,7 мм (1/2 дюйма) в оправке (для шкал Роквелла - R, S, V и Супер-Роквелла - 15Y, 30Y, 45Y)

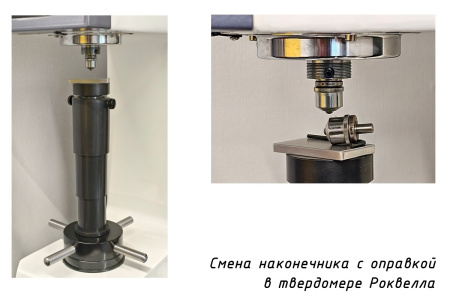

Рекомендуемый порядок установки (замены) индентора в приборах для измерения твёрдости (твердомерах стационарного и переносного типов)

1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином;
2. Ослабить винт фиксации индентора к шпинделю;
3. Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Важно: установить хвостовик индентора вглубь посадочного места до упора и обжать его, в противном случае при испытании может произойти смещение индентора и его повреждение;

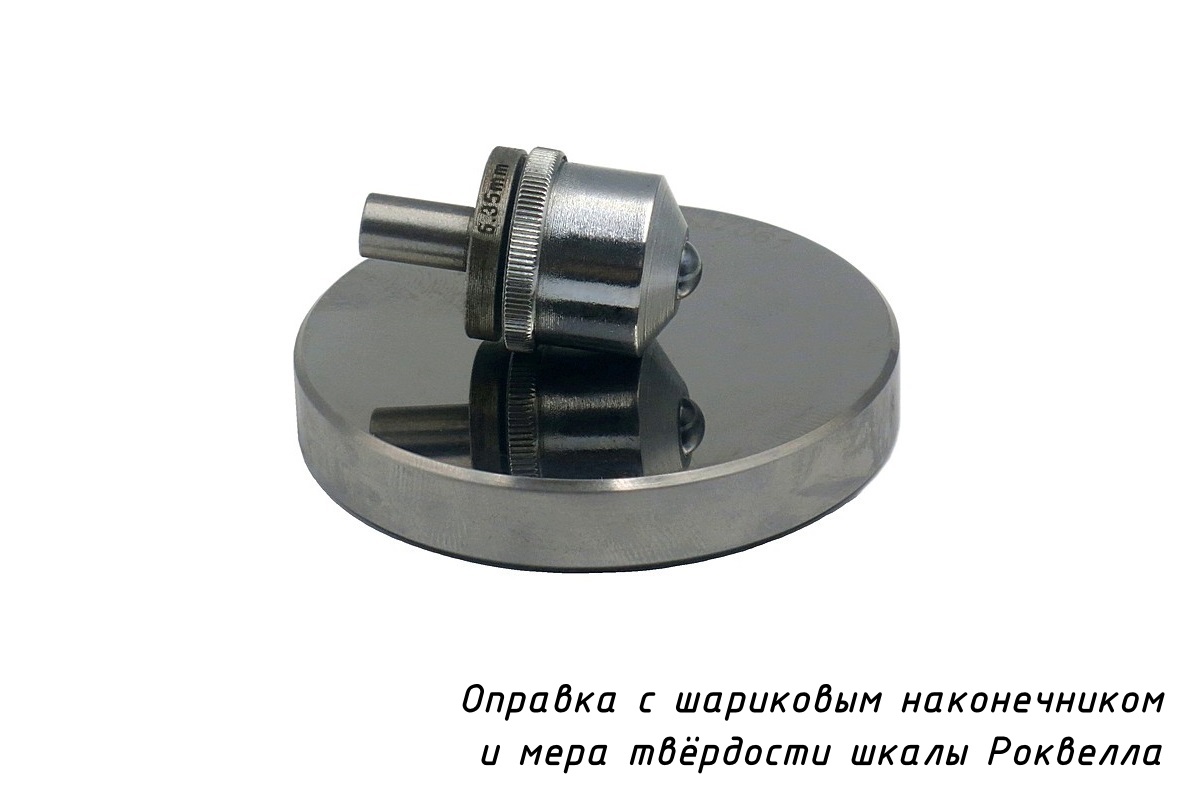

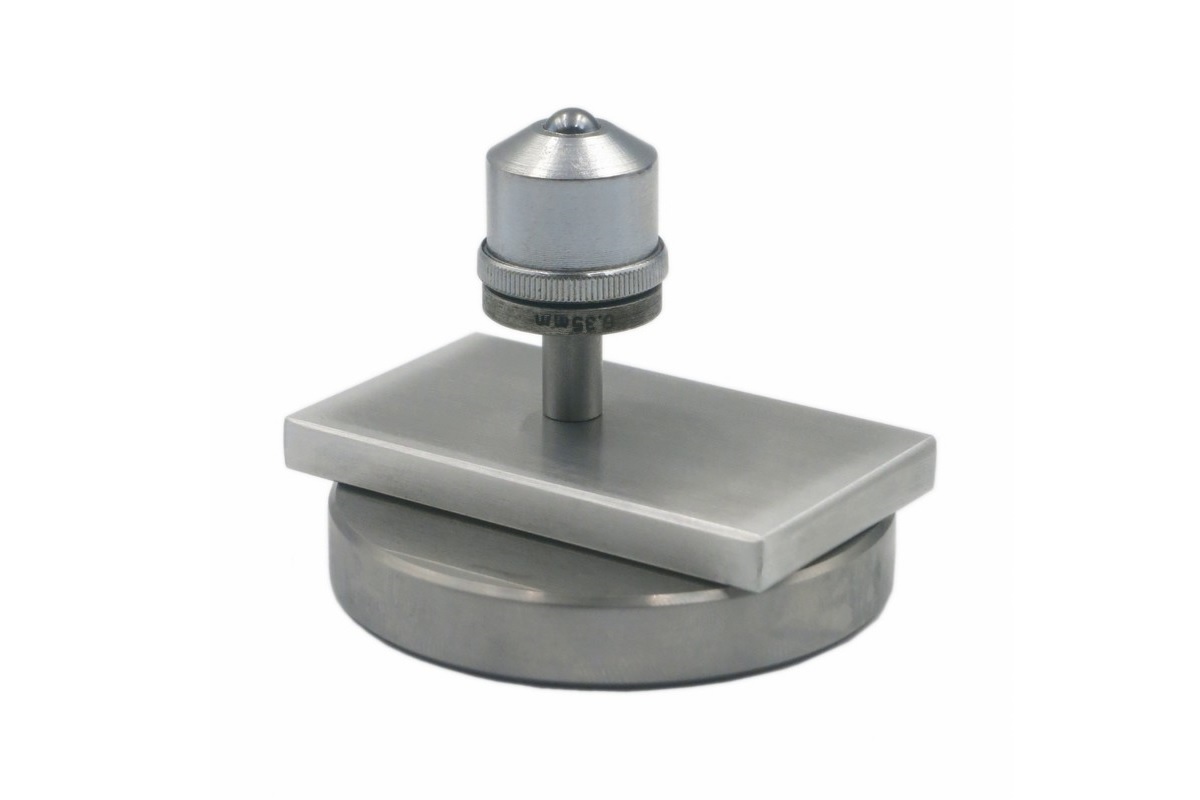

4. Разместить на предметном (измерительном / опорном) столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения;
5. Обжать индентор - для шарикового наконечника диаметром 6,35 мм - единожды приложить основную нагрузку для укола индентором в рабочую поверхность меры твёрдости;
6. Закрутить винт фиксации индентора до упора.
7. Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения. Сравнить полученное твердомером среднее значение твёрдости со значением твёрдости, выгравированном на боковой поверхности эталонной меры твёрдости. Если полученное твердомером среднее значение твёрдости и значение эталонной меры твёрдости находятся в пределах допустимой погрешности (погрешность твердомера по паспорту изготовителя + погрешность меры твёрдости по паспорту изготовителя), то продолжить измерения твёрдости других контролируемых изделий. Если значение твёрдости, измеренное твердомером, и значение эталонной меры твёрдости выходят за пределы допустимой погрешности - необходимо произвести калибровку твердомера согласно инструкции изготовителя.
