внесено в Государственный реестр СИ РФСостояние: новое изделие.<br>
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в <a target="_blank" href="https://fgis.gost.ru/fundmetrology/cm/results">Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ)</a> в течение 40 рабочих дней с даты проведения поверки.<br>
<br>
<p>
</p>
<p>

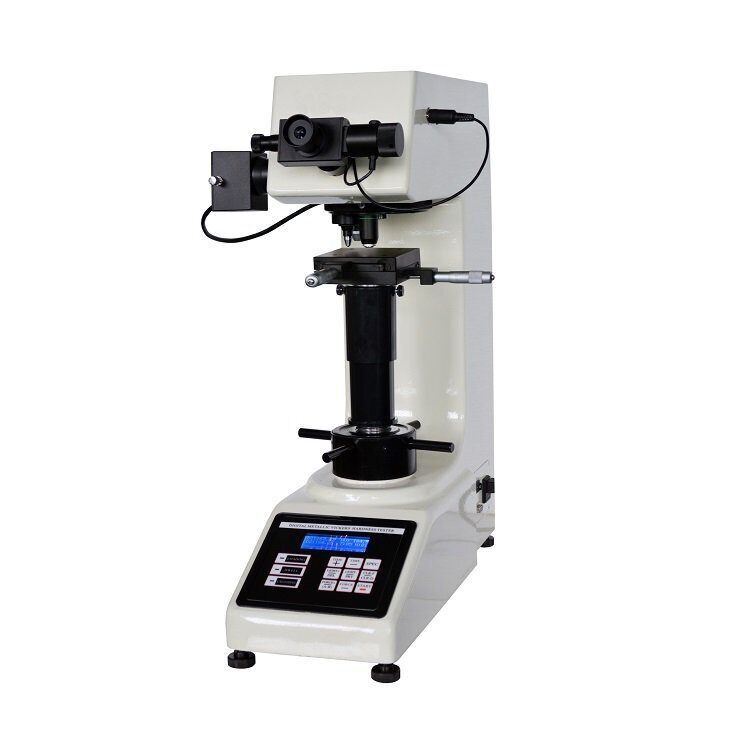

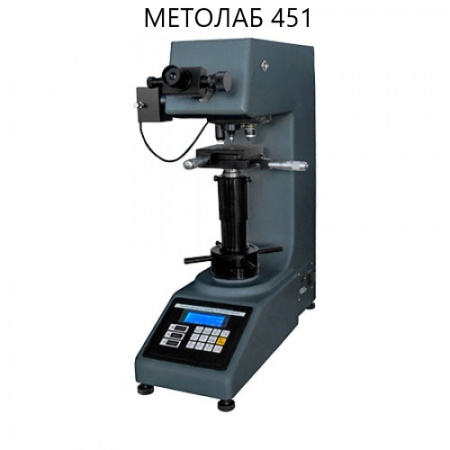

МЕТОЛАБ 451 – стационарный твердомер для измерения различных материалов по методу Виккерса (шкала HV) в полном соответствии с ГОСТ 2999-79. Благодаря своим характеристикам, прибор позволяет измерять твердость сталей, чугуна, цветных металлов, мягких сплавов и других подобных материалов. Твердомер оснащается электронным переключателем величины нагрузки, имеет функциональную возможность ввода значений длины диагонали с панели управления с последующим автоматическим расчетом твердости. Также можно отметить широкий диапазон измеряемых значений (от 5 до 2500 HV) и диапазон прилагаемой нагрузки (от 1 до 50 кг).
</p>
<p>
Отличительные особенности стационарного твердомера по Виккерсу МЕТОЛАБ 451:
</p>
<ul>
<li>Простое и интуитивно понятное управление прибором;</li>
<li>Простота и легкость обслуживания твердомера;</li>
<li>Широкий диапазон измеряемых значений – от 5 до 2500 HV;</li>
<li>Автоматическое приложение испытательных нагрузок в диапазоне: 1 кг (9.8 Н); 2 кг (19.61 Н); 3 кг (29.4 Н), 5 кг (49 Н), 10 кг (98 Н); 20 кг (196.1 Н); 30 кг (294 Н), 50 кг (490 Н);</li>
<li>Цена деления шкалы отсчетного микроскопа: 0,5 мкм при 200х, 1 мкм при 100х;</li>
<li>Твердомер оснащен электронным переключателем величины нагрузки;</li>
<li>Яркий и четкий ЖК дисплей, отображающий всю необходимую служебную информацию, в том числе выбранную шкалу, установленную нагрузку, время выдержки, режим испытаний и пр.;</li>
<li>Автоматическая система нагружения гарантирует высокую точность и повторяемость результатов.</li>
</ul>
<br>
<p>
</p>
Метрологическая информация.<br>
Назначение средства измерений
<p>
Твердомеры Виккерса МЕТОЛАБ 421, МЕТОЛАБ 422, МЕТОЛАБ 451, МЕТОЛАБ 452 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
</p>
<p>
<br>
Описание средства измерений
</p>
<p>
Принцип действия твердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV). Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
</p>
<p>
МЕТОЛАБ 421, МЕТОЛАБ 451 – базовые модели, ввод длины диагоналей отпечатка осуществляется вручную при помощи мембранной клавиатуры.
</p>
<p>
В твердомерах МЕТОЛАБ 422, МЕТОЛАБ 452 значение твёрдости рассчитывается автоматически и отображается на ЖК экране. Возможно подключение твердомеров к компьютеру.
</p>
<p>
</p>
<br>
"Восток-7" - официальный дилер: заводские цены, гарантия и условия поставки.
Наличие: Товар в наличии. Срок отгрузки с поверкой: 17-29 дней
Доставка завтра - 390 ₽
Технические характеристики стационарного твердомера Виккерса МЕТОЛАБ 451
Метрологические и технические характеристики
Испытательные нагрузки по шкалам Виккерса, а также пределы допустимого отклонения нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
|
Испытательные нагрузки, Н |
Пределы допустимого отклонения нагрузок, % |
|
2,942; 4,903; 9,807, 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 |
±1,0 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
|
Модификация твердомера |
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
|
МЕТОЛАБ 421 МЕТОЛАБ 422 |
HV 0,3; HV 0,5 |
от 50 до 1000 |
|
HV 1; HV 2; HV 5; HV 10 |
от 50 до 1500 |
|
|
МЕТОЛАБ 451, МЕТОЛАБ 452 |
HV 1; HV 2; HV 5; HV 10; HV 20; HV 30; HV 50 |
от 50 до 1500 |
Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 4.
Таблица 4 - Метрологические характеристики твердомеров
|
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV |
||||||||
|
от 50 до 125 |
от 125 до 175 |
от 175 до 225 |
от 225 до 275 |
от 275 до 325 |
от 325 до 375 |
от 375 до 425 |
от 425 до 475 |
от 475 до 525 |
|
|
Пределы допускаемой абсолютной погрешности твердомера, HV, (±) |
|||||||||
|
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 |
|
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 |
|
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
|
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 |
|
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
|
HV10, HV20 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
|
HV30, HV50 |
3 |
5 |
6 |
6 |
6 |
7 |
8 |
9 |
10 |
|
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV |
|||||||||
|
от 525 до 575 |
от 575 до 625 |
от 625 до 675 |
от 675 до 725 |
от 725 до 775 |
от 775 до 825 |
от 825 до 875 |
от 875 до 925 |
от 925 до 1075 |
от 1075 до 1500 |
|
|
Пределы допускаемой абсолютной погрешности твердомера, HV, (±) |
||||||||||
|
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- |
|
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
|
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
|
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
|
HV5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 |
|
HV10; HV20 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 |
|
HV30, HV50 |
11 |
12 |
13 |
14 |
15 |
16 |
19 |
18 |
20 |
26 |
|
Примечание 1: Метрологические характеристики действительны для 5 измерений Примечание 2: В твердомерах МЕТОЛАБ 421, МЕТОЛАБ 422 используются шкалы HV 0,3 - HV 10, в твердомерах МЕТОЛАБ 451, МЕТОЛАБ 452 используются шкалы HV 1 - HV 50 |
||||||||||
Технические характеристики твердомеров приведены в таблице 5.
Таблица 5 - Технические характеристики твердомеров
|
Наименование характеристики |
Значение характеристики |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более |
от +10 до +35 80 |
|
Электропитание: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ±22 50 ±0,5 |
|
Габаритные размеры (длина×ширина×высота), мм, не более МЕТОЛАБ 421, МЕТОЛАБ 451 МЕТОЛАБ 422, МЕТОЛАБ 452 |
530х280х630 560х260х670 |
|
Масса, кг, не более |
40 |
Комплектность поставки стационарного твердомера по Виккерсу МЕТОЛАБ 451
|
Наименование |
Количество, шт. |
Примечание |
|
Твердомер МЕТОЛАБ 421, или МЕТОЛАБ 422, или МЕТОЛАБ 451, или МЕТОЛАБ 452 в составе: |
1 |
В соответствии с моделью
|
|
- регулировочная ножка |
4 |
|
|
- наконечник алмазный НП |
1 |
|
|
- стол для испытаний плоский |
1 |
|
|
Сменные части |
1 |
|
|
Принадлежности |
1 |
|
|
Руководство по эксплуатации МЕТОЛАБ 421/422/451/452 - 01 РЭ |
1 |
|
|
Паспорт на меры твёрдости МТВ |
1 |
|
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 67656-17 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Основные сведения о стационарном твердомере по Виккерсу МЕТОЛАБ 451
