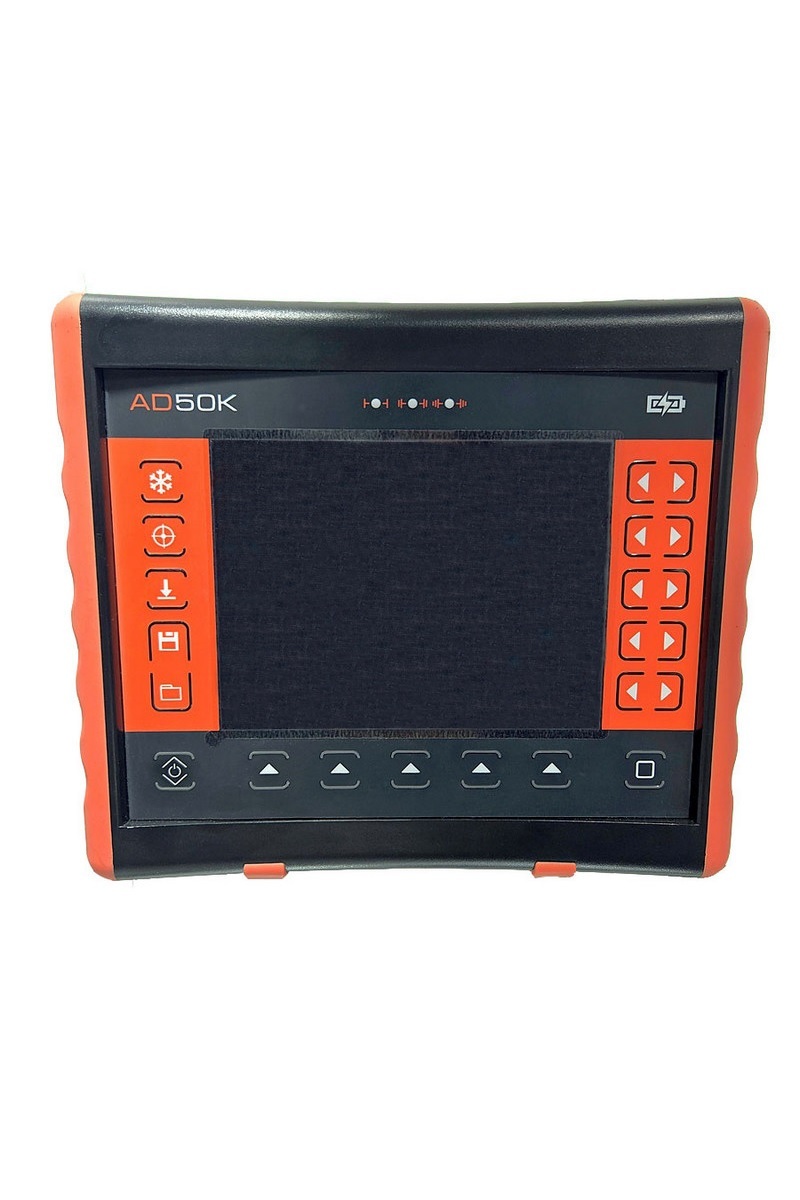

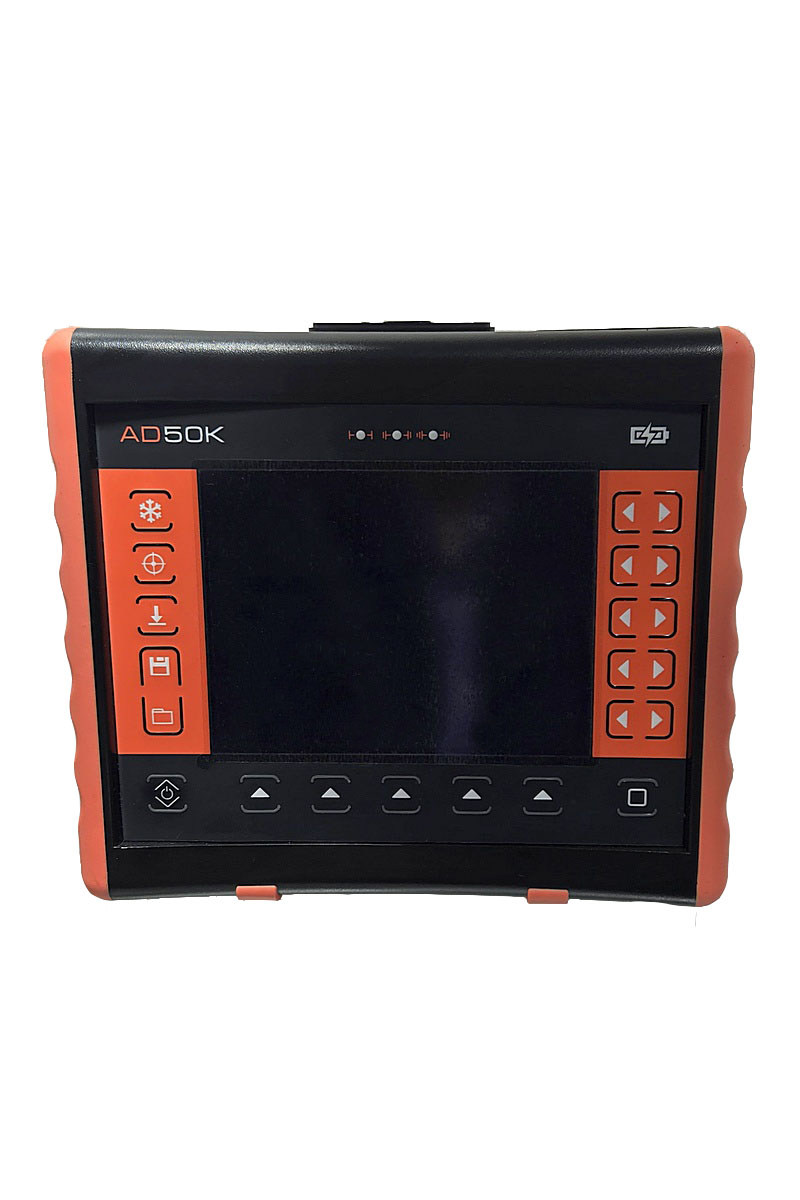

АД-50К акустический импедансный дефектоскоп

Код товара: 000925

Состояние в реестрах:

Внесено в Государственный реестр СИ РФ

648 000 руб.

Наличие: Товар в наличии. Срок отгрузки с поверкой: 61-92 дня

Тип/модель/комплектность:

Базовый комплект, импедансный метод контроля с поверкой

648 000 руб.

Акустический импедансный дефектоп АД-50К (полный к-т, импедансый + метод свободных колебаний+вихретоковый метод) с поверкой

816 000 руб.

Универсальный к-т, импедансный + вихретоковый метод с поверкой

693 600 руб.

Экспертный к-т, импедансый + метод свободных колебаний + вихретоковый метод с поверкой

756 000 руб.

Доставка:

Бесплатно по РФ при сумме заказа более 50.000 руб, если сумма заказа меньше - то 1.000 руб.

0 a

Общая стоимость с доставкой по РФ, Беларуси, Казахстану, Киргизии, Армении:

648 000 a

Описание Технические данные Комплектность Документация

**СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ**
Страна, ответственная организация	Номер в госреестре
Российская Федерация, Росстандарт	не внесено
Российская Федерация, АО "РЖД"	не внесено
Республика Беларусь, Госстандарт	не внесено
Республика Казахстан, КазИнМетр	не внесено
Иные регистры, удостоверения, заключения, разрешения и пр.
	отсутствуют

Назначение средства измерений:

Дефектоскоп АД-50К - это совершенное средства контроля для всей гаммы современных композитных материалов с возможностью реализации и комбинирования различных методов контроля. Схема дефектоскопа имеет четыре генератора и позволяет работать как в импульсном, так и непрерывном режиме возбуждения преобразователя.

Описание средства измерений.
Дефектоскоп композитных материалов АД-50К реализует импедансный, вихретоковый и метод свободных колебаний. Такая универсальность позволяет решать ему все многообразие задач по контролю:

поиск расслоений в композитных материалов, находящихся на различной глубине;
оценка глубины залегания расслоений;
поиск непроклея сотовых конструкций;
поиск объемных дефектов и трещин в углепластиках и прочих электропроводящих материалах;
оценка электропроводности углепластиков;
измерение толщины покрытий на углепластиках.

Память прибора позволяет сохранять сигнал, его спектральную характеристику, параметры настройки и результаты измерения.
Акустический дефектоскоп АД-50К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) и вихретоковых преобразователей.
Дефектоскоп АД-50К сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Лёгкий вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.

Отличительные особенности дефектоскопа АД-50К:

Одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулирование усиления во временной и спектральной области.

Цветовая развертка типа "водопад", позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК. Высокая информативность развертки позволяет суммировать данные о сигнале и находить дефекты там, где другие приборы не дают результата.

Три независимые зоны в частотной области, позволяющие реализовывать любые методики работы

Дифференциальный режим, позволяющий записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним.

Непрерывный режим возбуждения с отображением сигнала в комплексной плоскости

Комбинирование различных режимов отображения информации

"Восток-7" является официальным дилером производителя "КРОПУС": представленные цены, гарантия и условия поставки являются заводскими.

ДЕМОНСТРАЦИЯ: для детального ознакомления со всеми возможностями дефектоскопа можно приехать в офис нашего партнёра и опробовать прибор непосредственно на ваших изделиях, или же вы можете прислать эти изделия к нам, а мы проведём на нём измерения и скажем подходит ли он для решения ваших задач, либо необходимо использовать дефектоскоп другого типа. Также для ознакомления рекомендуется скачать "Паспорт и методика поверки" из вкладки "Документация" - расположена правее от текущей вкладки "Описание".

Дополнительные принадлежности первой необходимости.

Дополнительные принадлежности рекомендуемые.

Ближайшие аналоги по метрологическим и техническим характеристикам, ценам.

СПИСОК ОРГАНИЗАЦИЙ В РФ, ОКАЗЫВАЮЩИХ УСЛУГУ ПОВЕРКИ СРЕДСТВ ИЗМЕРЕНИЙ ДАННОГО ТИПА

Импульс возбуждения

комбинированный - радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется. Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора 20±1В

Диапазон рабочих частот

от 50 Гц до 2 МГц

Предел допускаемой относительной погрешности установки частоты возбуждения преобразователя

0.1 %

Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот

от 1 до 40 кГц

Общий диапазон регулировки усиления сигнала на входе

110 дБ

Раздельная регулировка усиления сигнала

Предварительный усилитель: 0 - 70 дБ

Цифровое усиление : 0 - 40 дБ

Усиление в спектральной области: 0 - 100 дБ

Шаг регулировки усиления

0.1 - 1 - 2 - и 10 дБ

Тип приемника

линейный, квадратурный, согласованный

Оконные функции

прямоугольная, Хэмминга, Хеннинга, Блэкмана

Дифференциальный режим

есть

Автоматическая балансировка преобразователя

есть

Типы используемых преобразователей

импедансный раздельно-совмещенный

импедансный совмещенный

ударный с микрофонным приемником

ударный с пьезоэлектрическим приемником

вихретоковый

Реализуемые методы контроля

импедансный

свободных колебаний

вихретоковый

Отображение сигнала

радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад"

Зоны контроля

три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области

Автоматическая Сигнализация Дефектов (АСД)

световая и звуковая, индивидуальная логика определения дефекта в зоне

Дисплей

Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет

Память

100 настроек
1000 протоколов контроля

Интерфейс

USB

Разъем подключения преобразователей

LEMO FGG.1B 6 pin + 10 pin

Аккумулятор дефектоскопа

Тип UCD-52. Li-ion 10.8 В, 5000 mА/ч

Время работы дефектоскопа

6-8 часов от аккумуляторов

Внешнее питание дефектоскопа

блок питания от сети 220 В, 50Гц AC

15В / 2,5А DC

Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,5 кг с аккумуляторами

Производитель РФ: НПЦ КРОПУС
