Объект-микрометры

Код товара: 001194

Состояние в реестрах:

Внесено в Государственные реестры СИ РФ и Казахстана

28 900 руб.

Наличие: Товар в наличии. Количество товара: 24 шт. Срок отгрузки с поверкой: 22-23 дня

Тип/модель/комплектность:

ОМО с поверкой

28 900 руб.

ОМП с поверкой

49 900 руб.

0,01-0,1-ОМП без поверки

8 700 руб.

0,01-ОМП без поверки

7 400 руб.

Доставка:

Бесплатно по РФ при сумме заказа более 50.000 руб, если сумма заказа меньше - то 1.000 руб.

1 000 a

Общая стоимость с доставкой по РФ, Беларуси, Казахстану, Киргизии, Армении:

29 900 a

Описание Технические данные Комплектность Документация

**СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ**
Страна, ответственная организация	Номер в госреестре
Российская Федерация, Росстандарт	590-63 и 28962-16
Российская Федерация, АО "РЖД"	не внесено
Республика Беларусь, Госстандарт	не внесено
Республика Казахстан, КазИнМетр	KZ.02.03.07645-2017/28962-16
Иные регистры, удостоверения, заключения, разрешения и пр.
	отсутствуют

Изготовитель: ПО "ЛОМО" (СССР).
Состояние: с хранения или восстановленный.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

Назначение средства измерений
Объект-микрометры ОМО (для отраженного света) и ОМП (для проходящего света) (далее - ОМ) предназначены для определения увеличения линейного поля зрения микроскопов, проекторов, цены деления окулярных шкал и сеток, измерения линейных размеров микрообъектов и выполнения иных расчётов, основанных на измерении и обработке линейных размеров в поле зрения оптического микроскопа в проходящем и отражённом свете, тёмном поле, фазовом контрасте, люминесценции, поляризации и при иных видах исследований. В цифровых микроскопах применяются для калибровки цифровой системы визуализации и документирования микроскопа для последующего автоматического измерения расстояний средствами программного обеспечения. Также выпускаются универсальные объект-микрометры ОМ-У для отражённого и проходящего света.

Описание средства измерений
Принцип действия ОМ - измерение длины методом сравнения путём наложения изображения его шкалы на измеряемый объект.

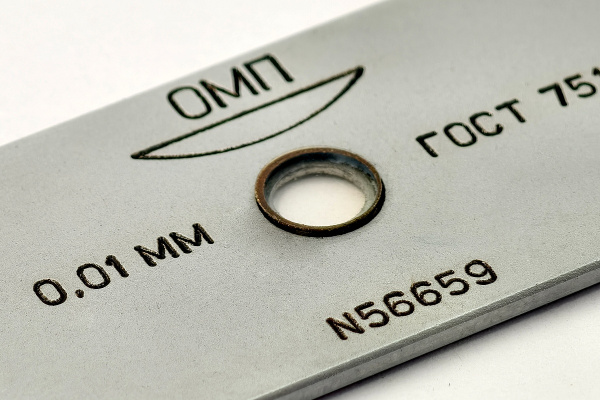

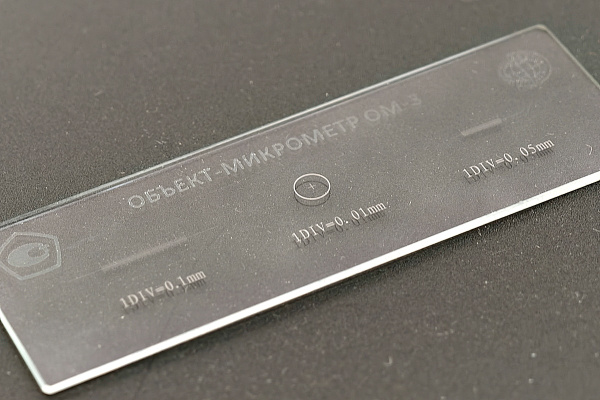

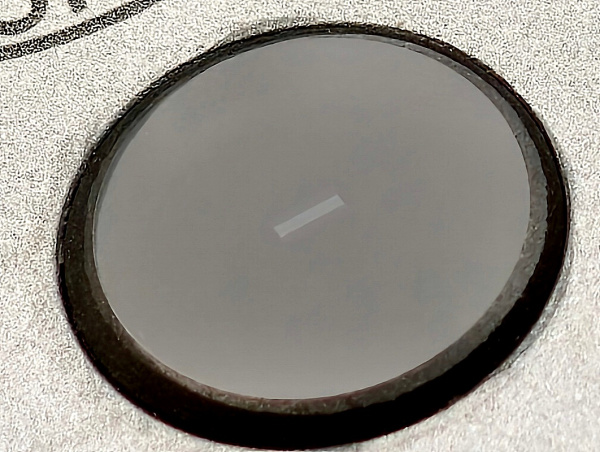

ОМ представляет собой стеклянную пластину прямоугольного сечения. Шкаловая поверхность расположена в центре пластины. На шкаловой поверхности методом фотолитографии нанесены штрихи: позитив (для проходящего света) или негатив (для отраженного света). Справа и слева от основной шкалы может быть нанесено не более четырёх штрихов с тем же шагом.

Модификации объект-микрометров
Номер в госреестре	Наименование СИ	Производитель	Выпуск
78033-20 (Россия)	ОМ-У	ООО "Альтами", г. С-Петербург	Изготавливаются с 2020 г.
590-63 (СССР-Россия)	ОМО	ОАО "ЛОМО", г. С-Петербург	Прекращён в 1990-х гг.
	ОМП
28962-16 (Россия) KZ.02.03.07645-2017/28962-16 (Казахстан)	ОМ-0	АО "НПП "Эталон", г. Омск	Прекращён в 2007 г.
	ОМ-П
не внесены	0,01-ОМП	Amittary, КНР	Изготавливаются
	0,01-0,1-ОМП

Внешний вид объект-микрометров
ОМ-У

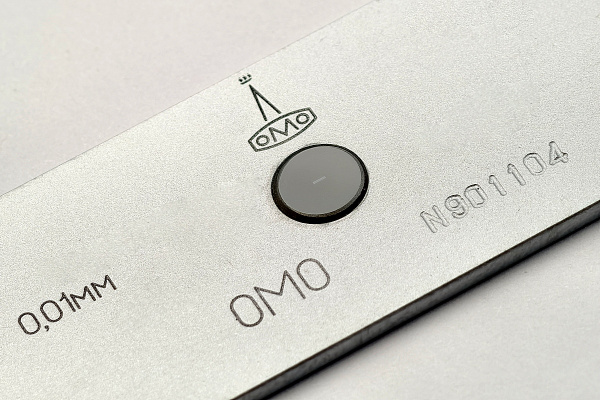

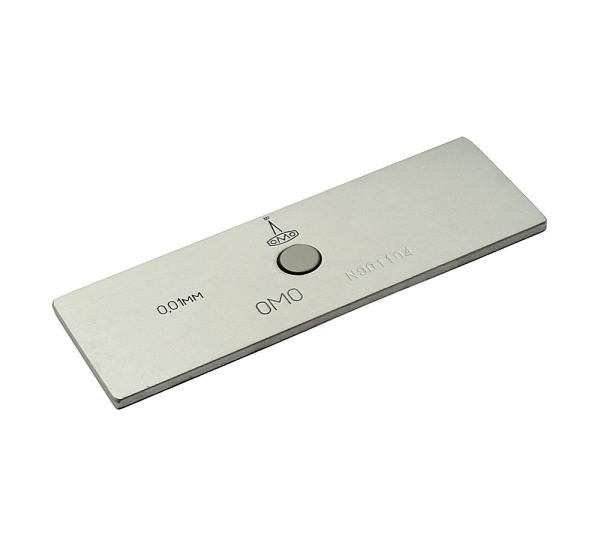

ОМО
ОМП
ОМ-О
ОМ-П
0,01-ОМП

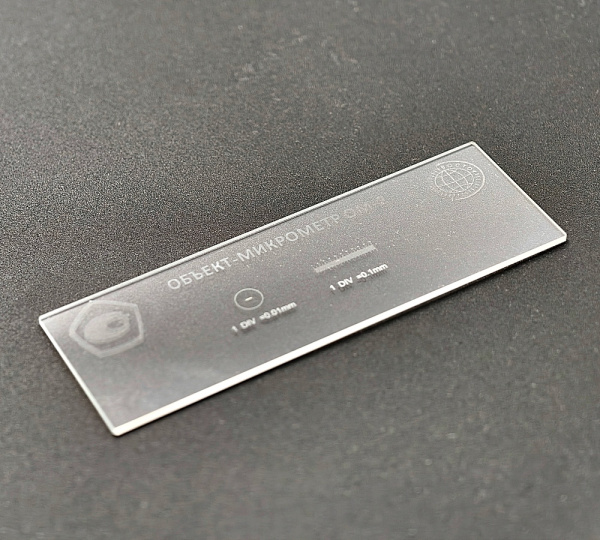

0,01-0,1-ОМП

Работа с объект-микрометром.

Объективный микрометр (объект-микрометр) имеет стеклянную или металлическую пластинку, на которой нанесена шкала (длиной обычно 1 мм) с делениями через 0,01 мм (10 мкм). В микроскопах при помощи окуляра со шкалой (окуляр-микрометра) измеряют микроскопические объекты: величину зёрен, глубину цементованного и азотированного слоёв, и др. В связи с тем, что увеличение микроскопа зависит от комбинации окуляра и объектива, то цена деления окуляра со шкалой будет зависеть от того, в паре с каким объективом рассматривается в окуляре контролируемое изделие. Поэтому возникает необходимость для каждого объектива в отдельности определить цену деления шкалы окуляра.
Цена деления шкалы окуляра зависит от увеличения объектива: она тем меньше, чем больше увеличение объектива. Цену деления шкалы определяют для каждого сочетания объектива и окуляра при помощи объект-микрометра.
Для определения цены деления шкалы окуляра можно воспользоваться следующими рекомендациями:

включить микроскоп;
убедиться, что в микроскоп вставлен окуляр со шкалой;

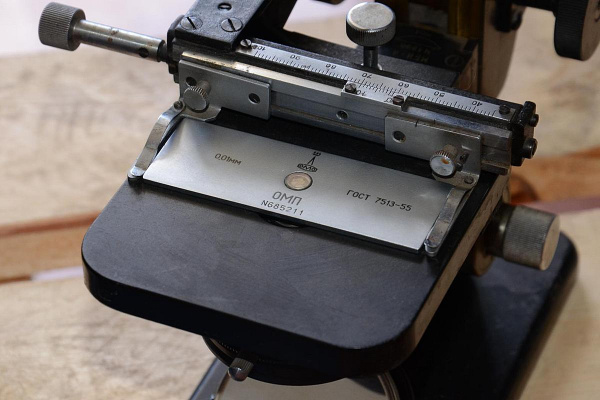

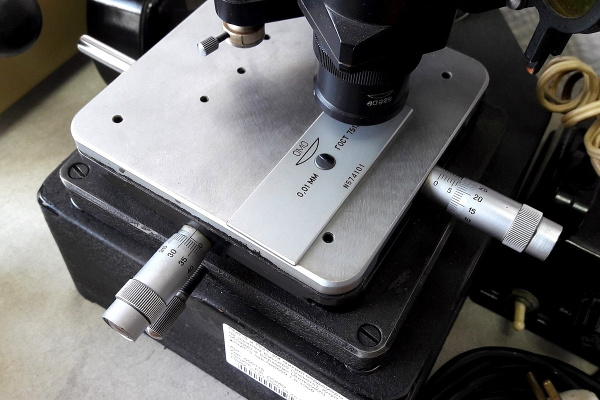

объект-микрометр поместить на предметный столик микроскопа и вращением ручек грубой и плавной настройки получить резкое изображение его шкалы;

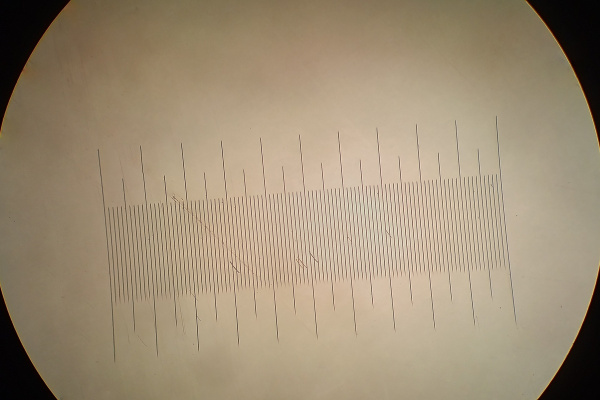

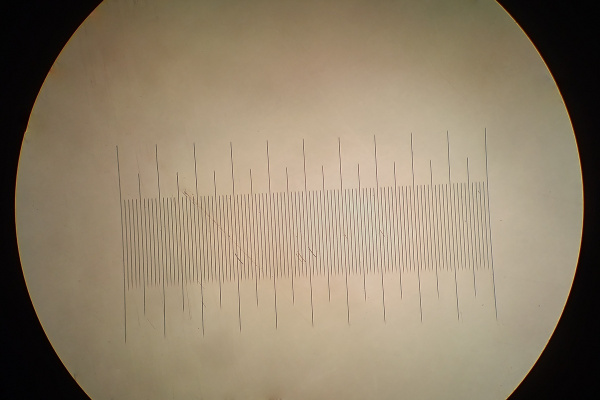

совместить изображение шкалы объект-микрометра с изображением шкалы окуляра, что достигается перемещением предметного столика микроскопа и поворотом всего окуляра в окулярном тубусе.

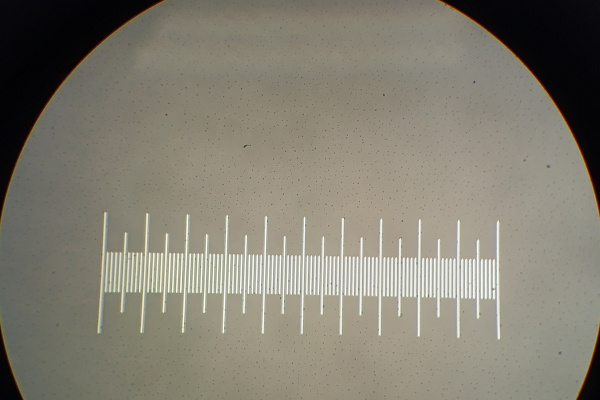

Определение цены деления шкалы окуляра

Рис. Определение цены деления шкалы окуляра

после совмещения шкал подсчитать число делений объект-микрометра, укладывающихся в некоторое число делений шкалы окуляра при полном совпадении крайних выбранных рисок;
цена деления окулярной шкалы определяется по формуле: L = (NS)/n, где L — цена деления окуляр-микрометра; N — число делений объект-микрометра; S — цена одного деления объект-микрометра (см. маркировку на объект-микрометре и в сертификате калибровки), n — число делений окуляр-микрометра, совпадающих с числом делений объект-микрометра.

Метрологические и технические характеристики объект-микрометров российского производства
Наименование характеристики	Значение
Длина основной шкалы, мм	1,0000±0,0005
Цена деления, мм	0,01
Количество интервалов основной шкалы	200
Расстояние между серединами соседних штрихов первых 10 делений шкалы, мм	0,0050±0,0003
Пределы допускаемой абсолютной погрешности, мм	±0,0001
Ширина штрихов шкалы, мм	0,0020±0,0005
Габаритные размеры (без футляра), мм, не более	80х30х3
Масса (без футляра), кг, не более	0,035
Средний срок службы, лет, не менее	6
Условия эксплуатации по категории УХЛ 4.2 ГОСТ 15150-69 со следующими уточнениями:
- температура окружающей среды, °С	от +15 до +35
- верхнее значение относительной влажности при 25 °С, %	80

Метрологические и технические характеристики объект-микрометров китайского производства
Наименование характеристики	Значение
Модификация	0,01-ОМП	0,01-0,1-ОМП
Шкала	0,01	0,01	0,1
Длина основной шкалы, мм	1,0000±0,0005		10,000±0,005

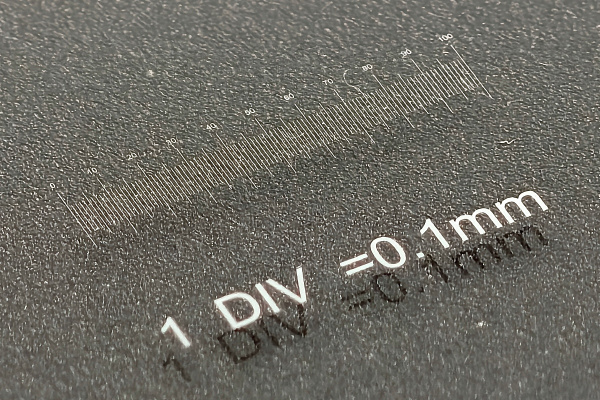

Цена деления, мм	0,01 (=10 мкм)		0,1 (=100 мкм)
Количество делений в шкале, шт.	100		10
Пределы допускаемой абсолютной погрешности, мм	±0,0001		±0,001
Ширина штрихов шкалы, мм	0,003±0,0005		0,03±0,005
Габаритные размеры, без футляра, не более, мм	75251
Масса (без футляра), кг, не более	0,03
Средний срок службы, лет, не менее	7
Условия эксплуатации по категории УХЛ 4.2 ГОСТ 15150-69 со следующими уточнениями:
- температура окружающей среды, °С	+15…+35
- верхнее значение отн. влажности при 25 °С, %	80

Габариты, мм (Справочник "Номенклатура" (Общие)) 80х30х3

Вес, кг (Справочник "Номенклатура" (Общие)) 0,035

Сравнить товар

Наименование	Количество
Объект-микрометр	1 шт.

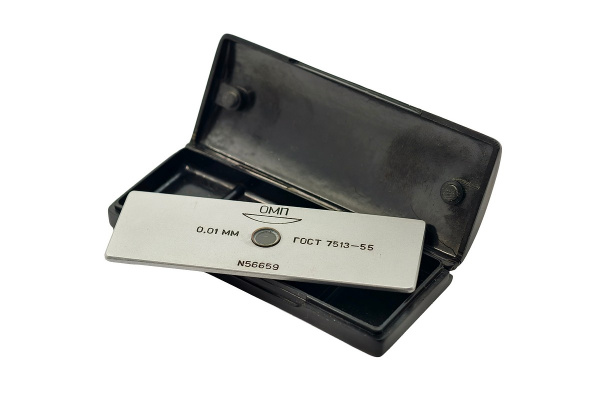

Футляр	1 шт.
Упаковка	1 шт.
Паспорт (при наличии)	1 экз.
Методика поверки (доступна для скачивания в разделе "Документация")	1 экз.
Свидетельство о поверке (по запросу)	1 экз.

ГОСТ 7513-75 Объект-микрометр. Технические условия.

Объект-микрометр ОМО. Паспорт.

Объект-микрометр ОМП. Паспорт.

Объект-микрометры ОМО, ОМП. Методика поверки.

Объект-микрометры ОМ-О, ОМ-П. Паспорт.

Объект-микрометры ОМ-О, ОМ-П. Методика поверки.

Объект микрометры модификаций 0,01-ОМП и 0,01-0,1-ОМП. Паспорт и Руководство по эксплуатации
