Микроскопы отсчётные по Бринеллю

Что представлено на странице:

Микроскоп МПБ-2 (лупа Бринелля, увеличение ×24). Это «рабочая лошадка» цехов. Внутри — окуляр со шкалой, цена деления 0,05 мм. Поле зрения позволяет измерять отпечатки диаметром от 0 до 6,5 мм. Для большинства конструкционных сталей (нагрузки 3000 кгс, шарик 10 мм) этого более чем достаточно..

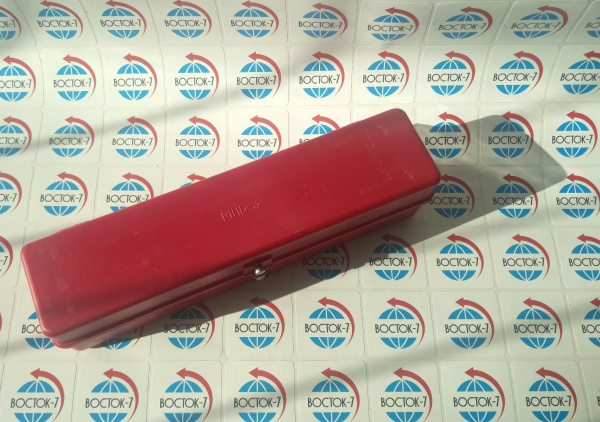

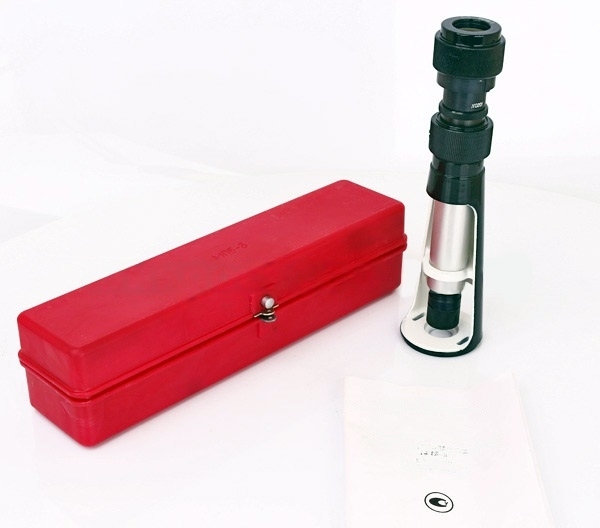

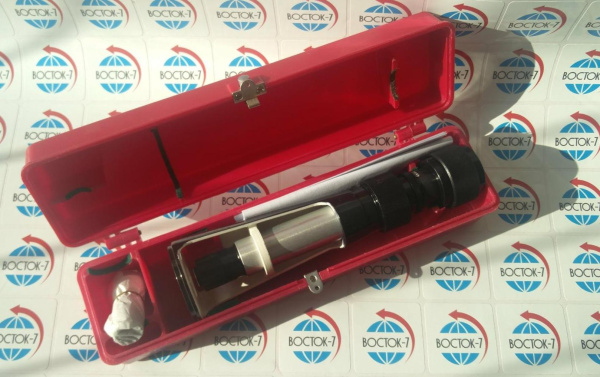

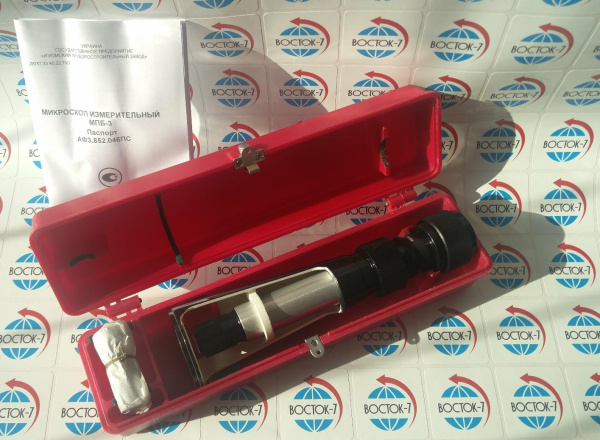

Микроскоп МПБ-3 (увеличение ×50). Прибор для «тонкой работы». Цена деления шкалы 0,02 мм, что соответствует погрешности измерения диаметра на уровне ±0,02 мм. Зачем это нужно? Когда вы испытываете мягкие цветные металлы или тонкие листы малым шариком (2,5 мм или 1,25 мм), относительная ошибка в диаметре даёт колоссальный разброс твёрдости HB. Поэтому высокая разрешающая способность МПБ-3 — не прихоть, а требование метода..

Цифровые измерительные микроскопы с камерами и программным обеспечением — такие приборы выводят изображение на экран, где с помощью ПО можно автоматически или вручную измерить диаметр отпечатка, рассчитать площадь и даже сразу получить значение твёрдости. Микроскопы с улучшенной оптикой и подсветкой — модели, оптимизированные для работы с разными типами металлов и сплавов, включая материалы с тёмной или шероховатой поверхностью.

Где эти микроскопы применяются? (Не только цеха) Область использования намного шире, чем просто «измерение твёрдости».

Металлургия и машиностроение: контроль качества после термической обработки. Например, если после закалки и отпуска стали 40Х твёрдость по Бринеллю должна составлять 217–248 HB, оператор с микроскопом МПБ-2 за 15 секунд определяет, ушла ли деталь в брак.

Нефтегазовый сектор: оценка состояния металла трубопроводов без вырезки. Переносной твердомер Бринелля (шариковый индентор) делает отпечаток на трубе, а микроскоп тут же считывает его диаметр — это основа экспертизы промышленной безопасности.

Научные лаборатории: при исследовании новых сплавов, когда строится зависимость «твёрдость – структура», критичен каждый микрометр диаметра. Для таких задач выбирают МПБ-3 или цифровую систему, способную интегрироваться с программами машинного зрения для автоматической классификации отпечатков.

Образование: на кафедрах материаловедения студенты наглядно изучают влияние деформации на твёрдость, а микроскоп с наглядной шкалой позволяет понять связь между усилием вдавливания и размером отпечатка.

Как выбрать микроскоп из представленных на сайте Выбор зависит от задач, объёма работ и требований к точности:

Точность измерений: если нужны максимально надёжные результаты, обратите внимание на цену деления шкалы и наличие калибровки. У классических МПБ цена деления может быть 0,02–0,05 мм, у цифровых систем — до 0,001 мм за счёт программного масштабирования.

Удобство работы: цифровые микроскопы с выводом на экран снижают утомляемость оператора и уменьшают субъективную погрешность, связанную с человеческим фактором.

Тип образцов: для тёмных, окисленных или грубых поверхностей важна качественная подсветка и хорошая контрастность изображения. Некоторые модели имеют коаксиальную или кольцевую LED-подсветку.

Автоматизация расчётов: модели с ПО могут автоматически рассчитывать HB, сохранять результаты в отчётах, экспортировать данные в Excel или PDF — это критично для лабораторий с большим потоком образцов.

Портативность: если микроскоп нужен для выездных испытаний или работы в цехе, выбирайте компактные и лёгкие модели. Классические МПБ обычно более мобильны, чем стационарные цифровые системы.

Совместимость и поверка: убедитесь, что прибор внесён в Госреестр средств измерений (если требуется для официальных испытаний) и имеет свидетельство поверки.

Эргономика и дополнительные аксессуары: наличие сменных объективов, защитных стёкол, кейса для транспортировки и удобной подставки может существенно упростить эксплуатацию.

Что такое метод Бринелля простыми словами.

Представьте, что вы давите шариком на кусок пластилина — остаётся ямка. По размеру этой ямки можно понять, насколько пластилин «твёрдый». В металлургии делают то же самое, только с металлом и очень точно. Микроскоп нужен, чтобы разглядеть края этой ямки и измерить её размер с точностью до долей миллиметра. Одни микроскопы показывают ямку в окуляр, и вы сами считаете деления, другие выводят картинку на экран и сами считают размер. Если вам нужно быстро и много проверять деталей — лучше взять цифровой. Если редко и в полевых условиях — подойдёт простой и лёгкий аналоговый.

Таким образом, выбор микроскопа должен опираться на баланс между требуемой точностью, удобством работы и спецификой ваших задач — будь то научные исследования, промышленный контроль или обучение.
