Образцы шероховатости поверхности (сравнения), компараторы

Образец шероховатости сравнения (ОШС, компаратор)— это набор металлических пластин с разной степенью шероховатости поверхности. Каждая пластина имитирует определённый вид обработки (точение, фрезерование или шлифование). Производятся по ГОСТ 9378-93. Параметры шероховатости указаны на нерабочей стороне пластины.

Проверка выполняется визуально и на ощупь: деталь прикладывают к эталону шероховатости и сравнивают поверхности. Метод позволяет получить быструю оценку и не требует электропитания.

Области применения

Образцы шероховатости используются в следующих сферах:

• В цехах механической обработки (точение, фрезерование, шлифование) — для оперативной проверки качества обработки перед переходом к следующей операции.

• При пескоструйной и дробеструйной очистке металлических конструкций — для контроля состояния поверхности перед нанесением покрытий.

• На машиностроительных предприятиях для входного, межоперационного и приёмочного (выходного) контроля качества, а также в учебных центрах для обучения.

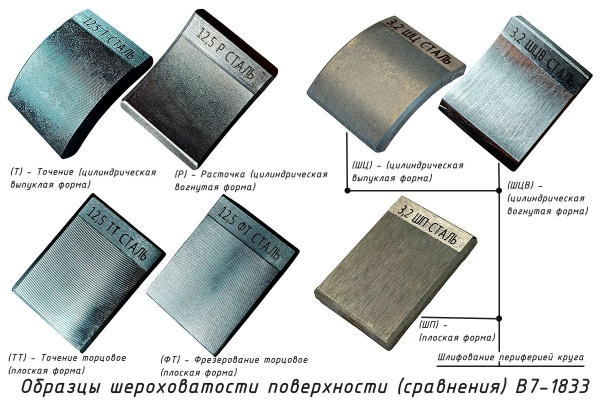

Виды образцов шероховатости

В зависимости от способа обработки и формы различают следующие образцы.

С прямолинейным расположением неровностей:

• Точение (Т). Цилиндрическая выпуклая форма. Воспроизводит след токарного резца.

• Расточка (Р). Цилиндрическая вогнутая форма. Воспроизводит след расточного резца.

• Фрезерование цилиндрическое (ФЦ). Плоская форма. Воспроизводит след цилиндрической фрезы.

• Строгание (С). Плоская форма. Воспроизводит след строгального резца.

• Шлифование периферией круга (ШП, ШЦ, ШЦВ). Плоская, цилиндрическая выпуклая или цилиндрическая вогнутая форма. Воспроизводит след абразивного круга.

С дугообразным расположением неровностей:

• Точение торцовое (ТТ). Плоская форма. Воспроизводит след при торцовой обработке на токарном станке.

• Фрезерование торцовое (ФТ). Плоская форма. Воспроизводит след торцовой фрезы.

Приведённый перечень включает наиболее распространённые типы. Полный список образцов (включая ФТП, ШТ, ШЧ, Э и др.) указан в таблице 1 ГОСТ 9378-93.

Перед использованием нужно очистить поверхность детали от загрязнений, обеспечить хорошее освещение, приложить образец и визуально сравнить поверхности.
