Вискозиметр проточный чашечный ВЗ модификации ВЗ-246П (погружного типа) с поверкой
Код товара: 002021
Внесено в Государственный реестр СИ РФ
Наличие: Товар в наличии. Количество товара: 37 шт. Срок отгрузки с поверкой: 4-7 дней Узнать срок отгрузки: +7 (495) 740-06-12
Бесплатно по РФ при сумме заказа более 50.000 руб, если сумма заказа меньше - то 1.000 руб.
1 000 a руб.
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 92069-24 |
| Российская Федерация, АО "РЖД" |
не внесено |
| Республика Беларусь, Госстандарт |
не внесено |
| Республика Казахстан, КазИнМетр |
не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

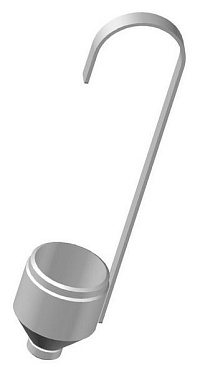

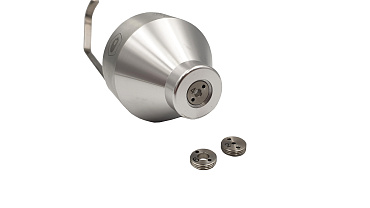

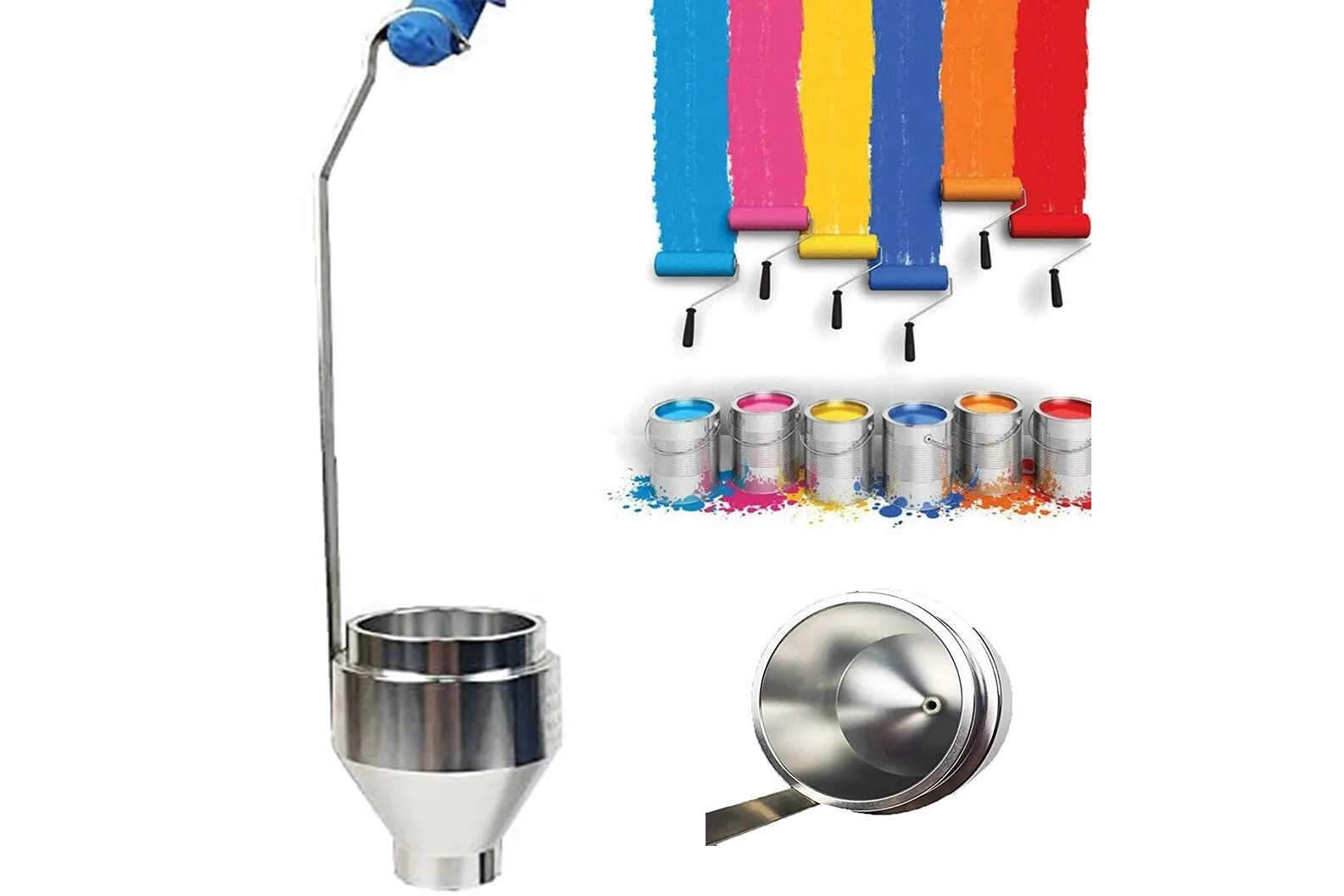

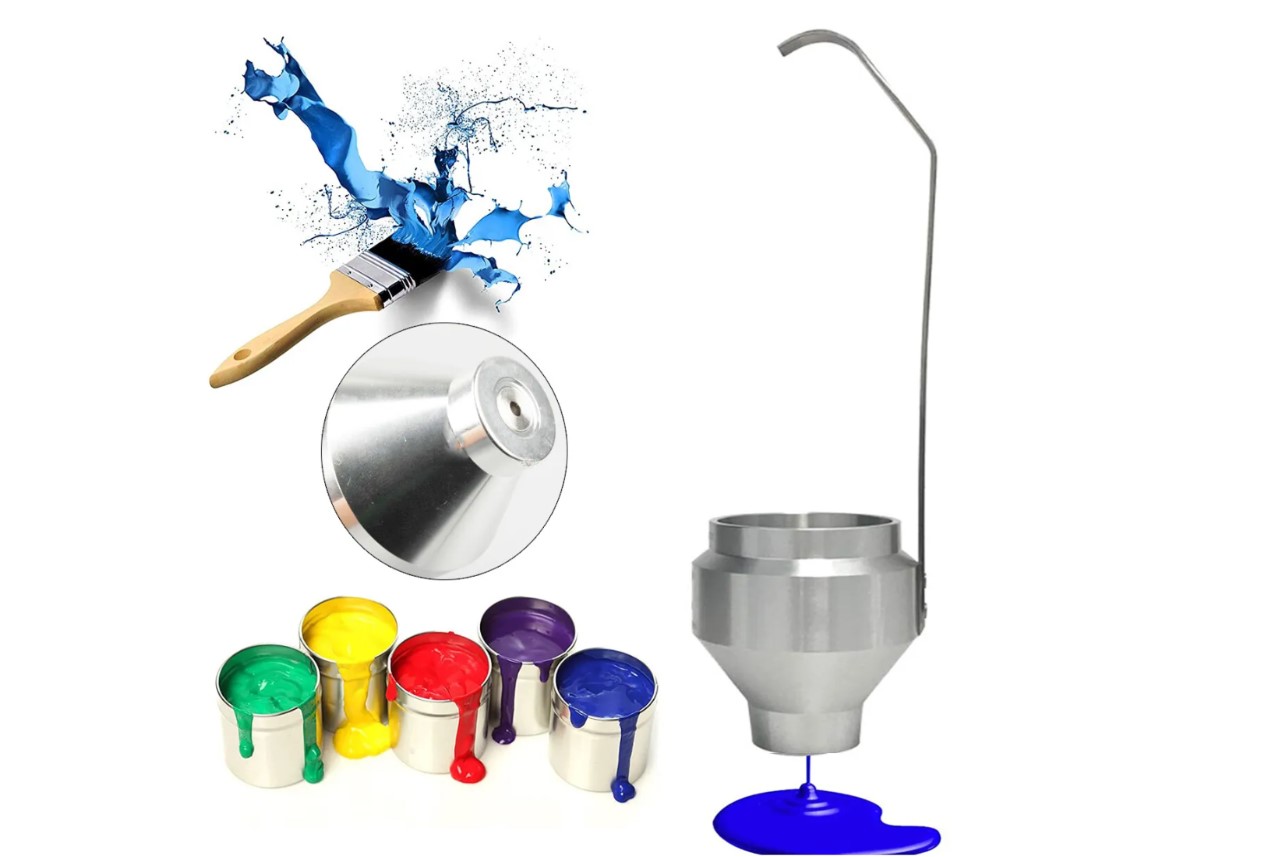

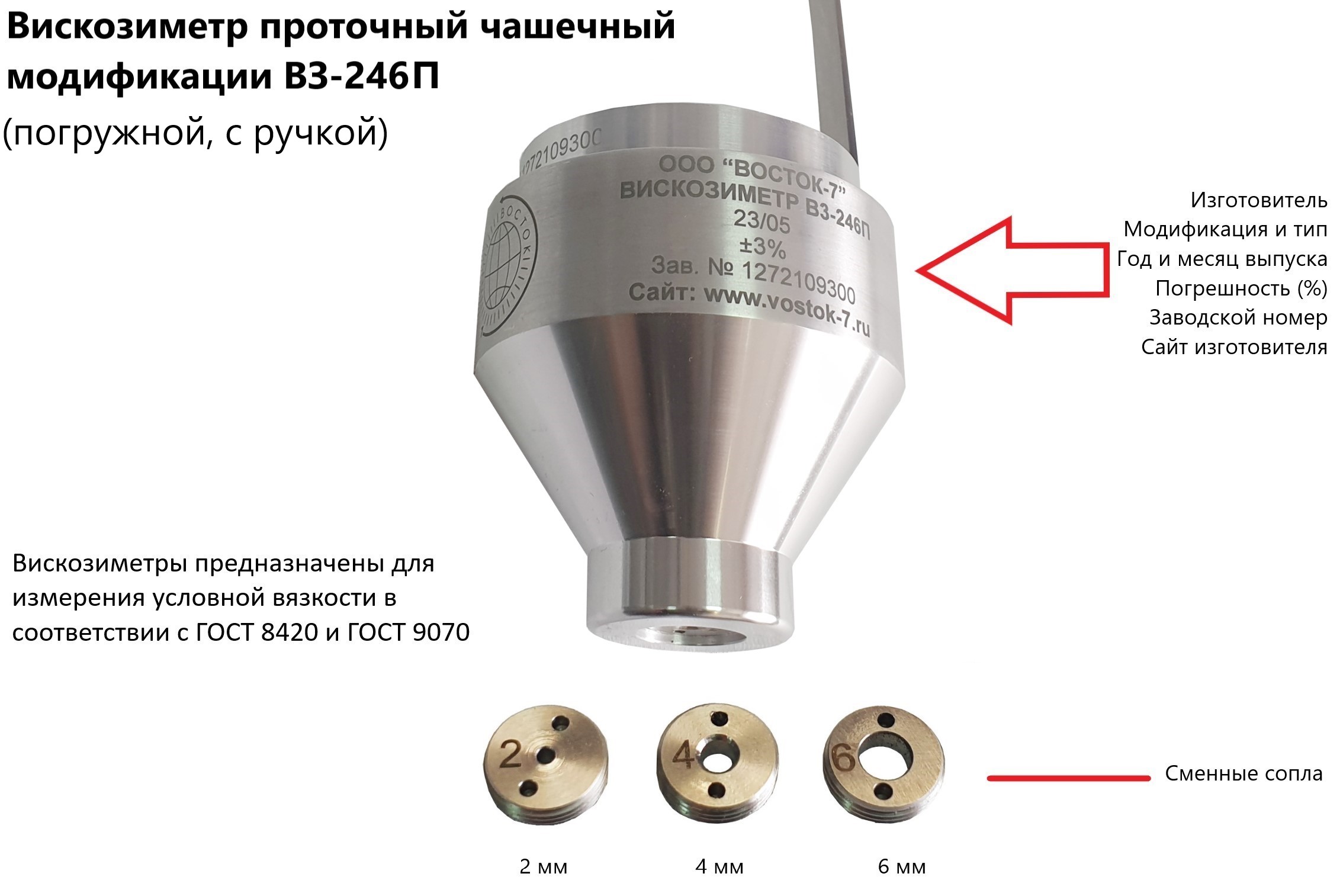

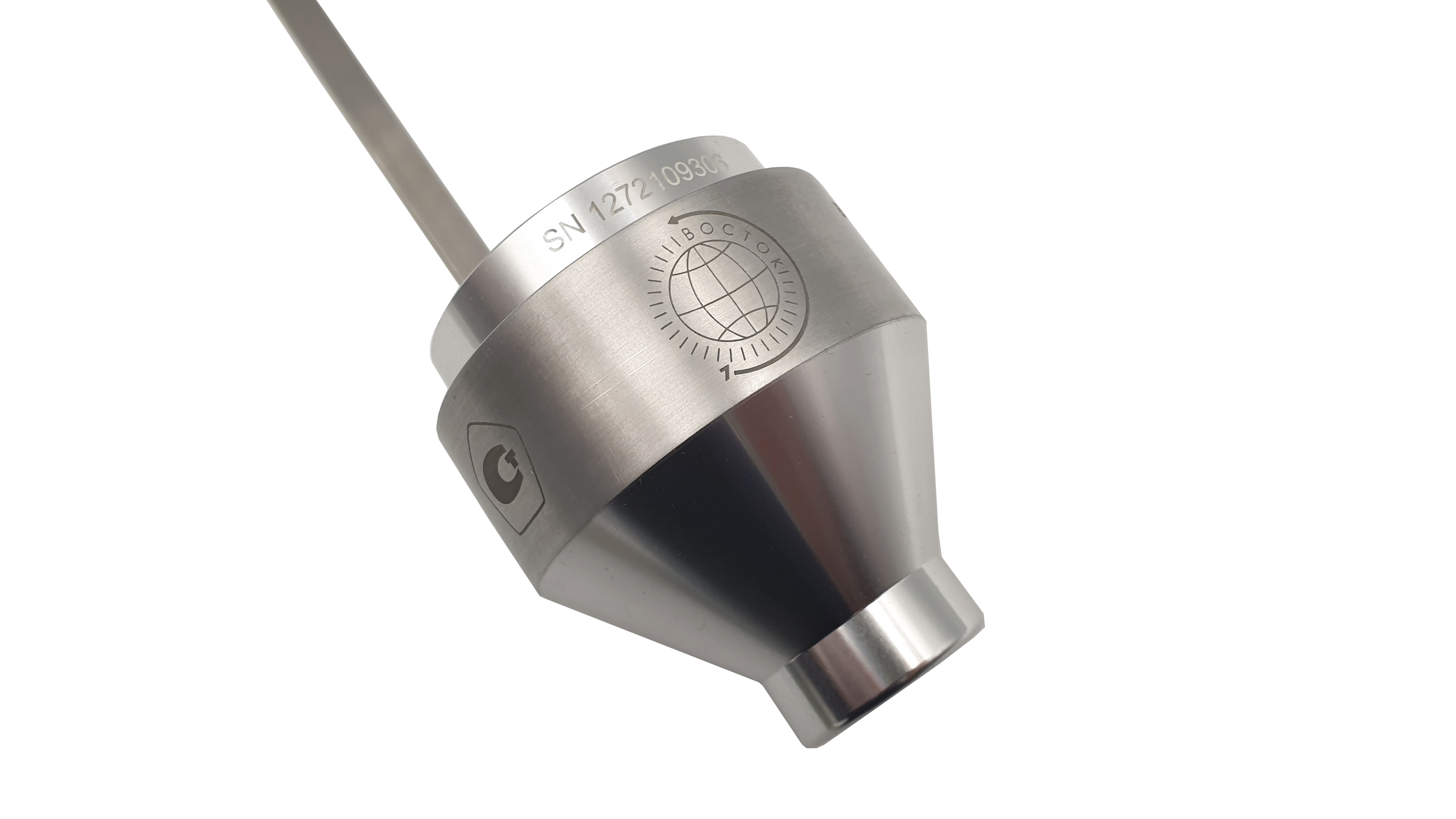

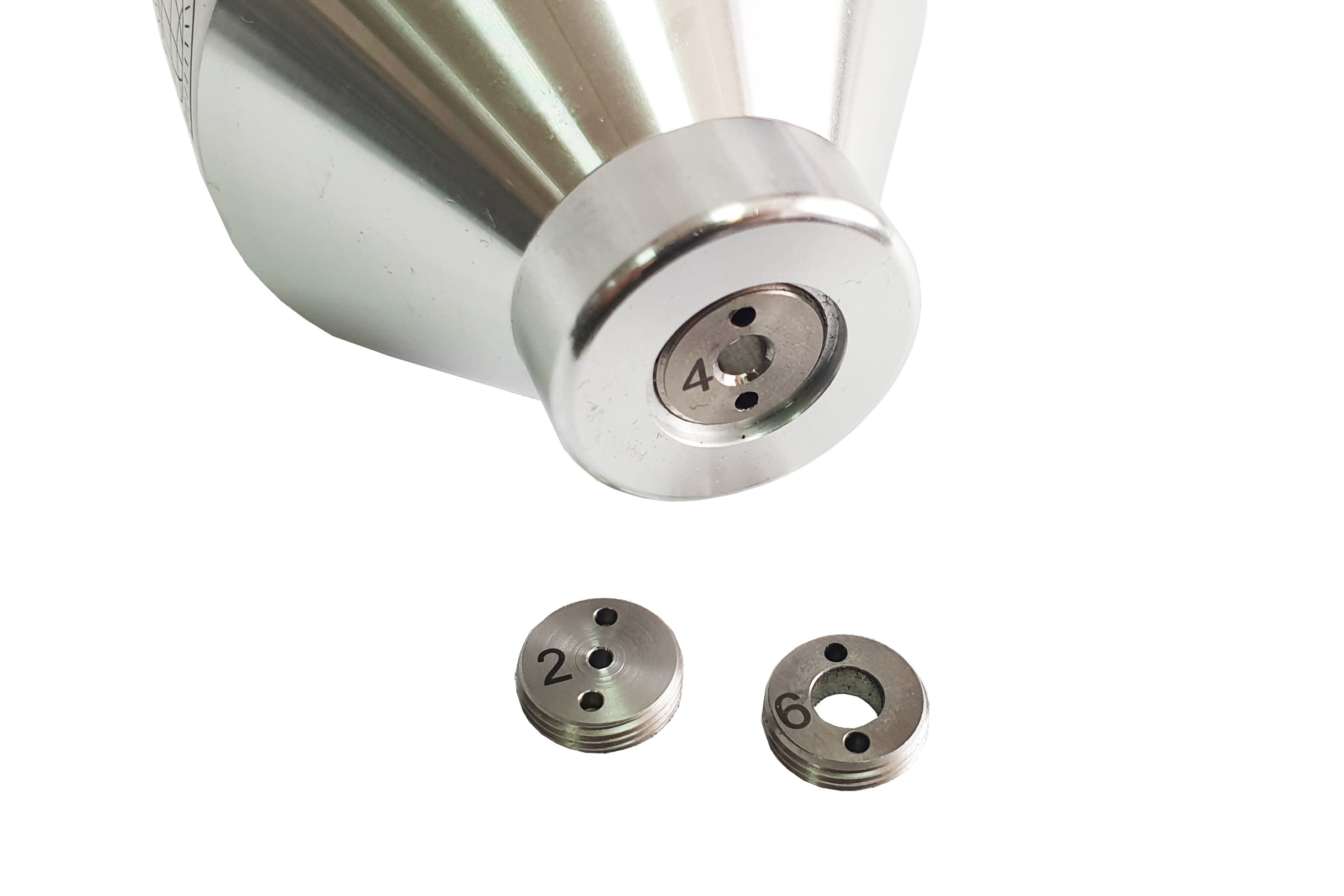

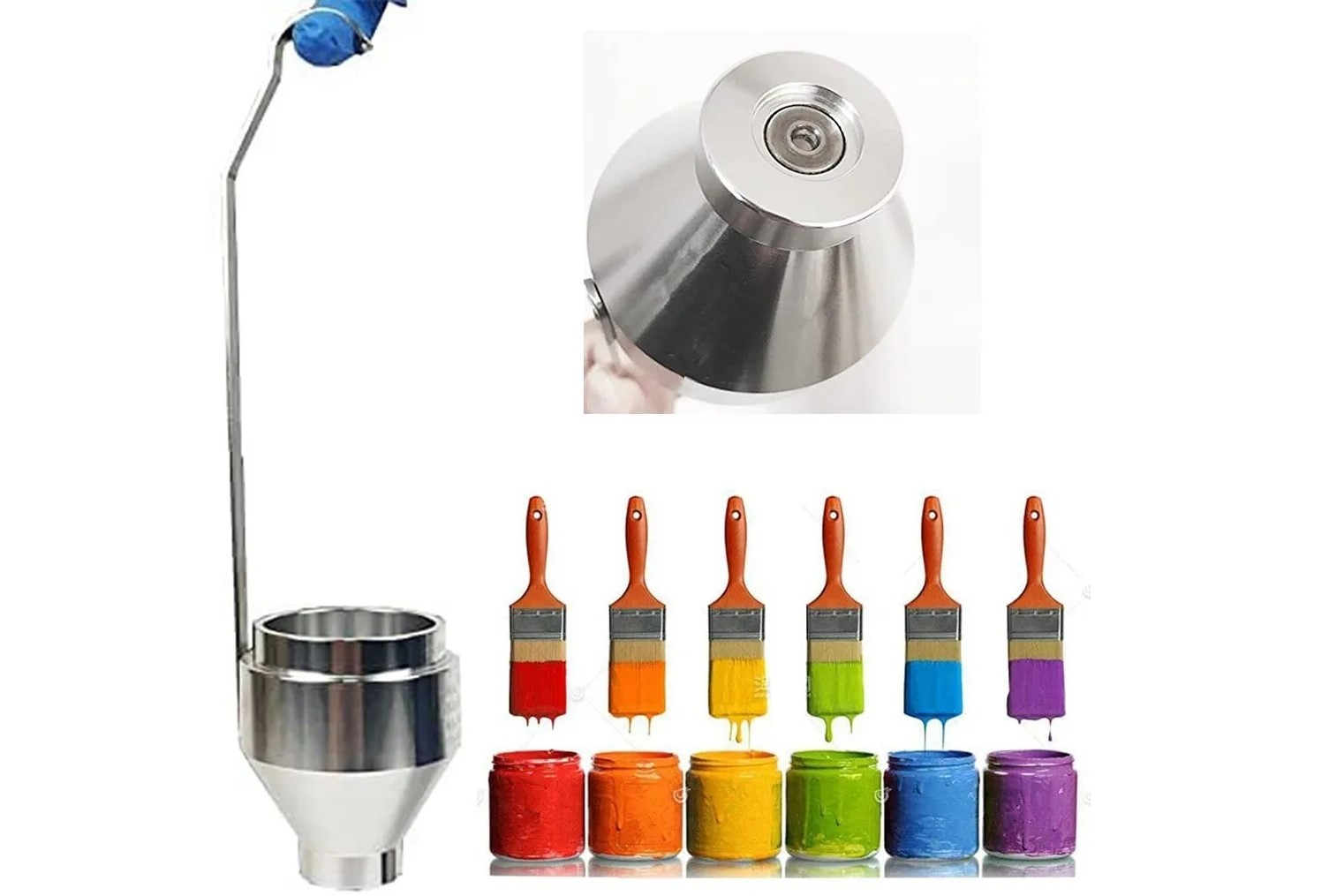

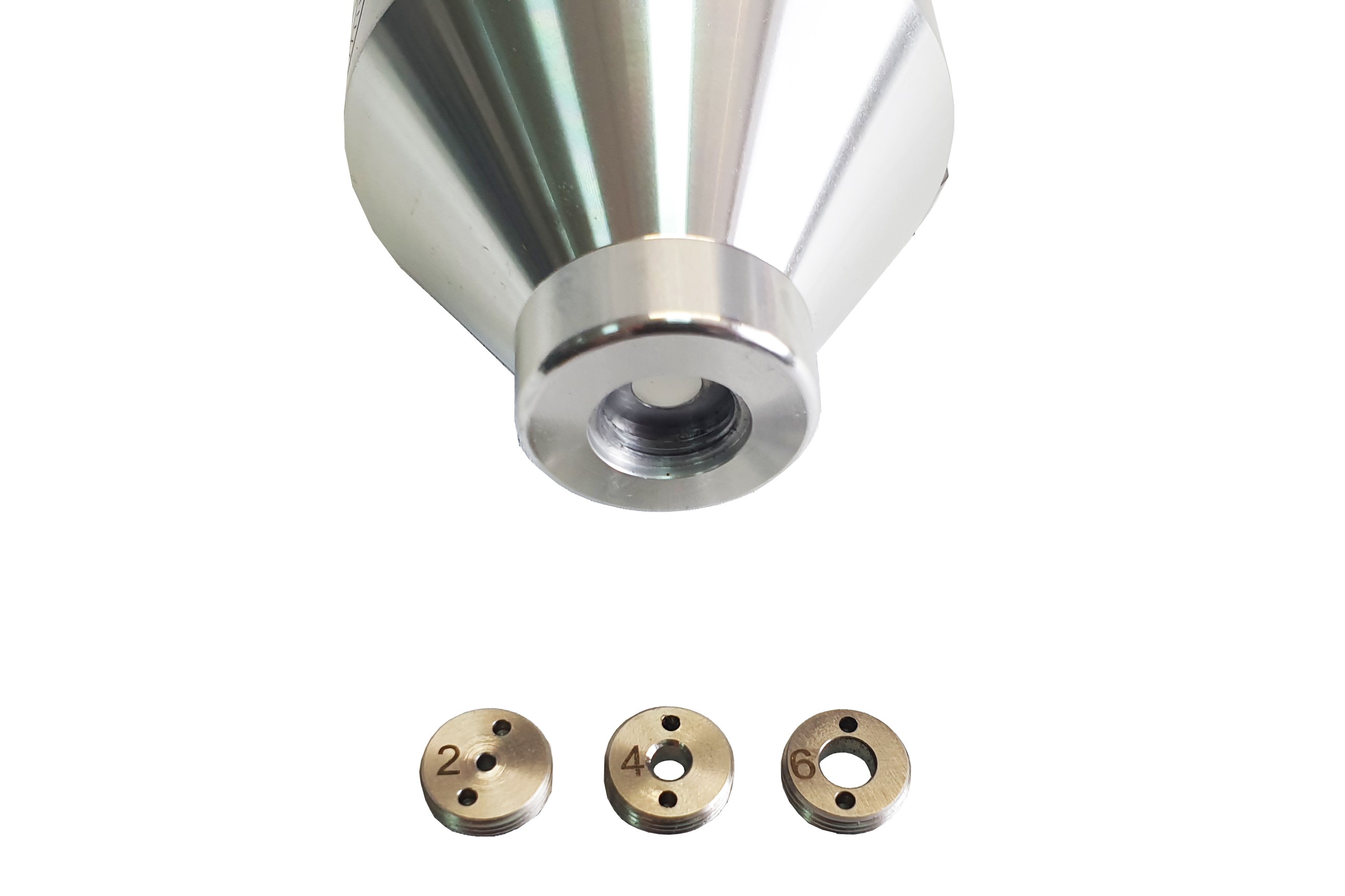

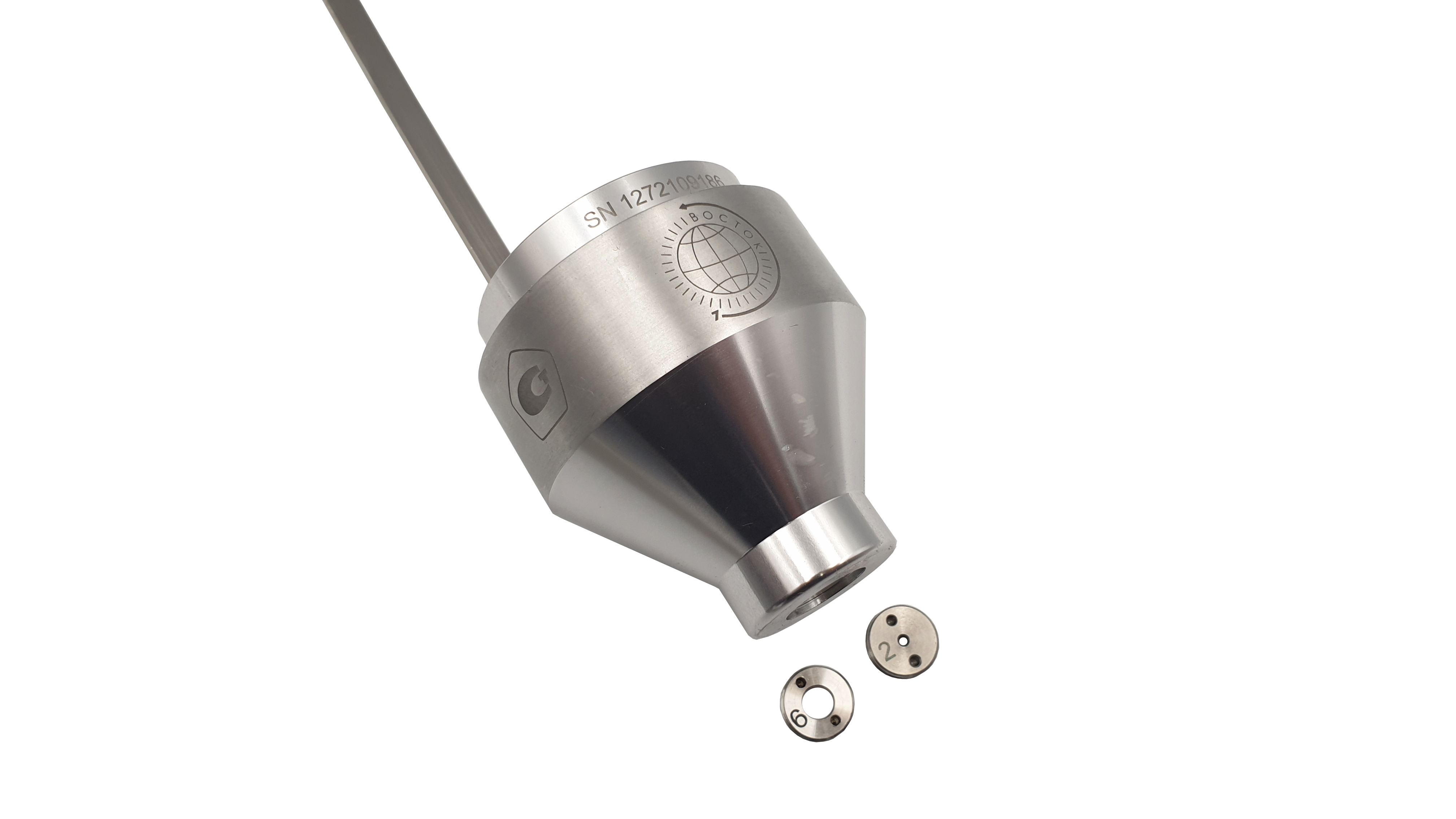

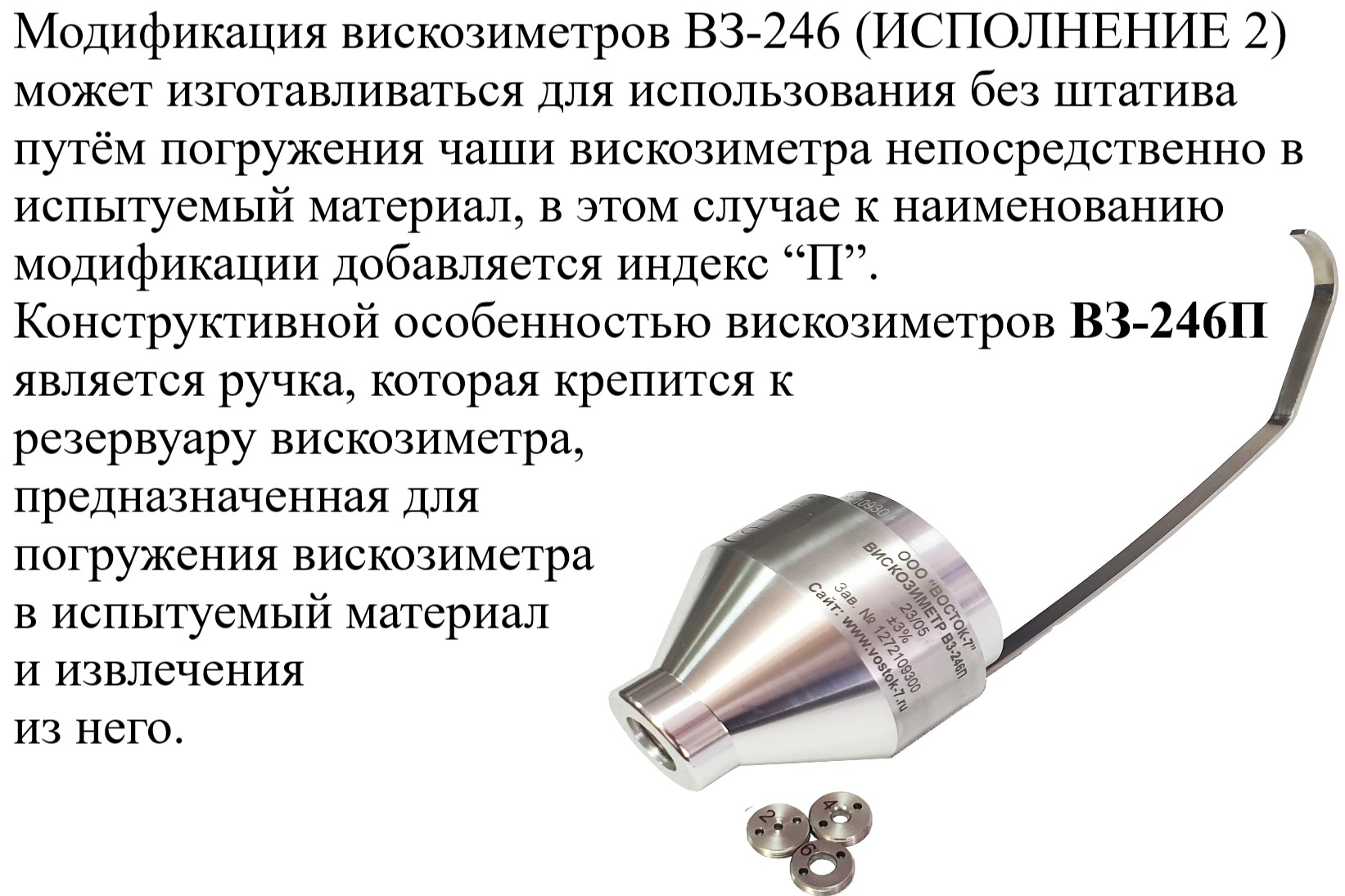

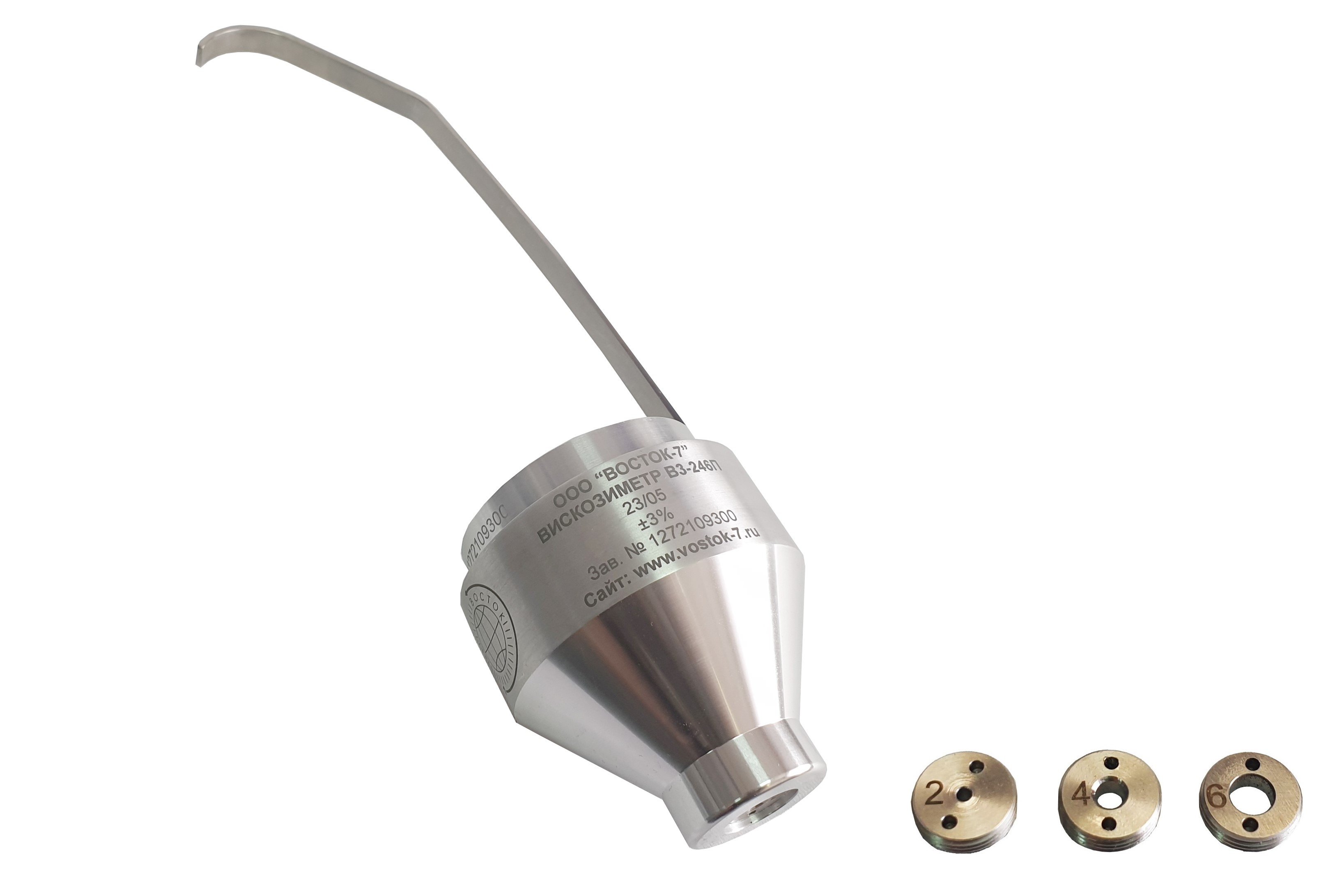

Вискозиметры проточные чашечные ВЗ модификации ВЗ-246П представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус, в нижней части которого располагается узел крепления сменных сопел диаметрами 2, 4 и 6 мм. Модификация вискозиметров ВЗ-246 (исполнение 2) может изготавливаться для использования без штатива путём погружения чаши вискозиметра непосредственно в испытуемый материал, в этом случае к наименованию модификации добавляется индекс “П” - погружной тип вискозиметра. Конструктивной особенностью вискозиметров ВЗ-246П является ручка, которая крепится к резервуару вискозиметра, предназначенная для погружения вискозиметра в испытуемый материал и извлечения из него. Вискозиметры ВЗ-246П предназначены для измерений условной вязкости в соответствии с ГОСТ 8420-22 (ISO 2431: 2019 NEQ) и незаменимы непосредственно на производстве.
Оптимальное время истечения для ВЗ-246П с соплами разного диаметра (ориентировочные показатели):
| Тип вискозиметра | Диаметр сопла, мм | Оптимальный диапазон времени истечения, с |
|
ВЗ-246П |
2 | от 70 до 300 |
| 4 | от 20 до 200 | |
| 6 | от 20 до 200 |
Важно! Вне зависимости от используемого типа вискозиметра необходимо придерживаться следующих фундаментальных принципов:
- Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.
- Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона!
- Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие.
Метрологическая информация.
Данный тип вискозиметров может именоваться как “вискозиметры проточные”, “вискозиметры чашечные”, “воронки вискозиметрические”, “воронки наливные”, “воронки по истечению” и др.
Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.
В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:
- монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры на штативе”).

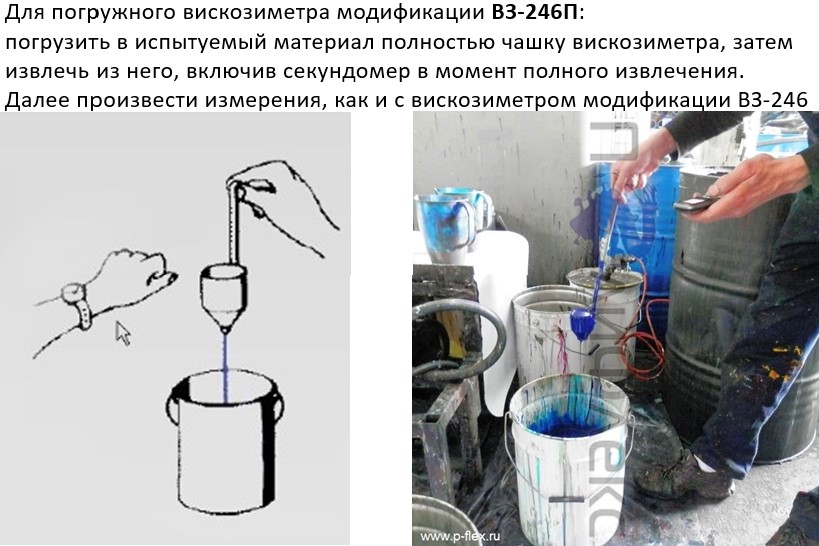

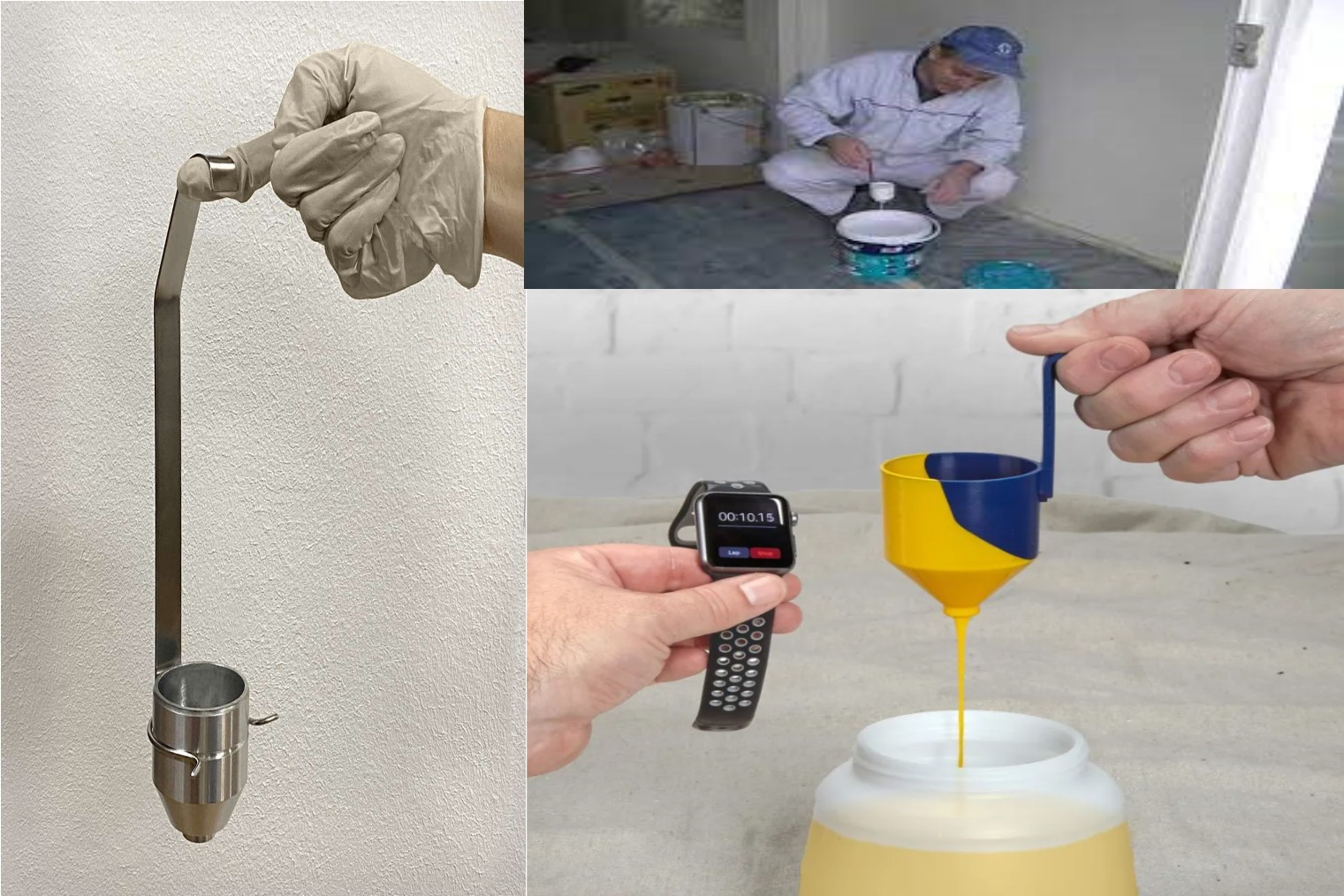

- погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”).
Назначение средства измерений
Вискозиметры проточные чашечные предназначены для измерений условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских и приближающихся к ним по свойствам жидкостей (смолы, полимерные дисперсии и т. п.).
Время истечения жидкости определяют с помощью секундомера (напр. Интеграл С-01).
Описание средства измерений
Принцип действия основан на измерении времени непрерывного истечения испытуемой жидкости определенного объёма (100 мл) через выходное отверстие сопла соответствующего диаметра под действием силы тяжести.
Вискозиметры изготавливаются из анодированного алюминия и представляют собой резервуар, выполненный в виде воронки (чаши) со сменными соплами или с запрессованным не сменным соплом, и могут поставляться отдельно или со штативом выбранного исполнения (модели) с кольцевым держателем и пузырьковым уровнем (ватерпасом). Модель штатива и необходимость его поставки определяется при заказе на поставку вискозиметра.
Таблица 1 - Метрологические характеристики вискозиметров ВЗ-246П.
|
Обозначение модификации |
Диапазон измерений условной вязкости (времени истечения) жидкости при рабочей температуре, с |
Пределы допускаемой относительной погрешности измерения времени истечения, % |
|
В3-246, ВЗ-246П - сопло диаметром 2 мм - сопло диаметром 4 мм - сопло диаметром 6 мм |
от 70 до 300 от 10 до 200 от 20 до 200 |
в поддиапазонах измерений: - от 10 до 50 с включ. ±10; - св. 50 до 100 с включ. ±3,0; - св. 100 до 300 с включ. ±10 |
Таблица 2 - Технические характеристики вискозиметров ВЗ-246П.
| Наименование характеристики | Значения для модификации (исполнения) | ||||||||
|
|
В3-246 (В3-246П) |
||||||||
|
Вместимость резервуара вискозиметра, см3 |
100±1 |
||||||||
|
Рабочая температура анализируемой жидкости при измерении условной вязкости, °С |
20,0±0,2 |
||||||||
|
Номинальный внутренний диаметр отверстия сопла, мм |
2,000 | 4,000 |
6,000 |
||||||
|
Допускаемое отклонение от номинального диаметра отверстия сопла, мм |
±0,012 | ±0,015 |
±0,015 |
||||||
|
Номинальная высота сопла, мм |
4,000 | 4,00 |
4,00 |
||||||
|
Допускаемое отклонение от номинальной высоты сопла, мм |
±0,015 | ±0,10 | ±0,10 | ||||||
|
Диапазон оптимальных значений кинематической вязкости анализируемых жидкостей, мм2/с (сСт) |
от 15 до 30 | от 96 до 685 |
от 550 до 2000 |
||||||
|
Габаритные размеры (без штатива), мм, не более: - внешний диаметр - высота |
92 73 |
||||||||
|
Масса (без штатива), кг, не более |
0,22 |
||||||||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +18 до +22 80 от 96 до 104 |
||||||||
|
Материал резервуара и фланца вискозиметра |
Алюминий анодированный |
||||||||
|
Материал сопла вискозиметра |
Нержавеющая сталь |
||||||||
|
Габаритные размеры штатива (В*Ш*Г), мм, не более |
330*140х160 |
||||||||
|
Масса штатива, кг, не более |
2,7 |
||||||||
|
Срок службы прибора, лет, не менее |
12 |
||||||||
|
Средняя наработка на отказ, ч, не менее |
15000 |
||||||||
| Гарантийный срок, лет, не менее |
3 |
||||||||
|

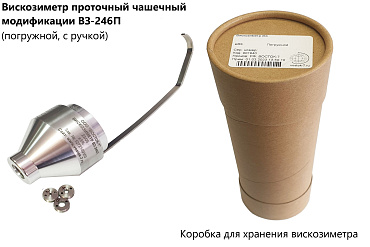

Наименование |
Обозначение |
К-во |
| Вискозиметр проточный чашечный ВЗ выбранной модификации и исполнения |
ВЗ-246П |
1 шт. |

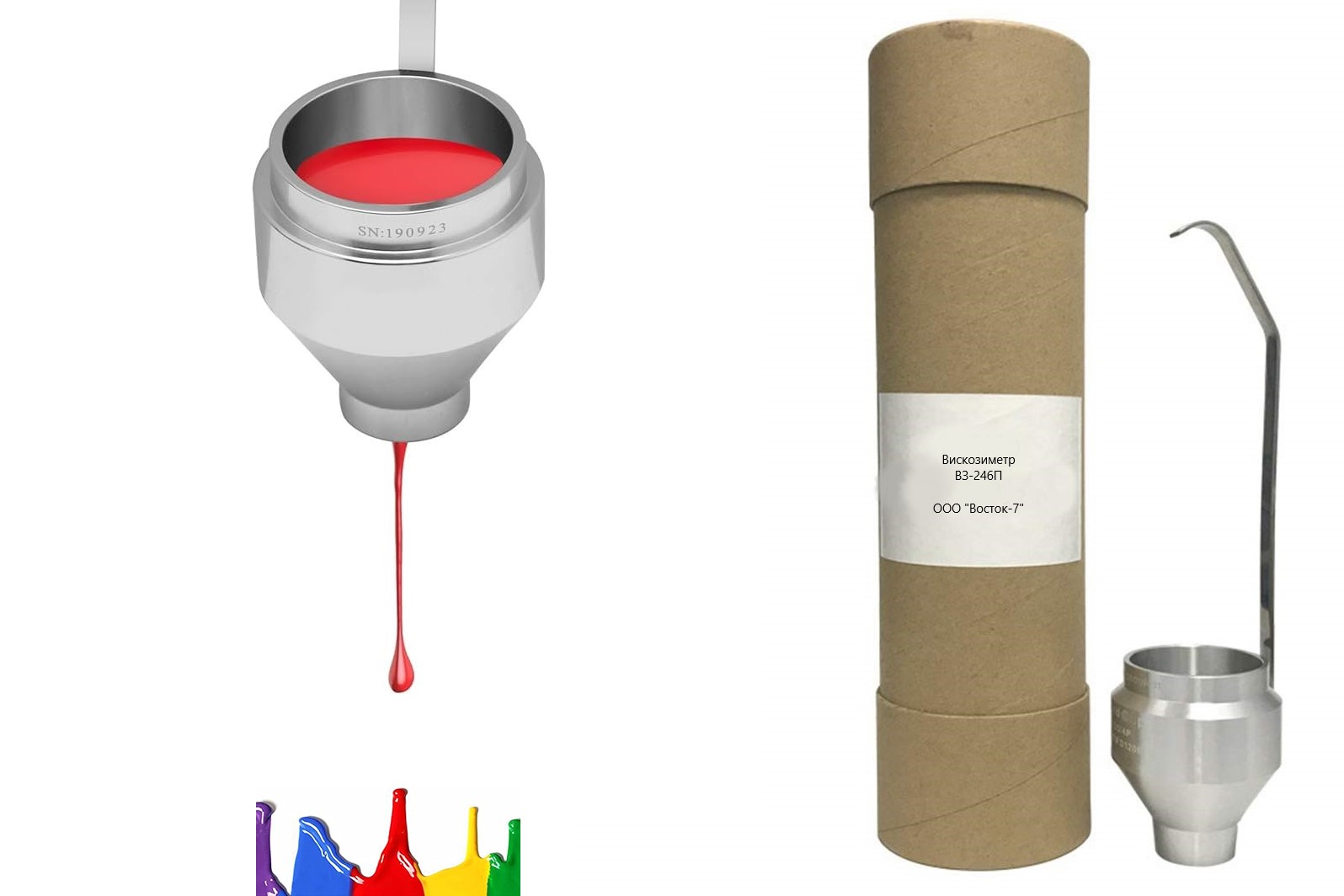

| Картонная упаковочная коробка с ложементом из поролона для хранения вискозиметра |
1 шт. |
|
| Руководство по эксплуатации с Паспортом |
26.51.6-001-11548758-2022 РЭ 26.51.6-001-11548758-2023 ПС |
1 экз. |
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА ВИСКОЗИМЕТРА ВЗ-246П
|
Наименование |
Артикул для заказа |

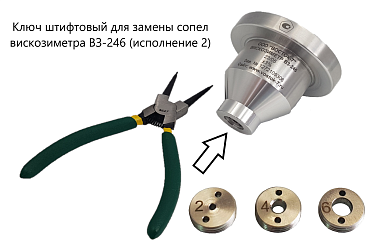

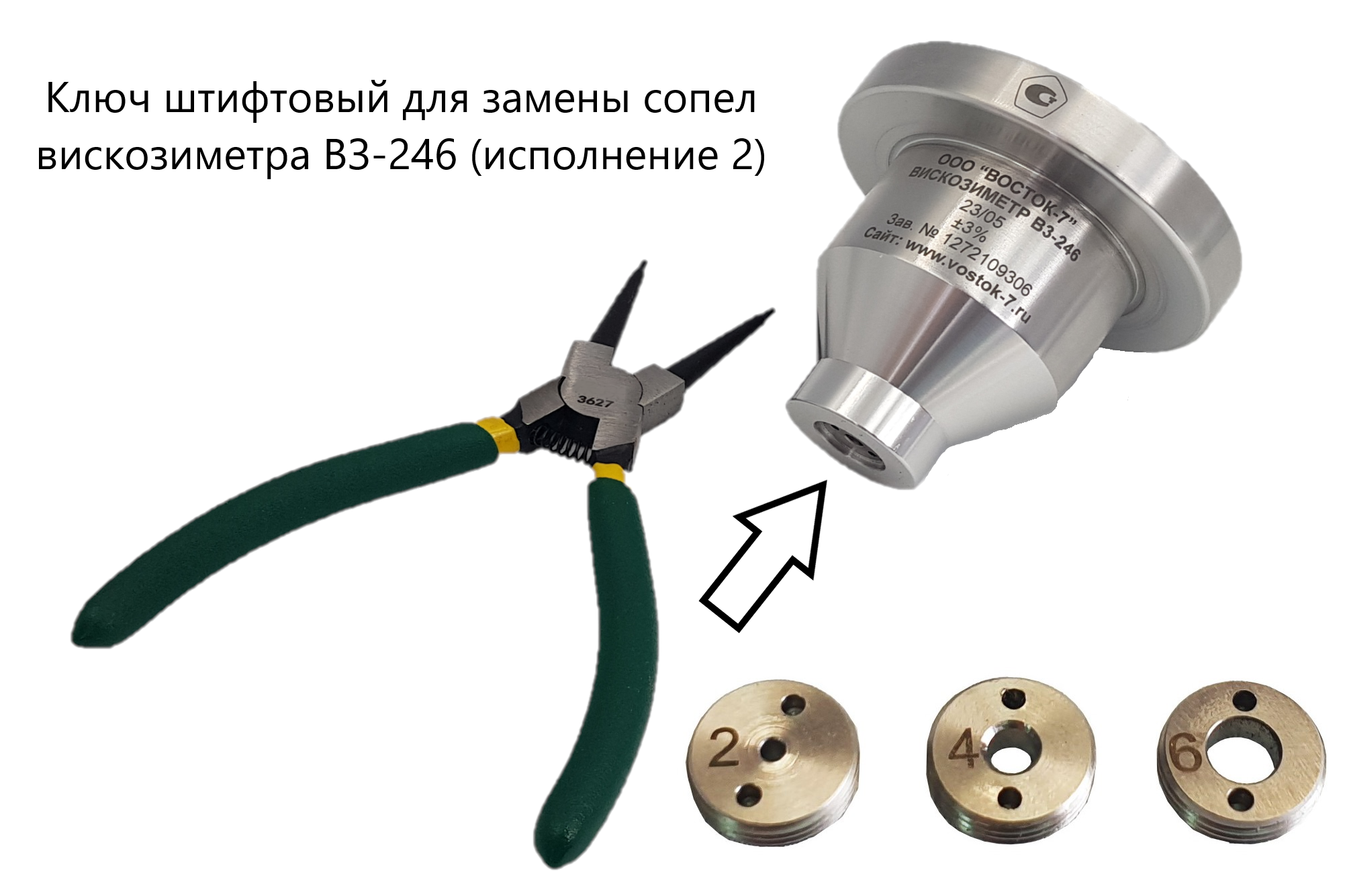

| Ключ штифтовый для замены сопел вискозиметра ВЗ-246 и ВЗ-246П (исполнение 2) |
По запросу |
| Термометр с ценой деления не более 0,5 0С и с погрешностью измерений не более 0,2 0С (напр. термометр ТН-3 по ГОСТ 400-80) с поверкой |
По запросу |
| Цифровой секундомер с дискретностью 0,01 с и погрешностью не более 0,2 с для диапазона условной вязкости от 12 до 40 с, с поверкой | |
| *Список поверяемых средств измерений, дополнительно поставляемых с вискозиметрами по запросу. | |
