внесено в Государственный реестр СИ РФПроизводство: <b>КНР</b>.<br>
<br>
Наличие: Товар в наличии. Количество товара: 1 шт. Срок отгрузки: 1-2 дня
Доставка завтра - 390 ₽
Таблица - Метрологические характеристики.
|
Наименование характеристики
|
Значение |
||
|
YS6060, YS6080 (апертуры 25 мм,
15 мм, 8 мм, 4 мм) |
TS8260, YS3060, BS7016, TS7036 (апертура 8 мм) |
YS4586 (апертура 20 мм) |
|
|
Диапазон измерений координат цвета: -X -Y -Z |
от 2,5 до 109,0 от 1,4 до 98,0 от 1,7 до 107,0 |
||
|
Пределы допускаемой абсолютной погрешности измерений координат цвета для отражающих образцов |
±2,0 |
||
|
Диапазон измерений координат цветности:
x y |
от 0,004 до 0,734 от 0,005 до 0,834
|
||
|
Пределы допускаемой абсолютной погрешности измерений координат цветности |
±0,010 |
||
Таблица - Основные технические характеристики.
|
Наименование характеристики |
Значение |
||
|
YS6060 |
YS6080 |
TS8260 |
|
|
Спектральный диапазон, нм |
от 360 до 780 |
от 360 до 780 |
от 400 до 700 |
|
Геометрия освещения/наблюдения для: -отражающих образцов -пропускающих образцов |
d/8° (spin/spex) d/0° |
d/8° (spin/spex) d/0° |
d/8° (spin/spex) - |
|
Источник света: |
|
||
|
импульсная ксеноновая лампа |
- |
+ |
- |
|
белый светодиод |
+ |
- |
+ |
|
Габаритные размеры (д×г×ш), мм, не более |
370×300×200 |
370×300×200 |
370×240×260 |
|
Масса, кг, не более |
10 |
10 |
8 |
|
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность (без конденсации), % |
от +15 до +35
от 0 до 85 |
||
|
Условия хранения, °С |
от +15 до +35 |
||
Таблица - Сравнительные технические характеристики.
|
Модель |
YS6060 |
YS6010 |
|
Геометрия измерения: освещение /наблюдение |
· Отражение: d/8° （рассеянное освещение, угол просмотра 80); SCI и SCE (режим зеркального компонента), с УФ и без УФ)； · Пропускание: d/0° （рассеянное освещение, угол просмотра 00); SCI и SCE (режим зеркального компонента), с УФ и без УФ； |
· Отражение: d/8° （рассеянное освещение, угол просмотра 80); SCI и SCE / SPIN и SPEX (режим зеркального компонента), с УФ и без УФ ； · Пропускание: d/0° （рассеянное освещение, угол просмотра 00); SCI и SCE / SPIN и SPEX (режим зеркального компонента), с УФ и без УФ (обрезающий светофильтр 400 нм) ；
|
|
Соответствие стандартам |
Соответствует стандартам CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO7724/1, ASTM E1164, DIN5033 |
|
|
Размер интегрирующей сферы |
Ø154 мм |
|
|
Источники освещения |
· комбинированный светодиодный источник света 360 ~ 780 нм, · источник света с отсечкой 400 нм · источник света с отсечкой 420 нм · источник УФ |
· комбинированный светодиодный источник света 360 ~ 780 нм, · источник света с отсечкой 400 нм |
|
Источник УФ |
Режим измерений с УФ и без УФ (обрезающие светофильтры: 400нм, 420нм) |
Режим измерений с УФ и без УФ (обрезающие светофильтры: 400нм) |
|
Позиционирование |
С помощью встроенной видеокамеры |
|
|
Фотоприёмник |
Двойной 256-ти элементный CMOS сенсор |
|
|
Ресурс источника излучения |
5 лет, более 3 млн. измерений |
|
|
Спектральный анализатор |
Вогнутая дифракционная решетка |
|
|
Интервал измерения |
360–780 нм |
|
|
Межволновой интервал |
10 нм |
|
|
Полоса пропускания |
10 нм |
|
|
Фотометрический диапазон (коэффициента отражения) |
0-200% |
|
|
Апертуры измерений |
Для измерений на отражение：Ø30 мм/ Ø25,4 мм，Ø18 мм/ Ø15 мм, Ø10 мм/ Ø8 мм，Ø6 мм/ Ø4 мм; Для измерений на пропускание: Ø30 / Ø 25,4 мм |
Для измерений на отражение：Ø30 мм/ Ø25,4 мм，Ø10 мм/ Ø8 мм，Ø6 мм/ Ø4 мм; Для измерений на пропускание: Ø30 / Ø 25,4 мм |
|
Режим зеркального компонента |
Отражение: SCI/SCE; Пропускание: SCI/SCE |
|
|
Режимы измерений |
Одиночный / С усреднением |
|
|
Цветовые пространства |
CIE Lab, XYZ, Yxy, LCh, CIE LUV, Hunter LAB, Munsell, s-RGB, βxy, DIN Lab99 |
|
|
Повторяемость |
· Спектральное отражение: Ø25,4 мм / SCI стандартное отклонение в пределах 0,04% (от 400 nm до 700 nm: в пределах 0,04%); · Цветовое значение: Ø25,4 мм / SCI, в пределах ΔE * ок. 0,01 (когда калибровочный эталон белого измеряется 30 раз с 5-секундными интервалами после калибровки белого);
· Спектральное пропускание: Ø25,4 мм / SCI стандартное отклонение в пределах 0,05% (от 400 nm до 700 nm: в пределах 0,04%); · Цветовое значение: Ø25,4 мм / SCI, в пределах ΔE * ок. 0,02 (когда калибровочный эталон белого измеряется 30 раз с 5-секундными интервалами после калибровки белого). |
· Спектральное отражение: Ø25,4 мм / SCI стандартное отклонение в пределах 0,05% (от 400 nm до 700 nm: в пределах 0,04%); · Цветовое значение: Ø25,4 мм / SCI, в пределах ΔE * ок. 0,02 (когда калибровочный эталон белого измеряется 30 раз с 5-секундными интервалами после калибровки белого);
· Спектральное пропускание: Ø25,4 мм / SCI стандартное отклонение в пределах 0,05% (от 400 nm до 700 nm: в пределах 0,04%); · Цветовое значение: Ø25,4 мм / SCI, в пределах ΔE * ок. 0,03 (когда калибровочный эталон белого измеряется 30 раз с 5-секундными интервалами после калибровки белого). |
|
Межприборная согласованность |
Ø25,4 мм/SCI, в пределах ΔE*ок. 0,12 (среднее по 12 цветным керамическим эталонам BCRA Series II) |
Ø25,4 мм/SCI, в пределах ΔE*ок. 0,15 (среднее по 12 цветным керамическим эталонам BCRA Series II) |
|
Формулы цветового различия |
ΔE*ab, ΔE*uv, ΔE*94, ΔE*cmc (2:1), ΔE*cmc (1:1), ΔE*00, DINΔE99, ΔE(Hunter) |
|
|
Цветовые индексы |
Белизна WI (ASTM E313, CIE/ISO, AATCC, Hunter), Желтизна YI (ASTM D1925, ASTM 313), TI (ASTM E313，CIE/ISO), Метамеризм (MI), устойчивость окраски (staining fastness, color fastness), красящая сила, непрозрачность, шкала Гарднера, кобальтовая шкала (Pt-Co index), цвето-сортировка 555 |
|
|
Колориметрический наблюдатель |
CIE 2° / 10° |
|
|
Стандартные излучения |
D65, A, C, D50, D55, D75, F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12, CWF, DLF, TL83, TL84, TPL5, U30 |
|
|
Отображаемые данные |
Спектральный график, плоскость цветности, цветовые координаты и индексы, цветовые различия, PASS/FAIL, смещение цвета |
|
|
Время измерений |
Около 2,4с (одновременное измерение SCI / SCE около 5с) |
Около 2,4с (одновременное измерение SCI / SCE около 6с) |
|
Размеры спектрофотометра |
370*300*200 мм (Ш*Г*В) |
|
|
Вес спектрофотометра |
9,6 кг |
|
|
Батарея |
Встроенный литий-ионный аккумулятор на 5000 измерений в течение 8 часов |
|
|
Экран спектрофотометра |
Цветной сенсорный 7-ми дюймовый TFT-дисплей |
|
|
Интерфейс для передачи данных |
USB, Bluetooth |
|
|
Объём хранимых данных |
5.000 эталонов и 40.000 образцов (один образец может включать и SCI и SCE) |
2.000 эталонов и 20.000 образцов (один образец может включать и SCI и SCE) |
|
Ресурс источника излучения |
5 лет, более 3 млн. измерений |
|
|
Язык |
Английский / китайский |
|
|
Условия эксплуатации |
Температура 0~40°С, влажность 0~85% (не конденсирующаяся), высота над уровнем моря <2000 м |
|
|
Условия хранения |
Температура -20~50°С, влажность 0~85% (не конденсирующаяся) |
|

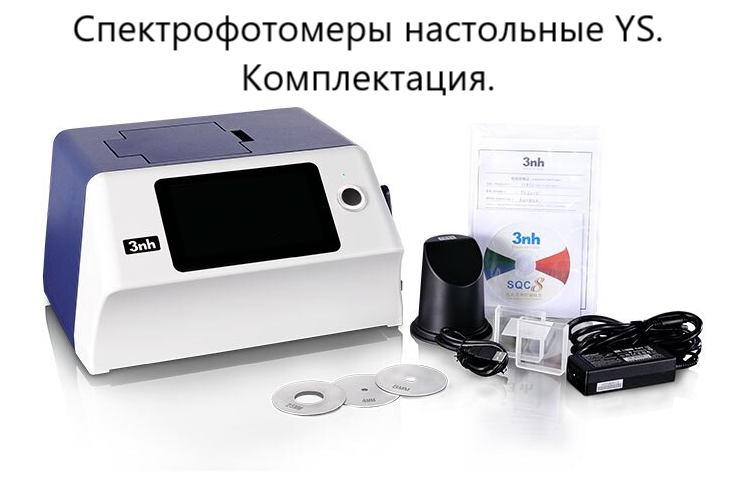

Таблица - комплектность средства измерений.
|
Наименование |
Количество |
||
|
YS6060 |
YS6080 |
TS8260 |
|
|
Спектрофотометр 3NH |
1 шт. |
1 шт. |
1 шт. |
|
Белый калибровочный стандарт |
1 шт. |
1 шт. |
1 шт. |
|
Чёрный калибровочный стандарт |
1 шт. |
1 шт. |
1 шт. |
|
Блок питания |
1 шт. |
1 шт. |
1 шт. |
|
Кабель питания |
1 шт. |
1 шт. |
1 шт. |
|
Кабель USB для подключения к ПК |
1 шт. |
1 шт. |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
1 экз. |
1 экз. |
|
Сменная апертура 25 мм |
1 шт. |
1 шт. |
- |
|
Сменная апертура 15мм |
1 шт. |
1 шт. |
- |
|
Сменная апертура 8 мм |
1 шт. |
1 шт. |
1 шт. |
|
Сменная апертура 4 мм |
1 шт. |
1 шт. |
1 шт. |
|
Чёрная заслонка |
1 шт. |
1 шт. |
- |
|
Дополнительная комплектация (на заказ) |
|
| Микро-принтер | |
| Держатель и кювета для измерений на пропускание |
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 92534-24 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт |
не внесено |
| Республика Казахстан, КазИнМетр |
не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Межповерочный интервал: 1 год.
Назначение средства измерений.
Спектрофотометр предназначен для измерений цвета (координаты цвета и координаты цветности) на различных поверхностях в отражённом и проходящем свете. Прецизионный настольный спектрофотометр для цветовых измерений «на отражение» и «пропускание». Модель оснащена мощным процессором и широким цветным сенсорным дисплеем, что делает её весьма удобной при интенсивном применении в цветовом контроле. Высокая точность оптики, большой объем памяти, наглядный интерфейс и возможность измерений с учётом или исключением УФ излучения позволяют рекомендовать спектрофотометр как идеально подходящий для профессионального анализа цвета и контроля качества. YS6060 имеет широкое отраслевое применение: используется в производстве пластмасс, строительных и лакокрасочных материалов, текстиля, бумаги, искусственной кожи. Модель рекомендуется использовать в составе программно-аппаратных комплексов для расчёта рецептур окрашивания различных материалов: ЛКМ, пластмасс, текстиля и т.д. Измерения на отражение основаны на геометрии d/8°, измерения на пропускание — d/0°, прибор подходит для работы со стандартами ISO, CIE, ASTM, DIN и JIS.

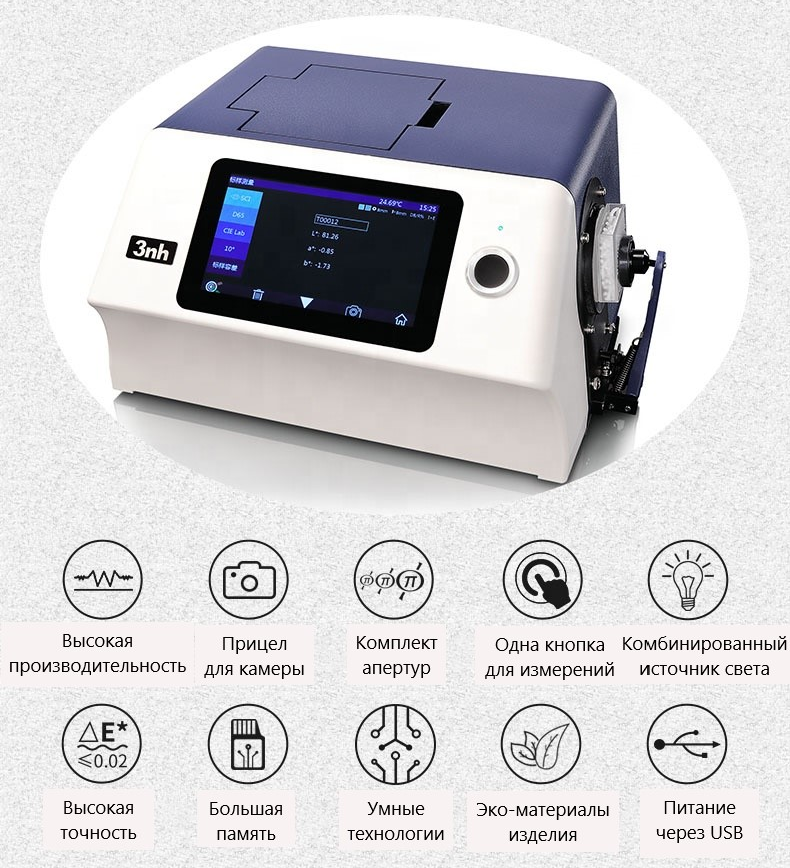

Отличительные особенности:
- Точные значения в пространстве LAB, отражаемый и пропускаемый спектры, позволяющие рассчитывать формулы цветовых различий и осуществлять точную передачу цвета;
- Датчик с 256-пиксельной КМОП-матрицей с двойной внутрипиксельной памятью и ксеноновая УФ-лампа;

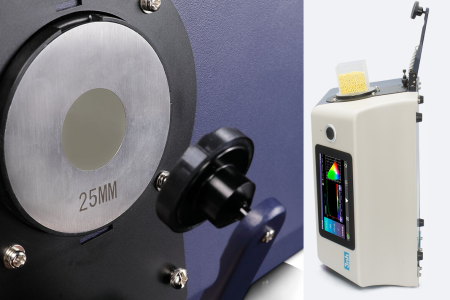

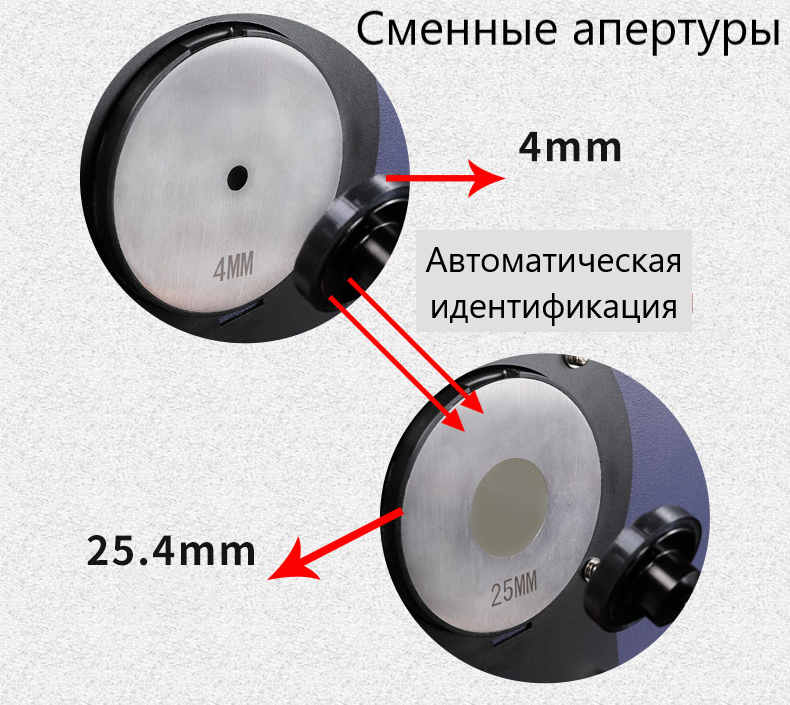

- Автоматическое определение измерительной апертуры. Возможность легко переключаться между 3 измерительными апертурами диаметром 4, 8 и 25,4 мм. Простота смены апертуры оператором;
- Встроенный датчик температуры для контроля и компенсации температуры для большей точности измерений;
- Диапазон длин волн 360–780 нм. Встроенная ксеноновая лампа с отсечкой 400 либо 460 нм (только для исполнения с ксеноновыми лампами), более профессиональное измерение в УФ диапазоне;
- Автономный датчик света, непрерывно контролирующий состояние источников света и обеспечивающий их надёжность;

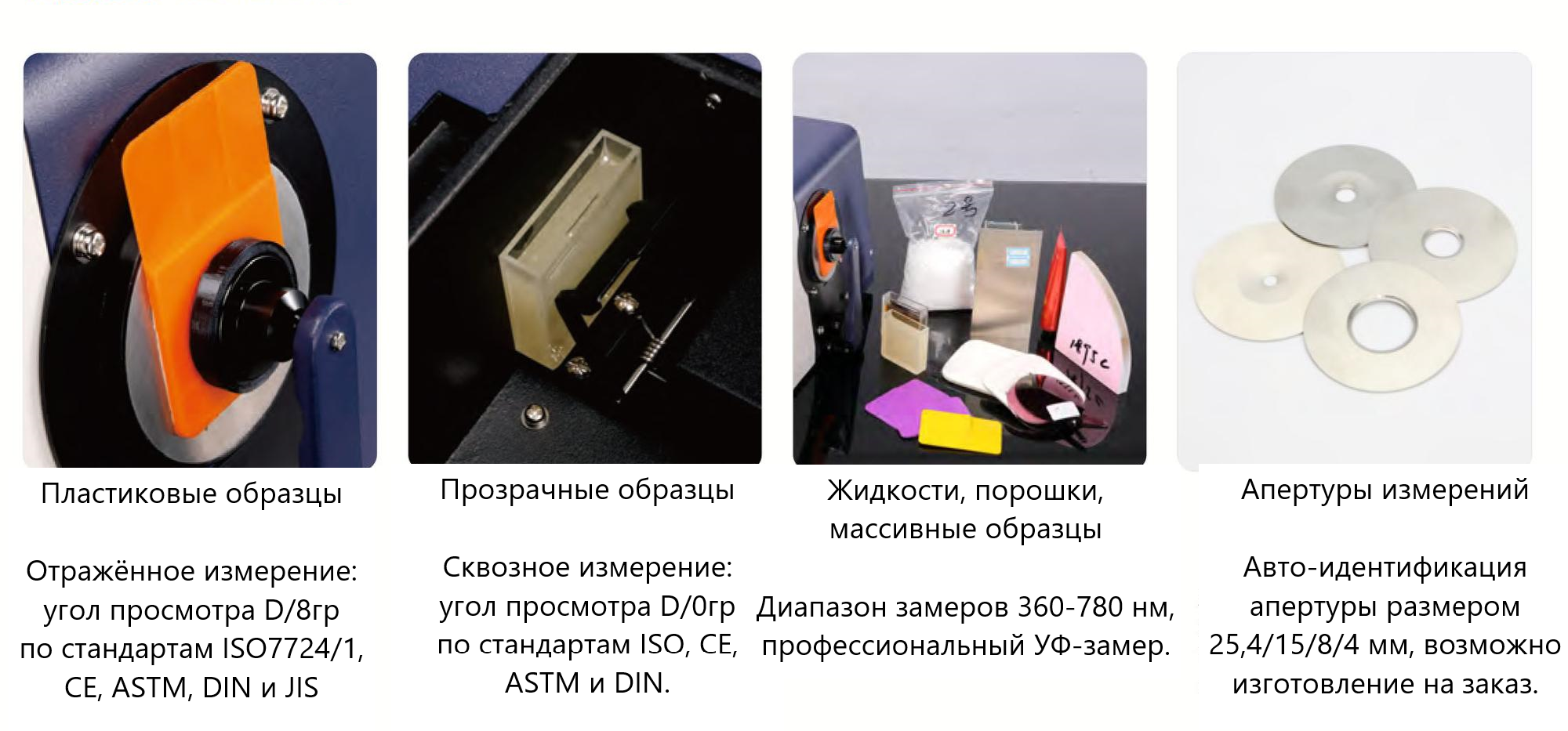

- Несколько режимов измерения: режим управления качеством, испытания образца для удовлетворения требований большинства пользователей;
- Позиционирование с помощью встроенной видеокамеры для точного размещения образца.
- Большой объём памяти для хранения измеряемых данных.
- Ресурс источника излучения: 3 млн. измерений.
- 7-ми дюймовый цветной сенсорный TFT-дисплей.
- Контроль состояния источников света для бесперебойной работы.
- Дополнительный источник УФ излучения для измерения флуоресценции.
- YS6080 может быть подключен к программе контроля цвета GetSpectrum, обеспечивая доступ к профессиональному комплексу цветового менеджмента, включающему все необходимые пользователю отечественные и международные стандарты, обширный список опций статистического и графического анализа измерений, средства разработки обоснованных цветовых допусков.

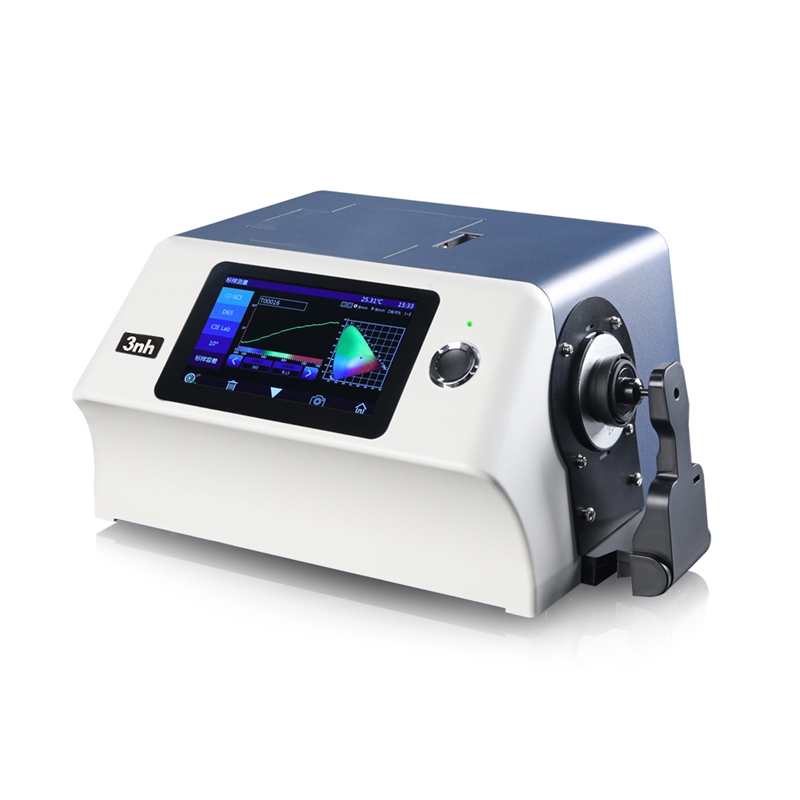

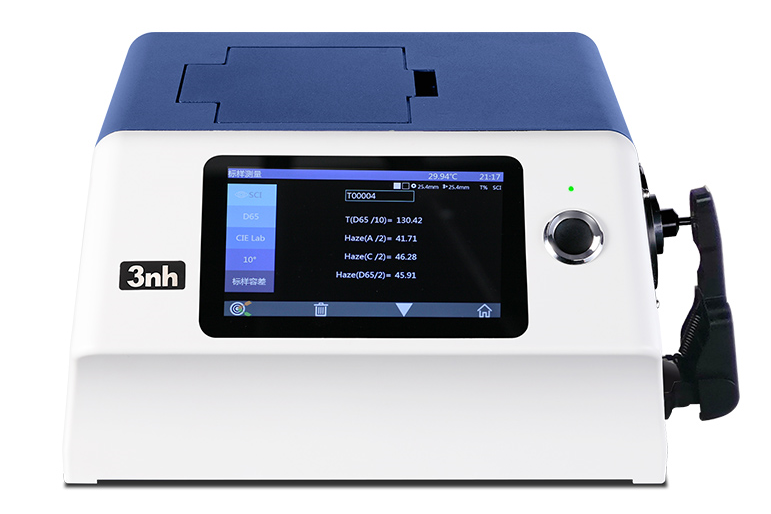

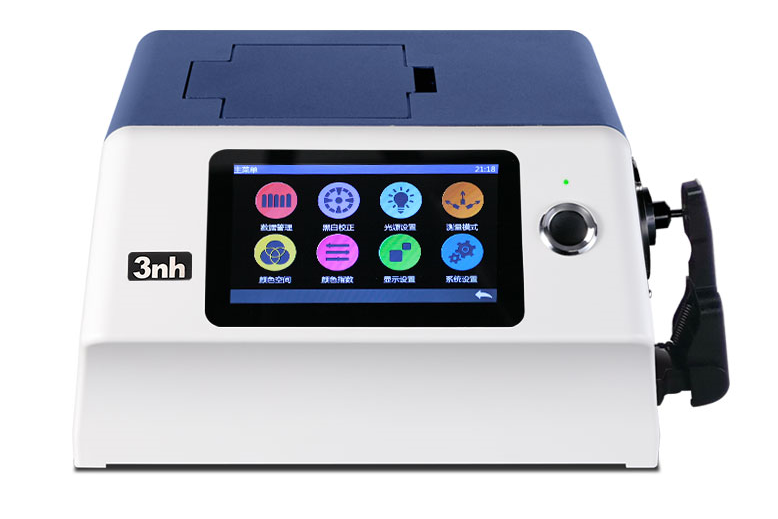

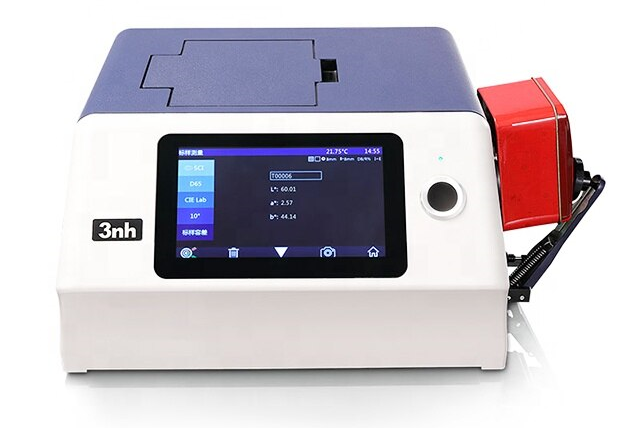

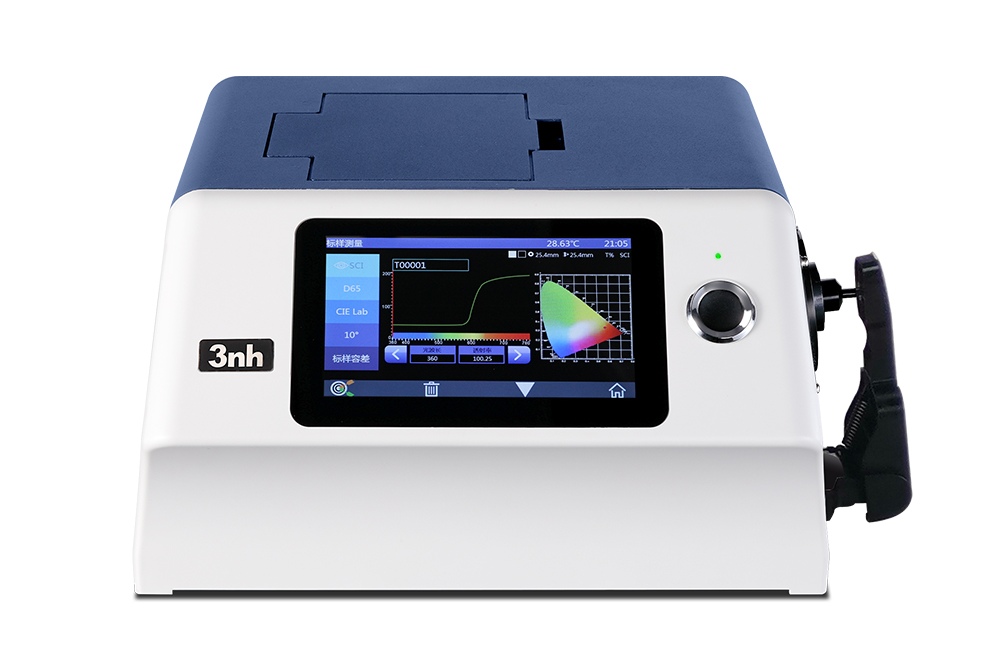

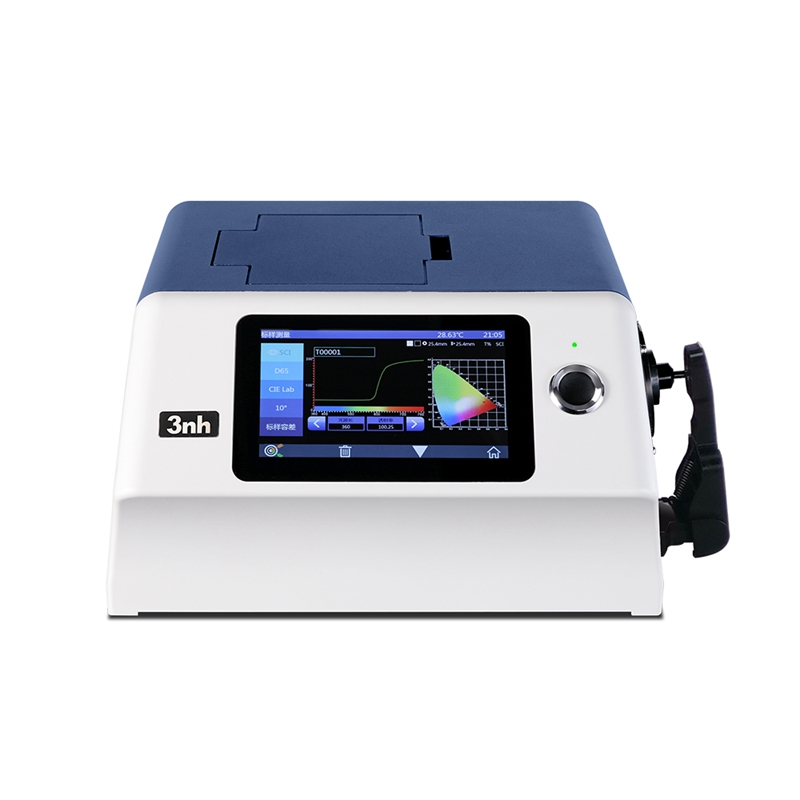

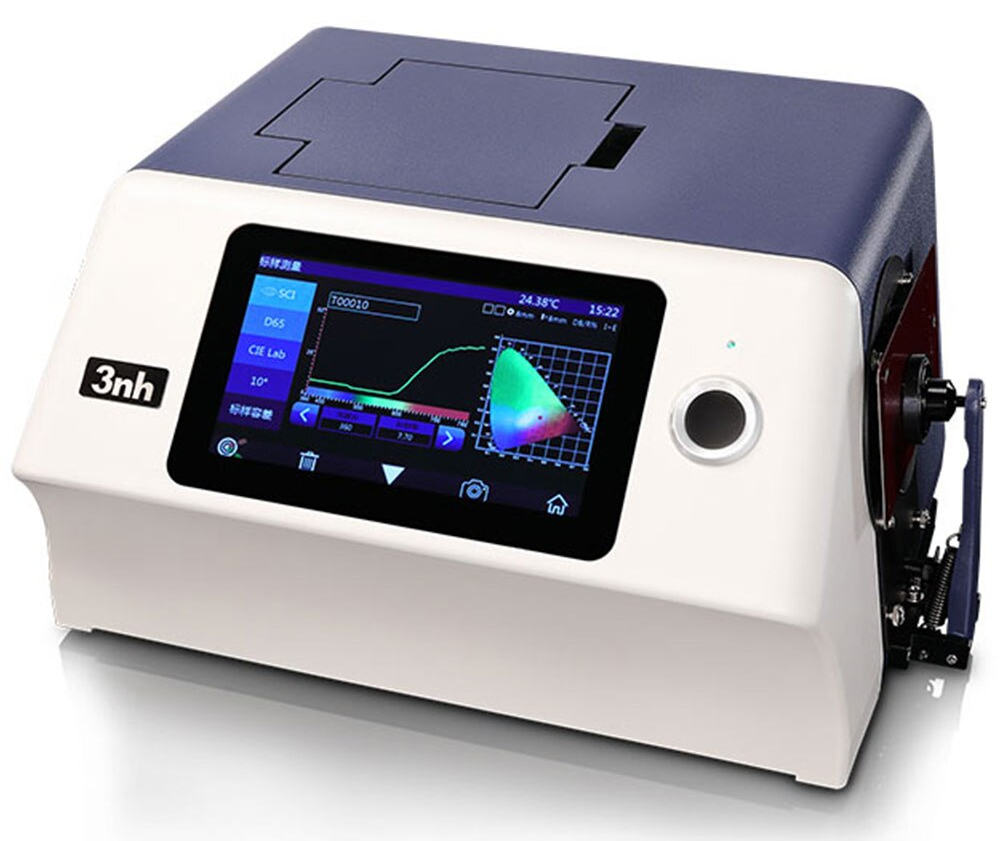

Настольный спектрофотометр серии YS имеет 7-дюймовый ёмкостный сенсорный экран. В соответствии с геометрическим оптическим освещением D/8° (отражение) и D/0° (пропускание) прибор может измерять отражение/пропускание и цветовые данные различных образцов. Чтобы соответствовать различным требованиям к измерениям, прибор оборудован такими отражающими измерительными апертурами, как Ø25,4 мм, Ø15 мм (только модель YS6060), Ø8 мм, Ø4 мм. Диапазон длины волн составляет от 360 до 780 нм, источник света с отсечкой 400/420 нм (для некоторых моделей). Путём включения-выключения прибор может измерять цветные данные для всех видов образцов/УФ-образцов.

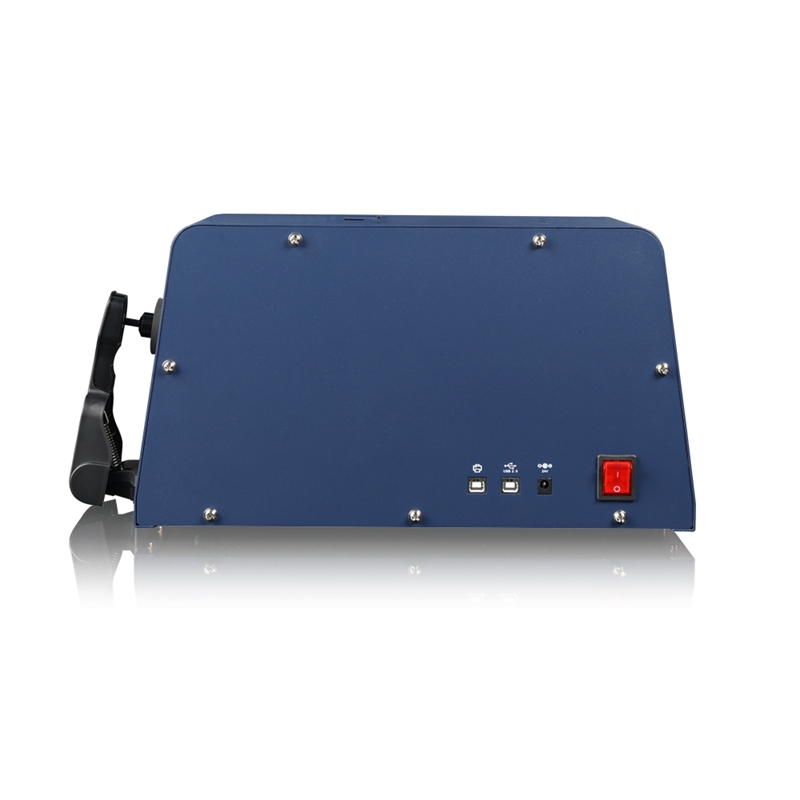

Благодаря USB, двойному режиму Bluetooth и высокопроизводительному ПО для управления цветом, которое можно подключить к ПК для достижения большего количества функций расширения, он имеет характеристики стабильной работы, точного измерения цвета, большой ёмкости памяти, что хорошо для достижения точного анализа цвета и пропускания. Приборы также могут быть точными в измерительном оборудовании для системы совпадения цветов и широко использоваться в области контроля качества цвета. Они широко используются в пластмассовой, электронной, красочной, текстильной, полиграфической, автомобильной, медицинской, косметической и пищевой промышленности или в научно-исследовательских институтах и лабораториях.
Модель YS6060 с наибольшим функционалом (в отличии от простой YS6010) оснащена мощным процессором и широким цветным сенсорным дисплеем, что делает её весьма удобной при интенсивном применении в цветовом контроле. Высокая точность оптики, большой объём памяти, наглядный интерфейс и возможность измерений с учётом или исключением УФ излучения (для образцов, содержащих оптические отбеливатели и флуоресцентные колоранты) позволяют рекомендовать спектрофотометр как идеально подходящий для профессионального анализа цвета и контроля качества. YS6060 имеет широкое отраслевое применение: используется в производстве пластмасс, строительных и лакокрасочных материалов, текстиля, бумаги, искусственной кожи. Модель рекомендуется использовать в составе программно-аппаратных комплексов для расчёта рецептур окрашивания различных материалов. Измерения на отражение основаны на геометрии d/8°, измерения на пропускание — d/0°, прибор подходит для работы со стандартами ISO, CIE, ASTM, DIN и JIS.
Метрологическая информация:
Принцип действия спектрофотометров основан на измерении спектрального коэффициента отражения или спектрального коэффициента пропускания в видимом участке спектра в диапазоне длин волн от 360 до 780 нм и последующем расчете цветовых характеристик.
К настоящему типу средств измерений относятся спектрофотометры следующих моделей: YS6060, YS6080, TS8260, YS3060, BS7016, TS7036 и YS4586.
Конструктивно спектрофотометры моделей YS3060, YS4586, BS7016 и TS7036 представляют собой малогабаритные переносные приборы, состоящие из измерительного блока с цветным сенсорным дисплеем. Спектрофотометры моделей YS6060, YS6080 и TS8260 представляют собой настольные приборы, состоящие из измерительного блока с цветным сенсорным дисплеем.
Источниками излучения в спектрофотометрах моделей YS6060, TS8260, YS3060, BS7016, YS4586 и TS7036 являются светодиоды полного видимого спектра, в спектрофотометрах модели YS6080 – импульсная ксеноновая лампа. Предусмотрены две геометрии освещения/наблюдения при измерениях в отраженном свете: 45°/0° в модели YS4586; d/8° в моделях YS6060, YS6080, TS8260, YS3060, BS7016 и TS7036. Для моделей YS6060 и YS6080 предусмотрена возможность измерений в проходящем свете в геометрии освещения/наблюдения d/0°. При геометрии освещения/наблюдения 45°/0° источники освещения расположены по кругу, их оптические оси составляют угол 45° с нормалью к поверхности образца, а приемник излучения совпадает с нормалью к образцу. При геометрии освещения/наблюдения d/8° источником освещения является интегрирующая сфера, а оптическая ось приёмника направлена на образец и образует угол 8° с нормалью к образцу. Измерения при геометрии d/8° могут проводиться в двух режимах: с включением и исключением зеркальной составляющей (модель BS7016 измеряет только с включением зеркальной составляющей). Для исключения зеркальной составляющей в интегрирующей сфере предусмотрена отдельная ловушка. При измерении в проходящем свете при геометрии освещения/наблюдения d/0° источником освещения является интегрирующая сфера, а приемник расположен по нормали к образцу.
В комплектацию спектрофотометров входят белый калибровочный стандарт и световая ловушка для проведения калибровки.
Настройка спектрофотометров осуществляется с помощью сенсорного дисплея, а запуск измерений производится кнопкой.
Для точного позиционирования образца относительно измерительной апертуры в спектрофотометрах предусмотрена камера.
Объём встроенной памяти спектрофотометров позволяет сохранять данные от 500 до 5000 эталонов и от 10000 до 40000 образцов в зависимости от модели.
