Ультразвуковые твердомеры

Ультразвуковой твердомер — прибор для измерения твёрдости материалов и оценки степени прочности и износа конструкций.

Ультразвуковой измеритель используется для контроля твёрдости:

• любых твёрдых материалов, которые могут проводить звук (керамика, стекло, сталь, титан, алюминий и другие);

• многослойных покрытий, например, гальванических;

• упрочняющих и других слоёв на изделиях из стали (цементация, азотирование);

• на труднодоступных участках.

Прибор не оставляет следа на поверхности образца и даёт высокую точность результата. Отличается малой чувствительностью к толщине, массе образца и кривизне поверхности.

Принцип работы

Действие прибора основано на методе динамического ультразвукового контактного импеданса. Чтобы определить твёрдость образца, используются звуковые колебания. Их частота зависит от плотности материала.

Перед обследованием датчик устройства прижимают к образцу. Затем стержень с алмазной пирамидой на конце с небольшой нагрузкой давит на поверхность материала и при этом вибрирует. После проводят вычисления: определяют усреднённое значение. Это и определяет твёрдость поверхности испытуемого образца.

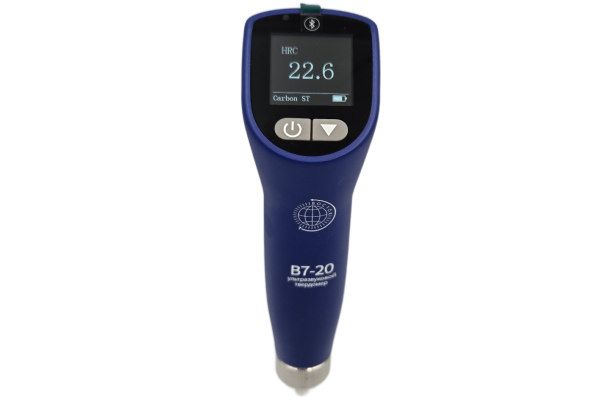

Результаты контроля отображаются на дисплее и соотносятся со стандартной шкалой твёрдости: по Бринеллю, Роквеллу, Шору или Виккерсу.

Конструкция состоит из электронного блока и датчика, соединённых кабелем. Корпус делают из пластика или алюминия.

Сфера применения

Ультразвуковые твердомеры считаются универсальными и подходят для исследования металлов и металлических сплавов, пластика, фанеры, покрытий, графита, резины, бетона. Такие устройства используют при обследовании труб сложной формы, тонких и хрупких изделий, резервуаров, зубьев шестерён, валов, сварных швов, штампов и форм, подшипников, краёв фланцев, небольших поковок.

Твердомеры применяют в промышленности: на металлургических и машиностроительных заводах, в энергетике. С их помощью обследуют элементы производственного оборудования во время его работы, ремонта и ТО. Твердомеры также востребованы в научных исследованиях.

Типы приборов

Измерители делят на два типа:

• Стационарные. Приборы для контроля твёрдости устанавливают в лабораториях.

• Портативные, компактные и лёгкие. Используются в полевых условиях, в труднодоступных местах.
