Ультразвуковой измеритель прочности бетона УКС-МГ4С
Код товара: 001981
Внесено в Государственные реестры СИ РФ, Беларуси и Казахстана
Наличие: Товар в наличии. Срок отгрузки с поверкой: 7-21 дней Узнать срок отгрузки: +7 (495) 740-06-12
Бесплатно по РФ при сумме заказа более 50.000 руб, если сумма заказа меньше - то 1.000 руб.
0 a руб.
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт |
38169-08 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт |
РБ 03 20 4435 19 |
| Республика Казахстан, КазИнМетр |
KZ 02.03.05935-2014/38169-08 |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| Декларация о соответствии ЕАЭС |
ТР ТС 020/2011 |
Изготовитель: ООО "Стройприбор" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Назначение средства измерений:

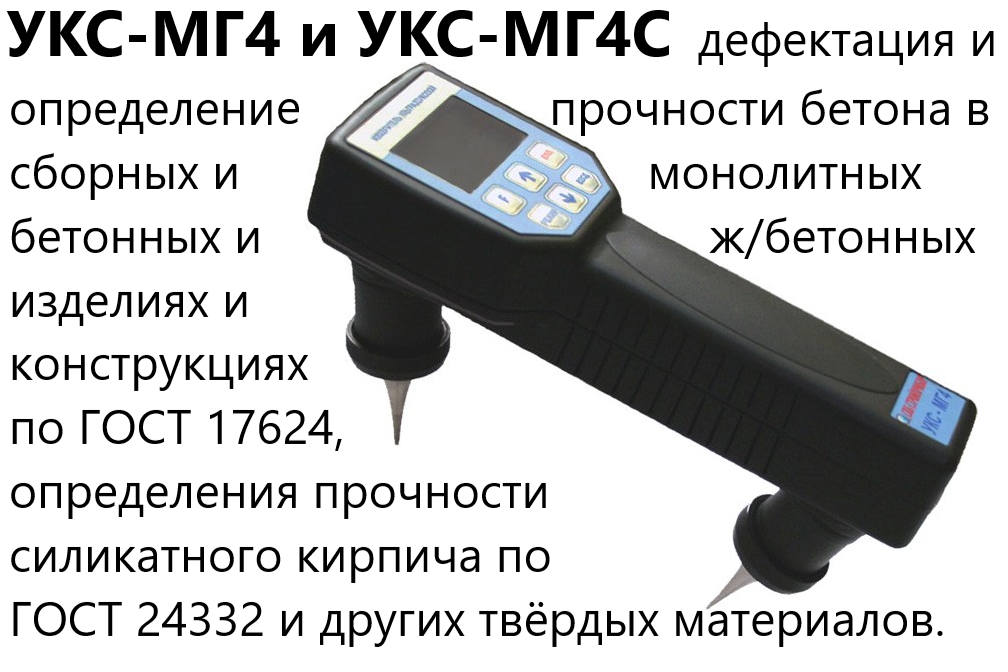

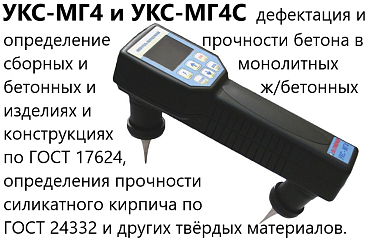

Приборы УКС-МГ4С предназначены для контроля дефектов, определения прочности бетона в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твёрдых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания. Снабжены устройством автоматического определения силы прижатия ПЭП с заданием параметров УЗК импульсов, подсветкой дисплея.

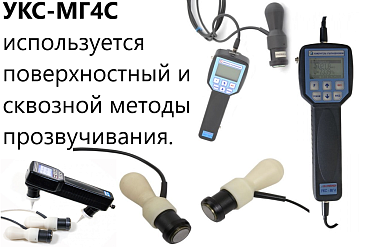

При работе с прибором УКС-МГ4С используются поверхностный и сквозной методы прозвучивания.
Основные функции приборов:
- Измерение времени и скорости распространения ультразвука в материалах при поверхностном прозвучивании
- Определение прочности строительных материалов по установленной градуировочной зависимости
- Оценка прочности бетонов неизвестного состава по градуировочным характеристикам ЦНИИОМПТ
- Возможность установки индивидуальных градуировок для различных видов стройматериалов
- Определение глубины трещин
- Поиск дефектов по аномальному уменьшению скорости распространения ультразвука
- Архивация получаемой в результате измерений информации в памяти прибора, с фиксацией времени, даты, вида, характеристики стройматериала и коэффициента вариации (объем памяти 10000 результатов).
- Передача информации, полученной в результате измерений, на ПК

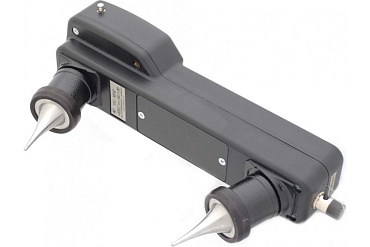

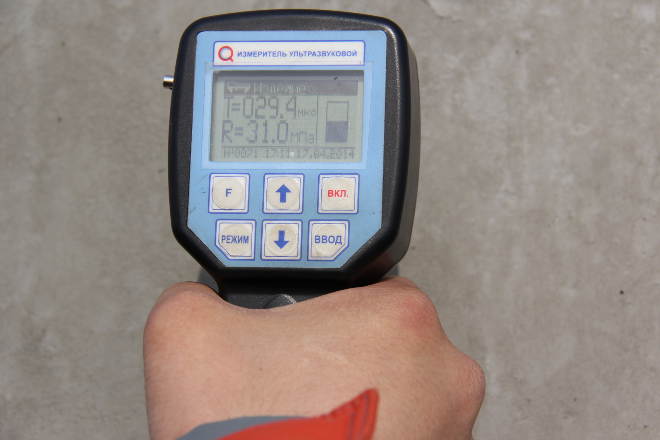

Электронный блок прибора совмещен с преобразователями для поверхностного прозвучивания (база 120мм), что обеспечивает удобство в работе, малые габариты и вес.

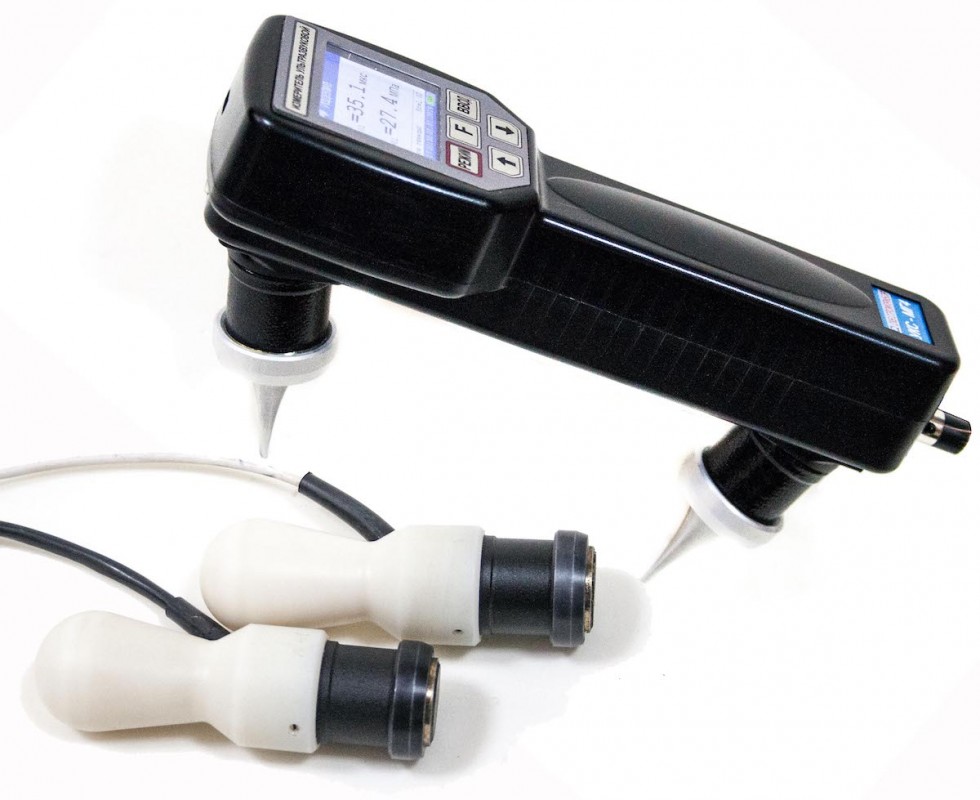

С 10.01.2020 г освоен выпуск новой версии прибора УКС-МГ4С с увеличенным цветным дисплеем и регулируемой подсветкой. В приборе добавлены дополнительные функции:
- Корректировка скорости распространения УЗК в зависимости от влажности, в соответствии с ВСН 66 30 – 72
- Определение динамического модуля упругости бетона по измеренной скорости и введенной в прибор значениях плотности и поправочного коэффициента

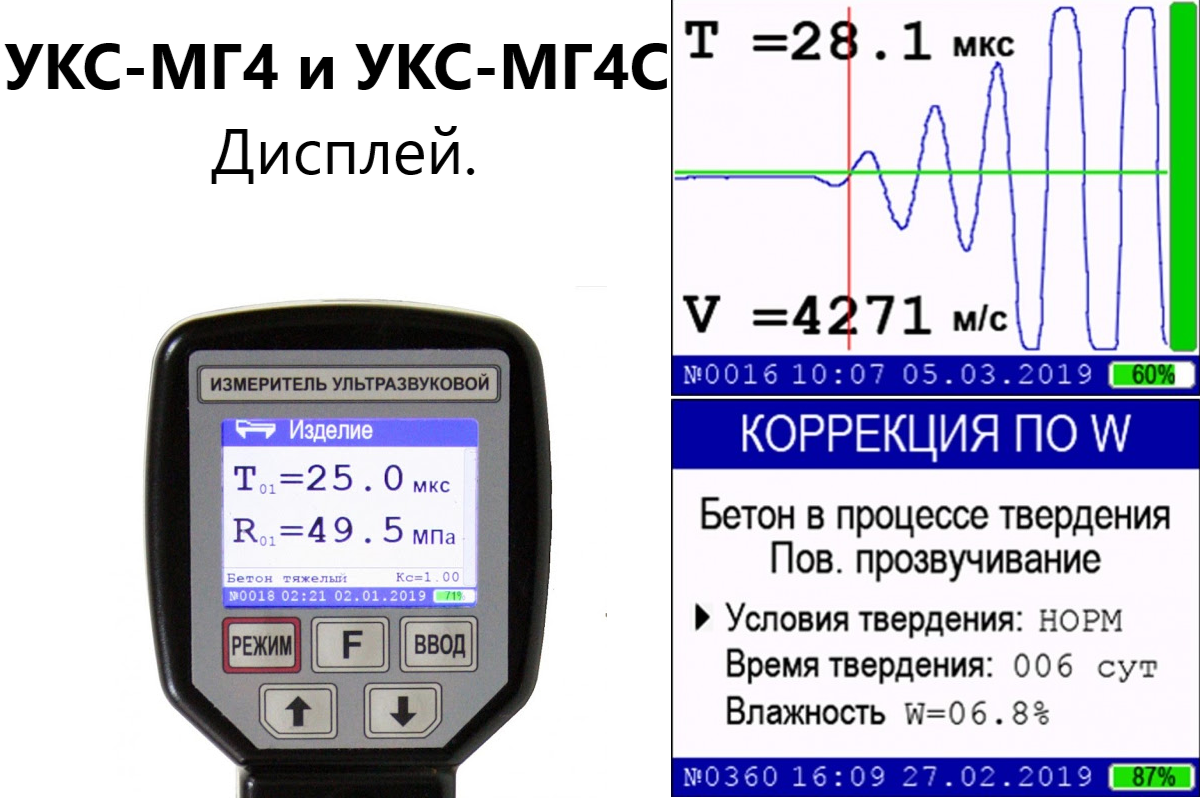

- Вывод графика ультразвукового сигнала с возможностью точной настройки параметров приемника прибора
Область применения приборов - строящиеся и эксплуатируемые здания и сооружения, гидротехнические сооружения, сооружения с затрудненным двухсторонним доступом к контролируемым участкам, предприятия стройиндустрии.
Примечание: В соответствии с ГОСТ 18105 ультразвуковой метод отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками прибора.
"Восток-7" - официальный дилер: заводские цены, гарантия и условия поставки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование характеристики |
УКС-МГ4 (цветной дисплей) |
УКС-МГ4С (цветной дисплей) |
| Диапазон измерений времени распространения УЗК, мкс | 15…150 | 15...2000 |
| Дискретность индикации времени распространения УЗК, мкс | 0,1 | |
| Диапазон измерения скорости УЗК, м/с | 1000...8000 | |
|
Пределы основной абсолютной погрешности измерения времени распространения УЗК, мкс |
t=±(0,01t+0,1) | |
| Амплитуда напряжения генератора зондирующих импульсов , В | 500±100 | |
| Рабочая частота колебаний, кГц | 70±15 | |
| Питание два элемента АА.LR6, В | 3 | |
| Габаритные размеры, мм | ||
|
- электронного блока с преобразователями (ПЭП) для поверхностного прозвучивания; |
230х130х73 |
|

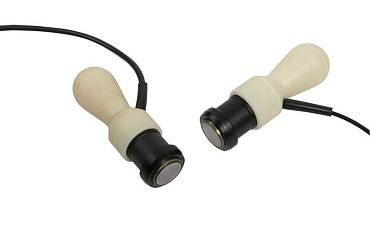

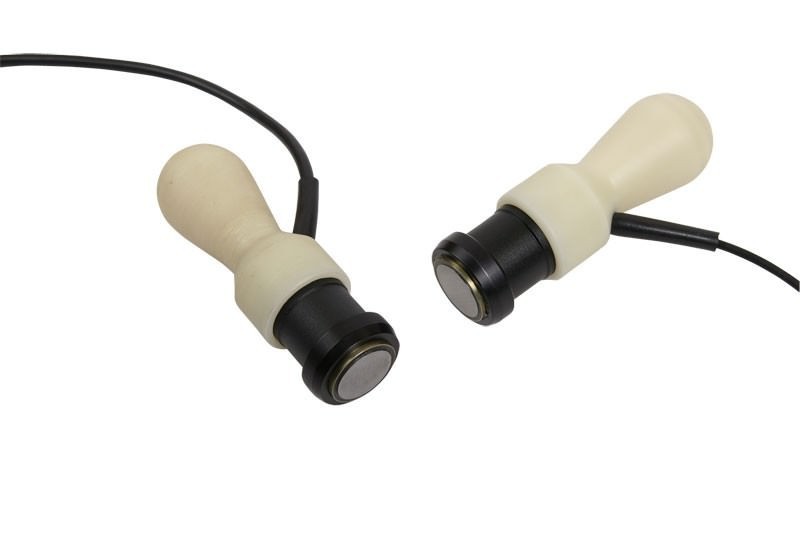

| - ПЭП для сквозного прозвучивания. | - | ø35х120 |
| Масса прибора, кг | 0,77 |
1,1 |
| Продолжительность непрерывной работы прибора, ч, не менее | 30 | |
| Средняя наработка на отказ, ч, не менее | 20000 | |
| Полный средний срок службы, лет | 10 | |

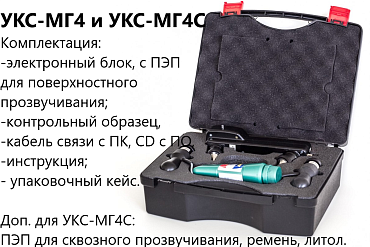

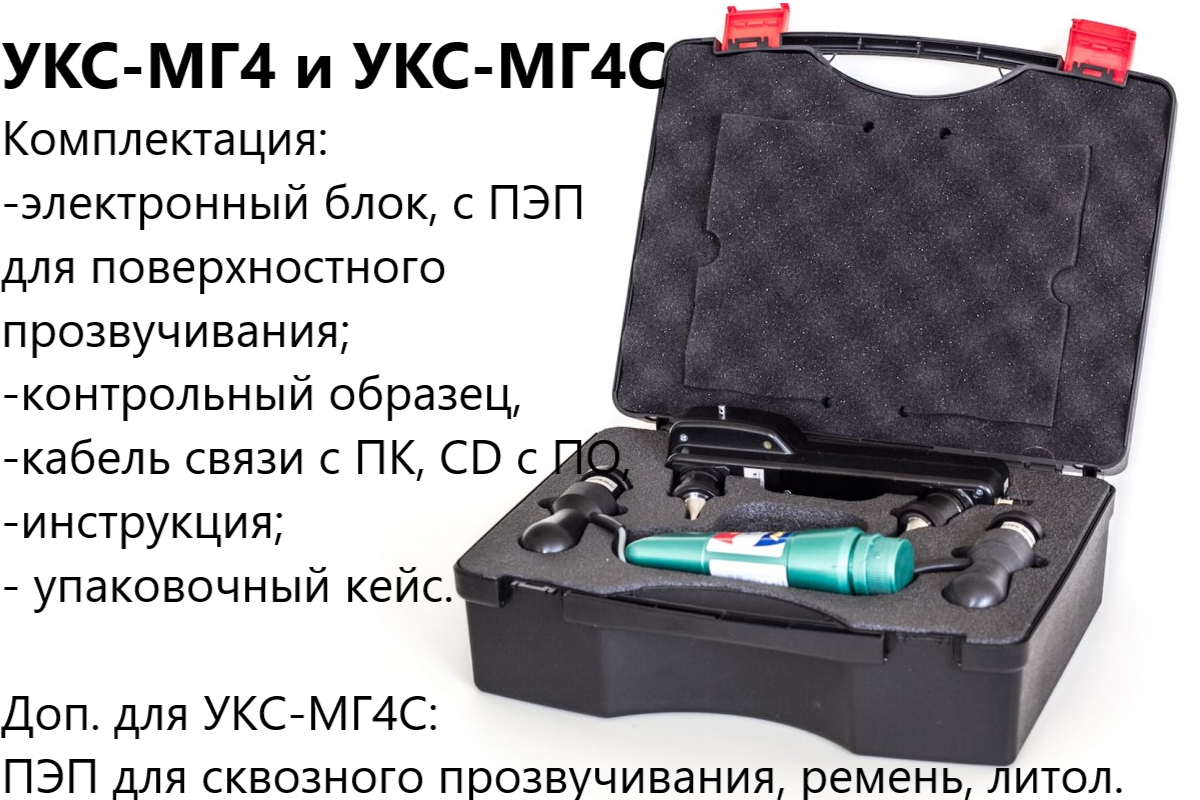

КОМПЛЕКТ ПОСТАВКИ
| Наименование | К-во |
| Электронный блок, совмещенный с ПЭП для поверхностного прозвучивания | 1 |

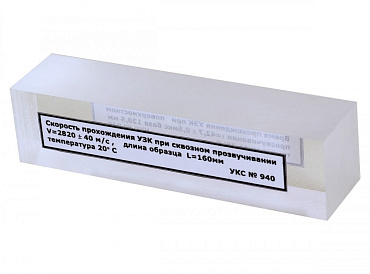

| Контрольный образец | 1 |
| USB-кабель для связи с ПК | 1 |
| CD c программным обеспечением | 1 |
| Руководство по эксплуатации | 1 экз. |
| ПЭП для сквозного прозвучивания | 1 |
| Ремень | 1 |
| Литол | 1 |
