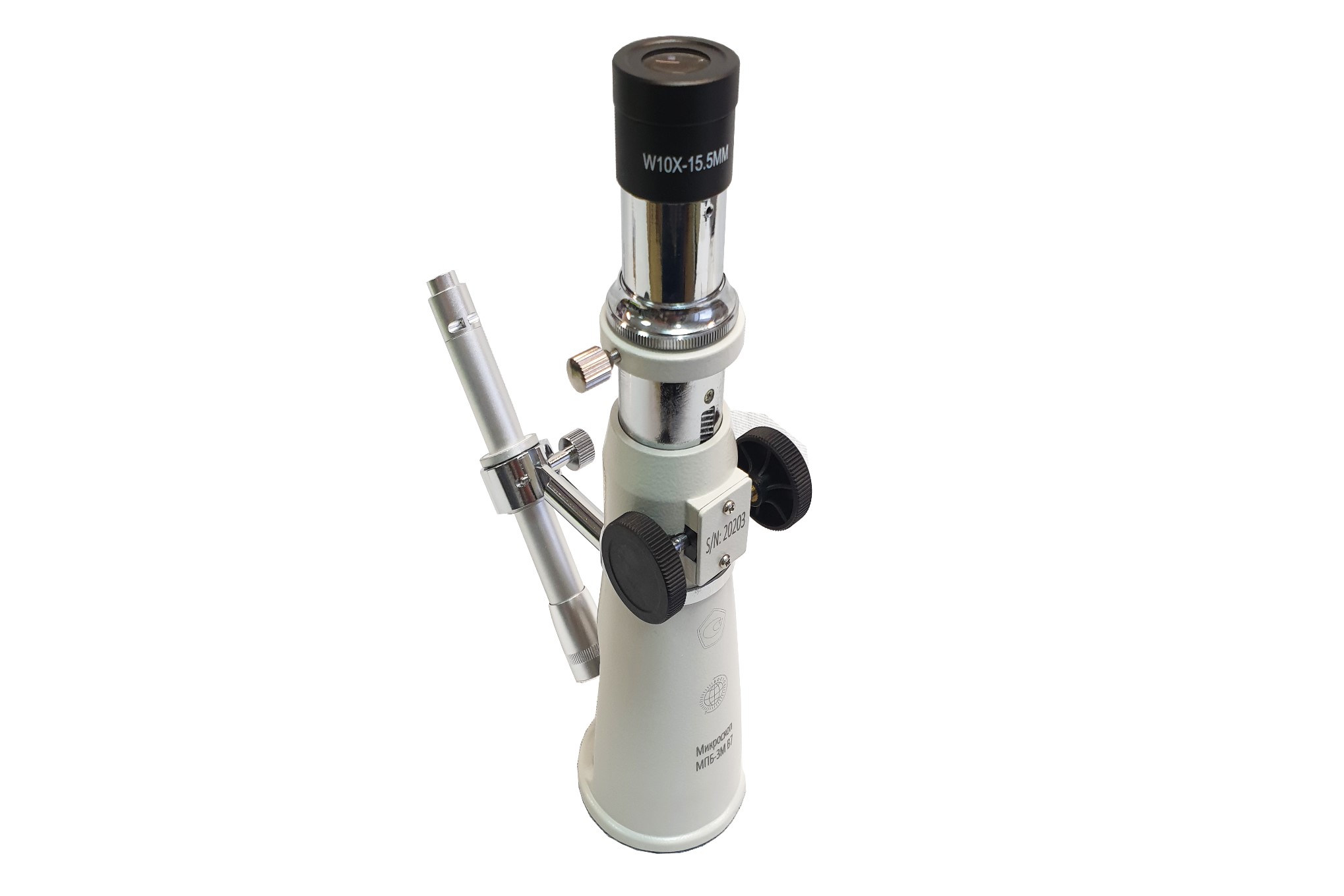

МПБ-3М В7 микроскоп отсчётный Бринелль с 10х окуляром

Код товара: 001604

Состояние в реестрах:
Внесено в Государственный реестр СИ РФ
67 900 руб. руб.

Наличие: Товар в наличии. Количество товара: 35 шт. Срок отгрузки с поверкой: 4-7 дней

(2X и 5X объективы) с поверкой
67 900 руб.руб.
Смотреть все
0 ₽ руб.

Бесплатно по РФ при сумме заказа более 50.000 руб, если сумма заказа меньше - то 1.000 руб.

0 a руб.
67 900 aруб.


СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ
 Страна, ответственная организация   Номер в госреестре
 Российская Федерация, Росстандарт 84447-22
 Российская Федерация, АО "РЖД" не внесено
 Республика Беларусь, Госстандарт не внесено
 Республика Казахстан, КазИнМетр не внесено
Иные регистры, удостоверения, заключения, разрешения и пр.
  отсутствуют

Изготовитель: ООО "Восток-7" (РФ).

Состояние: новое изделие.

Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.


Назначение средства измерений

Микроскопы отсчётные МПБ (далее - микроскопы) предназначены для измерения линейных размеров в отражённом свете, в том числе для измерения диаметра отпечатка (лунки), образуемого на поверхности различных металлов при определении твёрдости по методу Бринелля.
Микроскопы предназначены для рассмотрения с увеличением 20, 40, 50, 100 или 200 крат различных предметов и оценочных или точных измерений их линейных размеров. Микроскопы применяются в стационарных и передвижных лабораториях фармацевтической, строительной, химической, аналитической, пищевой, металлургической и других областях промышленности.

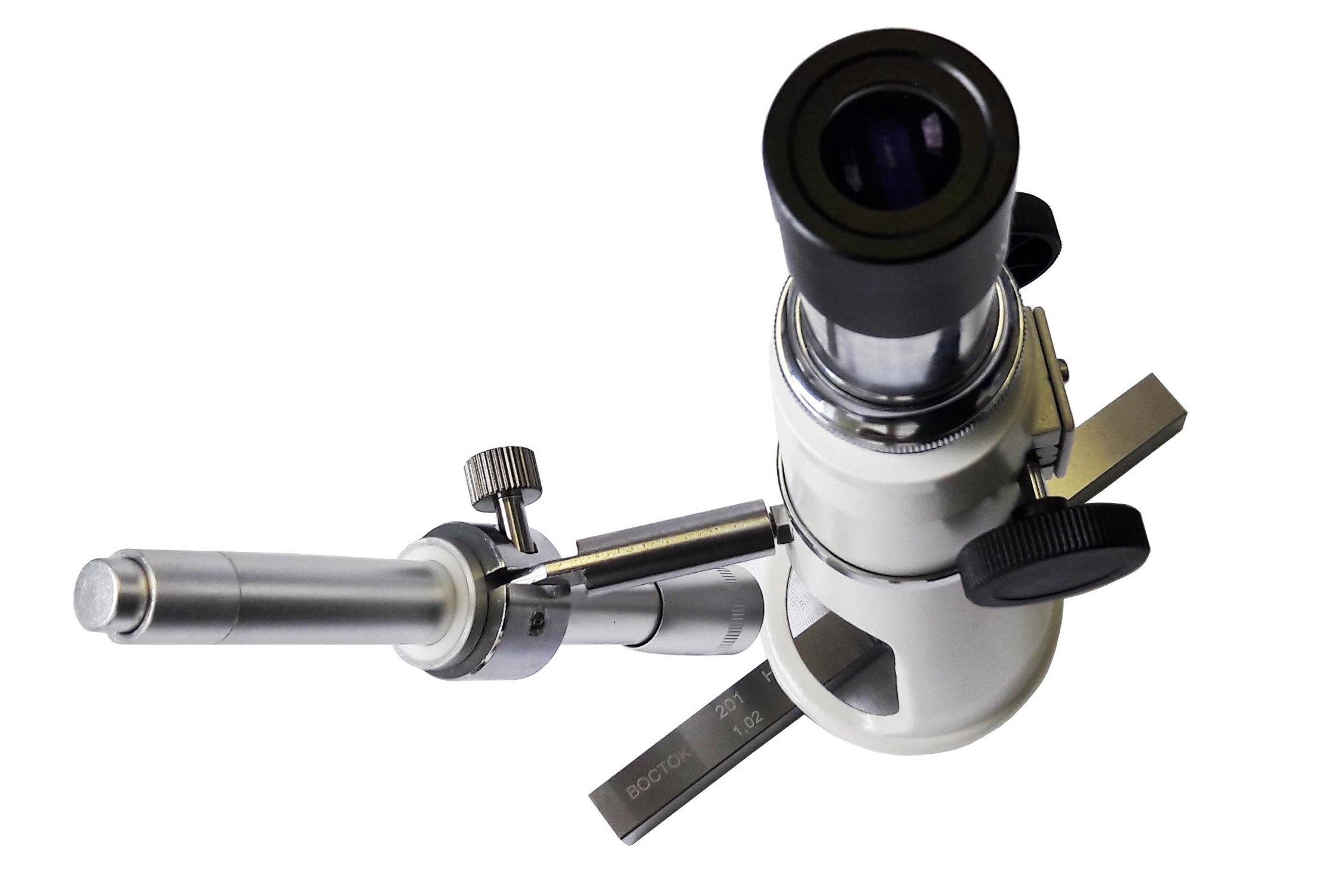

Наиболее частое применение: измерение диаметра отпечатка (лунки), образуемого на поверхности различных металлов при определении твёрдости по методу Бринелля. Также микроскопы могут быть использованы с целью:

  • изучения и измерения микрообъектов бесконтактным способом;
  • проверки печатных плат;
  • контроля печати в бумажной и текстильной промышленности;
  • проведения опытных и криминалистических экспертиз.

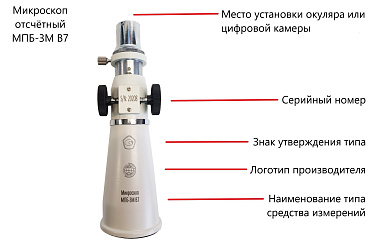

Описание средства измерений

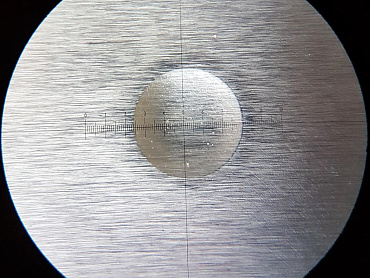

Принцип действия микроскопа основан на определении линейных размеров изображения объектов, в том числе отпечатка, получаемого от вдавливания шарика в исследуемый материал под определённой нагрузкой, по шкалам сетки и микрометрического винта или с помощью программного обеспечения камеры, используемой вместо объектива.
Модификации микроскопов отсчётных МПБ отличаются диапазонами измерений, ценой деления шкалы сетки объектива, наличием сменных объективов и осветителя. Описание функционала различных модификаций микроскопов для облегчения выбора:

  • МПБ-2 В7 - фокусировка микроскопа на измеряемом объекте осуществляется вручную с помощью диоптрийной настройки объектива. Микроскоп оснащён микрометром с круговой шкалой, что позволяет очень легко и точно производить измерения длины с низкой погрешностью. Один несменный объектив с увеличением 1х. Рекомендуется использовать для замера отпечатков d≤6 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤6 мм.
  • МПБ-3 В7 - фокусировка микроскопа на измеряемом объекте осуществляется вручную с помощью диоптрийной настройки объектива. Микроскоп оснащён микрометром с круговой шкалой, что позволяет очень легко и точно производить измерения длины с низкой погрешностью. Один несменный объектив с увеличением 2х. Рекомендуется использовать для замера отпечатков d≤3 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤3 мм.

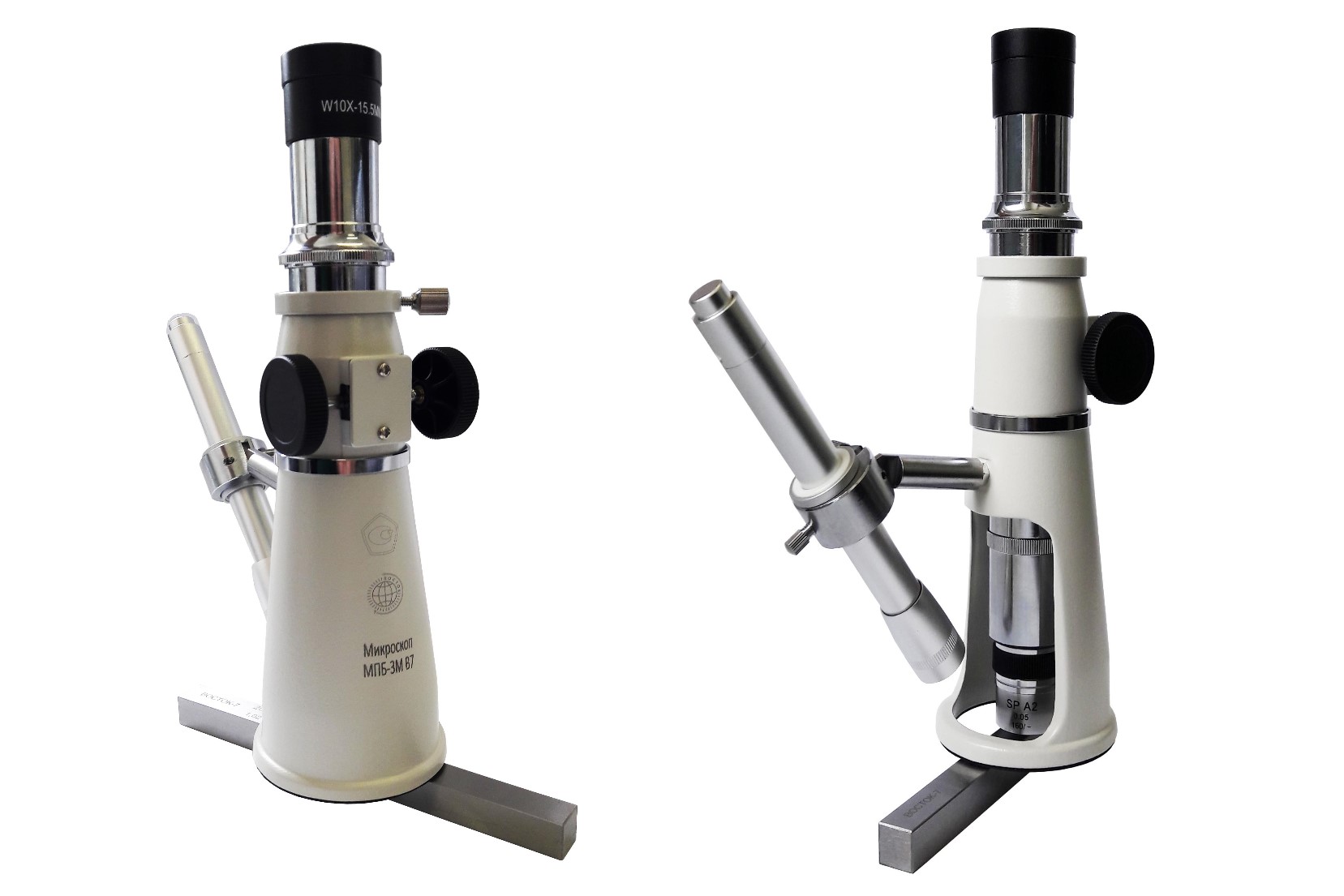

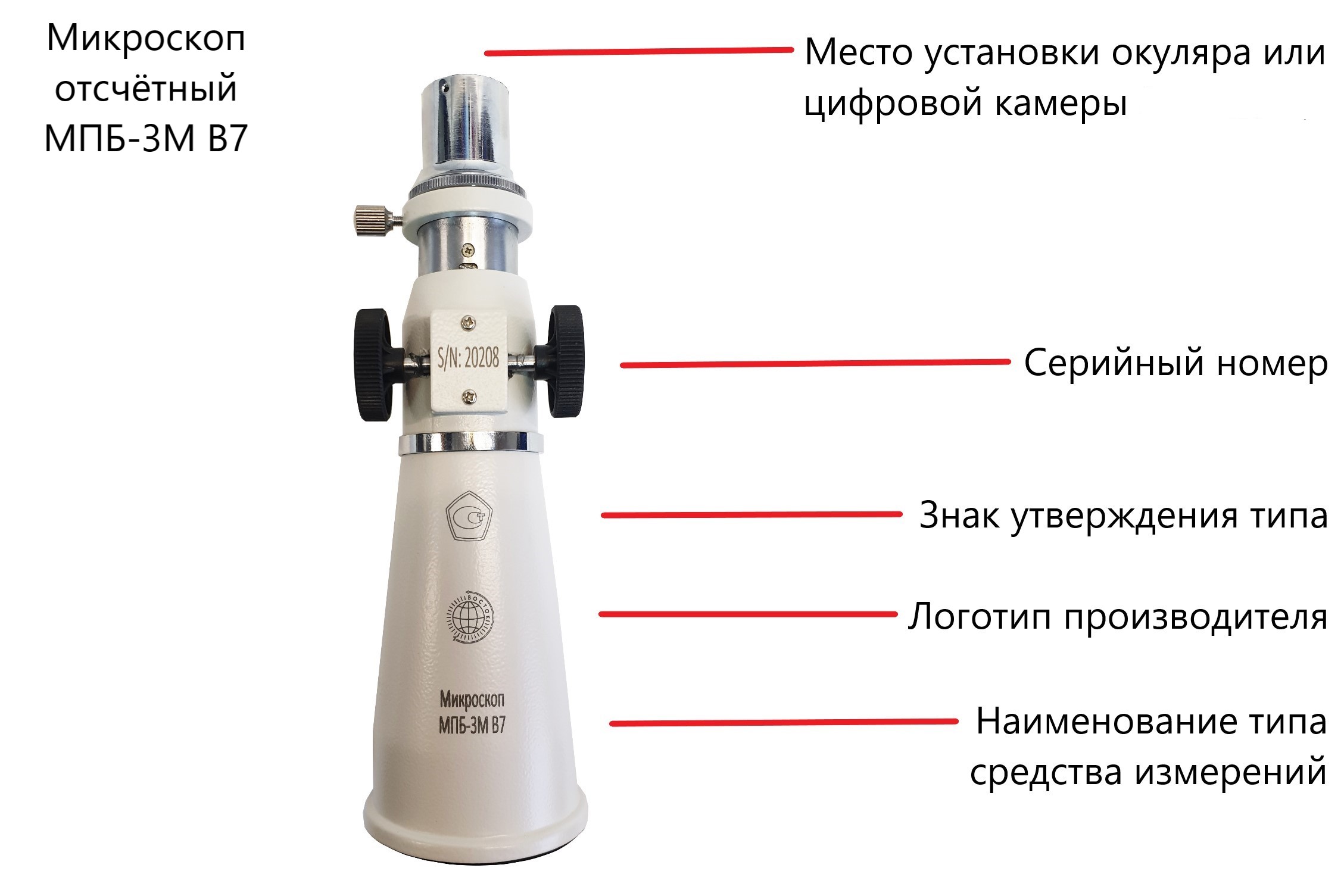

  • МПБ-3М В7 с окуляром - фокусировка микроскопов на измеряемом объекте осуществляется вручную с помощью фокусировочного механизма. Микроскоп оснащён визирной шкалой на 100 единиц, цена деления зависит от увеличения объектива, установленного в микроскоп. Просветлённая оптика и навесной осветитель позволяют улучшить контрастирование и проводить измерения вне зависимости от степени освещённости объекта контроля. Два штатных сменных объектива (2х и 5х), три сменных объектива по заказу (4х, 10х, 20х) и цифровая камера (2 Мп USB 2.0) по заказу. Рекомендуется использовать для замера отпечатков d≤5 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤5 мм.*

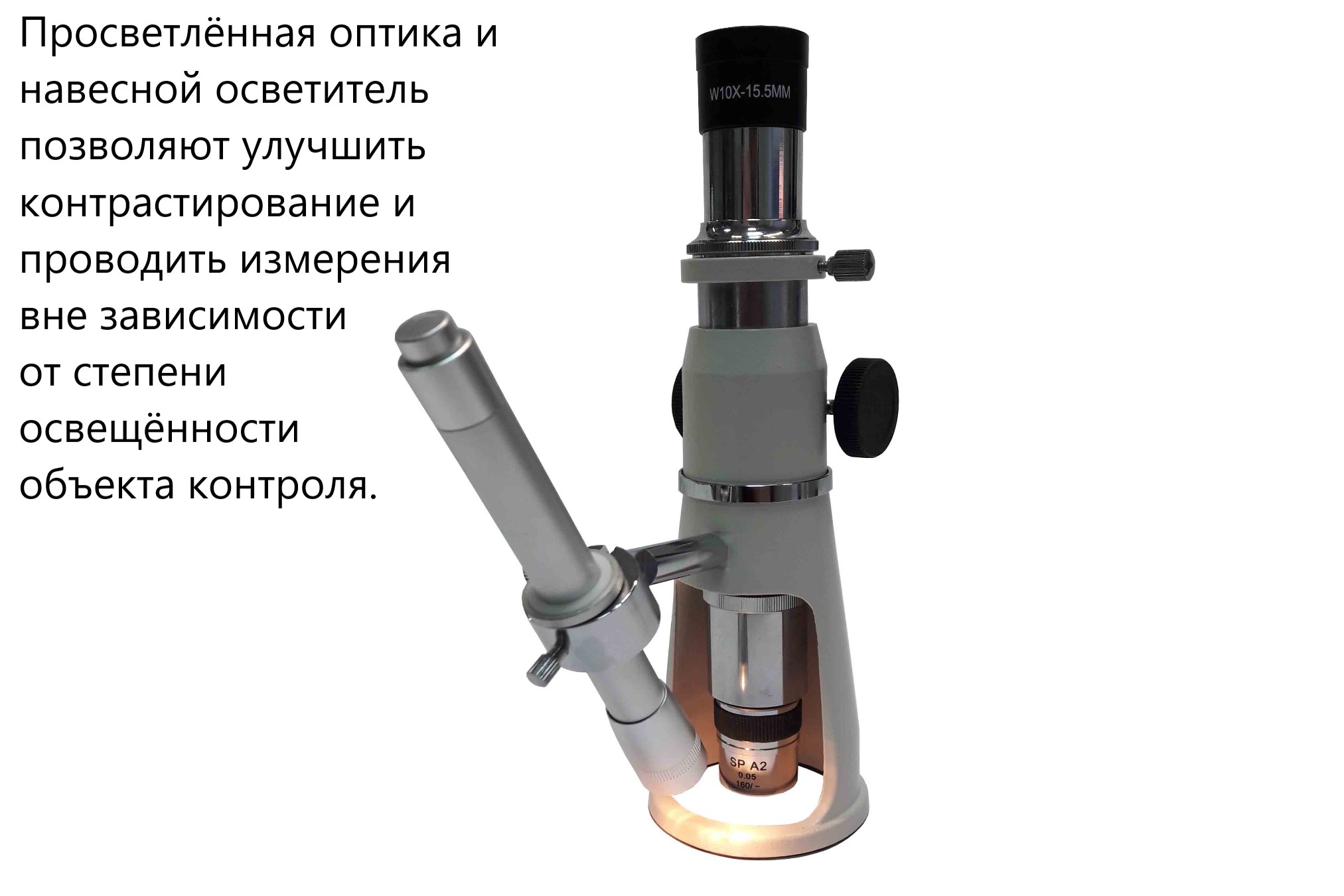

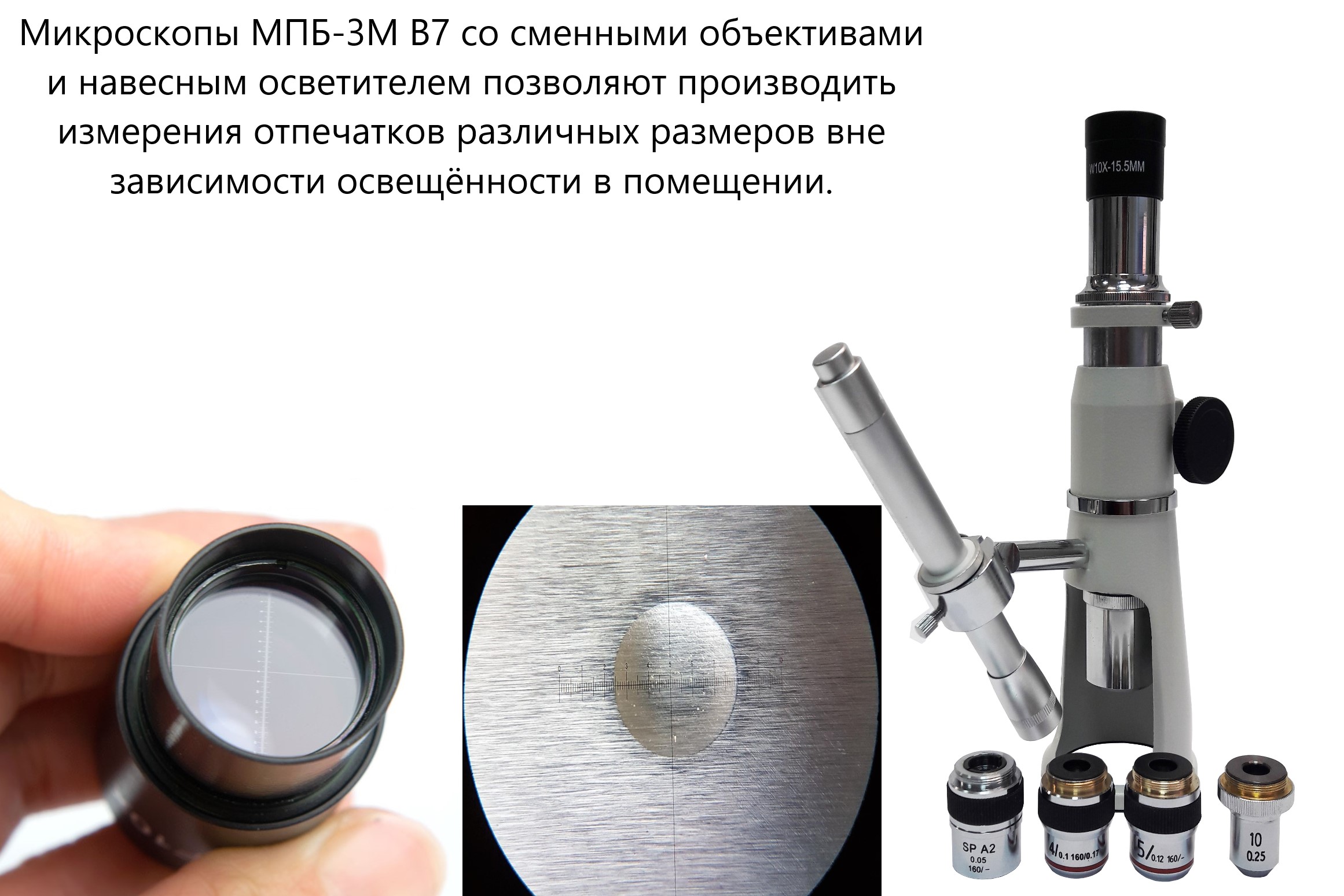

  • МПБ-3М В7 с цифровой камерой -  фокусировка микроскопов на измеряемом объекте осуществляется вручную с помощью фокусировочного механизма. Просветлённая оптика и навесной осветитель позволяют улучшить контрастирование и проводить измерения вне зависимости от степени освещённости объекта контроля. Один штатный сменный объектив 4х с цифровой камерой (2 Мп USB 2.0), четыре сменных объектива по заказу (2х, 5х, 10х, 20х). Оснащается программным обеспечением (ПО) AmScope, устанавливаемым на компьютер. Камера производит захват изображения и видео, которое обрабатывается с помощью ПО для отображения результатов измерений, а также для сбора, обработки и хранения измерительной информации. Рекомендуется использовать для замера объектов, линейные размеры которых менее ≤1 мм (при измерении цифровой камерой), а также отпечатков d≤5 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤5 мм  (при измерении дополнительными объективами 2х, 5х, 10х, 20х).**

*Пользователь имеет возможность впоследствии приобрести цифровую камеру и заменить ею штатный окуляр, однако свидетельство о поверке на цифровую камеру, в этом случае, оформлено быть не может.

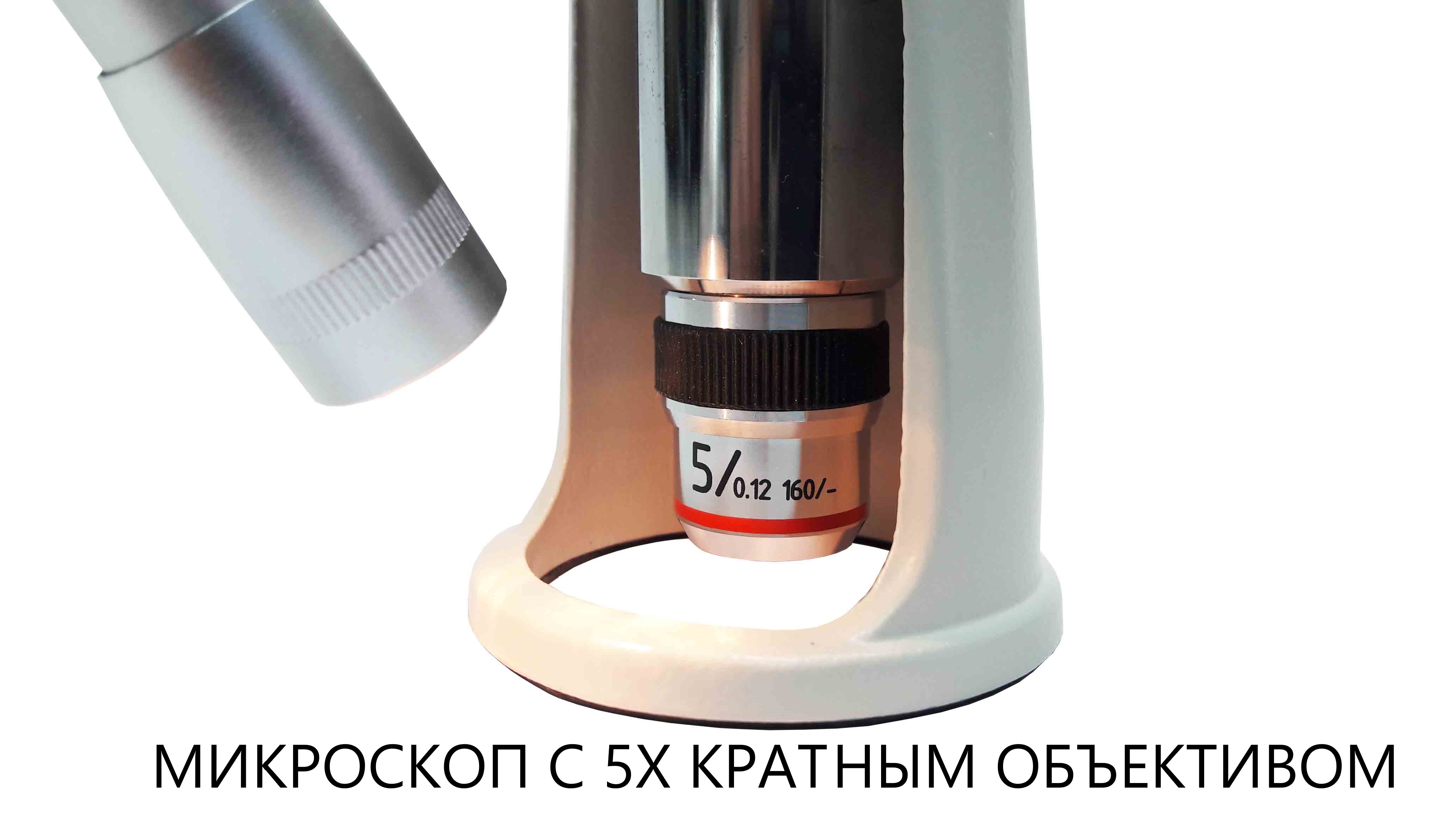

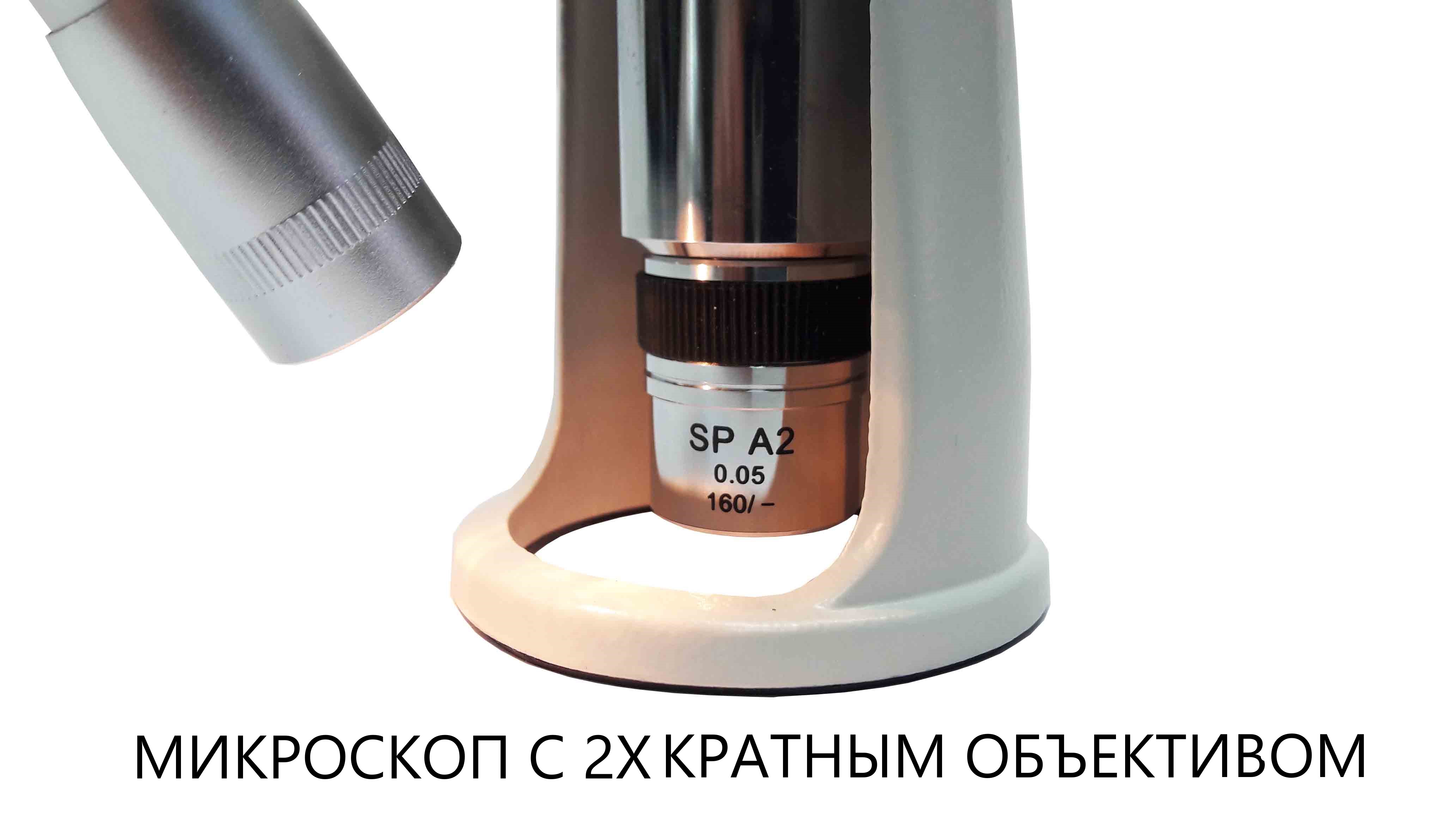

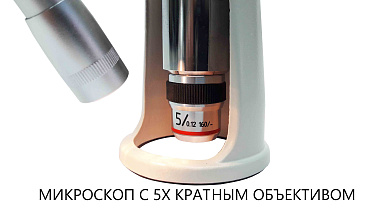

**Пользователь имеет возможность дополнительно приобрести сменные объективы (2х, 5х, 10х, 20х), однако свидетельство о поверке может быть оформлено только на объективы 10х, 20х и штатный объектив 4х.





Метрологические характеристики микроскопов модификаций МПБ-2 В7, МПБ-3 В7

 Наименование характеристики    Значение для модификаций
 МПБ-2 В7  МПБ-3 В7

Диапазон измерений, мм

от 0 до 6 от 0 до 3

Цена деления неподвижной шкалы сетки окуляра, мм

1 0,5

Цена деления шкалы барабана микрометрического винта, мм

0,01 0,005

Пределы допускаемой абсолютной погрешности измерений, мм

±0,01
±0,05

Метрологические характеристики микроскопов модификации МПБ-3М В7 с окуляром

Наименование характеристики

Значения с применением объектива

10×

20×

Диапазон измерений, мм

от 0 до 5

от 0 до 2,5

от 0 до 2

от 0 до 1

от 0 до 0,5

Цена деления шкалы сетки, мм

0,05

0,025

0,02

0,01

0,005

Пределы допускаемой абсолютной погрешности измерений, мм:

−     при       измерении       от

0 до 0,2 мм включ. (на любом               интервале шкалы);

−    при   измерении    св. 0,2 мм до верхнего предела измерений включ.;

−   при       измерении       от 0 до 1 мм включ. (на любом интервале шкалы);

− при измерении св. 1 мм

до верхнего предела измерений включ.




-




-




-




±0,01




±0,005

-

-

-

±0,03

±0,015

±0,05

±0,025

±0,02

-

-

±0,20

±0,05

±0,04

-

-

Метрологические характеристики микроскопов модификации МПБ-3М В7 с цифровой камерой


Наименование характеристики

Значения с применением объектива

10×

20×

Диапазон измерений, мм

от 0 до 1

от 0 до 0,4

от 0 до 0,2

Цена единицы наименьшего разряда, мм

0,000001

Пределы допускаемой абсолютной по-

грешности измерений, мм

±0,003

Основные технические характеристики микроскопов модификаций МПБ-2 В7, МПБ-3 В7


Наименование характеристики

Значение для модификаций

МПБ-2 В7

МПБ-3 В7

Увеличение окуляра

20×

20×

Фокусное расстояние окуляра, мм, не более

12,6

12,6

Увеличение объектива

Фокусное расстояние объектива, мм, не более

31,5

35,1

Диапазон фокусировки окуляра, дптр

±4

±4

Увеличение микроскопа

20×

40×

Рабочее расстояние до объекта, мм, не более

62,0

51,3

Диаметр поля видимости объекта, мм, не менее

9

5

Габаритные размеры, мм, не более:

-   высота

-   ширина

-   длина

155

50

70

187

50

70

Масса, кг, не более

0,6

0,6

Условия эксплуатации:

-   температура окружающей среды, ºС

-   относительная влажность, %, не более

от +15 до +25

80

Средний срок службы, лет, не менее

10

Основные технические характеристики микроскопов модификаций МПБ-3М В7 с окуляром


Наименование характеристики

Значения с применением объектива

10×

20×

Увеличение окуляра

10×

Фокусное расстояние окуляра, мм, не более

25

Увеличение микроскопа

20×

40×

50×

100×

200×

Рабочее расстояние до объекта, мм

21,5

31,2

23,3

18,5

7,0

Диаметр поля видимости объекта (при использовании окуляра), мм, не менее

8

4,5

3,5

2

0,8

Диапазон фокусировки, мм

30

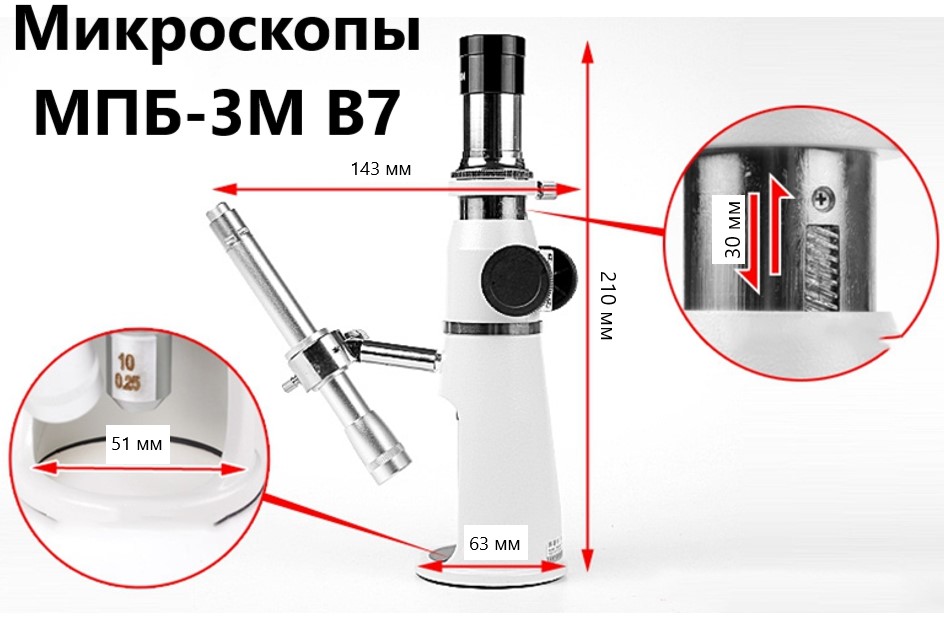

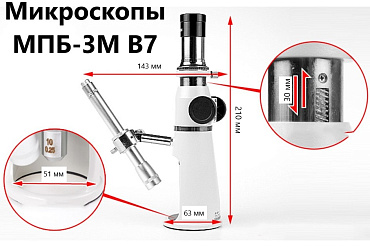

Габаритные размеры, мм, не более

-   высота микроскопа

-   диаметр основания

220

63

Масса микроскопа (нетто), кг, не более

0,65

Масса    микроскопа    с    принадлежностями

(брутто), кг, не более

0,95

Условия эксплуатации:

-   температура окружающей среды, ºС

-   относительная влажность, %, не более

от +15 до +25

80

Средний срок службы, лет, не менее

10

Основные технические характеристики микроскопов модификаций МПБ-3М В7 с цифровой камерой


Наименование характеристики

Значения с применением объектива

10×

20×

Поле зрения камеры, мм, не менее

1

0,4

0,2

Рабочее расстояние до объекта, мм

31,2

18,5

7,0

Диапазон фокусировки, мм

30

Габаритные размеры, мм, не более:

-   высота микроскопа

-   диаметр основания

220

63

Масса микроскопа (нетто), кг, не более

0,65

Масса микроскопа с принадлежностями

(брутто), кг, не более

0,95

Условия эксплуатации:

-   температура окружающей среды, ºС

-   относительная влажность, %, не более

от +15 до +25

80

Средний срок службы, лет, не менее

10




Производитель РФ: ВОСТОК-7
Габариты, мм (Справочник "Номенклатура" (Общие)) d63х220
Вес, кг (Справочник "Номенклатура" (Общие)) 0,6

Наименование комплектующих

Обозначение

Количество

Микроскоп отсчётный

МПБ

1 шт.

Руководство по эксплуатации

МПБ.00.001 РЭ

1 экз.

Руководство оператора*

МПБ.00.001 РО

1 экз.

Методика поверки

МП 38-233-2021

1 экз.**

Программное обеспечение AmScope, компакт-диск

-

1 шт. *

Осветитель, ключ, элементы питания ААА (2 шт.)



1 комплект ***

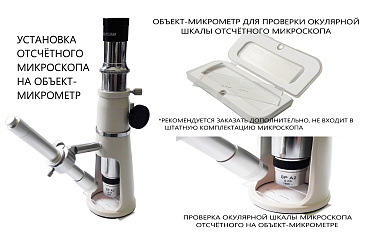

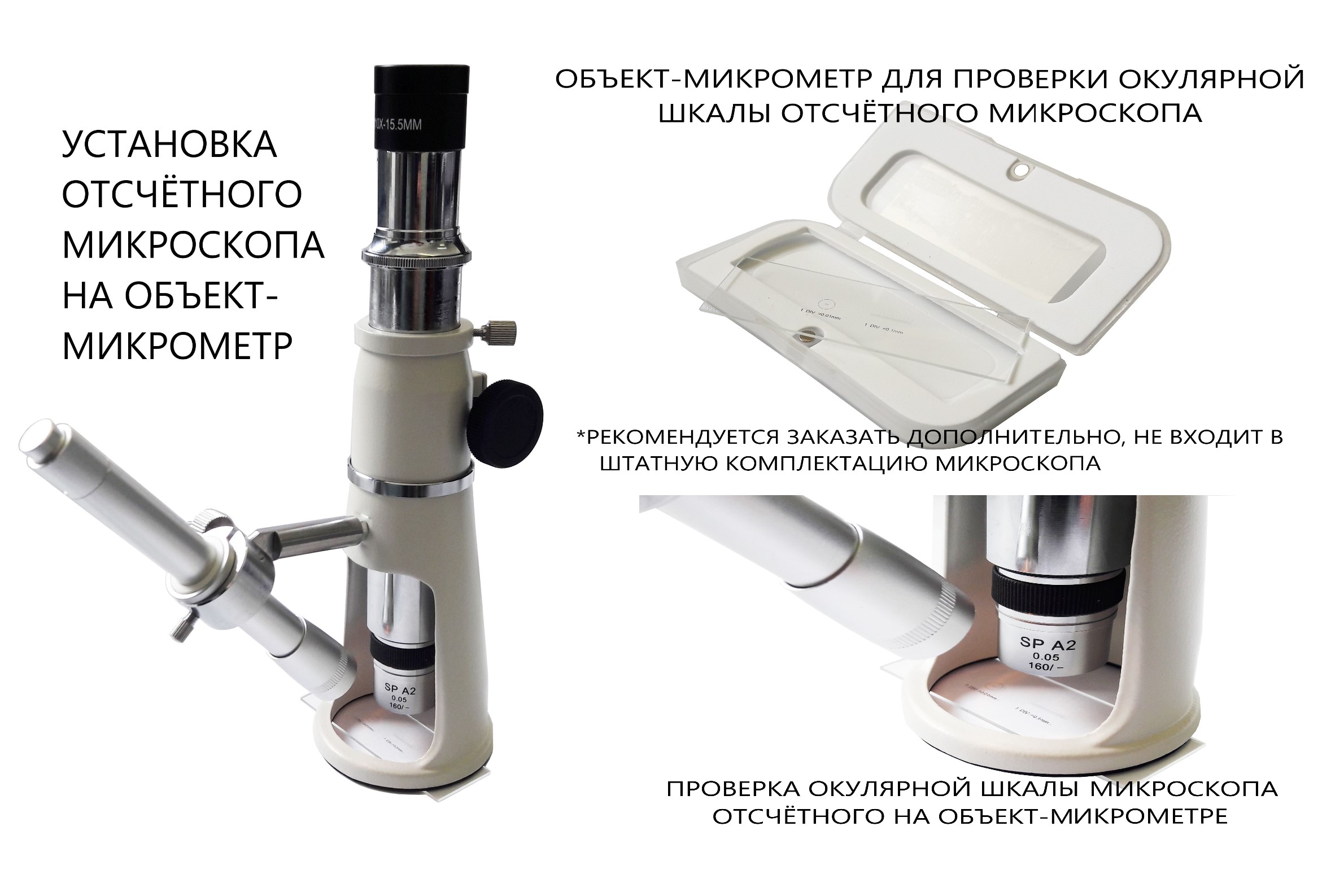

ОМО (объект-микрометр для отражённого света)



1 шт. **

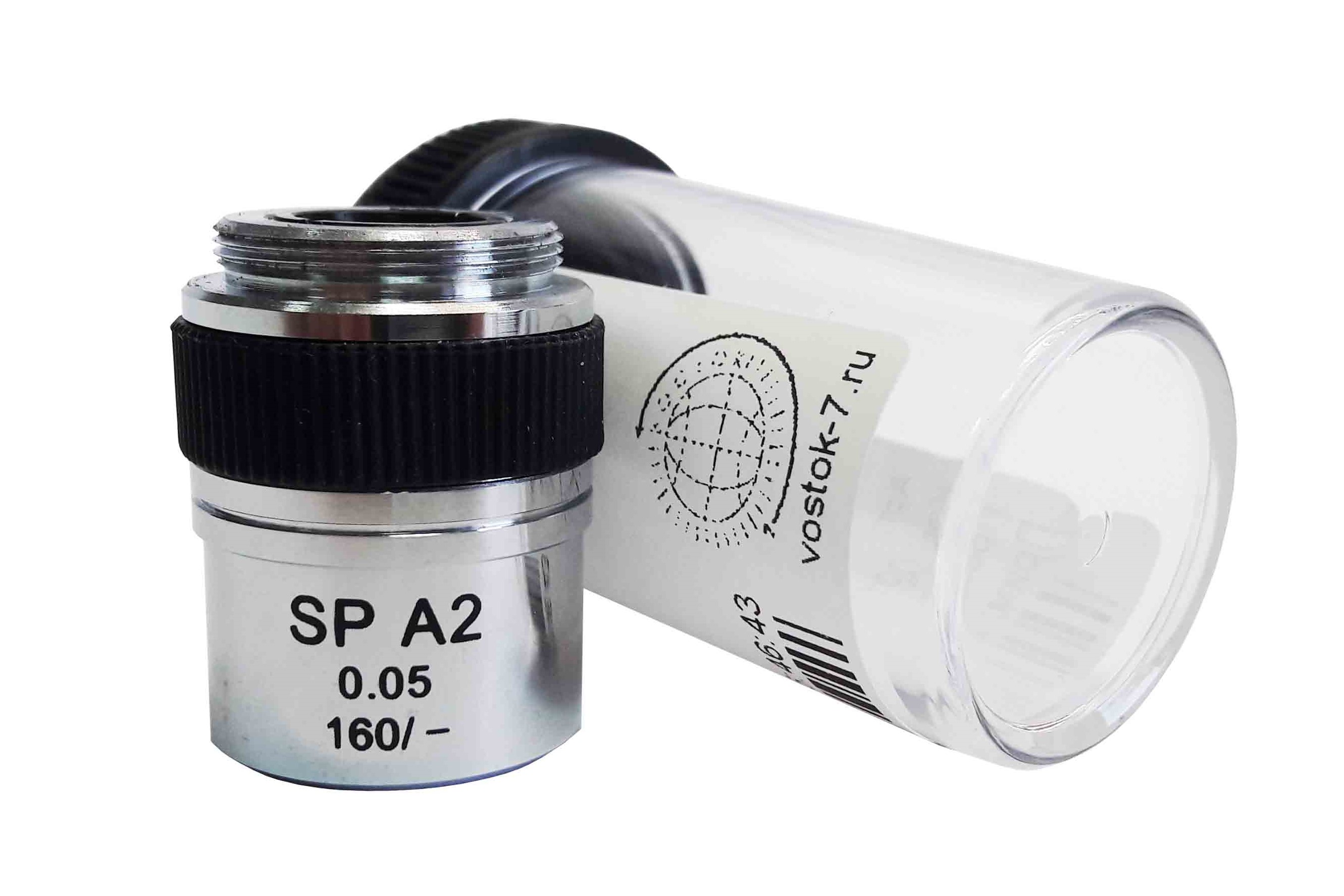

2х (объектив для МПБ-3М В7)



на заказ

4х (объектив для МПБ-3М В7)



на заказ

5х (объектив для МПБ-3М В7)



на заказ

10х (объектив для МПБ-3М В7)



на заказ

20х (объектив для МПБ-3М В7)



на заказ

Цифровая камера (для  МПБ-3 В7)



на заказ

_________

* Поставляется для микроскопов модификации МПБ-3М В7 укомплектованных цифровой камерой.

** Поставляется по индивидуальному заказу.

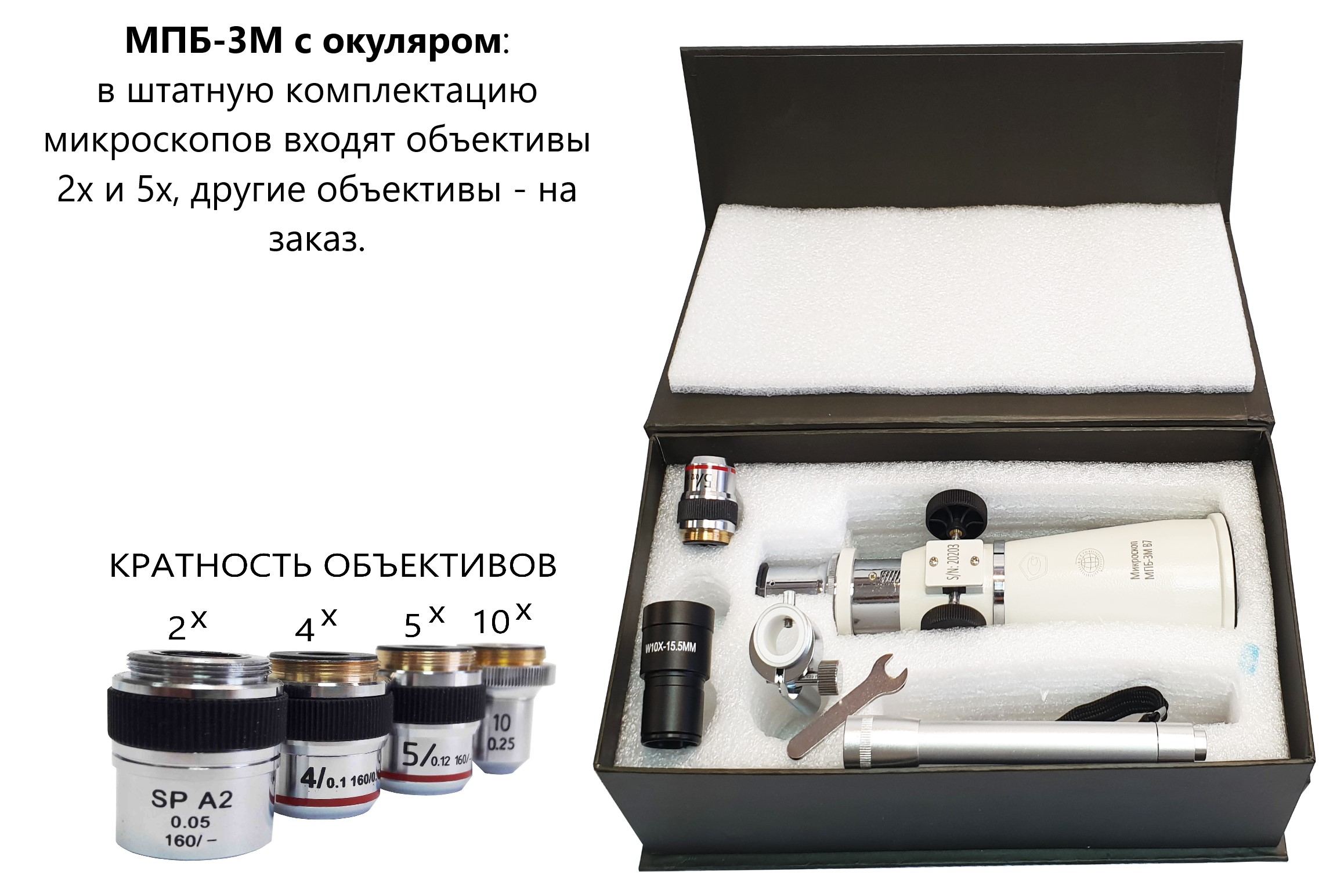

***В штатную комплектацию микроскопов модификации МПБ-3М В7 с окуляром входят объективы 2х и 5х, микроскопов модификации МПБ-3М В7 укомплектованных цифровой камерой штатно входит объектив 4х. Осветитель и ключ для его монтажа входят в штатную комплектацию, элементы питания заказываются дополнительно.
