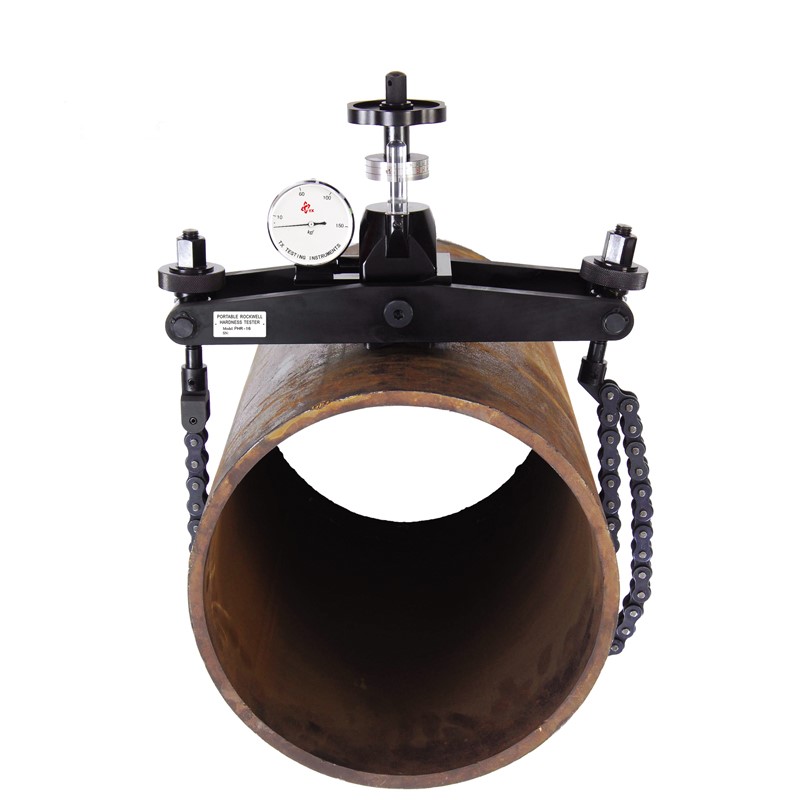

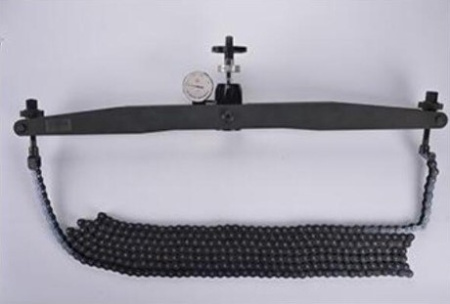

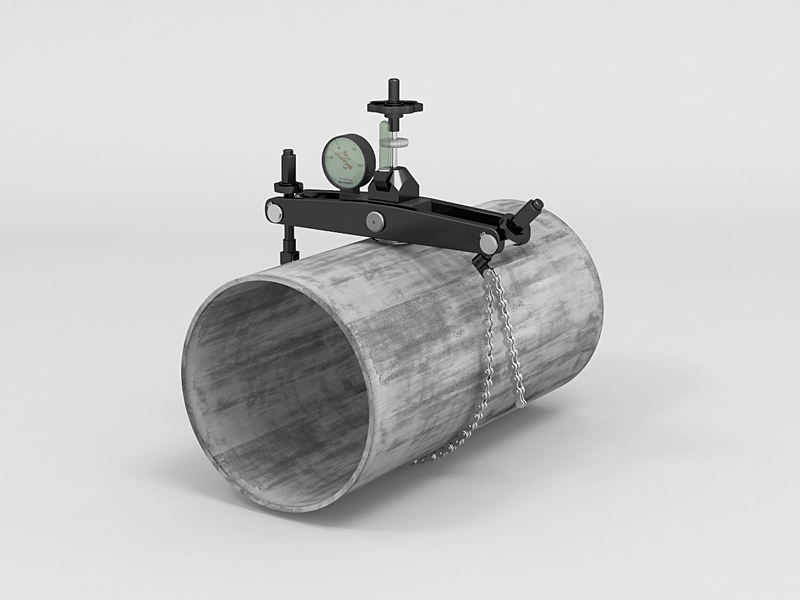

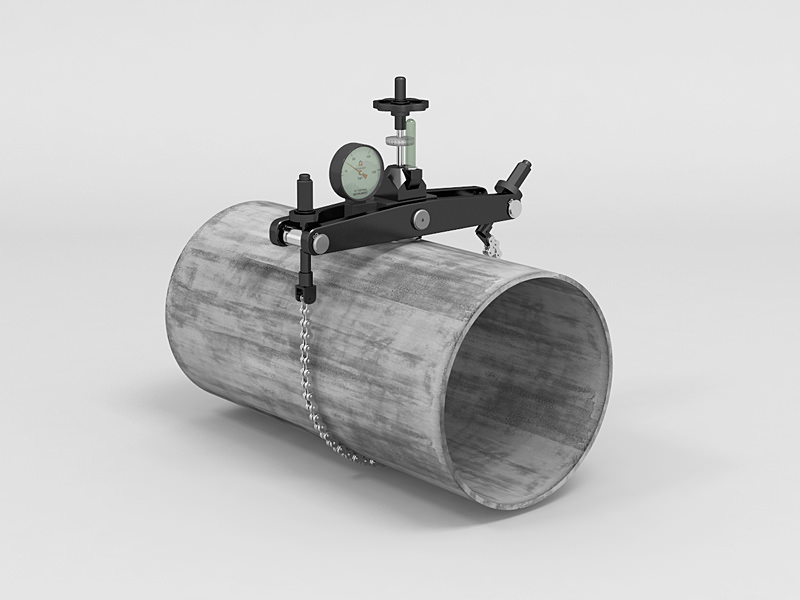

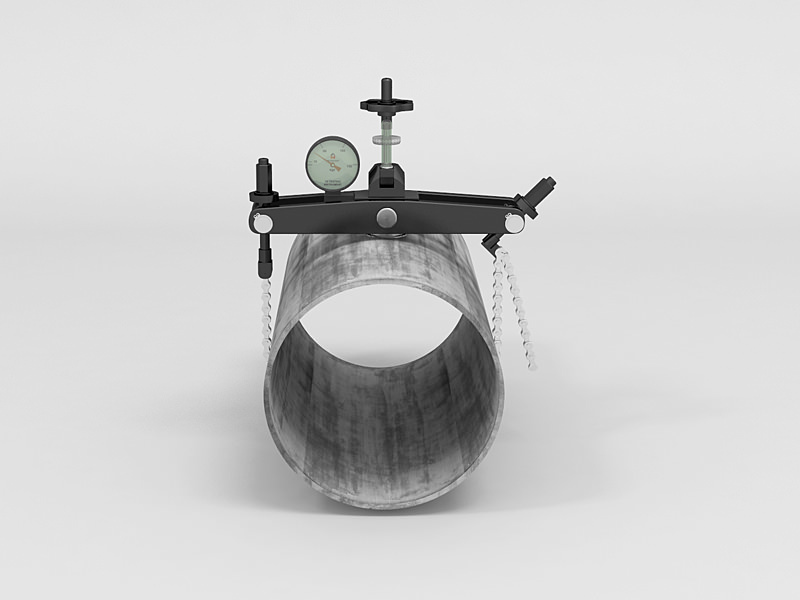

не внесено в Государственный реестр СИ РФНазначение: для измерения твёрдости металлических труб большого диаметра - фиксация на трубах при помощи цепи.
</p>
<p style="text-align: justify;">
<b><span style="color: #0000ff;">"Восток-7" является официальным дилером данного производителя.</span></b>
</p>
<br>
Наличие: Товар под заказ. Срок отгрузки: 30 дней
Узнать срок отгрузки: +7 (495) 740-06-12
Доставка завтра - 390 ₽
| Модификация | ТПР-45-ВСА | ТПР-150-ВСА | ТПР-150-ВМА | ТПР-150-ВМЦ | ТПР-150-ВМТА | ТПР-150-ВЦА | ТПР-62,5-ВША |
|---|---|---|---|---|---|---|---|
|
Основная нагрузка |
15кгс (147,1Н), 30кгс (294,2Н),45кгс (441,3Н) | 60кгс (588Н), 100 кгс (980Н), 150кгс (1471Н) | 62,5кгс (612,5Н) | ||||
|
Тип захвата |
Струбцина | Магнитный захват | Цепной захват | Тисочный захват | |||
|
Шкала твёрдости |
HR15N, HR30N, HR45N, HR15T, HR30T, HR45T | HRA, HRB, HRC | HRC | ||||
|
Предел допускаемой погрешности определения твердости, не более |
± 1,5 ед.тв. (80 ± 4 алм. конус) | ± 1,5 ед.тв. (83 ± 3 алм. конус) | ± 2,0 ед.тв. (65 ± 5 алм. конус) | ||||
| ± 2,0 ед.тв. (45 ± 5 алм. конус) | ± 2,0 ед.тв. (90 ± 10 шарик 1,588) | ||||||
| ± 2,0 ед.тв. (76 ± 6 шарик 1,588) | ± 1,5 ед.тв. (65 ± 5 алм. конус) | ||||||
|
Диапазон измерений твёрдости |
HR15N:70÷91; HR30N:42÷80; HR45N:20÷70; HR15T:73÷93; HR30T:43÷82; HR45T:12÷72 | HRA:20÷88; HRB:20÷100; HRC:20÷70 | HRC:20÷70 | ||||
|
Размеры образца, минимальная толщина стенки/минимальный радиус кривизны, (ДхШ) |
- | - | 5/50 (180х60) мм | 5/60 (200х60) мм | 5 (20х180) мм | 5, 500 мм | 3~35, 700 мм |
|
Габаритные размеры, (ДхШхВ), не более |
- | - | 480х390х210 мм | 480х390х210 мм | 480х390х210 мм | 390х210х480 мм | 375х177х1070 мм |
|
Масса, не более |
- | - | 5,5 кг | 10 кг | 5,5 кг | 7,5 кг | |
| Модификация | Размеры зева струбницы, (ВхГ) | Габаритные размеры, (ДхШхВ), не более | Масса, не более |
|---|---|---|---|
|
ТПР-45-ВСА-25х25 |
25х25 мм | 510х375х177 мм | 5,0 кг |
|
ТПР-45-ВСА-50х50 |
50х50 мм | ||
|
ТПР-45-ВСА-100х50 |
100х50 мм | ||
|
ТПР-150-ВСА-25х25 |
25х25 мм | 1020х760х240 мм | 7,8 кг |
|
ТПР-150-ВСА-50х50 |
50х50 мм | ||
|
ТПР-150-ВСА-100х50 |
100х50 мм | ||
|
ТПР-150-ВСА-100х75 |
0~100х75 мм | ||
|
ТПР-150-ВСА-100х100 |
100х100 мм | ||
|
ТПР-150-ВСА-100х250 |
0~100х250 мм | ||
|
ТПР-150-ВСА-200х100 |
0~200х100 мм
|
||
|
ТПР-150-ВСА-200х250 |
0~200х250 мм | ||
|
ТПР-150-ВСА-500х300 |
200~500х300 мм |
Параметры указаны для твердомеров в базовом исполнении.
Стандартный комплект поставки включает в себя:
- твердомер;
- индентор алмазный тип НК;
- индентор с твёрдосплавным шариком ᴓ 1,588 мм;
- меры твердости Роквелл различных диапазонов и нагрузок по ГОСТ 9031-75;
- измерительный (предметный / опорный) плоский и V-образный столы.
Дополнительная поставка:
- измерительные (опорные / предметные) столики различной конфигурации и размера;
- индентор алмазный тип НК любой каратности;
- индентор с твёрдосплавным шариком: ᴓ 1,588; 3,175; 6,35; 12,7 мм;
- сменные твёрдосплавные шарики ᴓ 1,588; 3,175; 6,35; 12,7 мм;
- меры твердости Роквелл различных диапазонов и нагрузок по ГОСТ 9031-75;
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | не внесено |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Твердомеры Переносные Роквелла тип ТПР предназначены для измерения твёрдости сталей, твёрдых сплавов, алюминия, свинца, пластмасс с диапазонами испытательных нагрузок от 15 кгс до 45 кгс или от 60 кгс до 150 кгс.
Как и твердомеры стационарного типа, твердомеры переносного типа используют метод прямого измерения твёрдости путём вдавливания индентора (алмазного конуса или твёрдосплавного шарика) в исследуемую поверхность образца с последующим определением глубины проникновения индентора.
Твердомеры позволяют измерять твёрдость в соответствии с требованиями ГОСТ 9013-59, ГОСТ 22975-78 и международными ISO 6508 и ASTM E110.
Твердомеры ТПР выпускаются в различных модификациях, отличающихся друг от друга диапазонами нагружения, а также типом фиксации прибора и измеряемого изделия:
- струбцинный (с различной глубиной зева);
- магнитный;

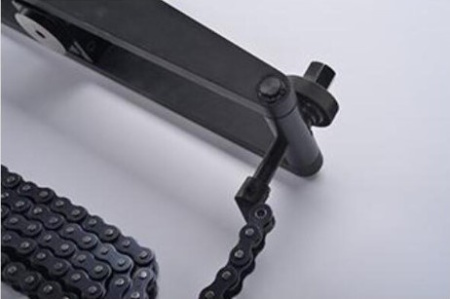

- цепной;
- тисочный.
ДЕМОНСТРАЦИЯ: для детального ознакомления со всеми возможностями твердомера рекомендуется скачать "Паспорт и методика поверки" из вкладки "Документация" - расположена правее от текущей вкладки "Описание".
ВАЖНО! Международными стандартами предписывается проверять правильность показаний твердомера на мерах твёрдости перед каждой рабочей сменой, а если в течение рабочей смены производиться большое количество испытаний твёрдости - то после каждой крупной серии таких измерений. Для выбора мер необходимой шкалы твёрдости и диапазона значений перейдите в раздел "МЕРЫ твёрдости металлов".
