ИНАТЕСТ твердомер комбинированный: ультразвуковой и динамический
Код товара: 000445
Внесено в Государственные реестры СИ РФ, Беларуси и Казахстана
Наличие: Товар в наличии. Срок отгрузки с поверкой: 53-76 дней
Бесплатно по РФ при сумме заказа более 50.000 руб, если сумма заказа меньше - то 1.000 руб.
0 a
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт |
74091-19 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт |
РБ 03 03 7181 19 |
| Республика Казахстан, КазИнМетр |
KZ.02.03.00100-2019/74091-19 |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Кропус" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Твердомеры металлов портативные ИНАТЕСТ предназначены для экспрессного измерения твёрдости металлов и сплавов, в т.ч. стали, по шкалам твёрдости Роквелла "С" (HRC), Бринелля (HB) и Виккерса (HV). Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на машиностроительных предприятиях) при контроле качества изделий, а также при входном контроле сырья и заготовок.
Описание средства измерений:
Принцип действия твердомера ИНАТЕСТ основан на ультразвуковом контактном импедансе (UCI) и динамическом (Leeb) методах измерения твёрдости.

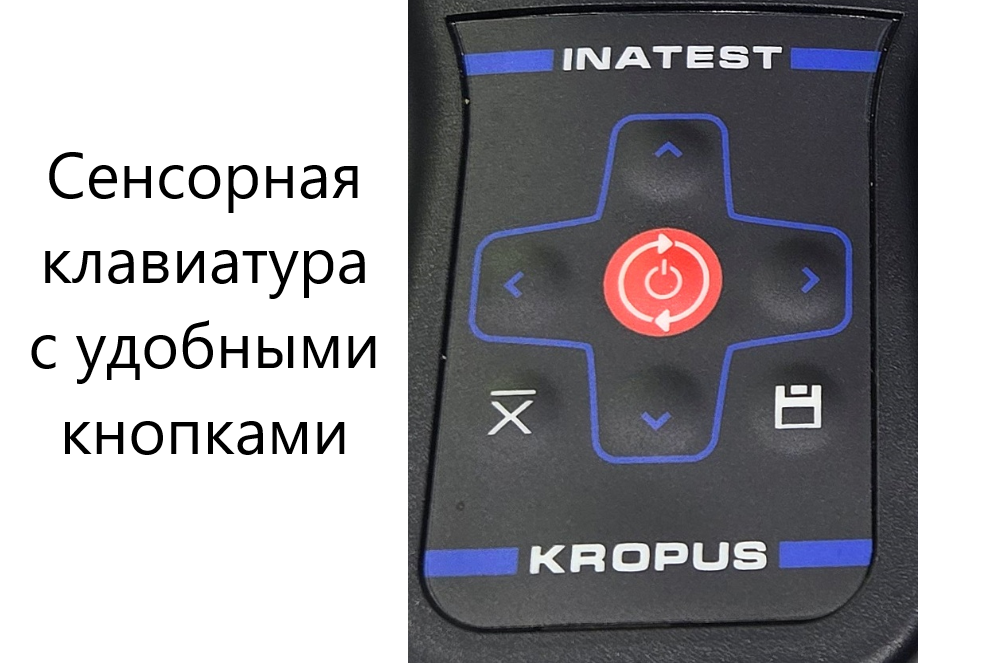

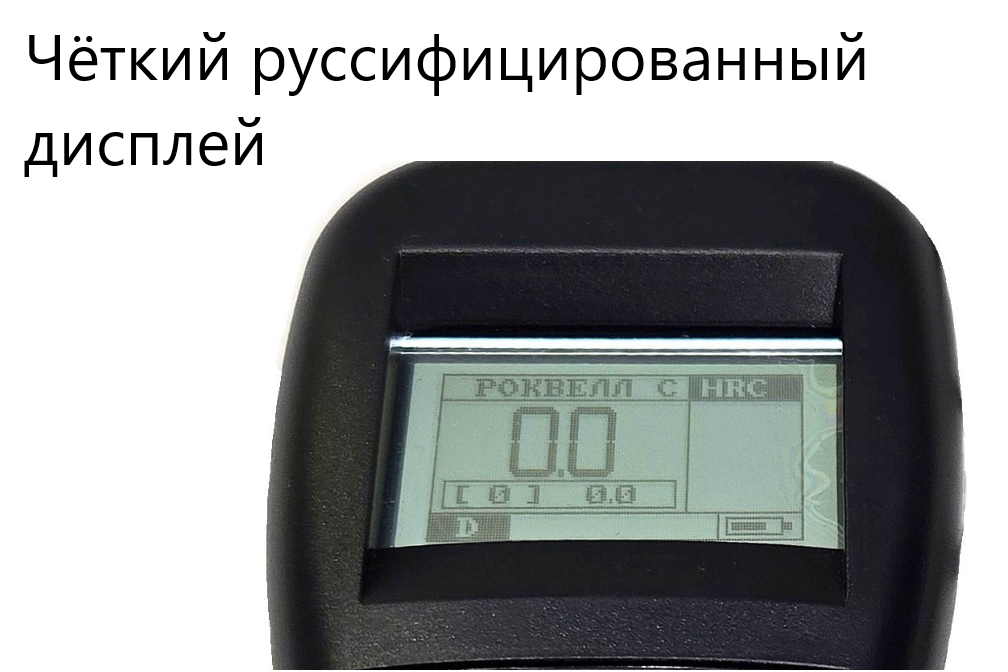

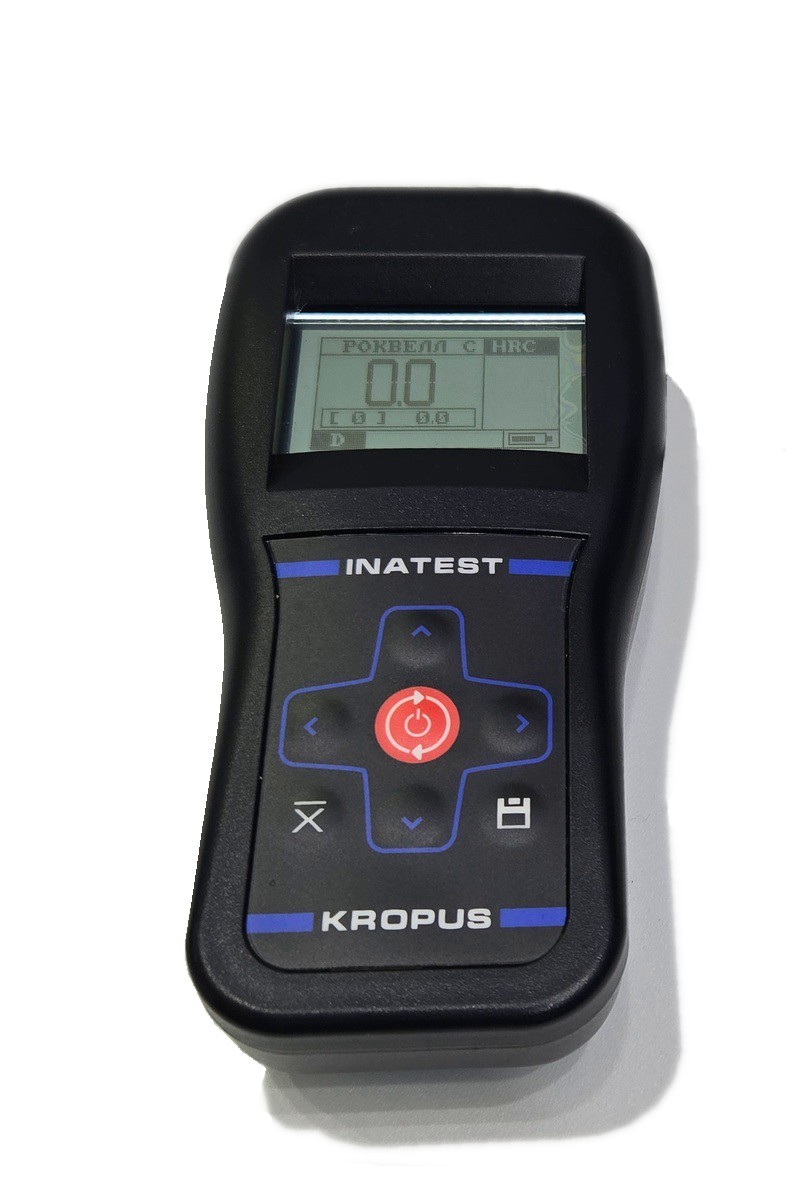

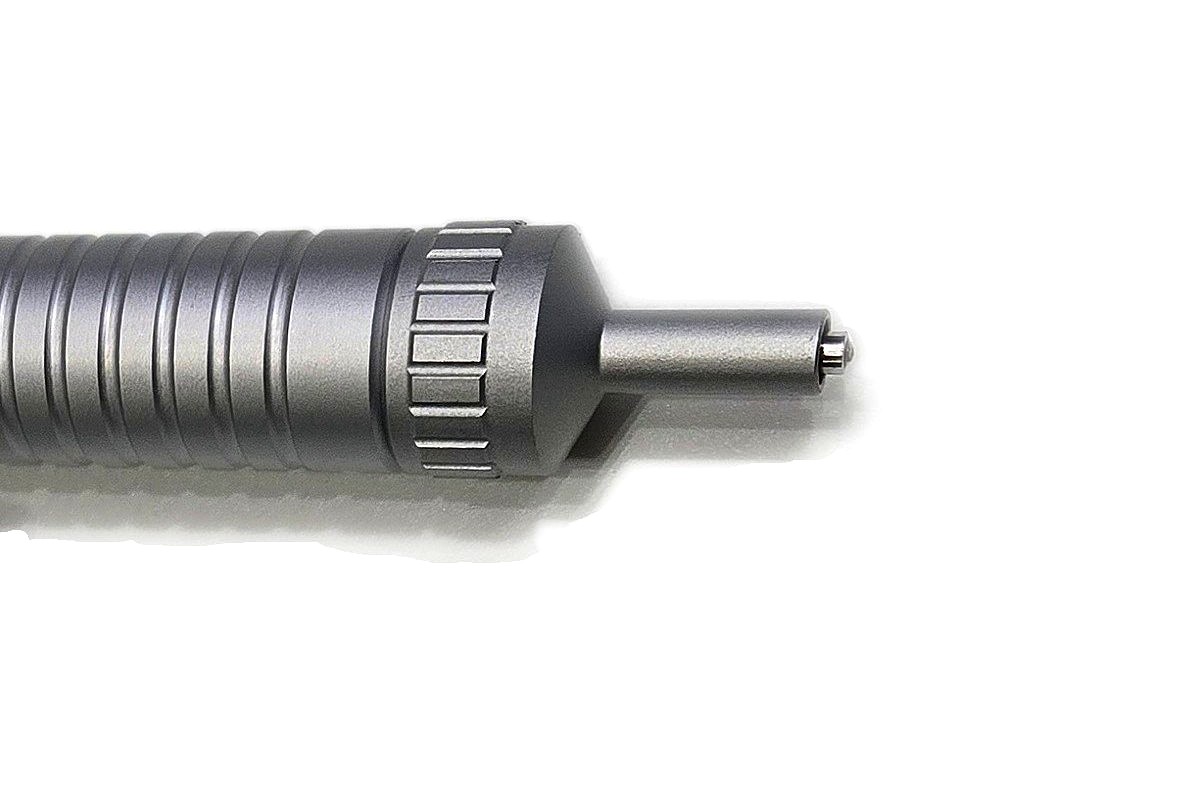

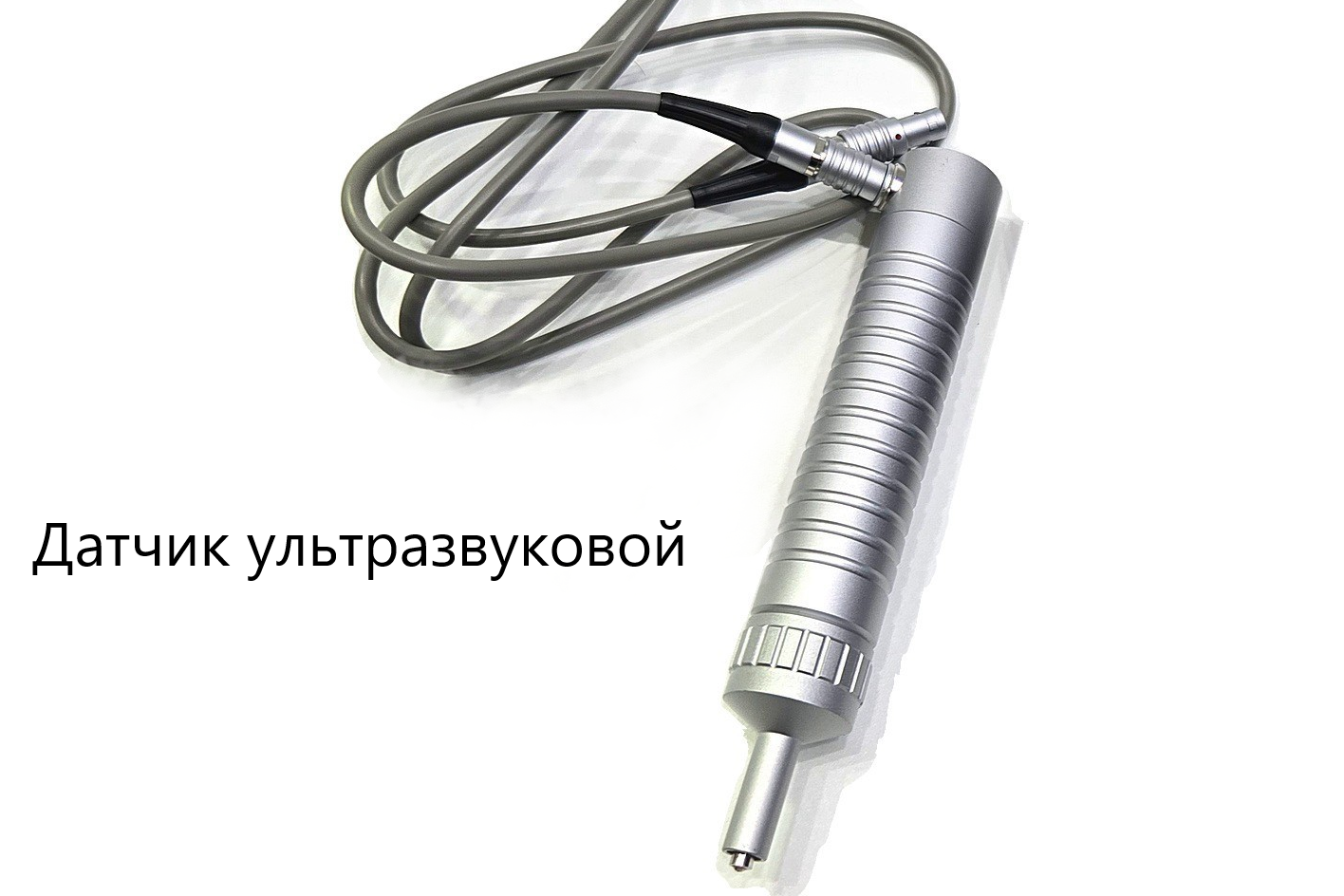

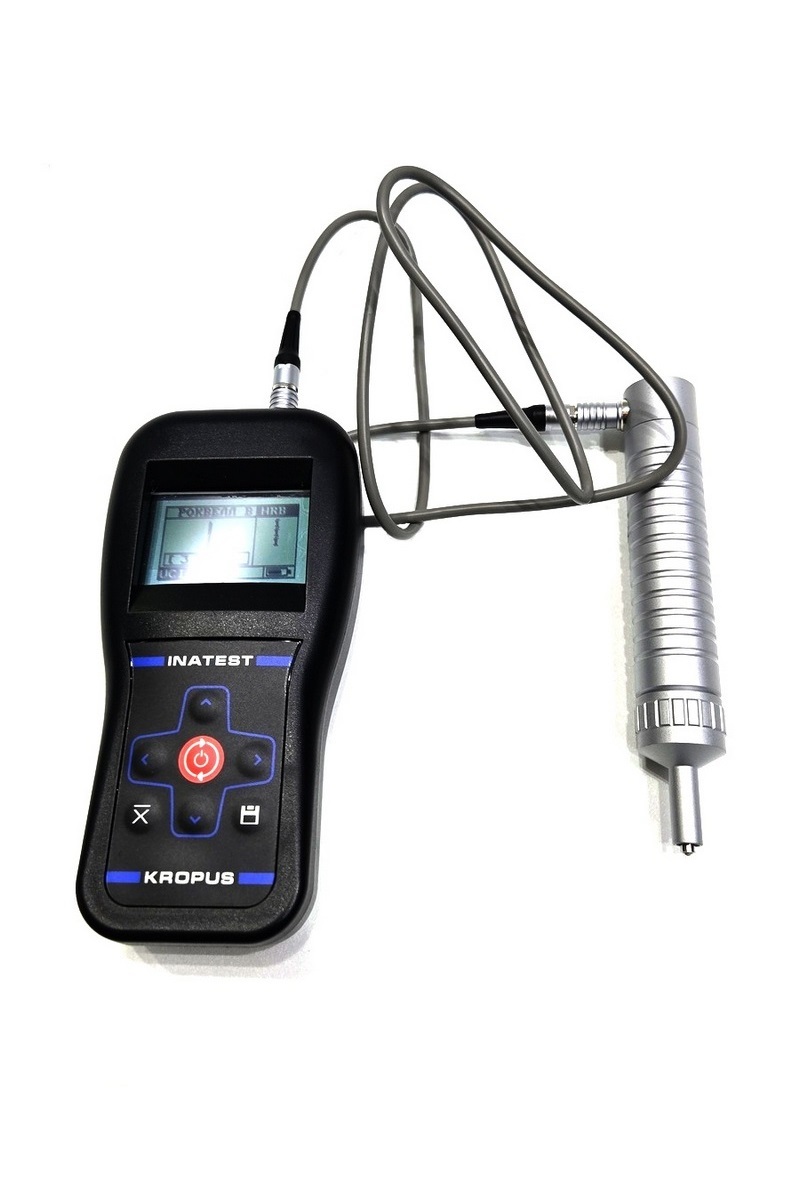

Датчик ультразвуковой. В основу принципа действия твердомера заложен UCI метод (Ultrasonic Contact Impedance - ультразвуковой контактный импеданс) - предложен в 1961 г. в США изобретателем Клаусом Клисателем. Для измерения методом ультразвукового контактного импеданса (измеряется сдвиг частоты в стержне после его проникновения в металл) существуют датчики различных типов, в которых к резонирующему стержню с алмазной пирамидкой Виккерса используют пружины с разными нагрузками 98; 49; 9,8 Н и др. (соответственно 10, 5, 1 кгс и др.). Метод стандартизирован в США как ASTM A1038 и Германии как DIN 50159-1, однако в России этот метод не стандартизирован. Поскольку электронный блок твердомера преобразует измеренные прибором значения в стандартизированные в России шкалы твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD), то такой метод измерения твёрдости именуется "косвенным". Измерение твёрдости "косвенным" методом всегда уступает в точности и имеет большую погрешность, нежели измерение твёрдости "прямым" методом по шкалам твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD). Этот момент необходимо учитывать если вы выбираете прибор измерения твёрдости для лаборатории с требованием высокой точности измерений и минимальной погрешности - в этих случаях придётся отказаться от твердомеров портативного типа (с "косвенным" методом) и выбрать твердомер стационарного или переносного типа (реализуют "прямой" метод измерения твёрдости).

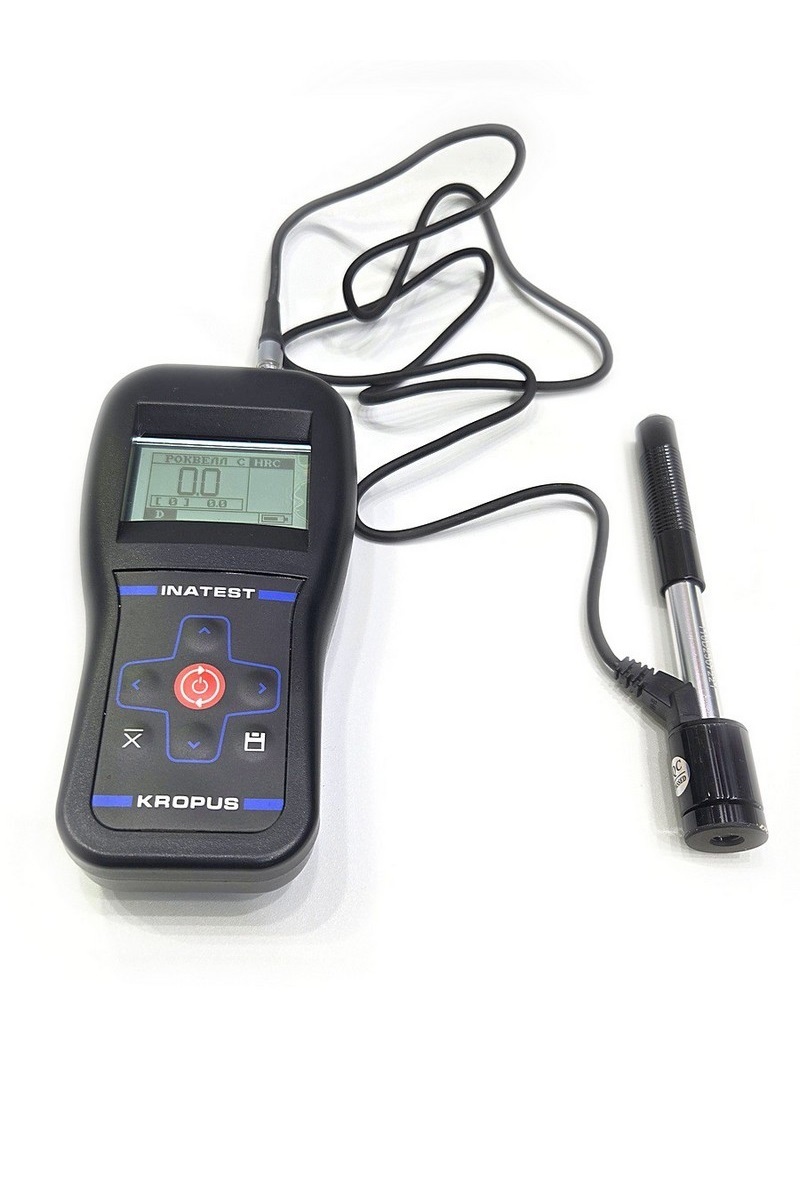

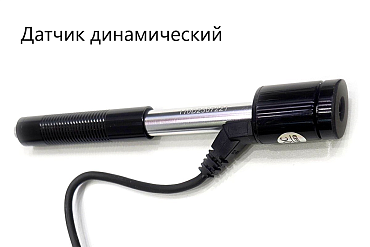

Датчик динамический. Принцип действия твердомера основан на измерении отношения скоростей индентора (ударного элемента) при падении и отскоке, преобразуемого в значение твёрдости. В международных стандартах с 1975г. этот метод измерения твёрдости называется методом Либа и результаты измерения твёрдости изделий указываются в величинах твёрдости Либа (HL), однако в России этот метод не стандартизирован. Поскольку электронный блок твердомера преобразует измеренные твердомером значения твёрдости в стандартизированные в России шкалы твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD), то такой метод измерения твёрдости именуется "косвенным". Измерение твёрдости "косвенным" методом всегда уступает в точности и имеет большую погрешность, нежели измерение твёрдости "прямым" методом по шкалам твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD). Этот момент необходимо учитывать если вы выбираете прибор измерения твёрдости для лаборатории с требованием высокой точности измерений и минимальной погрешности - в этих случаях придётся отказаться от твердомеров портативного типа (с "косвенным" методом) и выбрать твердомер стационарного или переносного типа (реализуют "прямой" метод измерения твёрдости).
Преимущества.
Твердомеры портативного типа используют “косвенный” метод измерения твёрдости, в отличии от твердомеров переносного или стационарного типов, которые используют “прямой” метод измерения твёрдости. При использовании твердомеров стационарного и переносного типов для измерения по шкалам твёрдости Роквелла, Бринелля или Виккерса требуется, чтобы испытываемый образец помещался под измерительным устройством; что не всегда возможно. Твердомеры портативного типа относятся к неразрушающим методам контроля и позволяют:
- проводить измерение твёрдости поверхностного слоя металла, подвергнутого напылению, наплавлению, механической, термической и др. видам поверхностной обработки металла. Такой контроль твёрдости недоступен для твердомеров стационарного и переносного типов, которые под действием больших нагрузок «продавливают» поверхностный слой.
- проводить измерение твёрдости не только в лаборатории, но и непосредственно на месте эксплуатации или производства изделия в цеховых и полевых условиях.
- проводить измерение твёрдости крупногабаритных изделий и труднодоступных зон в изделии, когда применение твердомеров стационарного и переносного типов невозможно из-за технических и конструкционных ограничений.
- проводить экспресс-анализ твёрдости с высокой производительностью – для одного измерения твёрдости требуется в 10 раз меньше времени, чем для твердомеров стационарного и переносного типов.
- проводить измерения на выпуклых и вогнутых поверхностях, недоступных для твердомеров стационарного и переносного типов.
Модификации.
Твердомеры металлов ИНАТЕСТ имеют различные модели, определяемые модификацией электронного блока и комплектацией преобразователями:
- ИНАТЕСТ-У (ультразвуковые) – электронный блок твердомеров с программным обеспечением для измерений контактно-импедансным (ультразвуковым) методом, преобразователи ультразвуковые (тип А);
- ИНАТЕСТ-Д (динамические) – упрощенные модели твердомеров с программным обеспечением для измерения только динамическим методом, преобразователи динамические (тип D);

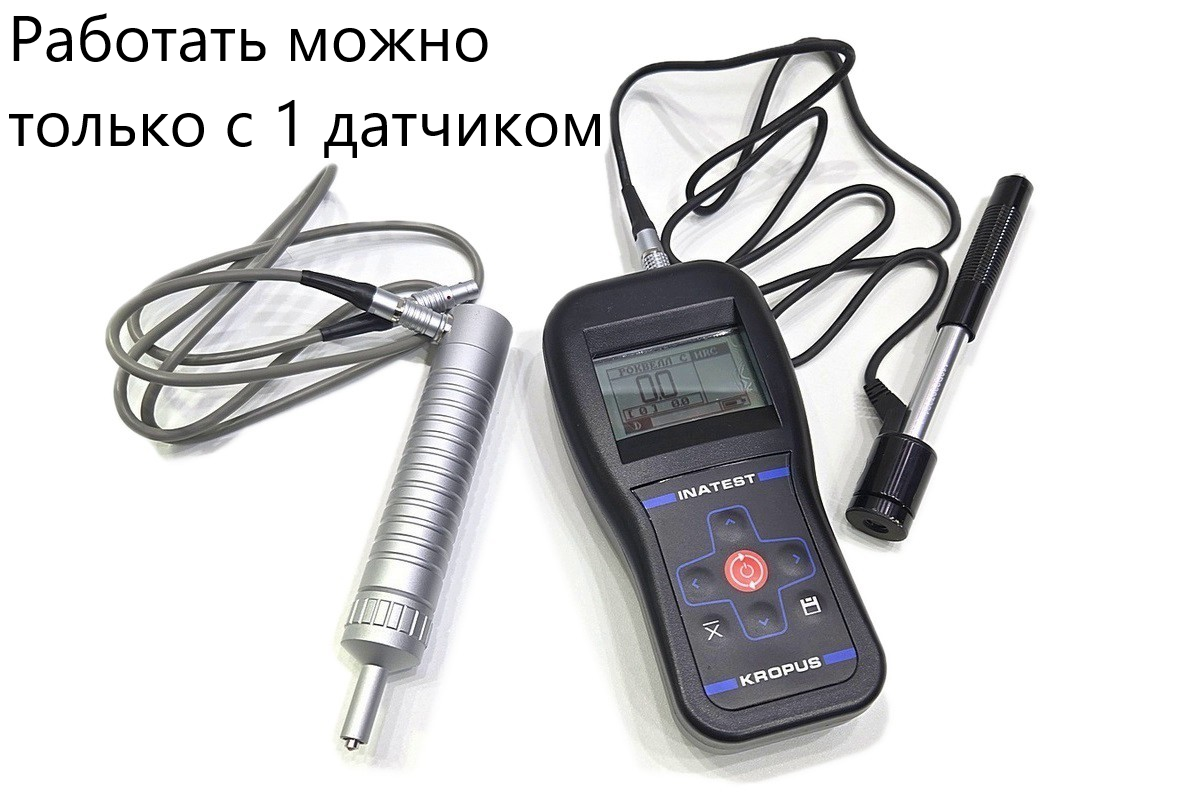

- ИНАТЕСТ-УД (комбинированные) – электронный блок твердомера с программным обеспечением для измерения как ультразвуковым, так и динамическим методами, преобразователи ультразвуковые (тип А) и динамические (тип D).
Предусмотрена возможность ввода в твердомеры таблиц для автоматического перевода результатов измерений основных шкал твердости в единицы твердости Роквелла «А» (HRA), Роквелла «В» (HRB), Шора (HSD), а также временного сопротивления σв (Rm) для конструкционных углеродистых сталей перлитного класса.
При помощи дополнительных принадлежностей можно расширить диапазон использования твердомера для различных специализированных условий:
|
УЛЬТРАЗВУКОВЫЕ ДАТЧИКИ
и дополнительные принадлежности к ним. |
||
| Тип датчика |
Назначение |
|
|
Датчик тип "A"
|
Датчик тип А с измерительным усилием 50 Н для плоских поверхностей с шероховатостью <1,6 Ra. Входит в состав базовой комплектации модификаций ИНАТЕСТ-У и ИНАТЕСТ-УД и всегда поставляется с прибором (цена указана на заказ нового датчика при утере). Дополнительные датчики лишь дополняют комплектацию прибора, но не исключают из комплектации базовый датчик тип "А". Важно: Свидетельство о поверке твердомера выписывается только на прибор с датчиком тип "А", а на дополнительные датчики (тип "К"; "Н"; "С" и "Al") может быть выписано только Свидетельство о калибровке (по заказу). |
|
|
Датчик тип "К"
|
Датчик Короткий (тип "К"): высота 70 мм, в то время как у базового датчика тип "А" высота 145 мм. Предназначен для проведения измерений в условиях ограниченного пространства: поверхность внутреннего диаметра труб, гильз, втулок и других труднодоступных местах. Датчик с измерительным усилием 50 Н для плоских поверхностей с шероховатостью <1,6 Ra. Можно заказать как дополнительный датчик к базовому датчику тип "А", либо заказать его ВМЕСТО базового датчика тип "А", но в этом случае Свидетельство о поверке на прибор без датчика "А" оформлено НЕ БУДЕТ, а может быть выписано только Свидетельство о калибровке (по заказу). |
|
|
Датчик тип "Н"
|
Датчик с Низкой (тип "Н") нагрузкой - с измерительным усилием 10 Н для плоских поверхностей с шероховатостью <0,8 Ra. Предназначен для измерения твёрдости гальванических и других металлических покрытий. Можно заказать как дополнительный датчик к базовому датчику тип "А", либо заказать его ВМЕСТО базового датчика тип "А", но в этом случае Свидетельство о поверке на прибор без датчика "А" оформлено НЕ БУДЕТ, а может быть выписано только Свидетельство о калибровке (по заказу). |
|
|
Датчик тип "С"
|
Датчик с Сильной (тип "С") нагрузкой - с измерительным усилием 100 Н для плоских поверхностей с шероховатостью <3,2 Ra. Предназначен для измерения твёрдости изделий с высокой шероховатостью, следами окалины и ржавчины. Можно заказать как дополнительный датчик к базовому датчику тип "А", либо заказать его ВМЕСТО базового датчика тип "А", но в этом случае Свидетельство о поверке на прибор без датчика "А" оформлено НЕ БУДЕТ, а может быть выписано только Свидетельство о калибровке (по заказу). Внимание: нагрузка 100 Н соответствует примерно 10 кг. Оцените свои физические возможности - сможете ли вы давить с такой силой не менее 5-ти раз на каждом изделии (требования ГОСТ при замере твёрдости)? Настоятельно рекомендуется использовать штатив (см.ниже), который облегчает приложение нагрузки к датчику тип "С" и снижает погрешность измерений от дрожания руки оператора твердомера. |
|
|
Датчик тип "Al"
|
Датчик тип А Удлинённый (тип "Al") с измерительным усилием 50 Н для плоских поверхностей с шероховатостью <3,2 Ra. Предназначен для измерения твёрдости изделий в труднодоступных местах (пазы, канавки, борозды и т.п.). Размер удлинённого наконечника датчика AL (англ. "long" - длинный) составляет 65 мм, все остальные параметры аналогичны базовому датчику тип "А". Можно заказать как дополнительный датчик к базовому датчику тип "А", либо заказать его ВМЕСТО базового датчика тип "А", но в этом случае Свидетельство о поверке на прибор без датчика "А" оформлено НЕ БУДЕТ, а может быть выписано только Свидетельство о калибровке (по заказу). |
|
|
Насадка U-459 для измерений на цилиндрических поверхностях
|
Обеспечивает надёжную фиксацию и установку ультразвукового (тип "U") датчика любого твердомера серии 459 строго перпендикулярно к оси изделий цилиндрической формы: трубы, гильзы, вкладыши и пр. Максимально снижает погрешность твердомера при измерении цилиндрических поверхностей. Совместима с датчиками типов "А", "Н" и "С". Заказывается как дополнительная принадлежность к указанным датчикам. |
|
|
Штатив для датчика ультразвукового |
Обеспечивает стабильное усилие и перпендикулярность к измеряемой поверхности при измерении малых и тонких изделий. Рекомендуется использовать штатив для измерения изделий малого размера, в труднодоступных местах, при проведении большого количества измерений в течении рабочей смены, а также при использовании ультразвукового датчика тип "С" с нагрузкой 100 Н. Использование штатива позволяет уменьшить погрешность измерений в несколько раз!
Возможности:
|
|
|
ДИНАМИЧЕСКИЕ ДАТЧИКИ и дополнительные принадлежности к ним.
|
||
|
Тип датчика |
Назначение |
|
|
Тип D
|
Стандартный датчик тип D для большинства случаев контроля твёрдости. Входит в состав базовой комплектации модификаций ИНАТЕСТ-Д и ИНАТЕСТ-УД и всегда поставляется с прибором (цена указана на заказ нового датчика при утере). Дополнительные датчики лишь дополняют комплектацию прибора, но не исключают из комплектации базовый датчик тип "D".
Важно: Свидетельство о поверке твердомера выписывается только на прибор с датчиком тип "D", а на дополнительные датчики (тип "DC"; "DL"; "С"; "D+15"; "E" и "G") может быть выписано только Свидетельство о калибровке (по заказу). |
|
|
Тип DC
|
Укороченный датчик (тип DC) для измерений в узких местах (внутри труб и пр.). Можно заказать как дополнительный датчик к базовому датчику тип "D", либо заказать его ВМЕСТО базового датчика тип "D", но в этом случае Свидетельство о поверке на прибор без датчика "D" оформлено НЕ БУДЕТ, а может быть выписано только Свидетельство о калибровке (по заказу). |
|
|
Тип DL
|
Датчик с удлиненной насадкой (тип DL) для контроля твёрдости в труднодоступных местах на узких поверхностях (зубья шестерён) или в технологических углублениях (отверстия, пазы и шлицы) глубиной до 50 мм и диаметром до 4 мм. Можно заказать как дополнительный датчик к базовому датчику тип "D", либо заказать его ВМЕСТО базового датчика тип "D", но в этом случае Свидетельство о поверке на прибор без датчика "D" оформлено НЕ БУДЕТ, а может быть выписано только Свидетельство о калибровке (по заказу). |
|
|
Тип C
|
Датчик (тип С) для тонких (<10 мм) изделий и измерения твёрдости поверхностных слоев после упрочнения. Оставляет минимальный след отпечатка на изделии. Можно заказать как дополнительный датчик к базовому датчику тип "D", либо заказать его ВМЕСТО базового датчика тип "D", но в этом случае Свидетельство о поверке на прибор без датчика "D" оформлено НЕ БУДЕТ, а может быть выписано только Свидетельство о калибровке (по заказу). |
|
|
Тип D+15
|
Датчик (тип D+15) для контроля твёрдости в небольших углублениях: в канавках, пазах, углублениях глубиной до 18 мм и диаметром до 14 мм. Можно заказать как дополнительный датчик к базовому датчику тип "D", либо заказать его ВМЕСТО базового датчика тип "D", но в этом случае Свидетельство о поверке на прибор без датчика "D" оформлено НЕ БУДЕТ, а может быть выписано только Свидетельство о калибровке (по заказу). |
|
|
Тип Е
|
Датчик с алмазным индентором и уменьшенной энергией удара (тип Е) для контроля изделий с высокой твёрдостью при минимальном нарушении чистоты поверхности (почти не оставляет следов отпечатка). Можно заказать как дополнительный датчик к базовому датчику тип "D", либо заказать его ВМЕСТО базового датчика тип "D", но в этом случае Свидетельство о поверке на прибор без датчика "D" оформлено НЕ БУДЕТ, а может быть выписано только Свидетельство о калибровке (по заказу). |
|
|
Тип G
|
Датчик с максимальной энергией удара (тип G) для контроля твёрдости чугуна и др. изделий с грубой поверхностью (шероховатость до 6,3 Ra). Можно заказать как дополнительный датчик к базовому датчику тип "D", либо заказать его ВМЕСТО базового датчика тип "D", но в этом случае Свидетельство о поверке на прибор без датчика "D" оформлено НЕ БУДЕТ, а может быть выписано только Свидетельство о калибровке (по заказу). |
|
"Восток-7" - официальный дилер: заводские цены, гарантия и условия поставки.
|
МЕТРОЛОГИЧЕСКИЕ характеристики твердомера ИНАТЕСТ |
|||
|
Наименование характеристики |
Значение |
||
|
Датчик динамический, тип D |
Датчик ультразвуковой, тип А |
||
|
Диапазон измерения твердости: - по шкале «С» Роквелла, HRC - по шкале Бринелля, HB - по шкале Виккерса, HV |
от 20 до 70 от 90 до 450 от 240 до 940 |
||
|
Пределы допускаемой абсолютной погрешности измерения твёрдости: |
|||
|
- по шкале «С» Роквелла, HRC |
±2 |
||
|
- по шкале Бринелля, HB: |
|
||
|
а) в диапазоне от 90 до 150 НВ включ. |
±10 |
||
|
б) в диапазоне св. 150 до 300 НВ включ. |
±15 |
||
|
в) в диапазоне св. 300 до 450 НВ включ. |
±20 |
||
|
- по шкале Виккерса, HV |
|
||
|
а) в диапазоне от 240 до 500 HV включ. |
±15 |
||
|
б) в диапазоне св. 500 до 800 HV включ. |
±20 |
||
|
в) в диапазоне св. 800 до 940 HV включ. |
±25 |
||
|
Диапазон измерения по шкале Шора (не поверяется) |
35-155 HSD |
||
|
Диапазон измерения предела прочности, Rm (не поверяется) |
350 - 1500 |
||
| Количество дополнительных шкал для самостоятельной калибровки пользователем |
3 пользовательских шкалы + по 5 корректировок на каждую базовую шкалу |
||
|
ТЕХНИЧЕСКИЕ характеристики твердомера ИНАТЕСТ |
|||
|
Наименование характеристики |
Значение |
||
|
Датчик динамический, тип D |
Датчик ультразвуковой, тип А |
||
|
Параметры электрического питания: - напряжение постоянного тока от аккумулятора, В |
2,4 |
||
| Время одного измерения не более, с |
2 |
||
|
Max число измерений для определения среднего значения твёрдости |
9 |
||
|
Количество запоминаемых результатов измерений в энергонезависимой памяти |
6000 |
||
|
Связь с компьютером |
RS232/USB |
||
|
Диаметр площадки для установки датчика, мм |
от 1 на плоскости, от 5 в глухом отверстии |
||
|
Радиус кривизны поверхности не менее, мм |
5 |
||
|
Толщина стенки контролируемых сосуда давления или трубопровода не менее, мм |
2 |
||
|
Габаритные размеры электронного блока (длина × ширина × высота), мм, не более |
160×81×41 |
||
|
Габаритные размеры преобразователя (длина × диаметр), мм, не более |
147×21 |
148×26 |
|
|
Масса твердомера (электронный блок с преобразователем), кг, не более |
0,4 |
||
|
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха, %, не более
ВАЖНО: измерения твёрдости проводятся при температуре окружающей среды от +10 до +35 °С согласно требованиям ГОСТ 9012-59; 9013-59; Р ИСО 6507-1-2007. При разногласиях в оценке качества металлопродукции измерения проводятся при температуре 23±5 °С.
|
от -10 до +50 80 |
||
|
Средний срок службы, лет, не менее |
5 |
||
Различные типы дополнительных датчиков к твердомеру используются для контроля твёрдости в особых условиях: стеснённость пространства, высокая шероховатость поверхности и пр. Пожалуйста, подберите тип необходимого датчика и свяжитесь с нами для оформления заказа. Типы дополнительных (по заказу) ударных датчиков для твердомера динамического:
|
Технические характеристики динамических датчиков |
||||||
|
|
Тип D |
Тип DC |
Тип DL |
Тип C |
Тип D+15 |
Тип G |
|
Параметры датчика в сборе: |
||||||
|
Энергия удара, Н/мм2 |
11 |
11 |
11 |
3 |
11 |
90 |
|
Диаметр датчика, мм |
20 |
20 |
4 |
20 |
20 |
30 |
|
Длина, мм |
147 |
86 |
202 |
141 |
162 |
254 |
|
Масса, гр |
75 |
50 |
50 |
75 |
80 |
250 |
|
Параметры индентора (материал – карбид вольфрама): |
||||||
|
Диаметр шарика, мм |
3 |
3 |
3 |
3 |
3 |
5 |
|
Твёрдость, HV |
1600 |
1600 |
1600 |
1600 |
1600 |
1600 |
|
Масса. гр |
5,5 |
5,5 |
7,3 |
3 |
7,8 |
20 |
|
Максимальная допустимая твердость объекта контроля, HV |
940 |
940 |
950 |
1000 |
940 |
650 |
|
Средняя шероховатость объекта контроля, Ra |
1,6 |
1,6 |
1,6 |
0,4 |
1,6 |
6,3 |
Типы динамических датчиков могут различаться по возможностям доступа к объекту измерений (напр. укороченный тип DC для стеснённых пространств), по прилагаемой энергии к ударному бойку, а также по типам самих ударных бойков. Подобно различным единицам Роквелла (HRA, HRB, HRC и т.д.), датчики могут быть различных типов HLD, HLDC, HLDL, HLC и др., где после обозначения шкалы HL указывается тип применявшегося для измерения датчика (напр. D, DC, DL, C и др.):
- Запись 430HLD означает, что значение 430 твёрдости по шкале Либа получено методом Либа при измерении датчиком типа D
- Запись 354HVLD означает, что значение 354 твёрдости по шкале Виккерса получено методом Либа при измерении датчиком типа D
- Запись 52,8HSDLG означает, что значение 52,8 твёрдости по шкале Шора D получено методом Либа при измерении датчиком типа G.
|
Таблица помощи в выборе типа датчика динамического для твердомера |
|||||
|
Области применения ударных датчиков |
|
Тип D+15 |
Тип C |
Тип G |
|
| Тип ударного датчика |
D / DC / DL |
D+15 | C | G | |
| Энергия удара, мДж |
11,0 |
11,0 | 2,7 | 90,0 | |
|
Масса ударного тела, грамм |
5,5 / 5,5 / 7,3 | 7,8 | 3,0 | 20,0 | |
|
Твёрдость материала шаровидного индентора, HV |
1600 | 1600 | 1600 | 1600 | |
| Диаметр шаровидного индентора, мм |
3 |
3 | 3 | 5 | |
|
Материал шаровидного индентора |
карбид вольфрама | карбид вольфрама | карбид вольфрама | карбид вольфрама | |
|
Диаметр датчика, мм |
20 | 20 | 20 | 30 | |
|
Длина датчика, мм |
147 / 86 / 202 | 162 | 141 | 254 | |
|
Масса датчика |
75 / 50 / 60 | 80 | 75 | 250 | |
|
Макс. твёрдость измеряемой детали, HV |
940/940/950 | 940 | 1000 | 650 | |
|
Средняя шероховатость измеряемой поверхности |
Ra: 1,6 мкм | Ra: 1,6 мкм | Ra: 0,4 мкм | Ra: 6,3 мкм | |
|
Мин. масса измеряемой детали, кг |
Прямое измерение | 5 | 5 | 1.5 | 15 |
| На устойчивой опоре | 2 | 2 | 0,5 | 5 | |
| С оснасткой | 0.05 | 0.1 | 0.02 | 0.5 | |
|
Мин. толщина измеряемой детали, мм |
С оснасткой | 5 | 5 | 1 | 10 |
| Поверхностно закалённой | 0.8 | 0.8 | 0.2 | 1.2 | |
|
Размер отпечатка шаровидного индентора |
|||||
| Твёрдость 300HV | Диаметр отпечатка, мм | 0.54 | 0.54 | 0.38 | 1.03 |
| Глубина отпечатка, мм | 24 | 24 | 12 | 53 | |
| Твёрдость 600HV | Диаметр отпечатка, мм | 0.54 | 0.54 | 0.32 | 0.90 |
| Глубина отпечатка, мм | 17 | 17 | 8 | 41 | |
| Твёрдость 800HV | Диаметр отпечатка, мм | 0.35 | 0.35 | 0.35 | |
| Глубина отпечатка, мм | 10 | 10 | 7 |
|
|
|

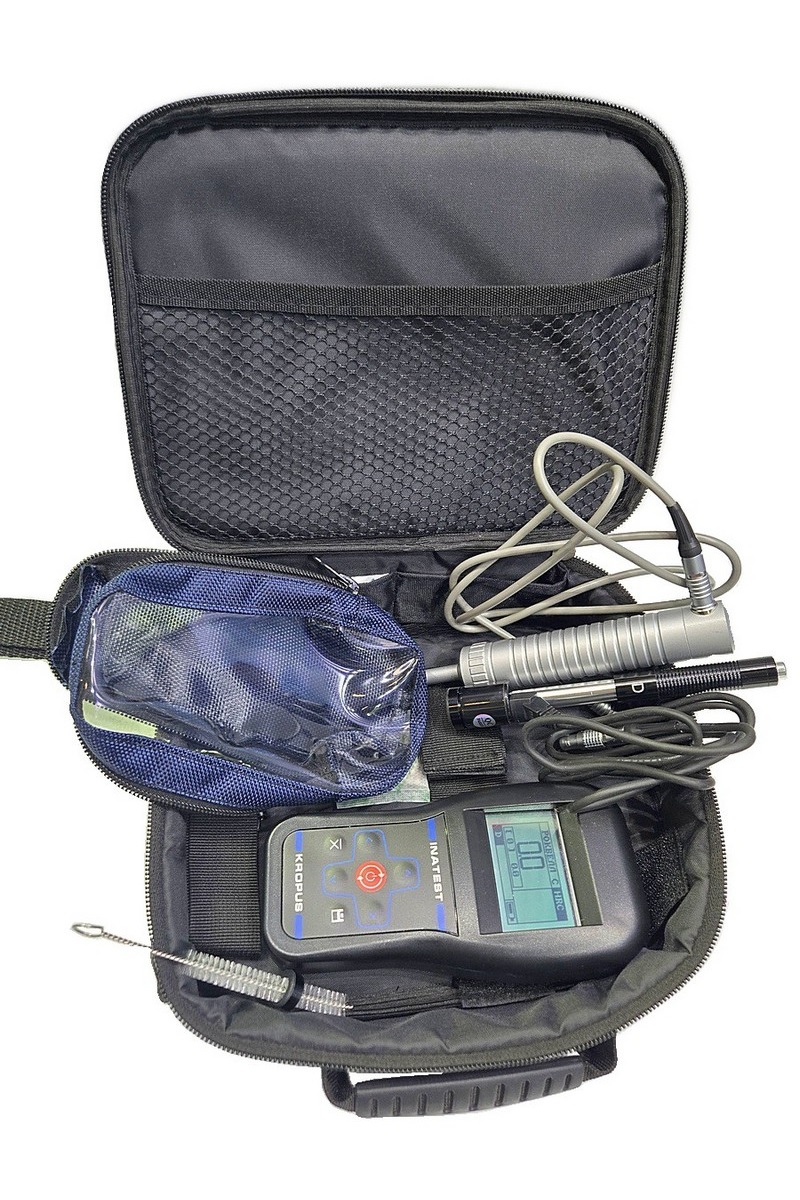

Базовый комплект поставки |
|
|
Наименование |
Количество |
|
Электронный блок |
1 шт. |
|
Датчик (со встроенным соединительным кабелем, либо разъёмом для включения соединительного кабеля) |
1 (2)* шт. |
|
Соединительный кабель (только в случае поставки датчика с разъёмом для включения соединительного кабеля) |
1 (2)* шт. |
|
Комплект аккумуляторов (предустановлен в электронном блоке) |
1 шт. |
|
Зарядное устройство |
1 шт. |
|
Кабель для подключения к ЭВМ |
1 шт. |
|
Диск с программным обеспечением |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
|
Футляр (сумка и т.д.) для транспортировки и хранения |
1 шт. |
|
Дополнительный комплект поставки |
|
|
Датчики ультразвуковые |
4 типа на заказ |
| Датчики динамические |
7 типов на заказ |
|
Штатив к датчику ультразвуковому |
на заказ |
* - для твердомеров ИНАТЕСТ-УД (комбинированных).
