ПРО-10 меры шероховатости эталонные, разряд 1 по ГОСТ 8.296-2015, параметр Ra номиналы:

Код товара: 001145

Состояние в реестрах:
Внесено в Государственный реестр СИ РФ
39 700 a руб.

Наличие: Товар в наличии. Срок отгрузки с поверкой: 41-42 дня

2,25 мкм с поверкой
18,8 мкм с поверкой
10,1 мкм с поверкой
1,09 мкм с поверкой
4,19 мкм с поверкой
40,0 мкм с поверкой
77,0 мкм с поверкой
64,7 мкм с поверкой
5,42 мкм с поверкой
0,30 мкм с поверкой
0,274 мкм с поверкой
0,025 мкм с поверкой
0,016 мкм с поверкой
0,010 мкм с поверкой
0,036 мкм с поверкой
0,070 мкм с поверкой
0,169 мкм с поверкой
0,155 мкм с поверкой
0,140 мкм с поверкой
0,0062 мкм (разряд 2) с поверкой

Бесплатно по РФ при сумме заказа более 35.000 руб, если сумма заказа меньше - то 1.000 руб.

0 a
39 700 a

СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ
 Страна, ответственная организация   Номер в госреестре
 Российская Федерация, Росстандарт 46835-11
 Российская Федерация, АО "РЖД" не внесено
 Республика Беларусь, Госстандарт не внесено
 Республика Казахстан, КазИнМетр не внесено
Иные регистры, удостоверения, заключения, разрешения и пр.
  отсутствуют

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Меры шероховатости эталонные ПРО-10 предназначены для передачи размера единицы длины в области измерений параметров шероховатости Ra, Rz и RSm и проведения поверки (калибровки) приборов, измеряющих параметры шероховатости, а также контурографов и микроскопов. На мерах могут быть определены и другие высотные и шаговые параметры.

ОПИСАНИЕ:

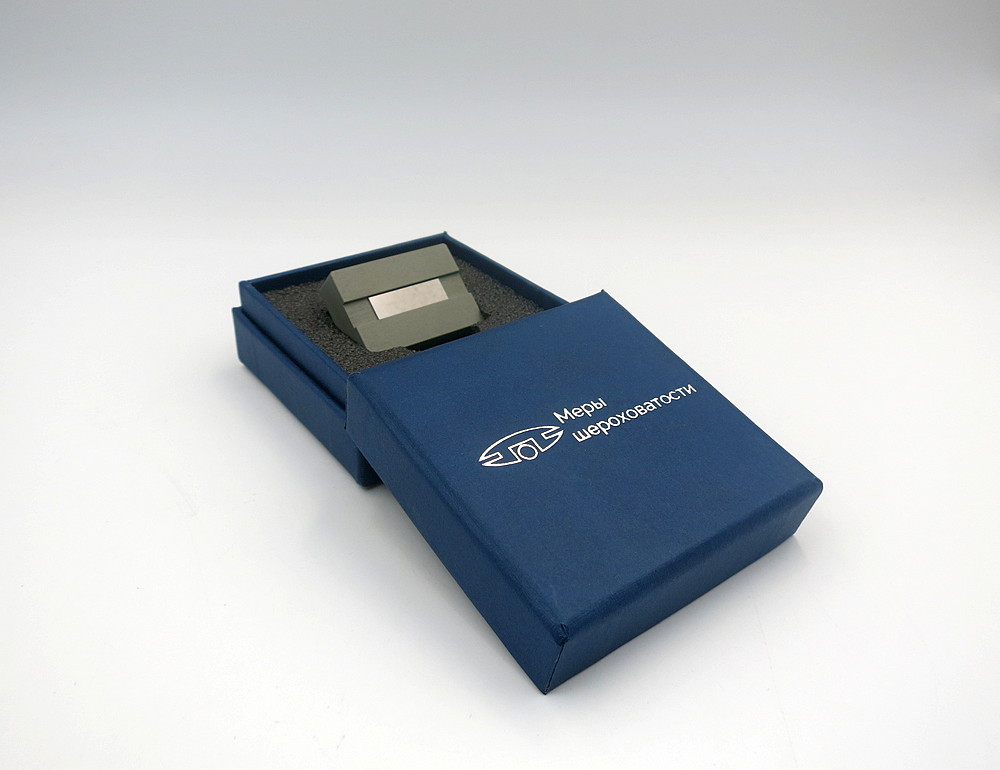

Меры шероховатости эталонные ПРО-10 представляют собой кремниевые пластинки, на которых методом масочного травления сформирован периодический трапецеидальный профиль. Для защиты от влияния атмосферы поверхность пластинок закрыта тонкой пленкой нитрида кремния. Для устойчивости в работе пластинки вклеены в массивное основание.
По заказу меры поставляются поштучно или наборами с необходимым количеством штук по выбору заказчика.

ПОРЯДОК РАБОТЫ:
1. Выдержать меры в закрытом футляре в течение времени, необходимом для устранения возможного образования конденсата.
2. Открыть футляр, достать из пакета меру, положить ее на рабочий стол. В случае если на мере имеются только частицы пыли, убрать их с поверхности меры струей чистого сухого воздуха. При загрязнении допускается очистка ватным тампоном: его надо слабо смочить чистым медицинским этиловым спиртом 95%, протереть им кремниевую пластинку, и напоследок провести им по поверхности от края до края с легким нажимом и малой скоростью так, чтобы за ним не осталось капелек спирта или разводов.
3. В соответствии с эксплуатационными документами поверяемого средства измерений установить в него меру и выполнить необходимые операции по калибровке или поверке средства измерения.
4. Убрать меру в футляр и закрыть его.

*Разряд мере присваивается в соответствии с ГОСТ 8.296-2015 при первичной поверке в зависимости от действительного значения погрешности.

Примечание: на мерах шероховатости эталонных ПРО-10 могут быть определены и другие высотные и шаговые параметры - по заказу.


Таблица выпускаемых номиналов

Наименование
RSm
Глубина впадин
Rz
Ra
Класс шероховатости ГОСТ 2789
Т1-01-11
650
200
200
77.0
1 (б)
Т1-01-11
650
200
200
77.0
1 (б)
Т1-01-09
650
160
161
64.7
1 (б)
Т1-01-08
650
100
100
41.0
2 (б)
Т1-01-05
180
50
50
18.8
3 (б)
Т1-01-04
180
24.5
24.5
10.1
4 (б)
Т1-01-01
180
12.8
12.8
5.42
5 (б)
Т1.01.03
100
9.1
9.7
4.19
5 (б)
Т1.01.07
100
4.63
4.79
2.25
6 (б)
Т1.01.01
100
1.99
2.31
1.09
7 (б)
Т1.02.02
100
0.54
0.61
0.30
9 (б)
Т1.02.C3
100
0.47
0.629
0.274
9 (б)
Т1.02.01
100
0.27
0.358
0.169
10 (а)
Т1.01.07
100
0.24
0.331
0.155
10 (б)
Т2.01.04
20
0.29
0.320
0.144
10 (б)
Т2.01.05
20
0.15
0.164
0.070
10 (в)
Т2.01.07
20
0.075
0.087
0.036
12 (в)
Т2.01.08
20
0.065
0.062
0.025
13 (б)
Т2.02.02
20
0.033
0.043
0.016
13 (в)
Т2.02.C2
20
0.022
0.028
0.010
14 (в)
Т2.02.03
20
0.017
0.022
0.0062
14 (в)

ДЕМОНСТРАЦИЯдля детального ознакомления со всеми возможностями этого средства измерений можно приехать к нам в офис и опробовать его непосредственно на ваших изделиях или же вы можете прислать эти изделия к нам, а мы проведём на нём измерения и скажем подходит ли оно для решения ваших задач, либо необходимо использовать средство измерения другого типа. Также для ознакомления рекомендуется скачать Инструкцию по эксплуатации (паспорт) из вкладки "Документация" - расположена правее от текущей вкладки "Описание".

Дополнительные принадлежности первой необходимости.

Дополнительные принадлежности рекомендуемые.


МЕТАЛЛОГРАФИЧЕСКАЯ ПОДГОТОВКА

Металлографическая пробоподготовка представляет собой процесс получения качественного образца для исследований, который имеет правильную форму и наилучшим образом подходит для изучения. Качество подготовки образца в конечном счёте влияет на качество результатов исследований, т.е. если вы имеете в лаборатории высококлассное оборудование для металлографической пробоподготовки, то и образцы будут хорошо подготовлены и они все будут иметь правильную одинаковую форму, что в итоге даст высокую повторяемость свойств металлов в каждом образце из партии, улучшает воспроизводимость, уменьшает погрешность измерений. Для получения образцов предлагается специальное оборудование для пробоподготовки: станки отрезные, шлифовально-полировальные и лабораторные прессы.

Ближайшие аналоги по метрологическим и техническим характеристикам, ценам.


Меры шероховатости, разряд 2 по ГОСТ 8.296-2015, параметр Ra

Внесено в госреестр.

Меры шероховатости В7 (далее меры) предназначены для передачи размера единицы длины в области измерений параметров шероховатости Ra и проведения калибровки приборов, измеряющих параметры шероховатости, а также контурографов и микроскопов. На мерах могут быть определены и другие высотные и шаговые параметры.



PGN меры шероховатости для поверки приборов для измерений шероховатости поверхности

Внесено в госреестр.
Меры предназначены для передачи единицы длины в области измерений параметров шероховатости поверхности деталей. Меры являются рабочими эталонами согласно ГОСТ 8.296-2015 Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz, Ra и предназначены для поверки/калибровки приборов измерения шероховатости.
  Mitutoyo 178-602 мера шероховатости, параметры Ra 2,94 мкм; R max (Ry) 9,3 мкм

Не внесено в госреестр.

Мера шероховатости Mitutoyo 178-602 (далее мера) предназначена для передачи размера единицы длины в области измерений параметров шероховатости Ra и R max (Ry) в метрической и дюймовой размерностях с целью проведения калибровки приборов, измеряющих параметры шероховатости, а также контурографов и микроскопов.

     Поверку средств измерений данного типа можно заказать в ВОСТОК-7, а также в любой организации из этого списка.

Наименование характеристики

Значение

Диапазон номинальных значений параметра Ra, мкм

от 0,001 до 400

Диапазон номинальных значений параметра Rz, мкм

от 0,002 до 1000

Диапазон номинальных значений параметра RSm, мкм

от 1,0 до 8000

Предел допускаемой относительной погрешности

воспроизведения параметра Ra (∆0), %

от 12 до 0,1*

Предел допускаемого относительного среднеквадратического

отклонения параметра RSm (СКО), %

5

Габаритные размеры меры, мм, не менее

- длина

- ширина

- толщина



10

10

2

Размер рабочей области меры, мм, не менее

- длина;

- ширина



5

5

Масса меры, г, не более

120

Нормальная область значений температур, °С

От +15 до +25

Относительная влажность воздуха, %, не более

80

*Разряд мере присваивается в соответствии с ГОСТ 8.296-2015 при первичной поверке     в зависимости от действительного значения погрешности.

Примечание: На мерах шероховатости эталонных ПРО-10 могут быть определены и другие высотные и шаговые параметры.

Наименование характеристики

Значение

Габариты эталонной меры 35мм x 24мм x 9мм
Габариты вставки с шероховатостью 21мм х 6мм х 0.9мм
Разряд 1, 2
Поверяющий орган ФГУП ВНИИМС
Вес эталонной меры 70 грамм
Упаковка При заказе 1шт - пластиковая упаковка с поролоновым ложементом
При заказе 2 и более шт - деревянный кейс с поролоновыми ложементами



Гарантия, лет 1
Габариты, мм 10х10х2
Вес, кг 0,120


Наименование

Количество

 1

Мера шероховатости эталонная ПРО-10

по заказу

 2

Футляр (на комплект мер)

1 шт.

 3

Паспорт

1 экз.

 4

Методика поверки МП 203-9-2016

1 экз.

5

ТУ на изготовление мер

1 экз.

6

Копии Свидетельства об утверждении типа + Описание типа

1 экз.
