внесено в Государственный реестр СИ РФ<span style="font-weight: bolder; color: #202631;">TR3220</span><span style="color: #202631;">. 40 параметров шероховатости: Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RPc, RSm, Rmr(c), tp, Rmr, Rpm, Rz1max, RzJIS, Rmax, Htp, Pa, Pp, Pv, Pt, Pz, Pq, Psk, Pku, Pc, PSm, Pmr(c), Pmr, Pz1max, PzJIS, R, Rpk, Rvk, Mr1, Mr2, A1, A2.</span><br>
<span style="color: #202631;">Для измерений плоских поверхностей (базовый датчик) и на изогнутых поверхностях (дополнительные датчики).<br>
</span><br>
<span style="font-weight: bolder; color: #202631;">"Восток-7" - официальный дилер</span><span style="color: #202631;">: заводские цены, гарантия и условия поставки.</span><br>
<span style="color: #202631;">Производство: </span><span style="font-weight: bolder; color: #202631;">КНР</span><span style="color: #202631;">.</span>
Наличие: Товар в наличии. Срок отгрузки: 10-15 дня
Узнать срок отгрузки: +7 (495) 740-06-12
Доставка завтра - 390 ₽
Метрологические и технические характеристики
|
Модель |
TR300 |
TIME3220 |
TIME3221 |
|
Измеряемые параметры шероховатости |
Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RS, RSm, Rlo, RHSC, Rpc, Rmr(c), RzJIS, R3y, R3z и соответствующие параметры профиля волнистости и полного профиля поверхности |
Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RPc, RSm, Rmr(c), tp, Rmr, Rpm, Rz1max, RzJIS, Rmax, Htp, Rδc, RΔq, RΔa и соответствующие параметры профиля волнистости и полного профиля поверхности |
|
|
Диапазон измерения по параметру Ra, Rz, мкм |
0,002-160 |
0,002-400 |
|
|
Диапазон измерений высотных параметров, мкм |
800; 80; 8 |
±200; ±50 |
|
|
Типы фильтров |
RC; PC-RC; Gauss |
2RC; Gauss |
|
|
Отсечка шага, λс, мм |
0,08; 0,25; 0,8; 2,5; 8 |
0,08; 0,25; 0,8; 2,5 |
|
|
Наибольшая длина участка измерения, мм |
40 |
19 |
|
|
Количество базовых длин на длине оценки |
(1-5) λс |
||
|
Статическое измерительное усилие, не более, Н |
0,004 |
0,004 / 0,00075 |
|
|
Радиус кривизны щупа, мкм |
2±0,5 |
5±l 2±l |
|
|
Угол заточки щупа,… ° |
90 |
45 |
|
|
Разрешение, мкм |
0,001 на диапазоне ±50
0,016 на диапазоне ±800 |
0,001 на диапазоне ±50
0,008 на диапазоне ±200 |
|
|
Предел допускаемой основной относительной погрешности прибора по параметру Ra, % |
10 |
||
|
Тип датчика |
индуктивный |
||
|
Скорость перемещения щупа, мм/с -при измерении -при обратном ходе |
0,15; 0,5; 1 2 |
0,25; 0,5; 1 1 |
|
|
Габаритные размеры, мм -длина -ширина -высота |
409 96 98 |
155,4 75 56 |
|
|
Масса, не более, кг |
2,3 |
0,76 |
|
|
Модель |
TR110 |
TR220 |
TR300 |
TIME3220 |
TIME3221 |
|||
|
Диапазон рабочих температур, °C |
от 0 до +40 |
от 0 до +40 |
от 5 до +40 |
от 0 до +40 |
от +5 до +40 |
|||
|
Диапазон температур при хранении, °C |
от -25 до 60 |
от -25 до +60 |
от -10 до +40 |
от -40 до 60 |
от -10 до +40 |
|||
|
Допустимая влажность воздуха при измерении не более, % |
80 |
90 |
85 |
85 |
||||
|
Допустимая влажность воздуха при хранении не более, % |
90 |
90 |
85 |
90 |
||||
|
Источник питания |
Li-ion батарея |
Li-ion батарея |
Li-ion батарея |
Li-ion батарея |
||||
|
Напряжение, В |
3,6 |
6 |
12 |
9 |
||||
Комплектность средства измерений
|
Модель прибора |
TR110 |
TR220 |
TR300 |
TIME3220, TIME3221 |
|
Прибор |
+ |
+ |
+ |
+ |
|
Зарядное устройство |
+ |
+ |
+ |
+ |
|
Стандартный образец |
+ |
+ |
+ |
+ |
|
Блок обработки |
- |
- |
- |
- |
|
Соединительный кабель RS232 |
- |
- |
+ |
+ |
|
Чехол для датчика |
- |
+ |
+ |
- |
|
Регулируемая подставка |
- |
+ |
- |
+ |
|
TS100 стандартный датчик |
- |
+ |
+ |
+ |
|
Отвертка |
- |
+ |
+ |
+ |
|
Руководство по эксплуатации |
+ |
+ |
+ |
+ |
|
Методика поверки |
+ |
+ |
+ |
+ |
|
ПО |
+ |
+ |
+ |
+ |
| Кейс для хранения и переноски | + | + | + | + |
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт |
58865-14 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

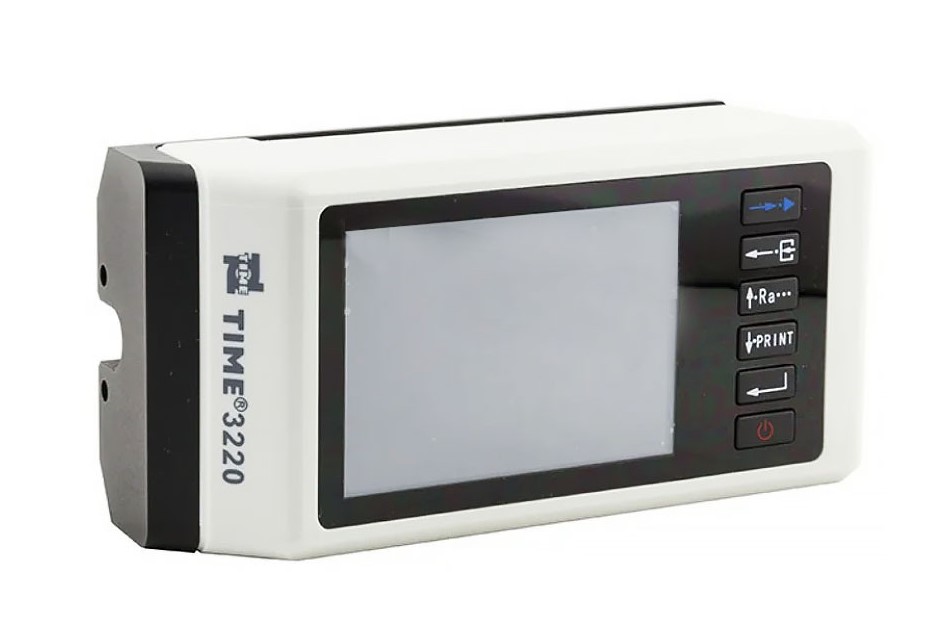

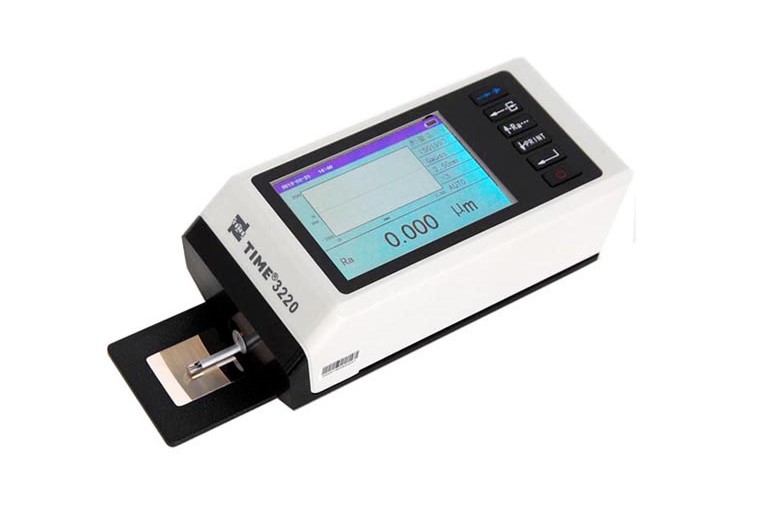

Приборы серии ТR3220 позволяет измерить 55 параметров шероховатости, для этого устанавливается на поверхность детали. Датчик с щупом модели TR3220 расположен в основании прибора. Модель TR3221 оснащена выносным датчиком с щупом для удобства измерения изделий сложной формы. Прибор осуществляет связь с компьютером и принтерами компании Time серии ТА. Измеритель шероховатости производит расчёт параметров шероховатости в соответствии с выбранной методикой и чётко отображает на ЖК экране график профиля и все измеренные параметры. Результаты тестирования можно сохранить на приборе или вывести на персональный компьютер. Отличительные особенности измерителя шероховатости TR3220:
- Измерение параметров: Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RPc, RSm, Rmr(c), tp, Rmr, Rpm, Rz1max, RzJIS, Rmax, Htp, Pa, Pp, Pv, Pt, Pz, Pq, Psk, Pku, Pc, PSm, Pmr(c), Pmr, Pz1max, PzJIS, R, Rpk, Rvk, Mr1, Mr2, A1, A2;

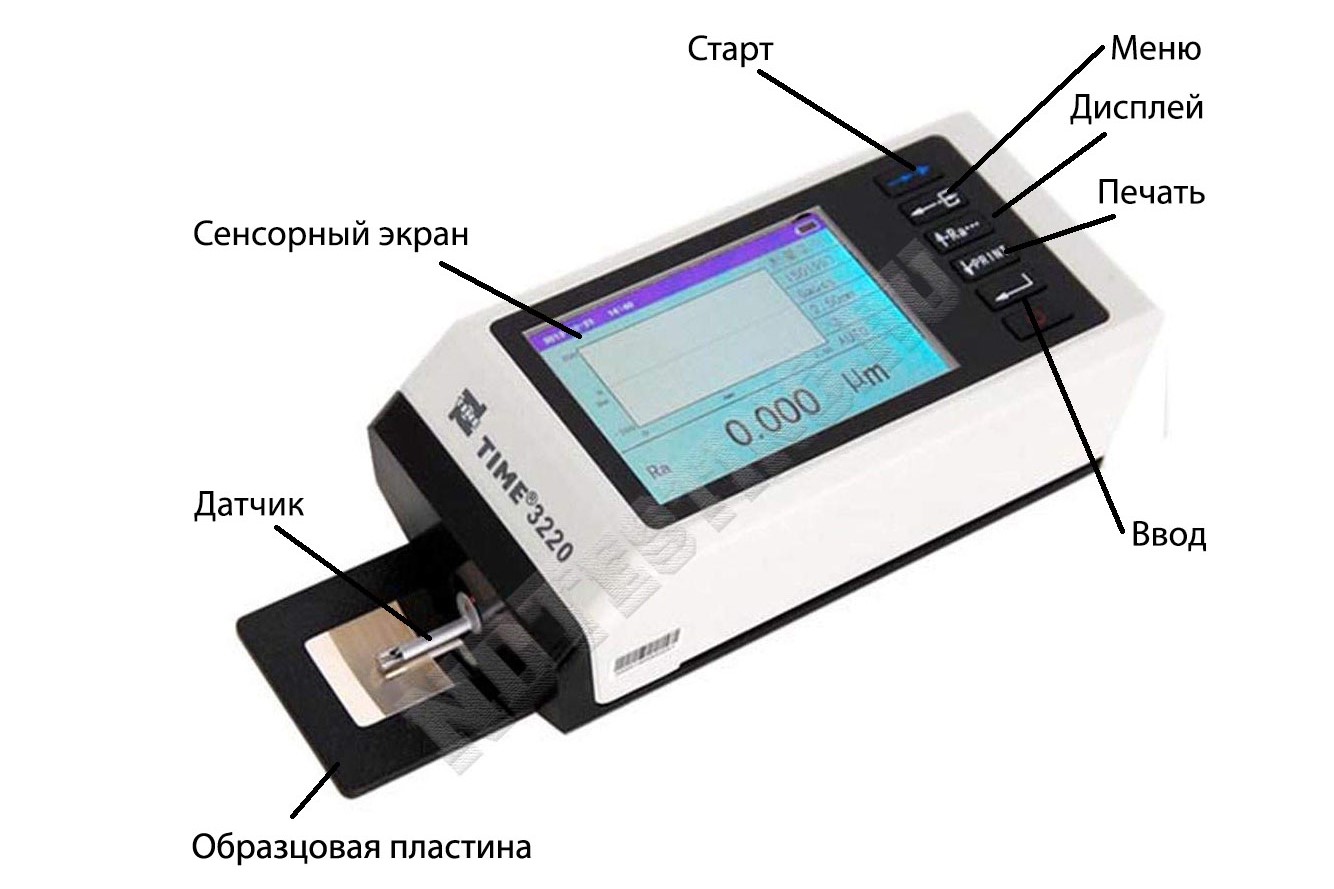

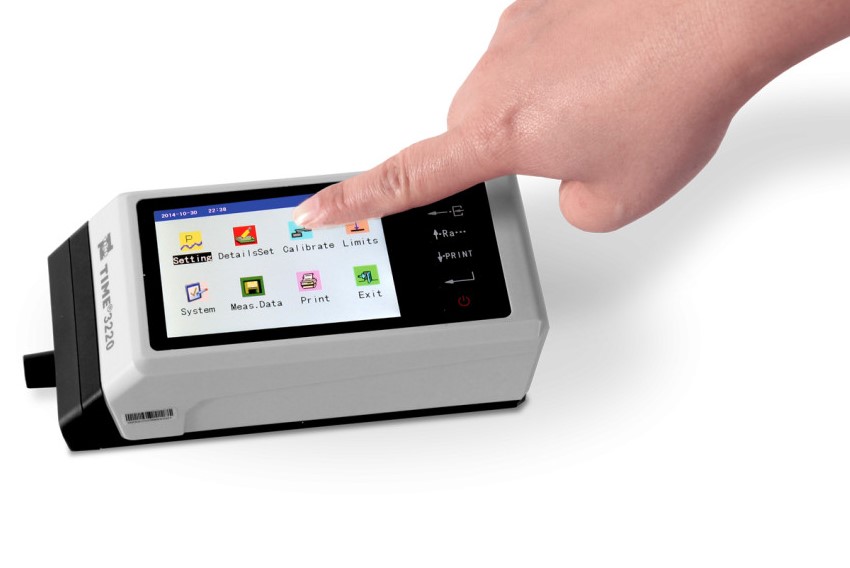

- Большой и яркий сенсорный дисплей;
- Высокая точность измерения, широкий диапазон измеряемых значений;
- Профилометр производит измерения в полном соответствии с четырьмя основными стандартами: ISO (Международная организация по стандартизации), DIN (Германский институт стандартов), ANSI (Американский национальный институт стандартов) и JIS (Японский промышленный стандарт);

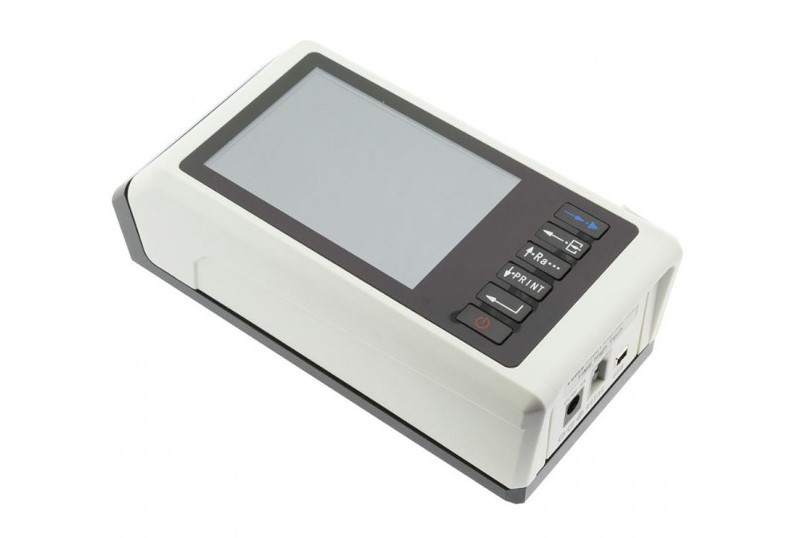

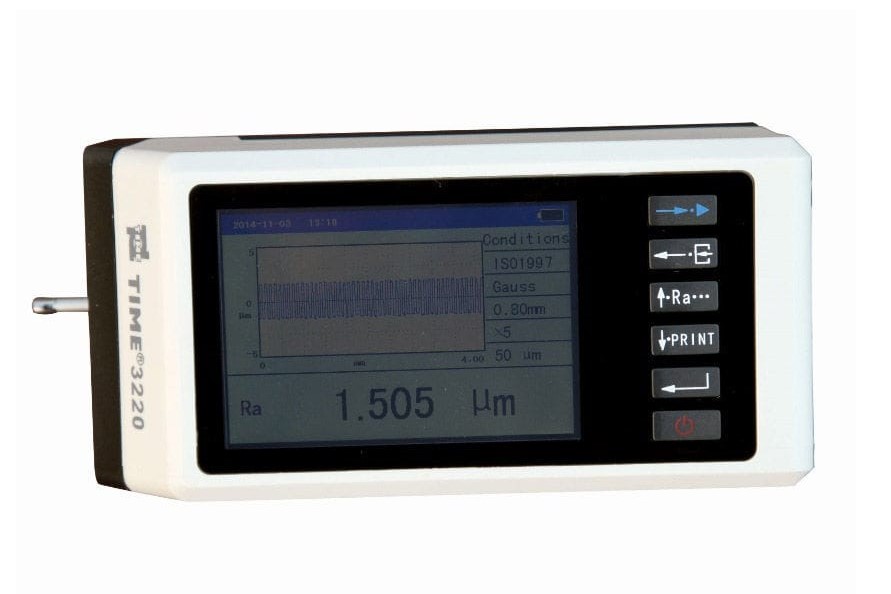

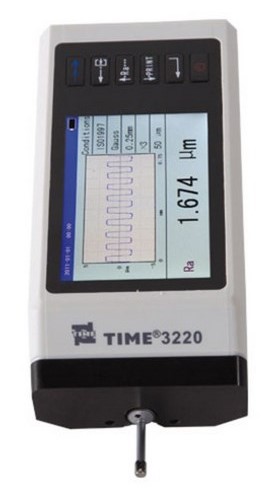

- Измеритель шероховатости TIME3220 отображает на TFT ЖК-дисплее график профиля и все измеренные параметры;
- Возможно подключение прибора к внешнему принтеру для оперативной распечатки полученных резултатов прямо на месте измерений;

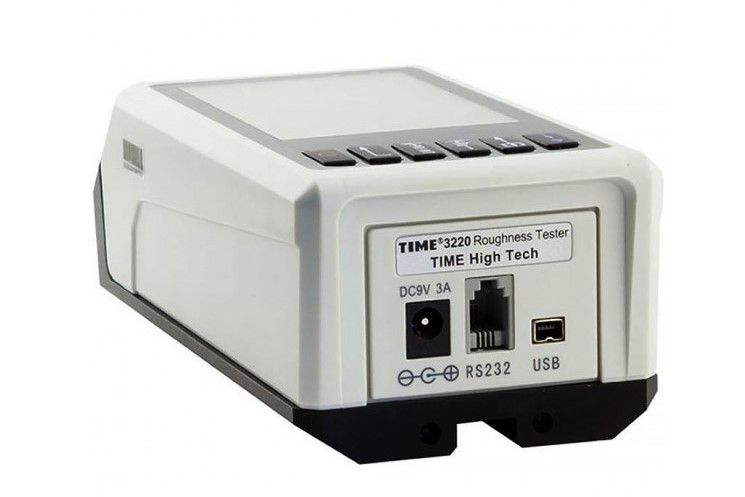

- Передача данных через порт RS232 и USB;
- Язык интерфейса: упрощенный китайский / английский;
- Автоматическое и ручное отключение питания.
|
TR3220, TR3221. ДОПОЛНИТЕЛЬНЫЕ ВСПОМОГАТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ. |
|
|
- Стандартный датчик Time S201 для плоских поверхностей (входит в базовую комплектацию, заказ дополнительного датчика $980) Стандартный щуп с иглой для измерения шероховатости на плоских поверхностях, деталях типа «коленчатый вал» и в каналах диаметром от 5 мм. |
  |
|
- Датчик для малых отверстий Time S211 ($1360). Щуп с мини иглой для измерения шероховатости в каналах диаметром от 2 мм. Максимальная глубина канала 13,5 мм. Для работы с датчиком рекомендуется использовать измерительный штатив с магнитным основанием (входит в комплектацию TR3221). |
  |
|
- Датчик для пазов, канавок, бороздок и уступов Time S212 ($1440). Щуп для измерения шероховатости поверхности в бороздках или уступах ниже 3 мм, прочая функциональность аналогична модели датчика Time S201. Для работы с датчиком рекомендуется использовать измерительный штатив с магнитным основанием (входит в комплектацию TR3221). |
  |
|
- Датчик для глубоких пазов, канавок, бороздок и уступов Time S213 ($1440). Щуп для измерения шероховатости поверхности в глубоких бороздках или уступах ниже 10 мм, прочая функциональность аналогична модели датчика Time S201. Для работы с датчиком рекомендуется использовать измерительный штатив с магнитным основанием (входит в комплектацию TR3221). |
  |
|
- Датчик для криволинейной поверхности Time S214 ($1440). Щуп с иглой для измерения шероховатости на выпуклых и вогнутых поверхностях. Для работы с датчиком рекомендуется использовать измерительный штатив с магнитным основанием (входит в комплектацию TR3221). |
  |
|
- Датчик типа "0" Time S220 ($1200). Щуп с иглой для измерения шероховатости канавок внутри колец, в первую очередь дорожки в подшипнике, по которой движутся тела качения. Для работы с датчиком рекомендуется использовать измерительный штатив с магнитным основанием (входит в комплектацию TR3221). |
  |
|
- Измерительный штатив ТА1420 с магнитным основанием (входит в комплектацию TR3221). |
|
Метрологическая информация.
Назначение средства измерений:Приборы для измерений параметров шероховатости поверхности серий TR100, TR200, TR300, TR 3220 (далее приборы) предназначены для измерений параметров шероховатости поверхностей деталей, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности, криволинейные поверхности в пределах хода щупа), а также в пазах и углублениях размером не менее 80×30 мм.
Описание средства измерений:
В зависимости от функциональных возможностей и диапазонов измерений параметров шероховатости приборы каждой из серий имеют следующие исполнения серии TR100: TR100, TR110; TR110 New; серии TR200: TR200, TR220; серии TR3220: TR3220, TR3221.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой щупа и преобразования, возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям. Результаты измерений параметров шероховатости выводятся на жидкокристаллический дисплей (TR100 ТR200, ТR300, TIME3220), могут быть распечатаны на принтере или переданы на персональный компьютер (ТR200, ТR300).
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор компьютера для выполнения дальнейших расчетов.
В зависимости от модели приборы могут быть оснащены щупом с углом при вершине 90º радиусом 2, 5 или 10 мкм, с измерительным усилием на измеряемую поверхность 0,75 или 4 или 16 мН соответственно. Деталь устанавливается на специальном столике или непосредственно на плите.
