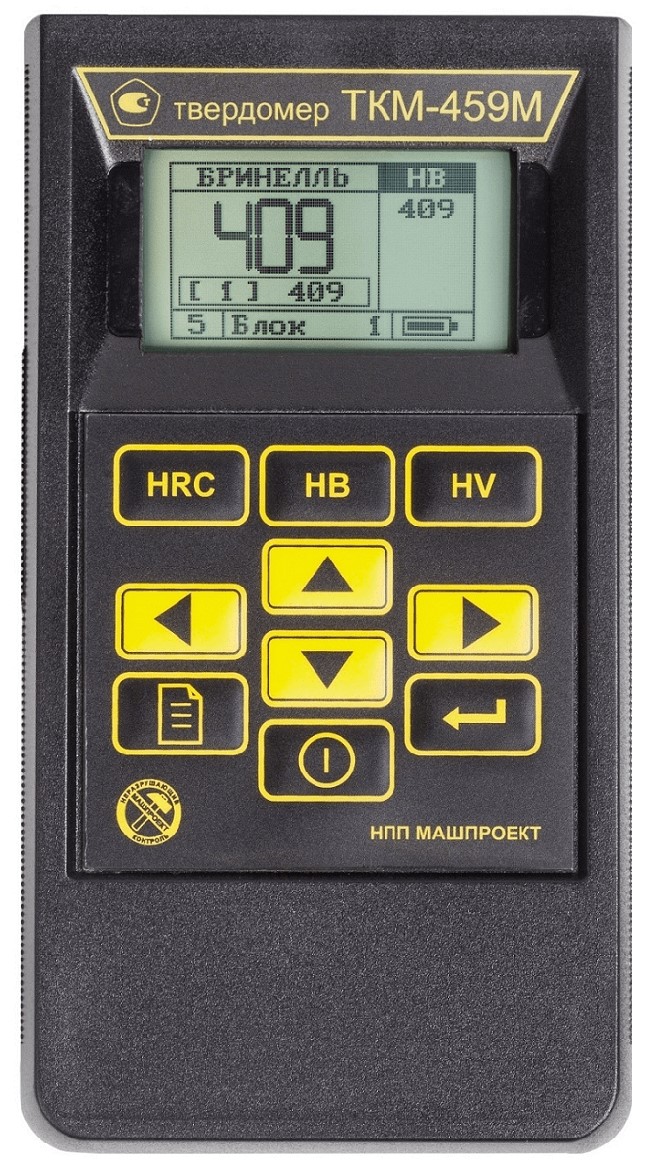

Ультразвуковой твердомер ТКМ-459М

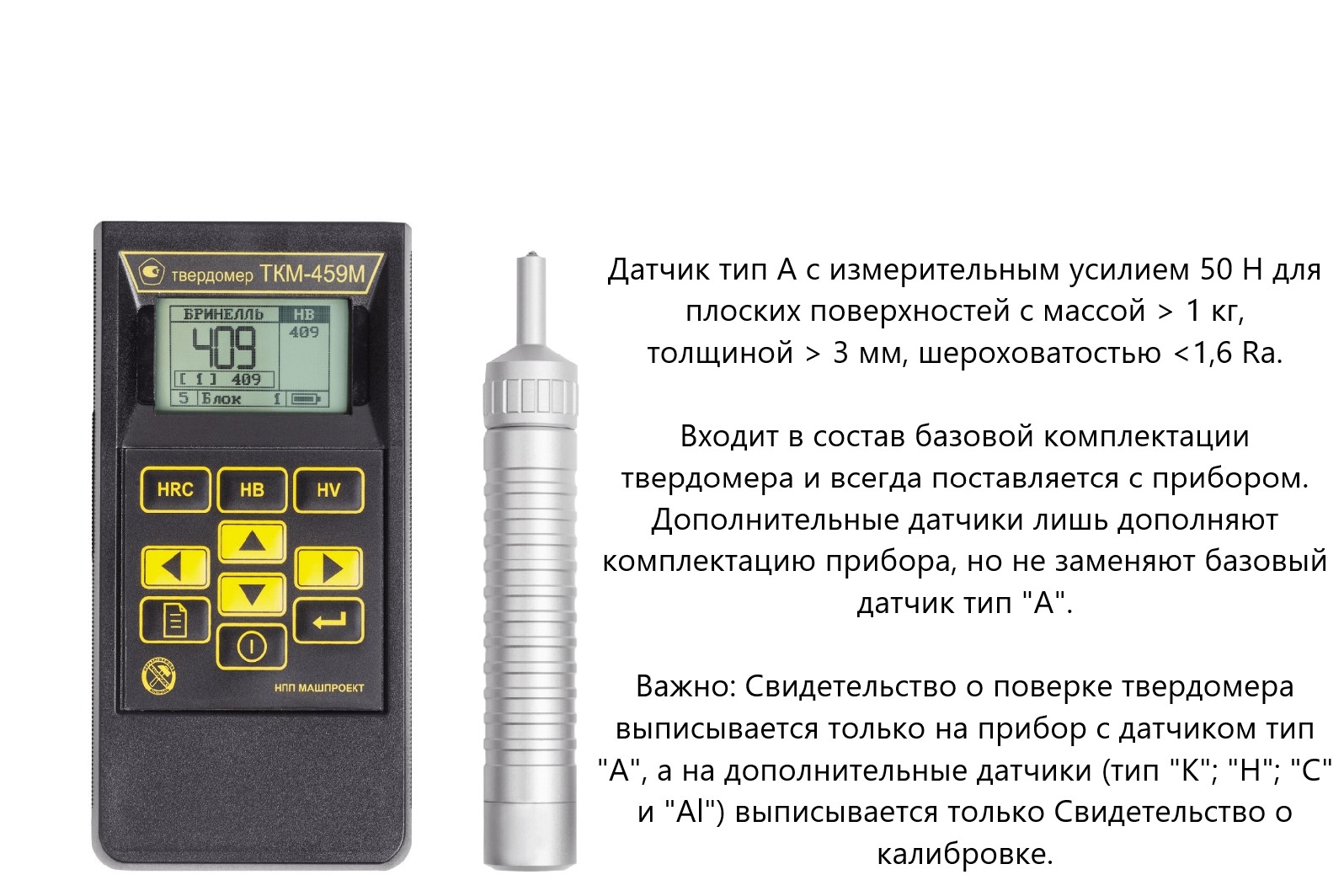

Датчик тип "A"

Датчик тип А с измерительным усилием 50 Н для плоских поверхностей с массой > 1 кг, толщиной > 3 мм, шероховатостью <1,6 Ra.

Входит в состав базовой комплектации твердомера и всегда поставляется с прибором. Дополнительные датчики лишь дополняют комплектацию прибора, но не заменяют базовый датчик тип "А".

Важно: Свидетельство о поверке твердомера выписывается только на прибор с датчиком тип "А", а на дополнительные датчики (тип "К"; "Н"; "С" и "Al") выписывается только Свидетельство о калибровке.

Датчик тип "К"

Датчик Короткий (тип "К"): высота 70 мм, в то время как у базового датчика тип "А" высота 145 мм. Предназначен для проведения измерений в условиях ограниченного пространства: поверхность внутреннего диаметра труб, гильз, втулок и других труднодоступных местах.

Датчик с измерительным усилием 50 Н для плоских поверхностей с массой > 1 кг, толщиной > 3 мм, шероховатостью <1,6 Ra.

Можно заказать как дополнительный датчик к базовому датчику тип "А", либо заказать его ВМЕСТО базового датчика тип "А", но в этом случае Свидетельство о поверке на прибор без датчика "А" оформлено НЕ БУДЕТ.

Датчик тип "Н"

Датчик с Низкой (тип "Н") нагрузкой 10 Н. Предназначен для измерения твёрдости гальванических и других металлических покрытий.

Датчик с измерительным усилием 10 Н для плоских поверхностей с массой > 1 кг, толщиной > 2 мм, шероховатостью <0,8 Ra.

Можно заказать как дополнительный датчик к базовому датчику тип "А", либо заказать его ВМЕСТО базового датчика тип "А", но в этом случае Свидетельство о поверке на прибор без датчика "А" оформлено НЕ БУДЕТ.

Датчик тип "С"

Датчик с Сильной (тип "С") нагрузкой 100 Н. Предназначен для измерения твёрдости изделий с высокой шероховатостью, следами окалины и ржавчины.

Датчик с измерительным усилием 100 Н для плоских поверхностей с массой > 1 кг, толщиной > 4 мм, шероховатостью <3,2 Ra.

Можно заказать как дополнительный датчик к базовому датчику тип "А", либо заказать его ВМЕСТО базового датчика тип "А", но в этом случае Свидетельство о поверке на прибор без датчика "А" оформлено НЕ БУДЕТ.

Внимание: нагрузка 100 Н соответствует примерно 10 кг. Оцените свои физические возможности - сможете ли вы давить с такой силой не менее 5-ти раз на каждом изделии (требования ГОСТ при замере твёрдости)? настоятельно рекомендуется использовать штатив (см.ниже), который облегчает приложение нагрузки к датчику и снижает погрешность измерений от дрожания руки оператора твердомера.

Датчик тип "Al"

Датчик Удлинённый (тип "Al") с нагрузкой 50 Н. Предназначен для измерения твёрдости изделий в труднодоступных местах (пазы, канавки, борозды и т.п.). Размер удлинённого наконечника датчика AL (англ. "long" - длинный) составляет 65 мм, все остальные параметры аналогичны базовому датчику тип "А".

Датчик с измерительным усилием 50 Н для плоских поверхностей с массой > 1 кг, толщиной > 4 мм, шероховатостью <1,6 Ra.

Насадка U-459 для измерений на цилиндрических поверхностях

Обеспечивает надёжную фиксацию и установку ультразвукового (тип "U") датчика любого твердомера серии 459 строго перпендикулярно к оси изделий цилиндрической формы: трубы, гильзы, вкладыши и пр. Максимально снижает погрешность твердомера при измерении цилиндрических поверхностей.

Совместима с датчиками типов "А", "Н" и "С". Заказывается как дополнительная принадлежность к указанным датчикам.

Штатив для ультразвукового датчика

Обеспечивает стабильное усилие и перпендикулярность к измеряемой поверхности при измерении малых и тонких изделий. Рекомендуется использовать штатив для измерения изделий малого размера, в труднодоступных местах, при проведении большого количества измерений в течении рабочей смены, а также при использовании ультразвукового датчика тип "С" с нагрузкой 100 Н.

Использование штатива позволяет уменьшить погрешность измерения!

Возможности:

• регулируемая высота установки датчика;
• плавное нагружение датчика с исключением возможности его колебаний и перемещений (сдвигов) по поверхности контролируемого изделия.
