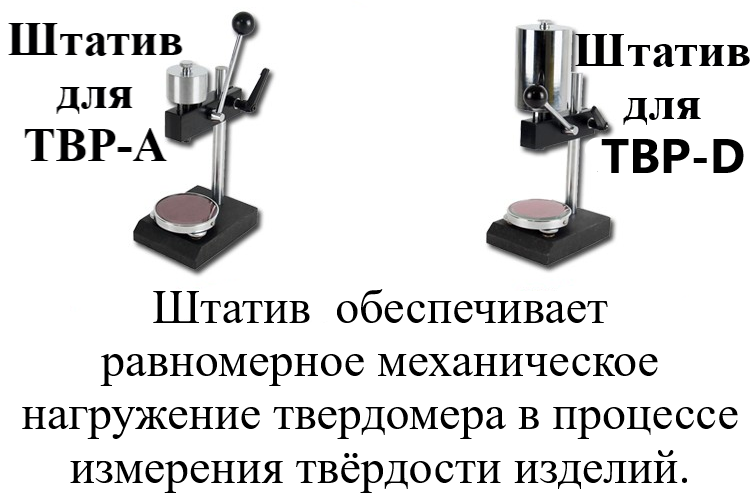

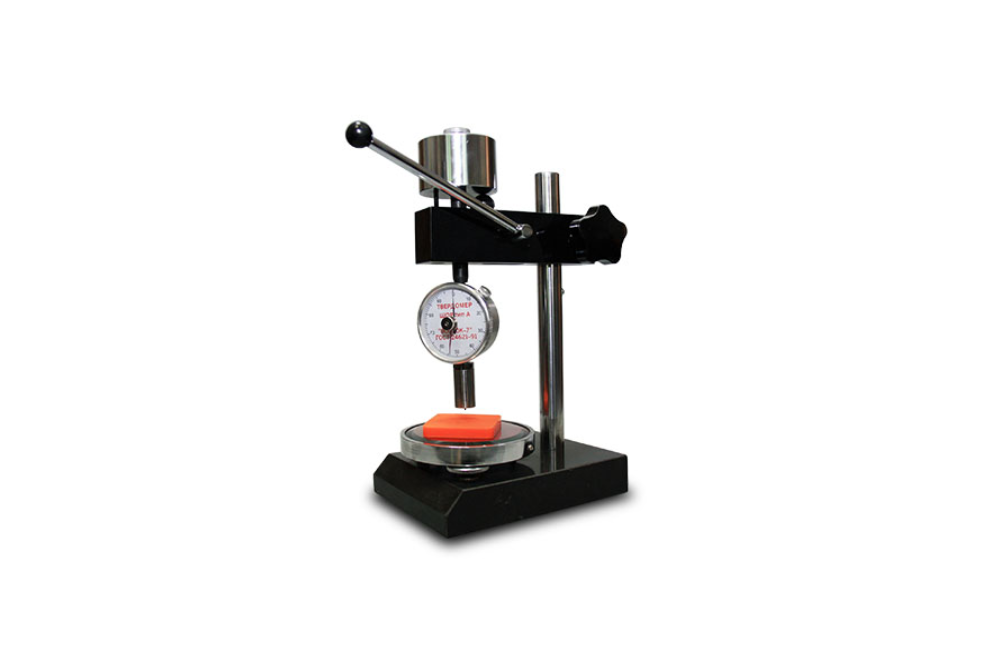

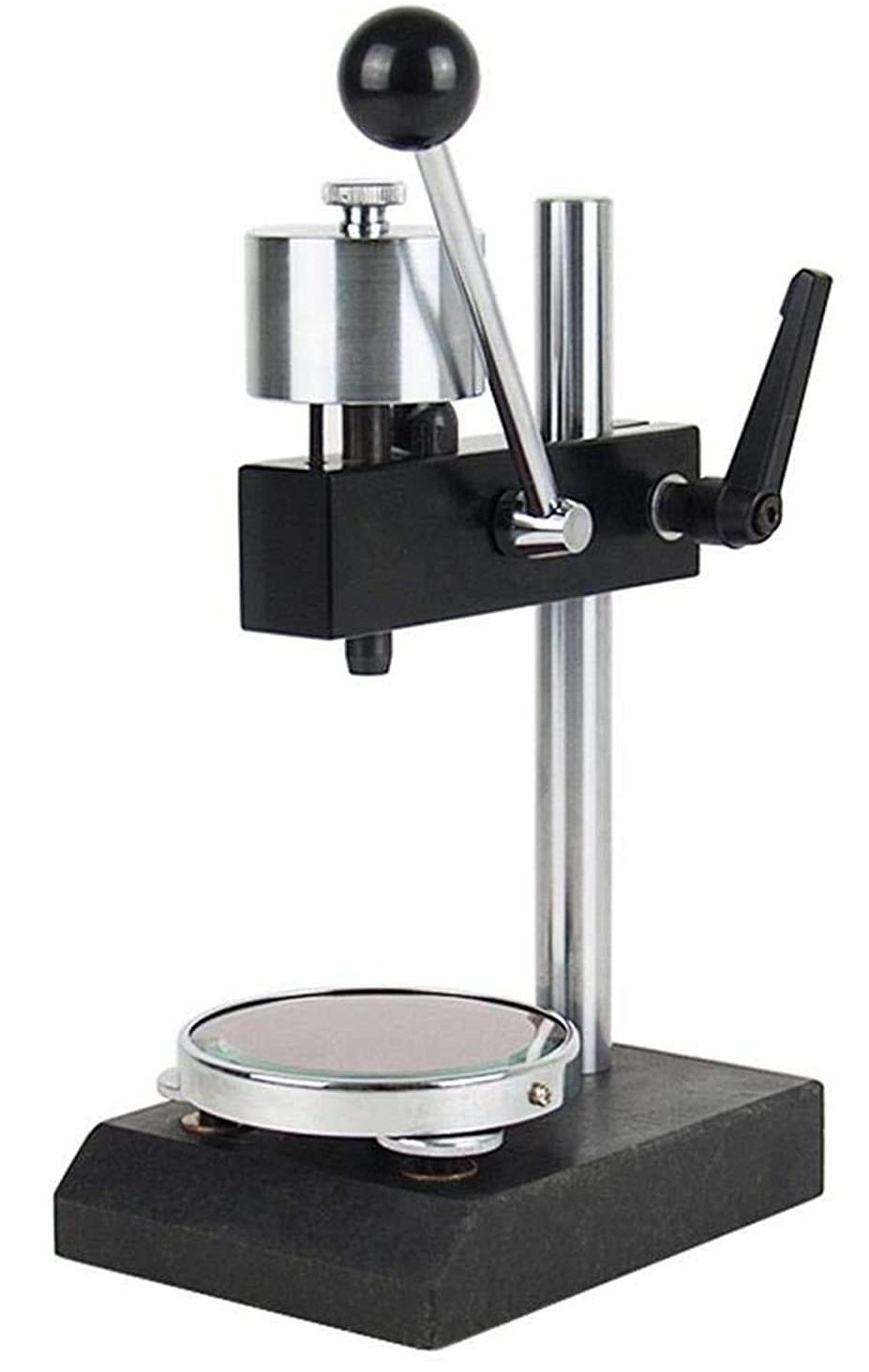

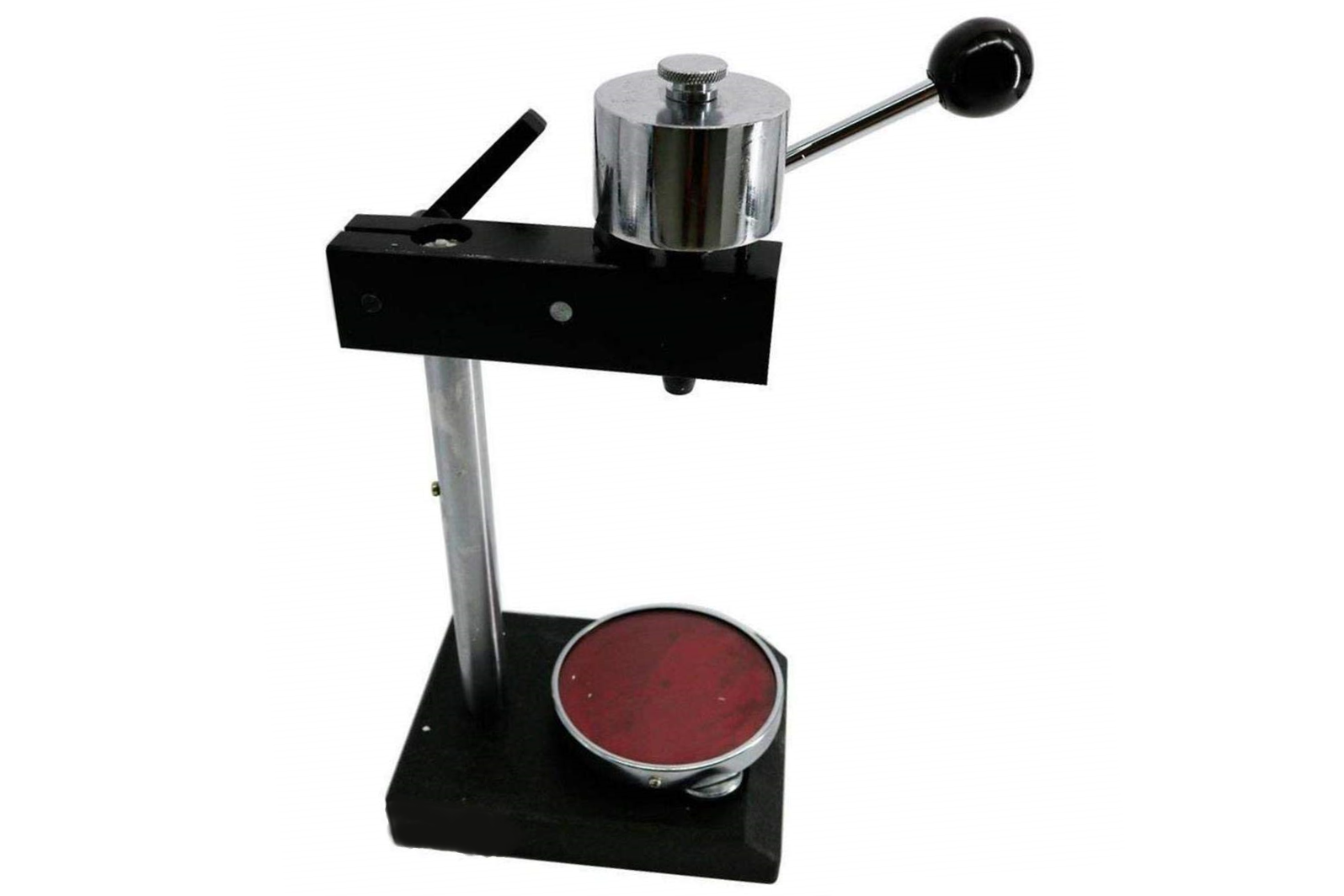

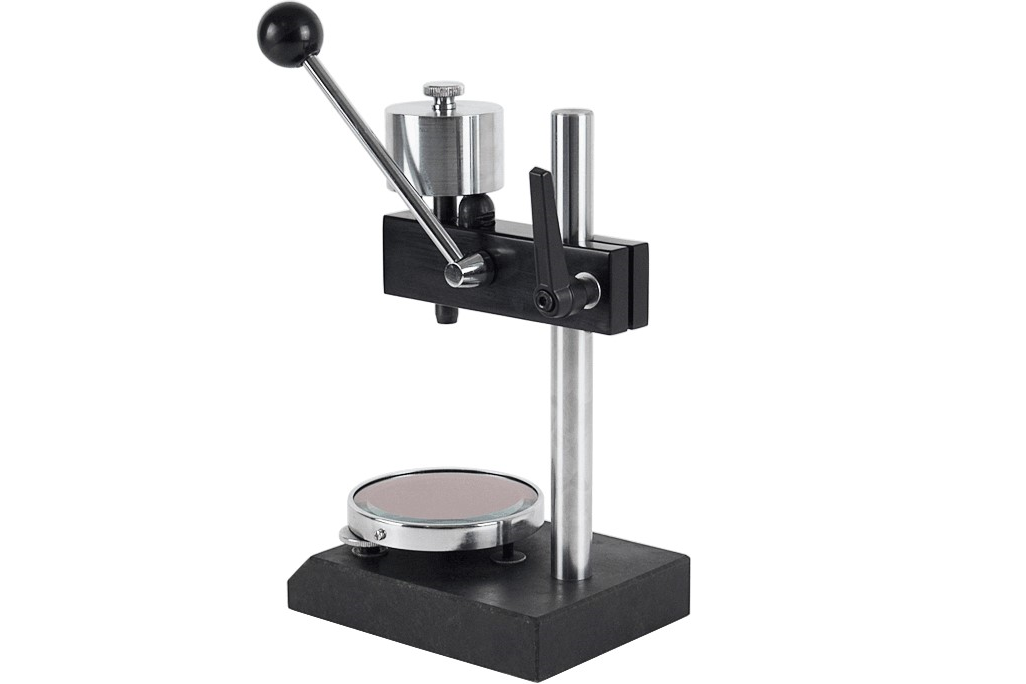

Увеличивает точность и повторяемость измерений, устраняя ошибки от колебаний руки оператора. Необходим при серийных (массовых) испытаниях и в лабораториях.<br>
Штатив может быть приобретён к ранее купленному твердомеру.<br>
Производство: <b>Россия</b>.<br>
<br>
Наличие: Товар в наличии. Количество товара: 43 шт. Срок отгрузки: 1-2 дня
Доставка завтра - 390 ₽
| ХАРАКТЕРИСТИКА | ЗНАЧЕНИЕ |
|
Диапазон показаний при цене деления шкалы равной 1 (типы А и D) |
0 … 100 |
|
Рабочий диапазон для измерения твёрдости: · по шкале Шора тип А (модель ТВР-А) · по шкале Шора тип D (модель ТВР-D) |
10 … 90 HA 20 … 90 HD |
|
Цена деления отсчётного устройства, ед. твёрдости |
1 |
|
Вылет индентора от опорной поверхности прибора при нулевом показании |
2,5 ± 0,04 мм |
|
Пределы допускаемой погрешности по нагрузке в любой точке шкалы прибора, (± 1 деление шкалы) · для ТВР-А и ТВР-АМ · для ТВР-D и ТВР-DМ |
± 0,075 Н ± 0,445 Н |
|
Предварительная нагрузка для ТВР-А и ТВР-АМ |
0,549 ± 0,075 Н |
|
Предельная нагрузка · для ТВР-А и ТВР-АМ · для ТВР-D и ТВР-DМ |
8,064 ± 0,075 Н 49,04 ± 0,49 Н |
|
Пределы допускаемой погрешности перемещения индентора в любой точке шкалы прибора |
± 0,025 мм (± 1 деление шкалы) |
|
Диапазон температур, °С: · Рабочий диапазон при эксплуатации · При транспортировке и хранении |
+21 °С…+25 °С -20 °С…+45 °С |
|
Относительная влажность воздуха |
30 % … 80 % |
|
Толщина контролируемого изделия, не менее (допускается сложение 3-х однородных слоёв):: |
6 мм |
|
Минимальное расстояние между: · Соседними точками измерений (отпечатками) · Соседними точками измерений для пористых материалов · Центром точки измерения и краем поверхности изделия |
6 мм 15 мм 12 мм |
|
Диаметр опорной поверхности твердомера |
16 мм |
|
Минимально необходимый диаметр подготовленной поверхности для проведения измерений |
10 мм |
|
Межповерочный интервал |
1 год |
|
Масса твердомера |
0,19 кг |
|
Габаритные размеры твердомера ТВР-А и ТВР-D (В*Ш*Г) |
112*60*32 мм |
|
Масса упаковочного футляра с твердомером ТВР-А и ТВР-D |
0,3 кг |
|
Габаритные размеры упаковочного футляра (В*Ш*Г) |
41*150*114 мм |
|
Гарантийный срок эксплуатации твердомера (дюрометра) |
1 год |
|
МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ |
|
|
Толщина/высота контролируемого изделия, не более: |
60 мм |
|
Диаметр предметного столика для размещения контролируемого изделия: |
Ø 100 мм |
|

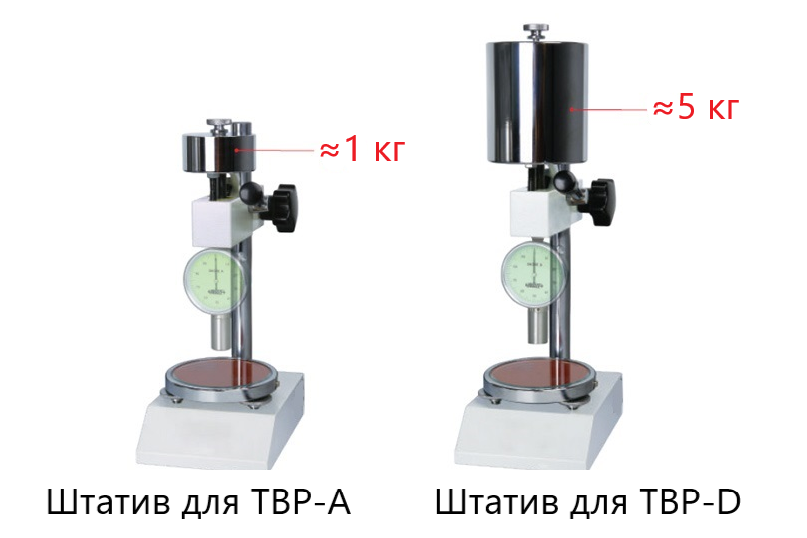

Усилие, создаваемое грузом-гирей: · Штативы для твердомеров ТВР-А · Штативы для твердомеров ТВР-D |
9,8 ± 0,1 Н 49,3 ± 0,49 Н |
|
Масса штатива в сборе без твердомера: · Штатив для твердомеров ТВР-А · Штатив для твердомеров ТВР-D |
4,5 кг 8,5 кг |
|
Габаритные размеры (В*Ш*Г), не более: |
365х230х110 |

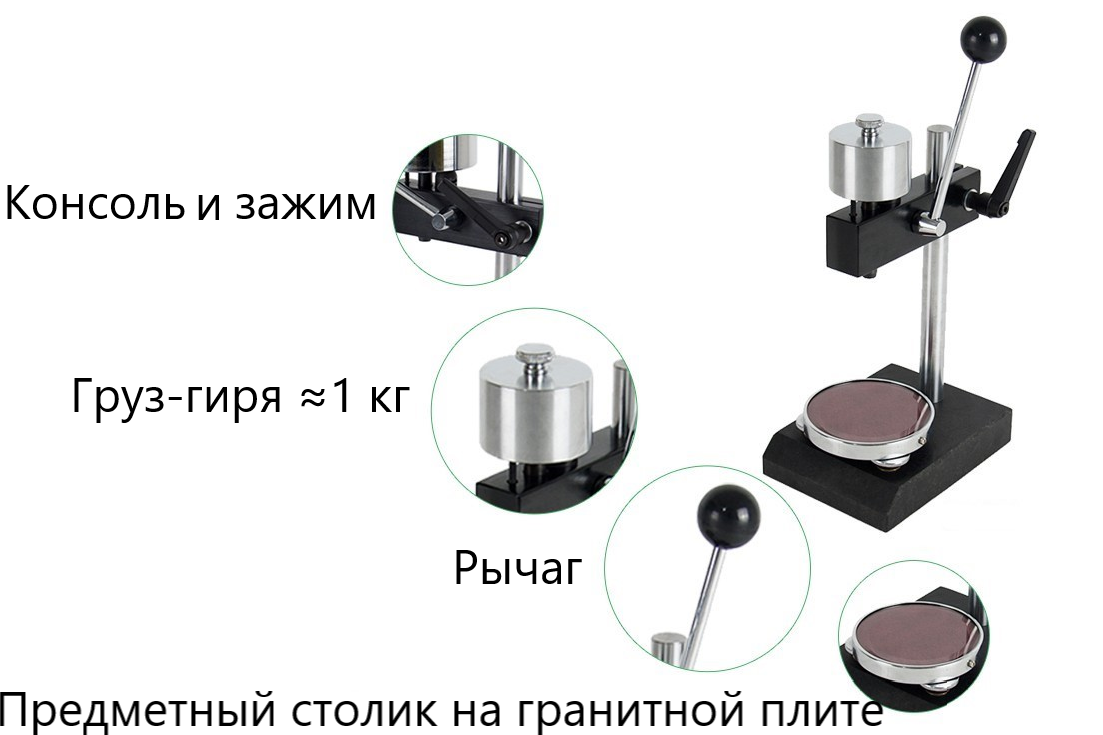

| Наименование | К-во |
| Стойка | 1 шт. |
| Основание | 1 шт. |
| Ручка нагружения | 1 шт. |
| Груз-гиря | 1 шт. |
| Упаковочная коробка | 1 шт. |
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт |
не подлежит внесению в реестр |
| Российская Федерация, АО "РЖД" |
не подлежит внесению в реестр |
| Республика Беларусь, Госстандарт |
не подлежит внесению в реестр |
| Республика Казахстан, КазИнМетр |
не подлежит внесению в реестр |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Восток-7" (РФ). Важно: на сегодняшний день ООО "Восток-7" является старейшим отечественным изготовителем приборов для измерения твёрдости материалов по Шору А и D (дюрометров).
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.
Штатив может быть приобретён совместно с дюрометром ТВР-А, либо приобретён позднее при необходимости его использования, например для массовых испытаний. Ввиду необходимости приложения нагрузки в 8,064 Н (822 гс, что чуть менее 1 кг) при каждом замере (а таких замеров на КАЖДОМ изделии по ГОСТ должно быть не менее 5-ти для вычисления среднего значения твёрдости этого изделия) использование штатива является настоятельной рекомендацией – даже тренированному мужчине крайне тяжело произвести подряд 20…40 замеров с плавным нагружением и дальнейшим удержанием нагрузки ок. 1 кг без колебаний руки с прибором на контролируемом изделии в течение 2...15 секунд согласно требованиям ГОСТ.
Мы доработали наши штативы и теперь их можно использовать не только с дюрометрами ТВР-А, но также и с приборами для измерения твёрдости по Шору моделей 2033 ТИР; 2033 ТИР-Р; ТПШ-ПА; NOVOTEST ТШ-А, всеми моделями Bareiss (ФРГ) и REX (США).
| ХАРАКТЕРИСТИКА | ЗНАЧЕНИЕ |
|
Диапазон показаний при цене деления шкалы равной 1 (типы А и D) |
0 … 100 |
|
Рабочий диапазон для измерения твёрдости: · по шкале Шора тип А (модель ТВР-А) · по шкале Шора тип D (модель ТВР-D) |
10 … 90 HA 20 … 90 HD |
|
Цена деления отсчётного устройства, ед. твёрдости |
1 |
|
Вылет индентора от опорной поверхности прибора при нулевом показании |
2,5 ± 0,04 мм |
|
Пределы допускаемой погрешности по нагрузке в любой точке шкалы прибора, (± 1 деление шкалы) · для ТВР-А и ТВР-АМ · для ТВР-D и ТВР-DМ |
± 0,075 Н ± 0,445 Н |
|
Предварительная нагрузка для ТВР-А и ТВР-АМ |
0,549 ± 0,075 Н |
|
Предельная нагрузка · для ТВР-А и ТВР-АМ · для ТВР-D и ТВР-DМ |
8,064 ± 0,075 Н 49,04 ± 0,49 Н |
|
Пределы допускаемой погрешности перемещения индентора в любой точке шкалы прибора |
± 0,025 мм (± 1 деление шкалы) |
|
Диапазон температур, °С: · Рабочий диапазон при эксплуатации · При транспортировке и хранении |
+21 °С…+25 °С -20 °С…+45 °С |
|
Относительная влажность воздуха |
30 % … 80 % |
|
Толщина контролируемого изделия, не менее (допускается сложение 3-х однородных слоёв):: |
6 мм |
|
Минимальное расстояние между: · Соседними точками измерений (отпечатками) · Соседними точками измерений для пористых материалов · Центром точки измерения и краем поверхности изделия |
6 мм 15 мм 12 мм |
|
Диаметр опорной поверхности твердомера |
16 мм |
|
Минимально необходимый диаметр подготовленной поверхности для проведения измерений |
10 мм |
|
Межповерочный интервал |
1 год |
|
Масса твердомера |
0,19 кг |
|
Габаритные размеры твердомера ТВР-А и ТВР-D (В*Ш*Г) |
112*60*32 мм |
|
Масса упаковочного футляра с твердомером ТВР-А и ТВР-D |
0,3 кг |
|
Габаритные размеры упаковочного футляра (В*Ш*Г) |
41*150*114 мм |
|
Гарантийный срок эксплуатации твердомера (дюрометра) |
1 год |
|
МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ |
|
|
Толщина/высота контролируемого изделия, не более: |
60 мм |
|
Диаметр предметного столика для размещения контролируемого изделия: |
Ø 100 мм |
|
Усилие, создаваемое грузом-гирей: · Штативы для твердомеров ТВР-А · Штативы для твердомеров ТВР-D |
9,8 ± 0,1 Н 49,3 ± 0,49 Н |
|
Масса штатива в сборе без твердомера: · Штатив для твердомеров ТВР-А · Штатив для твердомеров ТВР-D |
4,5 кг 8,5 кг |
|
Габаритные размеры (В*Ш*Г), не более: |
365х230х110 |
| ХАРАКТЕРИСТИКА | ЗНАЧЕНИЕ |
|
Диапазон показаний при цене деления шкалы равной 1 (типы А и D) |
0 … 100 |
|
Рабочий диапазон для измерения твёрдости: · по шкале Шора тип А (модель ТВР-А) · по шкале Шора тип D (модель ТВР-D) |
10 … 90 HA 20 … 90 HD |
|
Цена деления отсчётного устройства, ед. твёрдости |
1 |
|
Вылет индентора от опорной поверхности прибора при нулевом показании |
2,5 ± 0,04 мм |
|
Пределы допускаемой погрешности по нагрузке в любой точке шкалы прибора, (± 1 деление шкалы) · для ТВР-А и ТВР-АМ · для ТВР-D и ТВР-DМ |
± 0,075 Н ± 0,445 Н |
|
Предварительная нагрузка для ТВР-А и ТВР-АМ |
0,549 ± 0,075 Н |
|
Предельная нагрузка · для ТВР-А и ТВР-АМ · для ТВР-D и ТВР-DМ |
8,064 ± 0,075 Н 49,04 ± 0,49 Н |
|
Пределы допускаемой погрешности перемещения индентора в любой точке шкалы прибора |
± 0,025 мм (± 1 деление шкалы) |
|
Диапазон температур, °С: · Рабочий диапазон при эксплуатации · При транспортировке и хранении |
+21 °С…+25 °С -20 °С…+45 °С |
|
Относительная влажность воздуха |
30 % … 80 % |
|
Толщина контролируемого изделия, не менее (допускается сложение 3-х однородных слоёв):: |
6 мм |
|
Минимальное расстояние между: · Соседними точками измерений (отпечатками) · Соседними точками измерений для пористых материалов · Центром точки измерения и краем поверхности изделия |
6 мм 15 мм 12 мм |
|
Диаметр опорной поверхности твердомера |
16 мм |
|
Минимально необходимый диаметр подготовленной поверхности для проведения измерений |
10 мм |
|
Межповерочный интервал |
1 год |
|
Масса твердомера |
0,19 кг |
|
Габаритные размеры твердомера ТВР-А и ТВР-D (В*Ш*Г) |
112*60*32 мм |
|
Масса упаковочного футляра с твердомером ТВР-А и ТВР-D |
0,3 кг |
|
Габаритные размеры упаковочного футляра (В*Ш*Г) |
41*150*114 мм |
|
Гарантийный срок эксплуатации твердомера (дюрометра) |
1 год |
|
МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ |
|
|
Толщина/высота контролируемого изделия, не более: |
60 мм |
|
Диаметр предметного столика для размещения контролируемого изделия: |
Ø 100 мм |
|
Усилие, создаваемое грузом-гирей: · Штативы для твердомеров ТВР-А · Штативы для твердомеров ТВР-D |
9,8 ± 0,1 Н 49,3 ± 0,49 Н |
|
Масса штатива в сборе без твердомера: · Штатив для твердомеров ТВР-А · Штатив для твердомеров ТВР-D |
4,5 кг 8,5 кг |
|
Габаритные размеры (В*Ш*Г), не более: |
365х230х110 |
| Наименование | К-во |
| Стойка | 1 шт. |
| Основание | 1 шт. |
| Ручка нагружения | 1 шт. |
| Груз-гиря | 1 шт. |
| Упаковочная коробка | 1 шт. |
| Наименование | К-во |
| Стойка | 1 шт. |
| Основание | 1 шт. |
| Ручка нагружения | 1 шт. |
| Груз-гиря | 1 шт. |
| Упаковочная коробка | 1 шт. |
