УДТ-40 толщиномер металла
Состояние в реестрах: Внесено в Государственный реестр СИ РФ
Цена
126 000 a руб.
Товар в наличии. Срок отгрузки: 1-2 дня
Тип/
модель/
комплектность
Базовый комплект со Свидетельством о Поверке
Авиационный комплект со Свидетельством о Поверке
УЗ+ЭМА толщиномер со Свидетельством о Поверке
Количество
Цена доп.комплектации 0 a
Доставка Бесплатно по РФ при сумме заказа более 20.000 руб, если сумма заказа меньше - то 1.000 руб.
Стоимость доставки 0 a
Общая стоимость 126 000 a
  • Купить сейчас
  • Добавить в корзину
Характеристики
Гарантия, лет
1
Производитель
Габариты, мм
160*225*45
Масса нетто, кг
2,2
Описание
Технические Данные
Комплектность
Документация
       Состояние в госреестрах Средств Измерений



 Российская Федерация

 69546-17

 Республика Беларусь

 -

 Республика Казахстан

-

 Украина


 Межповерочный интервал

1 год

Иные реестры, сертификаты, удостоверения и пр.

 Россия:

Назначение средства измерений:

Толщиномеры ультразвуковые серии УДТ (далее по тексту - толщиномеры) предназначены для измерений толщины изделий из различных материалов.

Описание средства измерений:
Принцип действия толщиномеров основан на эхо-импульсном и теневом методах неразрушающего контроля. Генератор импульсов возбуждения (зондирующих импульсов) толщиномеров формирует радиоимпульс с регулируемой длительностью и частотой, который поступает на излучающую УЗК пластину преобразователя. Передающая пластина преобразователя излучает импульс УЗК в направлении наружной поверхности изделия, толщину которого нужно измерить. Ультразвуковые колебания отражаются от границы раздела сред с разными акустическими сопротивлениями. Отражённый от внутренней грани объекта контроля сигнал принимается, усиливается, преобразуется  в  цифровую  форму,   обрабатывается   микропроцессором   и   отображается   на индикаторе в виде А или  В-скана. Результаты измерений выводятся на дисплее прибора в цифровом виде. Толщиномеры состоят из электронного блока и подключенного к нему ультразвукового преобразователя.

Толщиномеры выпускаются в пяти модификациях: УДТ-RF (UDT-RF); УДТ-08 (UDT-08); УДТ-10 (UDT-10); УДТ-20 (UDT-20); УДТ-40 (UDT-40). Каждая  модификация  может  быть  изготовлена  в  2-х  исполнениях:  в  стандартном и компактном. Толщиномеры отличаются друг от друга наличием (или отсутствием) режимов А-скан и Б-скан, памятью результатов измерений и габаритными размерами:



УДТ-RF

(UDT-RF)

УДТ-08

(UDT-08)

УДТ-10

(UDT-10)

УДТ-20

(UDT-20)

УДТ-40

(UDT-40)

Память результатов, шт.

-

100

100

200

200

Режим А-скана

Нет

Нет

Нет

Да

Да

Память А-сканов

-

-

-

200

200

Режим Б-скана

Нет

Нет

Да

Да

Да

Память Б-сканов

-

-

100

200

200



Отличительные особенности измерений ультразвуковыми толщиномерами серии УДТ-40:

Высокоточный, не имеющий аналогов в России, универсальный ультразвуковой толщиномер с высокой достоверностью контроля. Наличие А -скана исключает такие типичные ошибки при измерении толщины с помощью УЗК, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер реализует различные возможности контроля толщины - высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", измерение толщины металла под покрытиями, ЭМА контроль и пр.
Наличие встроенных контуров согласования, регулируемой частоты и формы импульса возбуждения и трёх степеней электрического демпфирования позволяет использовать с толщиномером УДТ-40 любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа. Использование широкой гаммы преобразователей, в том числе ЭМА и специализированных пэп, позволяет проводить толщинометрию металлических и пластиковых изделий с высокой точностью, а так же работать в труднодоступных местах, таких как канавки, пазы, проводить контроль тонкостенных трубочек малого диаметра. В силу богатого функционала УДТ-40 не является тривиальным прибором и требует от оператора квалификации и понимания вопроса для точной настройки, особенно для работы со спец. преобразователями. Основные черты:

  • Использование любых типов УЗ и ЭМА преобразователей, в том числе преобразователей сторонних производителей с частотами от 0,5 до 15 МГц
  • Полностью настраиваемое цветовое представление экрана с возможностью создания трех пользовательских цветовых схем
  • Режим полуавтоматического расчёта скорости ультразвука в материале по заданному образцу

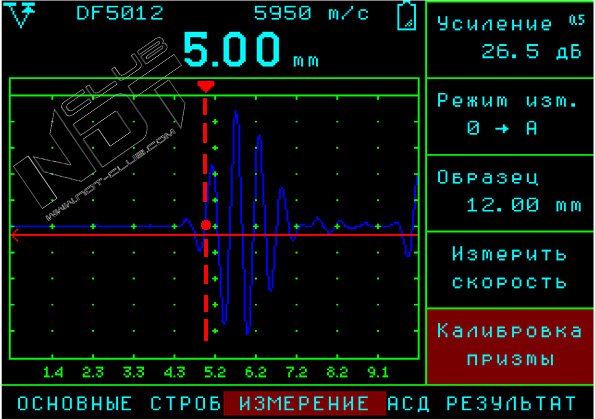

  • Режим полуавтоматического расчёта задержки в призме преобразователя
  • «Заморозка» А-сигнала
  • Сохранение результатов в память прибора с возможностью просмотра результатов на экране: Сохранение отдельных А-Сканов / Сохранение табличных файлов / Сохранение В-сканов. Память конфигураций (все параметры прибора и преобразователя). Память результатов с возможностью просмотра результатов на экране
  • USB интерфейс
  • Питание: встроенный Li-Pol аккумулятора или внешний блок питания от сети, не менее 12 часов работы от аккумуляторов
  • Развертка экрана: от 4 до 400 мм (сталь)
  • Дисплей: цветной TFT 320 х 240
  • Усилитель: широкополосный 0.5 - 15 МГц
  • Диапазон регулировки усиления 110 дБ
  • А-скан, В-скан (профиль дна изделия)
  • Фиксирование минимального значения толщины
  • Коррекция V-образности р/с преобразователей
  • Измерение толщины по одному сигналу или между двумя сигналами
  • Точность индикации толщины: 0,001, 0,01 или 0,1
  • USB интерфейс
  • Питание:встроенный Li-Pol аккумулятора  или внешний блок питания
  • не менее 12 часов работы от аккумуляторов
  • Масса: 870 гр.


УНИКАЛЬНЫЙ РЕЖИМ ИЗМЕРЕНИЙ "ПО ПЕРЕХОДУ ЧЕРЕЗ  НОЛЬ" ОБЕСПЕЧИВАЕТ СТАБИЛЬНОСТЬ И ПОВТОРЯЕМОСТЬ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

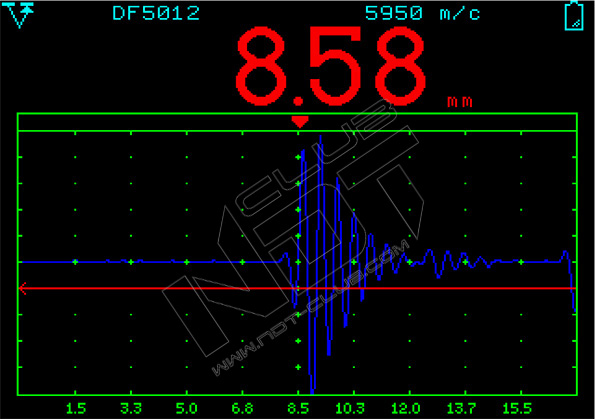

ПОЛНОЭКРАННЫЙ РЕЖИМ РАБОТЫ БЕЗ ОТОБРАЖЕНИЯ МЕНЮ

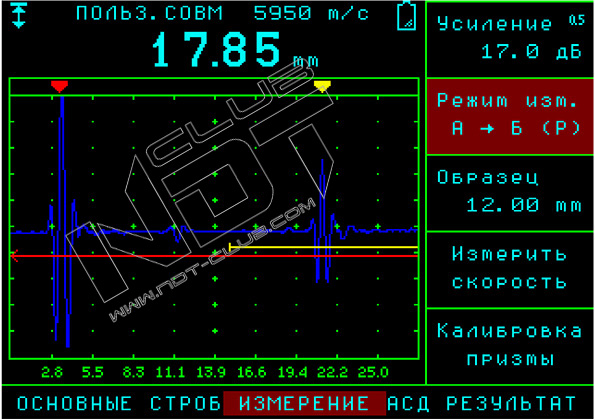

РЕЖИМ ЭХО-ЭХО С ИСПОЛЬЗОВАНИЕМ ДВУХ СТРОБОВ ПОЗВОЛЯЕТ ПРОВОДИТЬ ИЗМЕРЕНИЯ ЧЕРЕЗ ПОКРЫТИЕ

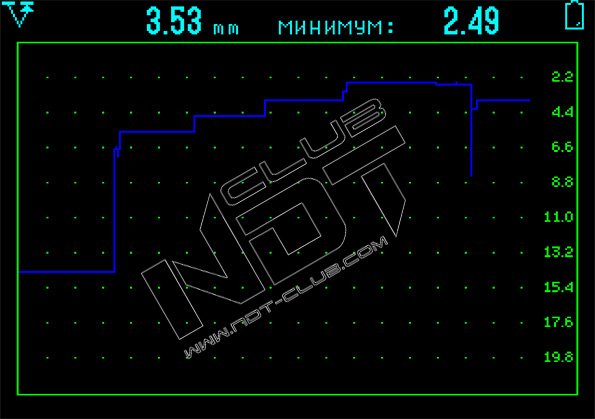

В-СКАН - ПРОРИСОВКА ПРОФИЛЯ ДНА ОБЪЕКТА С ОДНОВРЕМЕННОЙ ИНДИКАЦИЕЙ МИНИМАЛЬНОЙ ТОЛЩИНЫ НА ПРОКОНТРОЛИРОВАННОМ УЧАСТКЕ

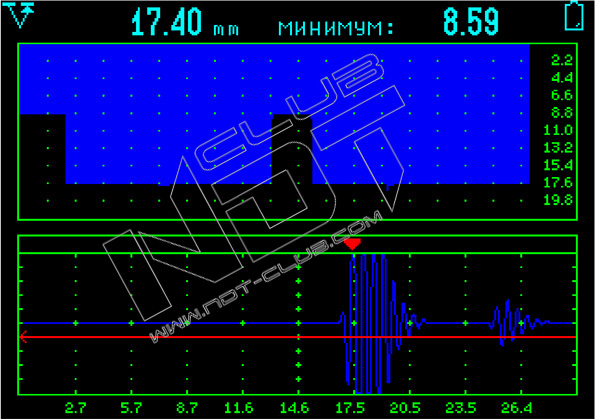

ДВА ПОЛЬЗОВАТЕЛЬСКИХ ПРЕДСТАВЛЕНИЯ В-СКАНА: С ЗАПОЛНЕНИЕМ И БЕЗ ЗАПОЛНЕНИЯ

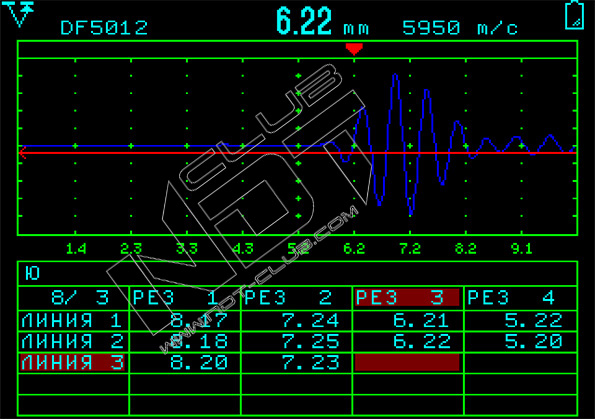

ИЗМЕРЕНИЕ ПО ЗАДАННЫМ ТОЧКАМ - СОЗДАНИЕ ТАБЛИЧНОГО ФАЙЛА С РЕЗУЛЬТАТАМИ ИЗМЕРЕНИЙ

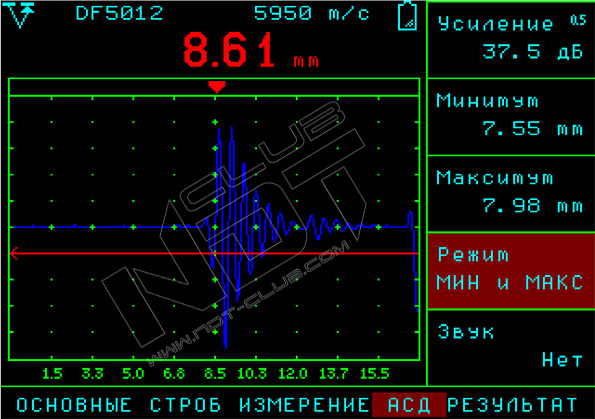

ПРОГРАММИРУЕМАЯ ЗОНА СРАБАТЫВАНИЯ АСД: МИНИМУМ / МАКСИМУМ / МИНИМУМ и МАКСИМУМ.

СВЕТОВАЯ / ЦВЕТОВАЯ / ЗВУКОВАЯ  АСД

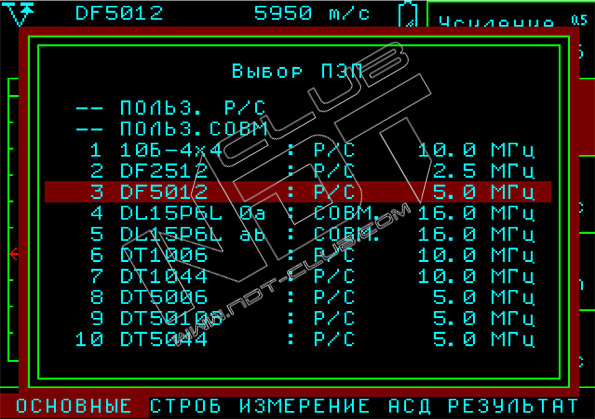

БИБЛИОТЕКА НАСТРОЕК ПРЕДУСТАНОВЛЕННЫХ ПРЕОБРАЗОВАТЕЛЕЙ АМКРО-КРОПУС

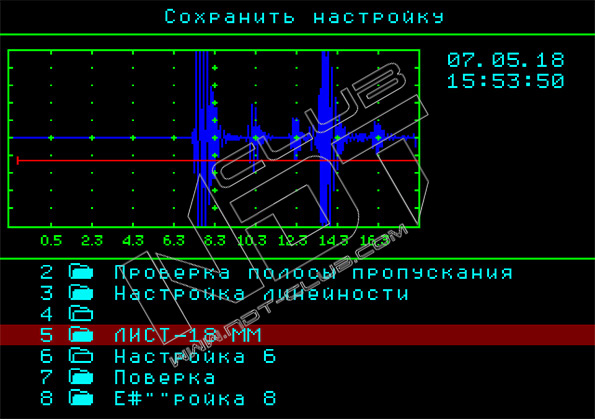

ВОЗМОЖНОСТЬ СОЗДАНИЯ ДО 99 ПОЛЬЗОВАТЕЛЬСКИХ НАСТРОЕК ПОД ТИПОВЫЕ ЗАДАЧИ КОНТРОЛЯ


"Восток-7" является официальным дилером производителя "КРОПУС": представленные цены, гарантия и условия поставки являются заводскими.

ДЕМОНСТРАЦИЯдля детального ознакомления со всеми возможностями этого средства измерений можно приехать к нам в офис и опробовать прибор непосредственно на ваших изделиях или же вы можете прислать эти изделия к нам, а мы проведём на нём измерения и скажем подходит ли он для решения ваших задач, либо необходимо использовать средство измерения другого типа. Также для ознакомления рекомендуется скачать Инструкцию по эксплуатации (паспорт) из вкладки "Документация" - расположена правее от текущей вкладки "Описание".

Метрологические и технические характеристики ультразвуковых толщиномеров серии УДТ

Параметр
УДТ-08
 (UDT-08)
УДТ-10
 (UDT-10)
УДТ-20
 (UDT-20)
УДТ-40
 (UDT-40)
УДТ-RF
(UDT-RF)
Диапазон измерений толщины по стали 40Х13, мм SC2512; SF2512 (П111-2,5-К12)   –   – от 10,0 до 180,0   –
SC5006, SX5006 (П111-5,0-К6)   –   – от 5,0 до 70,0   –
SC5012, SF5012 (П111-5,0-К12)   –   – от 15,0 до 300,0   –
SC1006, SX1006 (П111-10,0-К6)   –   – от 5,0 до 30,0   –
DF5006/ DT5006 (П112-5-6/2)   –   – от 0,8 до 30,0   –
DF5012; DT5012, DTT5012 (П112-5-12/2, П112-5-12/2-Т)     –   –   от 1,5 до 75,0   –
DF2512; DT2512, ДТТ2512 (П112-2,5- 12/2, П112-2,5-12/2-Т)

от 2,0 до 200,0

DF1220 (П112-1,25-20/2)

от 5,0 до 300,0

DT1004 (П112-10-4/2)

от 0,5 до 20,0

DTТ1006; DF1006 (П112-10-6/2, П112-10-6/2М, П112-10-6/2-Т)

от 0,7 до 30,0

DT1044; DTB1044 (П112-10-4х4)

от 0,8 до 50,0
DTC1023 от 0,4 до 5,0
Пределы допускаемой абсолютной погрешности измерений толщины, мм   ±(0,1+0,01·dx)   ±(0,01+0,01·dx)   ±(0,1+0,01·dx)

где dx - измеренное значение толщины, мм

Диапазон установки значений скорости распространения УЗК, м/с

от 1000 до 9999

Питание:
·      Компактное исполнение
  • аккумуляторный блок
  • внешний блок питания от сети переменного тока, с выходным напряжением, В
·      Стандартное исполнение
  • аккумуляторный блок
  • внешний блок питания от сети переменного тока, с выходным напряжением, В



Li-ion 3,7 В, 1800 мАч
5



Li-Pol 11,1 В, 5000 мАч
15

Габаритные размеры, мм, не более
·      Компактное исполнение
длина
ширина
высота
·      Стандартное исполнение
длина
ширина
высота


151
66
27

206
161
44

Масса толщиномера, кг, не более
·      Компактное исполнение
·      Стандартное исполнение

0,36
1,0

Диапазон рабочих температур, ºС

от -10 до +50


Характеристики ультразвуковых толщиномеров УДТ-40


Развертка
мин.: 0 - 4 мм
макс.: 0 - 400 мм (сталь)
Диапазон скоростей
1000 - 9999 м/с
Задержка
от 0 мкс до 168 мкс
Демпфирование
50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс
50 ом / 600 ом
Зондирующий импульс
радиочастотный импульс, амплитудой 200 В, с регулируемой частотой и числом периодов
Усилитель
широкополосный 0.5-20 МГц (-6 дБ)
Диапазон регулировки усиления
110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Детектирование
радиосигнал
Зоны контроля
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки
Автоматическая Сигнализация Брака (АСБ)
световая и звуковая
Измерение временных интервалов
от 0 до первого сигнала в зоне или между сигналами в зонах
Дисплей
цветной TFT с регулируемой яркостью, 115 х 85 мм; 320 х 240 точек, три настраиваемые цветовые схемы экрана
Память
100 настроек для датчиков
250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений
Интерфейс
 USB
Разъемы преобразователей
Lemo 00
Аккумуляторы
встроенный литий-полимерный аккумулятор 11 В, 5А/ч
Время работы от аккумулятора
не менее 12 часов
Питание толщиномера
внешний блок питания 220 В AC
Рабочее напряжение питания
15 В DC
Диапазон рабочих температур толщиномера
от -25 C до +55 C
Габаритные размеры толщиномера (В x Ш x Д)
205 мм x 160 мм x 43 мм
Масса толщиномера
0,87 кг

УДТ-40 (базовый комплект):
Артикул: 62320

Состав комплекта:

Артикул Наименование Кол-во
62311 электронный блок УДТ-40 со встроенным Li-ion аккумулятором 1
39009 блок питания сетевой 15В / 220В 1
62202 защитный чехол с блендой и креплением на корпусе оператора 1
50221 кабель 2Lemo00-2Lemo00 1,5м 1
Преобразователь ультразвуковой П112-5-12/2 1
Преобразователь ультразвуковой П112-10-6/2 1
Образец настроечный 1
20250 Кабель USB для связи с ПК 1
Программное обеспечение на CD-диске 1
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1
Кейс для переноски 1

УДТ-40 (авиационный комплект):
Артикул: 62330

Состав комплекта:

Артикул Наименование Кол-во
62311 электронный блок УДТ-40 со встроенным Li-ion аккумулятором 1
39009 блок питания сетевой 15В / 220В 1
62202 защитный чехол с блендой и креплением на корпусе оператора 1
50221 кабель 2Lemo00-2Lemo00 1,5м 1
Преобразователь ультразвуковой П112-5-6/2 1
Преобразователь ультразвуковой П112-10-6/2 1
Преобразователь ультразвуковой П112-10-4/2 2
68251 Образец ступенька алюминий 0,5-15мм 1
20250 Кабель USB для связи с ПК 1
Программное обеспечение на CD-диске 1
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1
Кейс для переноски 1


УДТ-40 (УЗ+ЭМА толщиномер):
Артикул: 62340

Состав комплекта:

Артикул Наименование Кол-во
62311 электронный блок УДТ-40 со встроенным Li-ion аккумулятором 1
39009 блок питания сетевой 15В / 220В 1
62202 защитный чехол с блендой и креплением на корпусе оператора 1
50221 кабель 2Lemo00-2Lemo00 1,5м 1
50211 кабель Lemo00-Lemo00 1,5м 1
Преобразователь ультразвуковой П112-5-12/2 1
Преобразователь ультразвуковой П112-10-6/2 1
Преобразователь ультразвуковой П111-2,5-К12 1
ЭМА-преобразователь ET4030 1
Образец настроечный 1
20250 Кабель USB для связи с ПК 1
Программное обеспечение на CD-диске 1
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1
60120 Кейс для переноски 1
