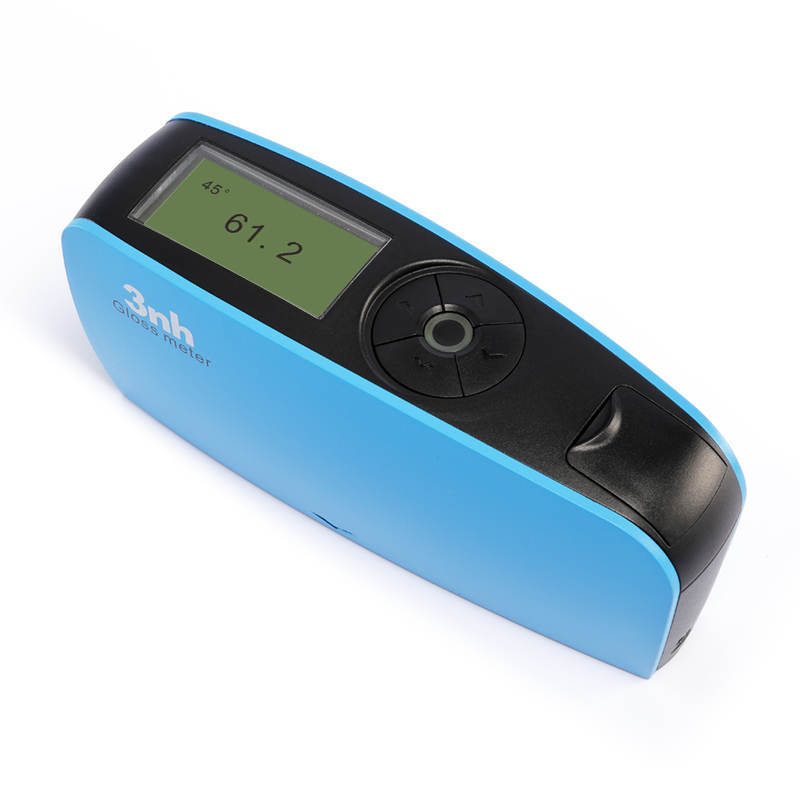

YG45 блескомер одноугловой фотоэлектрический высокоточный 45°

Основные сведения о приборе Блескомер одноугловой фотоэлектрический высокоточный 3NH YG45

Назначение средства измерений: блескомеры YG45 (далее блескомеры) предназначены для измерения блеска при углах освещения/наблюдения 45^o/45^o направленного светового потока поверхности лакокрасочных и эмалированных покрытий, керамики, плёнок, твёрдых пластиков и других поверхностей̆ в видимой̆ области спектра с целью количественной̆ оценки зрительного восприятия человеческим глазом степени блеска указанных покрытий и других поверхностей̆.

Описание средства измерений.

Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит установочная (настроечная) мера блеска поверхности, предназначенная для настройки или проверки настройки блескомера перед использованием.

Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 45° от нормали к измеряемой поверхности.

Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.

Узел фотоприемника блескомера, ось которого также расположена под углом 45° от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.

Показатель блеска представляют как значение отражения поверхности по отношению к эталону из чёрного увиолевого стекла и обозначают как GU (англ. Gloss Unit – единица блеска). Если вы не знаете какая модель блескомера наиболее подходит для решения ваших задач, то начните измерять с угла освещения 60⁰ и далее выберите модель согласно таблице*:

*Анодированный алюминий и другие металлические поверхности имеют очень высокую отражательную способность. Коэффициент отражения неметаллических поверхностей увеличивается с углом падения. Отражающие свойства металлов не всегда ведут себя подобным же образом. Из-за двойного отражения свет частично отражается на покрытии и частично на металле под ним. Для полного понимания отражающих свойств таких поверхностей рекомендуется измерять их тремя типами геометрии измерений: 200, 600 и 850.

К данному типу блескомеров фотоэлектрических относятся следующие модификации:

• YG45

Модификация блескомера, применяемая для измерения плоской поверхности со средним и сильно блестящим уровнем блеска, а также по ГОСТ 896-69.

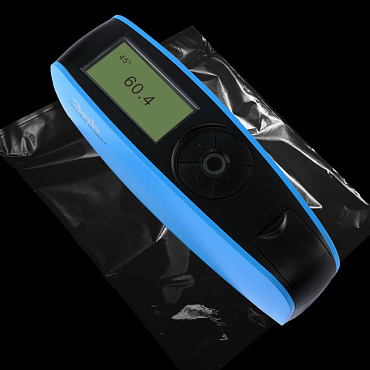

Блескомер модификации YG45 предназначен для измерений блеска в геометриях освещения/наблюдения: 45°/45° - размер измеряемого участка 10х13 мм. Встроенное программное обеспечение осуществляет калибровку показаний по установочной (настроечной) мере блеска поверхности (вмонтирована внутрь крышки защитного чехла-держателя). Встроенное ПО осуществляет хранение до 35000 результатов измерений, обеспечивает возможность передачи и работы с данными на внешнем ПК. Результаты измерений, а также заданные режимы работы выводятся на жидкокристаллический дисплей 49х24 мм.

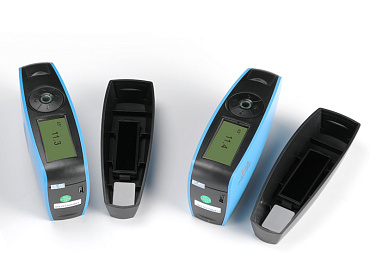

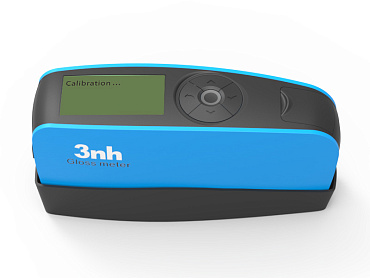

Прибор измеряет блеск на плоских поверхностях с возможностью управления прибором с компьютера в режиме реального времени: проведение замеров, экспорт и печать данных через USB-кабель и программное обеспечение. ПО позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ), величину отклонения и диапазон разброса/отклонения значений от выбранного эталона. Режимы замеров: одиночный (моментальный в одной точке); режим контроля качества (с установкой нижней и верхней границ допустимого диапазона измерений блеска); статистический режим (с вычислением статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ) и др. параметры), режим множественных замеров (от 1 до 999 замеров с интервалом от 2 до 120 сек). Поставляется в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. от других изготовителей. Прибор изготавливается в пластиковом корпусе, имеет сменный элемент питания (батарейка или аккумулятор 1,5В).
