К пользующимся наибольшим спросом приспособлениям и аксессуарам для профилометров Mitutoyo относятся:
- Стойки (штативы, стенды), которые позволяют закрепить жёстко закрепить профилометр Mitutoyo для проведения большого количества измерений, а также задать угол наклона для движущегося датчика с щупом.
- Сменные датчики и щупы, которые выбираются и используются для тех или иных особенных условий измерений шероховатости с учётом материала, из которого сделан образец.
- Приводы (электродвигатели), которые перемещают датчики и щупы в нужном направлении с необходимой скоростью и на необходимое расстояние.
- Крепёжные изделия - позволяют фиксировать профилометры Mitutoyo на тех или иных приспособлениях.
Отдельную группу аксессуаров представляют собой высокоточные меры шероховатости производства Mitutoyo Corporation (Япония). Меры шероховатости позволяют проводить калибровку средства измерения перед каждой серией измерений и подтверждают корректность показаний профилометров.

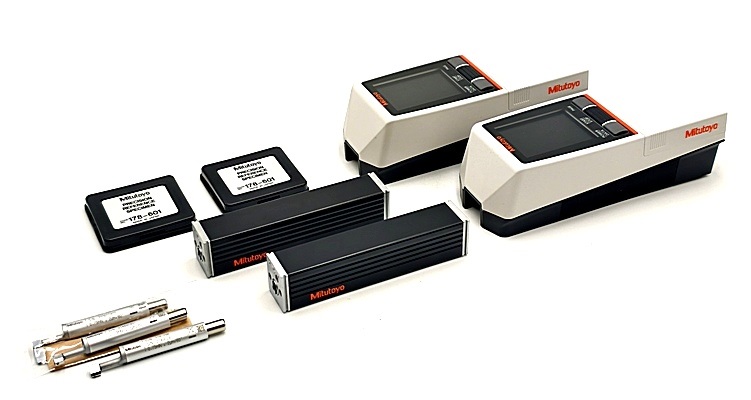

Аксессуары Mitutoyo (Япония) к профилометру Surftest SJ-210 (приводы, щупы-датчики, меры шероховатости)
Датчики и щупы для профилометров Mitutoyo
Датчик (detector) - устройство, которое является сменным и вставляется в блок привода средств измерения шероховатости Mitutoyo. Щуп (stylus) - часть датчика, которая непосредственно своим наконечником "ощупывают" детали, на которых проводятся измерения. Датчики и щупы должны подбираться исходя из конкретных условий измерений и характеристик образцов.
В частности, датчики для профилометров Mitutoyo бывают:
- Со сменным щупом (в этом случае для решения задач измерений выбираются отдельно датчики и отдельно щупы, которые меняются в корпусах датчиков).
- Со встроенным щупом. В этом случае корпус щупа составляет с корпусом датчика единое неразъёмное целое. И необходимо подбирать датчик по всем характеристикам из широкой линейки датчиков, производимых фирмой Mitutoyo.
Подбор щупов (или датчиков со встроенными щупами) для профилометров Mitutoyo
Основными параметрами, на которые надо обращать внимание при подборе щупов из широкой линейки устройств, являются следующие:
| Параметр или характеристика | Стандартные (или наиболее часто требуемые) значения | Иные значения |
| Общие характеристики процесса измерения шероховатости | ||
| Особенности объекта измерений | Стандартный плоский образец | Узкое отверстие, глубокое отверстие, узкая канавка, глубокая канавка, криволинейные поверхности, зубья шестерёнок, лезвия ножей и т.п. |
| Направление движения наконечника щупа при проведении измерений | Продольное (вдоль направления оси датчика и блока привода) | Поперечное (для проведения измерений, когда невозможно движение наконечника щупа в продольном направлении) |
| Параметры, характеризующие щуп (stylus) или датчик (detector) | ||
| Измерительное усилие | 0,75 мН или 4 мН | --- |
| Угол конуса у вершины наконечника щупа (датчика) профилометра (Tip angle) | 90° | 60° |
| Радиус сферической части у вершины конического наконечника щупа (датчика) профилометра (Tip radius) | 2 мкм или 5 мкм | 1 мкм, 10 мкм (а также 250 мкм - специальные щупы для калибровки профилометров) |

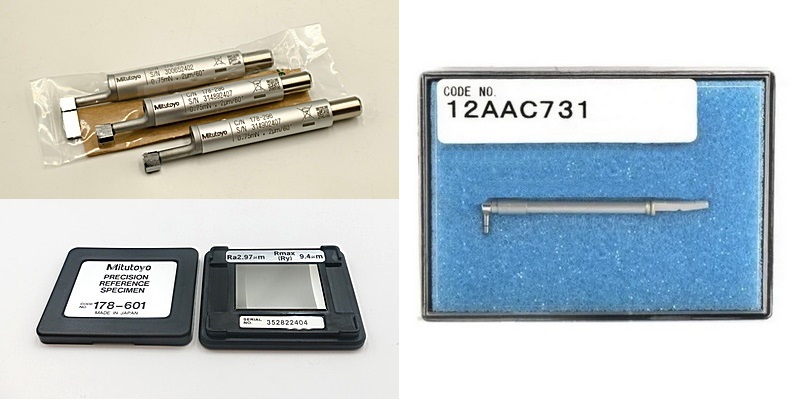

Расходники для профилометров Mitutoyo (меры шероховатости, щупы, датчики)
Приводы и кабели для профилометров
Блоки приводов - осуществляют непосредственный контроль движения датчиков по поверхности измеряемых образцов по заданным программам. Основными компонентами приводов являются управляемые высокоточные электродвигатели. В комплектации с профилометром идут стандартные блоки приводов, которые позволяют использовать профилометр для большинства различных условий измерений шероховатости. Но для решения определённого типа задач измерений могут потребоваться приводы с другими характеристиками.
Кабели, соединяющие основной блок прибора с приводом, иногда повреждаются и требуют замены. Либо требуются кабели, имеющие большую длину, чем стандартные кабели в комплектации профилометров. В силу специфики передаваемых сигналов управления, для профилометров подойдут только оригинальные кабели производства компании Mitutoyo.

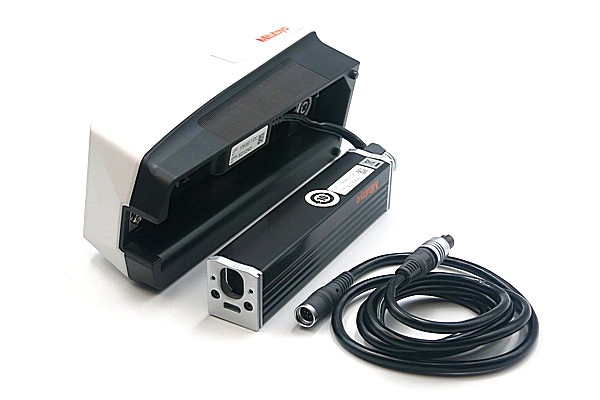

Прибор измерения шероховатости Mitutoyo Surftest SJ-210 и запчасти к нему (блок привода с электродвигателем и кабель)
Стойки и штативы для профилометров Mitutoyo
Стойки (штативы, стенды) - приспособления, которые позволяют закрепить профилометры Mitutoyo для проведения большой серии измерений, либо для придания соответствующих параметров наклона для движущихся элементов профилометра (движущиеся части приводов, датчики, щупы с наконечниками).
Для профилометров производителем предусмотрены различные стойки с дополнительными элементами крепежа. Наиболее распространёнными видами штативов для профилометров являются следующие:
- Стойки металлическим основанием. Имеют лучшее соотношение цена/эффективность выполнения задач по измерению шероховатости в условиях лаборатории. Но такие штативы с металлическим основанием не годятся для всех случаев.
- Стойки с гранитным основанием. Благодаря тяжести гранитного основания и минимизации различных факторов воздействия на измеряемые образцы и приборы (средств измерения), данные штативы позволяют провести максимально точные измерения в лабораторных условиях.
- Специализированные стойки, штативы и стенды (среди них переносные, магнитные, различные разборные и прочие). Часто используются для задач проведения измерения образцов в производственных помещениях.

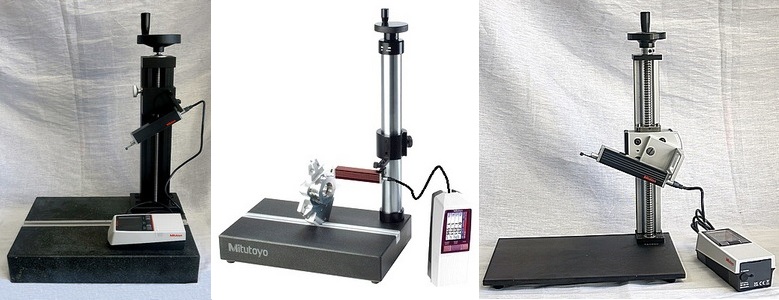

Стойки, штативы и стенды измерительные для профилометров Mitutoyo помогают провести приборами в лабораторных условиях точные измерения шероховатости образцов
Прочие аксессуары и запчасти Mitutoyo
Компания "Восток-7" поставляет оригинальные аксессуары и запчасти для профилометров Mitutoyo по широкому спектру из официальных каталогов аксессуаров и принадлежностей японской компании Mitutoyo Corporation. Звоните или пишите нам, если Вы хотите купить те или иные принадлежности, и наши менеджеры помогут подобрать аксессуары, укажут цены и сроки доставки и ответят на все вопросы.
Среди них:
- насадки для плоской и цилидрической поверхности на датчик;
- адаптеры контактный и V-образный к приводу;
- удлинители датчиков;
- адаптеры крепления привода к магнитной стойке или гранитному стенду;
- набор поддерживающих опор и многие другие.
-

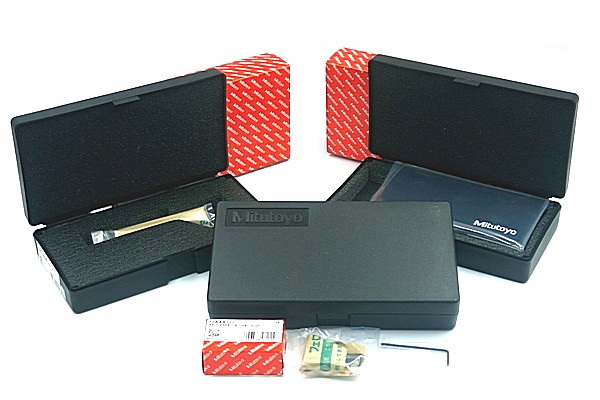

Оригинальные принадлежности и запчасти для профилометров Mitutoyo - поставки от японского производителя
