Твердомеры по Шору A используются для контроля параметров мягких материалов. С помощью таких приборов определяется твёрдость пластика, резины, каучука, эбонита, эластомера и других полимеров.

Другое название таких устройств — дюрометры по Шору A.

Принцип действия портативных твердомеров по Шору А

Принцип действия твердомера при измерении по шкале Шора А

Принцип действия дюрометров Шора A основан на внедрении стального индентора в образец при полном контакте измерительной площадки (ножки прибора) с образцом. Перемещение индентора отсчитывается по шкале дюрометра. Чем выше твёрдость - тем меньше внедрение индентора в образец и выше значение твёрдости, чем меньше твёрдость - тем больше внедрение индентора в образец и ниже значение твёрдости.

В корпусе дюрометра расположен механизм измерения силы и деформации. В нижней части корпуса из опорной поверхности (ножки прибора) выступает индентор (стальной стержень). В верхней части корпуса расположена вершина, служащая для нажатия на дюрометр при контроле твёрдости вручную (модификация ТВР-А) и для присоединения дюрометра к штативу (модификация ТВР-АМ), который обеспечивает равномерное механическое нагружение в процессе контроля материалов.

При нажатии на вершину дюрометра, установленного на испытуемую поверхность, индентор перемещается внутрь корпуса дюрометра и передаёт усилие сопротивления материала через рейку к зубчатой передаче стрелки-индикатора, которая поворачивается на определённый угол, выражаемый по шкале единицами Шора (метод вдавливания).

Обязательные условия для проведения измерений по Шору А. Образец представляет собой пластинку или шайбу с параллельными плоскостями. При измерении расстоянием между двумя точками должно быть не менее 5 мм, а расстояние от любой точки измерения до края образца не менее 13 мм. Толщина образца - не менее 6 мм.

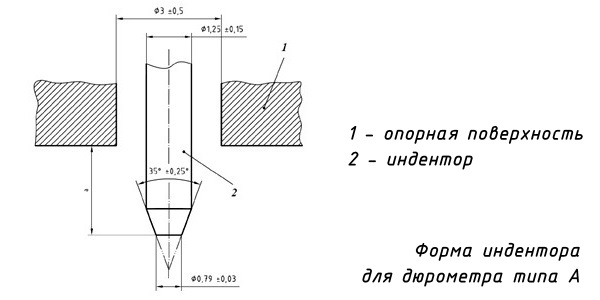

Твердомеры по Шору A - Форма индентора для дюрометра типа A
Форма индентора для дюрометра типа A

Шор тип	Контролируемые материалы	Индентор		Прижимное усилие - нагрузка пружины
A	Резины, эластомеры	Усечённый конус 35°		1 кг

Разделение приборов для контроля по Шору А в зависимости от способа приложения нагрузки на 2 категории в соответствии с российскими ГОСТ

1. ПЕРЕНОСНЫЕ (ручные) твердомеры Шора A – нагружение производится рукой на корпус прибора. Плюсы: быстрый контроль в любом пространственном положении в стационарных (цех, лаборатория и пр.) и в "полевых" условия на выезде. Минусы: точность измерения сильно зависит от навыков оператора, потому как колебание руки с прибором в процессе замера ощутимо влияет на точность измерения. Рекомендация – использовать полученные результаты измерений в качестве “первичных” показаний твёрдости.

2. СТАЦИОНАРНЫЕ (механические) твердомеры Шора А – нагружение в штативе производится механическим способом с использованием нормированных грузов-гирь. Плюсы: высокая точность и повторяемость измерений, погрешности приложения нагрузки вручную исключены. Минусы: невысокая производительность измерений в интервале времени по сравнению с ручными твердомерами; контроль только в стационарных условиях цеха или лаборатории. Рекомендация – использовать полученные результаты измерений в качестве “окончательных” показаний твёрдости.

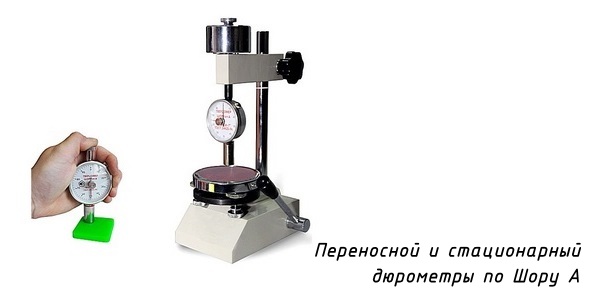

Твердомеры по Шору A (шкала твёрдости А) - Переносной и стационарный твердомеры
Твердомеры по Шору A - переносной и стационарный

Типы приборов

Международный стандарт ASTM D2240 содержит 12 индексов измерений по Шору: A, B, C, D, D0, E, M, 0, 00, 000, 000-S и R. Дюрометры по типу A - относятся к приборам, которые проводят измерения по самой ранней и популярной шкале измерений, охватывающей большинство случаев проведения измерений.

Российские стандарты позволяют проводить измерения по шкале Шора А изделий из резины в соответствии с ГОСТ 263-75 и мягких пластмасс в соответствии с ГОСТ 24621-2015 (ISO 868-2003).

Представленные в каталоге компании «Восток-7» твердомеры для измерений по шкале Шора А, используются для неразрушающего контроля резин и пластмасс делятся на:

Приборы с аналоговым индикатором и с цифровым индикатором.
Устройства переносные и стационарные (позволяющие проводить стабильные измерения по шкале Шора А в лабораторных условиях).
Приборы, внесённые в Госреестр СИ (проходящие регулярную поверку) и не внесённые.

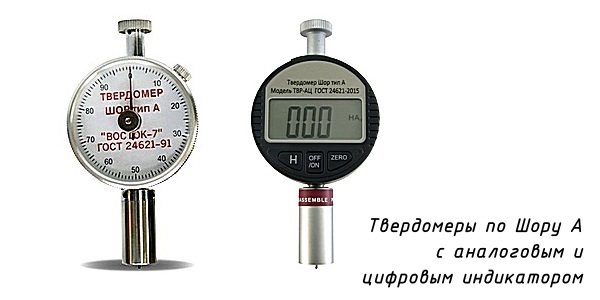

Твердомеры по Шору типа A с аналоговым и цифровым индикатором
Твердомеры по Шору A с аналоговым и цифровым индикатором

Сфера применения

Дюрометры по шкале Шора А применяются в очень широком спектре промышленности. От классической пищевой промышленности (при измерении твердости жевательных резинок и мармелада) до высокотехнологичных отраслей производящих продукцию, необходимую для строительной и иных отраслей (в т.ч. мягких полиуретанов, эластомера, ПВХ, силикона, продуктов из натурального каучука, неопрена, смолы, полиэстера, кожи, полиграфических валков и т.п.)

Как выбрать твердомер по шкале Шора A

Прежде чем купить прибор, стоит определиться с его основными характеристиками:

Решите, вам нужно средство измерения или недорогое устройство, чтобы получить показания по шкале Шора А. (В первом случае вам необходим прибор, который внесен в Государственный реестр средств измерений. Во втором случае - любой качественный измеритель твердости по Шору A).
Какой нужен способ отображения данных: на механической шкале или цифровом ЖК-мониторе.
Управление: кнопочное (механические модели) или с помощью клавиш (электронные твердомеры).
Убедитесь, что образцы, которые вам необходимо измерять, попадают в диапазон измерений по шкале Шора A: от 0 до 100.
Какие необходимы дополнительные опции: штатив, меры твёрдости и другие.
Цена устройства зависит от функциональных возможностей прибора, ценовой политики производителя и других факторов.
Немаловажный фактор - под какие приборы разработана методика измерений на вашем производстве (если таковая есть), или какие приборы по Шору A ранее использовались.

Дополнительное оборудование для проведения измерений твёрдости резин и пластмасс по Шору A

Компания «Восток-7» предлагает дюрометры по Шору А известных марок и комплектующие к ним — штативы, меры твёрдости и запасные части. Вы также можете купить средства измерения нашего производства. На каждое изделие даётся гарантия изготовителя. Доставка заказов осуществляется из Москвы по территории России, Беларуси, Казахстана и других стран. Также предлагаем услуги ремонта, юстировки и поверки твердомеров с выездом по Москве и Подмосковью.

Обращайтесь к менеджеру за консультацией по выбору оборудования или оставляйте заявку на сайте.

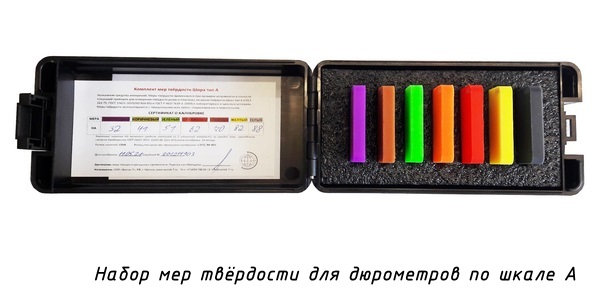

Дюрометры по Шору A - Меры твердости для измерений по Шору A
Меры твердости для контрольных измерений по Шору A
