Твердомер (дюрометр) Шора тип 00 с аналоговым индикатором (пр-ва Китай)

Изготовитель: AMITARY (КНР)

Состояние: новое изделие.

Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.

Назначение средства измерений:

Приборы для измерения твёрдости материалов по Шору 00 (дюрометры) являются средствами измерений, предназначенным для контроля значений твёрдости по Шору изделий из резины методом вдавливания.

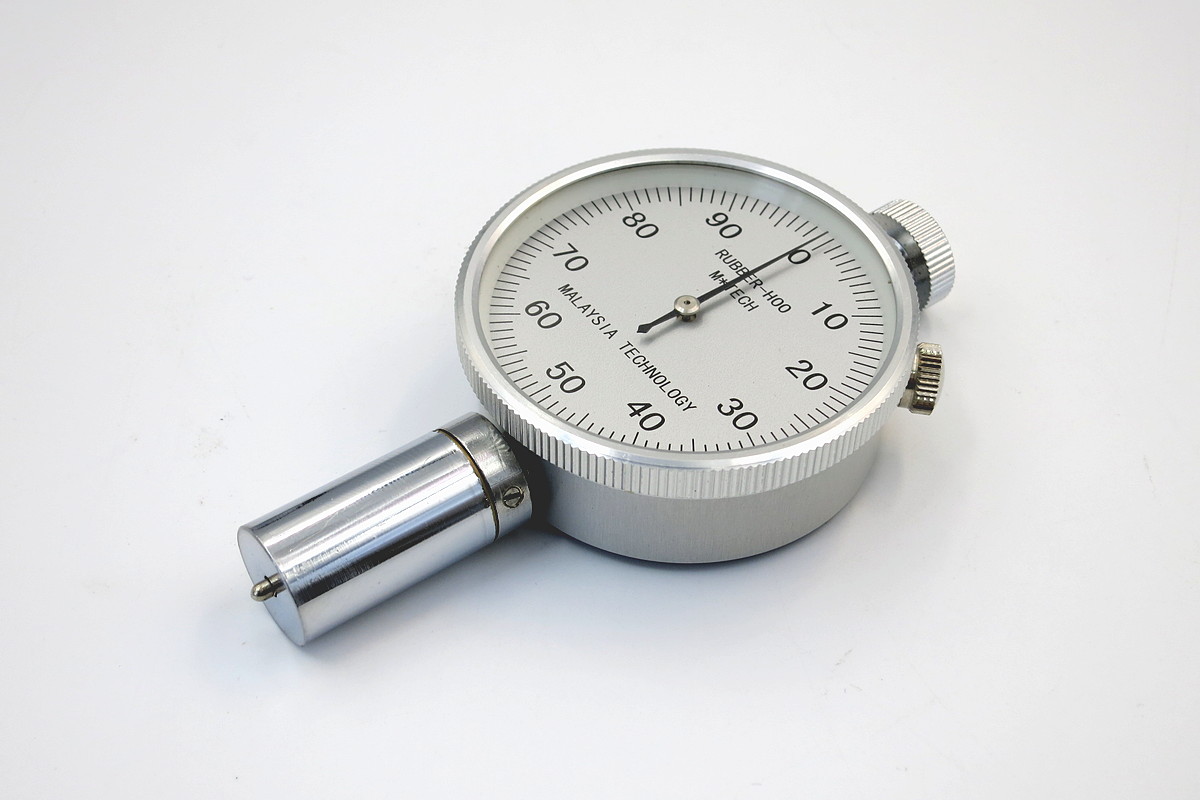

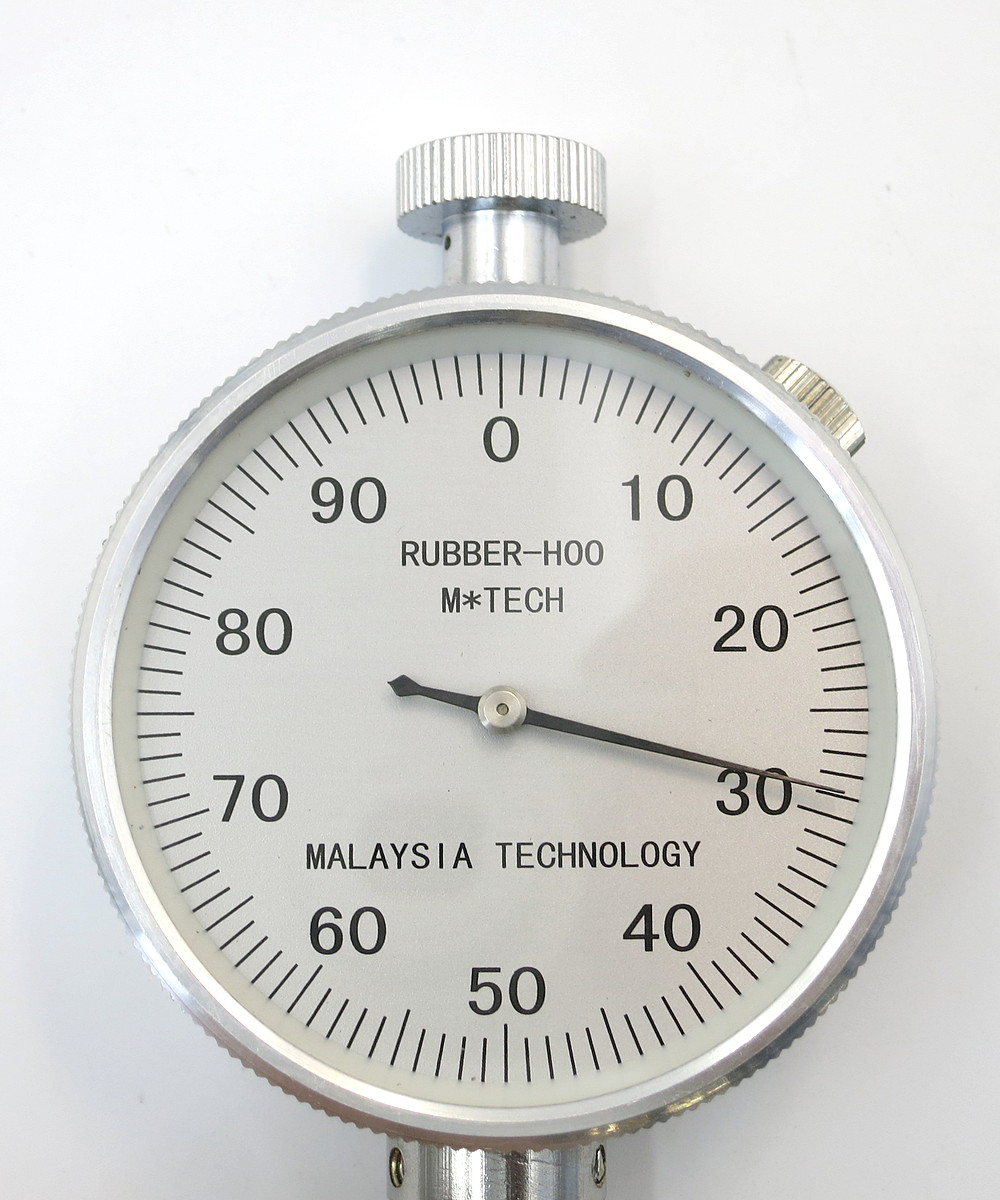

Твердомер (дюрометр) Шора тип 00 с аналоговым индикатором предназначен для измерения по шкале Шора тип 00 (не стандартизированной в РФ) твердости (эластичности) в том числе ячеистых резин и вспененных резин, силикона в соответствии со стандартом ASTM D 2240. Данный надёжный прибор для определения твёрдости состоит из массивного алюминиевого корпуса с точно отрегулированной измерительной системой и круглой аналоговой шкалой-индикатором, градуированной на 0-100 единиц по шкале Шора 00.

Дюрометры (твердомеры) применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на предприятиях резино-технической промышленности) при контроле качества изделий: при входном контроле сырья и заготовок, а также при выходном контроле готовых резино-технических изделий как производителем, так и конечным потребителем изделия.

Описание средства измерений:

Принцип действия дюрометров основан на внедрении стального индентора в образец при полном контакте измерительной площадки (ножки прибора) с образцом. Перемещение индентора отсчитывается по шкале дюрометра. Чем выше твёрдость - тем меньше внедрение индентора в образец и выше значение твёрдости, чем меньше твёрдость - тем больше внедрение индентора в образец и ниже значение твёрдости.

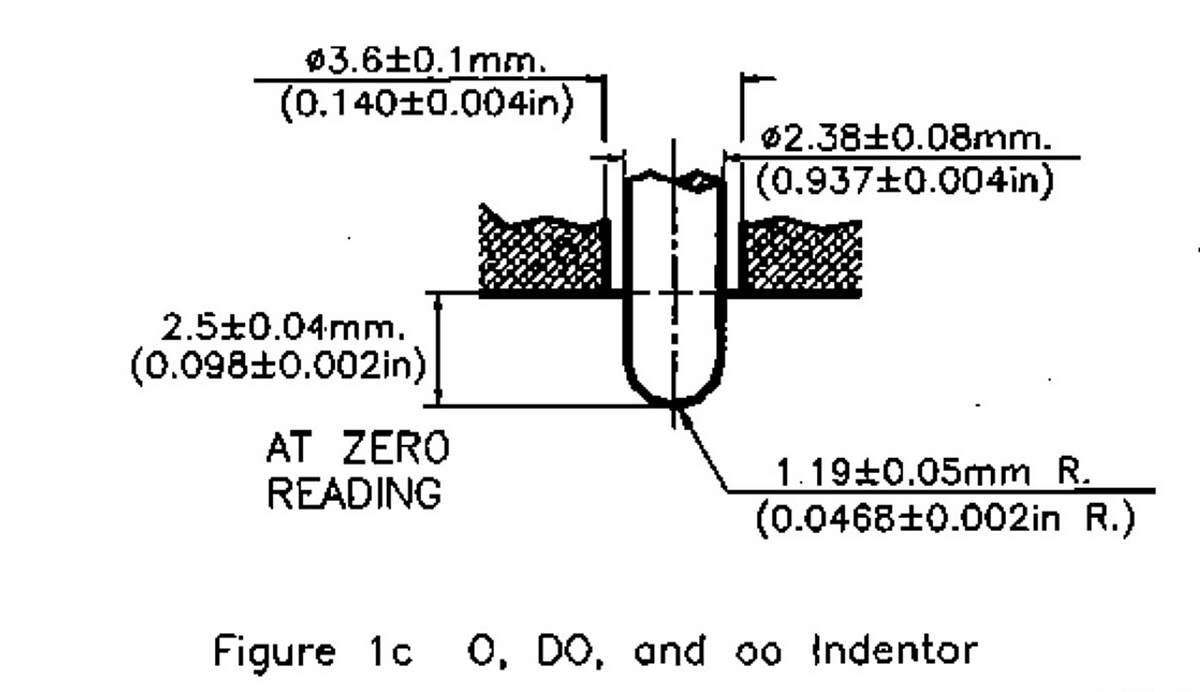

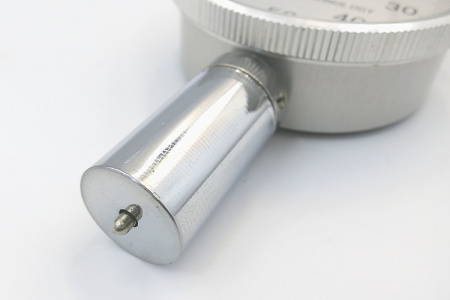

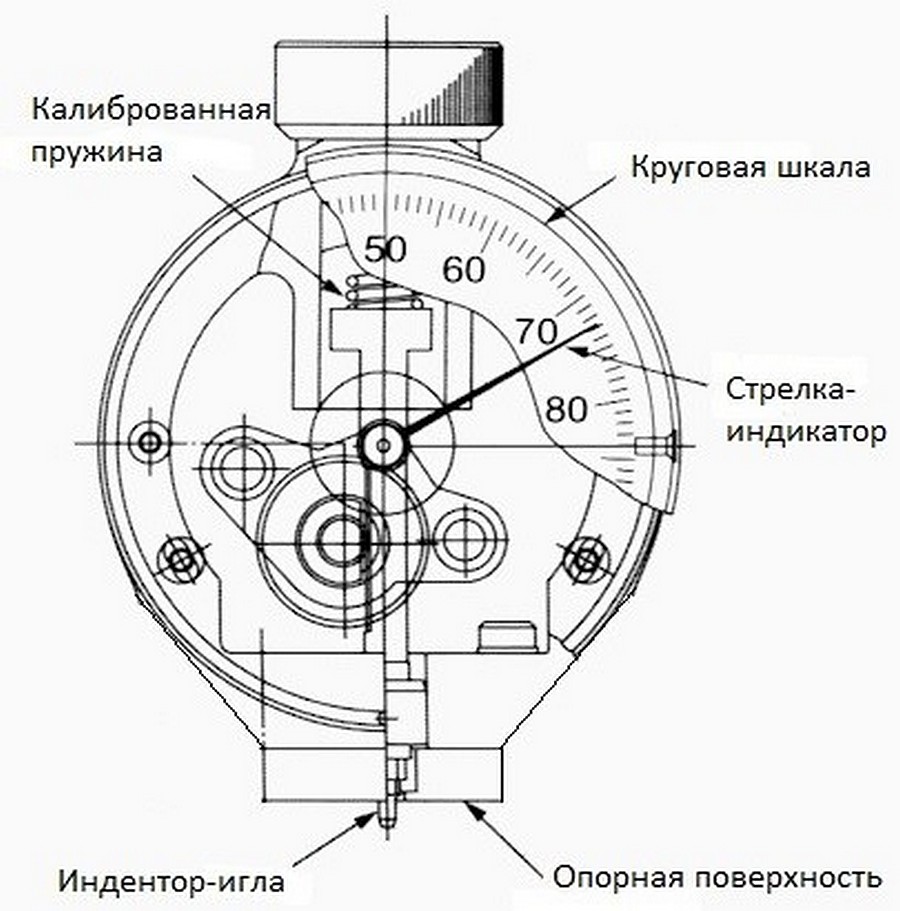

В корпусе дюрометра расположен механизм измерения силы и деформации. В нижней части корпуса из опорной поверхности (ножки прибора) выступает индентор (стальной стержень). В отличие от твердомеров для измерений по шкалам Шора типов A и D, при измерениях по шкале Шора 00 окончанием индентора является не игла, а полусфера диаметром 3/32 дюйма (радиусом 1,19 мм). В верхней части корпуса расположена вершина, служащая для нажатия на дюрометр при контроле твёрдости вручную и для присоединения дюрометра к штативу, который обеспечивает равномерное механическое нагружение в процессе контроля материалов.

При нажатии на вершину дюрометра, установленного на испытуемую поверхность, индентор перемещается внутрь корпуса дюрометра и передаёт усилие сопротивления материала через рейку к зубчатой передаче стрелки-индикатора, которая поворачивается на определённый угол, выражаемый по шкале единицами Шора (метод вдавливания).

Применение:

Поместите образец на твердую плоскую поверхность, возьмите в руки твердомер и поместите индентор на расстоянии не менее 12 мм от края образца.
Плотно прижмите индентор к образцу так, чтобы индентор вдавливался в образец вертикально. Снимите показания в течение 1 секунды при полном контакте. Измерьте значение твердости 5 раз в разных положениях, располагая точки измерения на расстоянии не менее 6 мм друг от друга, и возьмите среднее значение (точки измерения для микропористых материалов находятся на расстоянии не менее 15 мм друг от друга).

 Для стабилизации условий измерений и повышения точности измерений твердомер следует устанавливать на измерительный штатив.
