Таблица выбора наконечников для проведения измерений по методу Роквелла

Очень много вопросов по выбору наконечников приходит от дилеров и покупателей.
Основные вопросы: для таких-то шкал Роквелла или для-таких-то нагрузок требуется наконечник.
Какой подойдёт?

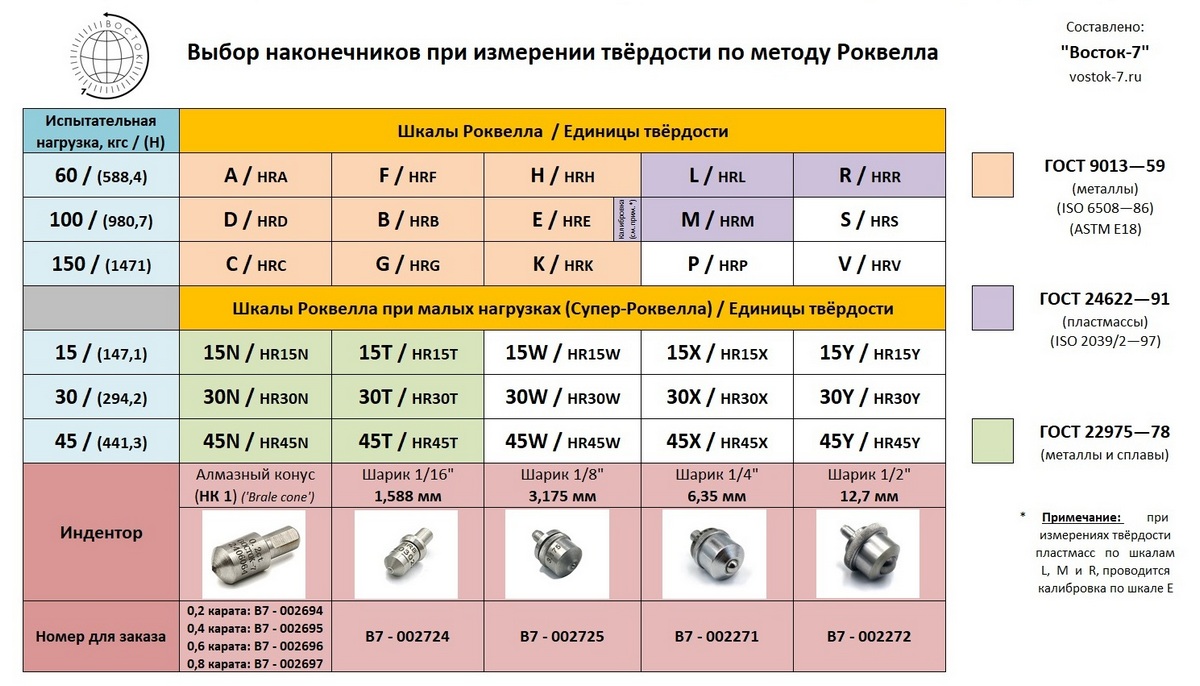

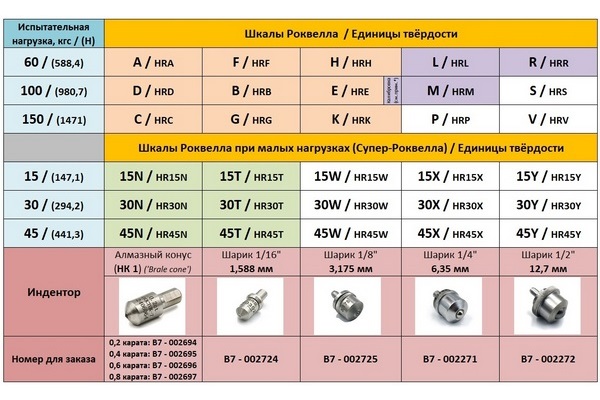

Используя таблицу от нашей сервисной службы Вы можете сами сделать предварительный выбор.

В строках - нагрузки твердомера при измерении по методу Роквелла.
В ячейках - шкалы Роквелла (и единицы измерений).
В нижней строке - наконечники (инденторы), которые используются для шкал в каждом конкретном ряду. И номера для их заказа.
Все инденторы от компании "Восток-7" можно найти в разделе: Инденторы (наконечники для твердомеров)


Пример 1
Требуется подобрать индентор для шкалы Роквелла C.
Находим ячейку со шкалой Роквелла C.
Опускаемся в ряду - видим алмазные инденторы НК 1 (тип НК в исполнении 1) от компании "Восток-7".
Остаётся ориентироваться на документацию проведения измерений или ГОСТ, чтобы выбрать размер исходной массы алмаза.
Основное правило - чем твёрже измеряемый образец, тем меньшей массы выбирается алмаз. Наименьшая масса - 0,2 карата. Номера для заказа указаны для всех наконечников.
(Измерения при этом проводятся с нагрузкой 150 кгс, а ГОСТ, в котором прописаны условия измерений имеет номер 9013-59)


Пример 2
Требуется подобрать наконечник, которым измеряют в единицах Роквелла HRB.
Находим ячейку с единицами шкал Роквелла HRB. Она соответствует шкале B.
Опускаемся в ряду - видим шариковый индентор с шариком 1,588 мм от компании "Восток-7" и номер для заказа.
(Цвет ячейки опять показывает нужный ГОСТ, а строка пересечения - нагрузку для проведения измерений - 100 кгс)


Пример 3
Требуется методом Роквелла при самых малых нагрузках провести измерения твердости поверхностного слоя материала. Это сплав металла.
Скорее всего в вашей документации будет прописана нагрузка 15 кгс. Измерения возможны по шкалам Супер-Роквелла 15N и 15T.
Выбрать необходимый индентор (алмазный НК 1 или шариковый 1,588 мм) помогут ГОСТ 22975-78 или специалисты компании "Восток-7".


Пример 4
Требуется провести измерение твёрдости пластмассового изделия методом Роквелла
Подойдут шкалы L и M (с шариковым индентором 6,35 мм) или R (с наконечником, имеющим шарик 12,7 мм).
Сделать выбор между шкалами поможет ГОСТ 24622-91, а также ваша документация по проведению измерений или специалисты компании "Восток-7".
Этот стандарт также говорит, что калибровать твердомер Роквелла в таком случае надо по шкале E с использованием шарикового индентора 3,175мм (смотрите ГОСТ и специальное примечание к таблице).
