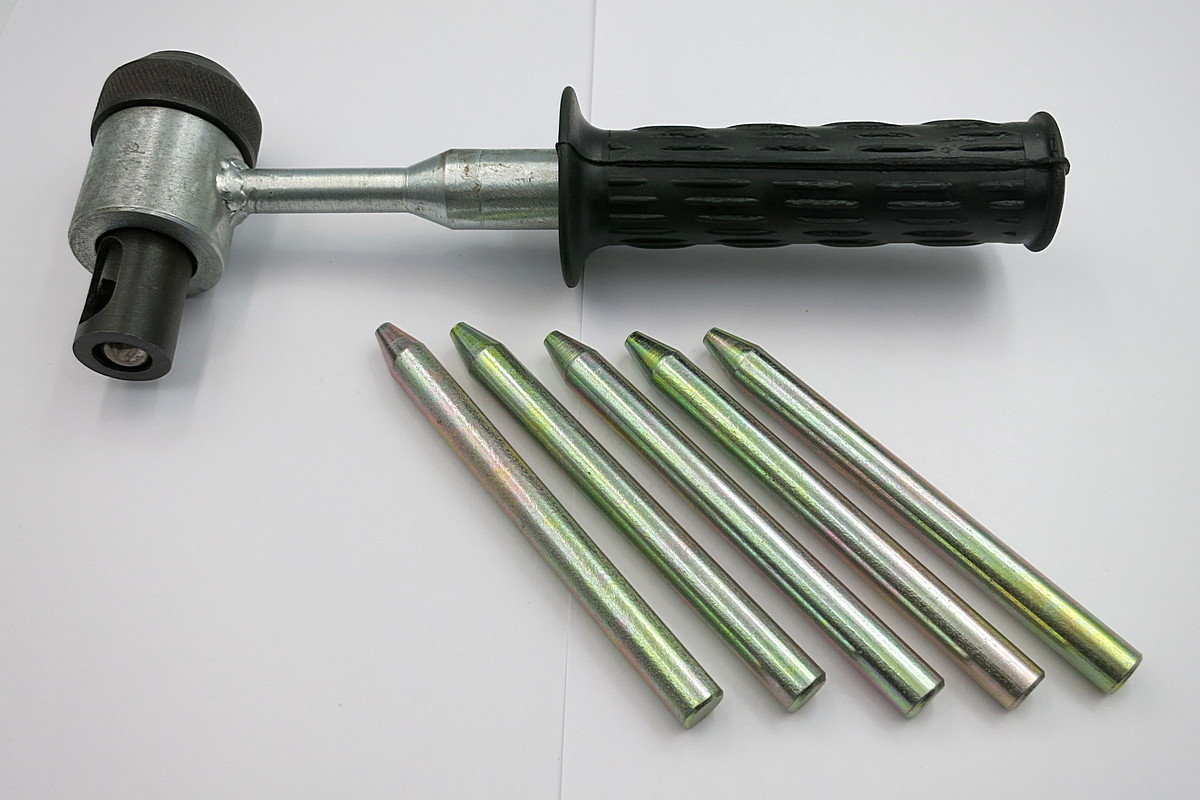

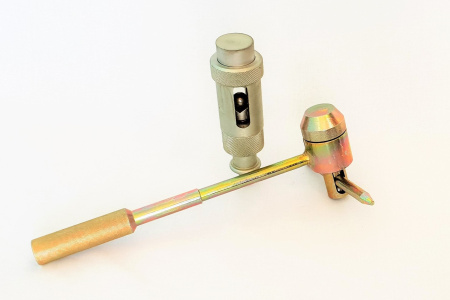

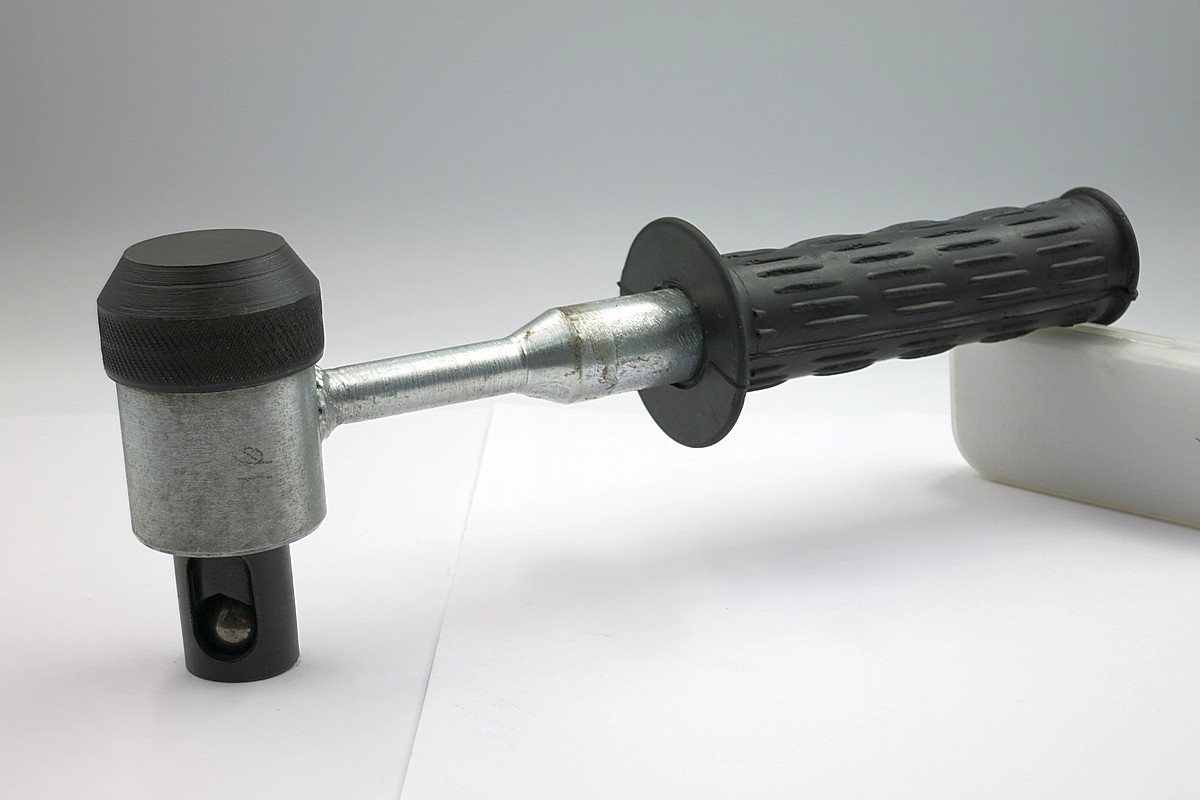

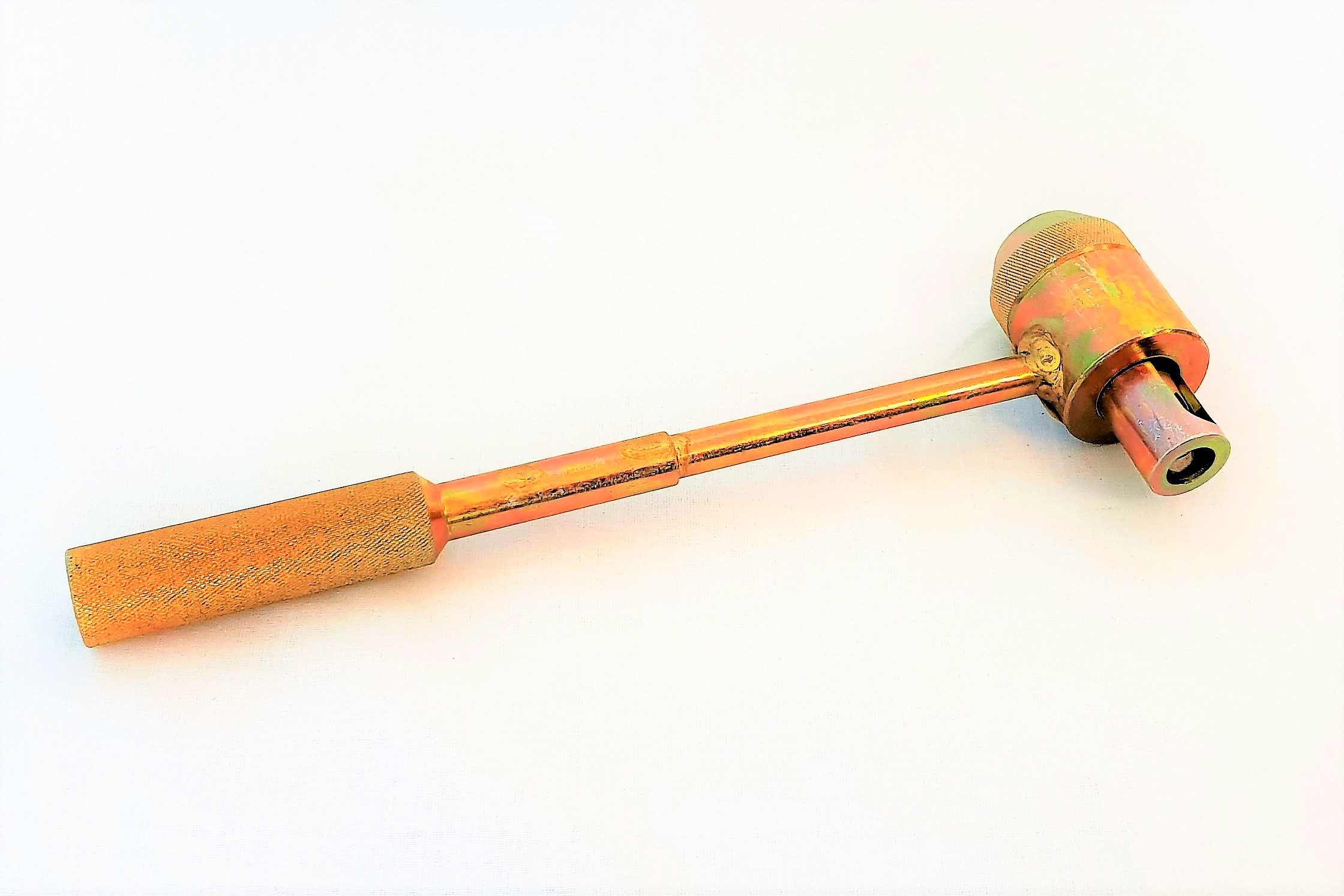

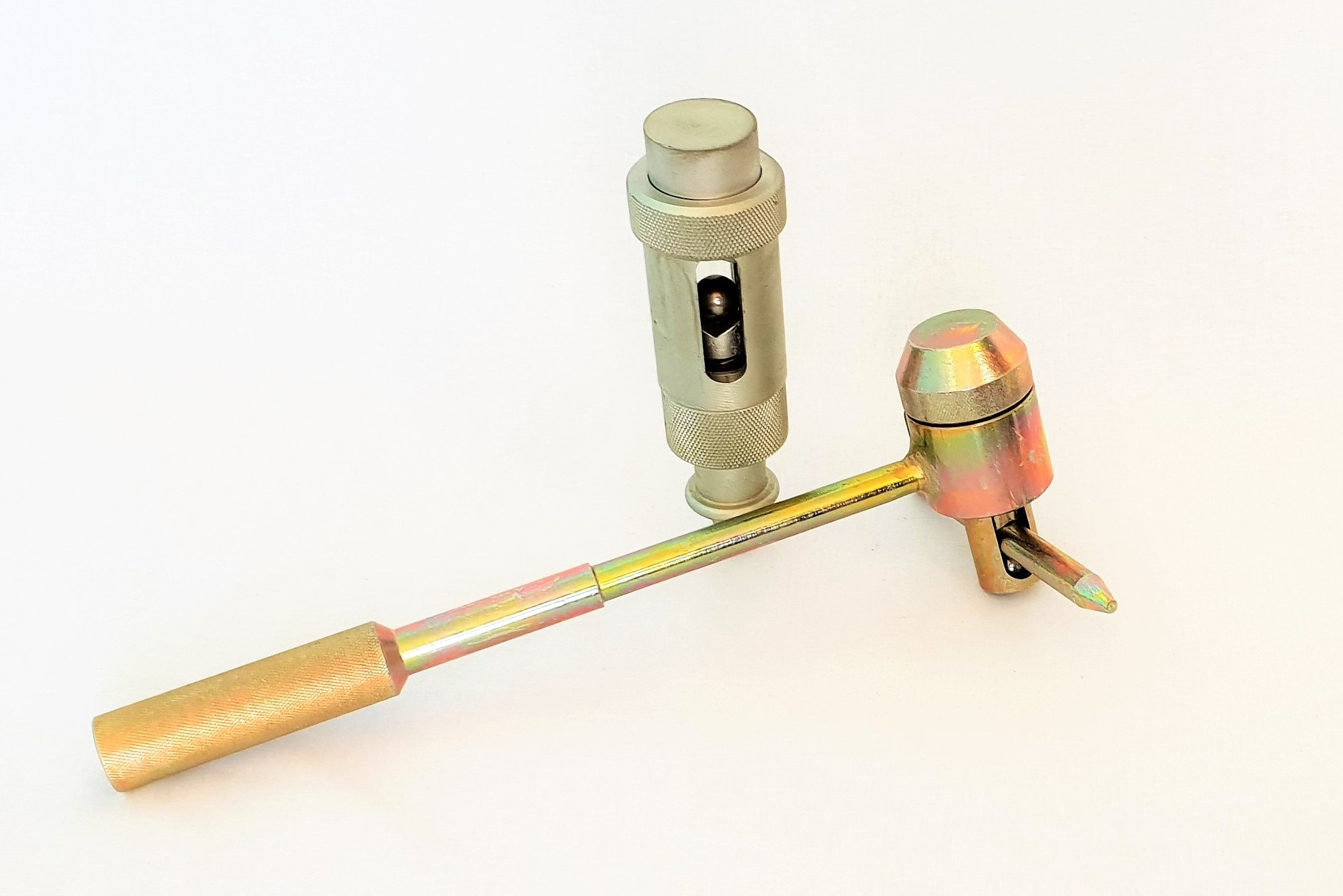

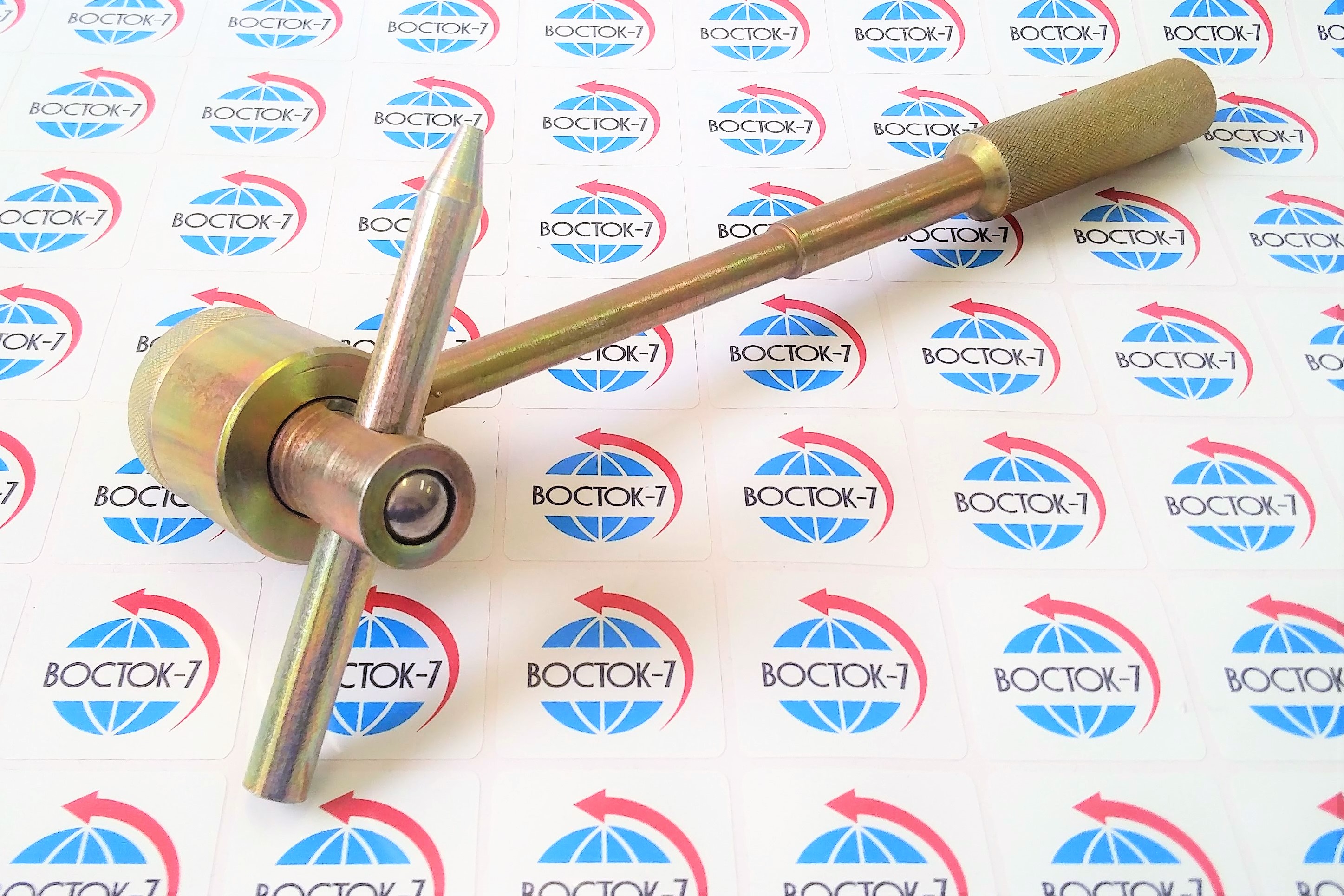

Молоток Кашкарова эталонный (склерометр) для определения прочности бетона

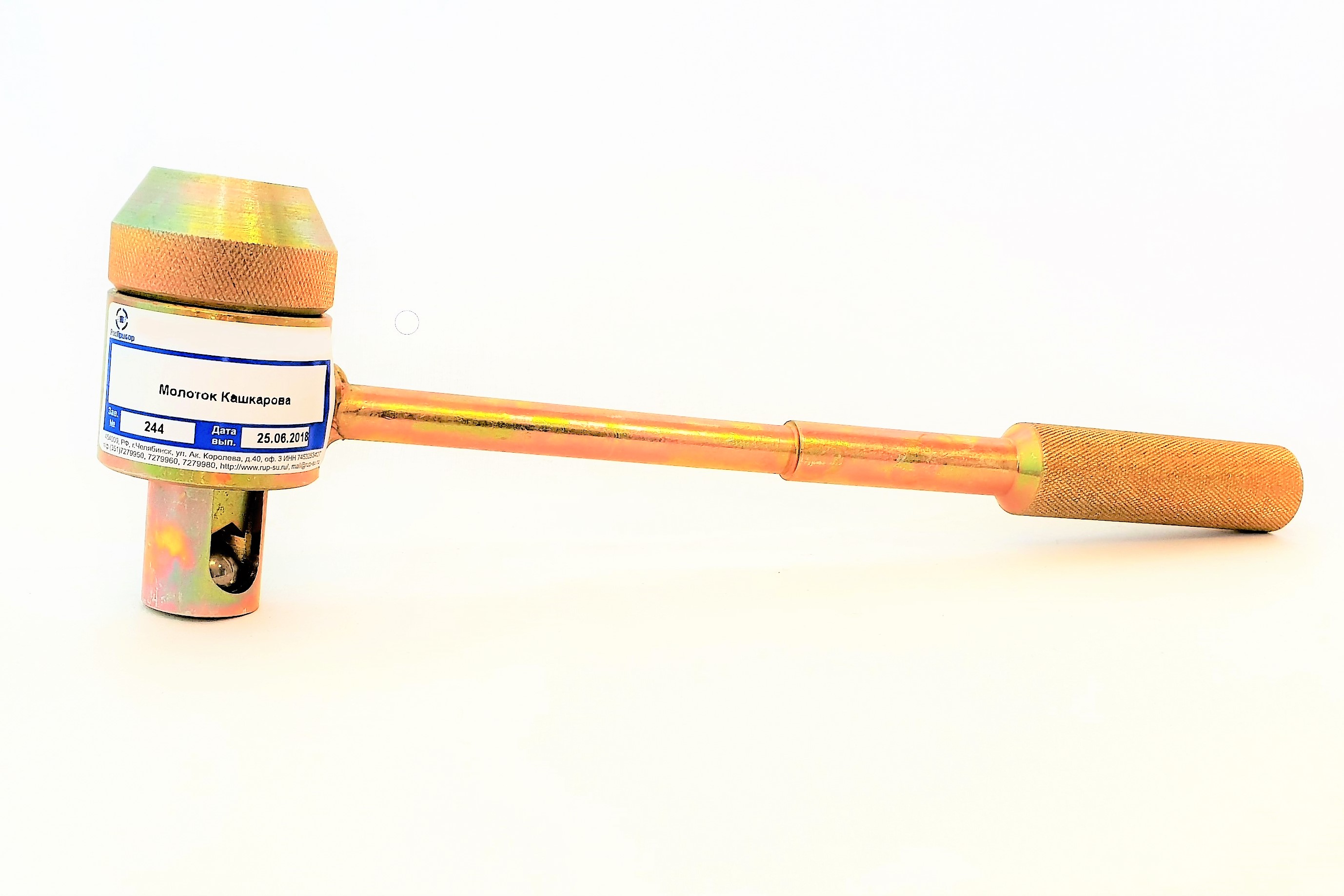

Молоток Кашкарова – средство измерения, предназначенное для определения прочности бетона (монолитного или в железобетонных изделиях) на сжатие методом пластических деформаций согласно ГОСТ 22690-88.

Принцип действия

Прочность бетона на сжатие определяется отношением размеров отпечатков на эталоне и эталонном стержне при нанесении удара молотком Кашкарова перпендикулярно к испытываемой поверхности.

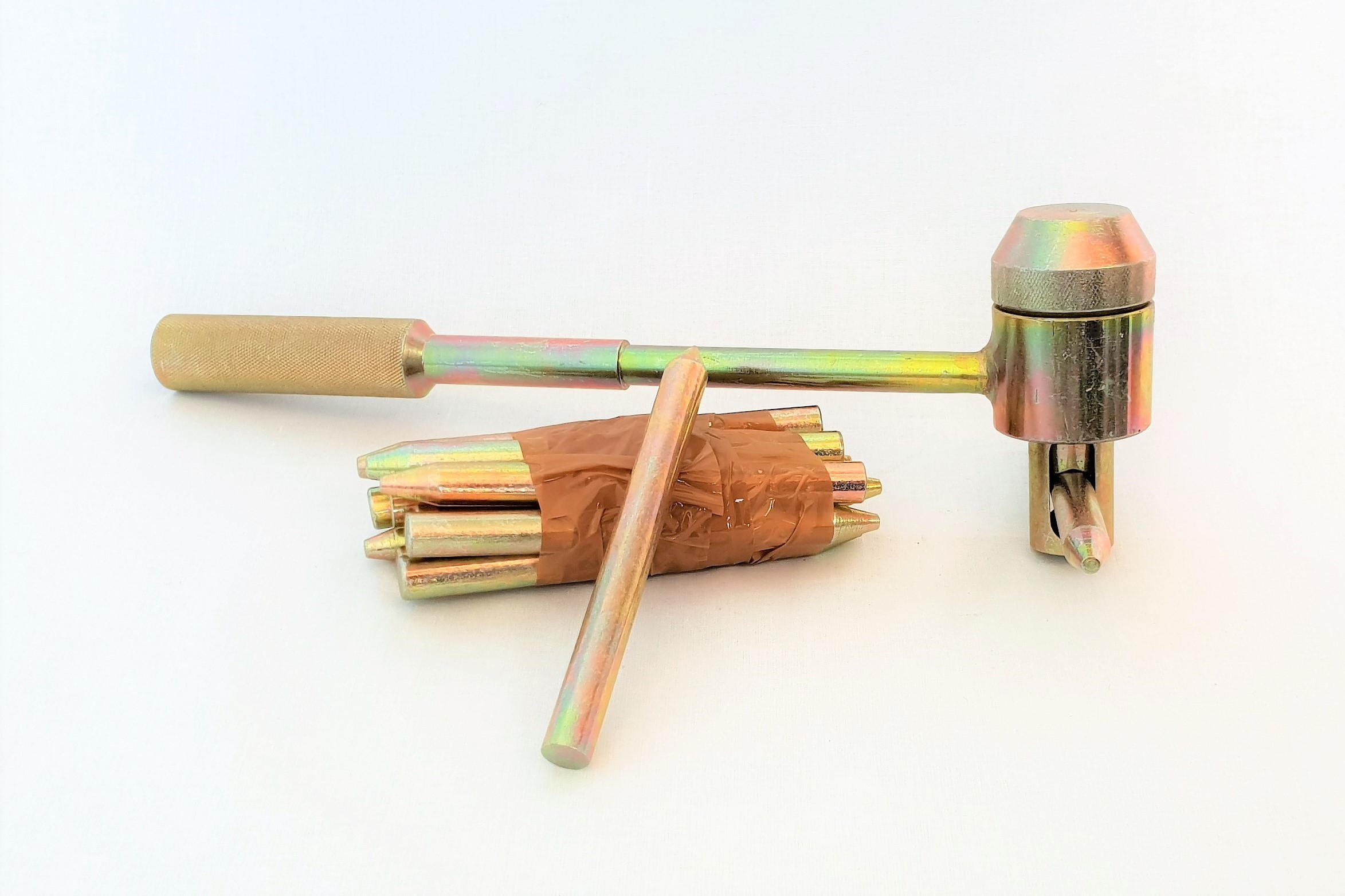

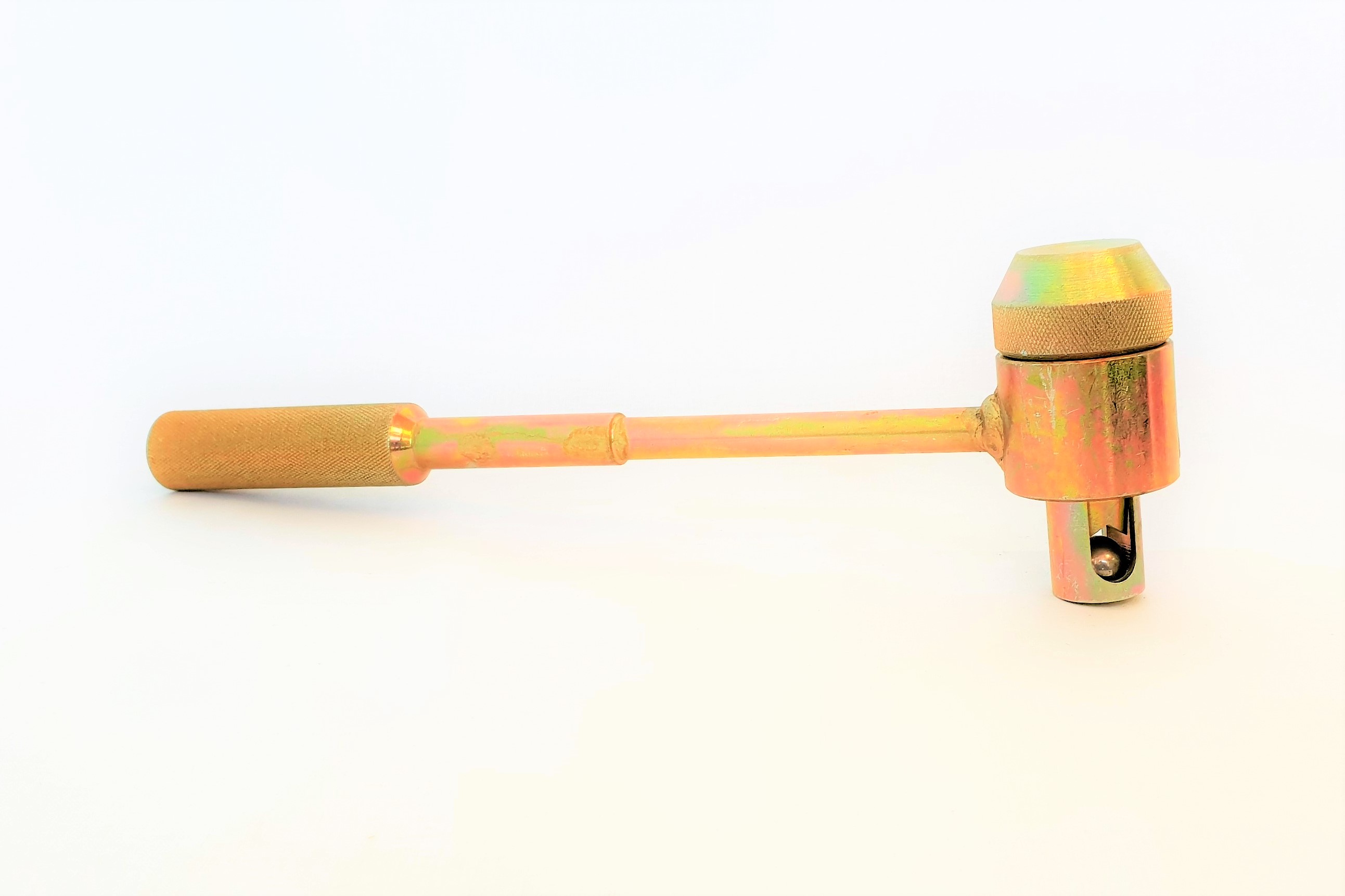

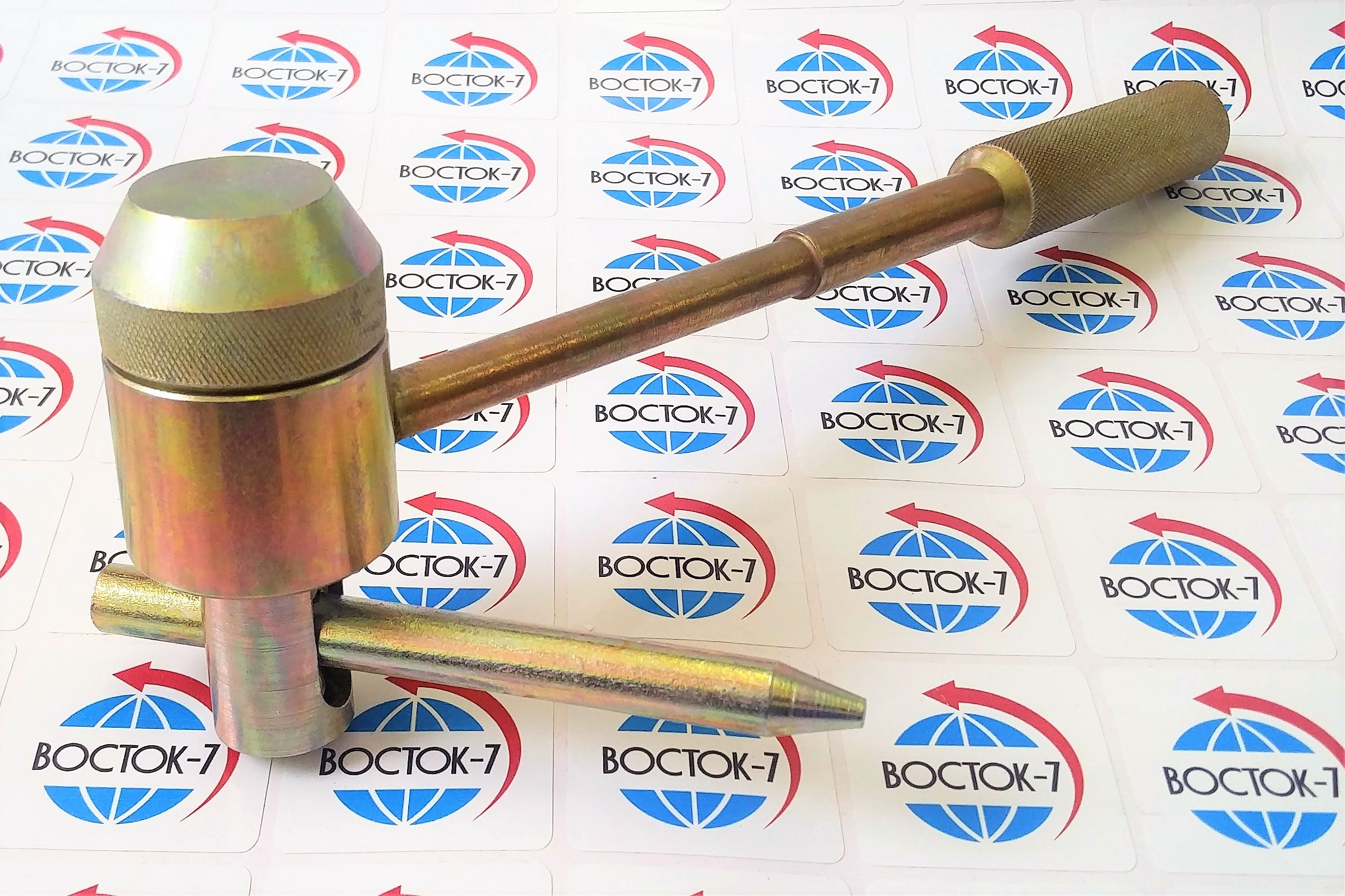

Состоит из сменного металлического стержня с известной прочностью (эталонный стержень), индентора (шарика), стакана, пружины, корпуса с ручкой и головки. Согласно ГОСТ 22690-88, длина молотка 300 мм, вес 0,9 кг.

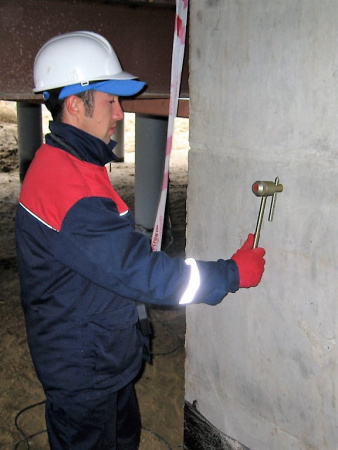

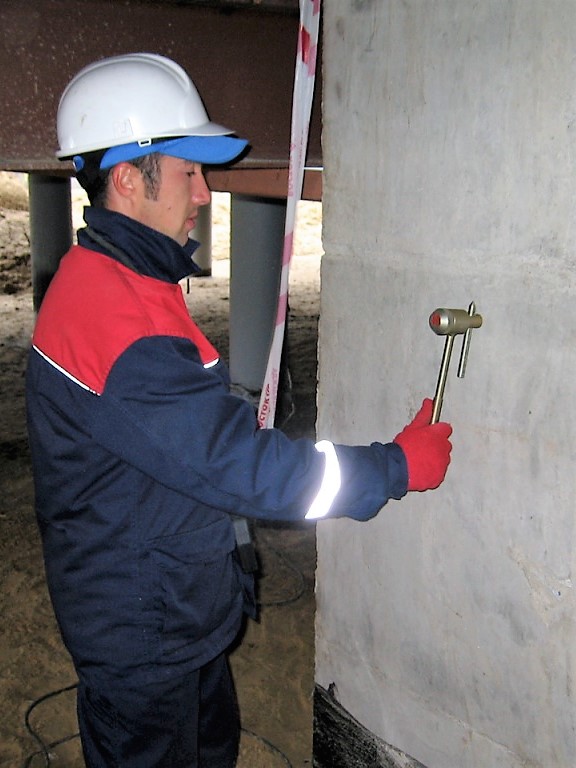

Принцип действия: молотком наносится удар по поверхности бетона под углом 90 градусов. Для точности измерения выполняют 5-10 ударов. При этом на одном эталонном стержне можно выполнить 4 серии образцов. Расстояние между отметками на стержне 10-12 мм. При помощи углового масштаба или измерительной лупы замеряется размер наибольшего диаметра отпечатков, получившихся на бетоне и стержне. При этом отпечатки неправильной формы не учитываются. Из полученных диаметров вычисляется среднеарифметическое, что и равно косвенному значению прочности бетона.

Диапазон определения прочности — 50 — 500 кг/см².

Состав

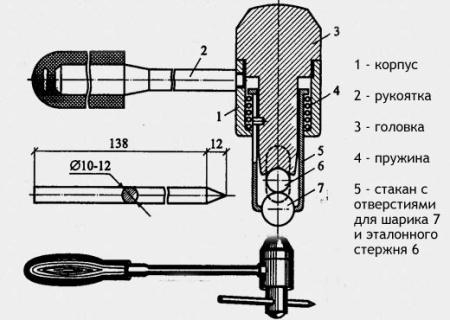

Молоток Кашкарова состоит из сменного металлического стержня с известной прочностью (эталонный стержень), индентора (шарика), стакана, пружины, корпуса с ручкой и головки. Согласно ГОСТ 22690-88, длина молотка 300 мм, вес 0,9 кг.   шарика (7) , эталонного стержня (6), стакана (5), пружины (4), корпуса (1) и головки (3).

Подготовка и проведение испытаний бетона

• Испытания бетона проводят на участках, находящихся не менее 50 мм от края конструкций или арматуры, не имеющих внутренних полостей и раковин.
• На участке производят не менее пяти измерений при расстоянии между отпечатками на бетоне не менее 30 мм и на стержне не менее 10 мм.
• Удар наносится с силой, обеспечивающей получения отпечатка на эталонном стержне не менее 2,5 мм, под углом 90 градусов к поверхности бетона. При каждом последующем ударе стержень смещается на расстояние не менее 10 мм.
• Отпечатки на бетоне и эталонном стержне измеряют с помощью углового масштаба с ценой деления 0,1 мм. Для удобства измерений получаемых на бетоне отпечатков, удары по бетону можно наносить через тонкий лист белой и копировальной бумаги. На бетон сначала накладывается копировальная бумага, а на нее – белая бумага (см. во вкладке "Видео"). При ударе на бумаге остается чёрный отпечаток, размер которого измеряется с помощью углового масштаба.

Определение прочности бетона

Производят с помощью полученного среднего значения отношения отпечатков на испытываемом бетоне и эталонном стержне с помощью графика унифицированной зависимости для метода пластической деформации.

К недостаткам прибора следует отнести низкую точность (погрешность составляет 15...20%) и то обстоятельство, что с его помощью можно оценить прочность бетона только в поверхностном слое (до 10 мм), в котором иногда бетон подвержен карбонизации. Не учитывается возможная адгезия растворной части от зёрен крупного заполнителя. Метод практически не чувствителен к изменению прочности крупного заполнителя и его зерновому составу. Точность измерения можно несколько повысить, если для каждого конкретного состава бетона строить свои графики.
