внесено в Государственный реестр СИ РФНаличие: Товар в наличии. Количество товара: 1 шт. Срок отгрузки: 1-2 дня
Доставка завтра - 390 ₽
|
Параметры |
Значения |
|

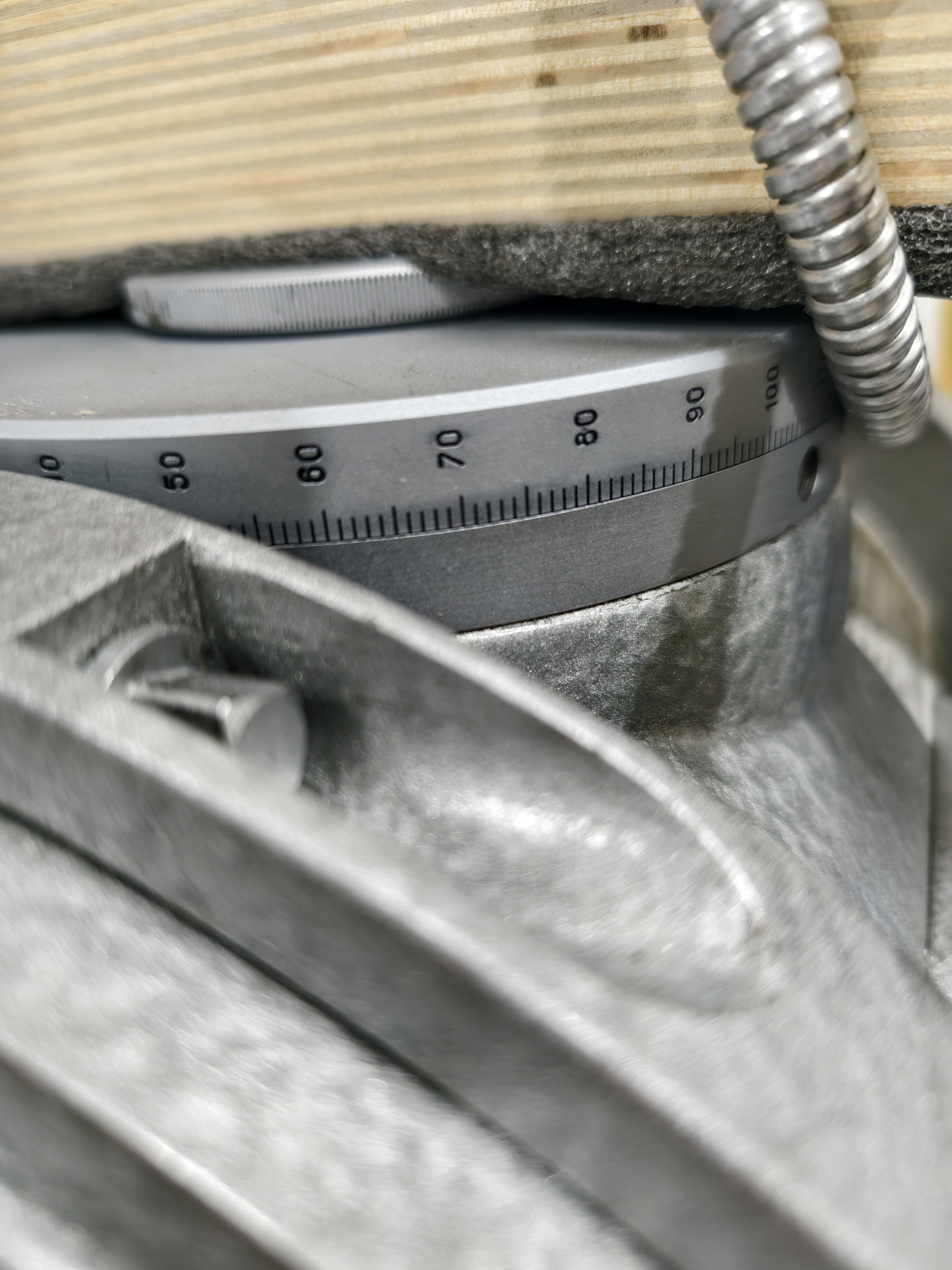

Цена деления шкалы лимба |
1º |
|
Линейная величина деления шкалы лимба |
0,8 мм |
|
Цена деления окулярной шкалы |
10' |
|
Гарантируемая точность оптической делительной головки при измерительных работах |
20'' |
|
Предел поворота оси шпинделя в вертикальной плоскости |
90º |
|
Высота центров |
130 мм |
|
Вес головки и задней бабки |
76 кг |
|
Посадочное отверстие шпинделя |
конус Морзе No4 |
|

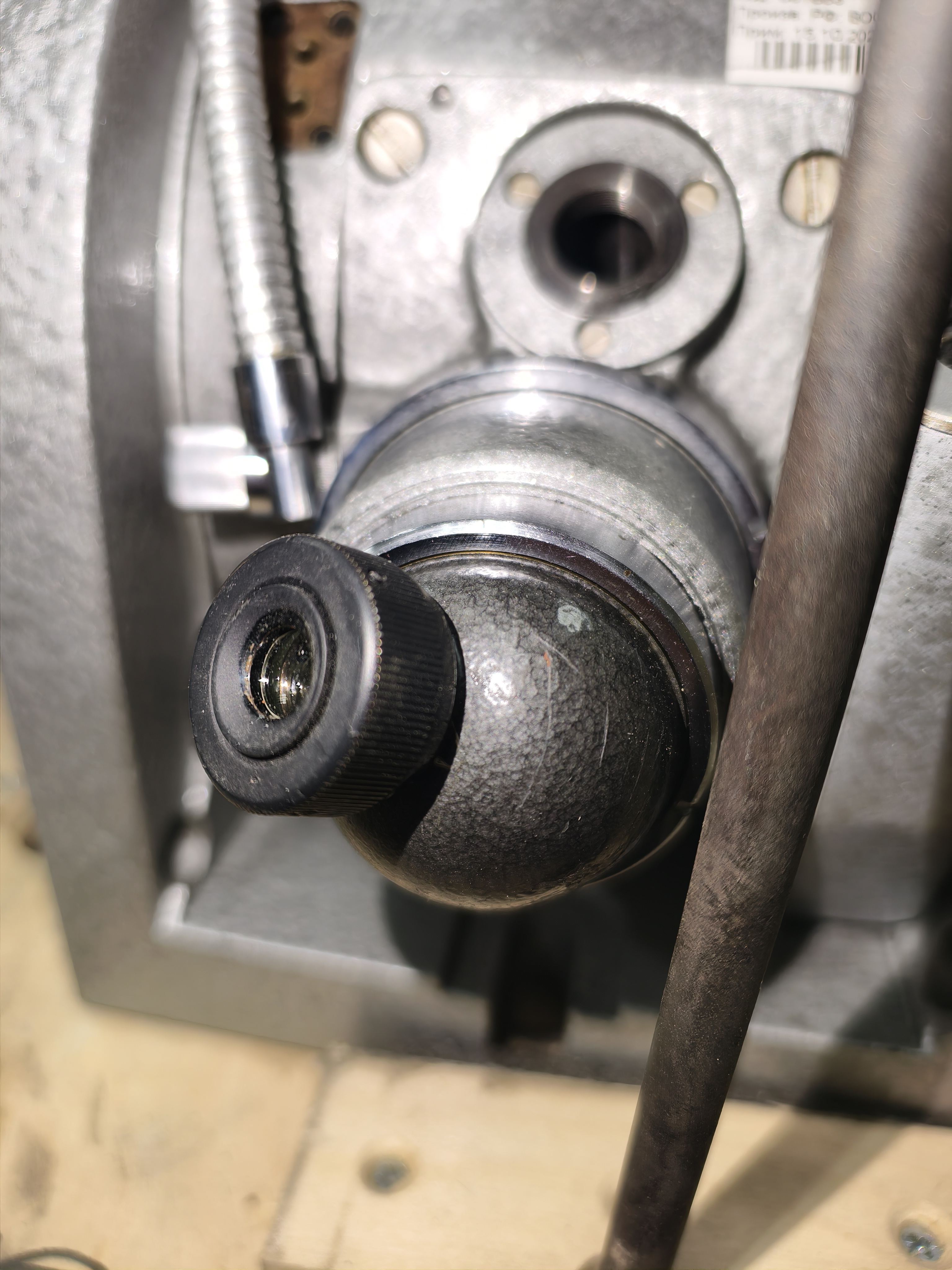

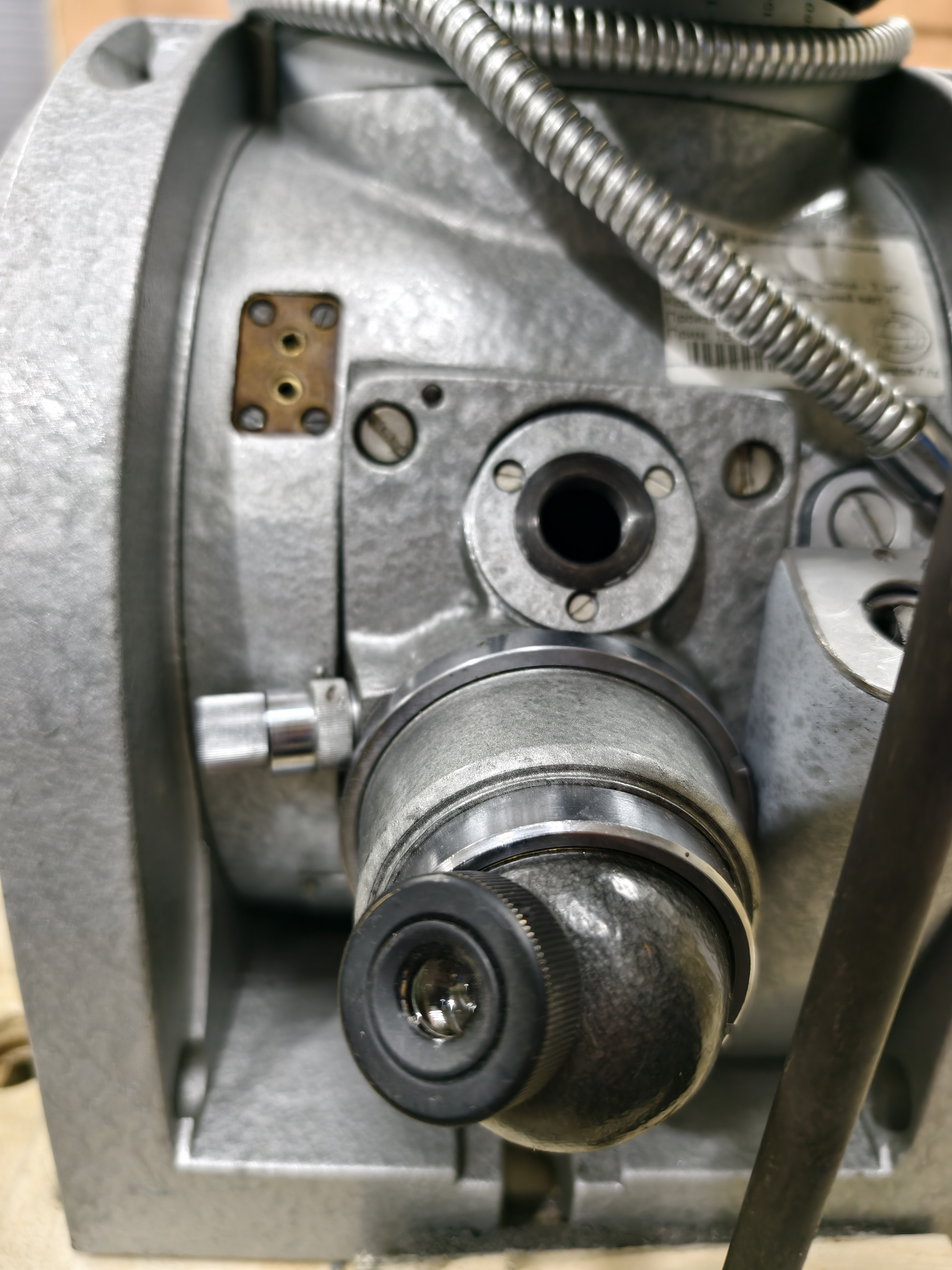

Увеличение отсчетного микроскопа |
60х |
|
Габаритные размеры головки:
|
340 мм
|
|
Габаритные размеры задней бабки:
|
150 мм
|
|
Комплектация ЗИП:
|
|
|

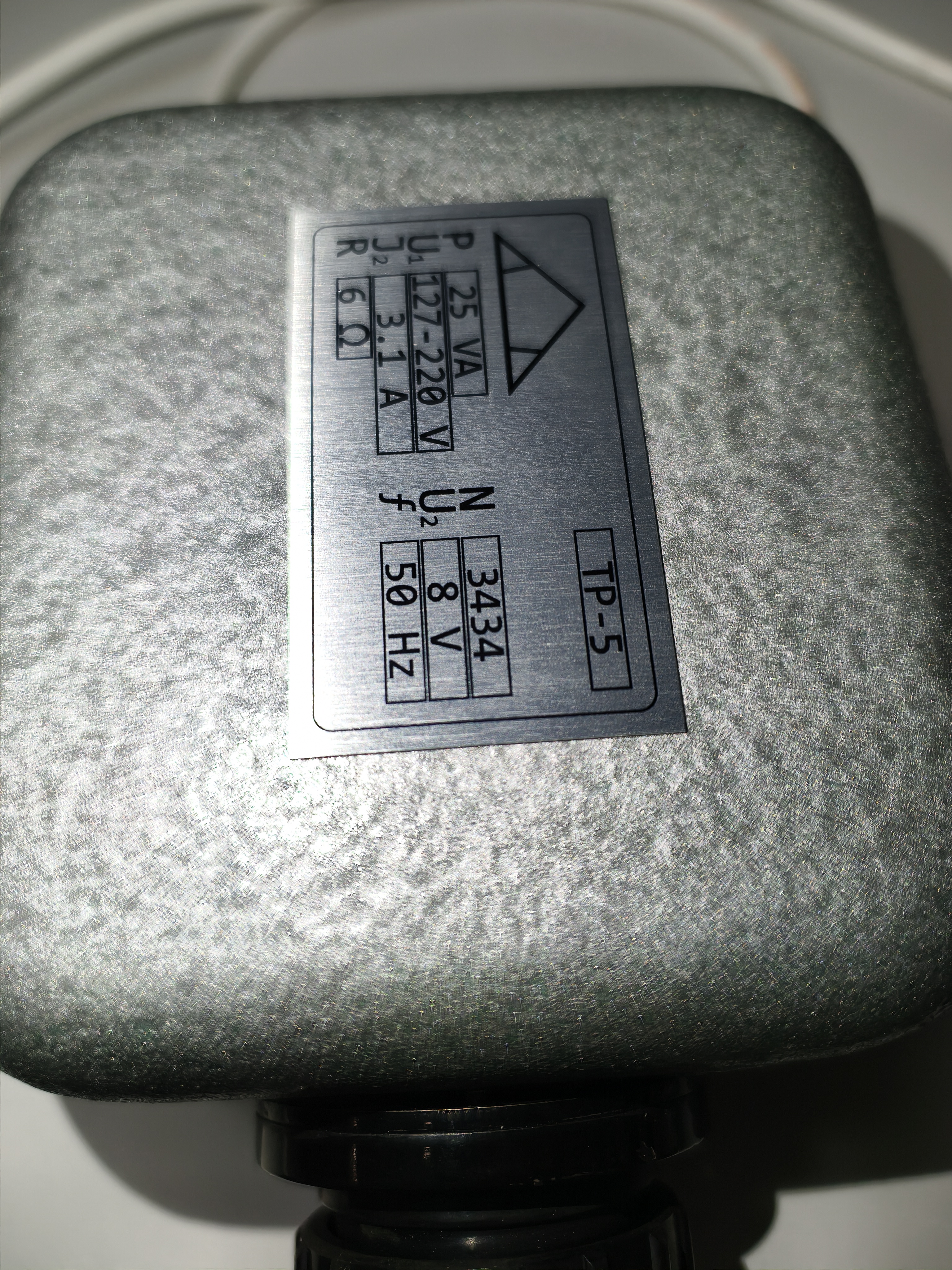

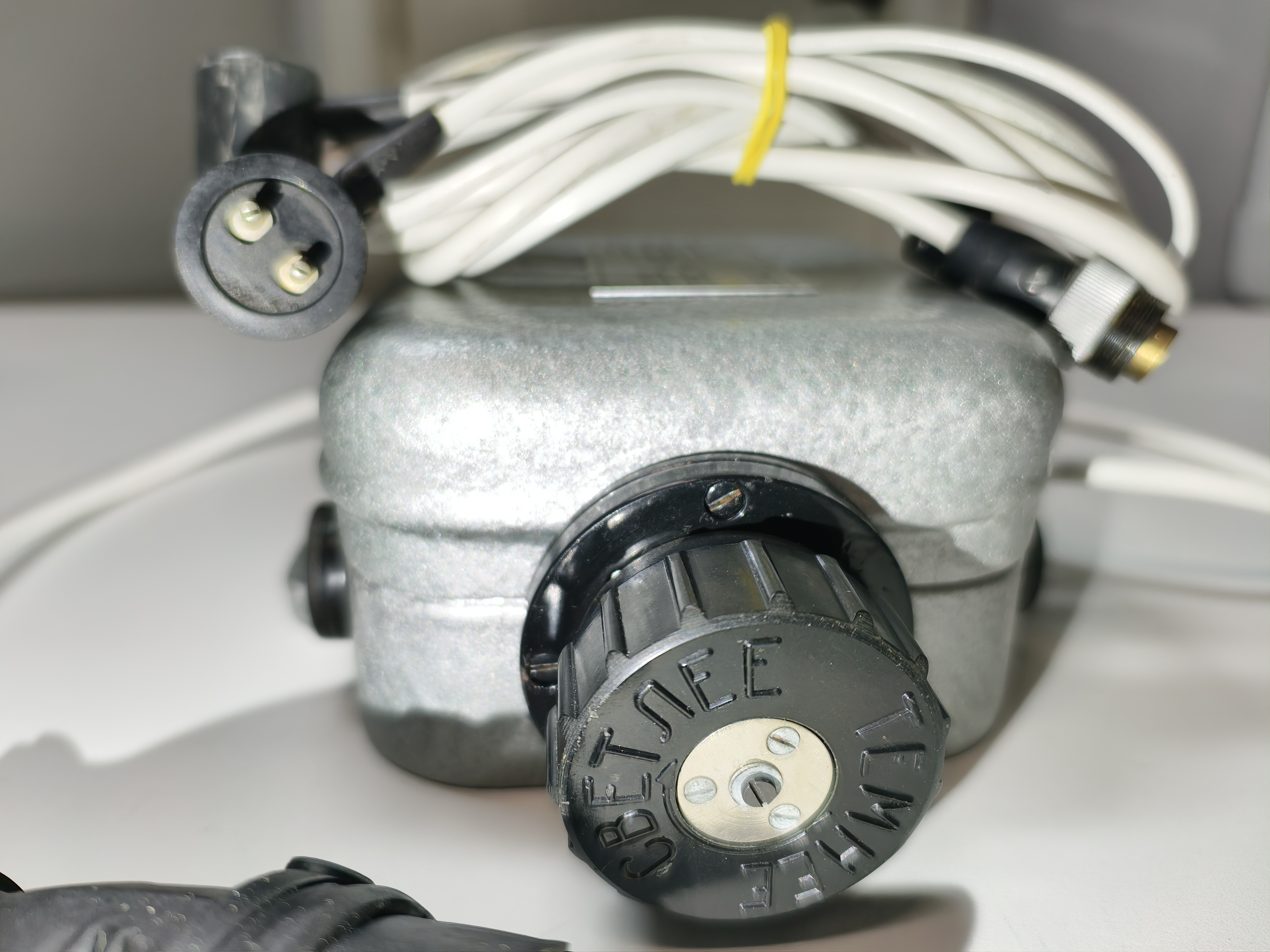

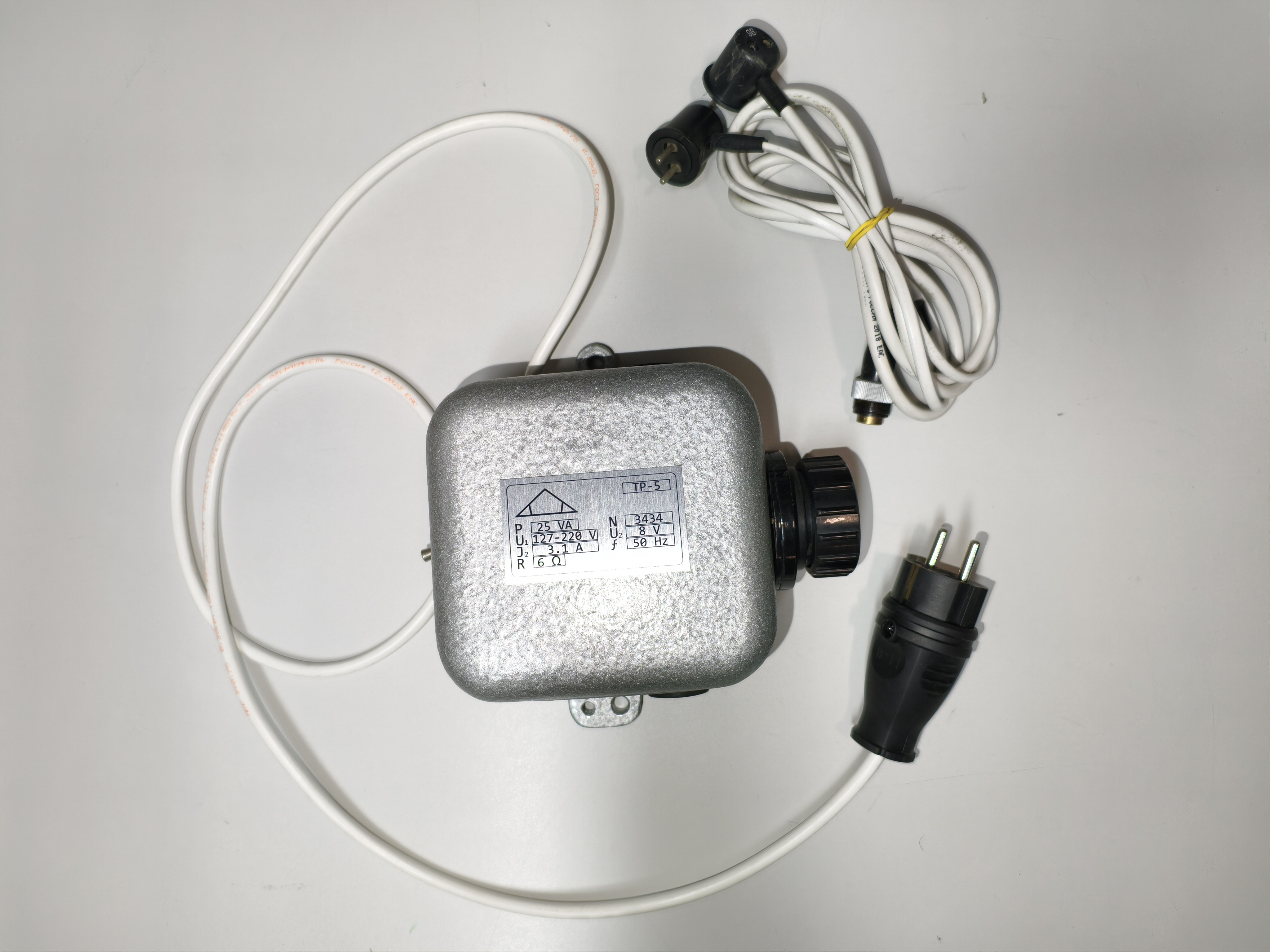

Блок осветителя |
1 шт. |
|
Осветитель |
1 шт. |
|
задняя бабка |
1шт. |
|
Паспорт |
1 шт. |
|

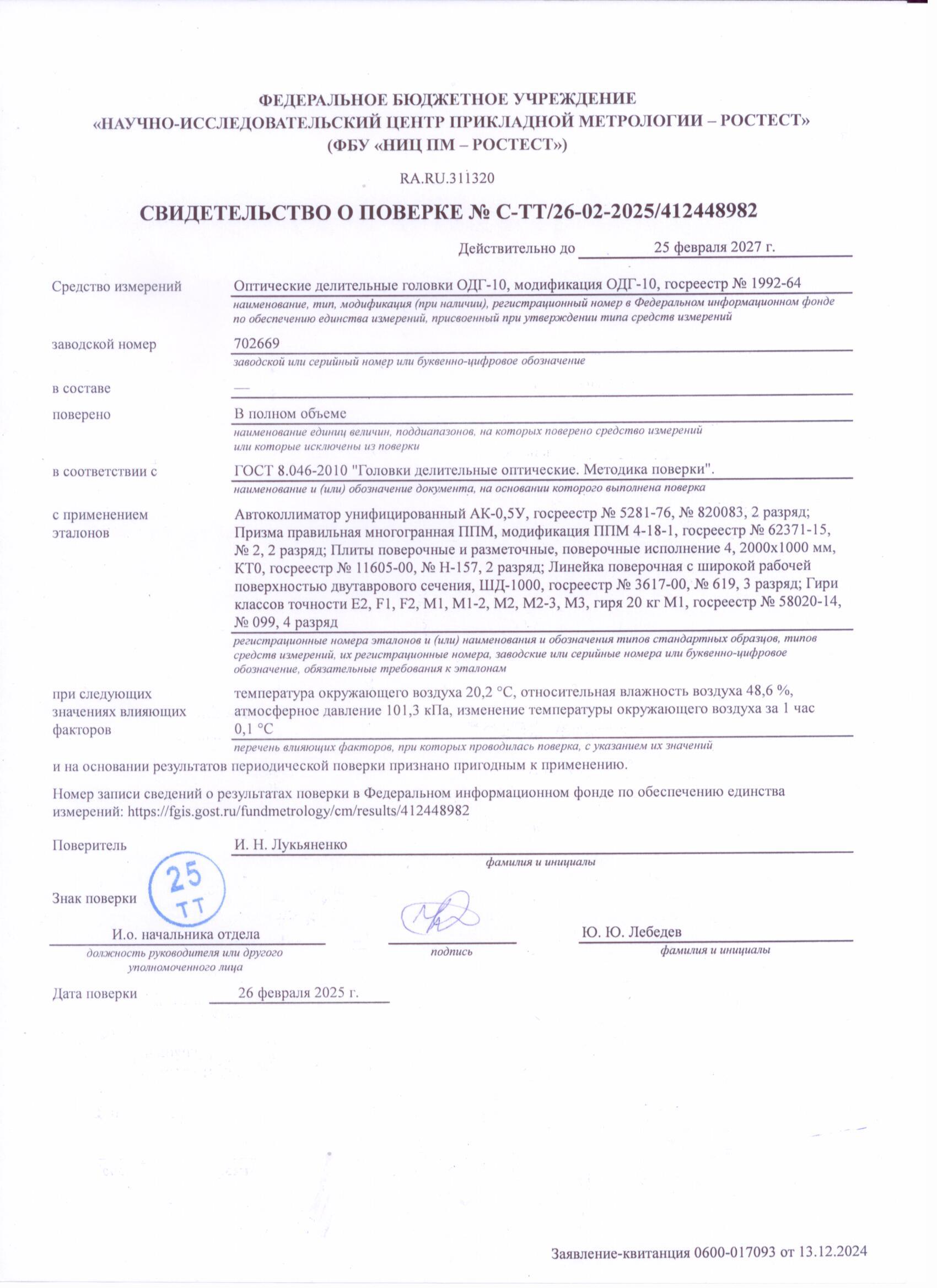

Свидетельство о поверке * станина малая в комплект не входит |
1 шт. |
|

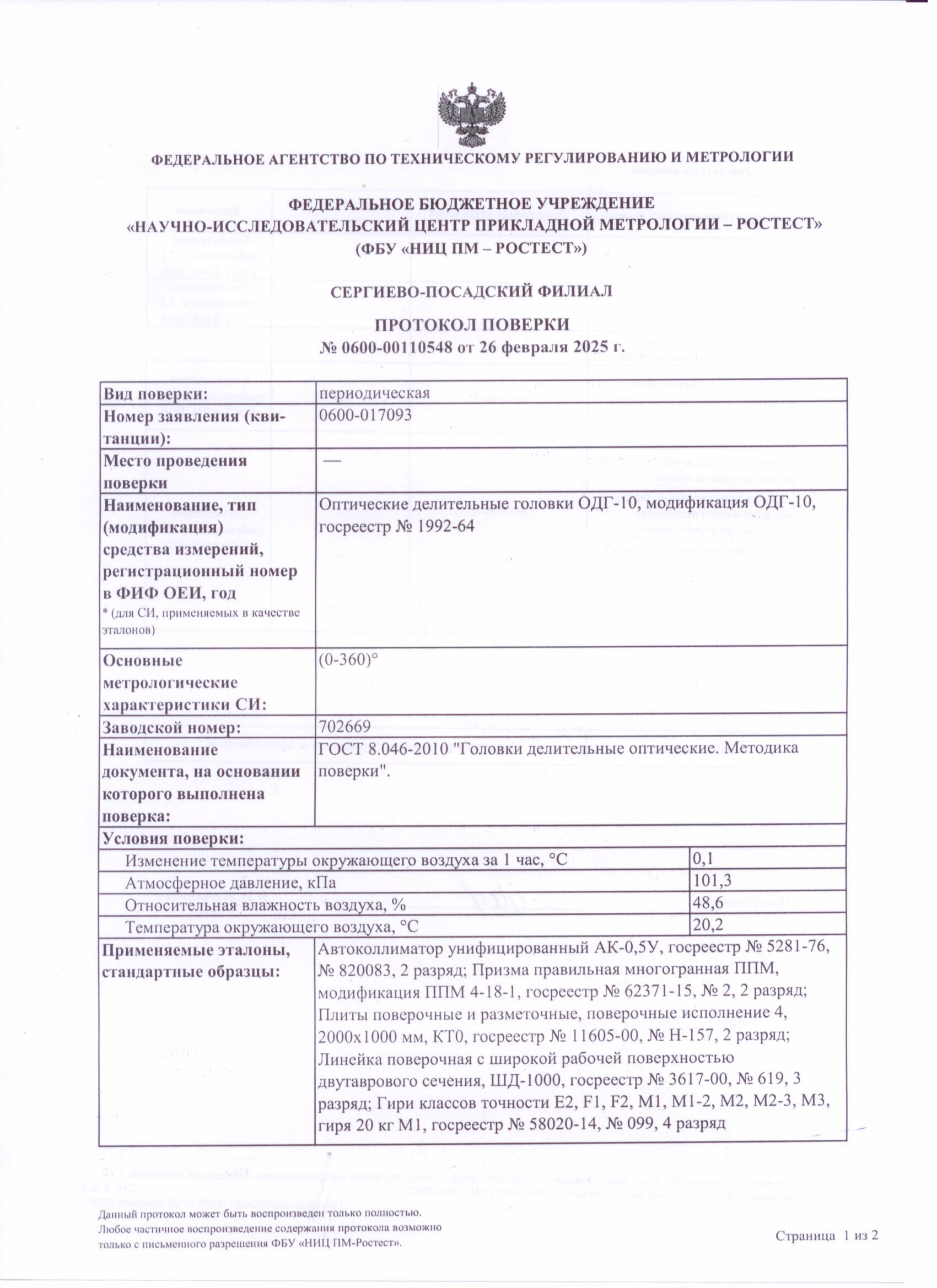

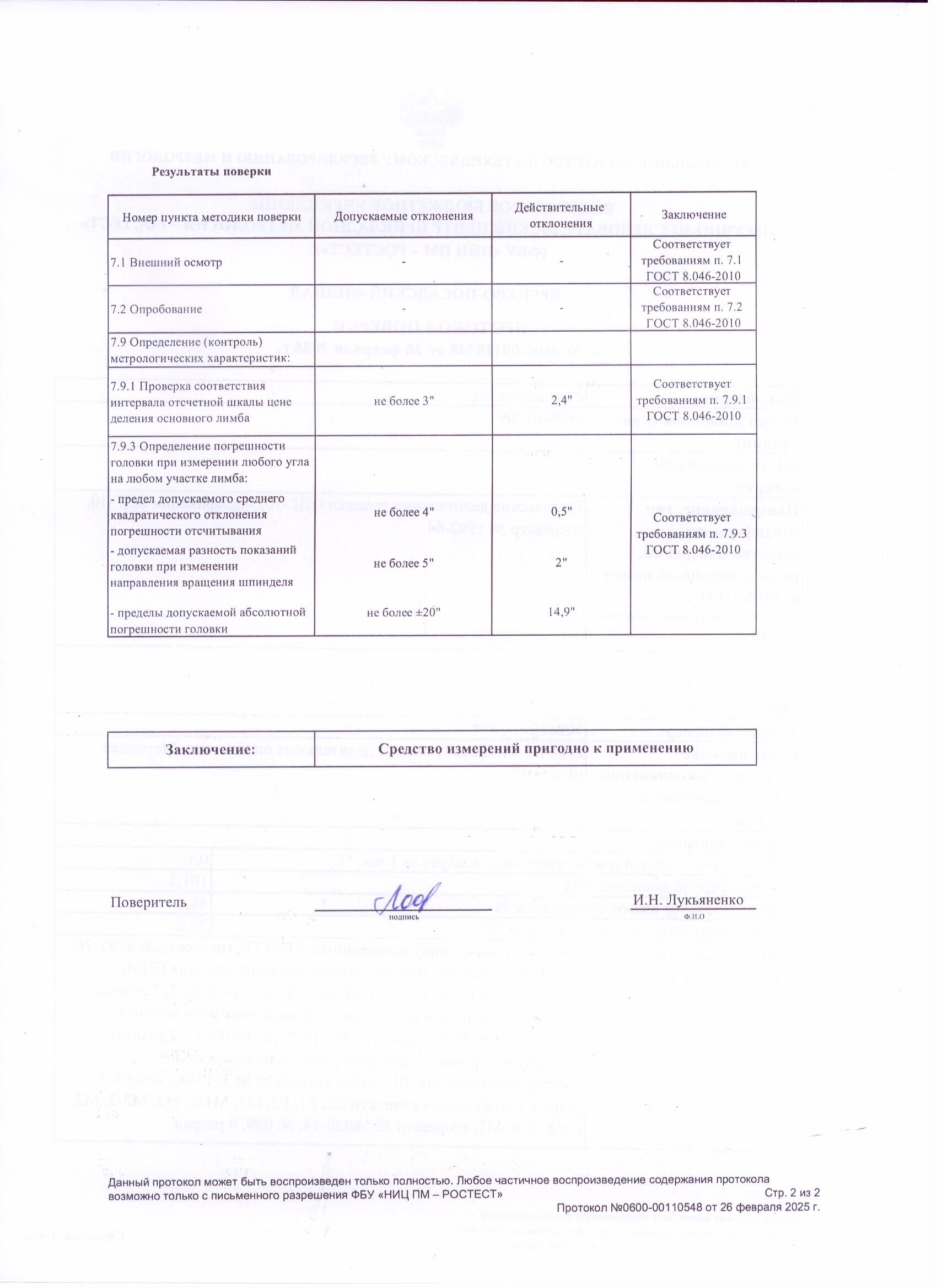

Протокол поверки |
1шт. |

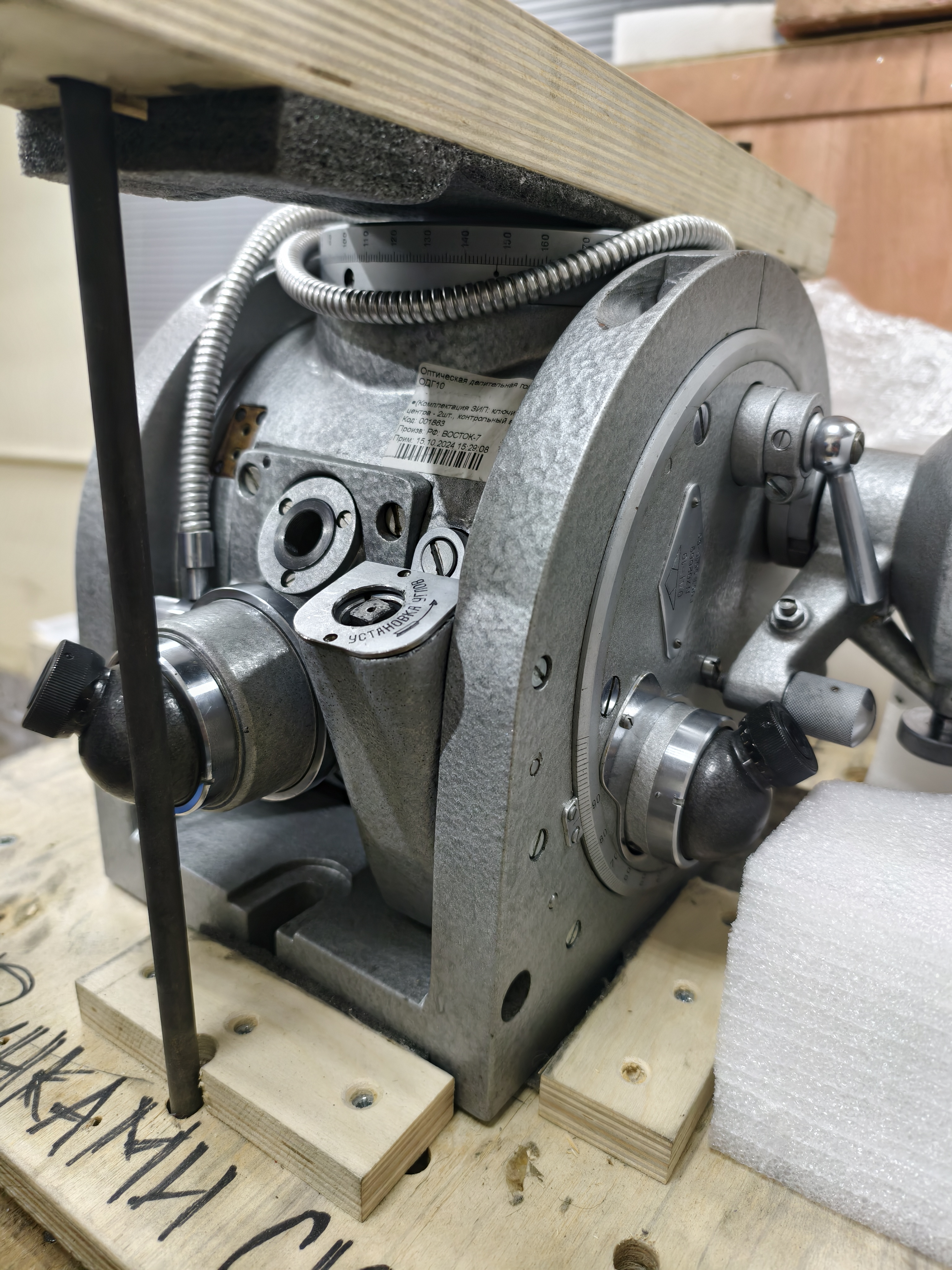

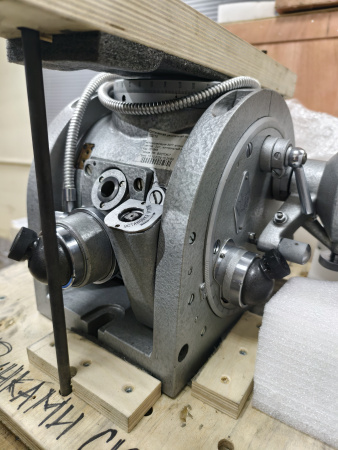

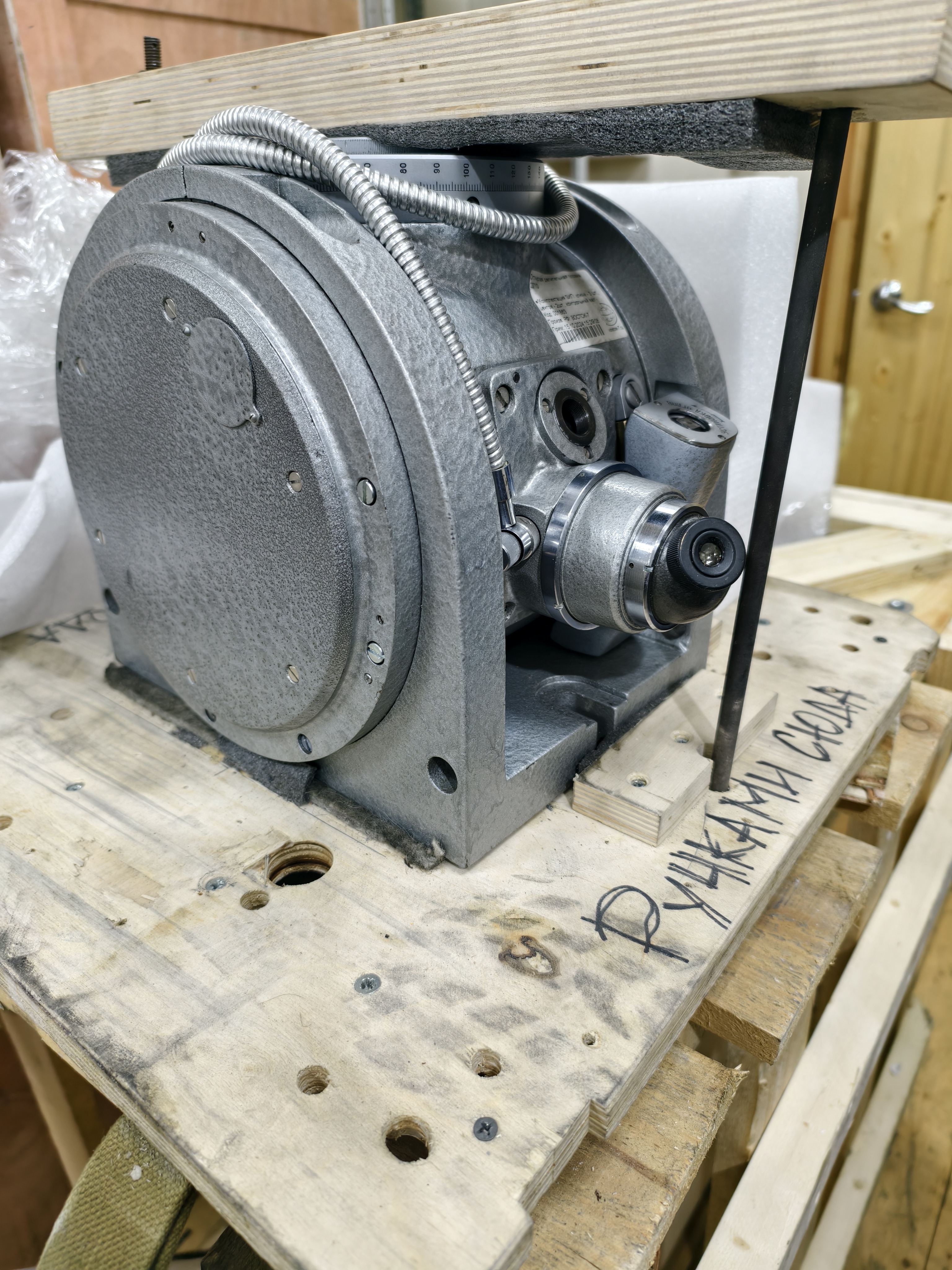

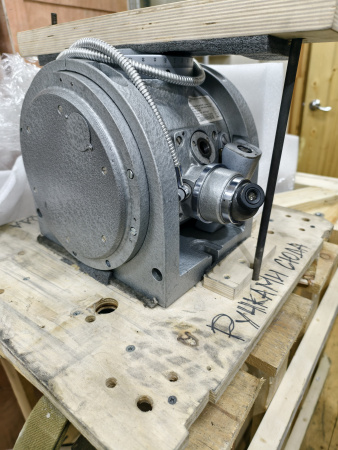

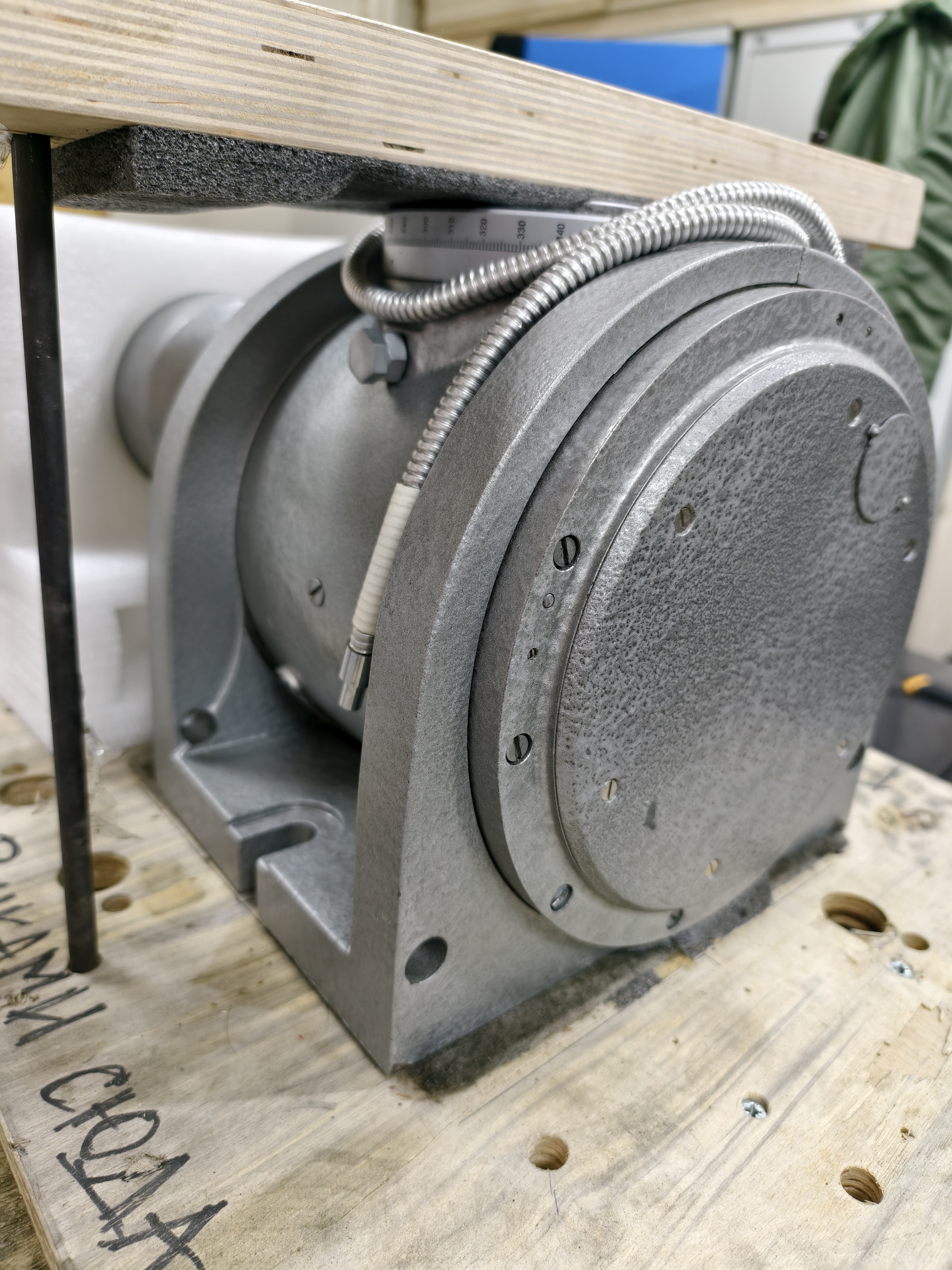

Оптическая делительная головка предназначается для деления различных деталей, закрепленных на ее шпинделе, на любые части по окружности.
На оптических делительных головках можно производить разные точные фрезерные работы, сверление отверстий, разметку и нанесение делений на шкалы, а также проверку ранее произведенных делительных работ.
Для более грубых работ применяется головка ОДГ-60 и ОДГЭ-20, для более точных - ОДГ-10 и ОДГЭ-5.

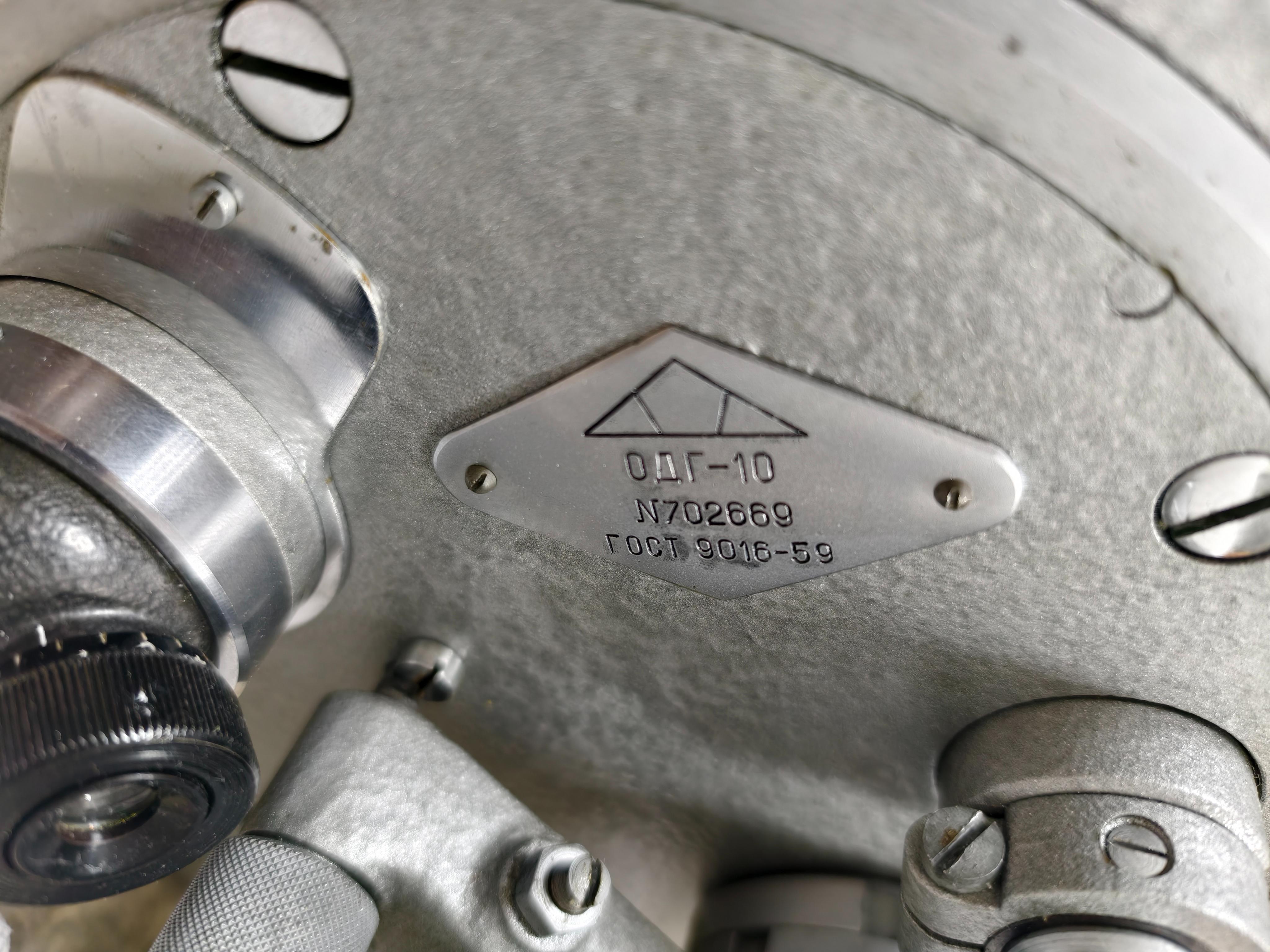

В настоящее время ОДГ-10 больше не выпускается. Данная головка прошла капитальный ремонт, юстировку и поверена ФБУ "НИЦ ПМ - РОСТЕСТ" на 2 года до февраля 2027 года.
|
