Наличие: Товар в наличии. Количество товара: 190 шт. Срок отгрузки: 1-2 дня
Доставка завтра - 390 ₽
Технические характеристики шариков твердосплавных 10 мм для измерений по методу Бринелля
|
Индентор (шарик) |
|
|
Материал рабочей части: |
Твёрдый сплав |
|
Сталь * |
|
|
Форма наконечника: |
Сферическая (шар) |
|
Диаметр шарика: |
10 миллиметров (соответственно ГОСТ 3722-2014 - степень точности G 20, среднее отклонение от номинального диаметра ±1 мкм) |
|
|
|
|
* Примечание: ООО «Восток-7» не поставляет шарики из стали (диаметром 10 мм), ввиду того, что проводить измерения по ВСЕМ диапазонам шкал твёрдости Бринелля позволяют ТОЛЬКО твердосплавные шарики из карбида вольфрама. |
|
Применимость шарика (D = 10 мм) для шкал твёрдости Бринелля
|
Шкала твёрдости |
Типы материалов |
Диапазон |
К, кгс/мм2 ** |
Испытательная |
|
Метод измерения твёрдости по Бринеллю (ГОСТ 9012-59, ГОСТ Р 8.1038—2024) . Твердосплавный шарик *** |
||||
|
HBW 10/3000 |
Сталь, сплавы никеля, титана |
От 95,5 до 650 HBW |
30 |
3000 кгс (29420 Н) |
|
Чугун |
140 HBW и более |
|||
|
Медь и сплавы меди |
Свыше 200 НВW |
|||
|
HBW 10/1500 |
Титан и сплавы на его основе |
От 50 до 327 НВW |
15 |
1500 кгс (14710 Н) |
|
Легкие металлы и их сплавы |
Свыше 35 НВW |
|||
|
HBW 10/1000 |
Сталь, сплавы никеля, титана |
От 50 до 218 НВW |
10 |
1000 кгс (9807 Н) |
|
Чугун |
До 140 НВW |
|||
|
Медь и сплавы меди |
От 35 до 200 НВW включ. |
|||
|
Легкие металлы и их сплавы |
Свыше 35 НВW |
|||
|
HBW 10/500 |
Медь и сплавы меди |
До 35 НВW |
5 |
500 кгс (4903 Н) |
|
Легкие металлы и их сплавы |
От 35 до 80 НВW включ. |
|||
|
HBW 10/250 |
Легкие металлы и их сплавы |
До 35 НВW |
2,5 |
250 кгс (2452 Н) |
|
Подшипниковые сплавы |
От 8 до 50 HBW |
|||
|
HBW 10/100 |
Свинец, олово и другие мягкие металлы |
От 3 до 20 НВW |
1 |
100 кгс (980,7 Н) |
|
|
||||
|
** Примечание: К - рекомендуемый коэффициент нагружения |
||||
|
*** Примечание: Шкалы Бринелля для стальных шариков диаметром 10 мм аналогичны. В отличие от шкал для измерений твердосплавным шариком, единицы твёрдости обозначаются не HBW, а HB (в некоторых старых документах - HBS). Также ГОСТ 9012-59 ограничивает диапазон применения стальных шариков твёрдостью измеряемых образцов - менее 450 единиц твёрдости HB. |
||||

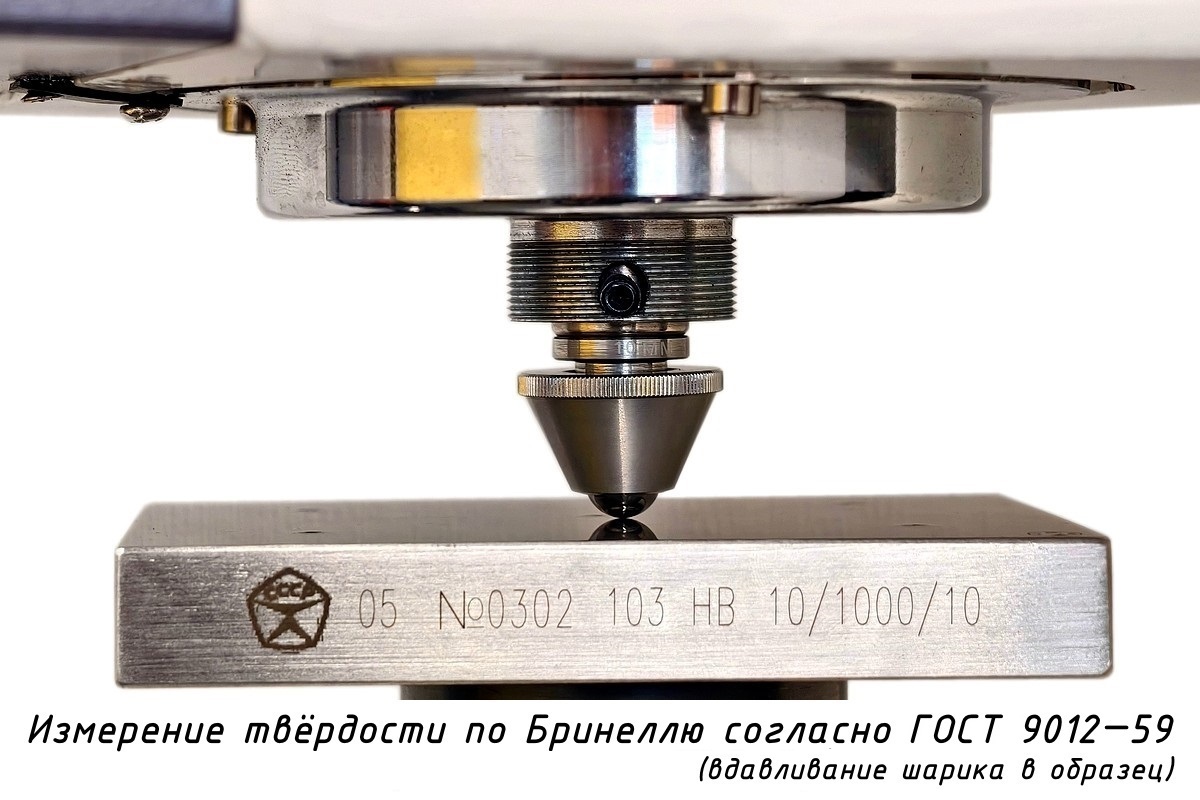

Измерение твёрдости образца металла по шкалам Бринелля - по диаметру отпечатка шарика D 10 мм
Комплектность поставки твердосплавных шариков (D = 10 мм) для шариковых оправок к твердомерам Бринелля
|
Наименование |
Кол-во |
|

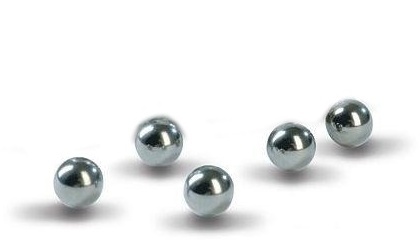

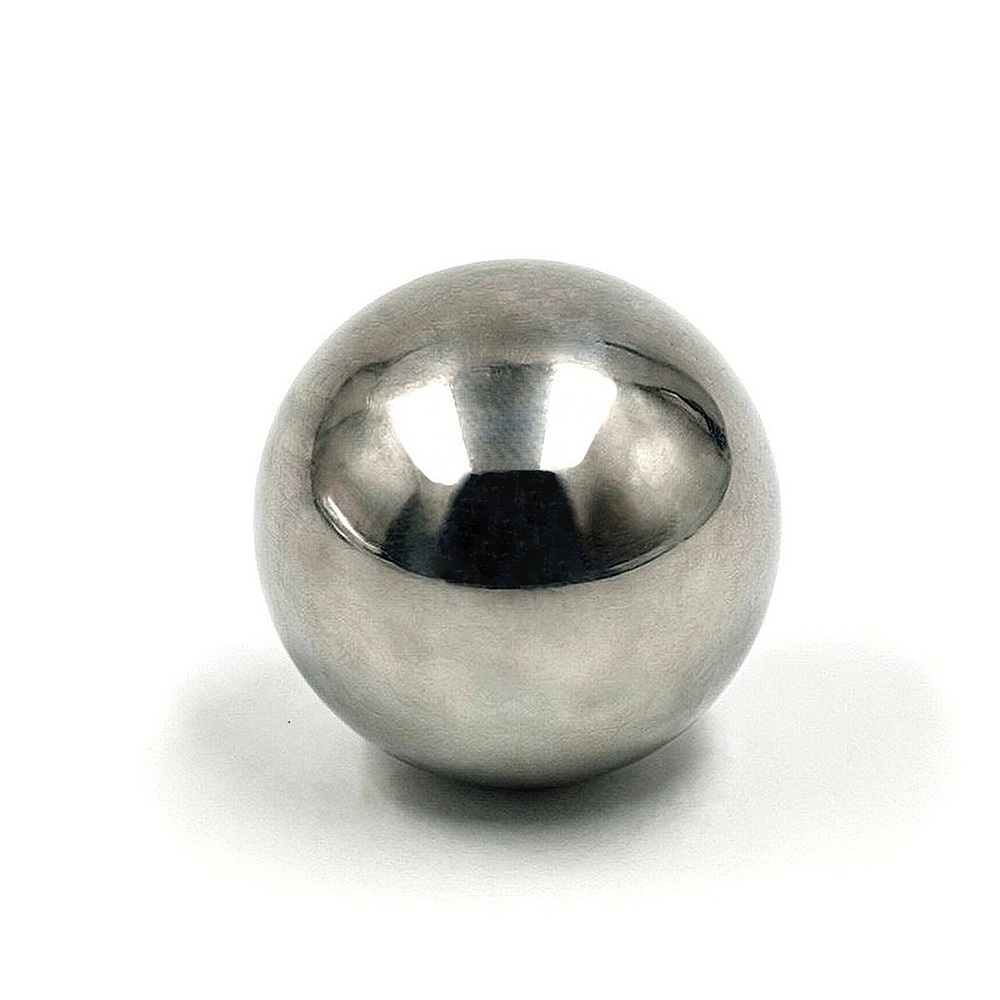

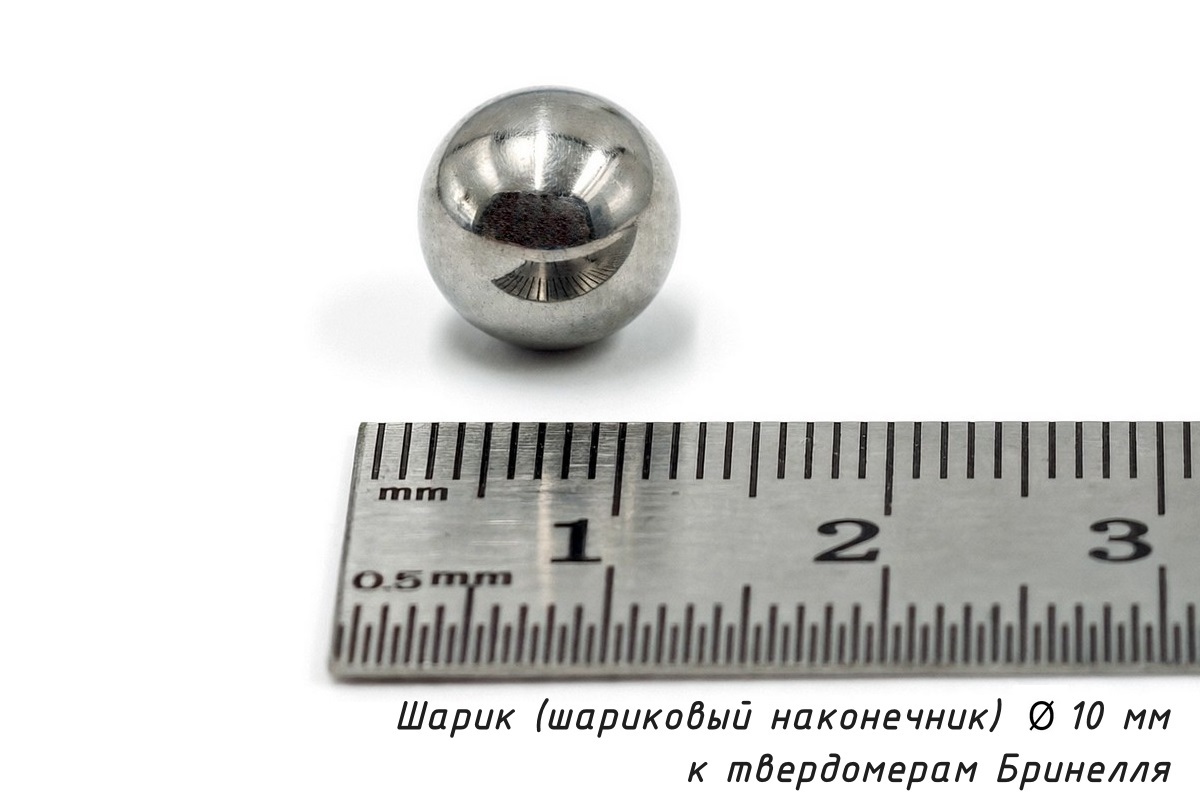

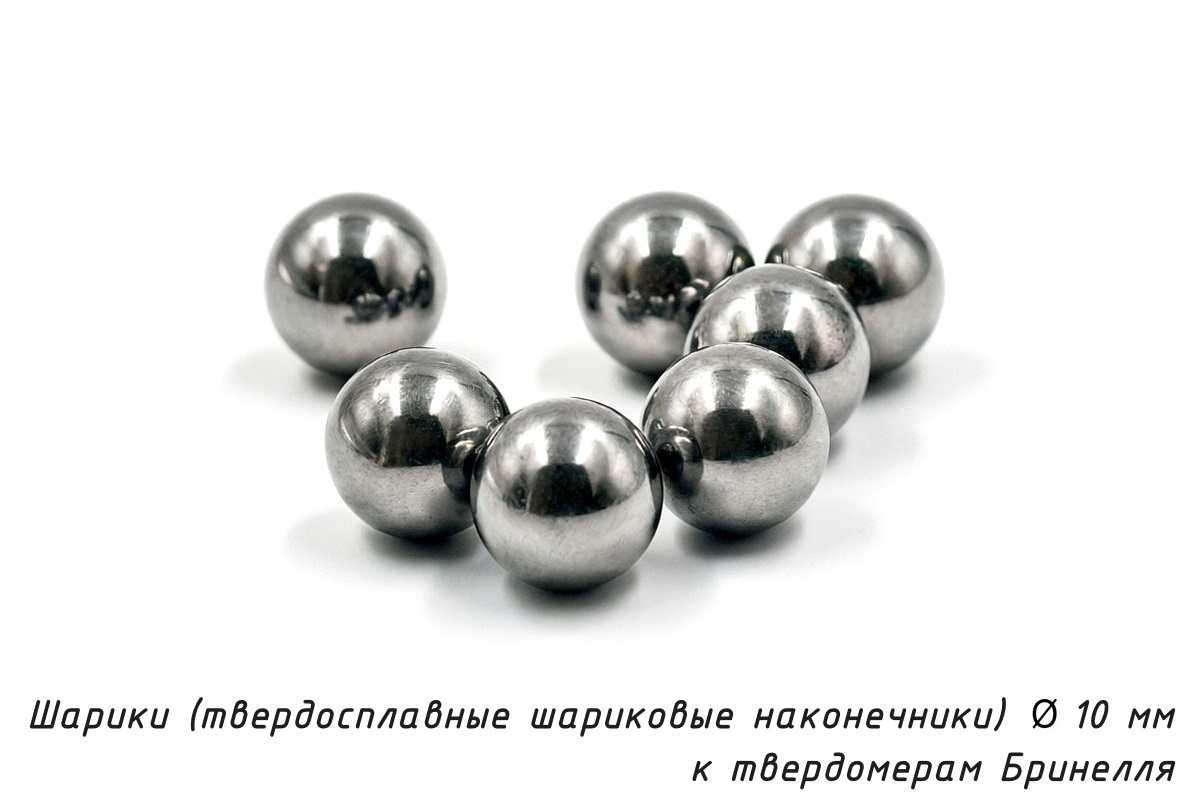

Шарик из карбида вольфрама (твердосплавный, D = 10 мм) |
мин. заказ - 3 шт. |
|
Упаковочный футляр |
1 шт. |
|
Паспорт |
1 шт. |
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт |
не подлежит внесению в реестр |
| Российская Федерация, ОАО «РЖД» |
не подлежит внесению в реестр |
| Республика Беларусь, Госстандарт |
не подлежит внесению в реестр |
| Республика Казахстан, КазИнМетр |
не подлежит внесению в реестр |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Основные сведения о твердосплавных шариках (D 10 мм) к твердомерам Бринелля
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.
Шарики из карбида вольфрама (твердосплавные) для измерения твёрдости по методу Бринелля Ø: 10 мм изготовлены по ГОСТ 3722-81 и предназначены для инденторов (оправок) твердомеров отечественного и импортного производства, в т. ч. (но не исключительно):· модели ТШ-2, ТШ-2М, ТБ 5004, ТБ 5056, ТБ 3000, ТБП 5013 (пр-во Экспериментальный завод «Импульс», г. Иваново, Россия);
· модели ТБ5004, ТБ5056, ТБП 5013, ИТ 5010, ИТ 5010-01М, ИТ 5038 (пр-во «ЗИП», г. Иваново, Россия);
· модель ТН600, HB-3000B, ТНВ, TIME 6202 (пр-во TIME Group Inc, Китай);
· модели UH250, UH930, BH3000, CLB3 (пр-во Wilson Hardness Group, США)
· модели МЕТОЛАБ-601, МЕТОЛАБ-602 (пр-во «Метолаб», Россия);
· модели ИТБ-62,5, ИТБ-3000 (пр-во «Метротест», Россия);
Шарики применяются для проведения измерений твёрдости металлов и сплавов по методу Бринелля (ГОСТ 9012-59) и уточняющему ГОСТ Р 8.1038—2024 (ИСО 6506-1:2014) с датой введения - 30 сентября 2026 г.
|
Номинальный диаметр шарика |
1 мм |
2 мм |
2,5 мм |
5 мм |
10 мм |
|
Допустимые предельные отклонения диаметра шарика по трём направлениям треугольной системы координат |
± 0,003 мм |
± 0,003 мм |
± 0,003 мм |
± 0,004 мм |
± 0,005 мм |
|
Применение |
Металлы |
||||
|
Материал, вес |
Закалённая сталь* (твёрдость не менее 850 HV10) / ШХ-15 |
||||
|
0,00411 г |
0,0329 г |
0,0642 г |
0,514 г |
4,11 г |
|
|
карбид вольфрама (твёрдость не менее 1500 HV10) |
|||||
|
0,00782 г |
0,0626 г |
0,122 г |
0,978 г |
7,828 г |
|
|
Метод измерения твёрдости |
по Бринеллю |
||||
|
Стандарты |
ГОСТ 9012-59 (для стационарных твердомеров, изготовленных по ГОСТ 23677-79), ГОСТ 22761-77 (для переносных твердомеров Бринелля) |
||||
|
|
|||||
|
* Примечание: ООО «Восток-7» не поставляет шарики из стали (диаметром 10 мм), ввиду того, что проводить измерения по ВСЕМ диапазонам шкал твёрдости Бринелля позволяют ТОЛЬКО твердосплавные шарики из карбида вольфрама. |
|||||

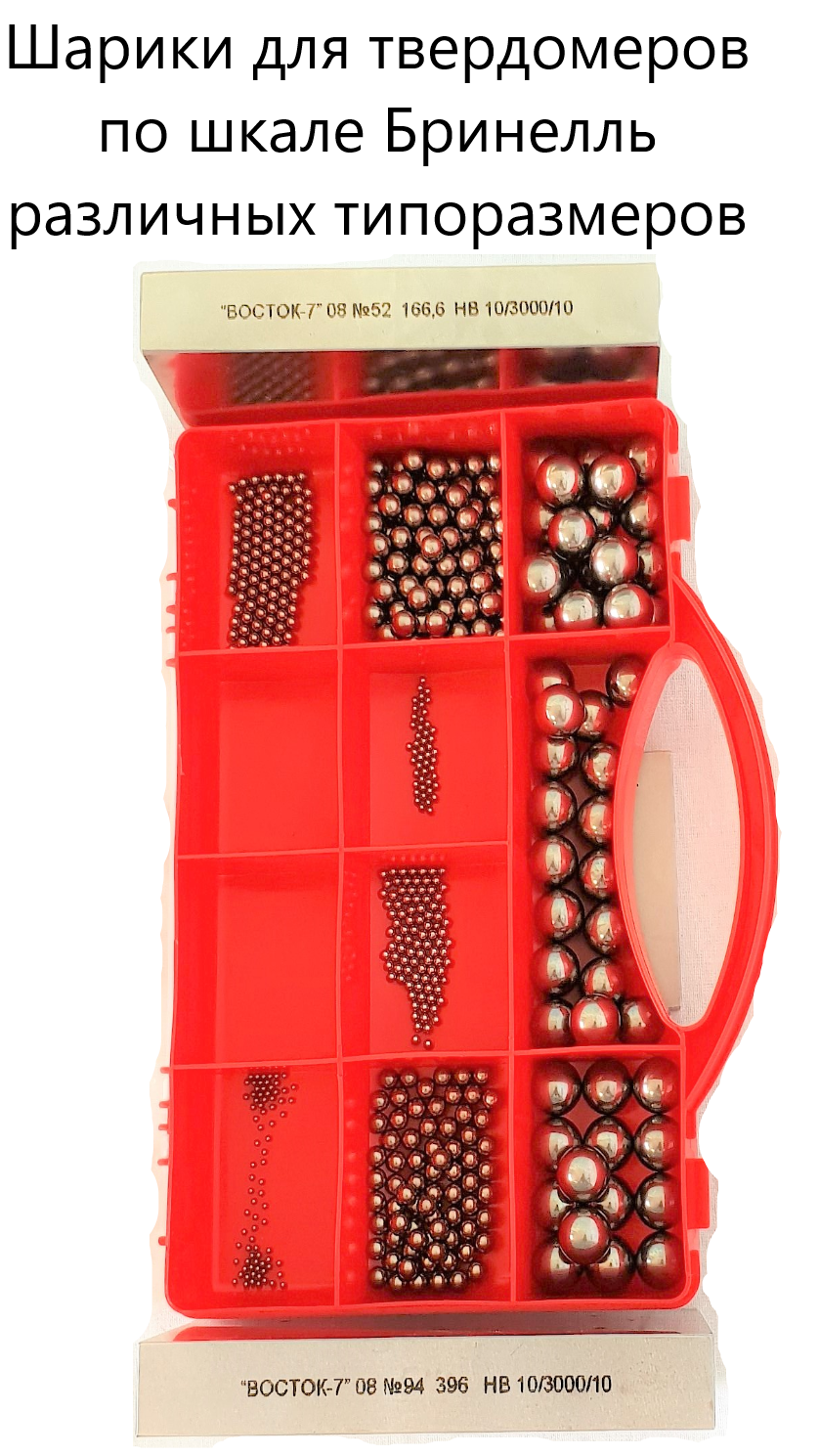

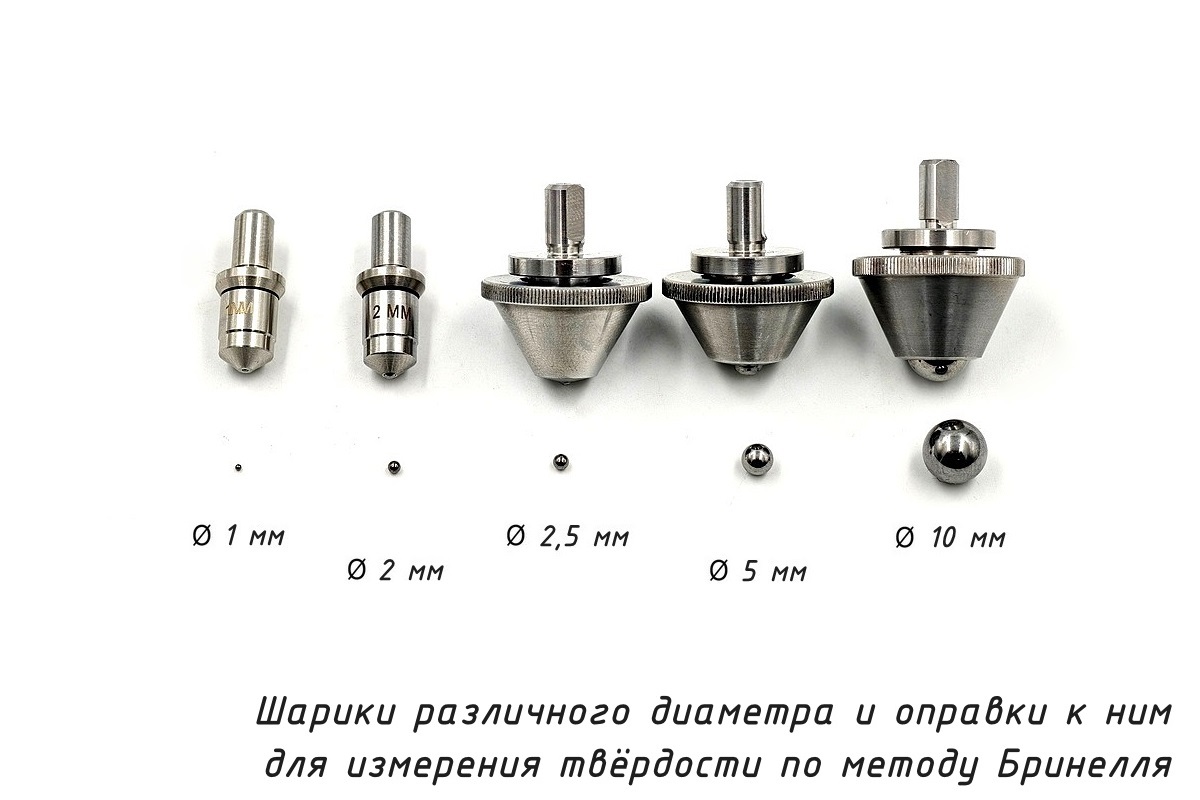

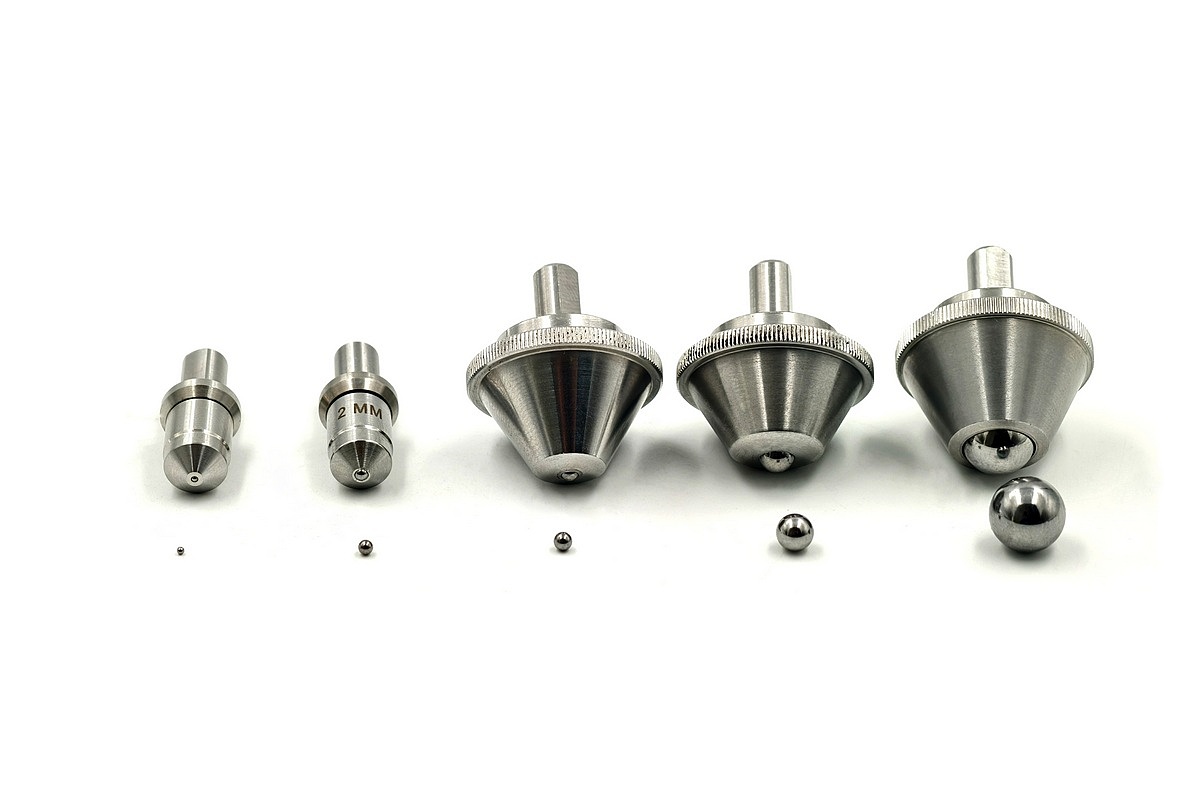

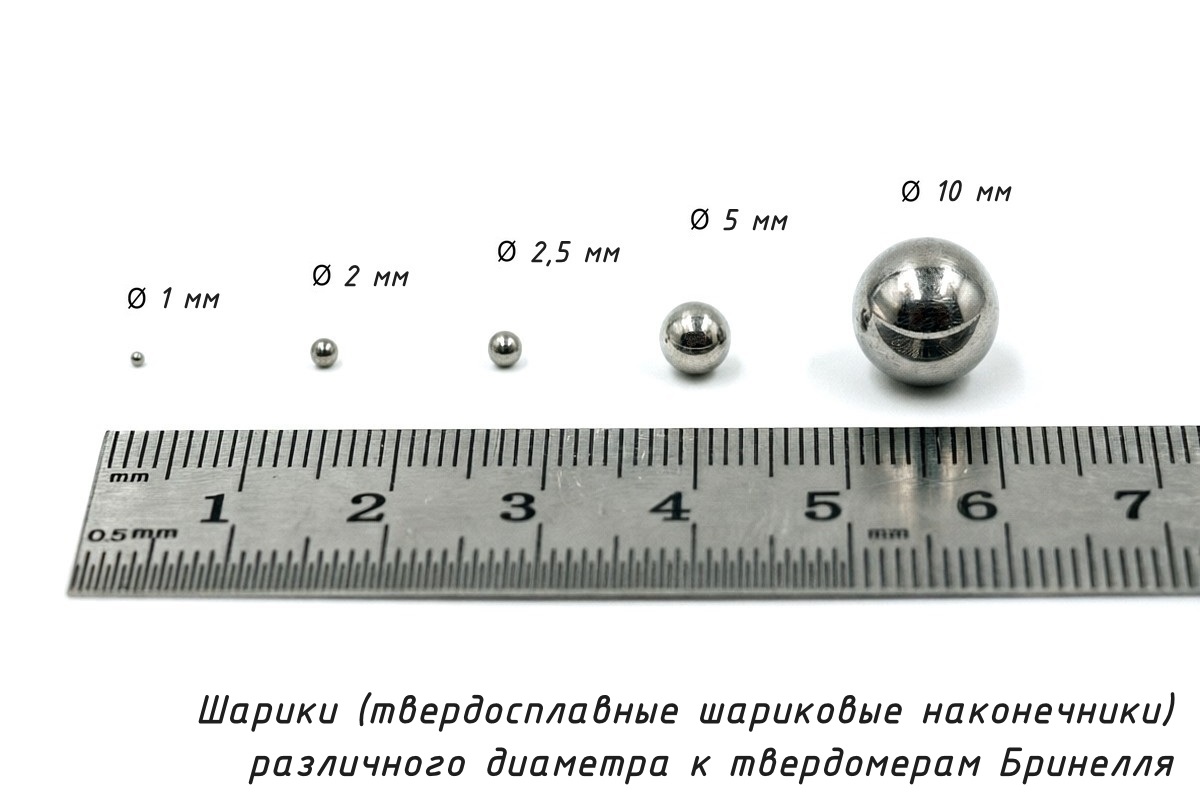

Линейка выпускаемых шариков для твердомеров Бринелля от «Восток-7»
| Изображение | Диаметр шарика | Ссылка на шарик |
|
10 мм | Шарик твердосплавный (D = 10 мм) |
|
5 мм | Шарик твердосплавный (D = 5 мм) |
|
2,5 мм | Шарик твердосплавный (D = 2,5 мм) |
|
2 мм | Шарик твердосплавный (D = 2 мм) |
|
1 мм | Шарик твердосплавный (D = 1 мм) |

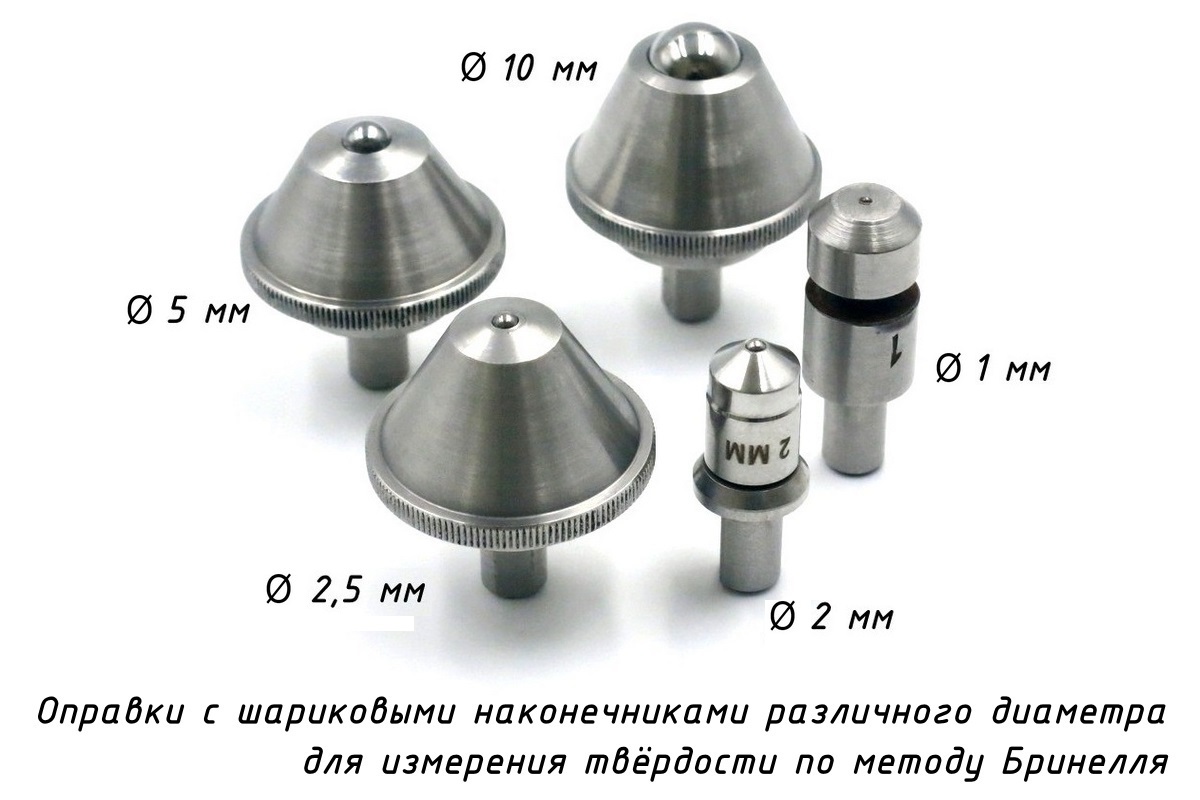

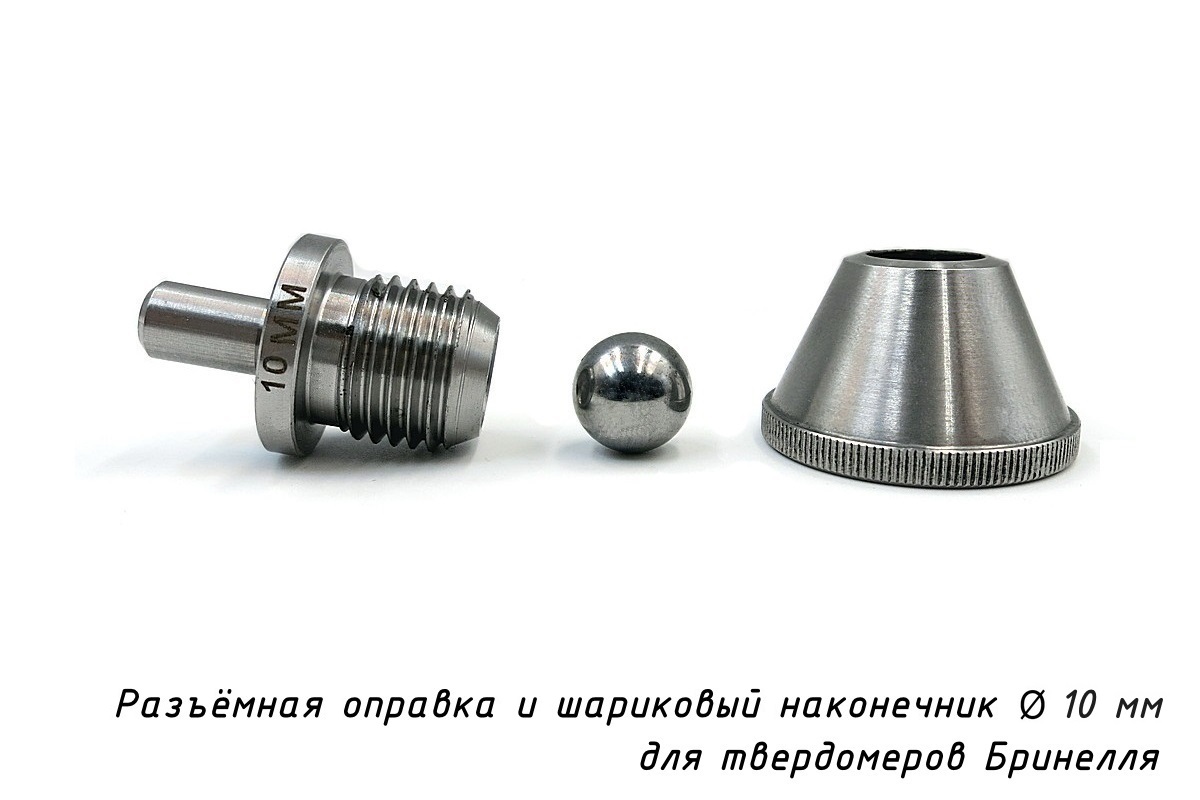

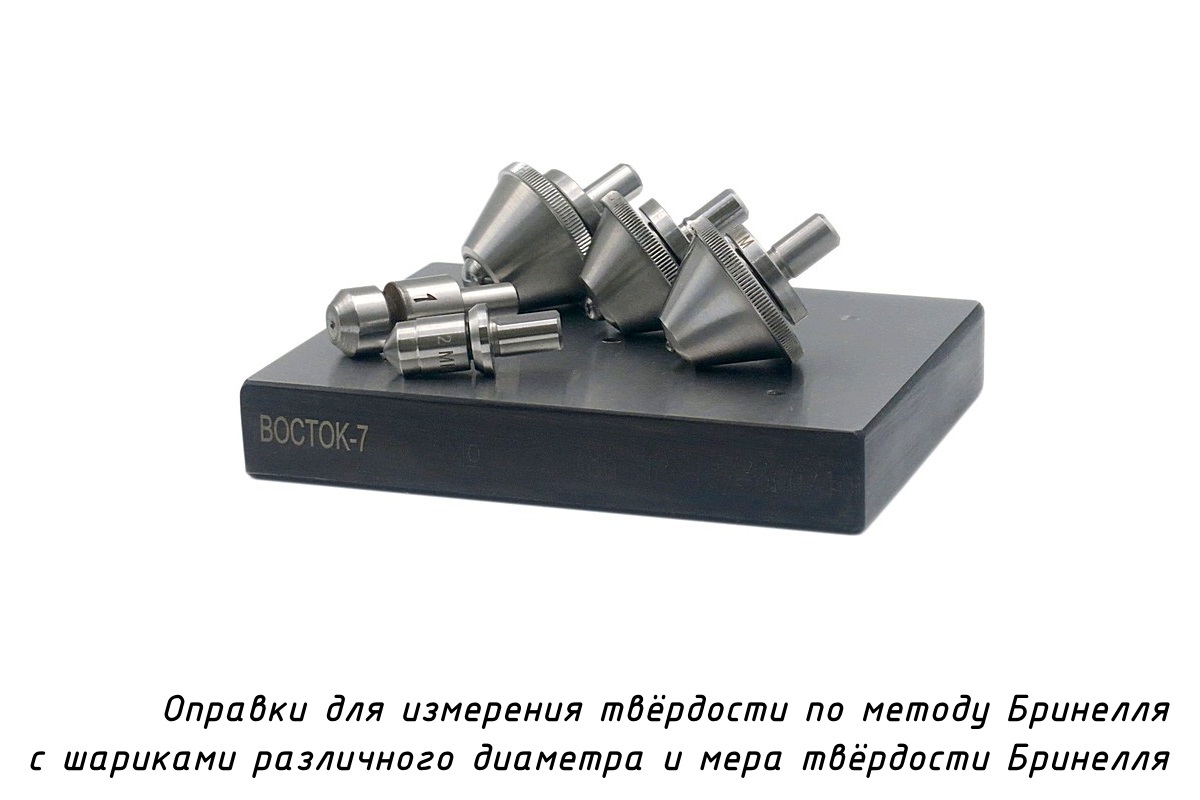

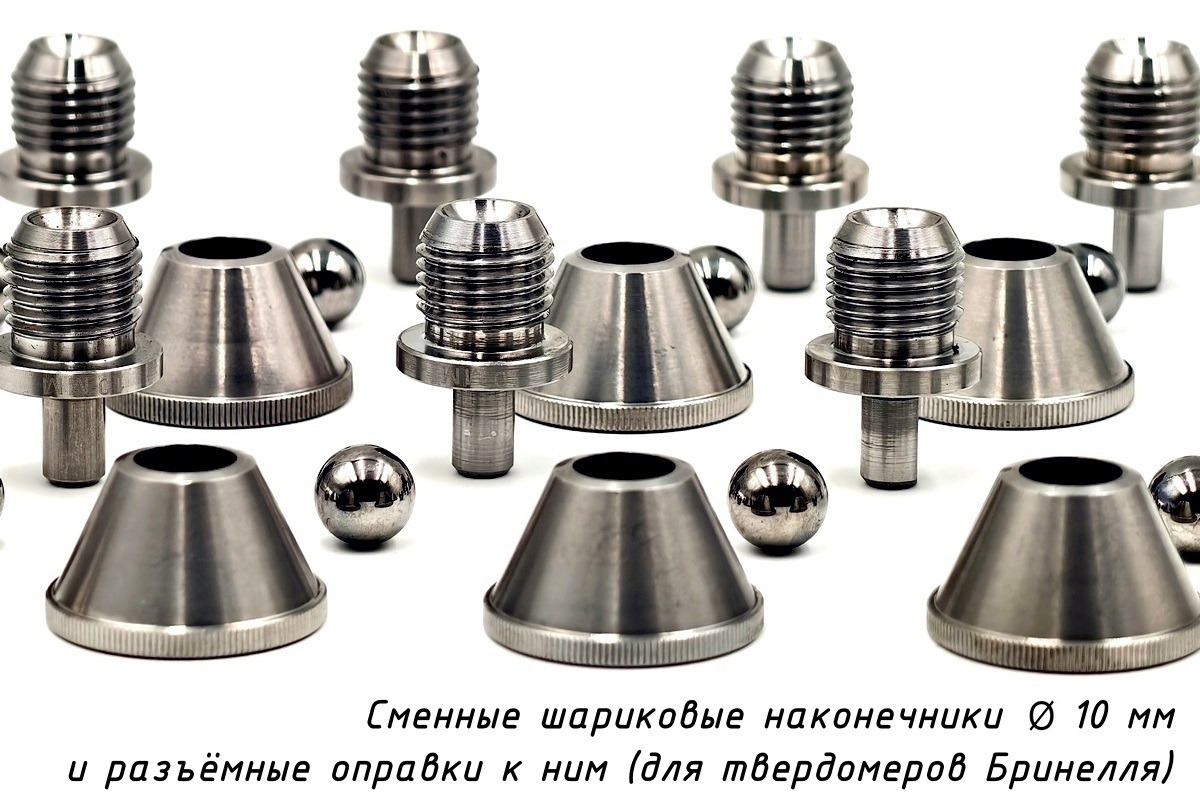

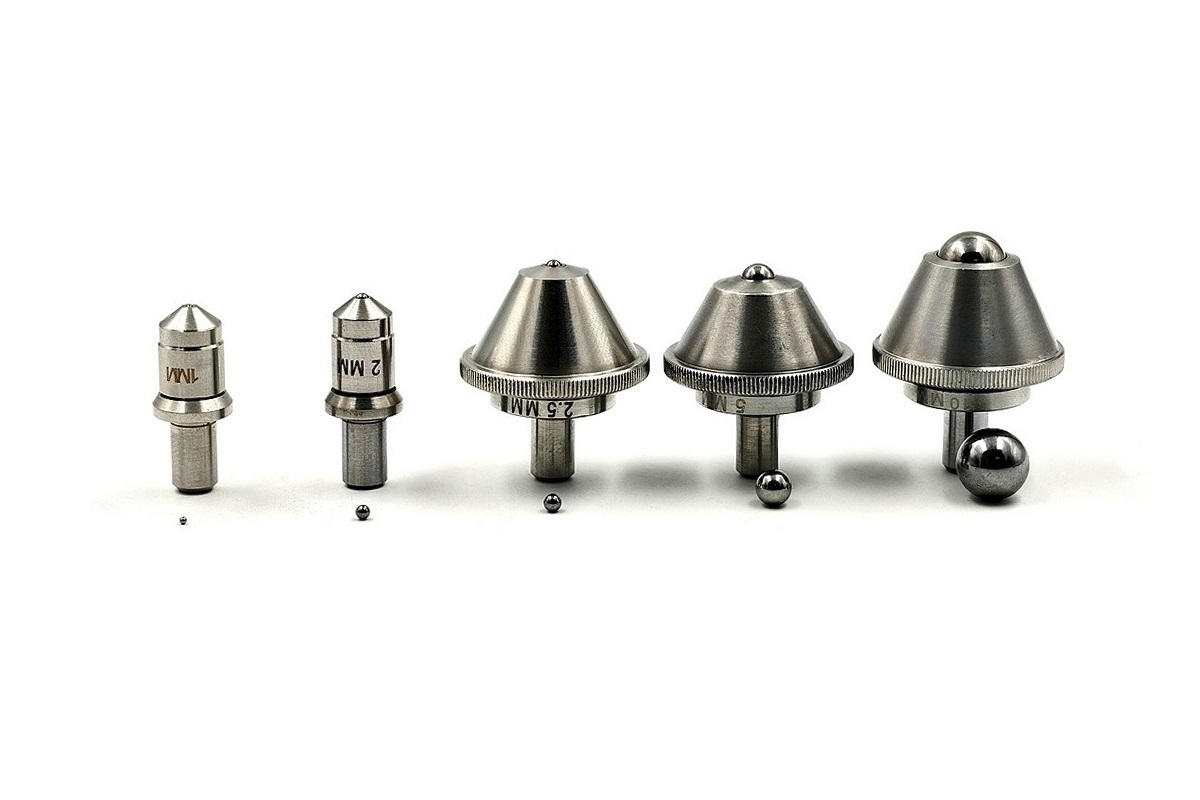

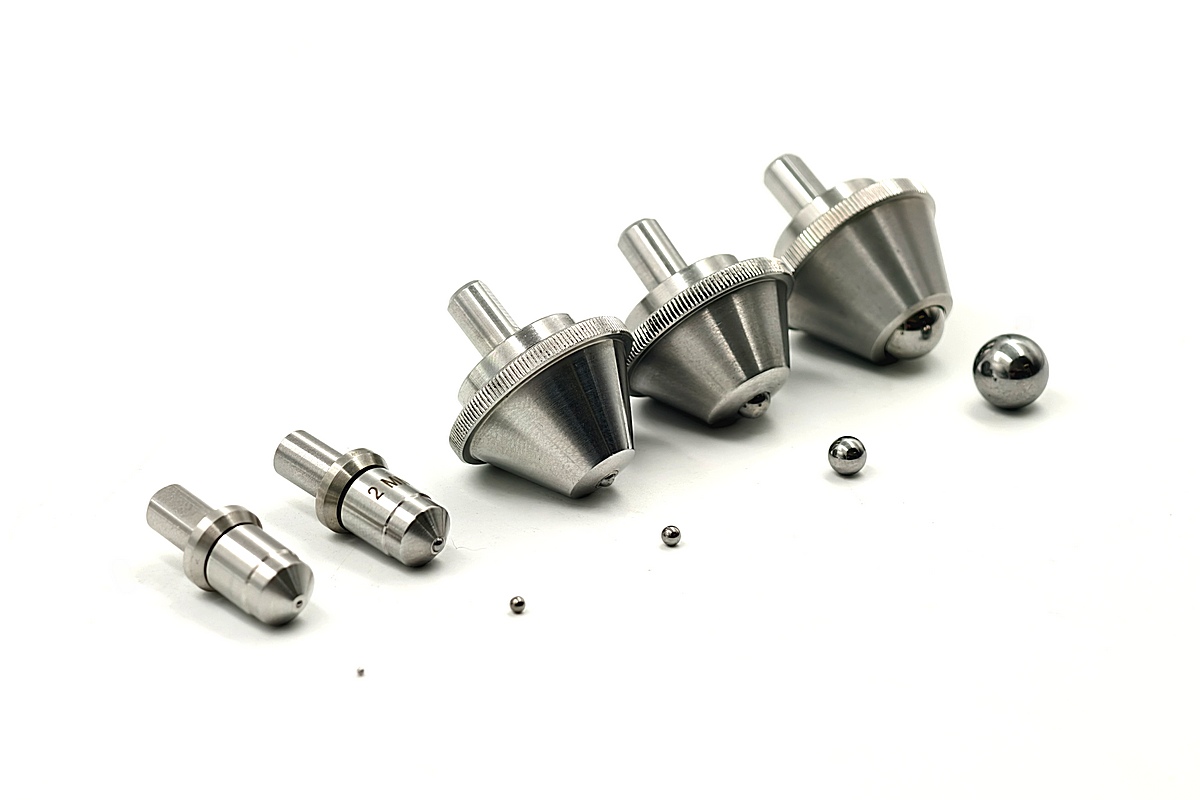

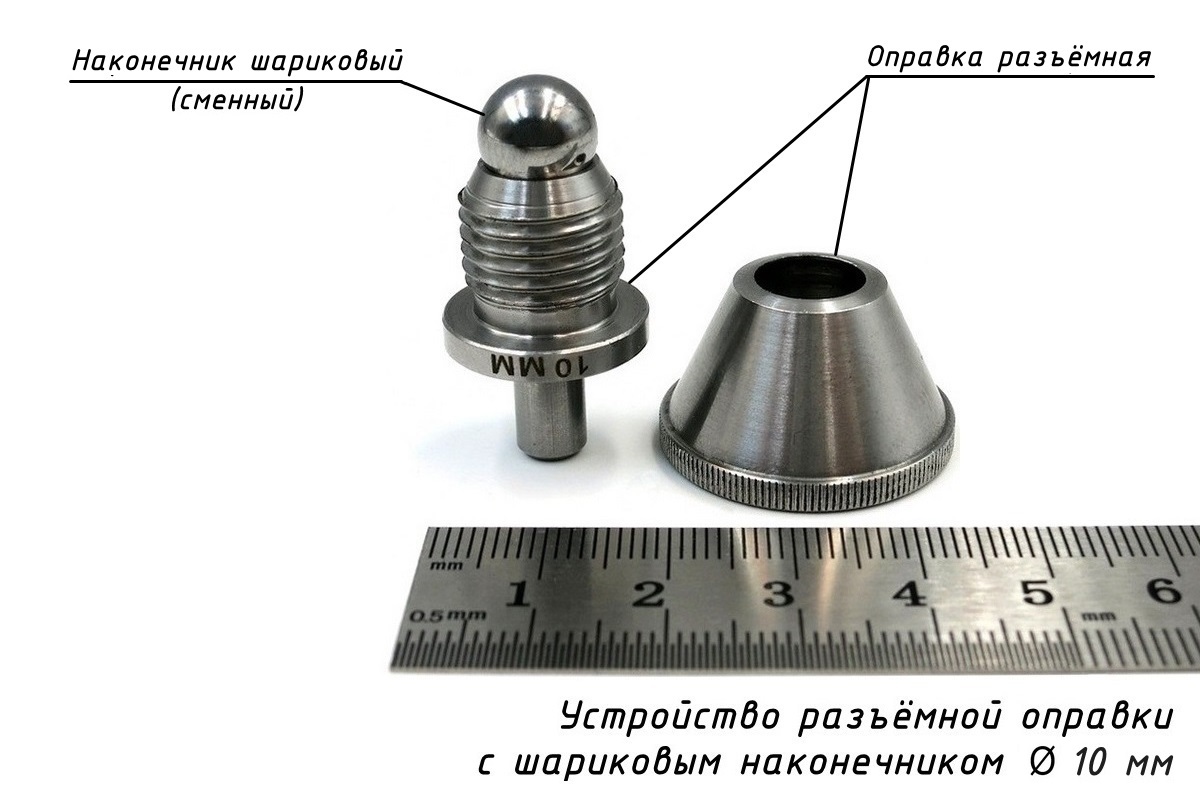

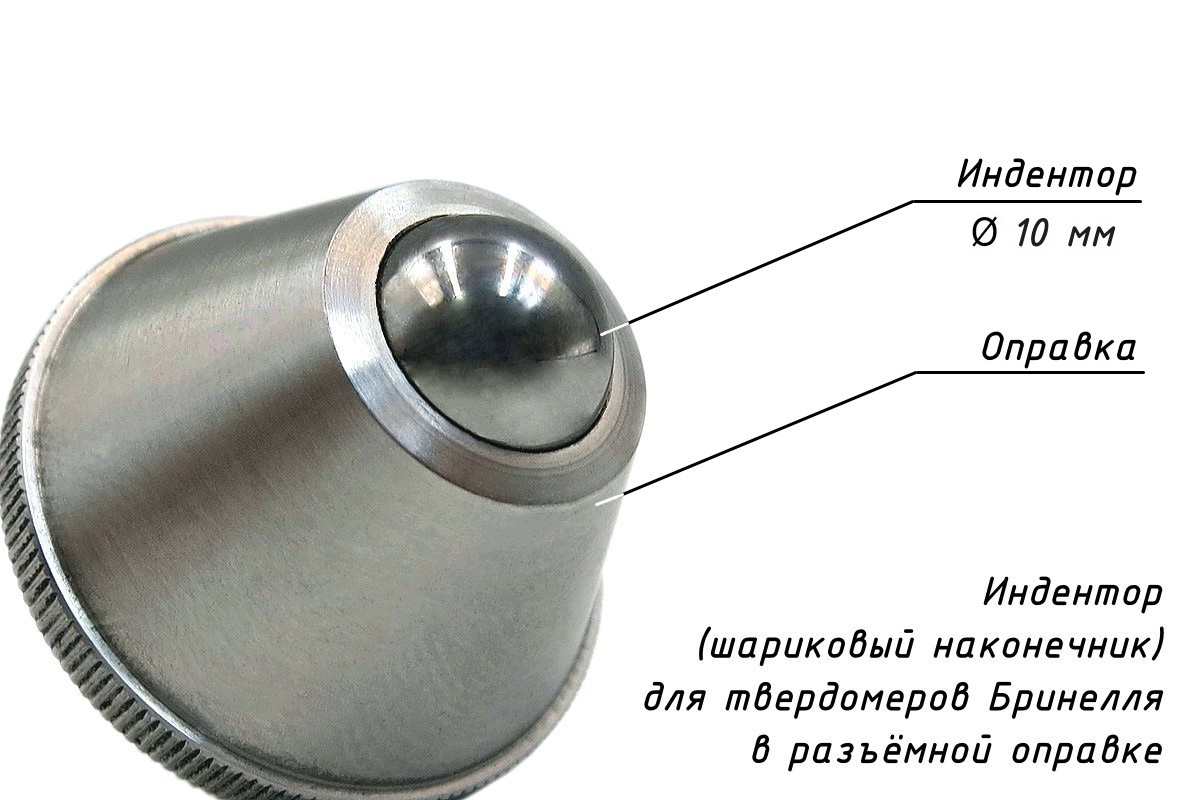

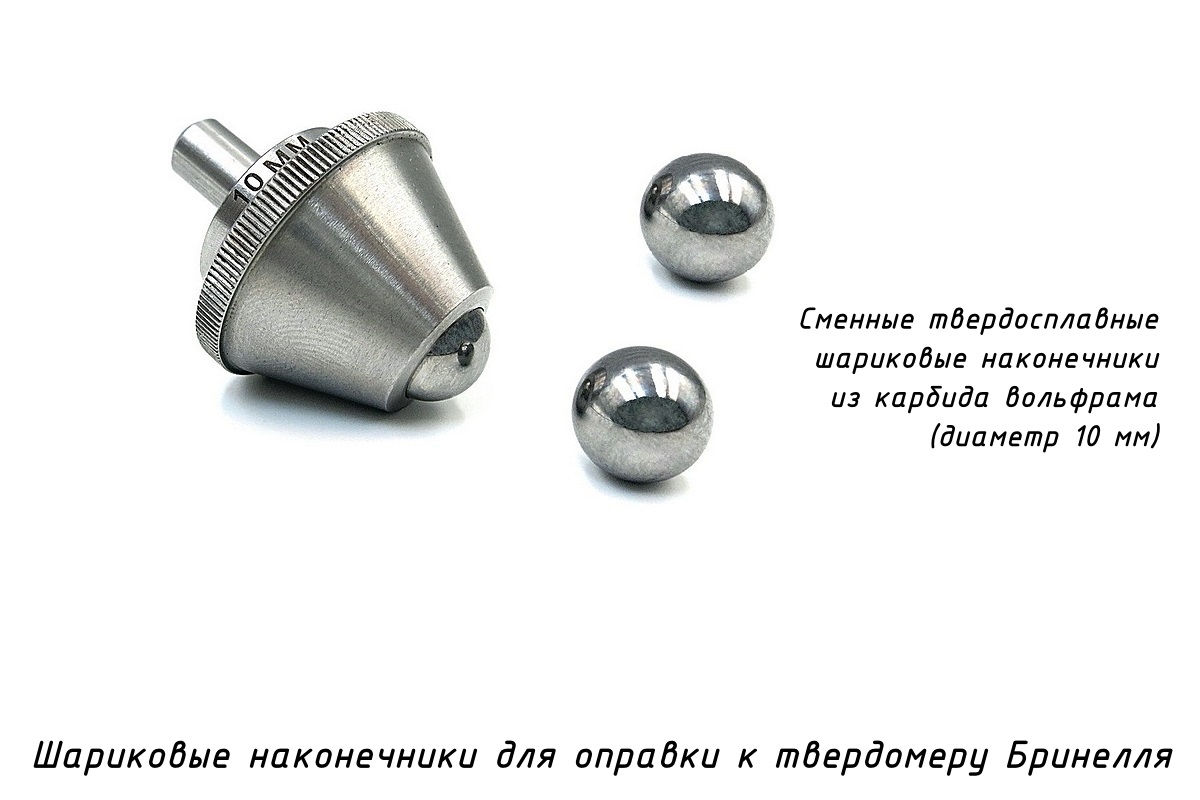

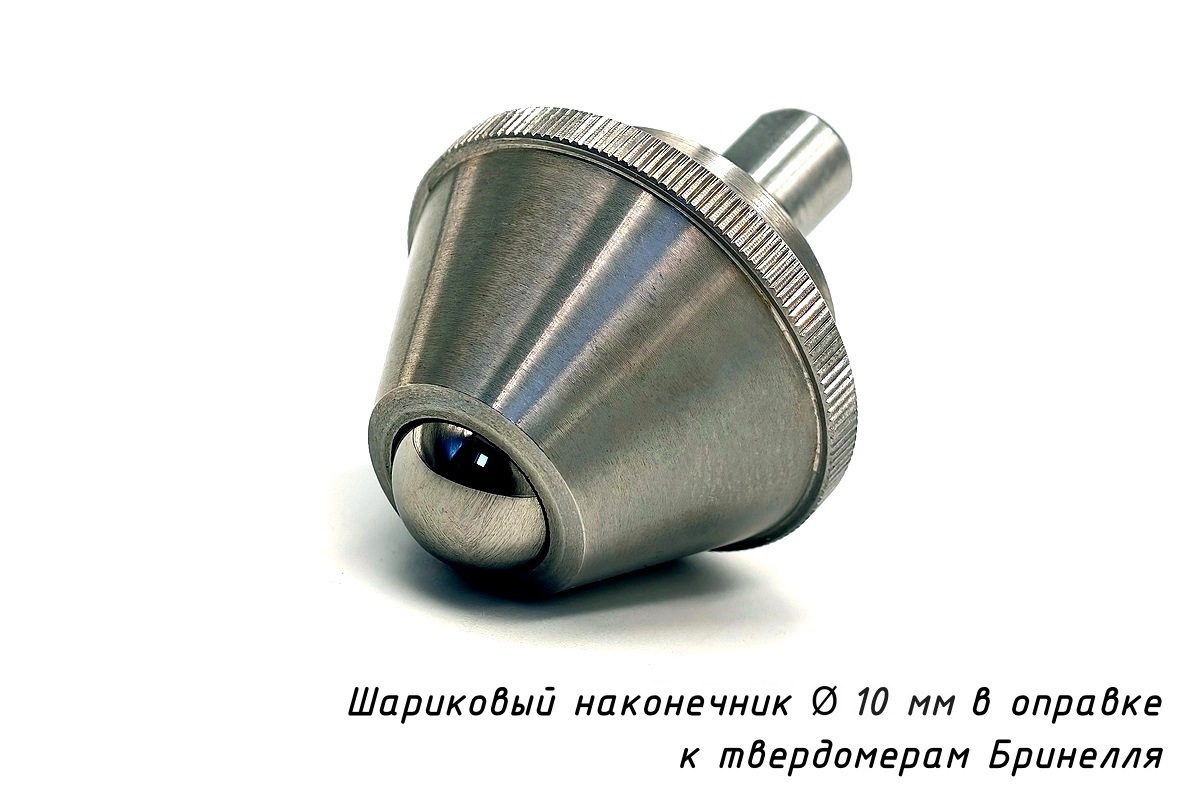

Наконечники шариковые 10 мм и разъёмные оправки для твердомера Бринелля - производство «Восток-7»
