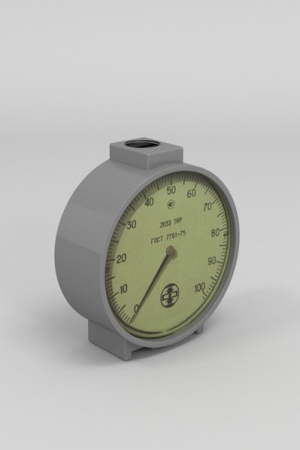

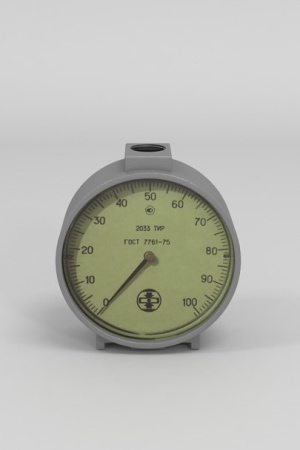

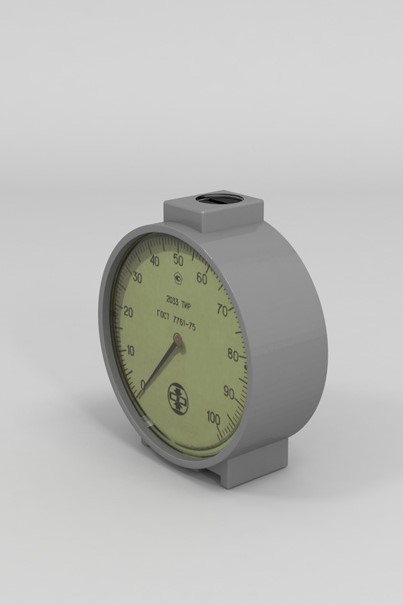

ИТ 5078 штатив в комплекте с твердомером (дюрометром) ТИР 2033 с поверкой (восстановленный)

Изготовитель: ПО "Точприбор" (СССР), переименованное в 1992 г. в ОАО "Точприбор" (Россия).

Состояние: новое или восстановленное изделие.

Поверка: периодическая поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

Важно: приборы для измерения твёрдости по Шору тип А, зарегистрированные в Государственном реестре СИ России под № 6469-04, имеют межповерочный интервал 6 (шесть) месяцев, а не 12 месяцев, как у приборов более ранних советских годов выпуска предприятия "Точприбор".

Назначение средства измерений:

Предназначен для определения твердости резины по Шору А в соответствии с ГОСТ 263.

Определение твёрдости заключается в измерении сопротивления резины погружению в нее индентора (наконечника). При внедрении наконечника в испытуемый образец стрелка прибора поворачивается на соответствующий угол, выраженный на шкале в единицах твёрдости по Шору А.

Принцип действия приборов основан на внедрении стального индентора в образец из резины при полном контакте измерительной площадки с образцом. Перемещение индентора отсчитывается по шкале прибора. Чем выше твердость, тем меньше внедрение индентора в образец.

Прибор 2033 ТИР состоит из корпуса, в котором монтируется механизм измерения силы и деформации. Через нижнее отверстие в корпусе проходит индентор, который крепится в резь- бовом отверстии рейки. В верхней части рейки закреплена опора, на винтовую часть которой навернута пружина сжатия. В корпусе имеется головка для крепления прибора на стойке.

При нажатии на испытуемую поверхность индентор через рейку передает усилие со- противления материала на пружину, деформируя ее. Перемещение индентора через рейку и зубчатую передачу передается на стрелку прибора, которая поворачивается на угол, выражен- ный на шкале в единицах твердости.

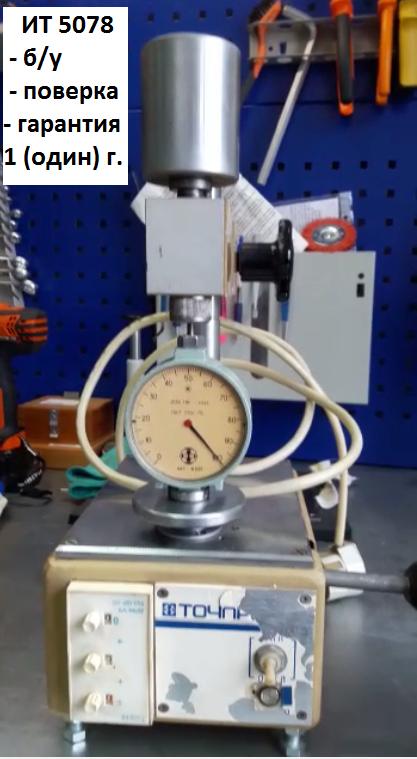

В состав модификации прибора ИТ5078 входит собственно прибор 2033 ТИР и на- стольное приспособление для его крепления. Настольное приспособление состоит из сварного основания, колонки и кронштейна, закрепленного на колонке. Имеется реле времени, позво- ляющее устанавливать необходимое время выдержки под нагрузкой. В основание также име- ется стол для установки образцов и рукоятка, для подъема образца до упора с индентором. На кронштейне размещается груз, обеспечивающий прижим образца.

Схема и описание работы твердомера:

Твердомер состоит из корпуса 5 и механизма измерения силы и деформации; механизм монтируют на плате 10 и крепят к корпусу тремя винтами. Через нижнее отверстие в корпусе 5 проходит индентор 18, который ввертывают в резьбовое отверстие рейки 11 и закрепляют в данном положении винтом 12.
Рейка 11 перемещается в шариковых направляющих кронштейна 3. В верхней части рейки закреплена опора 16, на винтовую часть ее навернута и опирается пружина сжатия 15. Верхний конец пружины 15 опирается на торец регулировочного винта 13.
При перемещении рейки 11 поворачивается трибка 2 с зубчатым колесом 1 и трибка 9 с насаженной на ее конец стрелкой 6. В корпус 5 ввинчена головка 4, служащая для нажатия на прибор при определении твёрдости и для присоединения твердомера к настольному приспособлению с постоянным усилием прижима к образцу.
При нажатии тведомера на испытуемую поверхность индентор 18 через рейку 11 и опору 16 передает усилие сопротивления материала на пружину 15, деформируя ее. Перемещение индентора передается через рейку 11 и зубчатую передачу на стрелку прибора, которая повертывается на определенный угол, выраженный на шкале единицами твердости.
При перемещении индентора до уровня опорной поверхности твердомера стрелка повертывается на 280°, что соответствует 100 делениям шкалы прибора.

ВАЖНО:

1. Все приборы для измерения твердости резины по Шору А модели 2033 ТИР выпуска до 2004г имеют межповерочный интервал 1 год, все твердомеры 2033 ТИР выпуска после 2004г имеют межповерочный интервал 6 месяцев.

2. Выпуск приборов для измерения твердости резины по Шору А модели 2033 ТИР прекращён в 2011г. после начала процедуры банкротства изготовителя АО "Точприбор", закончившейся в 2021 г. полной ликвидацией предприятия.
