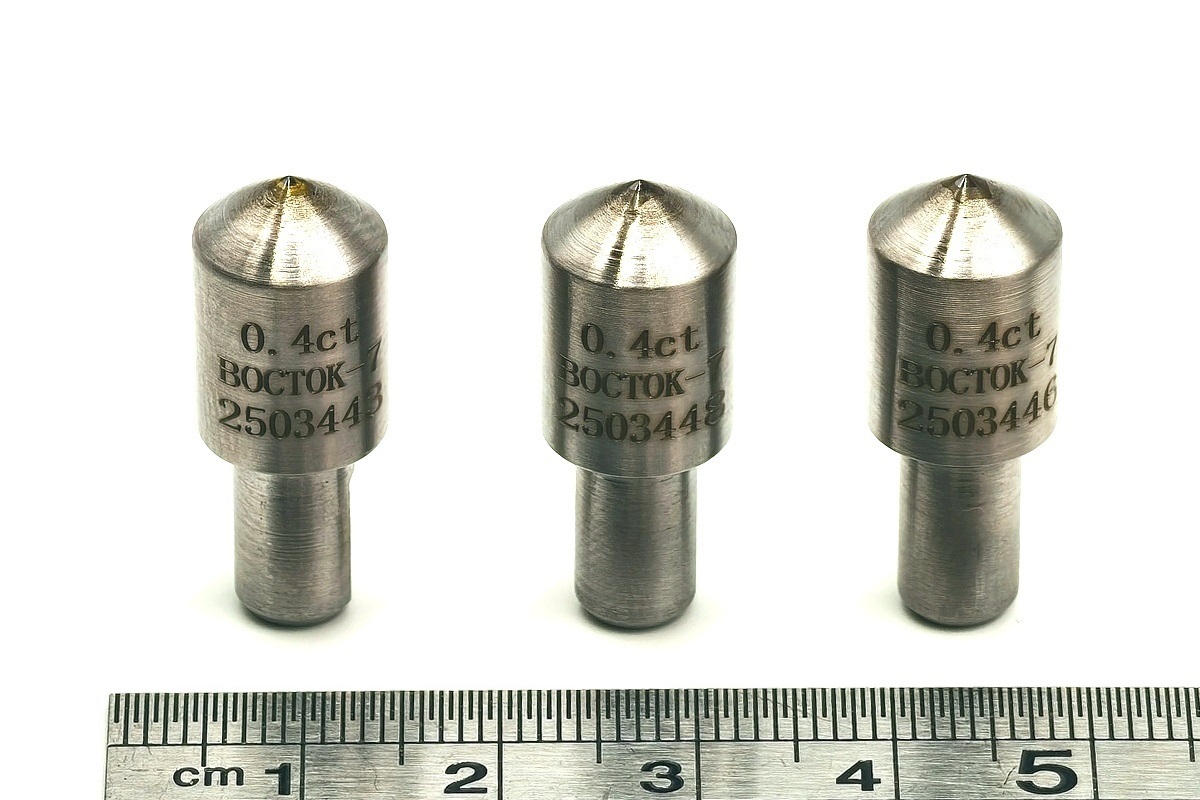

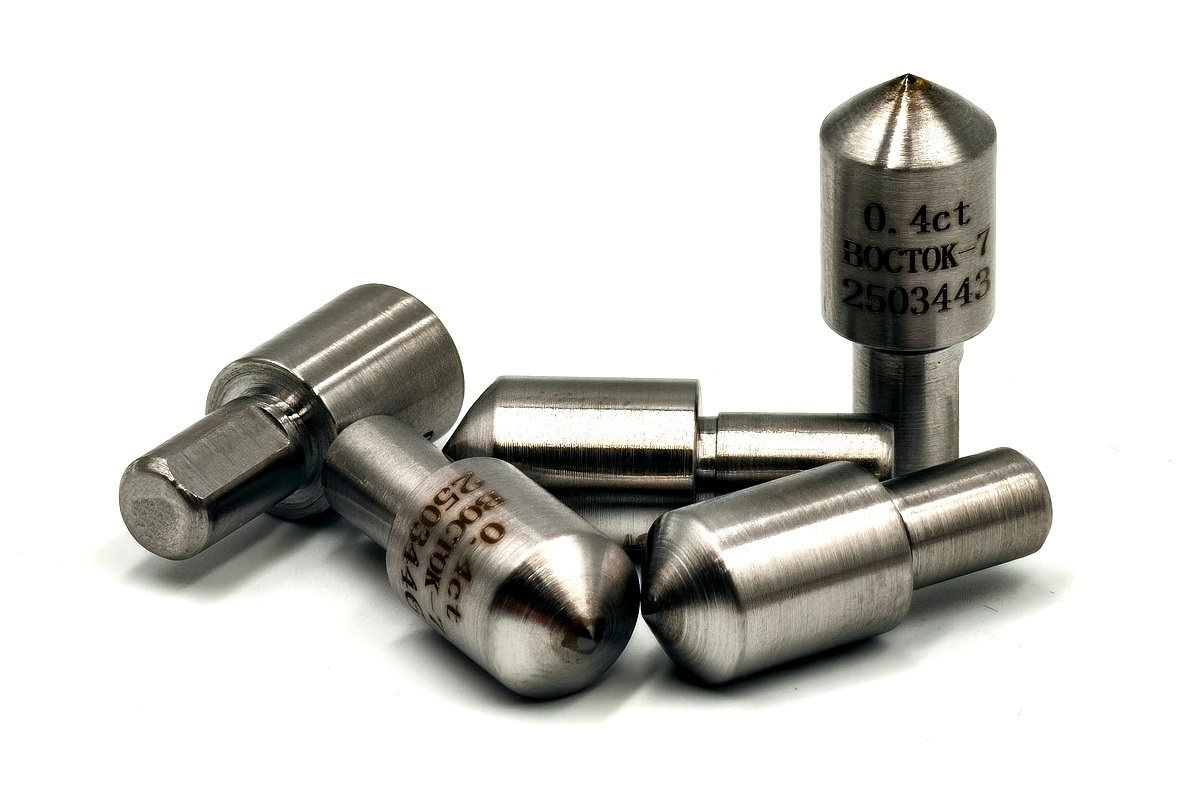

Наконечник алмазный тип НК 1 (0,4 ct) для твердомера Роквелл (конусный индентор)

Основные сведения о наконечниках типа НК в исполнении 1 (0,4 карата)

Изготовитель: ООО "Восток-7" (РФ).

Состояние: новое изделие.

Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.

Старый код товара: 000133

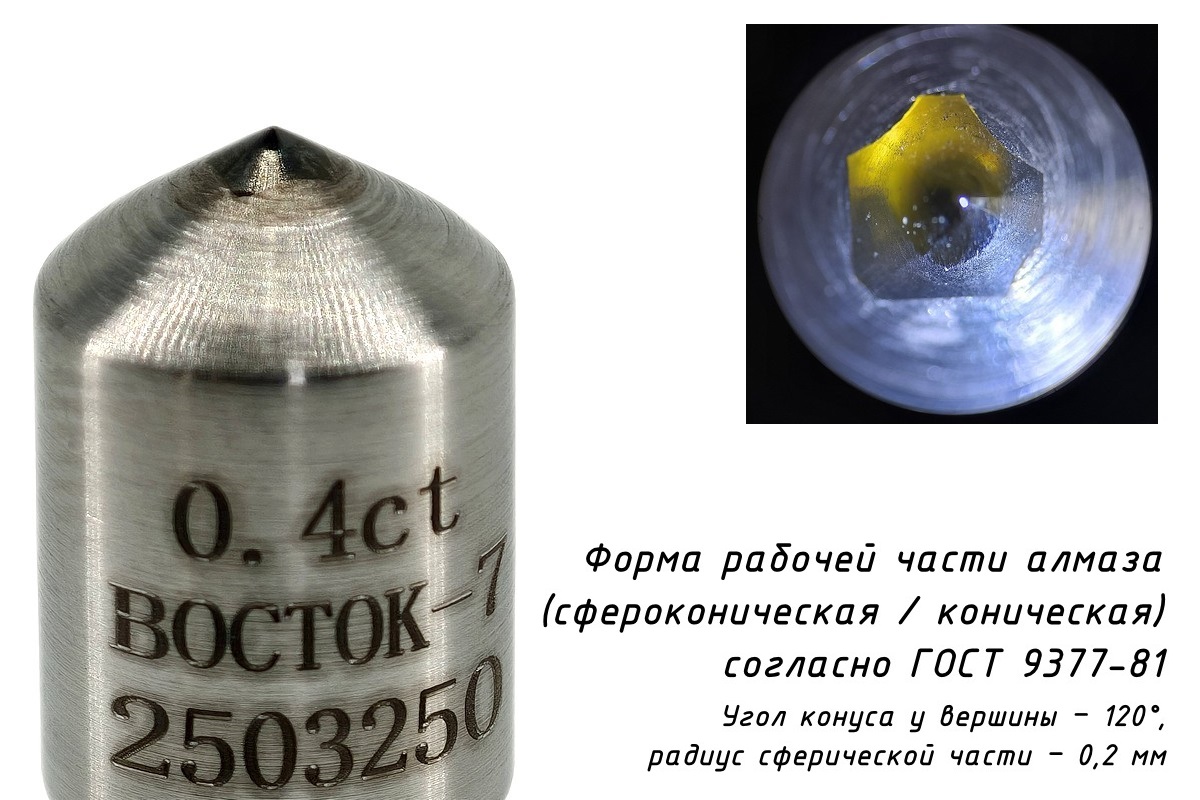

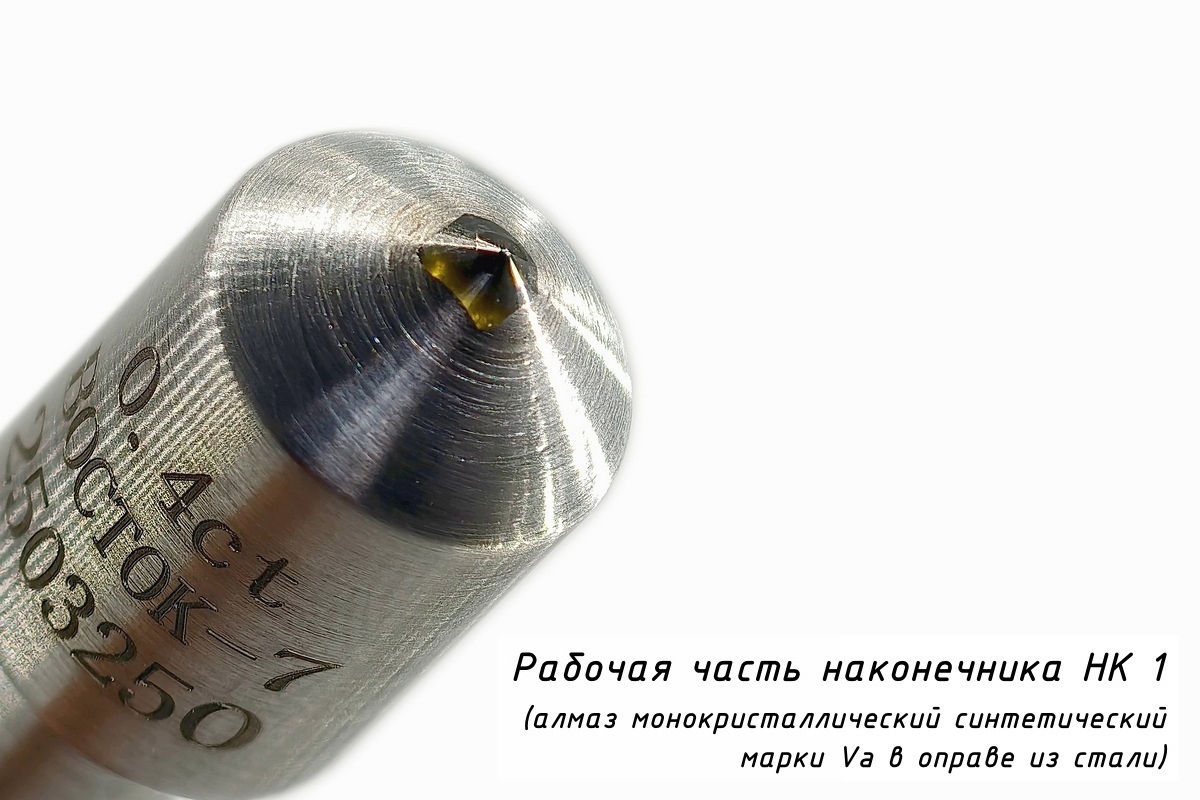

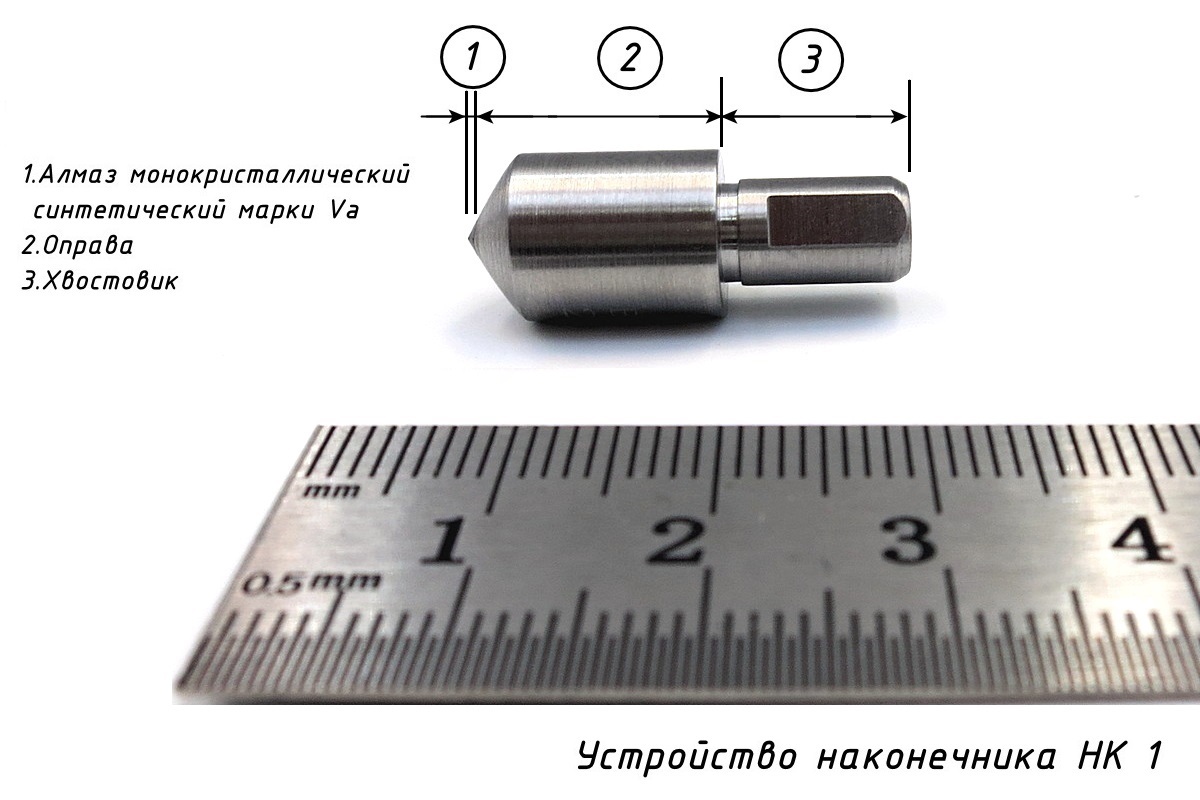

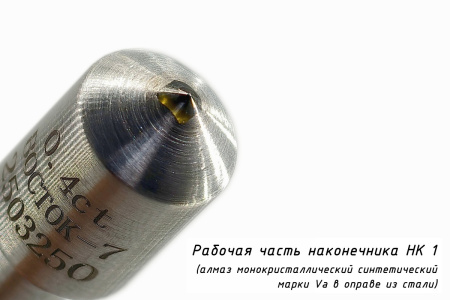

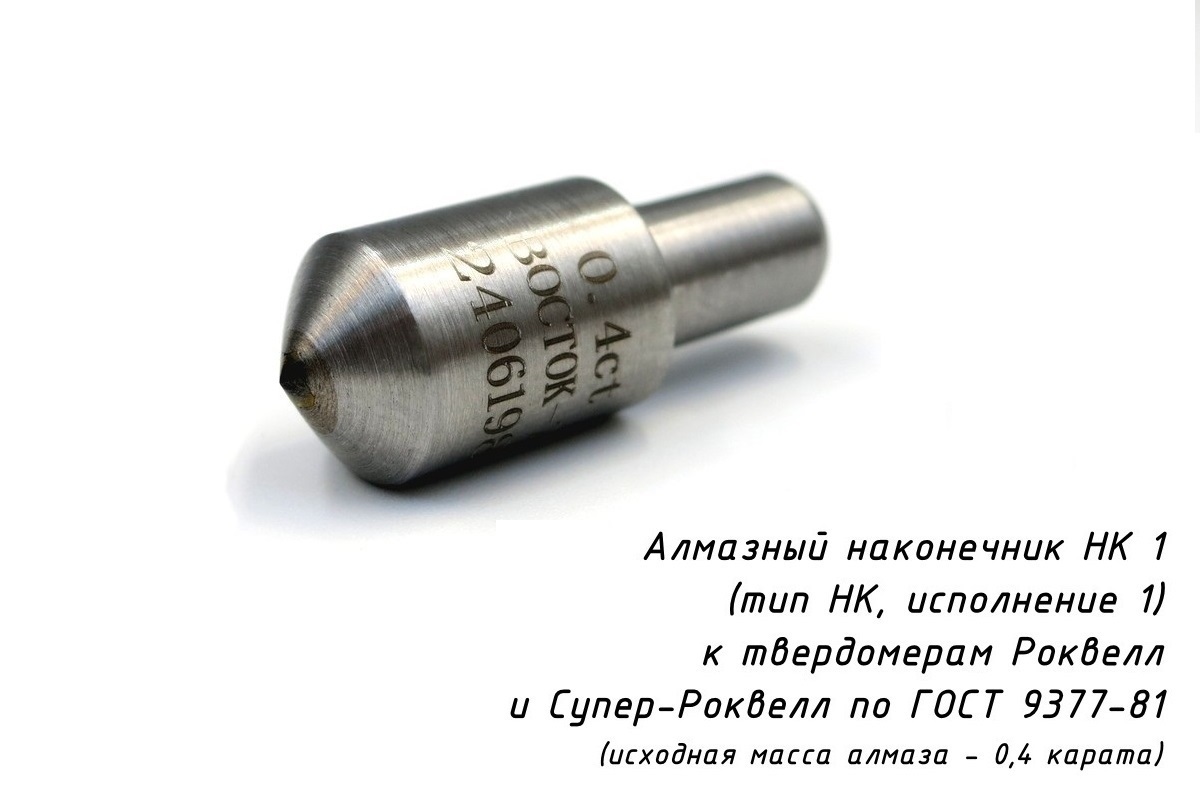

Наконечник алмазный НК 1 с алмазом исходной массы 0,4 карата — индентор с рабочей частью в виде конуса к приборам для измерения твёрдости по методу Роквелла и Супер-Роквелла. Наконечники изготовлены в соответствии с ГОСТ 9377-81 и прошли первичную поверку при выпуске из производства по ГОСТ 8.044-80.
Наконечники тип НК – в дополнение к проверке геометрических характеристик при калибровке алмазного индентора проходят «функциональный тест» по стандартам ISO 6508-2 и ASTM E-18: проводится проверка применимости индентора для различных уровней глубины отпечатка при различной испытательной нагрузке.

Конусный алмазный индентор твердомеров Роквелла: 4 уровня глубины отпечатка согласно описанию в стандарте ISO 6508

Твердомеры Роквелла, для которых подходит наконечник НК 1 (0,4 карата)

Наконечники алмазные тип НК 1 предназначены для приборов измерения твёрдости различных производителей, в т. ч. (но не исключительно):

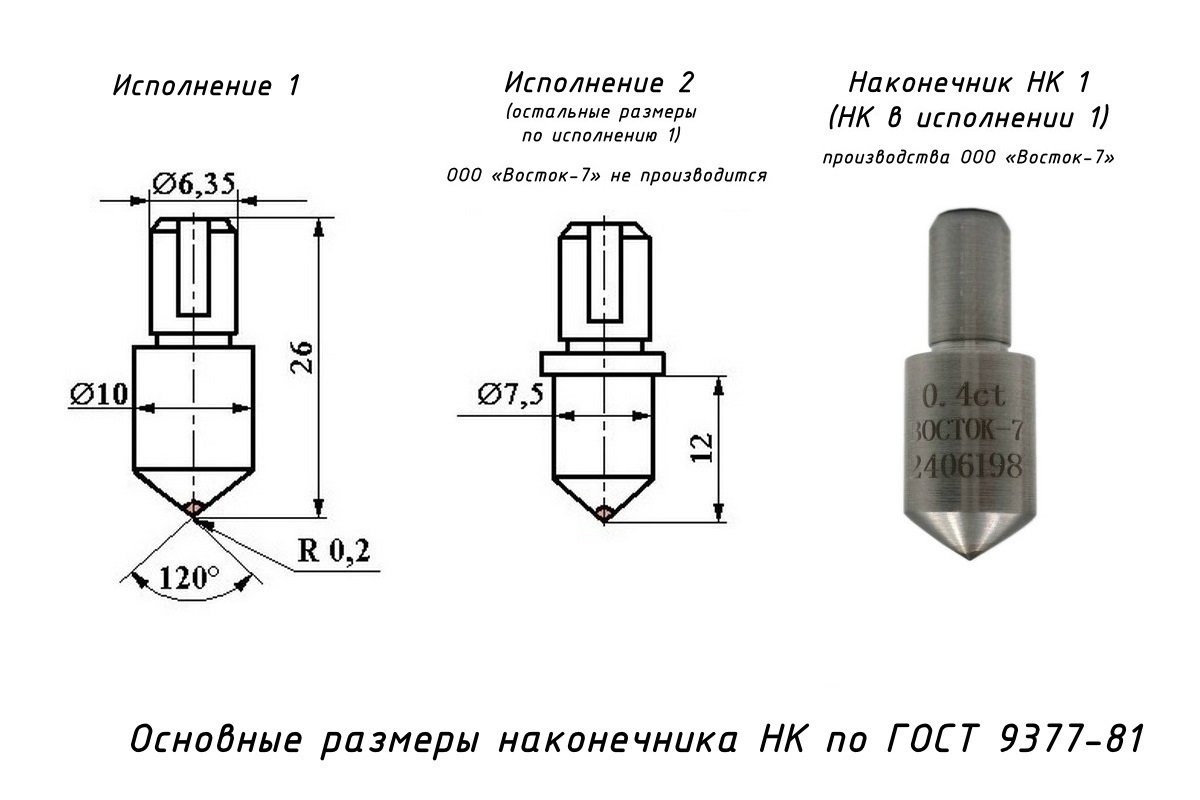

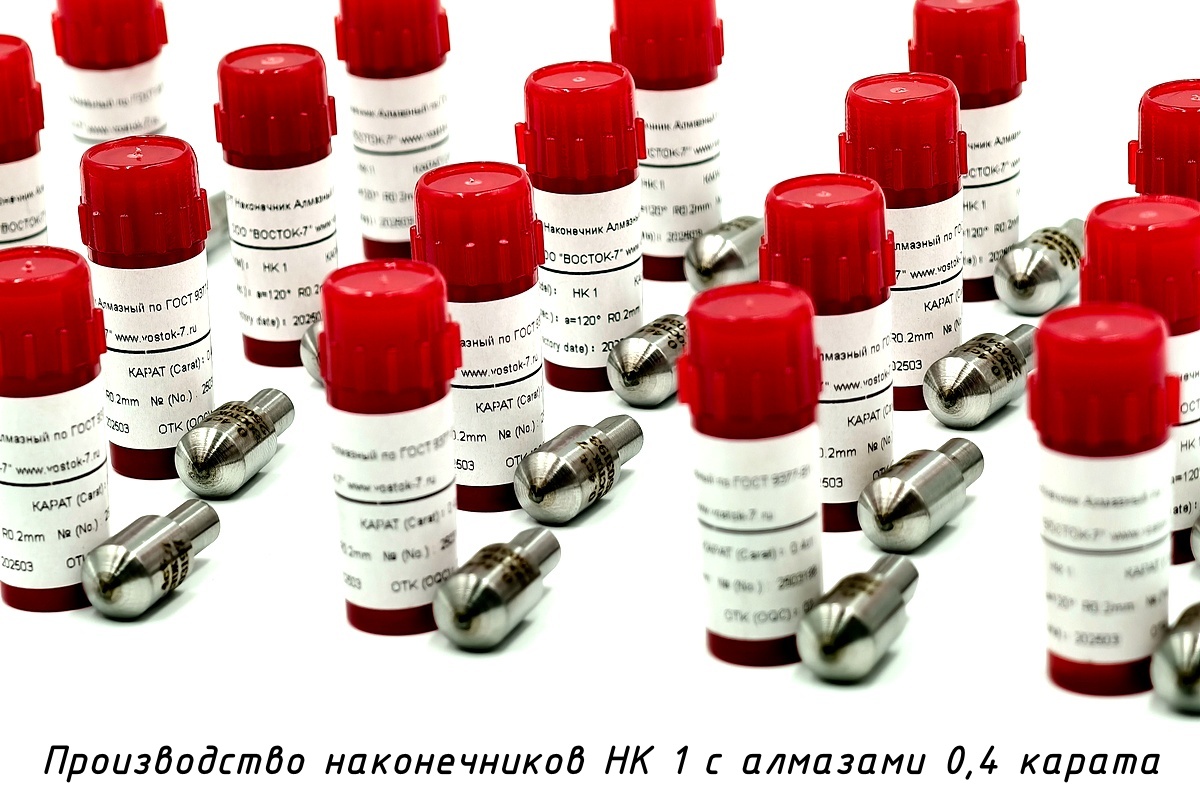

Линейка выпускаемых инденторов типа НК в исполнении 1 от "Восток-7"

Изображение	Исходная масса алмаза	Ссылка на наконечник
	0,2 карата	Наконечник алмазный НК 1 (0,2 карата)
	0,4 карата	Наконечник алмазный НК 1 (0,4 карата)
	0,6 карата	Наконечник алмазный НК 1 (0,6 карата)
	0,8 карата	Наконечник алмазный НК 1 (0,8 карата)
Внимание! Наконечники НК 2 (тип НК в исполнении 2) ООО "Восток-7" не производятся!

Наконечник алмазный тип НК 1 (0,4 карата) для твердомера Роквелл (конусный индентор) - производство "Восток-7"

Базовые моменты эксплуатации наконечника НК 1 (0,4 карата)

Размер алмаза должен выбираться, исходя из документации методики измерений. Также должны учитываться следующие рекомендации:
• Большой размер алмаза (0,80 ct) предпочтительнее использовать для измерения изделий с низкими значениями твёрдости (диапазон 25±5HRC). Допускается 5...10 восстановлений с помощью перешлифовки по ГОСТ 8.748-2011 *.
• Малый размер алмаза (0,20 ct) предпочтительнее использовать для измерения изделий со средними и высокими значениями твёрдости (диапазон ≥45±5HRC). Алмаз с исходной массой 0,2 карата не подлежит восстановлению с помощью перешлифовки по ГОСТ 8.748-2011 *.

• Состояние наконечника следует регулярно проверять на наличие дефектов и загрязнений. Для макродиапазона форму наконечников проверяют путём индентирования в эталонную меру твёрдости…
• В случае обнаружения дефектов наконечника его сертификат калибровки считается недействительным;
• Перешлифованные или каким-либо другим образом отремонтированные наконечники следует поверить заново."

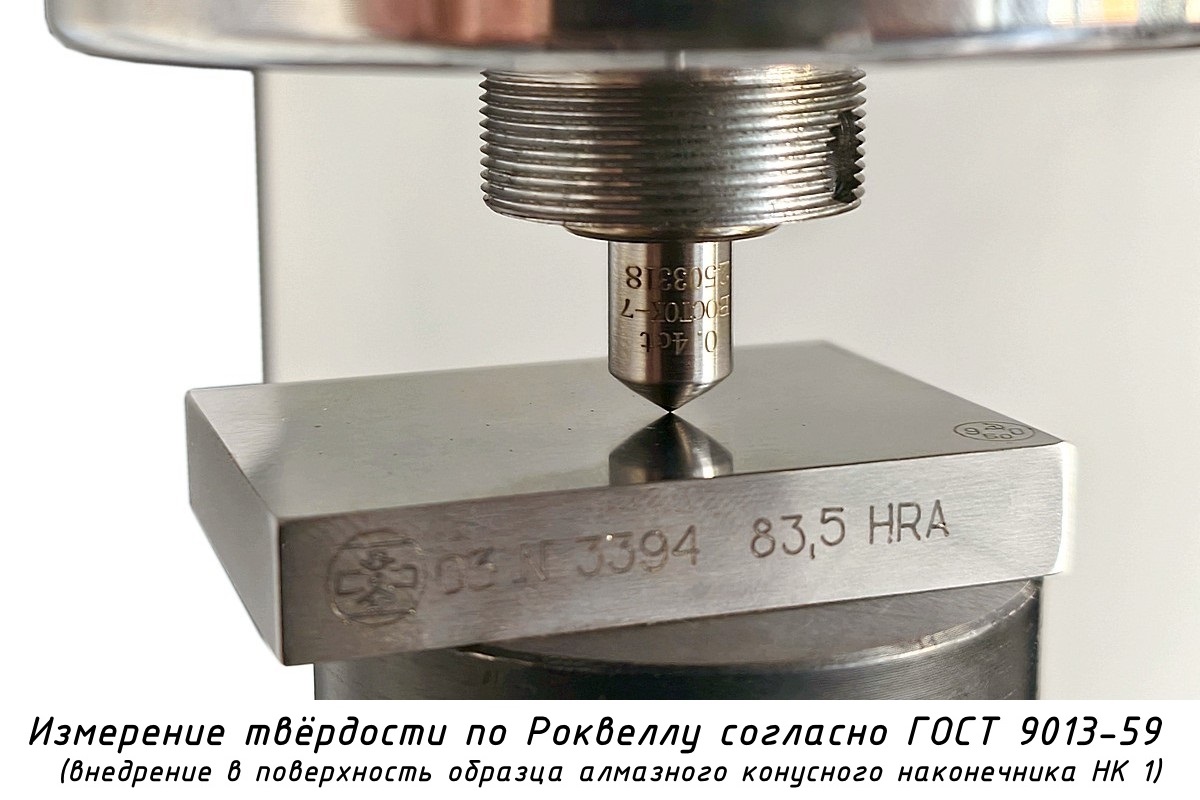

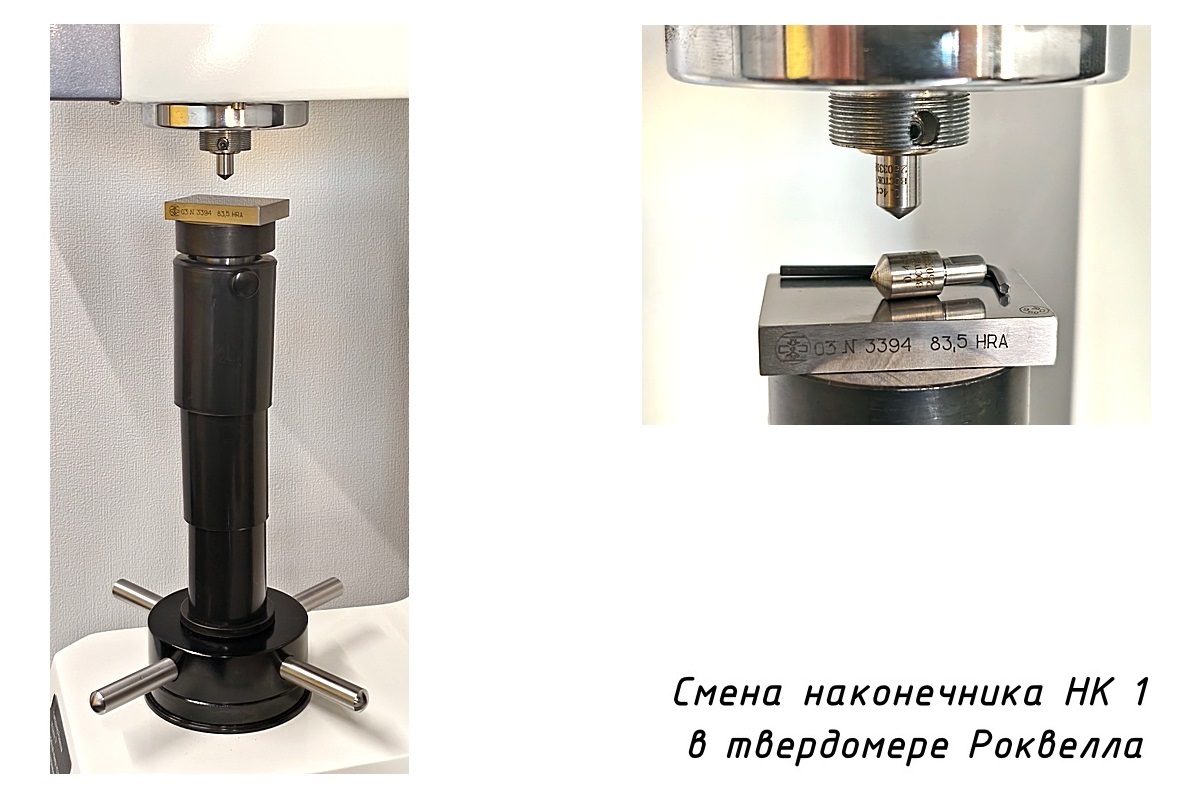

Рекомендуемый порядок установки (замены) индентора в приборах для измерения твёрдости (твердомерах стационарного и переносного типов)

1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином;
2. Ослабить винт фиксации индентора к шпинделю;
3. Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Важно: установить хвостовик индентора вглубь посадочного места до упора и обжать его, в противном случае при испытании может произойти смещение индентора и его повреждение;

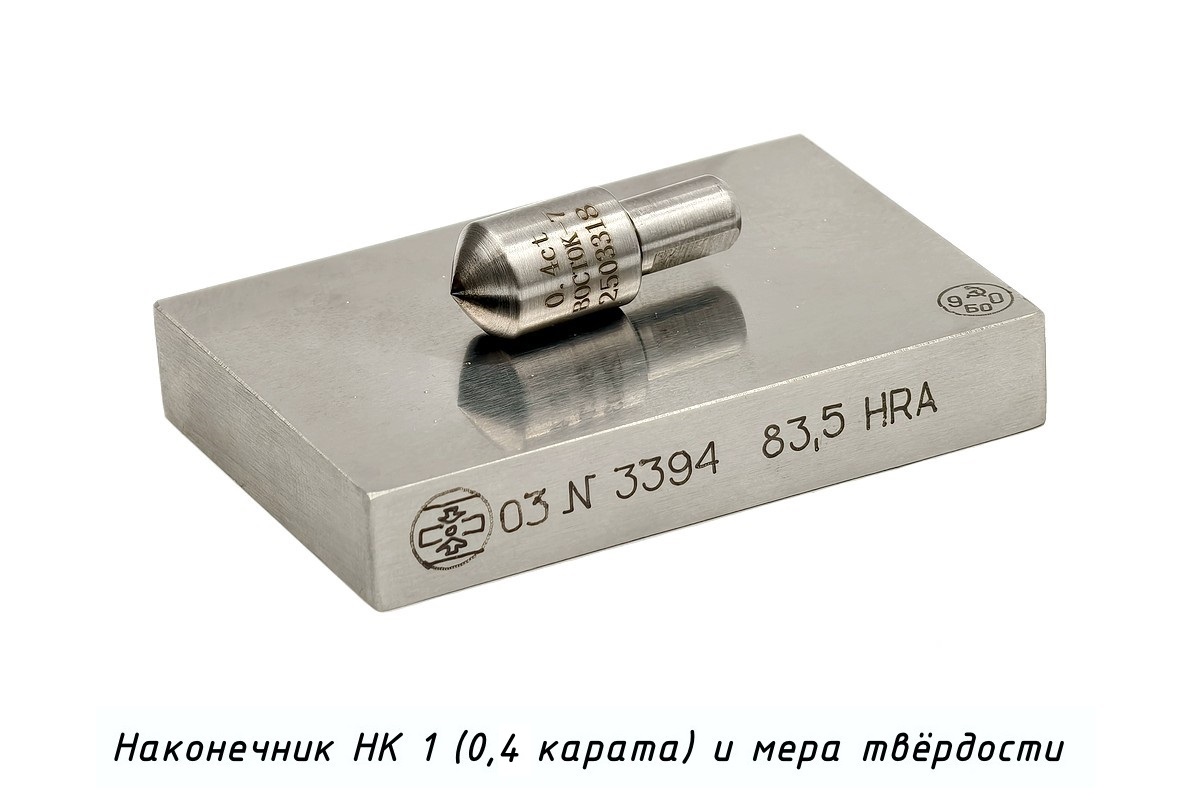

4. Разместить на предметном (измерительном / опорном) столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения;
5. Обжать индентор - для наконечника НК 1 0,4 карата - троекратно приложить основную нагрузку для укола индентором в различных местах рабочей поверхности меры твёрдости.
6. Закрутить винт фиксации индентора до упора.
7. Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения. Сравнить полученное твердомером среднее значение твёрдости со значением твёрдости, выгравированном на боковой поверхности эталонной меры твёрдости. Если полученное твердомером среднее значение твёрдости и значение эталонной меры твёрдости находятся в пределах допустимой погрешности (погрешность твердомера по паспорту изготовителя + погрешность меры твёрдости по паспорту изготовителя), то продолжить измерения твёрдости других контролируемых изделий. Если значение твёрдости, измеренное твердомером, и значение эталонной меры твёрдости выходят за пределы допустимой погрешности - необходимо произвести калибровку твердомера согласно инструкции изготовителя.
