Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Назначение средства измерений
Твердомеры Роквелла и Супер-Роквелла (далее – твердомеры) предназначены для измерений твёрдости по шкалам Роквелла ГОСТ 9013-59 и Супер-Роквелла ГОСТ 22975-78. Твердомеры осуществляют т. н. “прямое” измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79), некоторые модели позволяют измеренные результаты по шкалам Роквелла и Супер-Роквелла “переводить/конвертировать/пересчитывать” в шкалы Бринелля, Виккерса и Шора - т. н. “косвенное” определение твёрдости, корреляция по стандарту ASTM E-140.
Первые и пока единственные в РФ твердомеры, зарегистрированные в госреестре для измерений по шкалам твёрдости HRBW и HRTW!

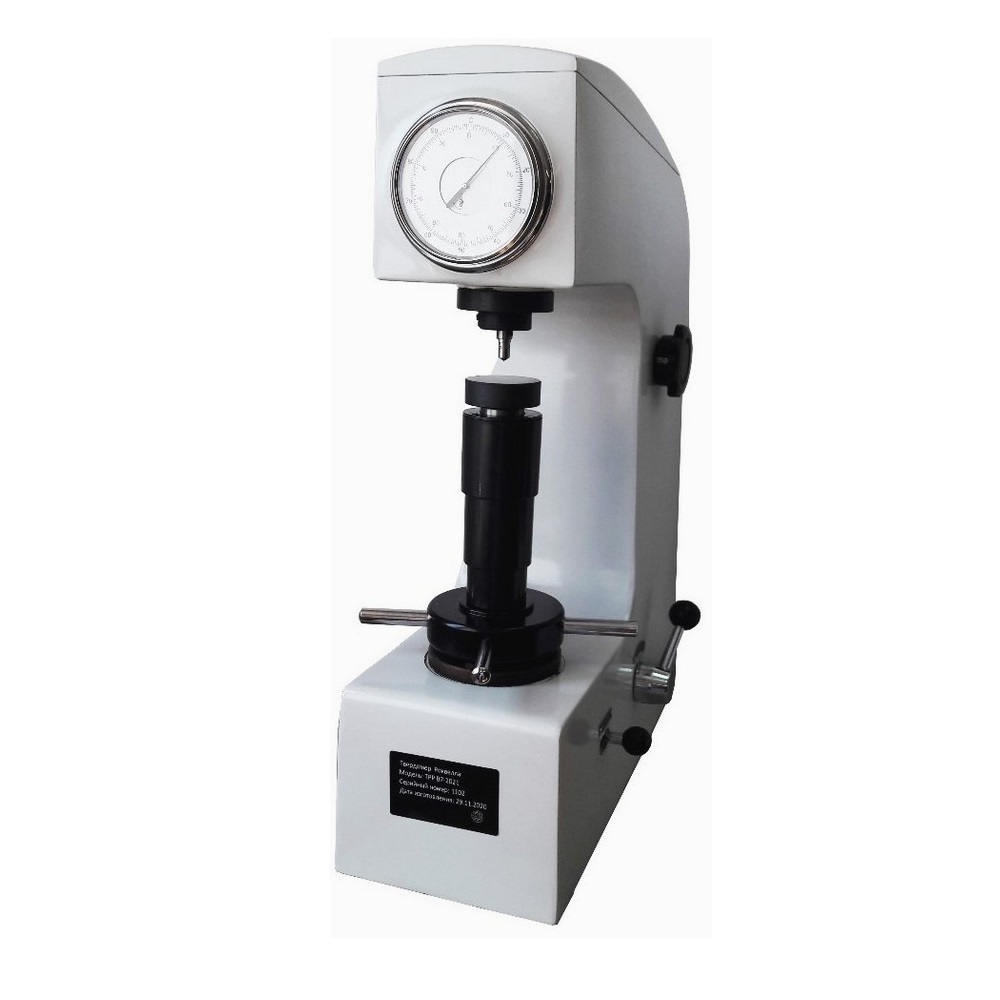

Твердомер ТРР – самая простая модель в линейке приборов по Роквеллу: аналоговый стационарный твердомер с ручным нагружением, предназначенный для измерения твёрдости различных материалов по методу Роквелла, оснащён аналоговым индикатором часового типа и не требует подключения к электрической сети - полностью ручное управление (условная расшифровка Твердомер Роквелла Ручной).
Благодаря простоте в эксплуатации стационарный твердомер ТРР может найти своё применение в самых различных отраслях промышленности и производства, а также в учебных заведениях различного уровня при подготовке специалистов.
Отличительные особенности модификации ТРР:

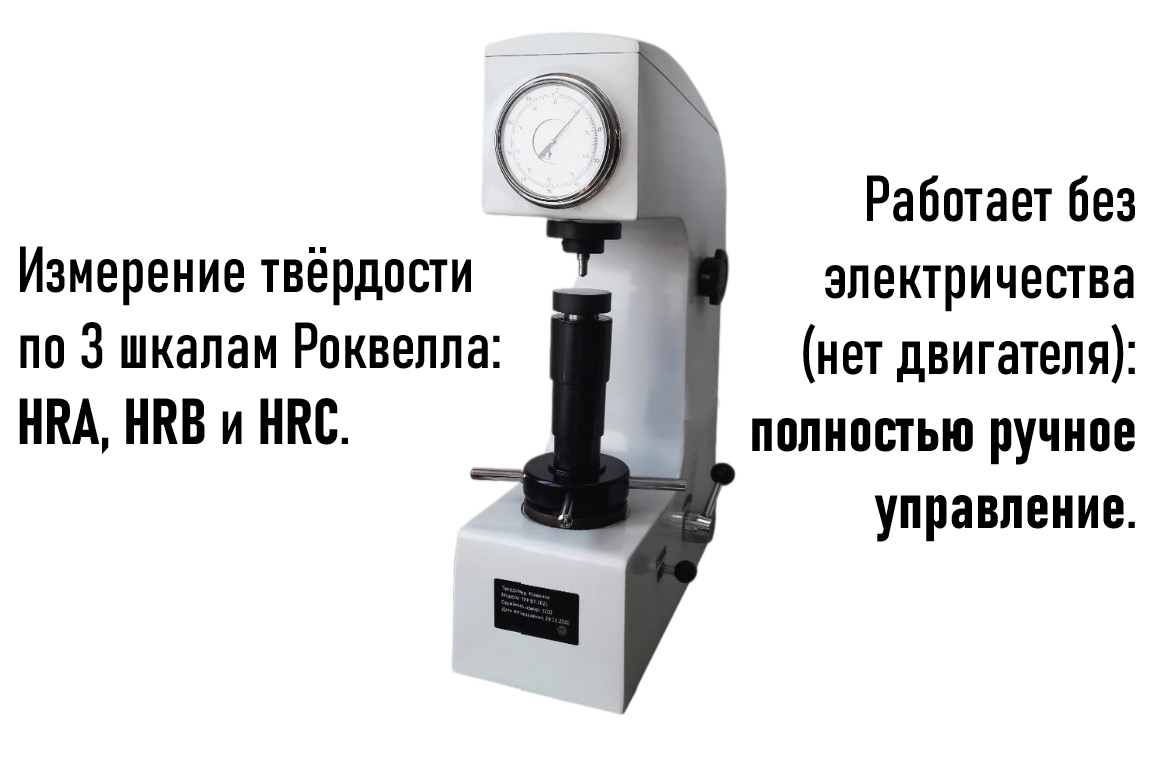

• “Прямое” измерение по 3 шкалам Роквелла: HRA, HRB и HRC.
• Простота и удобство в эксплуатации, обслуживании, изучении и обучении принципам работы твердомеров - идеально для учебных целей: профессиональные и высшие учебные заведения, а также производственные цеха с высокой степенью запылённости: простота конструкции позволяет быстро разобрать и очистить внутренности прибора.
• Высокая степень надёжности благодаря отсутствию электронных компонентов в конструкции твердомера - можно устанавливать в местах сильного электро-магнитного излучения и помех, не требует знаний в области электротехники при регулировке, настройке и ремонте прибора.
• Отсутствие необходимости подключения к электрической сети - можно размещать в любой части помещения без привязки к наличию электророзеток, размещать в помещениях с повышенной влажностью воздуха без опасений поражения персонала электрическим током.

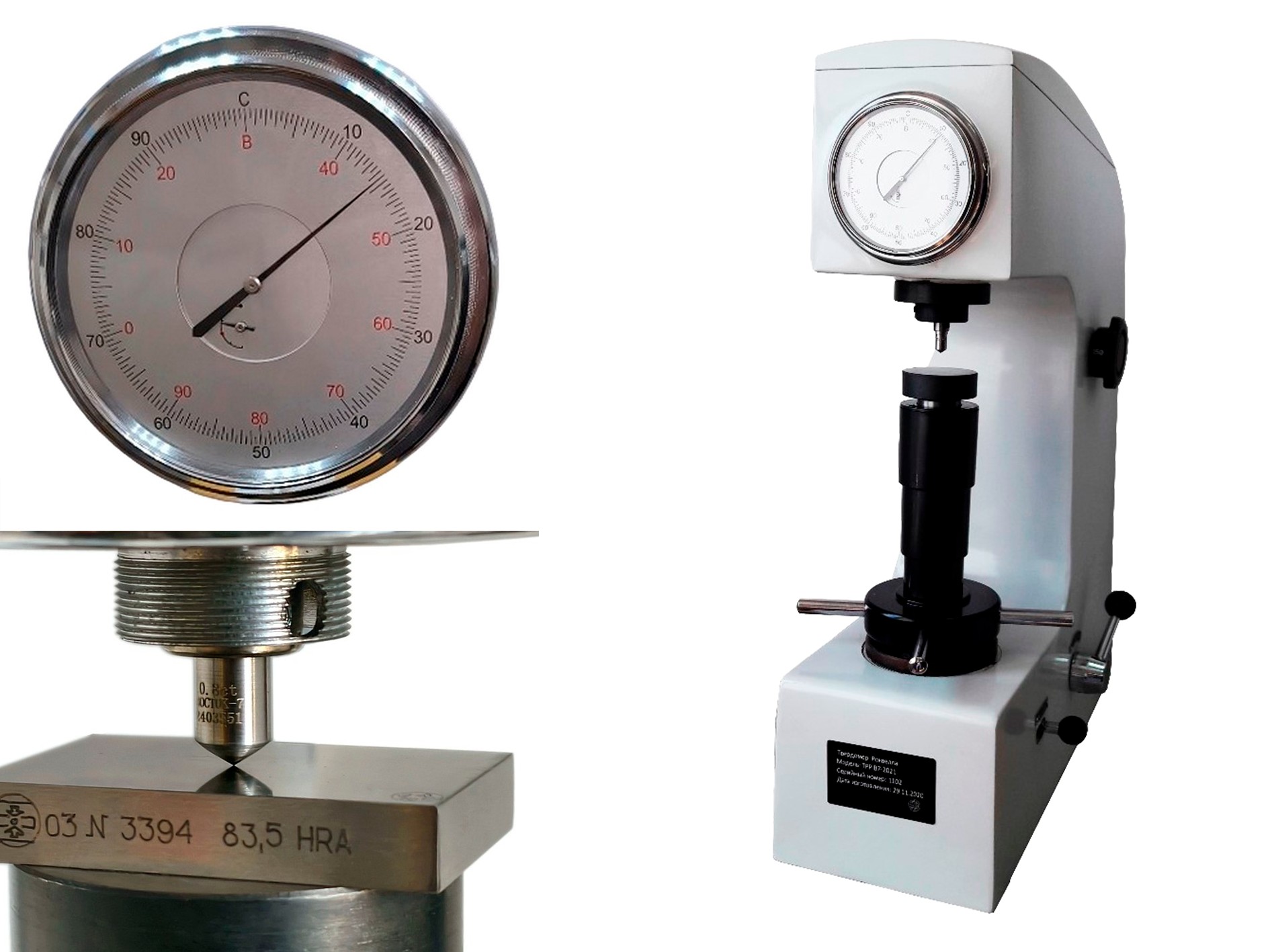

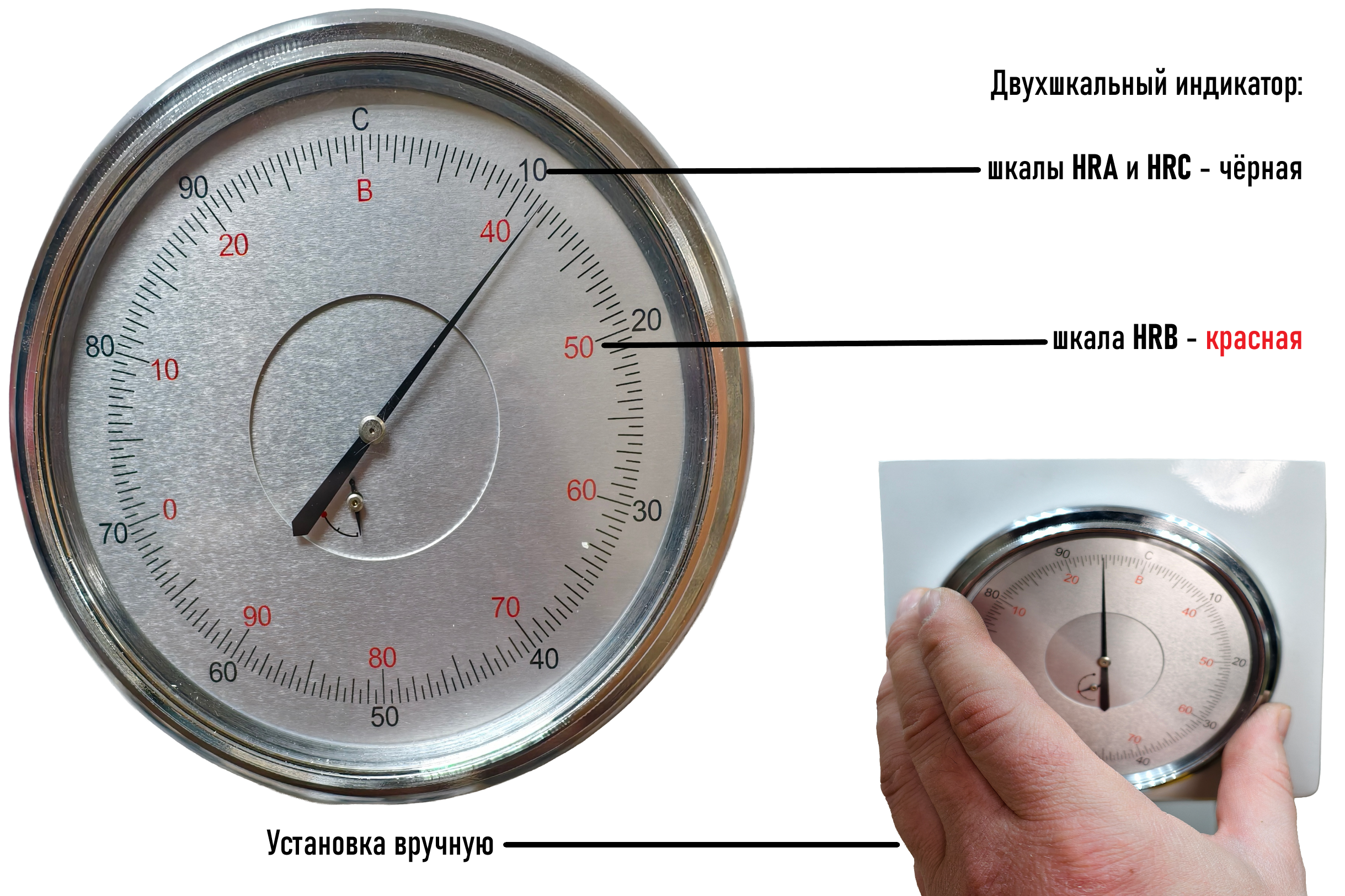

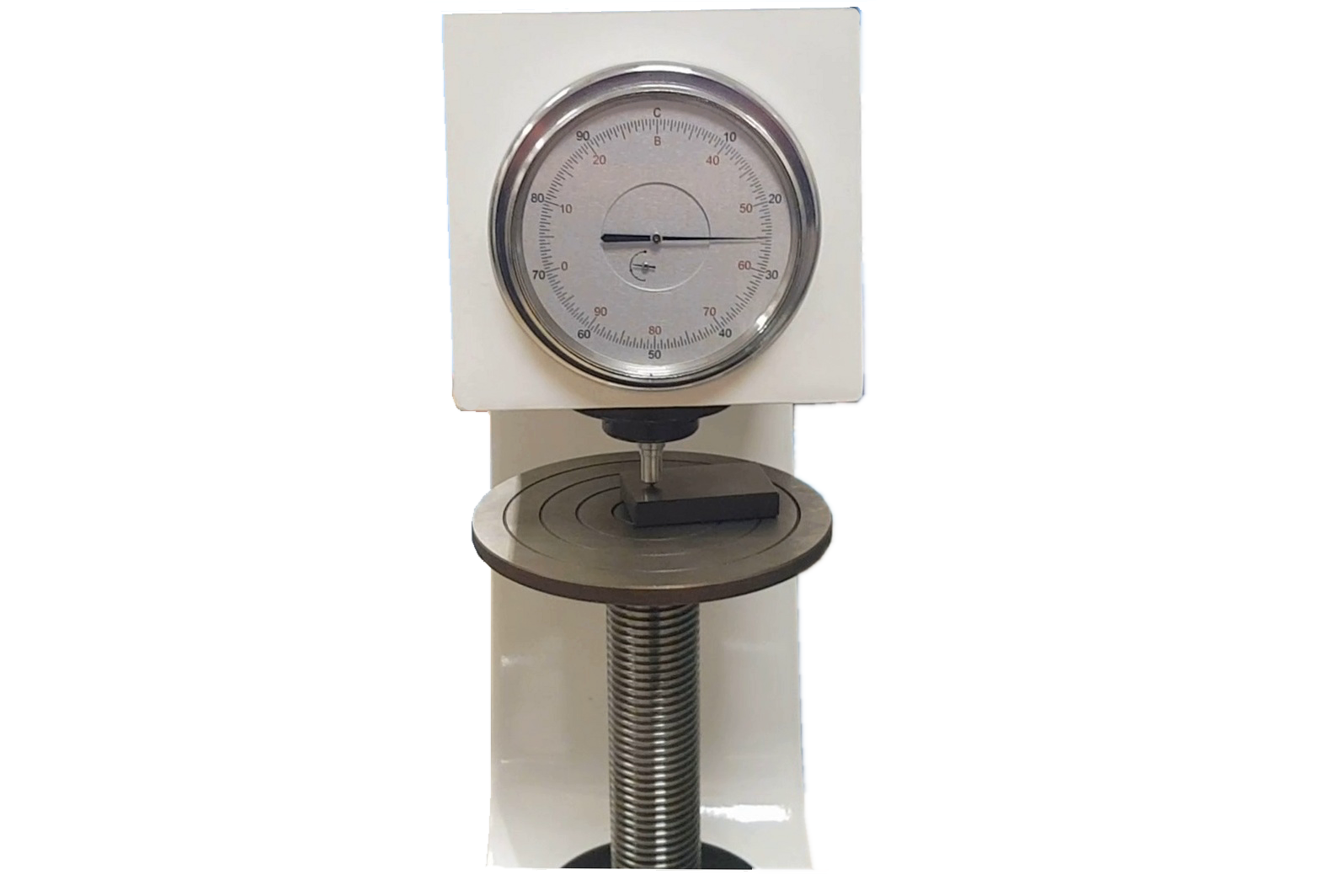

• Отсчётное устройство - аналоговое со стрелочным указателем.
Наличие: Товар в наличии. Количество товара: 5 шт. Срок отгрузки с поверкой: 4-7 дней
Доставка завтра - 390 ₽
Технические характеристики Твердомера Роквелла стационарного ТРР (ГРСИ 85094-22)
|
Наименование характеристики |
Значение |
|
Тип приложения, выдержки и снятия нагрузки |
Ручной (рычажный) |
|
Тип переключения нагрузки |
Ручной |
|
Тип индикатора |
Аналоговый (стрелочный индикатор часового типа) |
|
Диапазон измерений твёрдости – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF(W) от 30 до 94 HRG(W) |
|
Пределы допускаемой абсолютной погрешности измерений HRA HRB(W) HRC HRD HRF(W) HRG(W) |
±1,2 ±2,0 ±1,0 ±2,0 ±2,5 ±4,5 |
|
Дискретность индикатора (шаг шкалы измерения) |
0,5 |
|
Основная испытательная нагрузка, Н (кгс) |
588,4 (60); 980,7 (100); 1471(150) |
|
Пределы допускаемой относительной погрешности осн. нагрузки, % |
±0,5 |
|
Предварительная нагрузка, Н (кгс) |
98,07 (10) |
|
Пределы допускаемой относительной погрешности предв. нагрузки, % |
±0,66 |
|
Диапазон времени выдержки, с |
от 0 до 99 |
|
Связь с компьютером, передача данных |
– |
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
108 170 |
|
Расстояние от центра индентора до стенки прибора (зев) |
130 |
|
Габаритные размеры, мм, не более -длина -ширина -высота |
480 240 630 |
|
Масса, кг, не более |
65 |
|
Электропитание, В/Гц/Вт |
не требуется |
|
Гарантийный срок, лет, не менее |
1 |
|
Средний срок службы, лет, не менее |
10 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28 до 80 от 84 до 106,7 |
Сравнительные технические характеристики Твердомера Роквелла стационарного ТРР (ручного, для металлов) и других моделей твердомеров Восток-7
|
Наименование характеристики |
Значение |
||||||
|
Модель твердомера |
|||||||
|
Тип приложения, выдержки и снятия нагрузки |
Ручной (рычажный) |
Автоматический (рычажный с электродвигателем) |
Автоматический (сервопривод) |
Ручной (рычажный) |
|||
|
Тип переключения нагрузки |
Ручной |
Автоматический |
Ручной |
||||
|
Тип индикатора |
Аналоговый (стрелочный индикатор часового типа) |
Цифровой (ЖК-дисплей 5,5”) |
Цифровой (сенсорный дисплей 8”) |
Аналоговый (стрелочный индикатор часового типа) |
|||
|
Связь с компьютером, передача данных |
– |
– (по заказу) |
RS232/USB |
– |
|||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для металлов |
HRA, HRB(W), HRC, HRD, HRF(W), HRG(W) |
– |
|||||
|
Диапазон определения твердости по шкалам Роквелла для металлов |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF(W) от 30 до 94 HRG(W) |
– |
|||||
|
Пределы допускаемой абсолютной погрешности определения твёрдости по шкалам Роквелла для металлов HRA HRB(W) HRC HRD HRF(W) HRG(W) |
±1,2 ±2,0 ±1,0 ±2,0 ±2,5 ±4,5 |
– |
|||||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
HRE(W), HRH(W), HRK(W), HRL(W), HRM(W), HRP(W), HRR(W), HRS(W), HRV(W) |
– |
||||
|
Диапазон определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
от 70 до 100 HRE(W) от 80 до 100 HRH(W) от 40 до 100 HRK(W) от 50 до 115 HRL(W) от 50 до 115 HRM(W) от 50 до 115 HRR(W) от 50 до 115 HRS(W) от 50 до 115 HRV(W) |
– |
||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров HRE(W) HRH(W) HRK(W) HRL(W) HRM(W) HRR(W) HRS(W) HRV(W) |
– |
±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 |
– |
||||
|
Шкалы твердости – "косвенное" измерение твёрдости индикативно: программа справочно пересчитывает измеренные значения HR в другие шкалы. |
– |
Роквелл: HRA, HRB(W), HRC, HRD, HRF(W) Супер-Роквелл: HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W) Бринелль: HB Виккерс: HV Шор D: HS |
– |
||||
|
Шкалы твердости Супер-Роквелла – "прямое" измерение твёрдости по методу Супер-Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79). |
– |
HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W), HR15W(W), HR30W(W), HR45W(W), HR15X(W), HR30X(W), HR45X(W), HR15Y(W), HR30Y(W), HR45Y(W) |
|||||
|
Диапазон определения твердости по шкалам Супер-Роквелла |
– |
от 70 до 94 HR15N от 42 до 86 HR30N от 20 до 78 HR45N от 62 до 93 HR15T(W) от 15 до 82 HR30T(W) от 10 до 72 HR45T(W) от 0 до 100 HR15W(W) от 0 до 100 HR30W(W) от 0 до 100 HR45W(W) от 0 до 100 HR15X(W) от 0 до 100 HR30X(W) от 0 до 100 HR45X(W) от 0 до 100 HR15Y(W) от 0 до 100 HR30Y(W) от 0 до 100 HR45Y(W) |
|||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Супер-Роквелла HR15N HR30N HR45N HR15T(W) HR30T(W) HR45T(W) HR15W(W) HR30W(W) HR45W(W) HR15X(W) 100 HR30X(W) 100 HR45X(W) HR15Y(W) HR30Y(W) HR45Y(W) |
– |
±2,0 ±1,0 ±2,0 ±3,0 ±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 |
|||||
|
Диапазон времени выдержки, с |
от 0 до 99 |
||||||
|
Связь с компьютером, передача данных |
– |
– |
– (по заказу) |
RS232/USB |
– |
||
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
108 170 |
120 200 |
120 210 |
104 180 |
120 200 |
||
|
Расстояние от центра индентора до стенки прибора (глубина зева) |
130 |
135 |
160 |
160 |
135 |
||
|
Габаритные размеры, мм, не более -длина -ширина -высота |
480 240 630 |
450 200 670 |
520 220 710 |
550 230 750 |
450 200 670 |
||
|
Масса, кг, не более |
65 |
70 |
80 |
70 |
|||
|
Электропитание, В/Гц/Вт |
- |
220/50/400 |
|||||
|
Гарантийный срок, лет, не менее |
1 |
||||||
|
Средний срок службы, лет, не менее |
10 |
||||||
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28
до 80
от 84 до 106,7 |
||||||
Комплектность поставки стационарного твердомера Роквелла ТРР (ручного, для металлов)
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
модель по заказу |
1 шт. |
|
Индентор ø 1,588 мм* |
|
1 шт. |
|
Индентор ø 3,175 мм* |
|
1 шт. |
|
Индентор ø 6,35 мм* |
|
1 шт. |
|
Индентор ø 12,7 мм* |
|
1 шт. |
|
Алмазный наконечник* |
|
1 шт. |
|
Паспорт |
Восток-7-ПС |
1 экз. |
|
Руководство по эксплуатации |
Восток-7-РЭ |
1 экз. |
|
*по согласованию с заказчиком. Полная документация представлена в разделе "Упаковочный лист" Руководства по эксплуатации. |
||

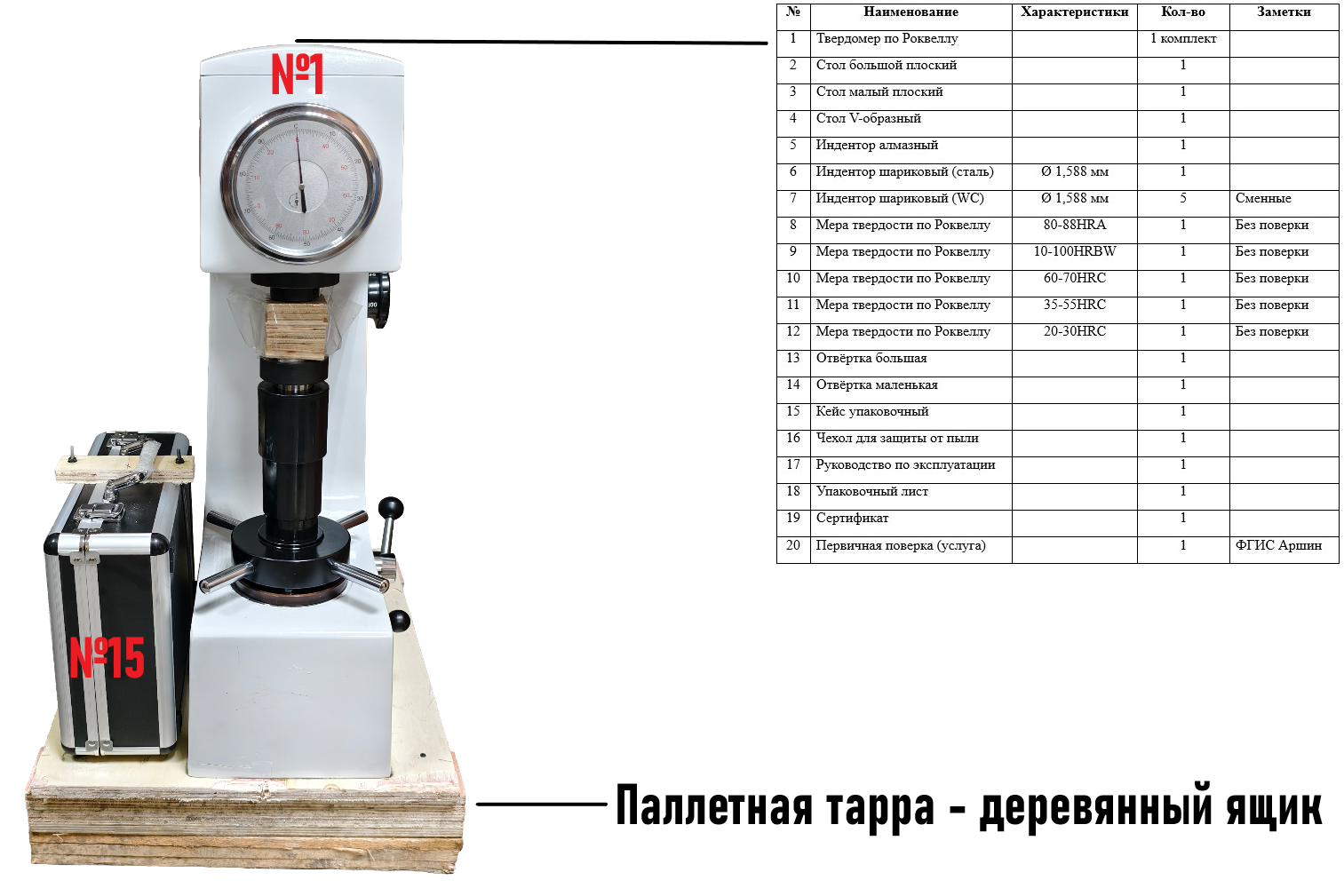

Упаковочный лист стационарного твердомера Роквелла ТРР
| Модель ТРР - упаковочный лист | ||||
|
№ |
Наименование |
Характеристики |
Кол-во |
Заметки |
|
1 |
Твердомер по Роквеллу |
|
1 комплект |
|
|
2 |
Стол большой плоский |
|
1 |
|
|
3 |
Стол малый плоский |
|
1 |
|
|
4 |
Стол V-образный |
|
1 |
|
|
5 |
Индентор алмазный |
|
1 |
|
|
6 |
Индентор шариковый (сталь) |
Ø 1,588 мм |
1 |
|
|
7 |
Шарик к индентору (WC) |
Ø 1,588 мм |
1 |
Сменные |
|
8 |
Мера твердости по Роквеллу |
80-88HRA |
1 |
Без поверки |
|
9 |
Мера твердости по Роквеллу |
10-100HRBW |
1 |
Без поверки |
|
10 |
Мера твердости по Роквеллу |
60-70HRC |
1 |
Без поверки |
|
11 |
Мера твердости по Роквеллу |
35-55HRC |
1 |
Без поверки |
|
12 |
Мера твердости по Роквеллу |
20-30HRC |
1 |
Без поверки |
|
13 |
Отвёртка большая |
|
1 |
|
|
14 |
Отвёртка маленькая |
|
1 |
|
|
15 |
Кейс упаковочный |
|
1 |
|
|
16 |
Чехол для защиты от пыли |
|
1 |
|
|
17 |
Руководство по эксплуатации |
|
1 |
|
|
18 |
Упаковочный лист |
|
1 |
|
|
19 |
Сертификат |
|
1 |
|
|
20 |
Первичная поверка (услуга) |
|
1 |
ФГИС Аршин |

Комплектность поставки Твердомера Роквелла стационарного ТРР (ручного механического без двигателя)

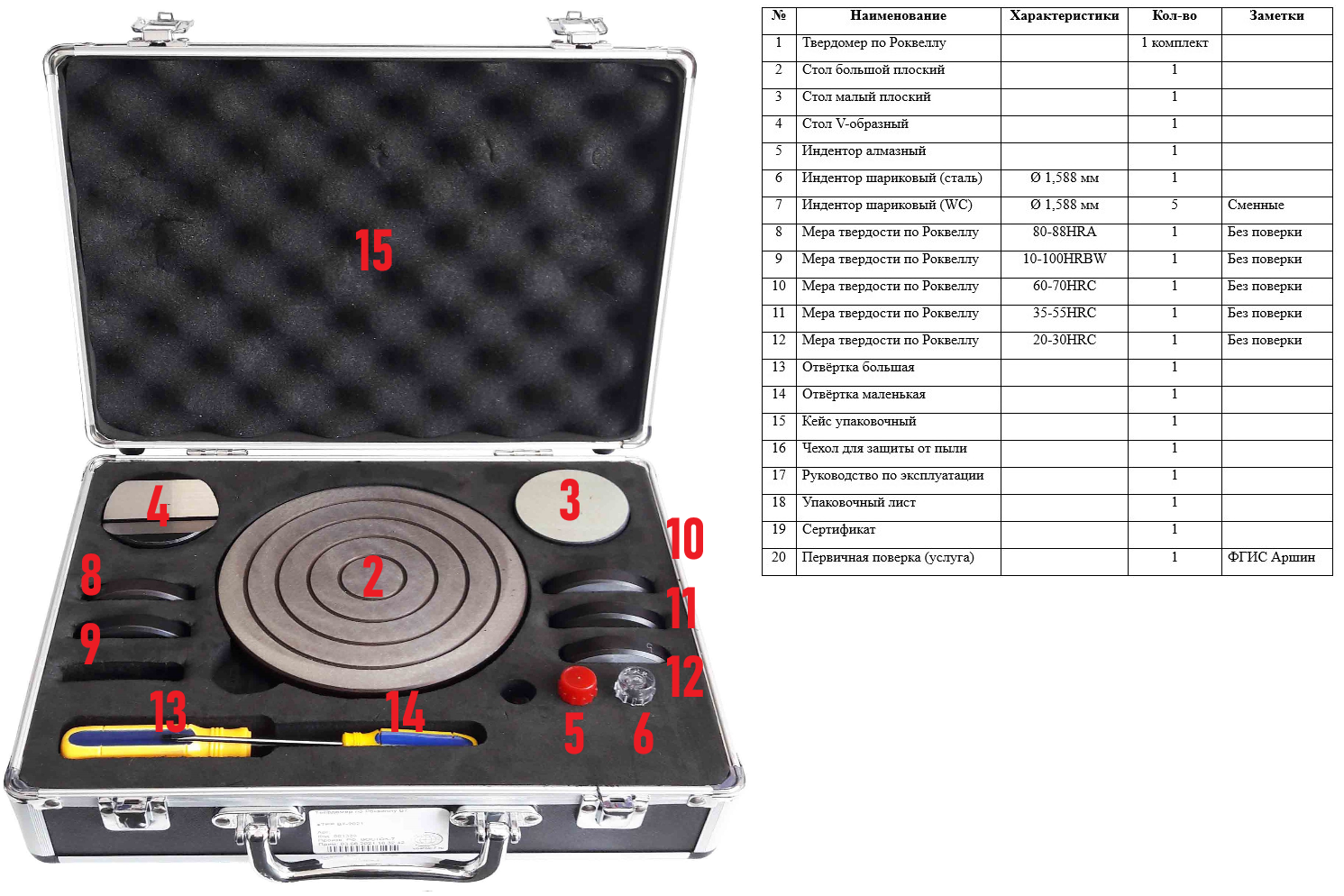

Кейс с принадлежностями стационарного ручного твердомера Роквелла ТРР
Cтационарный твердомер Роквелла ТРР (справочная информация)
| Название материала | Скачать PDF | |
| 1 | Техническая спецификация стационарного твердомера Роквелла ТРР | Готовится... |
| 2 | Стационарные твердомеры Роквелла и Супер-Роквелла Восток-7 (ТРР, ТРД, ТРМ, ТР, ТРС). Руководство по эксплуатации. 2026-v1 |
|
| 3 | Сравнение характеристик: Стационарные твердомеры Роквелла и Супер-Роквелла производства "Восток-7" (2025 год) |
|
| 4 | Характеристики: Наконечники (инденторы) и меры твёрдости к твердомерам Роквелла и Супер-Роквелла производства "Восток-7" (2025 год) |
|
| 5 | Таблица выбора наконечников (инденторов) для твердомеров Роквелла и Супер-Роквелла по шкалам и нагрузкам (2026) |
|
| 6 | Таблица выбора исходной массы (каратности) алмазов наконечников НК 1 для измерений по шкале Роквелла HRC (2026) |
|
| 7 | Каталог средств измерений производства "Восток-7" (2025 год) |
|
| * Примечание: Некоторые данные в информационных материалах 2025 года могли устареть (например, изменился № для заказа или форма изделия). Уточняйте у менеджеров и инженеров компании "Восток-7" | ||
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 85094-22 |
| Российская Федерация, ОАО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КТРМ | |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| Декларация о соответствии требованиям ТР ЕАЭС (ТР ТС) |
ЕАЭС RU Д-RU.РА04.В.65675/24 |
Основные сведения о стационарном твердомере Роквелла ТРР
Изготовитель: ООО "Восток-7" (РФ).
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

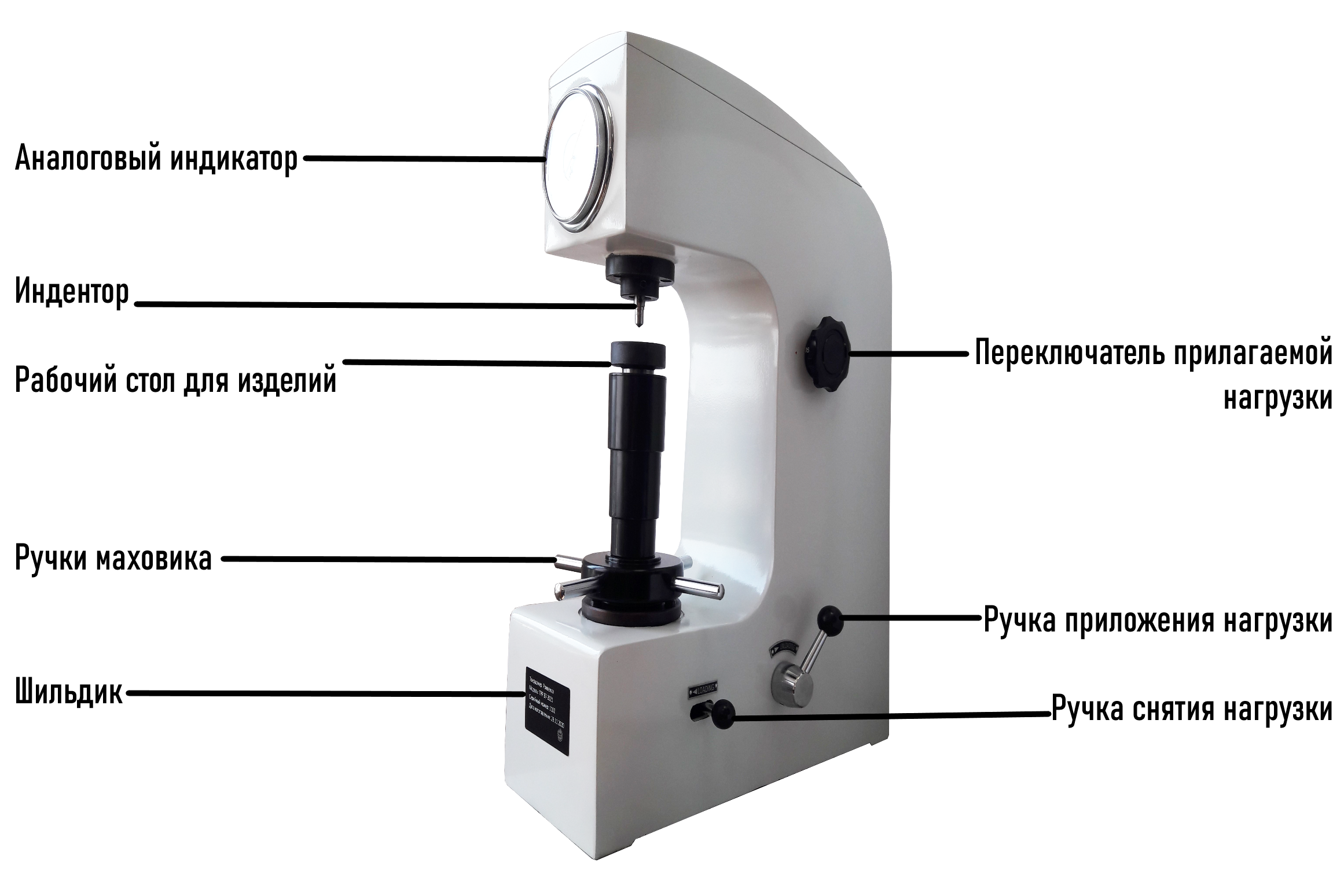

Модель ТРР – стационарный твердомер с ручным (рычажным) нагружением и стрелочным аналоговым индикатором для измерения твёрдости металлов методом Роквелла по шкалам HRA, HRB и HRC. Самая простая модель в линейке твердомеров по Роквеллу и Супер-Роквеллу Восток-7: без двигателя и других электронных компонентов (работает без электрической сети) – полностью ручное управление (ТРР условная расшифровка Твердомер Роквелла Ручной). Отличительные особенности:
- Является средством измерения утверждённого типа, зарегистрированным в Государственном реестре средств измерений РФ (Росстандарт ГРСИ №85094–22), в Государственном реестре обеспечения единства измерений Казахстана (КазСтандарт ГСИ РК №KZ.02.03.024284-2025/85094–22) от зарегистрированного в Федеральном Агентстве по техническому регулированию и метрологии производителя «Восток-7» (№120СИ0023400319).
- "Прямое" измерение твёрдости по 3 шкалам Роквелла: HRA, HRB и HRC с метрологическим подтверждением – твердомер поставляется с поверкой.
- "Прямое" измерение твёрдости по 3 шкалам Роквелла: HRD, HRE и HRF без поверки.

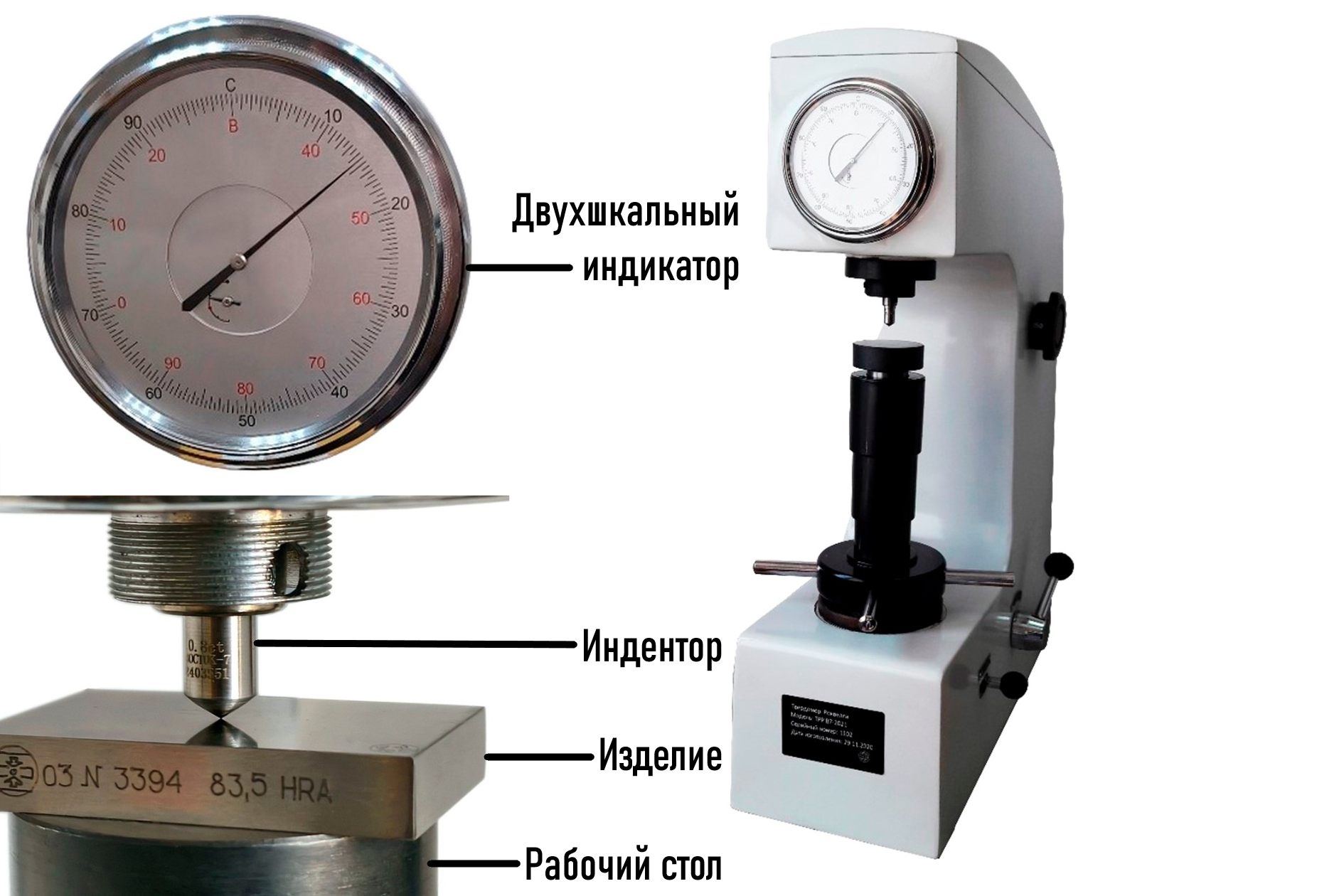

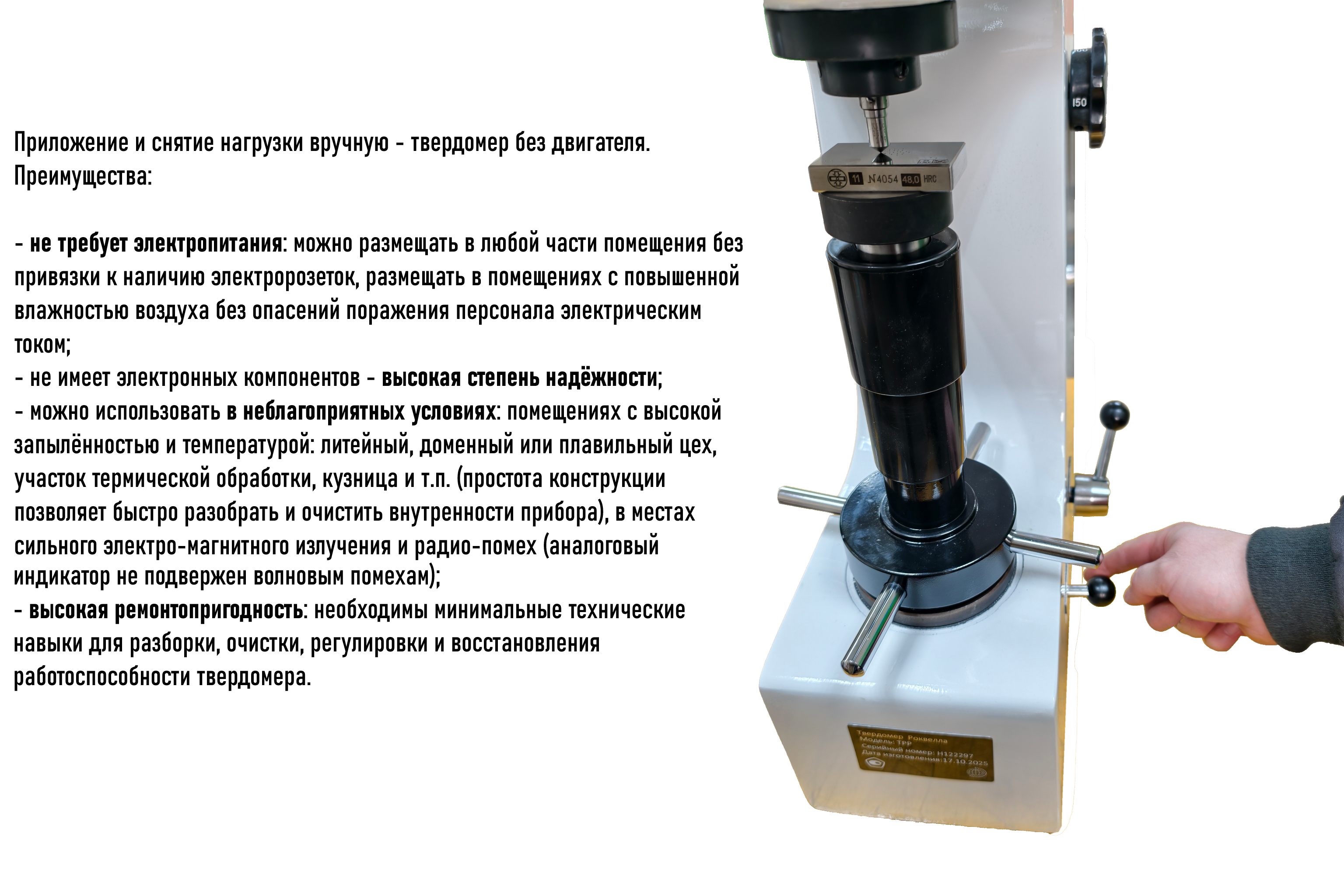

- Простейшая конструкция: приложение/снятие нагрузки рукой и отображение результата на аналоговом индикаторе часового типа со стрелкой, дискретность (шаг шкалы измерения) 0,5 единицы.

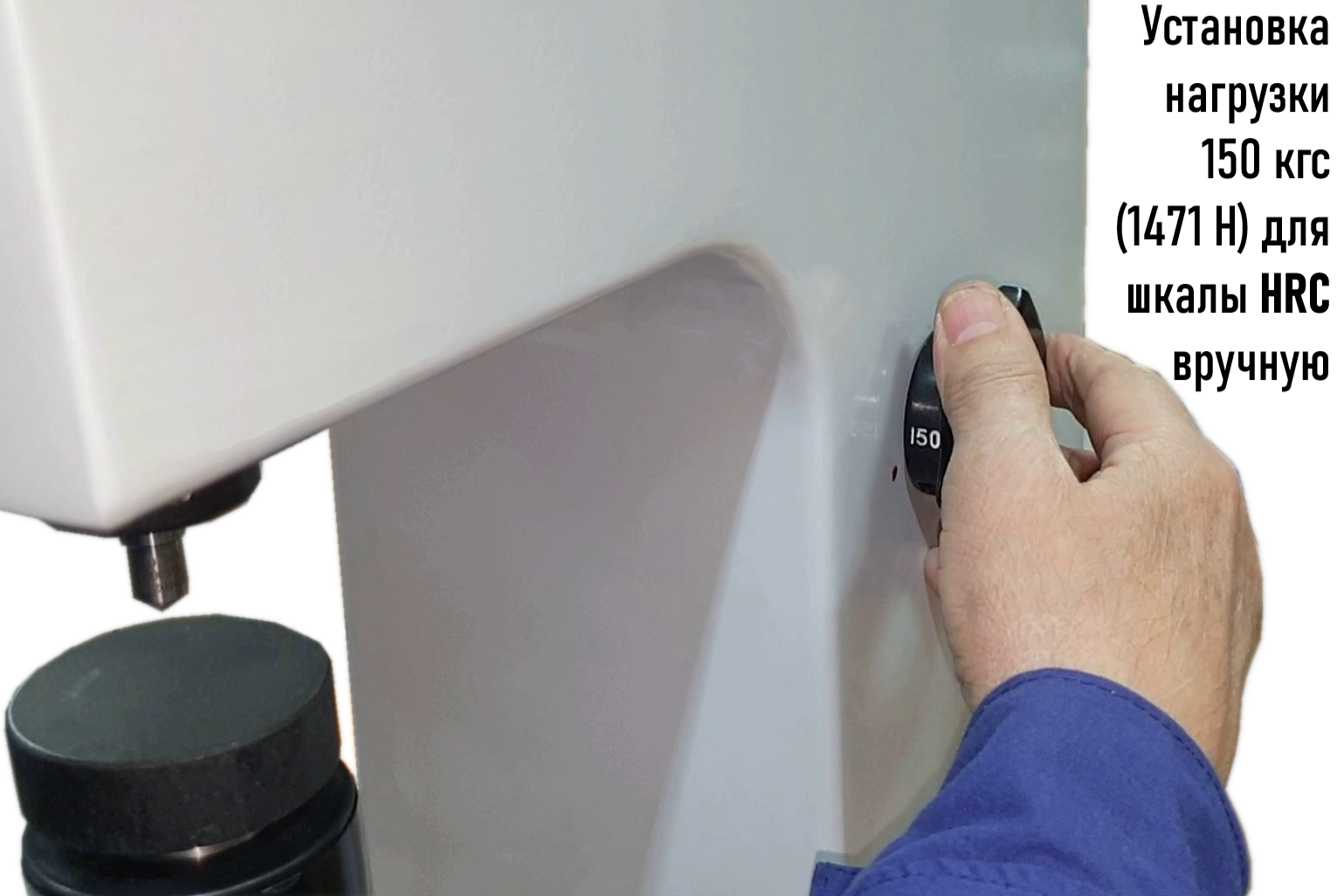

- Механический твердомер с набором различных грузов, приложение/снятие нагрузки вручную и механический переключатель испытательной нагрузки (грузов) вручную не требует электропитания – можно размещать в любой части помещения без привязки к наличию электророзеток, размещать в помещениях с повышенной влажностью воздуха без опасений поражения персонала электрическим током.
- Механический твердомер не имеет электронных компонентов - высокая степень надёжности.
- Максимально простой в эксплуатации и обслуживании с минимальной ценой среди стационарных твердомеров.
- Можно использовать в неблагоприятных условиях - помещениях с высокой запылённостью и температурой: литейный, доменный или плавильный цех, участок термической обработки, кузница и т. п. (простота конструкции позволяет быстро разобрать и очистить внутренности прибора), в местах сильного электромагнитного излучения и радиопомех (аналоговый индикатор не подвержен волновым помехам).
- Простота и низкая цена привлекательны для производств с небольшим количеством замеров твёрдости и идеальны для учебных заведений различного уровня при подготовке специалистов (простота конструкции позволяет разбирать и демонстрировать устройство твердомера без риска повреждения прибора).
- Высокая ремонтопригодность: необходимы минимальные технические навыки для разборки, очистки, регулировки и восстановления работоспособности твердомера.
- Максимальная высота и глубина контролируемого изделия: 170*130 мм.
- Дополнительно (по заказу) инденторы всех типоразмеров к твердомерам Роквелл и Супер-Роквелл: алмазные тип НК-1 и наконечники шариковые (D 1,588 мм / 3,175 мм / 6,35 мм / 12,7 мм).
- Дополнительно (по заказу) меры твёрдости Роквелл (МТР: HRA, HRB, HRC) и Супер-Роквелл (МТСР: HRN, HRT), Бринелля и Польди (МТБ и МТП: HB), Виккерса (МТВ: HV).
- Дополнительно (по заказу) лабораторные материалы и оборудование для подготовки образца к измерению твёрдости: станки отрезные, прессы вырубные и лабораторные, станки шлифовально-полировальные, микроскопы отсчётные и металлографические, шлифовальная бумага, полировальная ткань, абразивы, дозаторы суспензий и др. расходные материалы.
- Дополнительно (по заказу) тиски с V-образными пазами для жёсткой фиксации изделий цилиндрической и сферической формы в горизонтальной и вертикальной плоскостях.
- Первые и пока единственные в РФ твердомеры, зарегистрированные в госреестре для измерений по шкалам твёрдости HRB(W)!
ДЕМОНСТРАЦИЯ: для детального ознакомления со всеми возможностями этого средства измерений можно приехать к нам в офис и опробовать его непосредственно на ваших изделиях или же вы можете прислать эти изделия к нам, а мы проведём на нём измерения и скажем подходит ли оно для решения ваших задач, либо необходимо использовать средство измерения другого типа. Также для ознакомления рекомендуется скачать Инструкцию по эксплуатации (паспорт) из вкладки "Документация".
Технические характеристики Твердомера Роквелла стационарного ТРР (ГРСИ 85094-22)
|
Наименование характеристики |
Значение |
|
Тип приложения, выдержки и снятия нагрузки |
Ручной (рычажный) |
|
Тип переключения нагрузки |
Ручной |
|
Тип индикатора |
Аналоговый (стрелочный индикатор часового типа) |
|
Диапазон измерений твёрдости – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF(W) от 30 до 94 HRG(W) |
|
Пределы допускаемой абсолютной погрешности измерений HRA HRB(W) HRC HRD HRF(W) HRG(W) |
±1,2 ±2,0 ±1,0 ±2,0 ±2,5 ±4,5 |
|
Дискретность индикатора (шаг шкалы измерения) |
0,5 |
|
Основная испытательная нагрузка, Н (кгс) |
588,4 (60); 980,7 (100); 1471(150) |
|
Пределы допускаемой относительной погрешности осн. нагрузки, % |
±0,5 |
|
Предварительная нагрузка, Н (кгс) |
98,07 (10) |
|
Пределы допускаемой относительной погрешности предв. нагрузки, % |
±0,66 |
|
Диапазон времени выдержки, с |
от 0 до 99 |
|
Связь с компьютером, передача данных |
– |
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
108 170 |
|
Расстояние от центра индентора до стенки прибора (зев) |
130 |
|
Габаритные размеры, мм, не более -длина -ширина -высота |
480 240 630 |
|
Масса, кг, не более |
65 |
|
Электропитание, В/Гц/Вт |
не требуется |
|
Гарантийный срок, лет, не менее |
1 |
|
Средний срок службы, лет, не менее |
10 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28 до 80 от 84 до 106,7 |
Сравнительные технические характеристики Твердомера Роквелла стационарного ТРР (ручного, для металлов) и других моделей твердомеров Восток-7
|
Наименование характеристики |
Значение |
||||||
|
Модель твердомера |
|||||||
|
Тип приложения, выдержки и снятия нагрузки |
Ручной (рычажный) |
Автоматический (рычажный с электродвигателем) |
Автоматический (сервопривод) |
Ручной (рычажный) |
|||
|
Тип переключения нагрузки |
Ручной |
Автоматический |
Ручной |
||||
|
Тип индикатора |
Аналоговый (стрелочный индикатор часового типа) |
Цифровой (ЖК-дисплей 5,5”) |
Цифровой (сенсорный дисплей 8”) |
Аналоговый (стрелочный индикатор часового типа) |
|||
|
Связь с компьютером, передача данных |
– |
– (по заказу) |
RS232/USB |
– |
|||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для металлов |
HRA, HRB(W), HRC, HRD, HRF(W), HRG(W) |
– |
|||||
|
Диапазон определения твердости по шкалам Роквелла для металлов |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF(W) от 30 до 94 HRG(W) |
– |
|||||
|
Пределы допускаемой абсолютной погрешности определения твёрдости по шкалам Роквелла для металлов HRA HRB(W) HRC HRD HRF(W) HRG(W) |
±1,2 ±2,0 ±1,0 ±2,0 ±2,5 ±4,5 |
– |
|||||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
HRE(W), HRH(W), HRK(W), HRL(W), HRM(W), HRP(W), HRR(W), HRS(W), HRV(W) |
– |
||||
|
Диапазон определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
от 70 до 100 HRE(W) от 80 до 100 HRH(W) от 40 до 100 HRK(W) от 50 до 115 HRL(W) от 50 до 115 HRM(W) от 50 до 115 HRR(W) от 50 до 115 HRS(W) от 50 до 115 HRV(W) |
– |
||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров HRE(W) HRH(W) HRK(W) HRL(W) HRM(W) HRR(W) HRS(W) HRV(W) |
– |
±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 |
– |
||||
|
Шкалы твердости – "косвенное" измерение твёрдости индикативно: программа справочно пересчитывает измеренные значения HR в другие шкалы. |
– |
Роквелл: HRA, HRB(W), HRC, HRD, HRF(W) Супер-Роквелл: HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W) Бринелль: HB Виккерс: HV Шор D: HS |
– |
||||
|
Шкалы твердости Супер-Роквелла – "прямое" измерение твёрдости по методу Супер-Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79). |
– |
HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W), HR15W(W), HR30W(W), HR45W(W), HR15X(W), HR30X(W), HR45X(W), HR15Y(W), HR30Y(W), HR45Y(W) |
|||||
|
Диапазон определения твердости по шкалам Супер-Роквелла |
– |
от 70 до 94 HR15N от 42 до 86 HR30N от 20 до 78 HR45N от 62 до 93 HR15T(W) от 15 до 82 HR30T(W) от 10 до 72 HR45T(W) от 0 до 100 HR15W(W) от 0 до 100 HR30W(W) от 0 до 100 HR45W(W) от 0 до 100 HR15X(W) от 0 до 100 HR30X(W) от 0 до 100 HR45X(W) от 0 до 100 HR15Y(W) от 0 до 100 HR30Y(W) от 0 до 100 HR45Y(W) |
|||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Супер-Роквелла HR15N HR30N HR45N HR15T(W) HR30T(W) HR45T(W) HR15W(W) HR30W(W) HR45W(W) HR15X(W) 100 HR30X(W) 100 HR45X(W) HR15Y(W) HR30Y(W) HR45Y(W) |
– |
±2,0 ±1,0 ±2,0 ±3,0 ±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 |
|||||
|
Диапазон времени выдержки, с |
от 0 до 99 |
||||||
|
Связь с компьютером, передача данных |
– |
– |
– (по заказу) |
RS232/USB |
– |
||
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
108 170 |
120 200 |
120 210 |
104 180 |
120 200 |
||
|
Расстояние от центра индентора до стенки прибора (глубина зева) |
130 |
135 |
160 |
160 |
135 |
||
|
Габаритные размеры, мм, не более -длина -ширина -высота |
480 240 630 |
450 200 670 |
520 220 710 |
550 230 750 |
450 200 670 |
||
|
Масса, кг, не более |
65 |
70 |
80 |
70 |
|||
|
Электропитание, В/Гц/Вт |
- |
220/50/400 |
|||||
|
Гарантийный срок, лет, не менее |
1 |
||||||
|
Средний срок службы, лет, не менее |
10 |
||||||
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28
до 80
от 84 до 106,7 |
||||||
Технические характеристики Твердомера Роквелла стационарного ТРР (ГРСИ 85094-22)
|
Наименование характеристики |
Значение |
|
Тип приложения, выдержки и снятия нагрузки |
Ручной (рычажный) |
|
Тип переключения нагрузки |
Ручной |
|
Тип индикатора |
Аналоговый (стрелочный индикатор часового типа) |
|
Диапазон измерений твёрдости – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF(W) от 30 до 94 HRG(W) |
|
Пределы допускаемой абсолютной погрешности измерений HRA HRB(W) HRC HRD HRF(W) HRG(W) |
±1,2 ±2,0 ±1,0 ±2,0 ±2,5 ±4,5 |
|
Дискретность индикатора (шаг шкалы измерения) |
0,5 |
|
Основная испытательная нагрузка, Н (кгс) |
588,4 (60); 980,7 (100); 1471(150) |
|
Пределы допускаемой относительной погрешности осн. нагрузки, % |
±0,5 |
|
Предварительная нагрузка, Н (кгс) |
98,07 (10) |
|
Пределы допускаемой относительной погрешности предв. нагрузки, % |
±0,66 |
|
Диапазон времени выдержки, с |
от 0 до 99 |
|
Связь с компьютером, передача данных |
– |
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
108 170 |
|
Расстояние от центра индентора до стенки прибора (зев) |
130 |
|
Габаритные размеры, мм, не более -длина -ширина -высота |
480 240 630 |
|
Масса, кг, не более |
65 |
|
Электропитание, В/Гц/Вт |
не требуется |
|
Гарантийный срок, лет, не менее |
1 |
|
Средний срок службы, лет, не менее |
10 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28 до 80 от 84 до 106,7 |
Сравнительные технические характеристики Твердомера Роквелла стационарного ТРР (ручного, для металлов) и других моделей твердомеров Восток-7
|
Наименование характеристики |
Значение |
||||||
|
Модель твердомера |
|||||||
|
Тип приложения, выдержки и снятия нагрузки |
Ручной (рычажный) |
Автоматический (рычажный с электродвигателем) |
Автоматический (сервопривод) |
Ручной (рычажный) |
|||
|
Тип переключения нагрузки |
Ручной |
Автоматический |
Ручной |
||||
|
Тип индикатора |
Аналоговый (стрелочный индикатор часового типа) |
Цифровой (ЖК-дисплей 5,5”) |
Цифровой (сенсорный дисплей 8”) |
Аналоговый (стрелочный индикатор часового типа) |
|||
|
Связь с компьютером, передача данных |
– |
– (по заказу) |
RS232/USB |
– |
|||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для металлов |
HRA, HRB(W), HRC, HRD, HRF(W), HRG(W) |
– |
|||||
|
Диапазон определения твердости по шкалам Роквелла для металлов |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF(W) от 30 до 94 HRG(W) |
– |
|||||
|
Пределы допускаемой абсолютной погрешности определения твёрдости по шкалам Роквелла для металлов HRA HRB(W) HRC HRD HRF(W) HRG(W) |
±1,2 ±2,0 ±1,0 ±2,0 ±2,5 ±4,5 |
– |
|||||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
HRE(W), HRH(W), HRK(W), HRL(W), HRM(W), HRP(W), HRR(W), HRS(W), HRV(W) |
– |
||||
|
Диапазон определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
от 70 до 100 HRE(W) от 80 до 100 HRH(W) от 40 до 100 HRK(W) от 50 до 115 HRL(W) от 50 до 115 HRM(W) от 50 до 115 HRR(W) от 50 до 115 HRS(W) от 50 до 115 HRV(W) |
– |
||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров HRE(W) HRH(W) HRK(W) HRL(W) HRM(W) HRR(W) HRS(W) HRV(W) |
– |
±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 |
– |
||||
|
Шкалы твердости – "косвенное" измерение твёрдости индикативно: программа справочно пересчитывает измеренные значения HR в другие шкалы. |
– |
Роквелл: HRA, HRB(W), HRC, HRD, HRF(W) Супер-Роквелл: HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W) Бринелль: HB Виккерс: HV Шор D: HS |
– |
||||
|
Шкалы твердости Супер-Роквелла – "прямое" измерение твёрдости по методу Супер-Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79). |
– |
HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W), HR15W(W), HR30W(W), HR45W(W), HR15X(W), HR30X(W), HR45X(W), HR15Y(W), HR30Y(W), HR45Y(W) |
|||||
|
Диапазон определения твердости по шкалам Супер-Роквелла |
– |
от 70 до 94 HR15N от 42 до 86 HR30N от 20 до 78 HR45N от 62 до 93 HR15T(W) от 15 до 82 HR30T(W) от 10 до 72 HR45T(W) от 0 до 100 HR15W(W) от 0 до 100 HR30W(W) от 0 до 100 HR45W(W) от 0 до 100 HR15X(W) от 0 до 100 HR30X(W) от 0 до 100 HR45X(W) от 0 до 100 HR15Y(W) от 0 до 100 HR30Y(W) от 0 до 100 HR45Y(W) |
|||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Супер-Роквелла HR15N HR30N HR45N HR15T(W) HR30T(W) HR45T(W) HR15W(W) HR30W(W) HR45W(W) HR15X(W) 100 HR30X(W) 100 HR45X(W) HR15Y(W) HR30Y(W) HR45Y(W) |
– |
±2,0 ±1,0 ±2,0 ±3,0 ±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 |
|||||
|
Диапазон времени выдержки, с |
от 0 до 99 |
||||||
|
Связь с компьютером, передача данных |
– |
– |
– (по заказу) |
RS232/USB |
– |
||
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
108 170 |
120 200 |
120 210 |
104 180 |
120 200 |
||
|
Расстояние от центра индентора до стенки прибора (глубина зева) |
130 |
135 |
160 |
160 |
135 |
||
|
Габаритные размеры, мм, не более -длина -ширина -высота |
480 240 630 |
450 200 670 |
520 220 710 |
550 230 750 |
450 200 670 |
||
|
Масса, кг, не более |
65 |
70 |
80 |
70 |
|||
|
Электропитание, В/Гц/Вт |
- |
220/50/400 |
|||||
|
Гарантийный срок, лет, не менее |
1 |
||||||
|
Средний срок службы, лет, не менее |
10 |
||||||
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28
до 80
от 84 до 106,7 |
||||||
Комплектность поставки стационарного твердомера Роквелла ТРР (ручного, для металлов)
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
модель по заказу |
1 шт. |
|
Индентор ø 1,588 мм* |
|
1 шт. |
|
Индентор ø 3,175 мм* |
|
1 шт. |
|
Индентор ø 6,35 мм* |
|
1 шт. |
|
Индентор ø 12,7 мм* |
|
1 шт. |
|
Алмазный наконечник* |
|
1 шт. |
|
Паспорт |
Восток-7-ПС |
1 экз. |
|
Руководство по эксплуатации |
Восток-7-РЭ |
1 экз. |
|
*по согласованию с заказчиком. Полная документация представлена в разделе "Упаковочный лист" Руководства по эксплуатации. |
||
Упаковочный лист стационарного твердомера Роквелла ТРР
| Модель ТРР - упаковочный лист | ||||
|
№ |
Наименование |
Характеристики |
Кол-во |
Заметки |
|
1 |
Твердомер по Роквеллу |
|
1 комплект |
|
|
2 |
Стол большой плоский |
|
1 |
|
|
3 |
Стол малый плоский |
|
1 |
|
|
4 |
Стол V-образный |
|
1 |
|
|
5 |
Индентор алмазный |
|
1 |
|
|
6 |
Индентор шариковый (сталь) |
Ø 1,588 мм |
1 |
|
|
7 |
Шарик к индентору (WC) |
Ø 1,588 мм |
1 |
Сменные |
|
8 |
Мера твердости по Роквеллу |
80-88HRA |
1 |
Без поверки |
|
9 |
Мера твердости по Роквеллу |
10-100HRBW |
1 |
Без поверки |
|
10 |
Мера твердости по Роквеллу |
60-70HRC |
1 |
Без поверки |
|
11 |
Мера твердости по Роквеллу |
35-55HRC |
1 |
Без поверки |
|
12 |
Мера твердости по Роквеллу |
20-30HRC |
1 |
Без поверки |
|
13 |
Отвёртка большая |
|
1 |
|
|
14 |
Отвёртка маленькая |
|
1 |
|
|
15 |
Кейс упаковочный |
|
1 |
|
|
16 |
Чехол для защиты от пыли |
|
1 |
|
|
17 |
Руководство по эксплуатации |
|
1 |
|
|
18 |
Упаковочный лист |
|
1 |
|
|
19 |
Сертификат |
|
1 |
|
|
20 |
Первичная поверка (услуга) |
|
1 |
ФГИС Аршин |

Комплектность поставки Твердомера Роквелла стационарного ТРР (ручного механического без двигателя)

Кейс с принадлежностями стационарного ручного твердомера Роквелла ТРР
Cтационарный твердомер Роквелла ТРР (справочная информация)
| Название материала | Скачать PDF | |
| 1 | Техническая спецификация стационарного твердомера Роквелла ТРР | Готовится... |
| 2 | Стационарные твердомеры Роквелла и Супер-Роквелла Восток-7 (ТРР, ТРД, ТРМ, ТР, ТРС). Руководство по эксплуатации. 2026-v1 |
|
| 3 | Сравнение характеристик: Стационарные твердомеры Роквелла и Супер-Роквелла производства "Восток-7" (2025 год) |
|
| 4 | Характеристики: Наконечники (инденторы) и меры твёрдости к твердомерам Роквелла и Супер-Роквелла производства "Восток-7" (2025 год) |
|
| 5 | Таблица выбора наконечников (инденторов) для твердомеров Роквелла и Супер-Роквелла по шкалам и нагрузкам (2026) |
|
| 6 | Таблица выбора исходной массы (каратности) алмазов наконечников НК 1 для измерений по шкале Роквелла HRC (2026) |
|
| 7 | Каталог средств измерений производства "Восток-7" (2025 год) |
|
| * Примечание: Некоторые данные в информационных материалах 2025 года могли устареть (например, изменился № для заказа или форма изделия). Уточняйте у менеджеров и инженеров компании "Восток-7" | ||
Cтационарный твердомер Роквелла ТРР (справочная информация)
| Название материала | Скачать PDF | |
| 1 | Техническая спецификация стационарного твердомера Роквелла ТРР | Готовится... |
| 2 | Стационарные твердомеры Роквелла и Супер-Роквелла Восток-7 (ТРР, ТРД, ТРМ, ТР, ТРС). Руководство по эксплуатации. 2026-v1 |
|
| 3 | Сравнение характеристик: Стационарные твердомеры Роквелла и Супер-Роквелла производства "Восток-7" (2025 год) |
|
| 4 | Характеристики: Наконечники (инденторы) и меры твёрдости к твердомерам Роквелла и Супер-Роквелла производства "Восток-7" (2025 год) |
|
| 5 | Таблица выбора наконечников (инденторов) для твердомеров Роквелла и Супер-Роквелла по шкалам и нагрузкам (2026) |
|
| 6 | Таблица выбора исходной массы (каратности) алмазов наконечников НК 1 для измерений по шкале Роквелла HRC (2026) |
|
| 7 | Каталог средств измерений производства "Восток-7" (2025 год) |
|
| * Примечание: Некоторые данные в информационных материалах 2025 года могли устареть (например, изменился № для заказа или форма изделия). Уточняйте у менеджеров и инженеров компании "Восток-7" | ||
Комплектность поставки стационарного твердомера Роквелла ТРР (ручного, для металлов)
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
модель по заказу |
1 шт. |
|
Индентор ø 1,588 мм* |
|
1 шт. |
|
Индентор ø 3,175 мм* |
|
1 шт. |
|
Индентор ø 6,35 мм* |
|
1 шт. |
|
Индентор ø 12,7 мм* |
|
1 шт. |
|
Алмазный наконечник* |
|
1 шт. |
|
Паспорт |
Восток-7-ПС |
1 экз. |
|
Руководство по эксплуатации |
Восток-7-РЭ |
1 экз. |
|
*по согласованию с заказчиком. Полная документация представлена в разделе "Упаковочный лист" Руководства по эксплуатации. |
||
Упаковочный лист стационарного твердомера Роквелла ТРР
| Модель ТРР - упаковочный лист | ||||
|
№ |
Наименование |
Характеристики |
Кол-во |
Заметки |
|
1 |
Твердомер по Роквеллу |
|
1 комплект |
|
|
2 |
Стол большой плоский |
|
1 |
|
|
3 |
Стол малый плоский |
|
1 |
|
|
4 |
Стол V-образный |
|
1 |
|
|
5 |
Индентор алмазный |
|
1 |
|
|
6 |
Индентор шариковый (сталь) |
Ø 1,588 мм |
1 |
|
|
7 |
Шарик к индентору (WC) |
Ø 1,588 мм |
1 |
Сменные |
|
8 |
Мера твердости по Роквеллу |
80-88HRA |
1 |
Без поверки |
|
9 |
Мера твердости по Роквеллу |
10-100HRBW |
1 |
Без поверки |
|
10 |
Мера твердости по Роквеллу |
60-70HRC |
1 |
Без поверки |
|
11 |
Мера твердости по Роквеллу |
35-55HRC |
1 |
Без поверки |
|
12 |
Мера твердости по Роквеллу |
20-30HRC |
1 |
Без поверки |
|
13 |
Отвёртка большая |
|
1 |
|
|
14 |
Отвёртка маленькая |
|
1 |
|
|
15 |
Кейс упаковочный |
|
1 |
|
|
16 |
Чехол для защиты от пыли |
|
1 |
|
|
17 |
Руководство по эксплуатации |
|
1 |
|
|
18 |
Упаковочный лист |
|
1 |
|
|
19 |
Сертификат |
|
1 |
|
|
20 |
Первичная поверка (услуга) |
|
1 |
ФГИС Аршин |

Комплектность поставки Твердомера Роквелла стационарного ТРР (ручного механического без двигателя)

Кейс с принадлежностями стационарного ручного твердомера Роквелла ТРР
Рекомендуемые товары от бренда Восток-7


.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
