Наличие: Товар в наличии. Количество товара: 2 шт. Срок отгрузки: 1-2 дня
Доставка завтра - 390 ₽

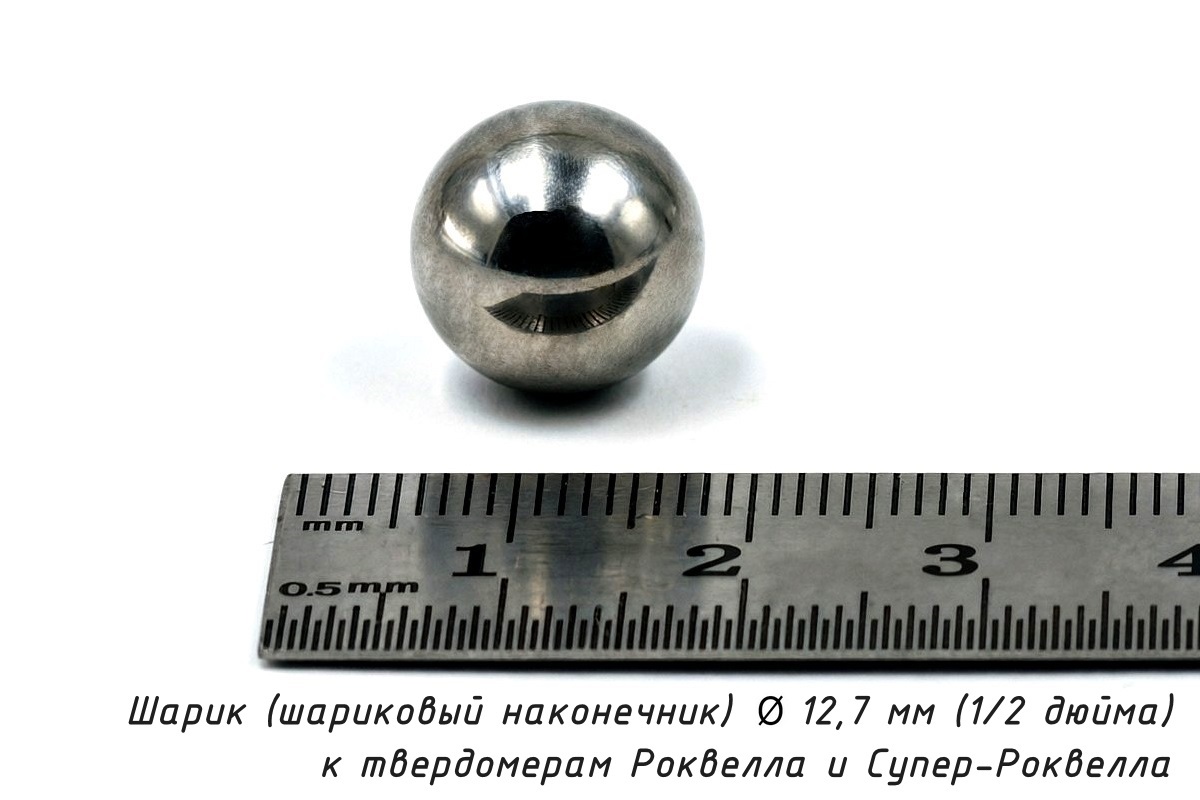

Технические характеристики шариков твердосплавных 12,7 мм для измерений по методам Роквелла и Супер-Роквелла
|
Индентор (шарик) |
|
|
Материал рабочей части: |
Твёрдый сплав |
|
Сталь * |
|
|
Форма наконечника: |
Сферическая (шар) |
|
Диаметр шарика: |
12,7 миллиметра (соответственно ГОСТ 3722-2014 - степень точности G 20, среднее отклонение от номинального диаметра ±1 мкм) |
|
|
|
|
* Примечание: ООО «Восток-7» не поставляет шарики из стали (диаметром 12,7 мм), ввиду того, что проводить измерения по ВСЕМ диапазонам шкал твёрдости Роквелла и Супер-Роквелла позволяют ТОЛЬКО твердосплавные шарики из карбида вольфрама. |
|
Применимость шарика (D = 12,7 мм) для шкал твёрдости Роквелла и Супер-Роквелла
|
Шкала твёрдости |
Единица измерений |
Диапазон измерений |
Испытательная нагрузка |
|
Метод измерения твёрдости по Роквеллу (ГОСТ 24622-91 (ИСО 2039/2-97) - для пластмасс - шкала R) |
|||
|
R |
HRR |
50–115 HRR |
60 кгс (588,4 Н) |
|
S |
HRS |
не стандартизирован |
100 кгс (980,7 Н) |
|
V |
HRV |
не стандартизирован |
150 кгс (1471 Н) |
|
Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу) (не стандартизирован для данного индентора) |
|||
|
15Y |
HR15Y |
не стандартизирован |
15 кгс (147,1 Н) |
|
30Y |
HR30Y |
не стандартизирован |
30 кгс (294,2 Н) |
|
45Y |
HR45Y |
не стандартизирован |
45 кгс (441,3 Н) |

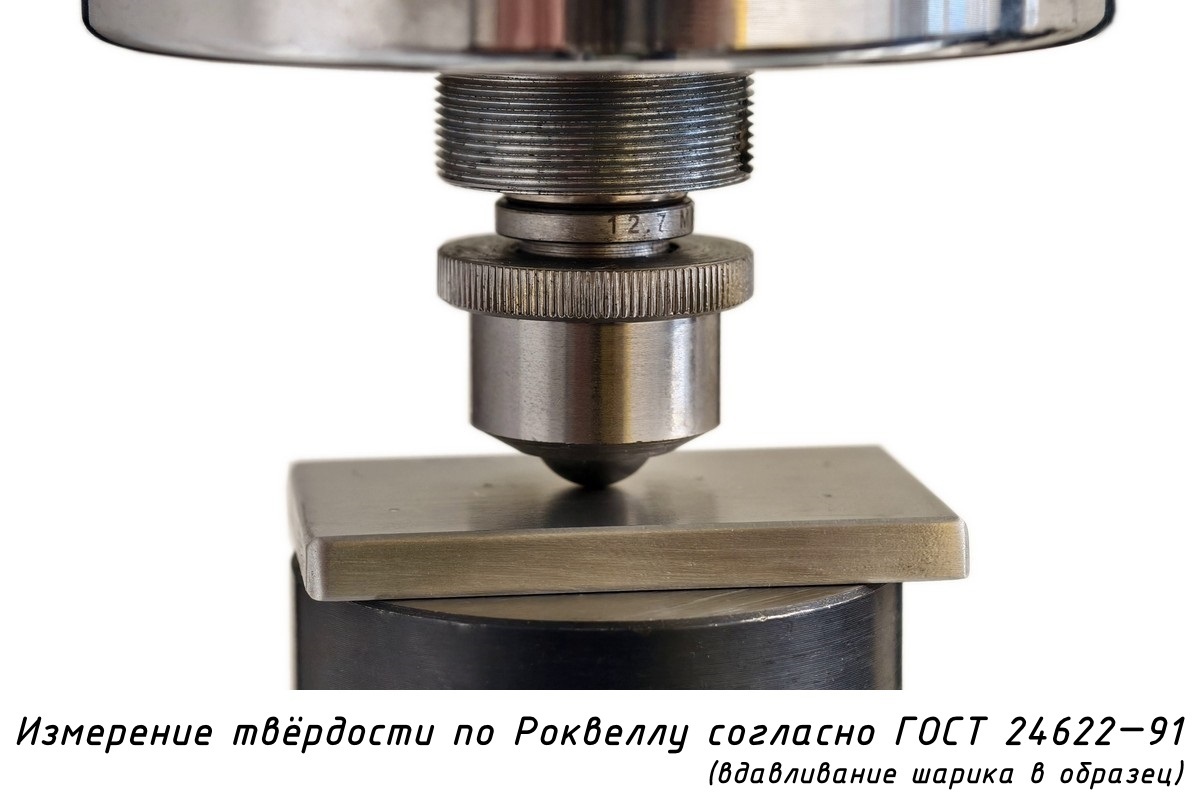

Измерение твёрдости образца металла по шкалам Роквелла и Супер-Роквелла - по глубине отпечатка шарика 12,7 мм
Комплектность поставки твердосплавных шариков (D = 12,7 мм = 1/2 дюйма) для шариковых оправок к твердомерам Роквелла и Супер-Роквелла
|
Наименование |
Кол-во |
|
Шарик из карбида вольфрама (твердосплавный, D = 12,7 мм = 1/2 дюйма) |
мин. заказ - 3 шт. |
|
Упаковочный футляр |
1 шт. |
|
Паспорт |
1 шт. |
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт |
не подлежит внесению в реестр |
| Российская Федерация, ОАО «РЖД» |
не подлежит внесению в реестр |
| Республика Беларусь, Госстандарт |
не подлежит внесению в реестр |
| Республика Казахстан, КазИнМетр |
не подлежит внесению в реестр |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Основные сведения о твердосплавных шариках (D 12,7 мм = 1/2 дюйма) к твердомерам Роквелла и Супер-Роквелла
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.

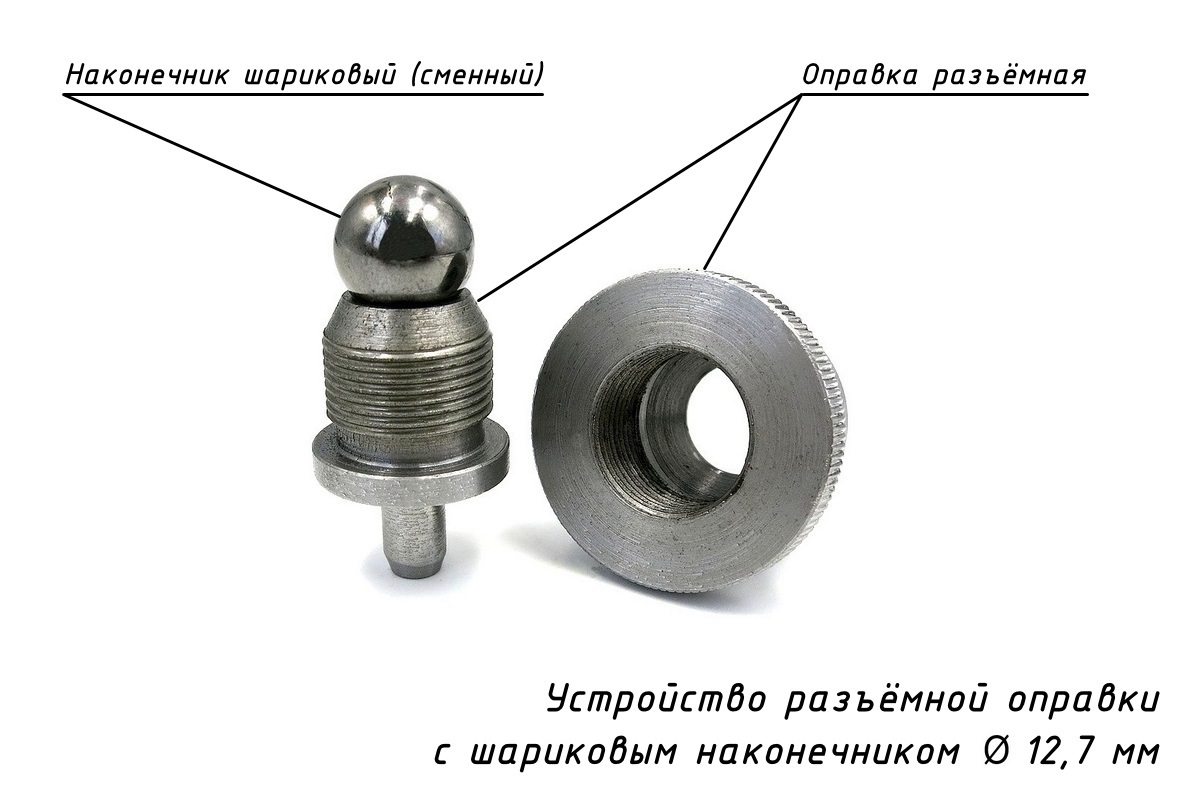

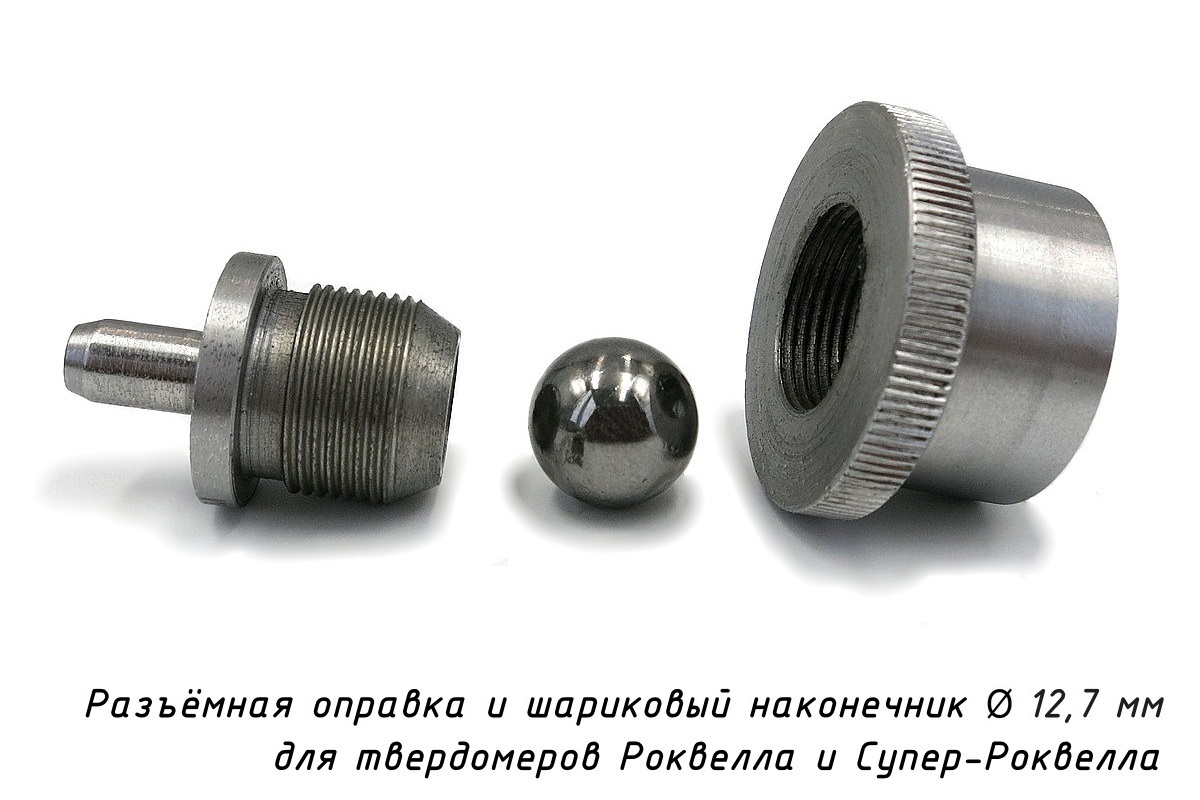

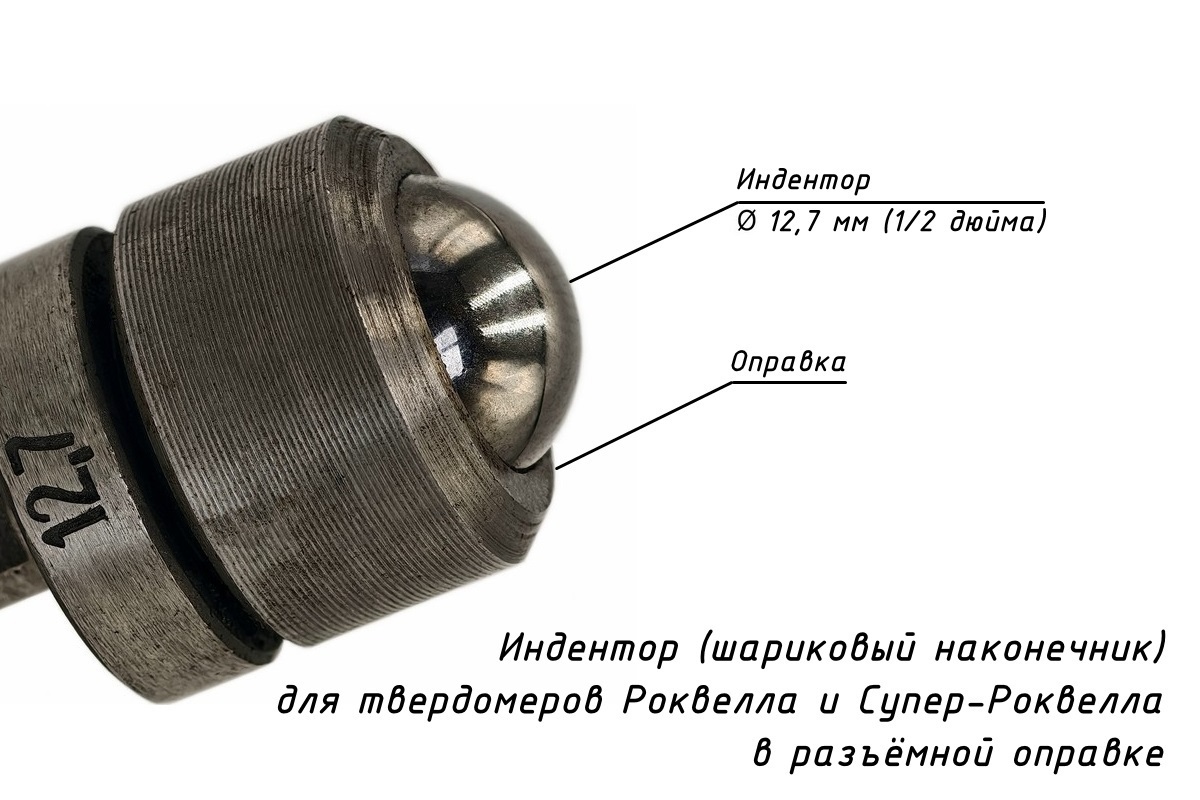

Шарики для измерения твёрдости материалов с диаметром 12,7 мм (1/2 дюйма) используются как сменные элементы в инденторе (оправке) стационарных твердомеров для измерения твёрдости пластмасс по шкале Роквелла R по ГОСТ 24622-91 (ИСО 2039/2-97), а также по шкалам Роквелла S, V и Супер-Роквелла Y (15Y, 30Y, 45Y), которые не стандартизированы в России для данного шарика.
Рекомендуется периодически проверять геометрию шарика в оправке твердомера и заменять новым шариком в случае изменения геометрических размеров (диаметра).
Шарики к наконечнику предназначены для приборов измерения твёрдости различных производителей, в т.ч. (но не исключительно):
| Страна | Производитель приборов для измерения твёрдости |
| Россия | Москва, "Метолаб", "Восток-7" |
| Иваново, "Точприбор", "ЗИП", "Импульс", "Тестсистемы" | |
| Нефтекамск, "Метротест" | |
| Санкт-Петербург, "Точприбор Северо-Запад" | |
| Китай | "TIME Group Inc" |
| США | "Wilson Hardness Group" |
| ФРГ | "Zwick / Roell" |
| Италия | "LTF S.p.A. / Galileo" |
|
Номинальный диаметр шарика |
1,588 мм |
3,175 мм |
6,35 мм |
12,7 мм |
|
|
Допустимые предельные отклонения диаметра шарика по трём направлениям треугольной системы координат |
± 0,003 мм |
± 0,015 мм |
± 0,015 мм |
± 0,015 мм |
|
|
Применение |
Металлы |
Металлы и пластмассы |
Пластмассы |
||
|
Материал, вес |
Закалённая сталь* (твёрдость не менее 850 HV10) / ШХ-15 |
||||
|
0,0165 г |
0,132 г |
1,05 г |
8,42 г |
||
|
карбид вольфрама (твёрдость не менее 1500 HV10) |
|||||
|
0,0313 г |
0,25 г |
2,01 г |
16,01 г |
||
|
Метод измерения твёрдости |
по Роквеллу и по Супер-Роквеллу |
по Роквеллу |
|||
|
Стандарты |
|||||
|
|
|||||
|
* Примечание: ООО «Восток-7» не поставляет шарики из стали, ввиду того, что проводить измерения по ВСЕМ диапазонам шкал твёрдости Роквелла и Супер-Роквелла позволяют ТОЛЬКО твердосплавные шарики из карбида вольфрама. |
|||||

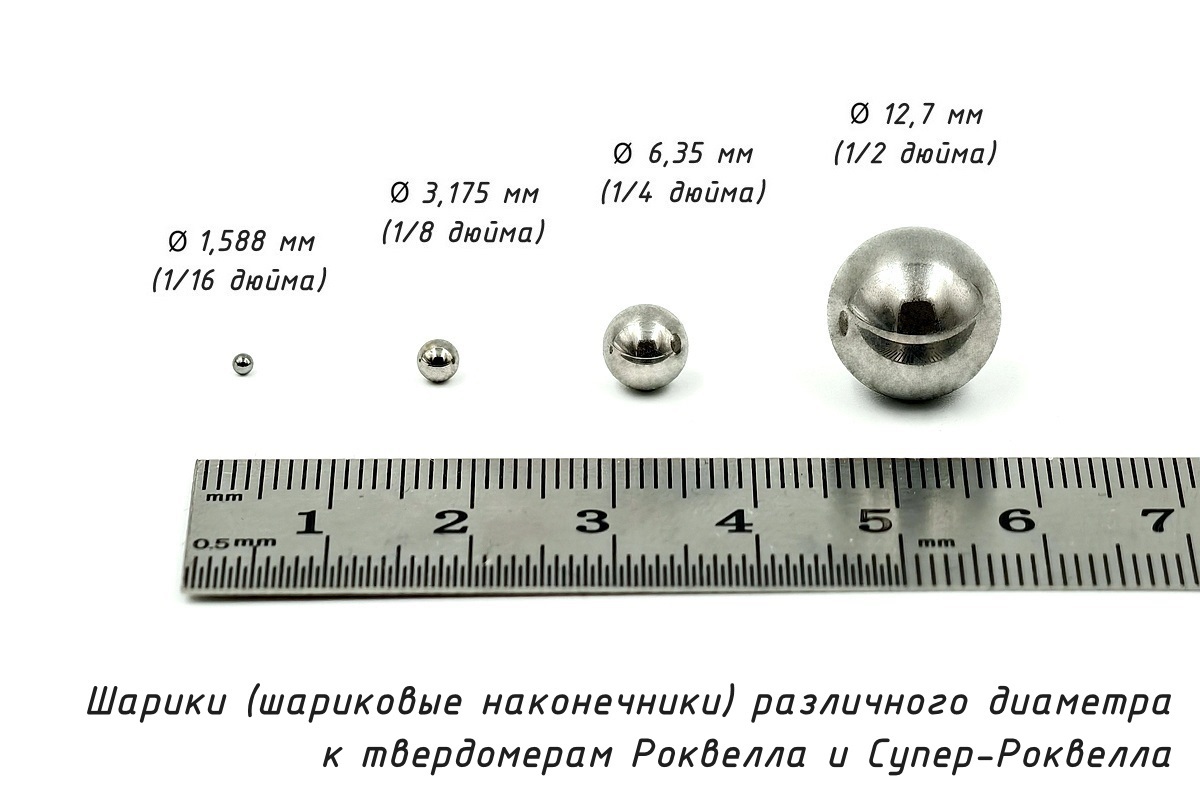

Линейка шариков для твердомеров Роквелла и Супер-Роквелла производства «Восток-7»
| Изображение | Диаметр наконечника | Ссылка на наконечник в оправке |
|
1,588 мм (1/16 дюйма) |
Шарик D = 1,588 мм (1/16 дюйма) (для шкал Роквелла - B, F, G и Супер-Роквелла - 15T, 30T, 45T) |
|
3,175 мм (1/8 дюйма) |
Шарик D = 3,175 мм (1/8 дюйма) (для шкал Роквелла - E, H, K и Супер-Роквелла - 15W, 30W, 45W) |
|
6,35 мм (1/4 дюйма) |
Шарик D = 6,35 мм (1/4 дюйма) (для шкал Роквелла - L, M, P и Супер-Роквелла - 15X, 30X, 45X) |
|
12,7 мм (1/2 дюйма) |

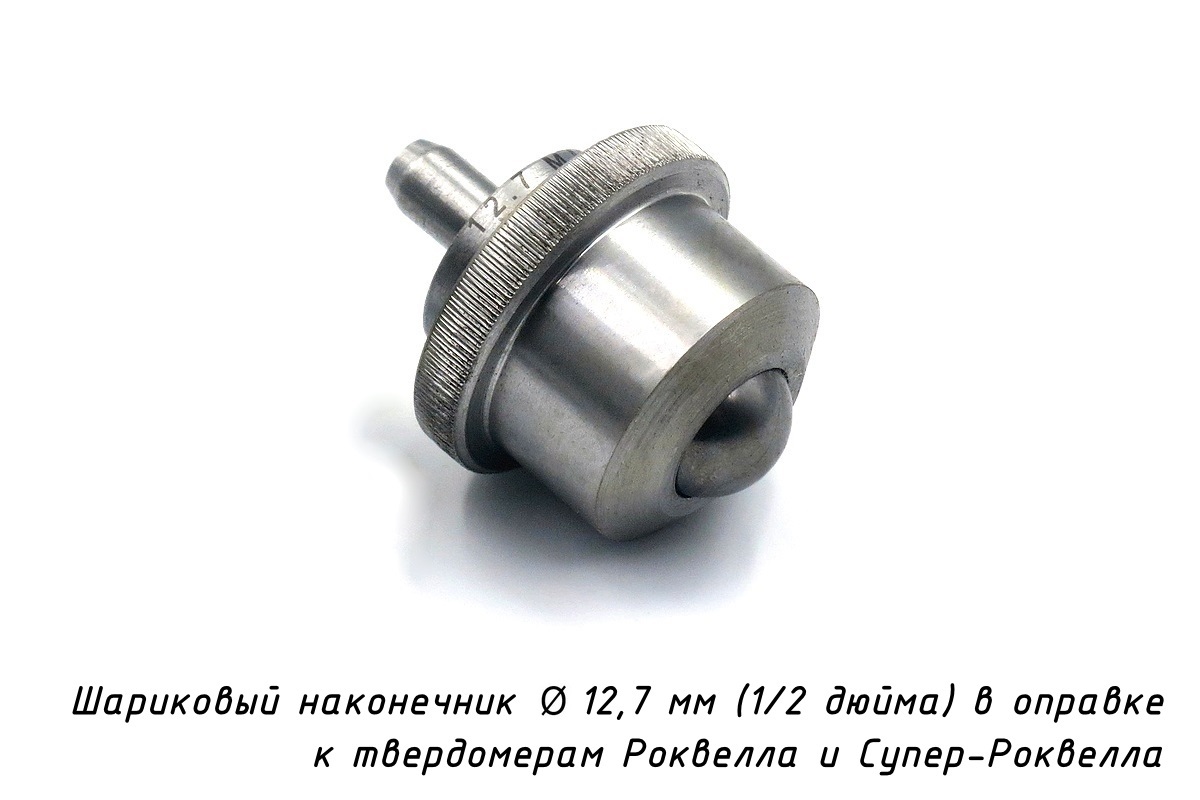

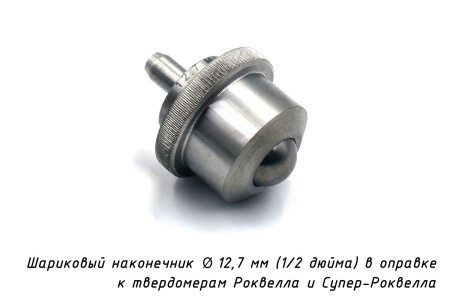

Шарик D = 12,7 мм (1/2 дюйма) (для шкал Роквелла - R, S, V и Супер-Роквелла - 15Y, 30Y, 45Y) |
Технические характеристики шариков твердосплавных 12,7 мм для измерений по методам Роквелла и Супер-Роквелла
|
Индентор (шарик) |
|
|
Материал рабочей части: |
Твёрдый сплав |
|
Сталь * |
|
|
Форма наконечника: |
Сферическая (шар) |
|
Диаметр шарика: |
12,7 миллиметра (соответственно ГОСТ 3722-2014 - степень точности G 20, среднее отклонение от номинального диаметра ±1 мкм) |
|
|
|
|
* Примечание: ООО «Восток-7» не поставляет шарики из стали (диаметром 12,7 мм), ввиду того, что проводить измерения по ВСЕМ диапазонам шкал твёрдости Роквелла и Супер-Роквелла позволяют ТОЛЬКО твердосплавные шарики из карбида вольфрама. |
|
Применимость шарика (D = 12,7 мм) для шкал твёрдости Роквелла и Супер-Роквелла
|
Шкала твёрдости |
Единица измерений |
Диапазон измерений |
Испытательная нагрузка |
|
Метод измерения твёрдости по Роквеллу (ГОСТ 24622-91 (ИСО 2039/2-97) - для пластмасс - шкала R) |
|||
|
R |
HRR |
50–115 HRR |
60 кгс (588,4 Н) |
|
S |
HRS |
не стандартизирован |
100 кгс (980,7 Н) |
|
V |
HRV |
не стандартизирован |
150 кгс (1471 Н) |
|
Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу) (не стандартизирован для данного индентора) |
|||
|
15Y |
HR15Y |
не стандартизирован |
15 кгс (147,1 Н) |
|
30Y |
HR30Y |
не стандартизирован |
30 кгс (294,2 Н) |
|
45Y |
HR45Y |
не стандартизирован |
45 кгс (441,3 Н) |
Измерение твёрдости образца металла по шкалам Роквелла и Супер-Роквелла - по глубине отпечатка шарика 12,7 мм
Технические характеристики шариков твердосплавных 12,7 мм для измерений по методам Роквелла и Супер-Роквелла
|
Индентор (шарик) |
|
|
Материал рабочей части: |
Твёрдый сплав |
|
Сталь * |
|
|
Форма наконечника: |
Сферическая (шар) |
|
Диаметр шарика: |
12,7 миллиметра (соответственно ГОСТ 3722-2014 - степень точности G 20, среднее отклонение от номинального диаметра ±1 мкм) |
|
|
|
|
* Примечание: ООО «Восток-7» не поставляет шарики из стали (диаметром 12,7 мм), ввиду того, что проводить измерения по ВСЕМ диапазонам шкал твёрдости Роквелла и Супер-Роквелла позволяют ТОЛЬКО твердосплавные шарики из карбида вольфрама. |
|
Применимость шарика (D = 12,7 мм) для шкал твёрдости Роквелла и Супер-Роквелла
|
Шкала твёрдости |
Единица измерений |
Диапазон измерений |
Испытательная нагрузка |
|
Метод измерения твёрдости по Роквеллу (ГОСТ 24622-91 (ИСО 2039/2-97) - для пластмасс - шкала R) |
|||
|
R |
HRR |
50–115 HRR |
60 кгс (588,4 Н) |
|
S |
HRS |
не стандартизирован |
100 кгс (980,7 Н) |
|
V |
HRV |
не стандартизирован |
150 кгс (1471 Н) |
|
Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу) (не стандартизирован для данного индентора) |
|||
|
15Y |
HR15Y |
не стандартизирован |
15 кгс (147,1 Н) |
|
30Y |
HR30Y |
не стандартизирован |
30 кгс (294,2 Н) |
|
45Y |
HR45Y |
не стандартизирован |
45 кгс (441,3 Н) |
Измерение твёрдости образца металла по шкалам Роквелла и Супер-Роквелла - по глубине отпечатка шарика 12,7 мм
Комплектность поставки твердосплавных шариков (D = 12,7 мм = 1/2 дюйма) для шариковых оправок к твердомерам Роквелла и Супер-Роквелла
|
Наименование |
Кол-во |
|
Шарик из карбида вольфрама (твердосплавный, D = 12,7 мм = 1/2 дюйма) |
мин. заказ - 3 шт. |
|
Упаковочный футляр |
1 шт. |
|
Паспорт |
1 шт. |
Комплектность поставки твердосплавных шариков (D = 12,7 мм = 1/2 дюйма) для шариковых оправок к твердомерам Роквелла и Супер-Роквелла
|
Наименование |
Кол-во |
|
Шарик из карбида вольфрама (твердосплавный, D = 12,7 мм = 1/2 дюйма) |
мин. заказ - 3 шт. |
|
Упаковочный футляр |
1 шт. |
|
Паспорт |
1 шт. |
