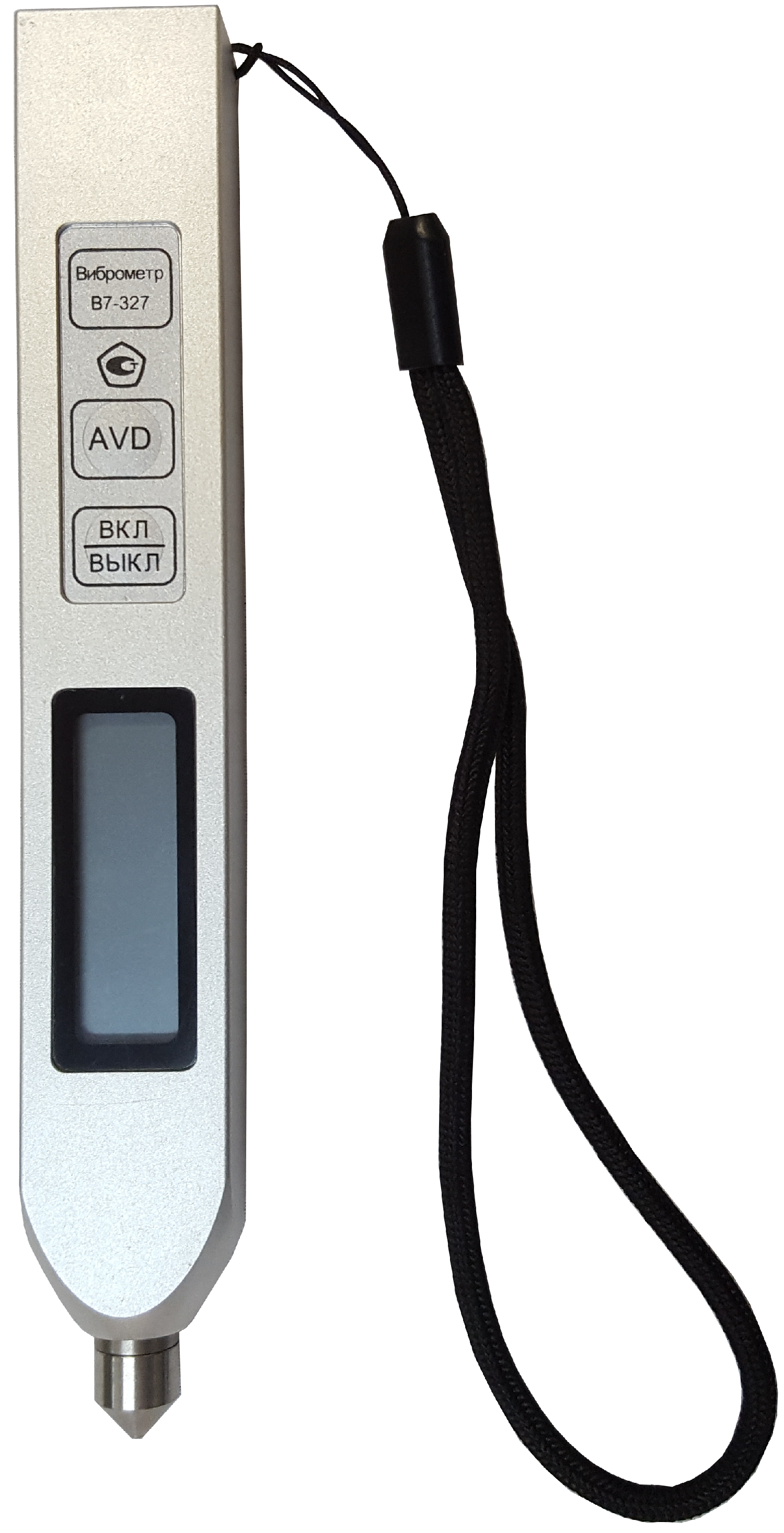

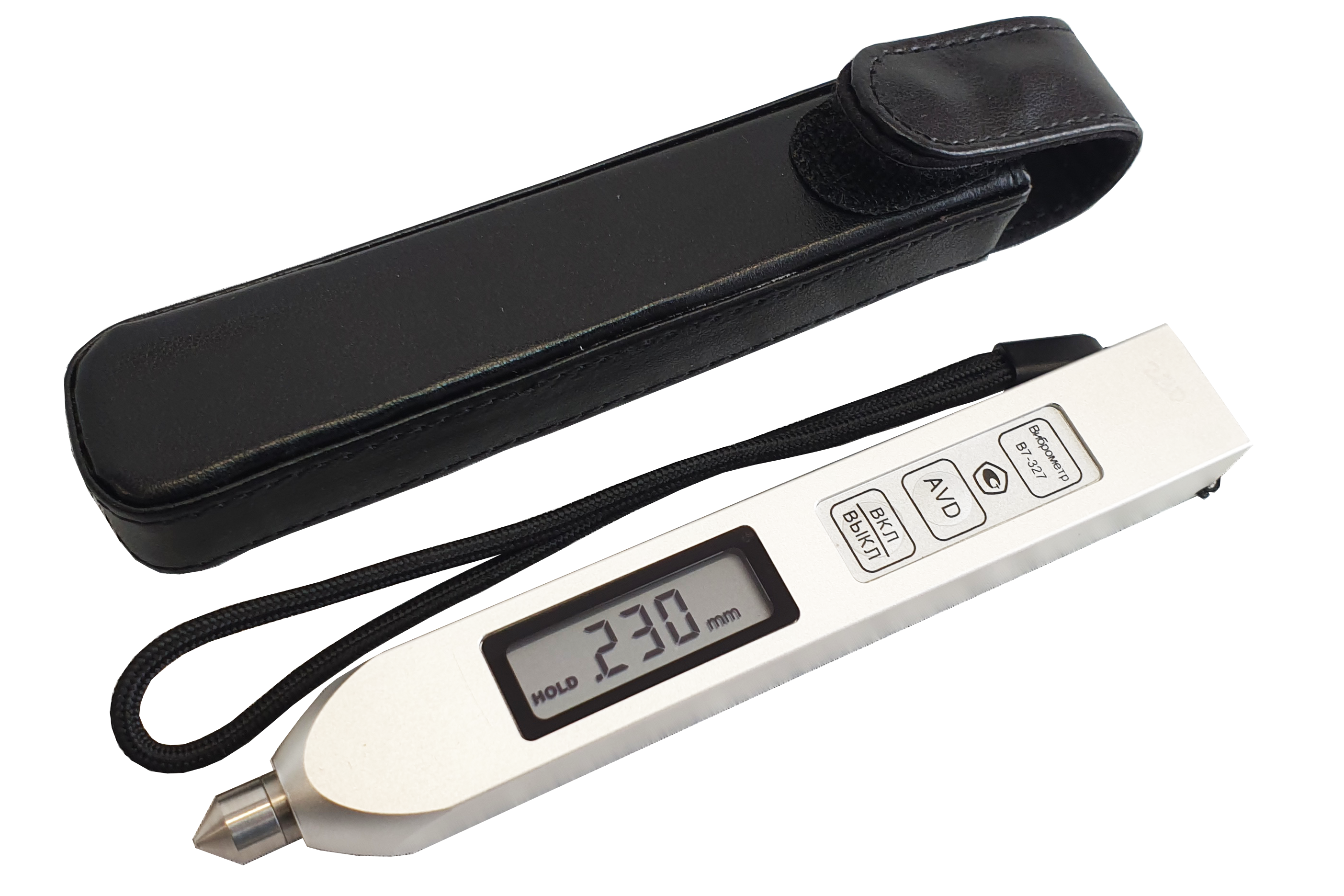

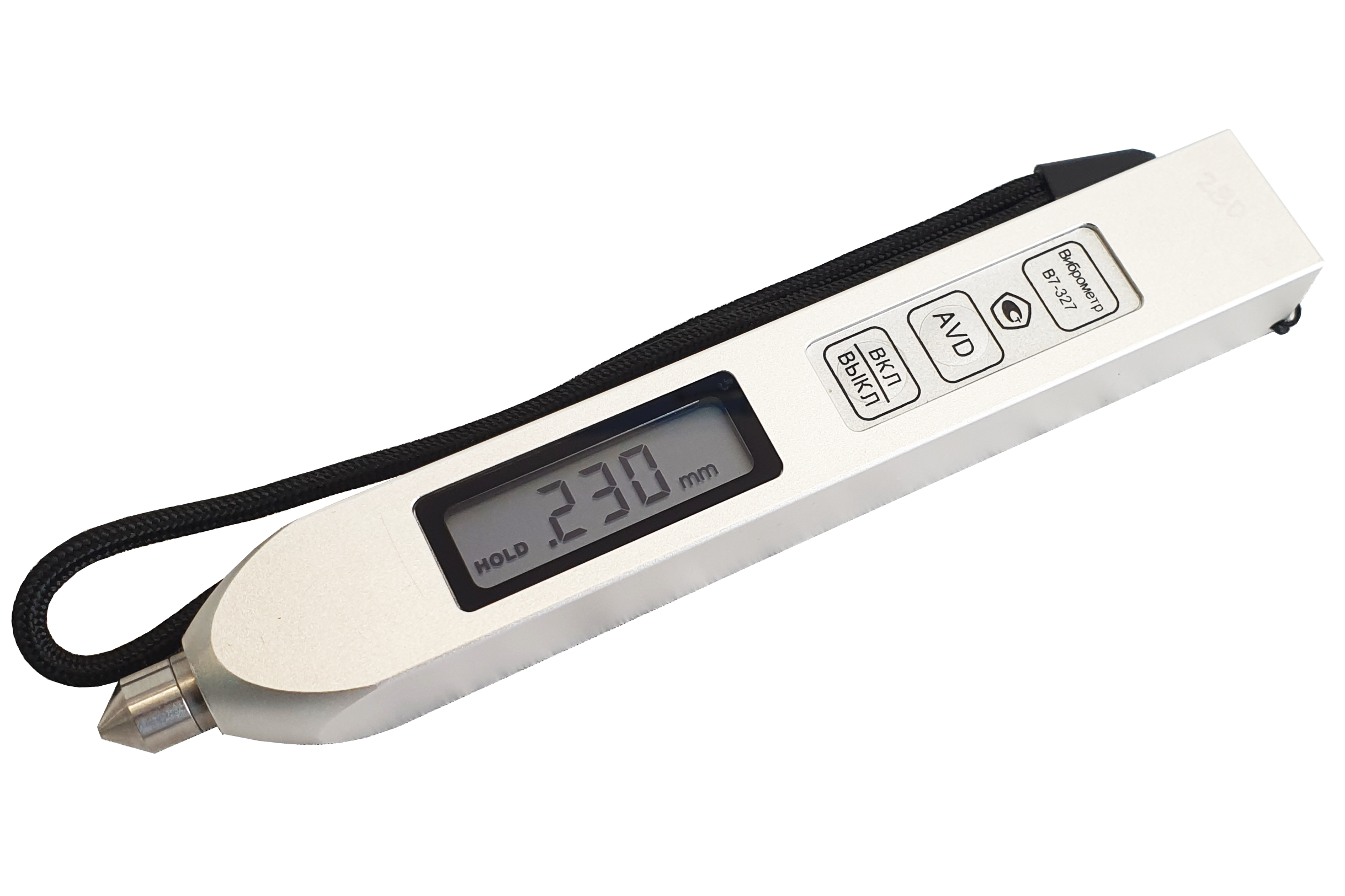

В7-327 виброметр портативный карандашного типа (виброручка) с поверкой

Виброметр В7-327 (далее виброметр) измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком.

Принцип действия виброметров основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений, с последующей обработкой полученных данных. Виброметры состоят из датчика ускорений, встроенного в измерительный блок. Измерительный блок принимает и обрабатывает электрический сигнал, поступающий от датчика, соответствующий величине виброусорений, и производит одинарное или двойное интегрирование для измерений виброскорости и виброперемещений.

Виброметр позволяет измерять амплитудное значение виброускорения, среднее квадратическое значение (СКЗ) виброскорости, а также размах виброперемещений.

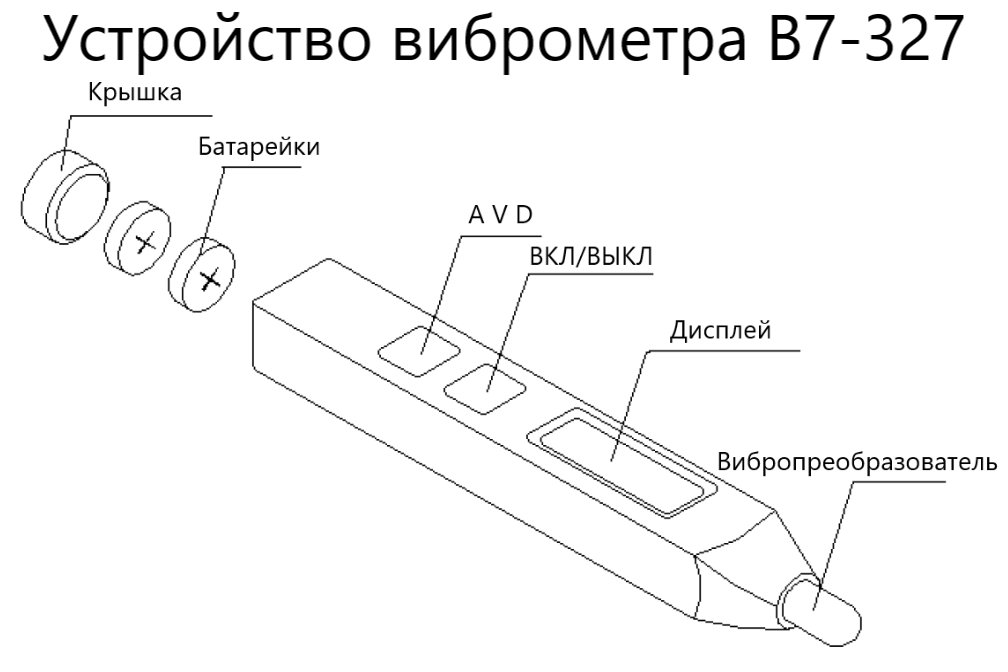

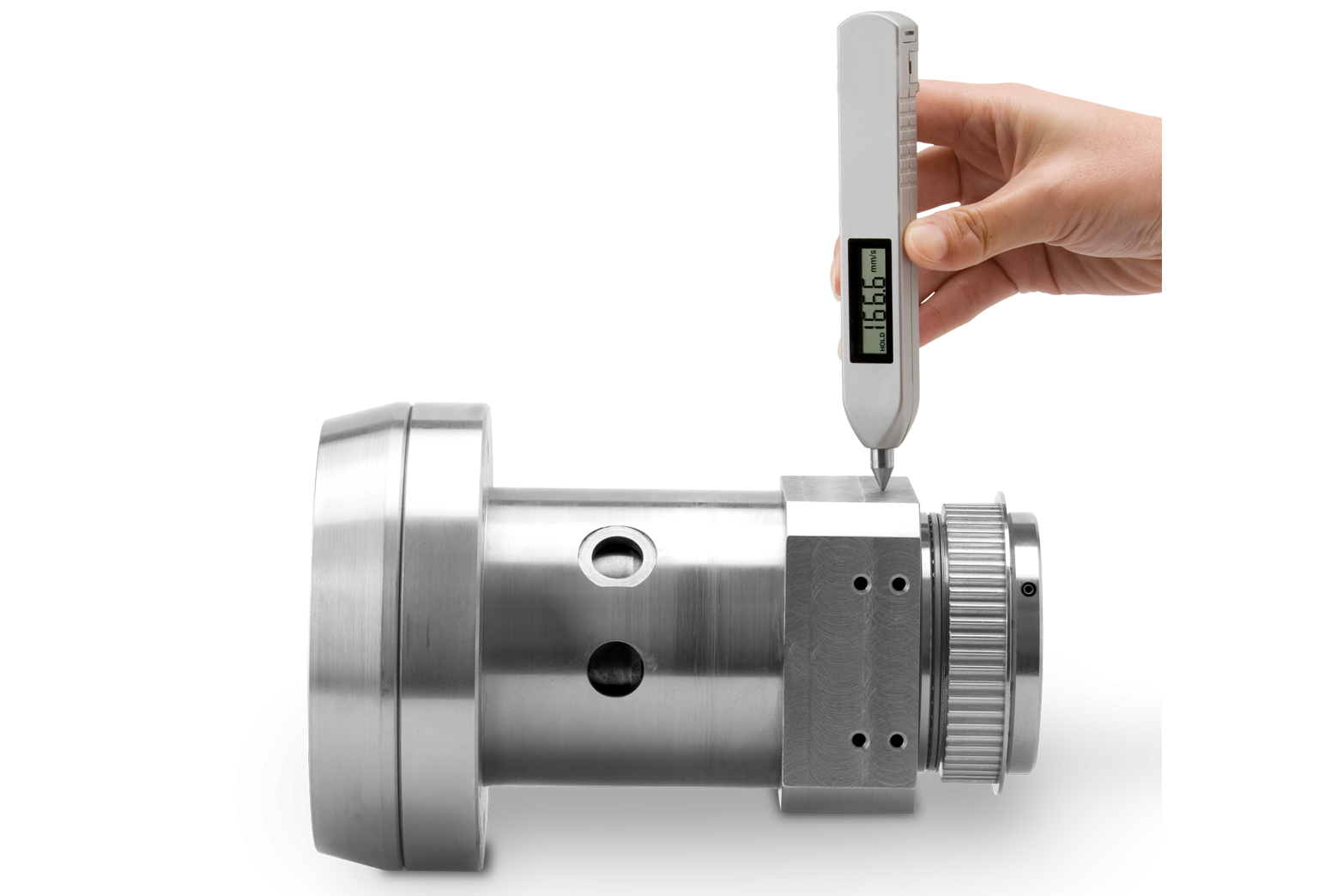

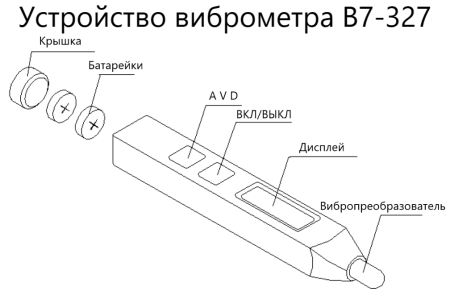

В7-327 - это карманная версия виброметра, конструктивно выполненная в виде ручки с преобразователем, встроенным в корпус прибора. Виброметр используется для измерения периодических колебаний, в частности вращающихся и возвратно-поступательных механизмов. Это ультралёгкий портативный прибор для измерения вибрации машинного оборудования и быстрой проверки состояния подшипников и шестерён. Контролируемой точкой может быть подшипник, опора подшипника или какая-либо деталь, точно передающая вибрацию машины, или ответная реакция которой на движущую силу очевидна. Для точного измерения вибраций необходимо провести испытание по 3-м разным направлениям, перпендикулярным по отношению друг к другу. Прибор не имеет блока памяти для сохранения данных, поэтому измеренные данные вибрации придётся запомнить или записать вручную.

Особенности:

• Прибор обеспечивает быстрое измерение параметров вибрации работающего оборудования и машин в производственных условиях, балансировки подшипников качения и зубчатых передач;
• Прибор используется для быстрой проверки параметров вибрации и балансировки подшипников качения и зубчатых передач;
• Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений;

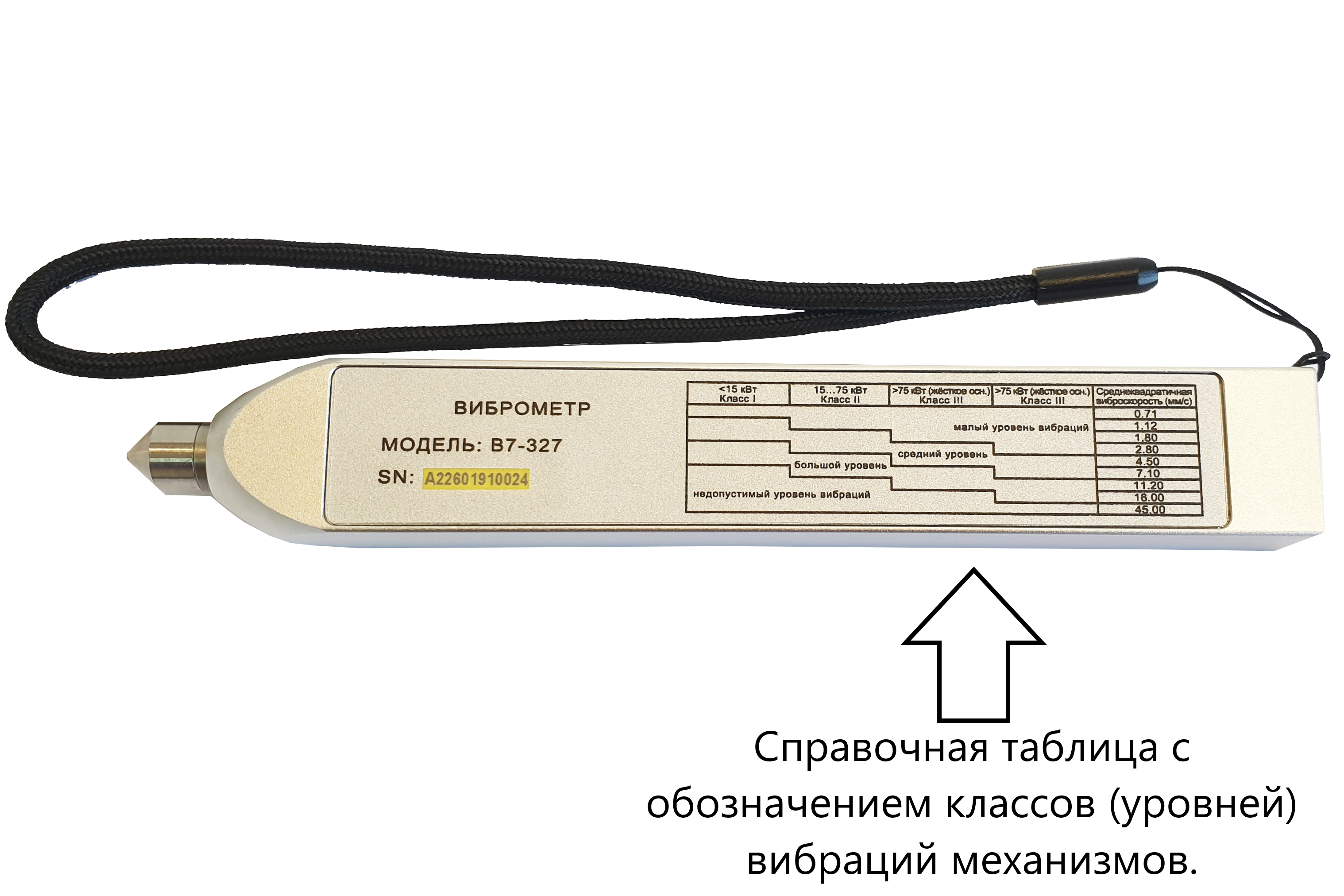

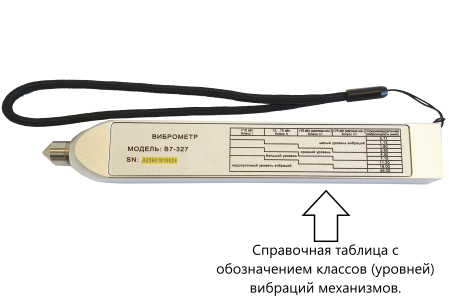

• Справочная таблица с обозначением классов (уровней) вибраций механизмов на тыльной стороне прибора;
• Дисплей 3,5" LCD с интервалом обновления 0,5 секунды;
• Функция фиксации измерения в течение 40 секунд;
• Около 5-ти часов непрерывной работы;
• Функция автоотключения.
• Ремешок на запястье – для комфортной работы и защиты от падений.

Описание функционала моделей виброметров В7 для облегчения выбора:

Виброметр В7-317 измеряет среднее квадратическое значение виброскорости при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком, дисплей тип LCD 1,5”. Питание от батареек, прибор без встроенной памяти. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

Виброметр В7-327 измеряет измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком, дисплей тип LCD 1,5”. Питание от батареек, прибор без встроенной памяти. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

Виброметр В7-337 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле различного механического оборудования, особенно поршневого оборудования – прибор использует метод оптимизированной фильтрации для обеспечения стабильной и точной индикации измерений в условиях множественных помех (установка фильтра низких частот), измеряет пиковые данные виброускорения и пиковые значения виброперемещений, оснащён подсветкой дисплея LCD 2” для работы в темноте, памятью и режимом контроля качества (предупреждения о превышении предела заданных параметров). Питание от встроенного аккумулятора и от сети. Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии.

Виброметр В7-357 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, отображает на ярком цветном дисплее TFT 3.5” и распечатывает на принтере спектральные диаграммы в реальном времени при контроле дисбаланса и несоосности подшипников качения и зубчатых передач, а также индицирует в реальном времени частоту вращения при контроле вибрации вращающихся и возвратно-поступательных механизмов. Прибор оснащён памятью и режимом контроля качества (предупреждения о превышении предела заданных параметров). Питание от встроенного аккумулятора и от сети. Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии, ПО для обработки данных и связи с ПК.

Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 ⁰С) и подключения наушников-стетоскопа к прибору для прослушивания звука вибрации с переключением селектора диапазона на высокую и низкую частоту. Питание от батареек, прибор без встроенной памяти, дисплей тип LCD 1,5”. Прибор оснащён внутренним датчиком с возможностью подключения дополнительного выносного датчика (поставляется только вместе с заказанным измерительным блоком), имеется короткий щуп для измерений на высоких частотах и дополнительно можно заказать длинный щуп для измерений в диапазоне низких частот от 10 Гц до 1 кГц.

Подробная статья о виброметрах В7 опубликована в журнале "ИСУП" (Информация и системы управления в промышленности) №4(100)_2022.
