В7-337 виброметр портативный

Код товара: 001197

Состояние в реестрах:
Внесено в Государственный реестр СИ РФ
98 900 руб. руб.

Наличие: Товар в наличии. Количество товара: 6 шт. Срок отгрузки с поверкой: 6-10 дней

с поверкой
98 900 руб.руб.

Бесплатно по РФ при сумме заказа более 50.000 руб, если сумма заказа меньше - то 1.000 руб.

0 a руб.
98 900 aруб.

СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ
 Страна, ответственная организация   Номер в госреестре
 Российская Федерация, Росстандарт 83954-21
 Российская Федерация, АО "РЖД" не внесено
 Республика Беларусь, Госстандарт не внесено
 Республика Казахстан, КазИнМетр не внесено
Иные регистры, удостоверения, заключения, разрешения и пр.
   Декларация о соответствии ТР ТС ЕАЭС N RU Д-RU.РА01.В.58242/21


Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

Виброметр В7-337 (далее виброметр) измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле различного механического оборудования, особенно поршневого оборудования – прибор использует метод оптимизированной фильтрации для обеспечения стабильной и точной индикации измерений в условиях множественных помех (установка фильтра низких частот), измеряет пиковые данные виброускорения и пиковые значения виброперемещений, оснащён подстветкой экрана для работы в темноте, памятью и режимом контроля качества (предупреждения о превышении предела заданных параметров). Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах.

Принцип действия виброметров основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений, с последующей обработкой полученных данных. Виброметры состоят из выносного датчика ускорений, соединённого с измерительным блоком с помощью кабеля. Измерительный блок принимает и обрабатывает электрический сигнал, поступающий от датчика, соответствующий величине виброускорений, и производит одинарное или двойное интегрирование для измерений виброскорости и виброперемещений.

Виброметр позволяет измерять амплитудное значение виброускорения, среднее квадратическое значение (СКЗ) виброскорости и размах виброперемещений.

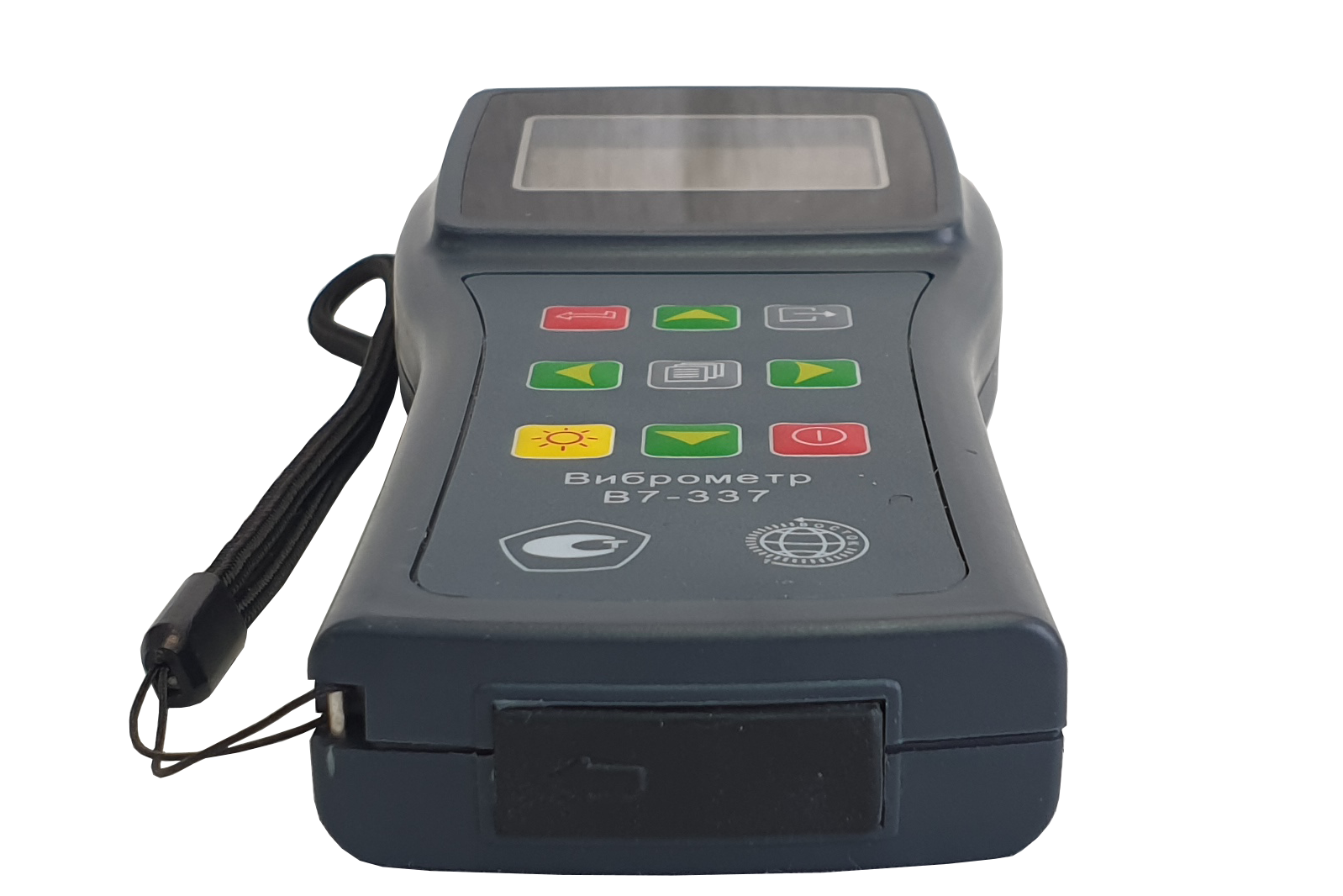

Ремешок на запястье – для комфортной работы и защиты от падений.


Описание функционала моделей виброметров В7 для облегчения выбора:

Виброметр В7-317 измеряет среднее квадратическое значение виброскорости при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком, дисплей тип LCD 1,5”. Питание от батареек, прибор без встроенной памяти. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

Виброметр В7-327 измеряет измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком, дисплей тип LCD 1,5”. Питание от батареек, прибор без встроенной памяти. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

Виброметр В7-337 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле различного механического оборудования, особенно поршневого оборудования – прибор использует метод оптимизированной фильтрации для обеспечения стабильной и точной индикации измерений в условиях множественных помех (установка фильтра низких частот), измеряет пиковые данные виброускорения и пиковые значения виброперемещений, оснащён подсветкой дисплея LCD 2” для работы в темноте, памятью и режимом контроля качества (предупреждения о превышении предела заданных параметров). Питание от встроенного аккумулятора и от сети. Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии.

Виброметр В7-357 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, отображает на ярком цветном дисплее TFT 3.5” и распечатывает на принтере спектральные диаграммы в реальном времени при контроле дисбаланса и несоосности подшипников качения и зубчатых передач, а также индицирует в реальном времени частоту вращения при контроле вибрации вращающихся и возвратно-поступательных механизмов. Прибор оснащён памятью и режимом контроля качества (предупреждения о превышении предела заданных параметров). Питание от встроенного аккумулятора и от сети. Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии, ПО для обработки данных и связи с ПК.

Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и подключения наушников-стетоскопа к прибору для прослушивания звука вибрации с переключением селектора диапазона на высокую и низкую частоту. Питание от батареек, прибор без встроенной памяти, дисплей тип LCD 1,5”. Прибор оснащён внутренним датчиком с возможностью подключения дополнительного выносного датчика (поставляется только вместе с заказанным измерительным блоком), имеется короткий щуп для измерений на высоких частотах и дополнительно можно заказать длинный щуп для измерений в диапазоне низких частот от 10 Гц до 1 кГц.

Подробная статья о виброметрах В7 опубликована в журнале "ИСУП" (Информация и системы управления в промышленности) №4(100)_2022.




Таблица 1 - Метрологические характеристики виброметров модификаций В7-317, В7-327, В7-337.



Наименование характеристики

Значение

В7-317

В7-327

В7-337

Диапазон измерений СКЗ

виброскорости, мм/с

от 0,1 до 199,9

Диапазон измерений размаха

виброперемещений, мм

-

от 0,001 до 1,999

Диапазон измерений амплитуд

виброускорений, м/с2

-

от 0,01 до 199,9

от 0,1 до 199,9

Диапазон частот при

измерениях:

-виброскорости, Гц

-виброперемещений, Гц

-виброускорений, Гц





от 10 до 1000

-

-





от 10 до 1000

от 10 до 500

от 10 до 500





от 10 до 1000

от 10 до 500

от 10 до 10000

Пределы допускаемой

относительной погрешности

измерений СКЗ виброскорости,

%

±10

(в диапазоне частот от 10 до 20 Гц)

±5

(в диапазоне частот от 20 до 1000 Гц)

±15

(в диапазоне частот

от 10 до 20 Гц)

±10

(в диапазоне частот

св. 20 до 1000 Гц)

Пределы допускаемой

относительной погрешности

измерений амплитуды

виброускорений, %





-

±10

(в диапазоне частот

от 10 до 20 Гц)

±5

(в диапазоне частот

от 20 до 1000 Гц)

±10

(в диапазонах частот

от 10 до 20 Гц и св.

5000 до 10000 Гц)

±5

(в диапазоне

частот

св. 20 до 5000 Гц)

Пределы допускаемой

относительной погрешности

измерений размаха

виброперемещений, %



-

±10

(в диапазонах частот

от 10 до 20 Гц и

св. 100 до 500 Гц)

±5

(в диапазоне частот

св. 20 до 100 Гц)



Таблица 3 – Основные технические характеристики

Наименование характеристики

Значение

В7-317/В7-327

В7-337

В7-357

В7-220

Диапазон индицируемых скоростей вращения, об/мин

-

-

от 30 до 300000

-

Диапазон индицируемых собственных частот, Гц

-

-

от 0,5 до 5000

-

Дисплей

1.5”

3.5

3.5”

1.5”

Память

-

+

+

-

Возможность использования щупа

-

+

+

+

Возможность использования датчика температуры и стетоскопа

(погрешность 1%, дискретность 1 0С)

-

-

-

+

Напряжение питания от источника постоянного тока, В

12

Потребляемая мощность, Вт, не более

1

Габаритные размеры, мм, не более:

длина;

ширина;

высота



150

23

18



178

78,5

28



185

68

30

Масса, г, не более

56

230

200

Условия эксплуатации:

температура окружающей среды, ºС

относительная влажность, %, не более



от +15 до +35



98

Время наработки на отказ, ч, не менее

10000

Средний срок службы, лет

10



Производитель РФ: ВОСТОК-7
Габариты, мм (Справочник "Номенклатура" (Общие)) 178*78,5*28
Вес, кг (Справочник "Номенклатура" (Общие)) 0,230

Модель

Наименование

К-во

Все

Руководство по эксплуатации с Паспортом

Свидетельство о поверке (ФГИС АРШИН)

1 экз.

1 экз.

В7-317,

В7-327

Виброметр со встроенным датчиком (без 2 шт. батареек AG13/LR44/SR44)

Кожаный чехол

Отвёртка

Картонная коробка

1 шт.

1 шт.

1 шт.

1 шт.

В7-337

Виброметр

Выносной датчик с кабелем

Магнитное основание с резьбой М5

Адаптер питания 5В/1000мА

Упаковочный кейс

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

В7-357

Виброметр

Выносной датчик с кабелем

Магнитное основание с резьбой М5

Адаптер питания 9В/1000мА

Рулон бумаги термопринтера

Упаковочный кейс

1 шт.

1 шт.

1 шт.

1 шт.

2 шт.

1 шт.

В7-220

Виброметр В7-220 (без батарейки Крона LR61/6F22) на выбор:

·         с выносным датчиком

·         со встроенным датчиком и щупом коротким для измерений на высоких частотах

Упаковочный кейс

1 шт.







1 шт.

Дополнительная комплектация

В7-357

ПО обработки данных с USB-кабелем для связи с ПК

Щуп со штифтом М5 для датчика

Лазерный датчик частоты вращения с кабелем 1,2 м и 2 свето-возвращающие метки

На заказ

На заказ



На заказ

В7-220

Выносной датчик измерения температуры (термопара тип К,

диапазон -20…+400 0С) с кабелем

Щуп длинный для измерений в диапазоне низких частот от 10 Гц до 1 кГц

Магнитное основание с резьбой М5

Наушники-стетоскопа 2B 10кОм



На заказ

На заказ

На заказ

На заказ
