Наличие: Товар в наличии. Количество товара: 20 шт. Срок отгрузки: 1-2 дня
Доставка завтра - 390 ₽
Технические характеристики шариковых наконечников (d = 1,588 мм) с оправкой для измерения твердости по методам Роквелла и Супер-Роквелла
|
Индентор (шариковый наконечник) |
|
|
Материал рабочей части: |
Твёрдый сплав |
|
Сталь * |
|
|
Форма наконечника: |
Сферическая (шар) |
|
Диаметр наконечника: |
1,588 миллиметра (соответственно ГОСТ 3722-2014 - степень точности G 20, среднее отклонение от номинального диаметра ±1 мкм) |
|
Оправка |
|
|
Материал оправки: |
Сплавы с механическими свойствами, позволяющими приложить необходимые нагрузки по ГОСТ 9013-59 |
|
Конструкция: |
Ненормированная, разъёмная, позволяющая сменить шариковый наконечник и произвести вдавливание шарика (d=1,588 мм) в образец (изделие) под действием усилия, приложенного перпендикулярно к поверхности образца (по ГОСТ 9013-59) |
|
Размеры хвостовика: |
Ненормированные, позволяющие жёстко закрепить оправку с шариковым наконечником в твердомере Роквелла или Супер-Роквелла требуемой модификации |
|
|
|
|
* Примечание: ООО «Восток-7» не поставляет шариковые наконечники из стали (диаметром 1,588 мм), ввиду того, что проводить измерения по ВСЕМ диапазонам шкал твёрдости Роквелла и Супер-Роквелла позволяют ТОЛЬКО твердосплавные шариковые наконечники из карбида вольфрама. |
|
Применимость шарикового наконечника (d = 1.588 мм) для шкал твёрдости Роквелла и Супер-Роквелла
|
Шкала твёрдости |
Единица измерений |
Диапазон измерений |
Испытательная нагрузка |
|
Метод измерения твёрдости по Роквеллу (ГОСТ 9013-59 (ИСО 6508-86)) |
|||
|
F |
HRF |
60–100 HRF |
60 кгс (588,4 Н) |
|
B |
HRB |
10–100 HRB |
100 кгс (980,7 Н) |
|
G |
HRG |
30–94 HRG |
150 кгс (1471 Н) |
|
Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу) (ГОСТ 22975-78) |
|||
|
15T |
HR15T |
67–93 HR15T |
15 кгс (147,1 Н) |
|
30T |
HR30T |
29–82 HR30T |
30 кгс (294,2 Н) |
|
45T |
HR45T |
10–72 HR45T |
45 кгс (441,3 Н) |

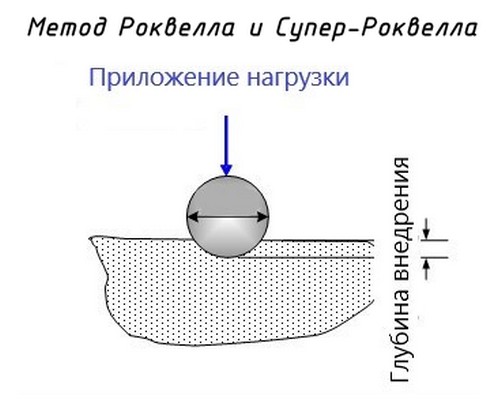

Измерение твёрдости образца металла по шкалам Роквелла и Супер-Роквелла - по глубине отпечатка шарикового наконечника
Комплектность поставки шариковых наконечников диаметра 1,588 мм к твердомерам Роквелла и Супер-Роквелла
|
Наименование |
Кол-во |
|
Шариковый наконечник (шарик) твердосплавный, |
1 шт. |
|
Оправка разъёмная для шарикового наконечника |
1 шт. |
|
Упаковочный футляр |
1 шт. |
|
Паспорт |
1 экз. |
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт |
не подлежит внесению в реестр |
| Российская Федерация, ОАО «РЖД» |
не подлежит внесению в реестр |
| Республика Беларусь, Госстандарт |
не подлежит внесению в реестр |
| Республика Казахстан, КазИнМетр |
не подлежит внесению в реестр |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Основные сведения о шариковых наконечниках диаметром 1,588 мм для твердомеров Роквелла и Супер-Роквелла
Изготовитель: ООО «Восток-7» (РФ).
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.
Наконечники шариковые диаметром 1,588 мм к приборам для измерения твёрдости металлов и сплавов по шкалам Роквелла В, F, G по ГОСТ 9013-59 (ИСО 6508-86), а также по шкалам Супер-Роквелла 15Т, 30T и 45T по ГОСТ 22975-78.
Твердомеры Роквелла, для которых подходит шариковый наконечник (d = 1,588 мм) в разъёмной оправке
Наконечники шариковые подходят для приборов измерения твёрдости по Роквеллу и Супер-Роквеллу различных производителей, в т. ч. (но не исключительно):
| Страна | Производитель приборов для измерения твёрдости |
| Россия | Москва, "Метолаб", "Восток-7" |
| Иваново, "Точприбор", "ЗИП", "Импульс", "Тестсистемы" | |
| Нефтекамск, "Метротест" | |
| Санкт-Петербург, "Точприбор Северо-Запад" | |
| Китай | "TIME Group Inc" |
| США | "Wilson Hardness Group" |
| ФРГ | "Zwick / Roell" |
| Италия | "LTF S.p.A. / Galileo" |
Линейка шариковых наконечников (инденторов) для твердомеров Роквелла и Супер-Роквелла производства «Восток-7»
| Изображение | Диаметр наконечника | Ссылка на наконечник в оправке |
|
1,588 мм (1/16 дюйма) |
Шариковый наконечник d = 1,588 мм (1/16 дюйма) в оправке (для шкал Роквелла - B, F, G и Супер-Роквелла - 15T, 30T, 45T) |
|
3,175 мм (1/8 дюйма) |
Шариковый наконечник d = 3,175 мм (1/8 дюйма) в оправке (для шкал Роквелла - E, H, K и Супер-Роквелла - 15W, 30W, 45W) |
|
6,35 мм (1/4 дюйма) |
Шариковый наконечник d = 6,35 мм (1/4 дюйма) в оправке (для шкал Роквелла - L, M, P и Супер-Роквелла - 15X, 30X, 45X) |
|
12,7 мм (1/2 дюйма) |
Шариковый наконечник d = 12,7 мм (1/2 дюйма) в оправке (для шкал Роквелла - R, S, V и Супер-Роквелла - 15Y, 30Y, 45Y) |

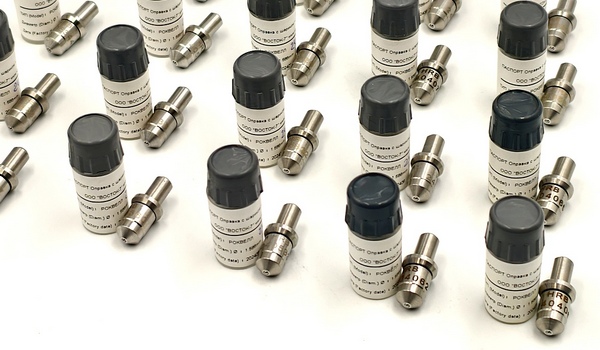

Наконечники шариковые 1,588 мм в разъёмных оправках для твердомеров Роквелла и Супер-Роквелла - производство «Восток-7»
Рекомендуемый порядок установки (замены) индентора в приборах для измерения твёрдости (твердомерах стационарного и переносного типов)
- Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином;
- Ослабить винт фиксации индентора к шпинделю;
- Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Важно: установить хвостовик индентора вглубь посадочного места до упора и обжать его, в противном случае при испытании может произойти смещение индентора и его повреждение;
- Разместить на предметном (измерительном / опорном) столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения;
- Обжать индентор - для шарикового наконечника диаметром 1,588 мм - единожды приложить основную нагрузку для укола индентором в рабочую поверхность меры твёрдости;
- Закрутить винт фиксации индентора до упора.
- Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения. Сравнить полученное твердомером среднее значение твёрдости со значением твёрдости, выгравированном на боковой поверхности эталонной меры твёрдости. Если полученное твердомером среднее значение твёрдости и значение эталонной меры твёрдости находятся в пределах допустимой погрешности (погрешность твердомера по паспорту изготовителя + погрешность меры твёрдости по паспорту изготовителя), то продолжить измерения твёрдости других контролируемых изделий. Если значение твёрдости, измеренное твердомером, и значение эталонной меры твёрдости выходят за пределы допустимой погрешности - необходимо произвести калибровку твердомера согласно инструкции изготовителя.
Дополнительное оборудование для проведения измерений твёрдости металлов и сплавов
| Этап | Процесс | Ссылки на оборудование |
| Подготовка образцов для проведения измерений твёрдости | Отрезание образцов | Ручные и автоматические отрезные станки |
| Запрессовка образцов | Лабораторные прессы | |
| Шлифовка поверхности образцов | Станки шлифовально-полировальные (ручные и автоматические) | |
| Предварительные измерения условий | Измерения температуры и влажности |
Термогигрометры стационарные Дата-логгеры |
| Измерения шероховатости поверхности образца | Профилометры (измерители шероховатости) | |
| Измерения толщины образцов | Толщиномеры | |
| Проведение измерений твёрдости образцов из металлов и сплавов | Проведение измерений твёрдости образцов | Твердомеры металлов |
| Проведение измерений твёрдости эталонов | Меры твёрдости металлов | |
| Смена наконечников в твердомерах | Наконечники для твердомеров |

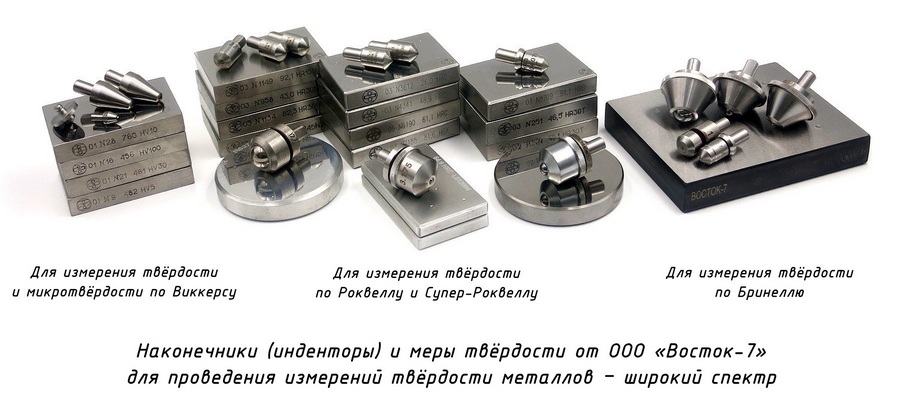

Наконечники (инденторы) и меры твердости для измерения твердости металлов по методам Роквелла, Бринелля, Виккерса - широкий выбор в продаже
