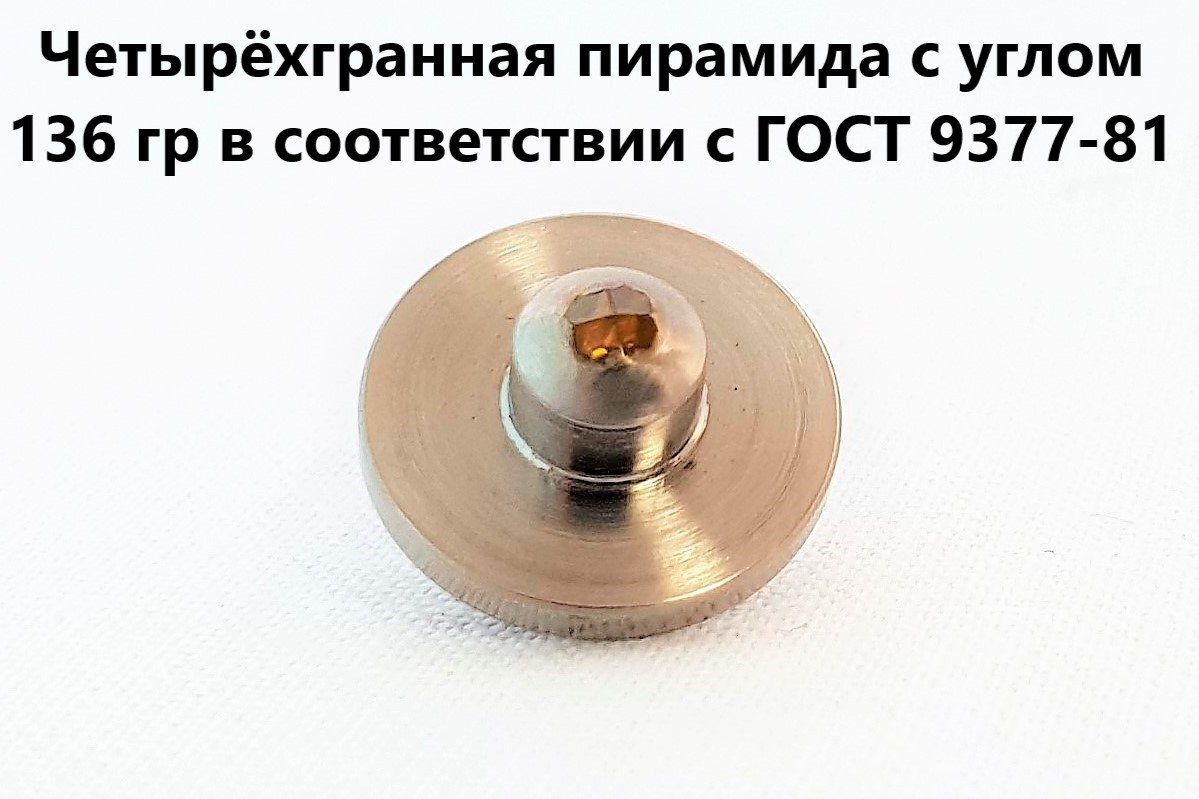

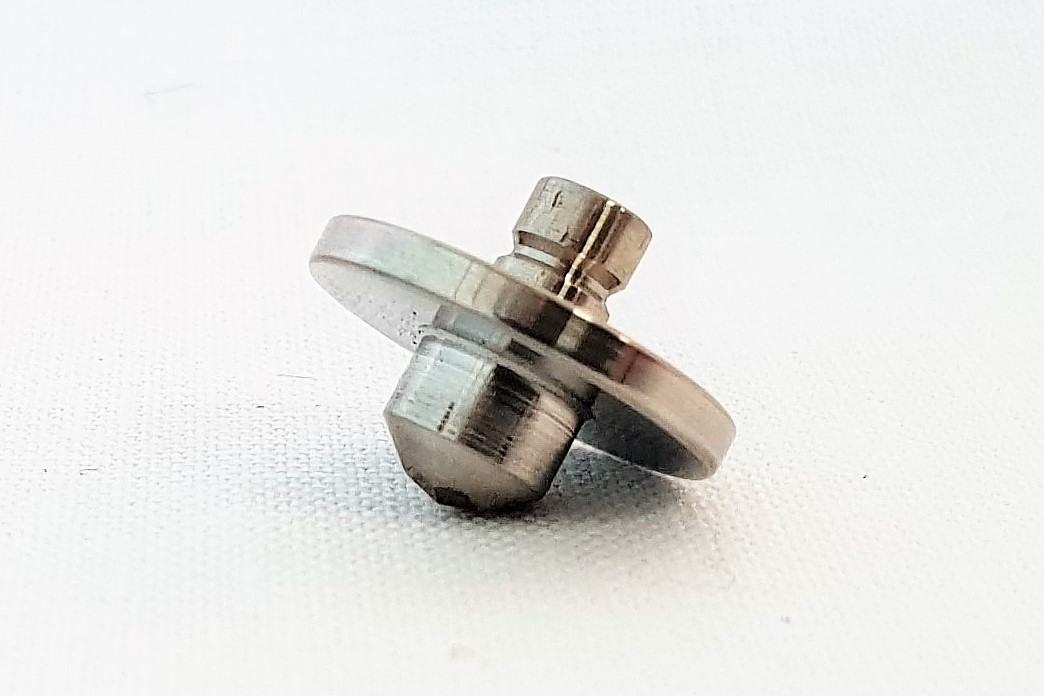

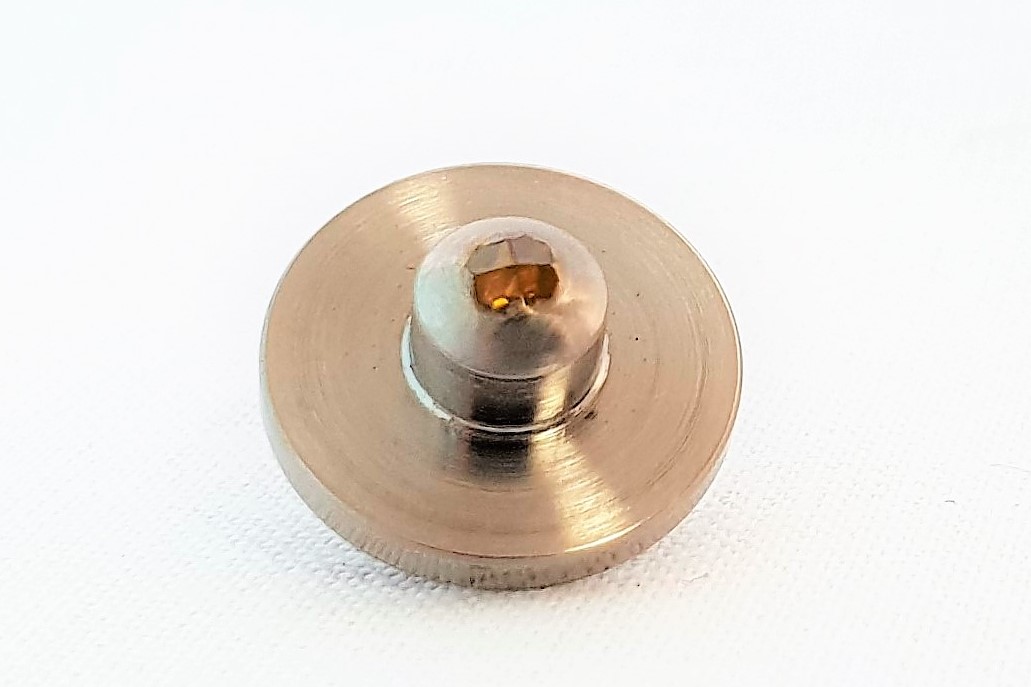

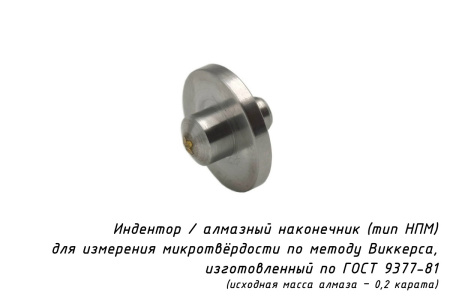

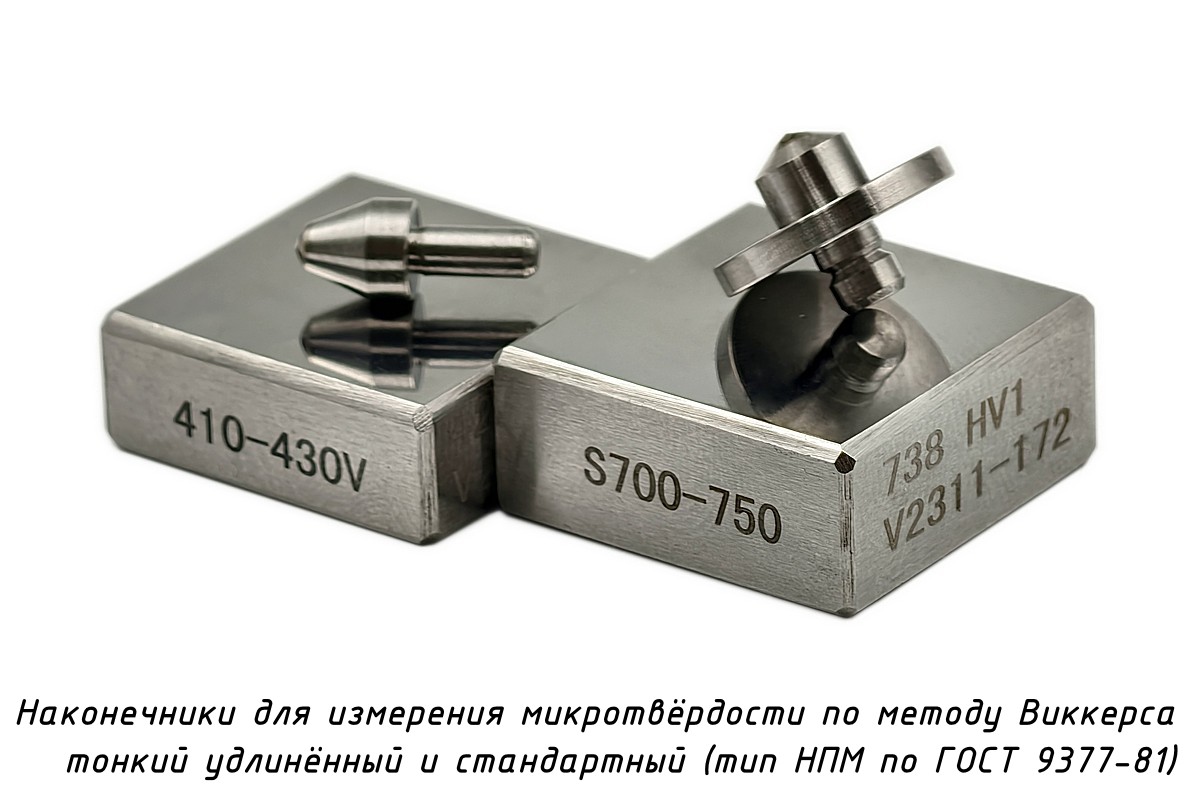

Наконечники алмазные в виде четырёхгранной пирамиды с углом 136° к приборам для измерения микротвёрдости металлов и сплавов по методу Виккерса.<br>

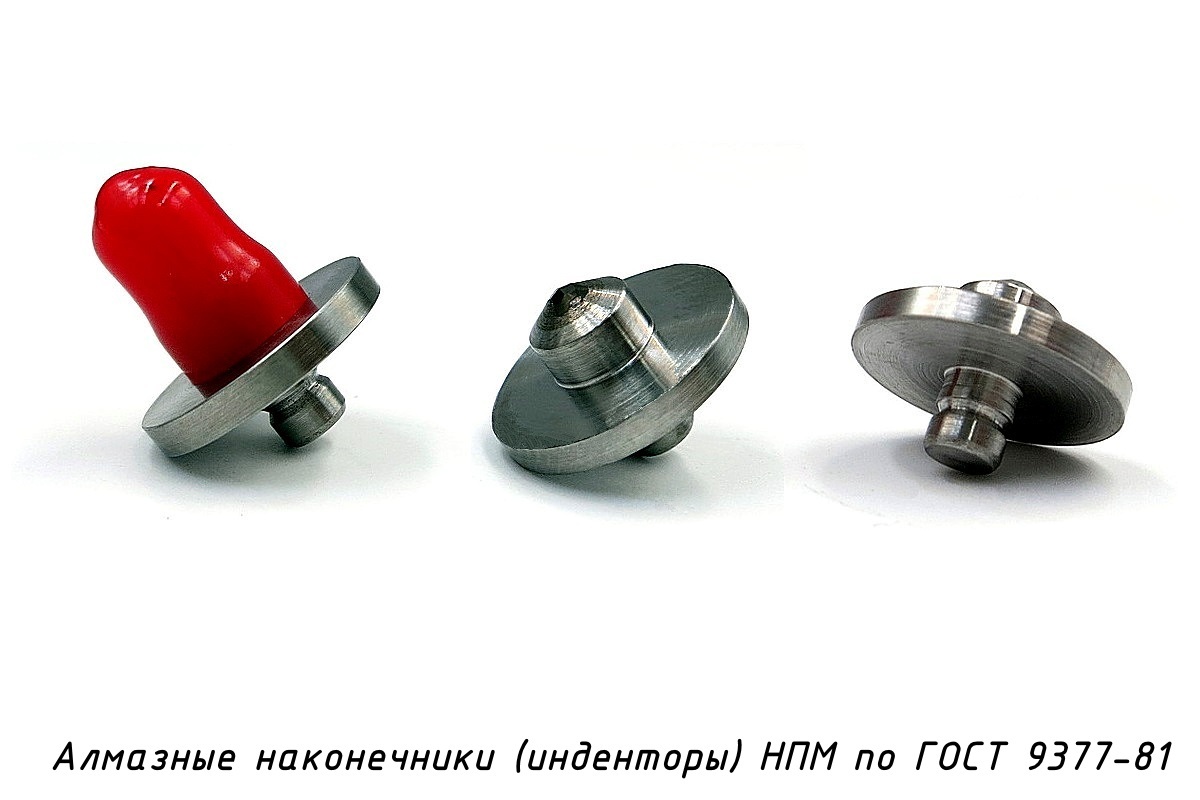

Наконечники изготовлены в соответствии с ГОСТ 9377-81 и прошли первичную поверку при выпуске из производства по ГОСТ 8.044-80.<br>
Надо внимательно следить за гранями и остриём алмазной пирамиды, так как всякое повреждение их нарушит точность измерений.<br>
Повреждение граней и острия легко обнаружить при рассматривании отпечатков на мягких материалах: алюминий и других.<br>
Наконечники тип НП и НПМ — в процессе шлифовки алмазных инденторов в точке соединения граней алмаза остаётся линия стыка, которая препятствует достижению идеального заострения.<br>
В стандартах ISO и ASTM определяется максимальная длина линии стыка в зависимости от используемой испытательной нагрузки.<br>
В соответствии с полученной длиной линии стыка инденторы классифицируются для использования в различных диапазонах испытательной нагрузки.
Наличие: Товар в наличии. Срок отгрузки: 21-35 дней
Доставка завтра - 390 ₽

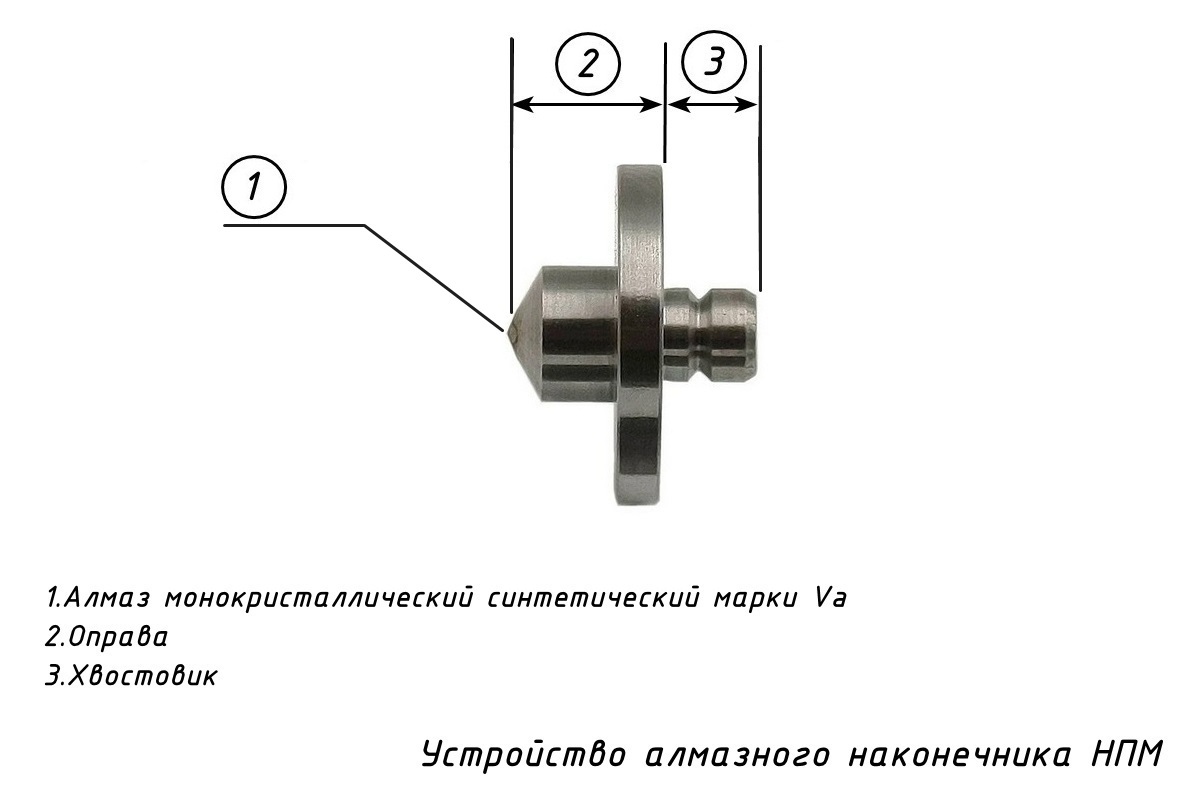

Технические характеристики наконечника НПМ
|

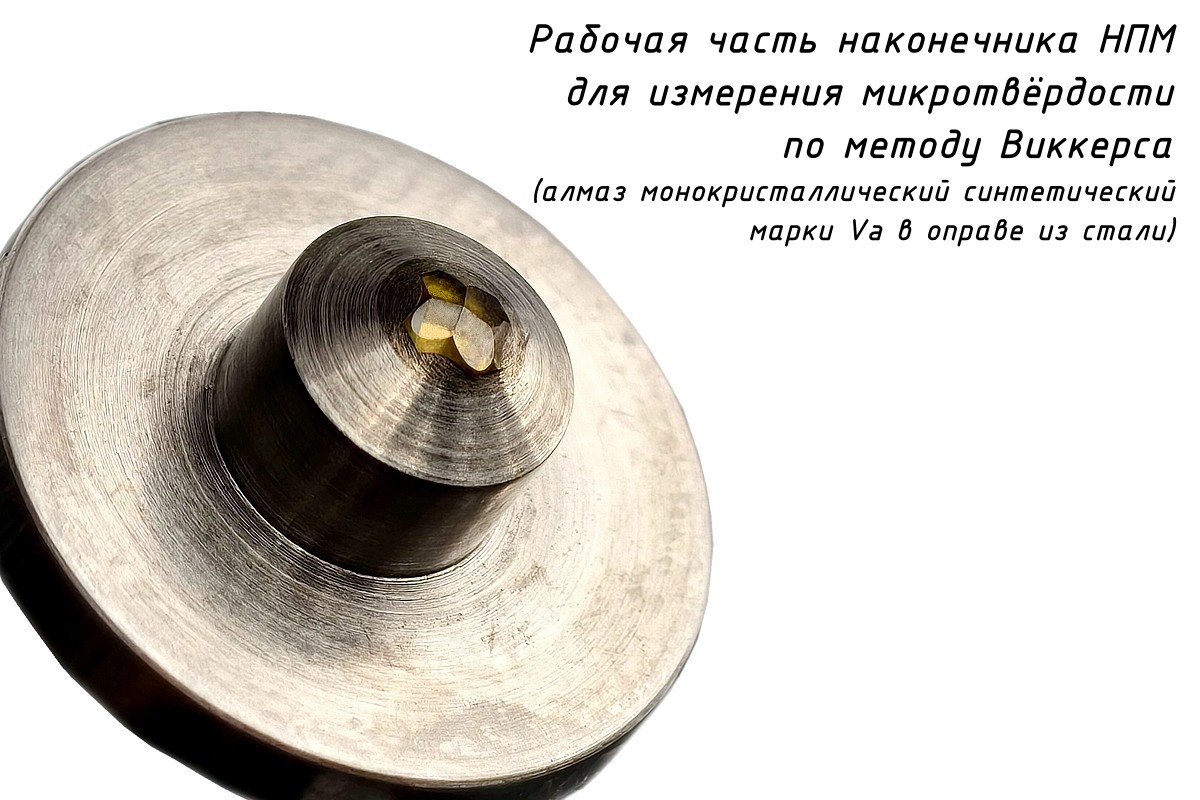

Рабочая часть наконечника |
|
|
Материал рабочей части: |
Алмаз монокристаллический синтетический марки Va |
|
Исходная масса алмаза (каратность): |
0,2 карата |
|

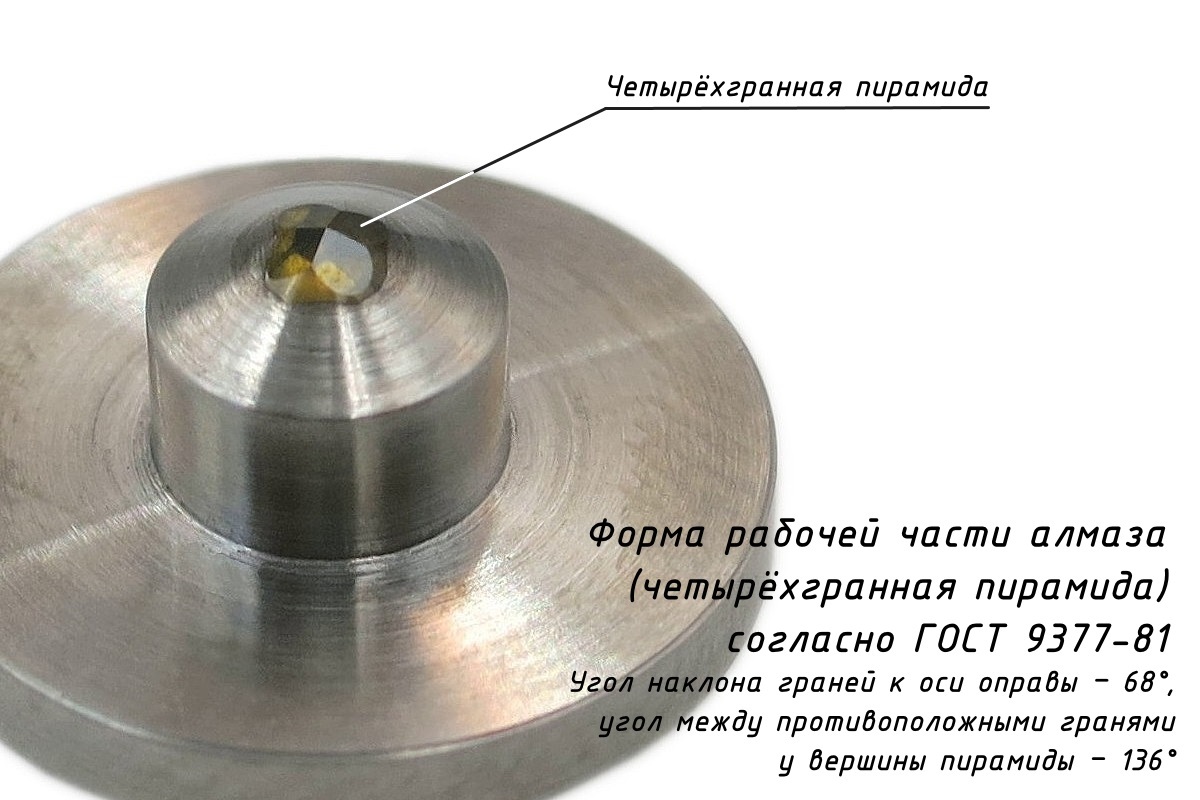

Форма рабочей части алмаза: |
Четырёхгранная пирамида |
|
Угол наклона граней к оси оправы: |
68° |
|
Угол между противоположными гранями у вершины: |
136° |
|
Оправа |
|
|
Материал оправы: |
Сталь марки с механическими свойствами не ниже указанных марок сталей по ГОСТ 9377-81 |
|

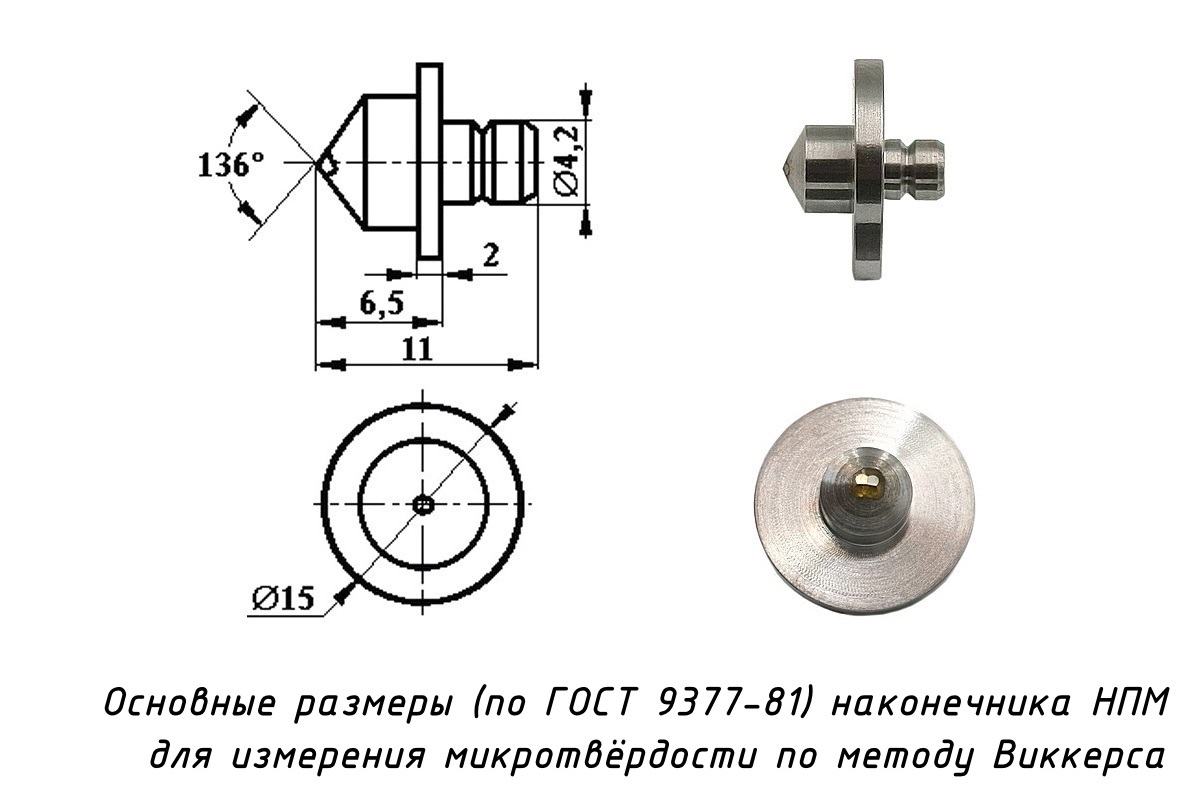

Геометрические размеры индентора: |
По ГОСТ 9377-81 для наконечника тип НПМ |
|
Угол конуса оправы: |
120° |
|
Общие |
|
|
Упаковка: |
Индивидуальная тара (футляр) в соответствии с ГОСТ 18088-83 |
Применимость алмазного наконечника НПМ (0,2 ct) для шкал твёрдости Виккерса
Наконечник НПМ применим для измерения микротвёрдости по Виккерсу изделий и образцов из металлов, сплавов, минералов, стекол, пластмасс, полупроводников, керамики, тонких листов фольги, плёнок, гальванических, диффузионных, химически осаждённых и электроосаждённых покрытий (согласно ГОСТ 9450-76)
|
Шкала твёрдости |
Тип материалов |
Диапазон измерений |
Испытательная нагрузка |
|
Шкалы для измерения микротвёрдости по методу Виккерса (согласно ГОСТ 9450-76) |
|||
|
HV 0,5 |
|
|
0,5 кгс (4,903 Н) |
|
HV 0,3 |
|
|
0,3 кгс (2,942 Н) |
|
HV 0,2 |
|
|
0,2 кгс (1,961 Н) |
|
HV 0,1 |
|
|
0,1 кгс (0,9807 Н) |
|
HV 0,05 |
|
|
0,05 кгс (0,4903 Н) |
|
HV 0,025 |
|
|
0,025 кгс (0,2452 Н) |
|
HV 0,02 |
|
|
0,02 кгс (0,1961 Н) |
|
HV 0,015 |
|
|
0,015 кгс (0,1471 Н) |
|
HV 0,01 |
|
|
0,01 кгс (0,09807 Н) |
|
HV 0,005 |
|
|
0,005 кгс (0,049 Н) |
|
HV 0,002 |
|
|
0,002 кгс (0,0196 Н) |
|
HV 0,001 |
|
|
0,001 кгс (0,0098 Н) |

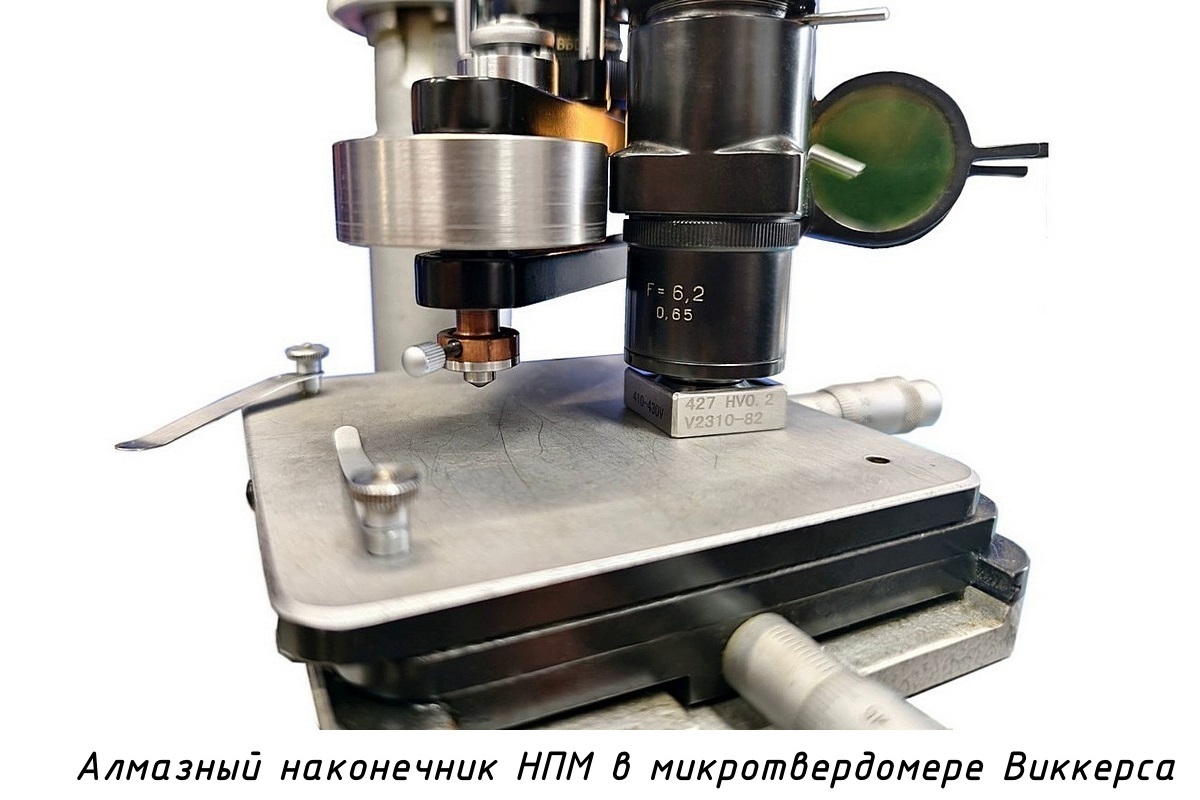

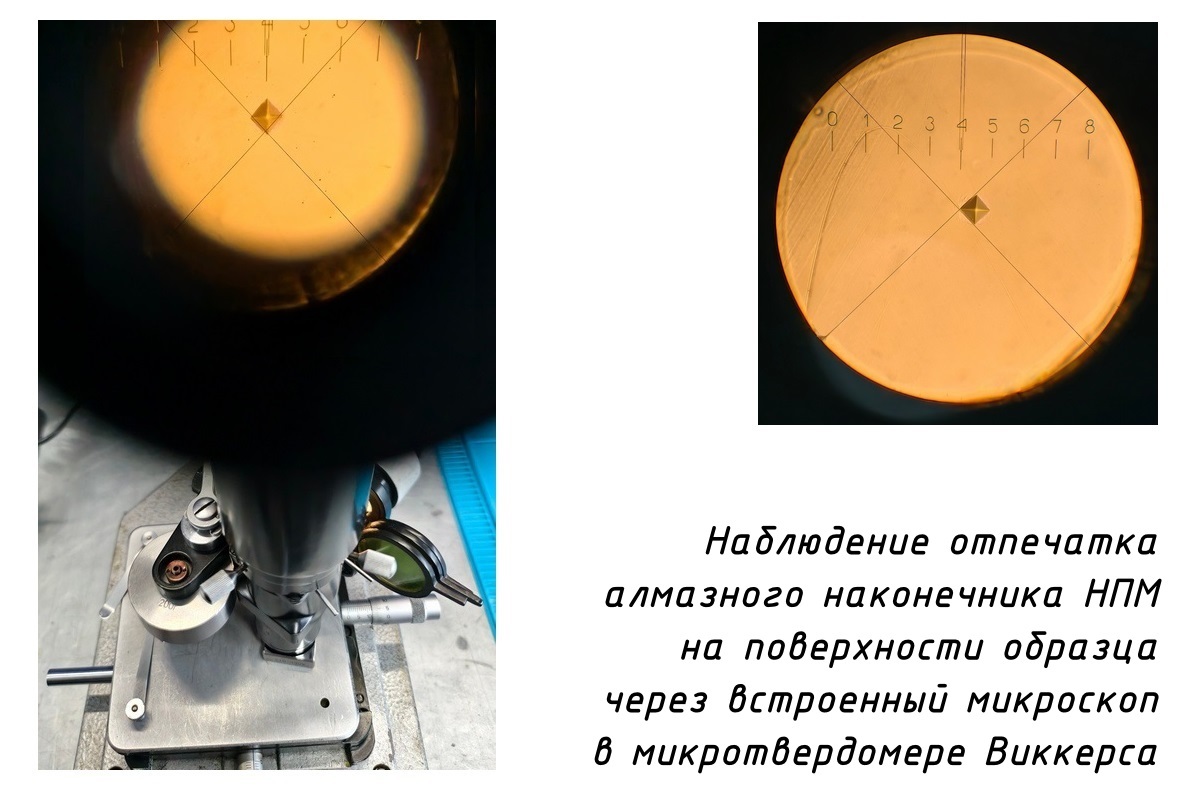

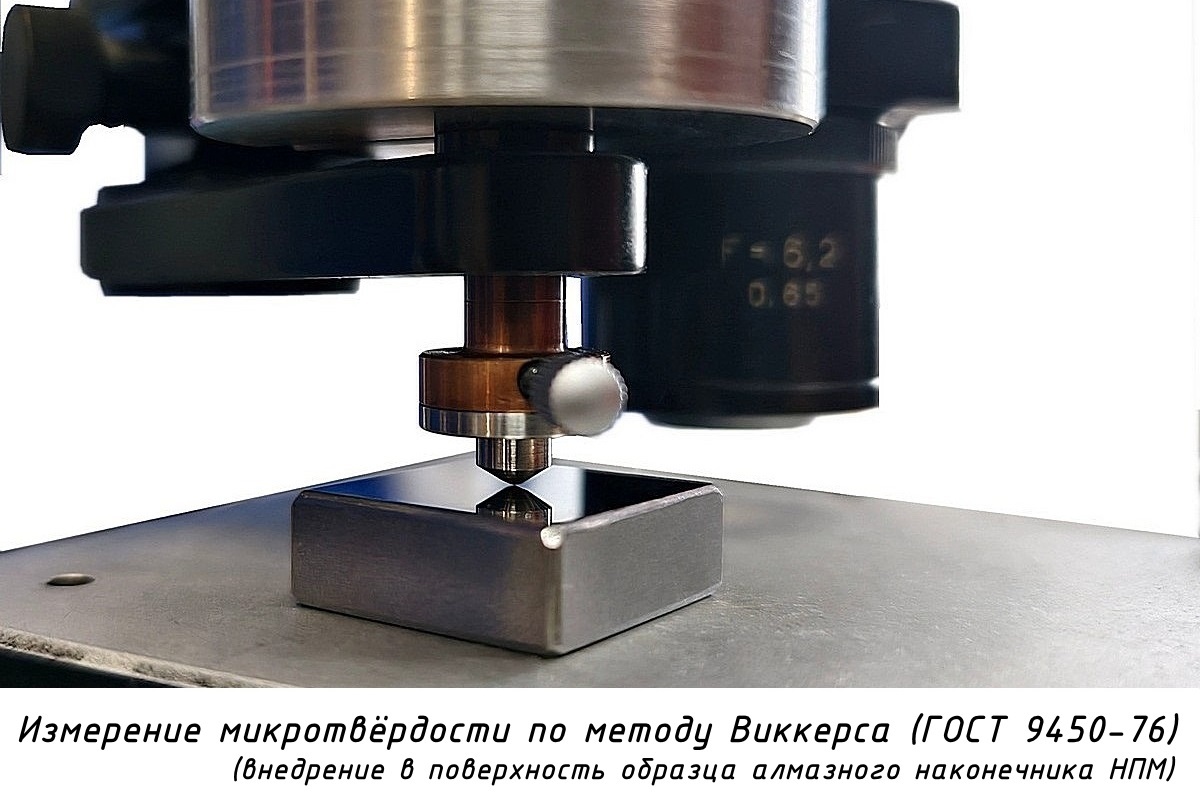

Измерение микротвёрдости образца по методу Виккерса - по отпечатку от внедрения алмазного наконечника типа НПМ

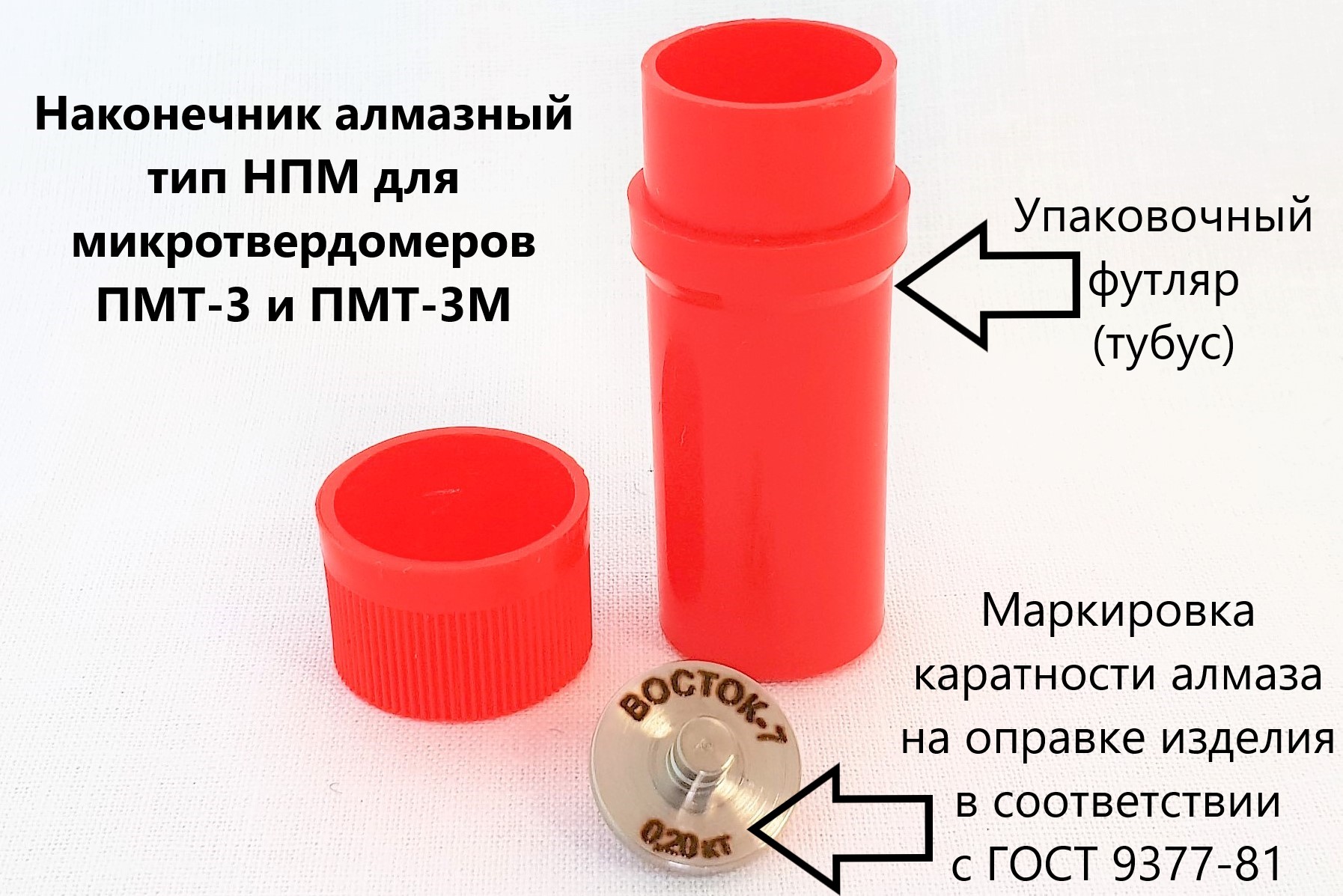

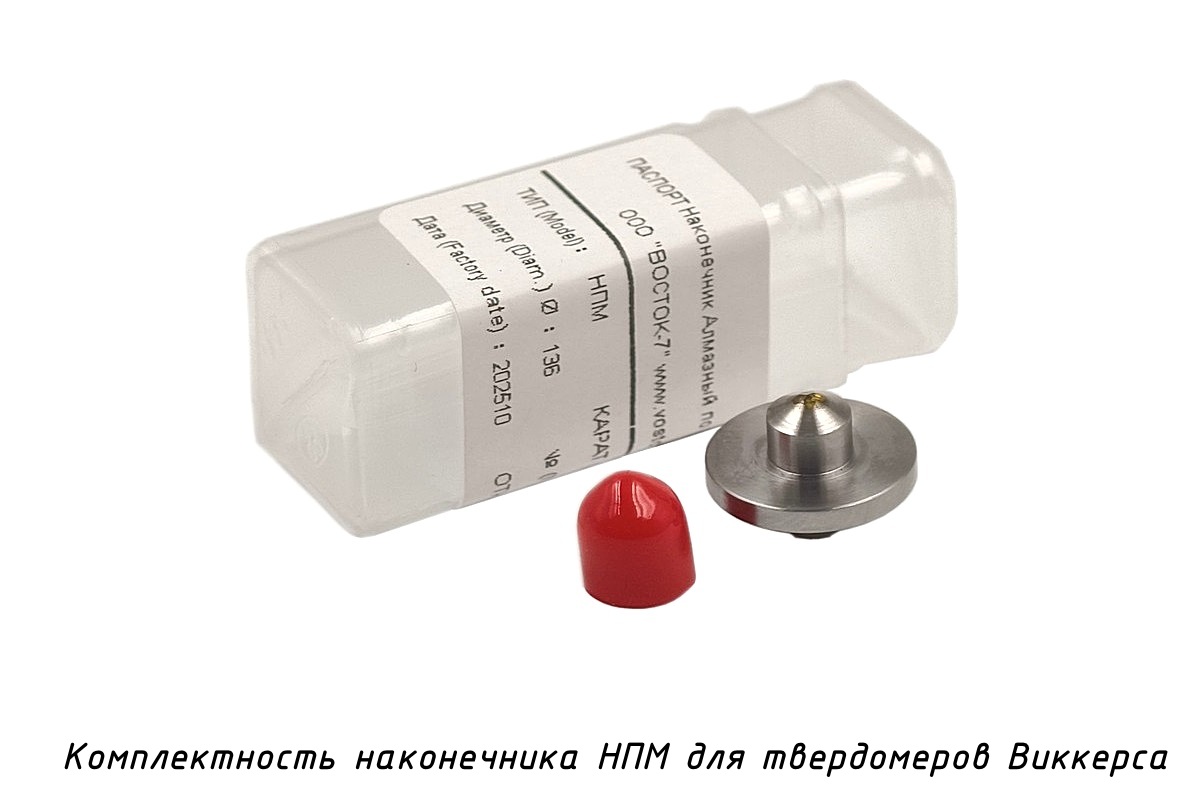

Комплектность поставки алмазного наконечника тип НПМ (0,2 карата)
|
Наименование |
Кол-во |
|
Алмазный наконечник (индентор) твердомера, |
1 шт. |
|
Упаковочный футляр |
1 шт. |
|
Паспорт |
1 экз. |
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт |
не подлежит внесению в реестр |
| Российская Федерация, АО "РЖД" |
не подлежит внесению в реестр |
| Республика Беларусь, Госстандарт |
не подлежит внесению в реестр |
| Республика Казахстан, КазИнМетр |
не подлежит внесению в реестр |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |

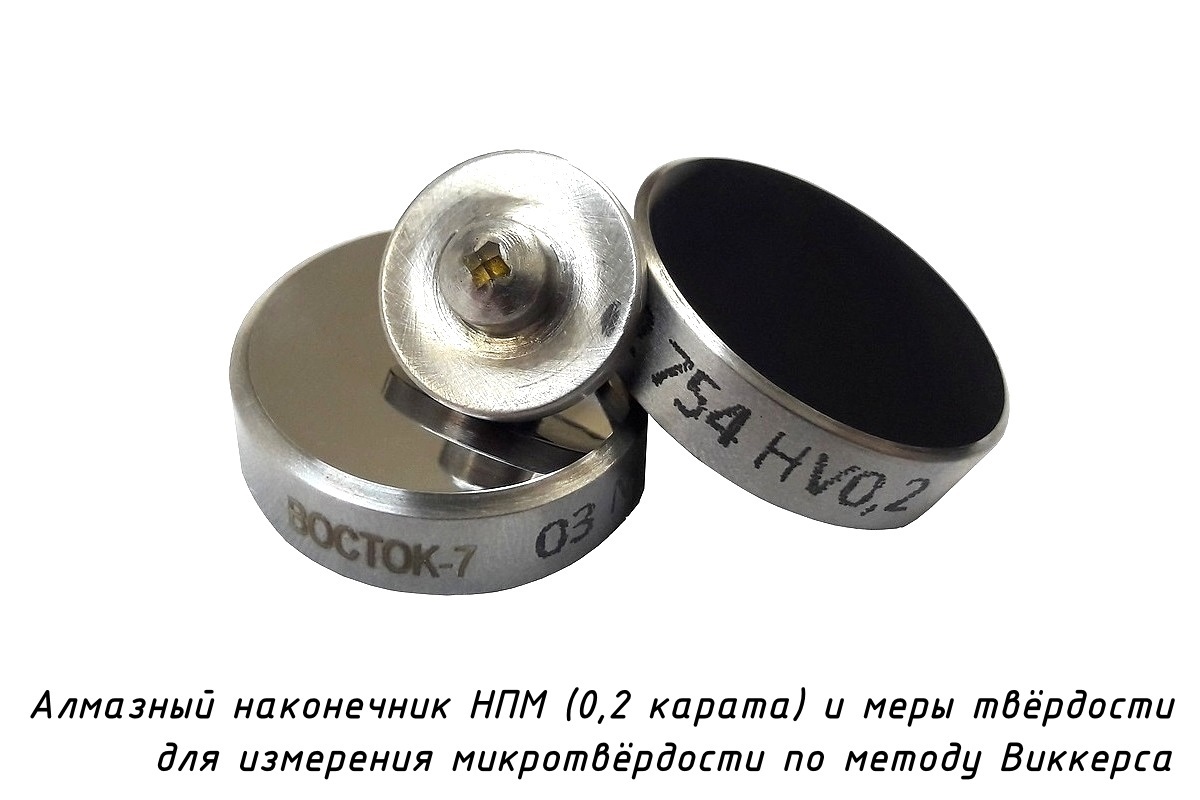

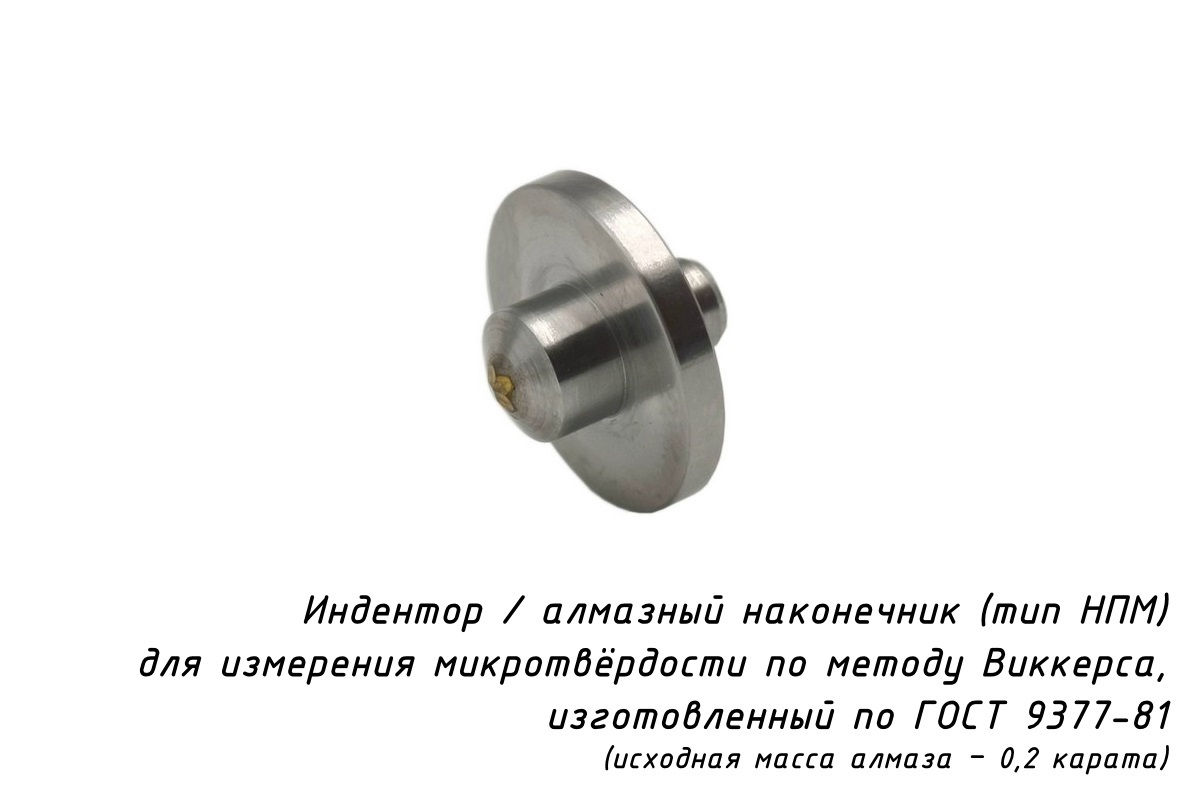

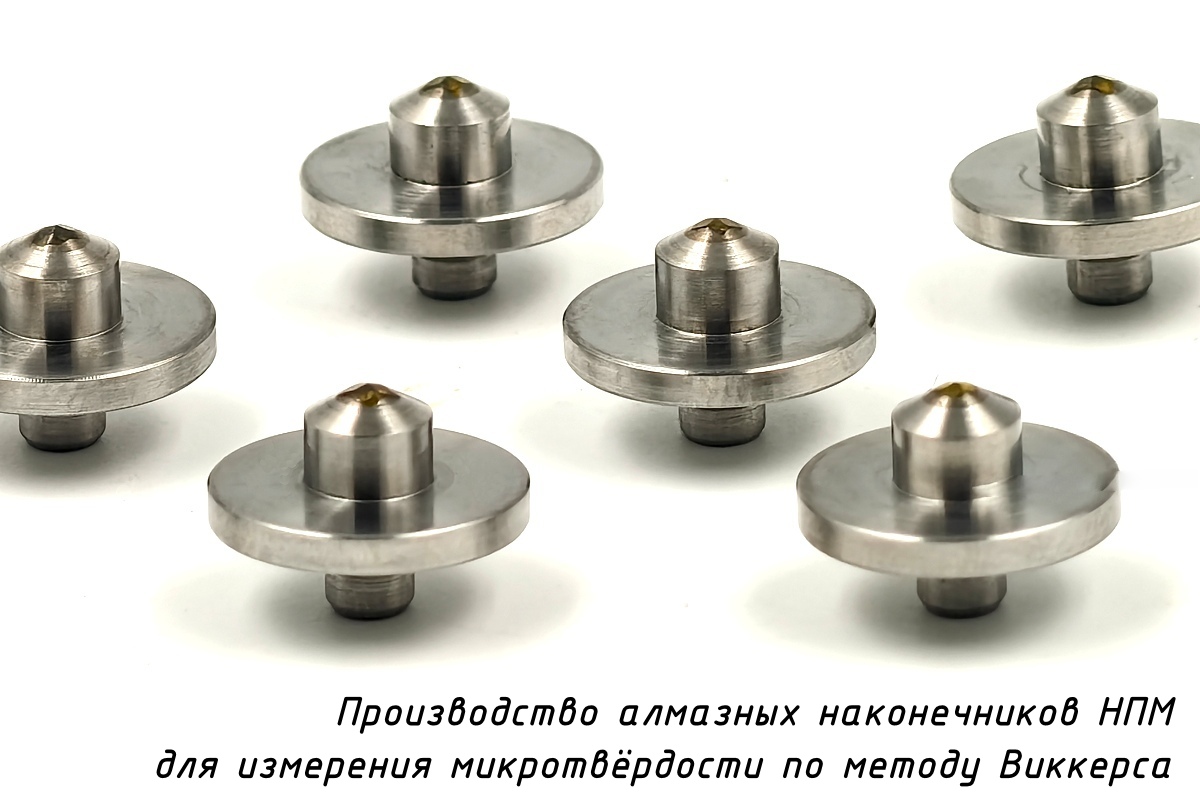

Основные сведения о наконечниках алмазных тип НПМ для микротвердомеров ПМТ-3 и ПМТ-5 (0,2 карата)
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.
Наконечники алмазные тип НПМ для микротвердомеров ПМТ-3 и ПМТ-5 в 2023 году прошли проверку в Центральной Испытательной Лаборатории АО "ЛОМО" на соответствие требованиям изготовителя и рекомендованы к применению в микротведомерах ПМТ-3, ПМТ-3М, ПМТ-3М1 и ПМТ-5.Наконечники алмазные в виде четырёхгранной пирамиды с углом 136° к приборам для измерения микротвёрдости металлов и сплавов по методу Виккерса. Наконечники изготовлены в соответствии с ГОСТ 9377-81 и прошли первичную поверку при выпуске из производства по ГОСТ 8.044-80.
Надо внимательно следить за гранями и остриём алмазной пирамиды, т.к. всякое повреждение их нарушит точность измерений. Повреждение граней и острия легко обнаружить при рассматривании отпечатков на мягких материалах: алюминий и др.
Наконечники тип НП и НПМ – в процессе шлифовки алмазных инденторов в точке соединения граней алмаза остаётся линия стыка, которая препятствует достижению идеального заострения. В стандартах ISO и ASTM определяется максимальная длина линии стыка в зависимости от используемой испытательной нагрузки. В соответствии с полученной длиной линии стыка инденторы классифицируются для использования в различных диапазонах испытательной нагрузки.
Параметры алмазного наконечника (индентора) для шкал твёрдости и микротвёрдости по Виккерсу

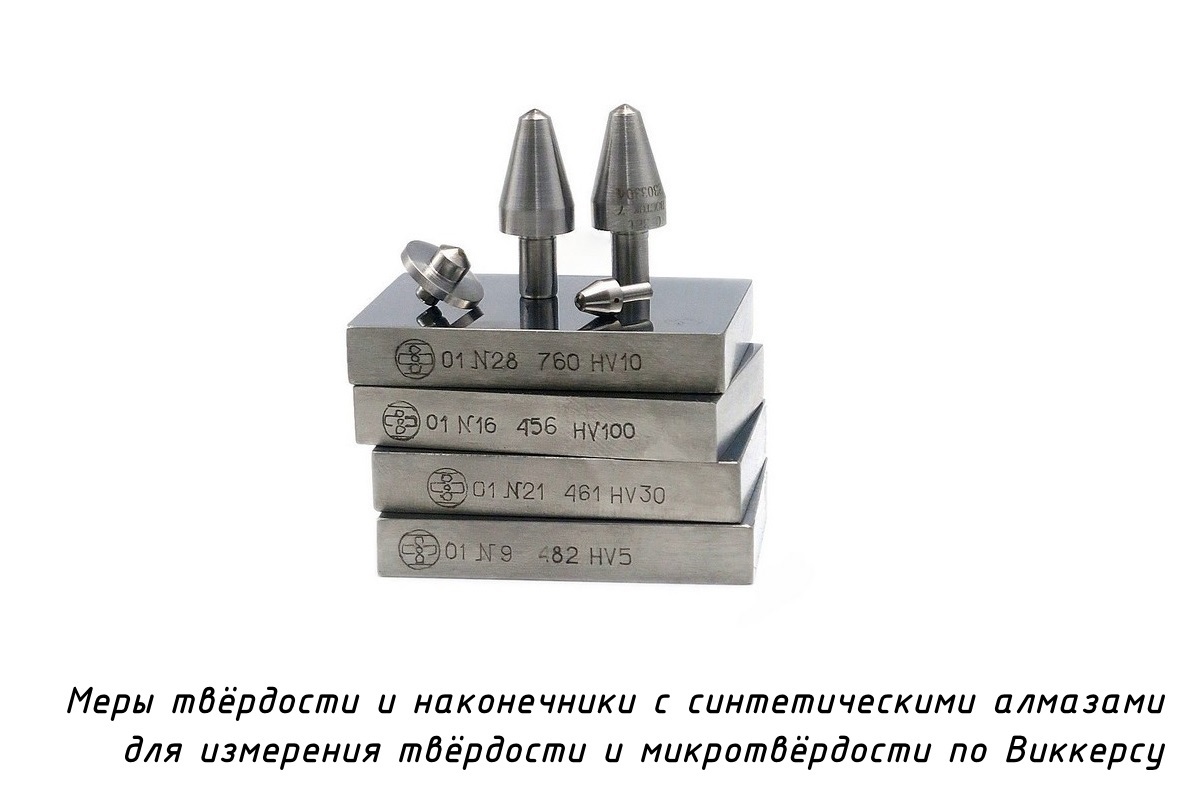

Линейка выпускаемых инденторов для измерения по методам Виккерса от "Восток-7"
| Изображение | Исходная масса алмаза | Ссылка на наконечник |
|
Метод измерения твёрдости по Виккерсу (ГОСТ 2999-75 и ГОСТ Р ИСО 6507-1-2007) |
||
|
0,3 карата | Наконечник алмазный НП 1 (0,3 карата) |
|
0,4 карата | Наконечник алмазный НП 1 (0,4 карата) |
|
Метод измерения микротвёрдости по Виккерсу (ГОСТ 9450-76) |
||
|

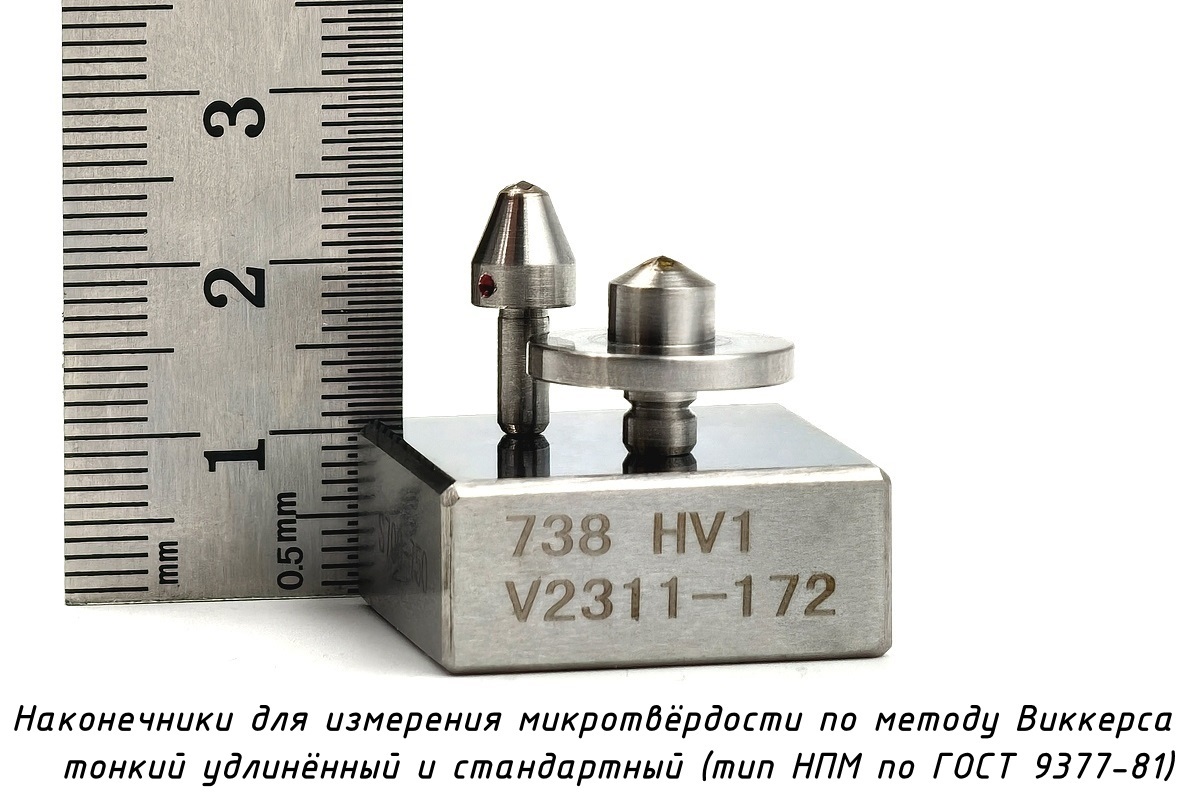

0,2 карата | Наконечник алмазный НПМ |
|
0,2 карата | Наконечник алмазный тонкий для измерения микротвёрдости по методу Виккерса |
Базовые моменты эксплуатации алмазного индентора типа НПМ (0,2 карата) для измерения микротвёрдости по методу Виккерса
- Состояние наконечника следует регулярно проверять на наличие дефектов и загрязнений. Форму наконечников проверяют путём индентирования в эталонную меру твёрдости…
- В случае обнаружения дефектов наконечника его сертификат калибровки считается недействительным;
В процессе шлифовки алмазных инденторов для твердомеров Виккерса в точке соединения граней алмаза остаётся линия стыка, которая препятствует достижению идеального заострения. В стандартах ISO и ASTM определяется максимальная длина линии стыка в зависимости от используемой испытательной нагрузки. В соответствии с полученной длиной линии стыка инденторы классифицируются для использования в различных диапазонах испытательной нагрузки.
Рекомендуемый порядок установки (замены) индентора в приборах для измерения твёрдости (твердомерах стационарного и переносного типов)
- Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином;
- Ослабить винт фиксации индентора к шпинделю;
- Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Важно: установить хвостовик индентора вглубь посадочного места до упора и обжать его, в противном случае при испытании может произойти смещение индентора и его повреждение;

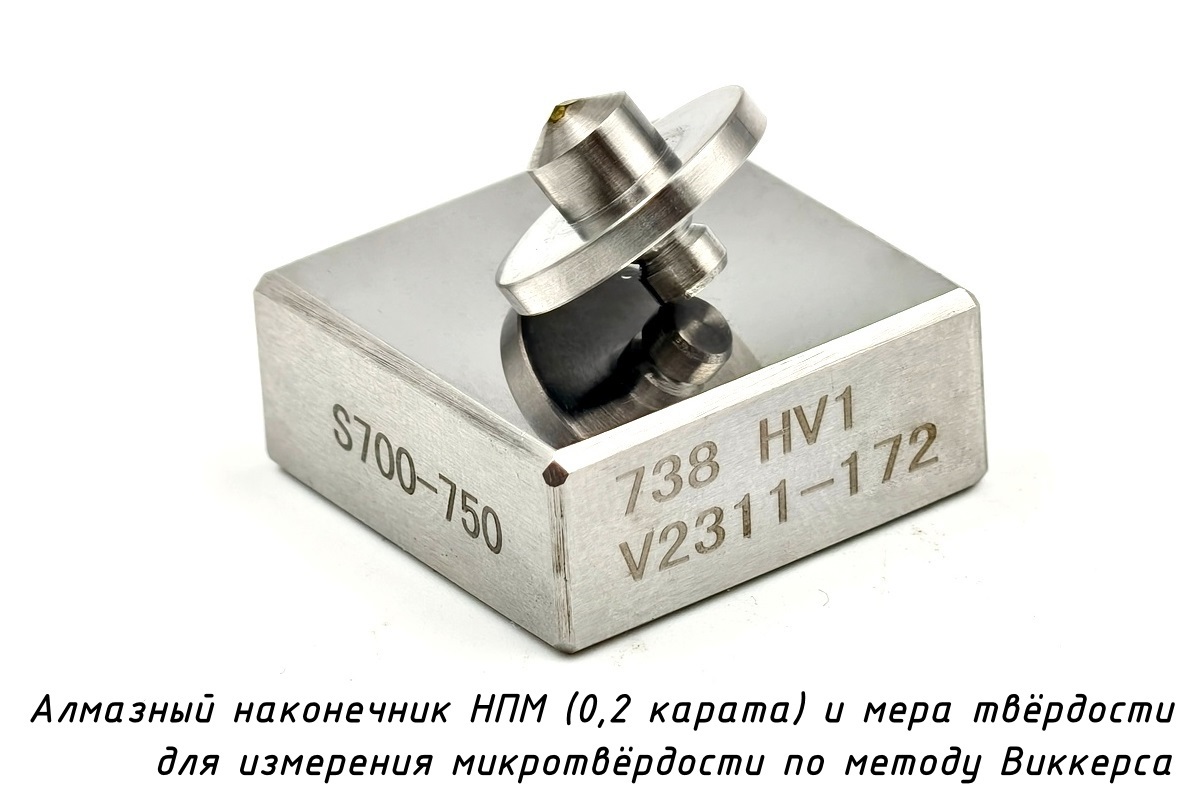

- Разместить на предметном (измерительном / опорном) столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения;
- Обжать индентор - для наконечника алмазного типа НПМ для измерения микротвёродсти по методу Виккерса (с исходной массой алмаза 0,2 карата) - троекратно приложить основную нагрузку для укола индентором в различных местах рабочей поверхности меры твёрдости.
- Закрутить винт фиксации индентора до упора.
- Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения. Сравнить полученное твердомером среднее значение твёрдости со значением твёрдости, выгравированном на боковой поверхности эталонной меры твёрдости. Если полученное твердомером среднее значение твёрдости и значение эталонной меры твёрдости находятся в пределах допустимой погрешности (погрешность твердомера по паспорту изготовителя + погрешность меры твёрдости по паспорту изготовителя), то продолжить измерения твёрдости других контролируемых изделий. Если значение твёрдости, измеренное твердомером, и значение эталонной меры твёрдости выходят за пределы допустимой погрешности - необходимо произвести калибровку твердомера согласно инструкции изготовителя.
Дополнительное оборудование для проведения измерений твёрдости металлов и сплавов
| Этап | Процесс | Ссылки на оборудование |
| Подготовка образцов для проведения измерений твёрдости | Отрезание образцов | Ручные и автоматические отрезные станки |
| Запрессовка образцов | Лабораторные прессы | |
| Шлифовка поверхности образцов | Станки шлифовально-полировальные (ручные и автоматические) | |
| Предварительные измерения условий | Измерения температуры и влажности |
Термогигрометры стационарные Дата-логгеры |
| Измерения шероховатости поверхности образца | Профилометры (измерители шероховатости) | |
| Измерения толщины образцов | Толщиномеры | |
| Проведение измерений твёрдости образцов из металлов и сплавов | Проведение измерений твёрдости образцов | Твердомеры металлов |
| Проведение измерений твёрдости эталонов | Меры твёрдости металлов | |
| Смена наконечников в твердомерах | Наконечники для твердомеров |
Наконечники (инденторы) и меры твердости для измерения твердости металлов по методам Роквелла, Бринелля, Виккерса - широкий выбор в продаже
