Изготовитель: ООО "Восток-7" (РФ).
</p>
<p>
Состояние: новое изделие.
</p>
<p>
</p>
<p>
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в <a target="_blank" href="https://fgis.gost.ru/fundmetrology/cm/results">Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ)</a> в течение 40 рабочих дней с даты проведения поверки.
</p>
<p>
Назначение средства измерений
</p>
<p>

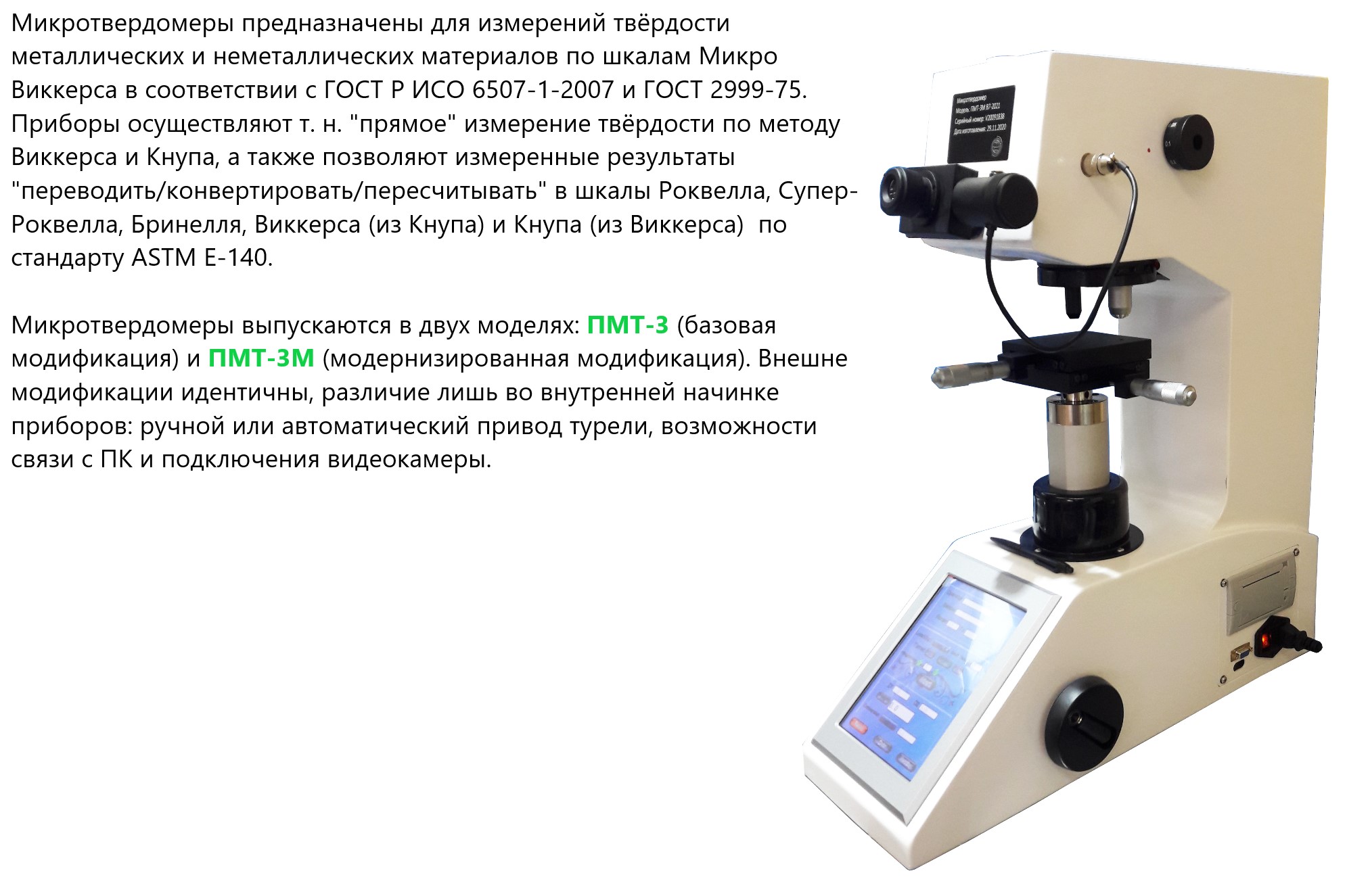

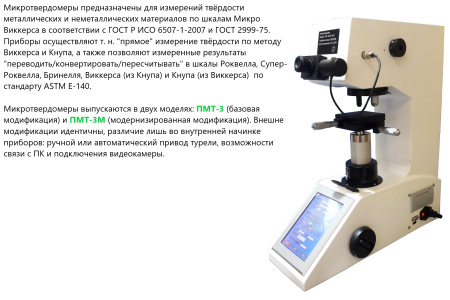

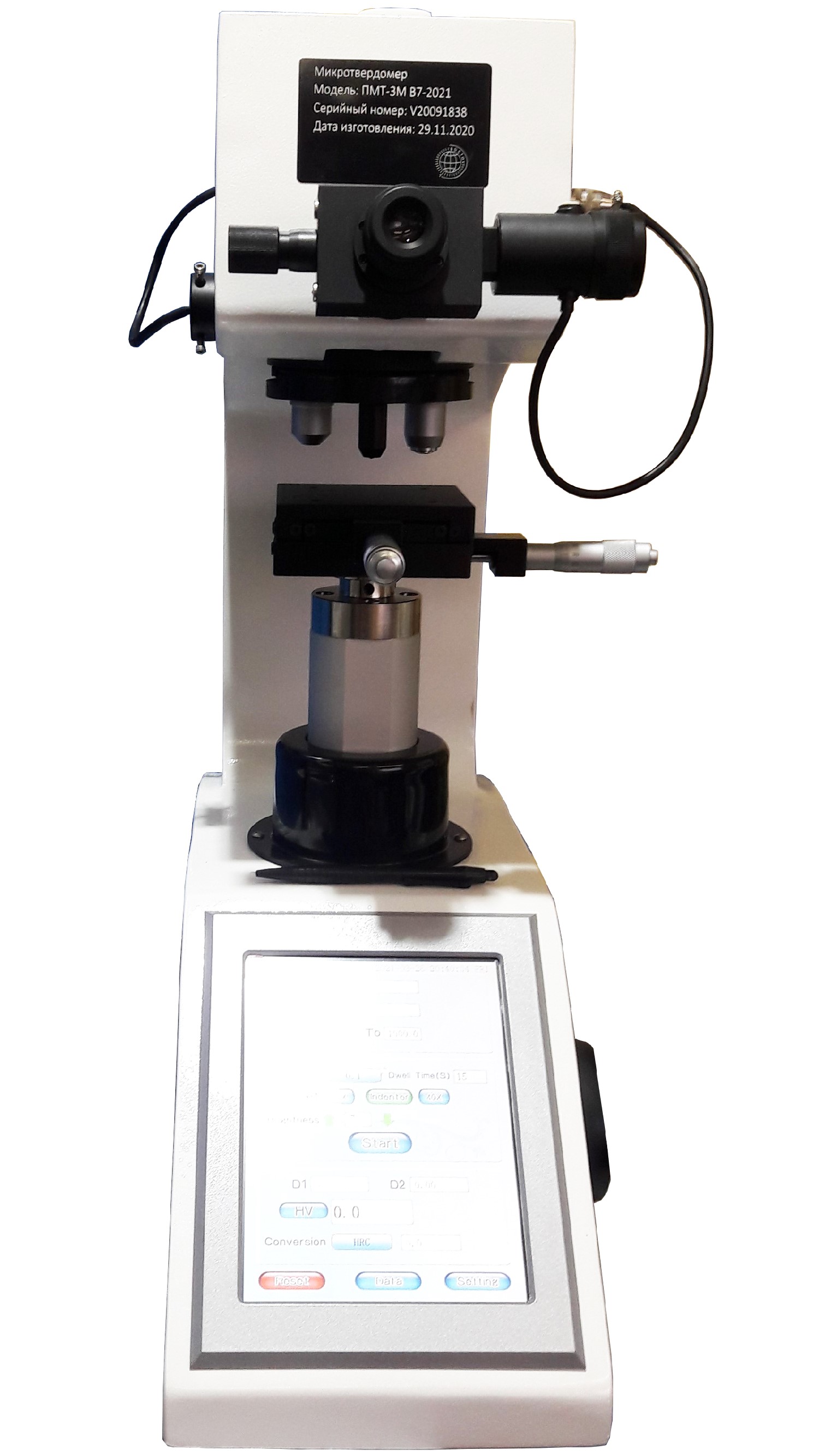

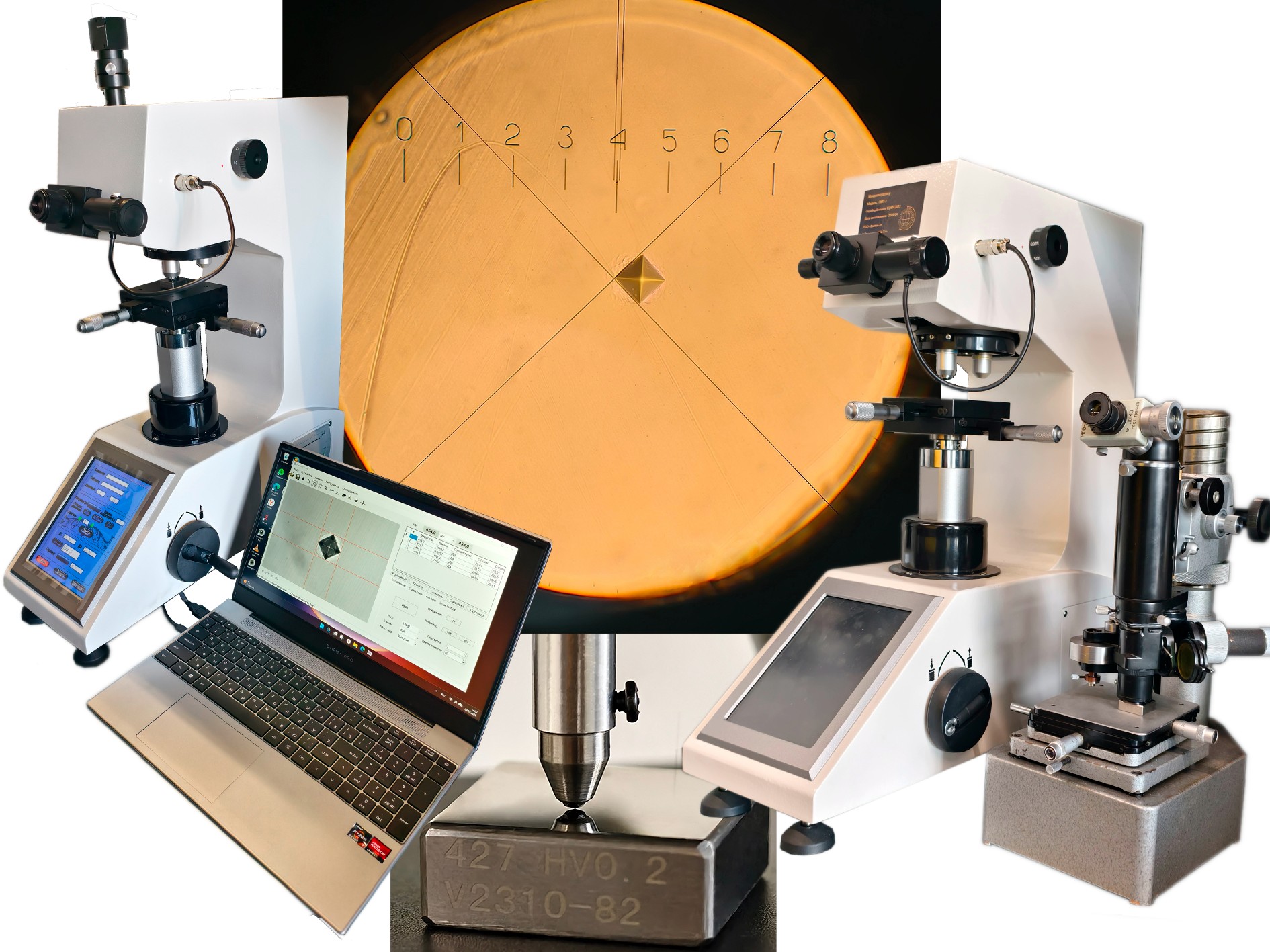

Микротвердомеры Виккерса (далее – микротвердомеры) предназначены для измерений твёрдости металлических и неметаллических материалов по шкалам Микро Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и ГОСТ 2999-75. Приборы осуществляют т. н. "прямое" измерение твёрдости по методу Виккерса и Кнупа (доп. опция) путём непосредственного нагружения (терминология по ГОСТ 8.063-2012), а также позволяют измеренные результаты "переводить/конвертировать/пересчитывать" в шкалы Роквелла, Супер-Роквелла, Бринелля, Виккерса (из Кнупа) и Кнупа (из Виккерса) - т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140.<br>
</p>
<p>
Микротвердомеры используются для определения твёрдости различных металлических конструкций, включая небольшие или мелкие детали, тонких пластин, металлической фольги, тонко-тянутой проволоки, тонких упрочнённых слоёв и слоёв с гальваническим покрытием, поверхностей с индукционной закалкой или науглероженных материалов, а также различных неметаллических материалов: абразивов, керамики, стекла, минералов, полимеров и т.д.<br>
</p>
<p>

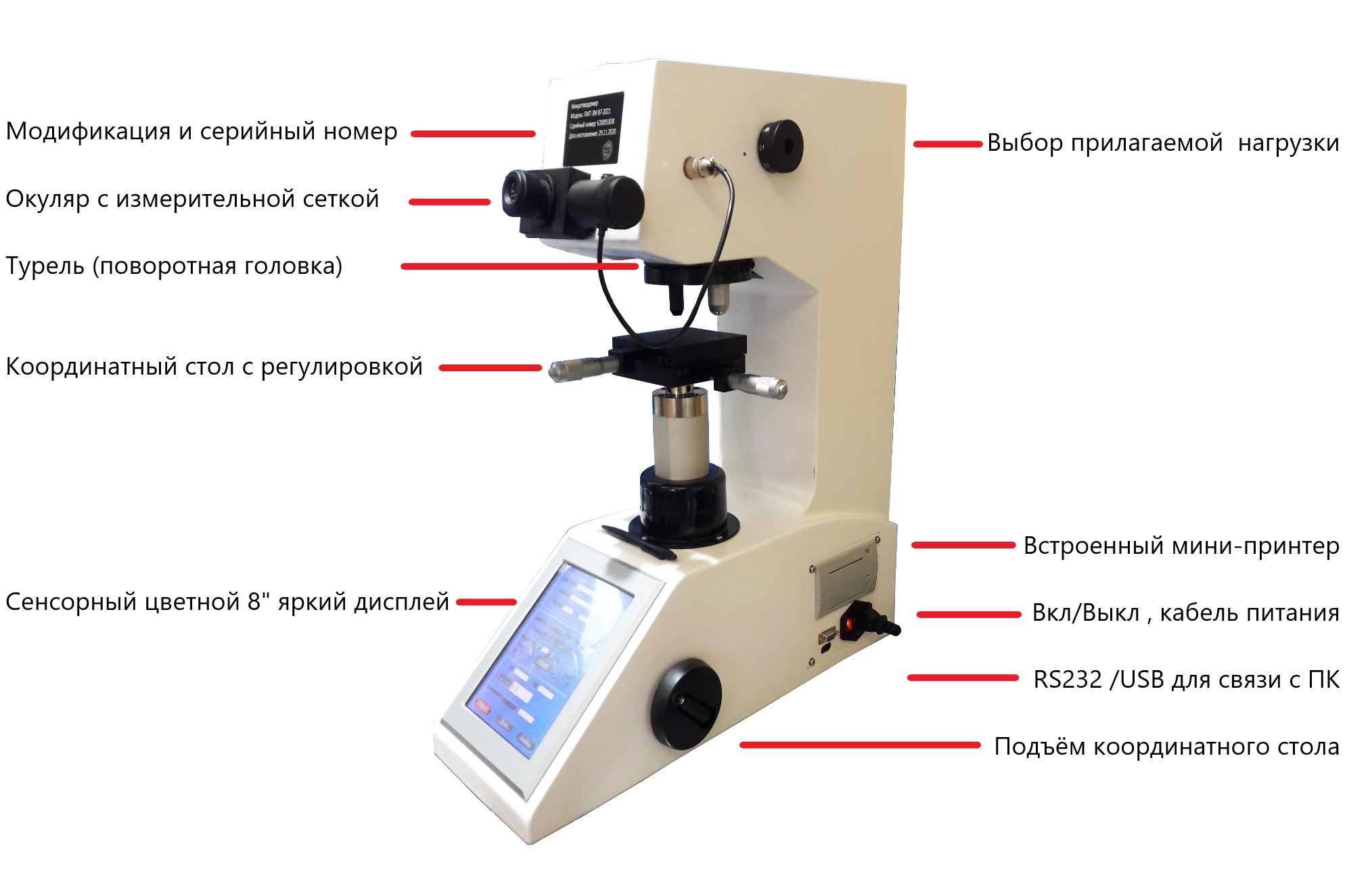

Принцип действия микротвердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка. Микротвердомеры состоят из силовой рамы, на которой установлены механизм приложения нагрузки, сенсорный экран и оптическая система. Микротвердомеры выпускаются в двух исполнениях ПМТ-3, ПМТ-3М и отличаются степенью автоматизации процесса испытаний и разрешением оптической системы.
</p>
<p>
</p>
<p>
</p>
<p>
МОДИФИКАЦИИ МИКРОТВЕРДОМЕРОВ.*
</p>
<p>
*табличное сравнение моделей представлено в разделе "Технические данные", расположен правее текущей вкладки "Описание".
</p>
<p>
<br>
</p>
<p>
</p>
<p align="justify">
ПМТ-3 – базовая модификация: стационарный прибор с ручным типом привода турели (поворотной головки) и диапазоном увеличения оптической системы от 20х до 200х, без возможности установки цифровой видеокамеры и подключения к ПК для обработки данных измерения твёрдости с помощью специализированного ПО (условная расшифровка Пирамидальный Микро Твердомер-3).
</p>
<p>
</p>
<p align="justify">
Отличительные особенности модификации ПМТ-3:
</p>
<p>
</p>
<li>"Прямое" измерение твёрдости путём непосредственного нагружения по шкалам твёрдости: HV (Виккерса) и HK (Кнупа). Доступно 8 шкал твёрдости Виккерса: HV 0,01; HV 0,025; HV 0,05; HV 0,1; HV 0,2; HV 0,3; HV 0,5; HV 1. Технический диапазон измерений твёрдости 8…2900HV (в т. ч. поверяемый 50…1500HV).<br>
</li>
<li>"Косвенное" определение по 14 шкалам твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа (путём конвертации/пересчёта из 2 "прямых" измеренных шкал согласно стандартам ASTM): HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T.<br>
</li>
<li>Абсолютная точность измерений благодаря автоматизации процесса приложения, выдержки и снятия нагрузки с последующим измерением диагонали отпечатка, расчётом и отображением на дисплее измеренного значения микротвёрдости.</li>
<li>Встроенная память на 60 измерений с обработкой результатов и выводом на дисплей расчёта и статистики из проведённой серии измерений: максимальное, минимальное, размах и среднее значение твёрдости, конвертация в другие шкалы твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа.<br>
</li>

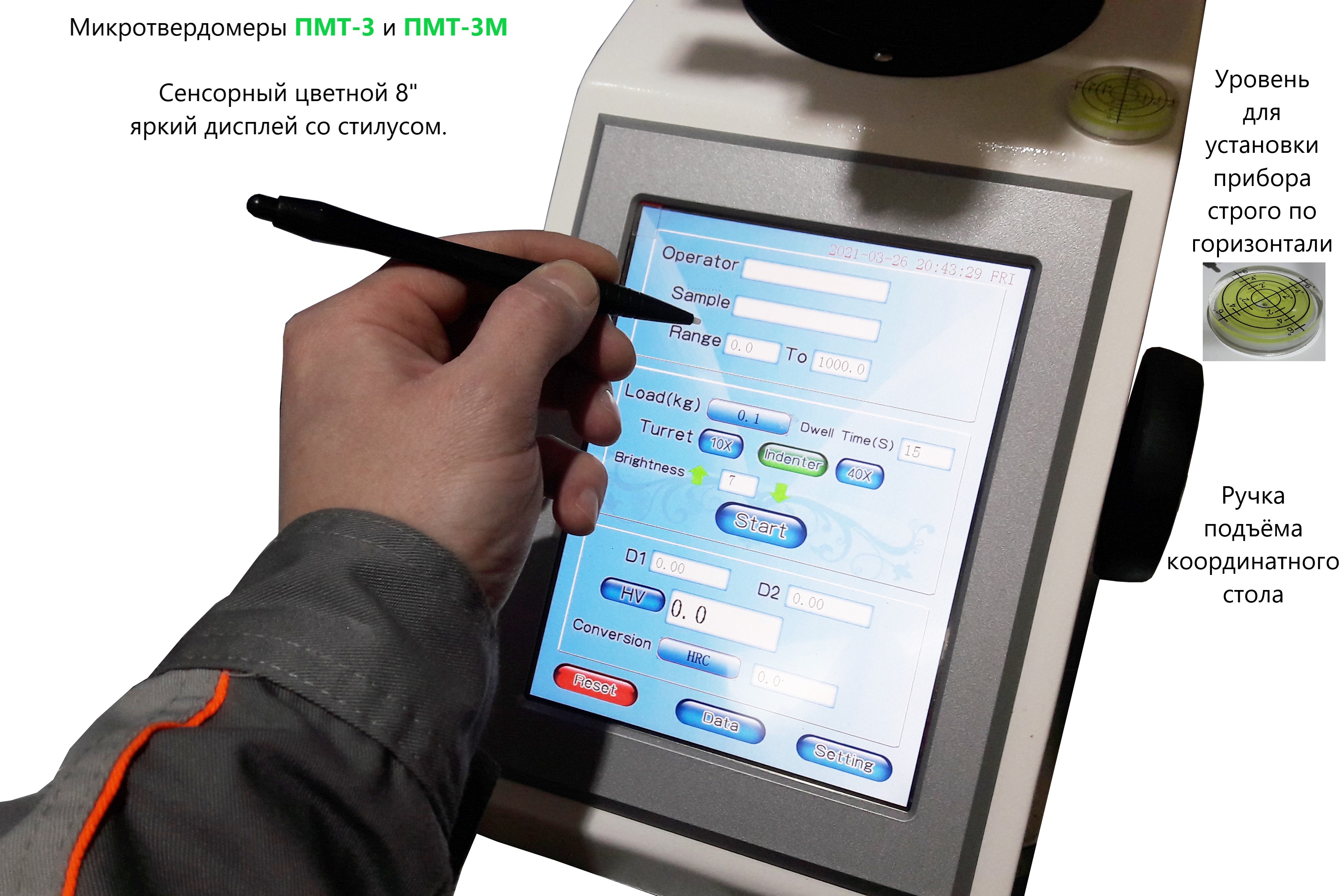

<li>Сенсорный цветной 8" яркий дисплей со стилусом.<br>
</li>

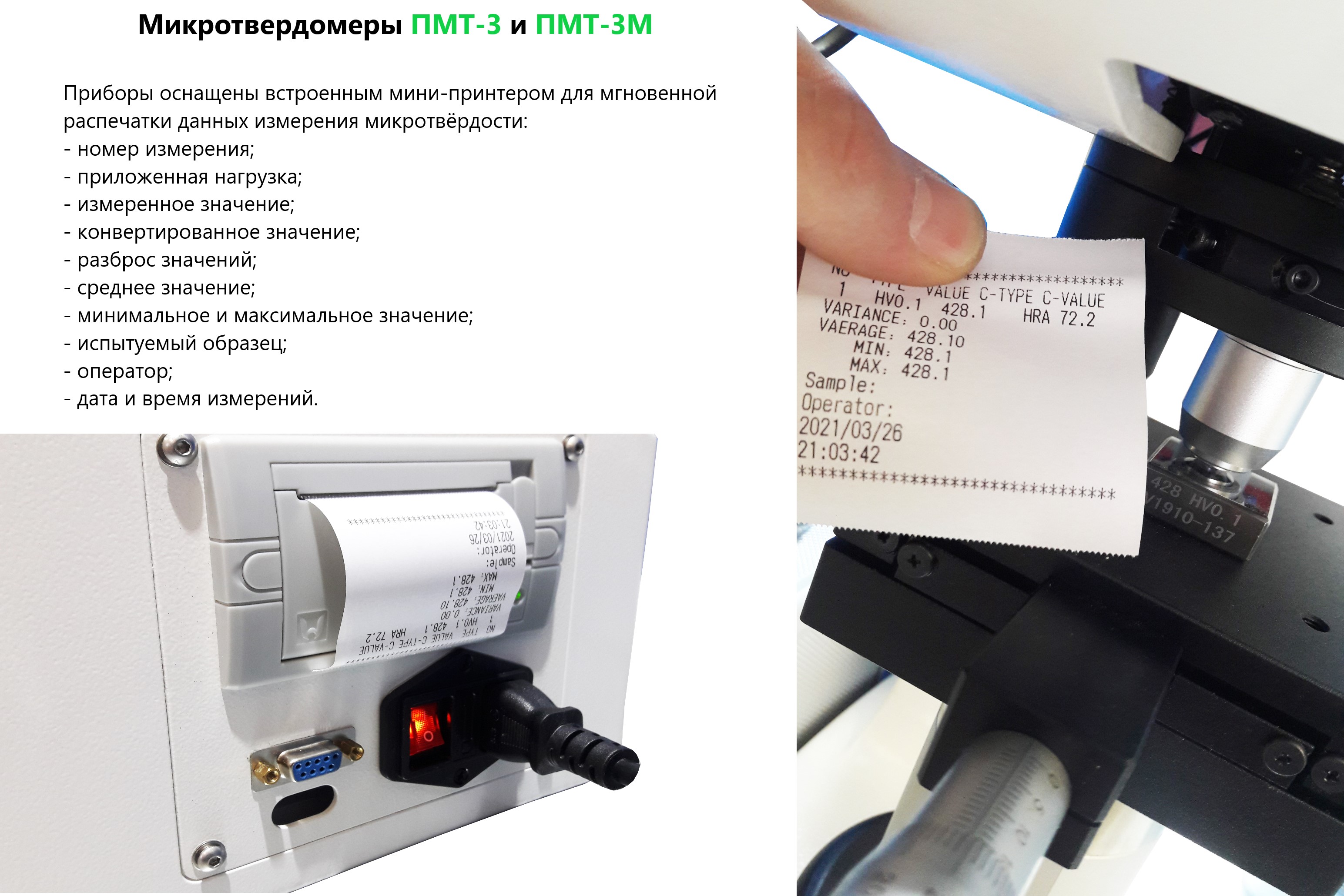

<li>Встроенный мини-принтер для мгновенной распечатки данных измерения микротвёрдости: номер измерения/приложенная нагрузка/измеренное значение/конвертированное значение/разброс значений/среднее значение/мин. значение из серии/макс. значение из серии/испытуемый образец/оператор/дата и время измерений.<br>
</li>

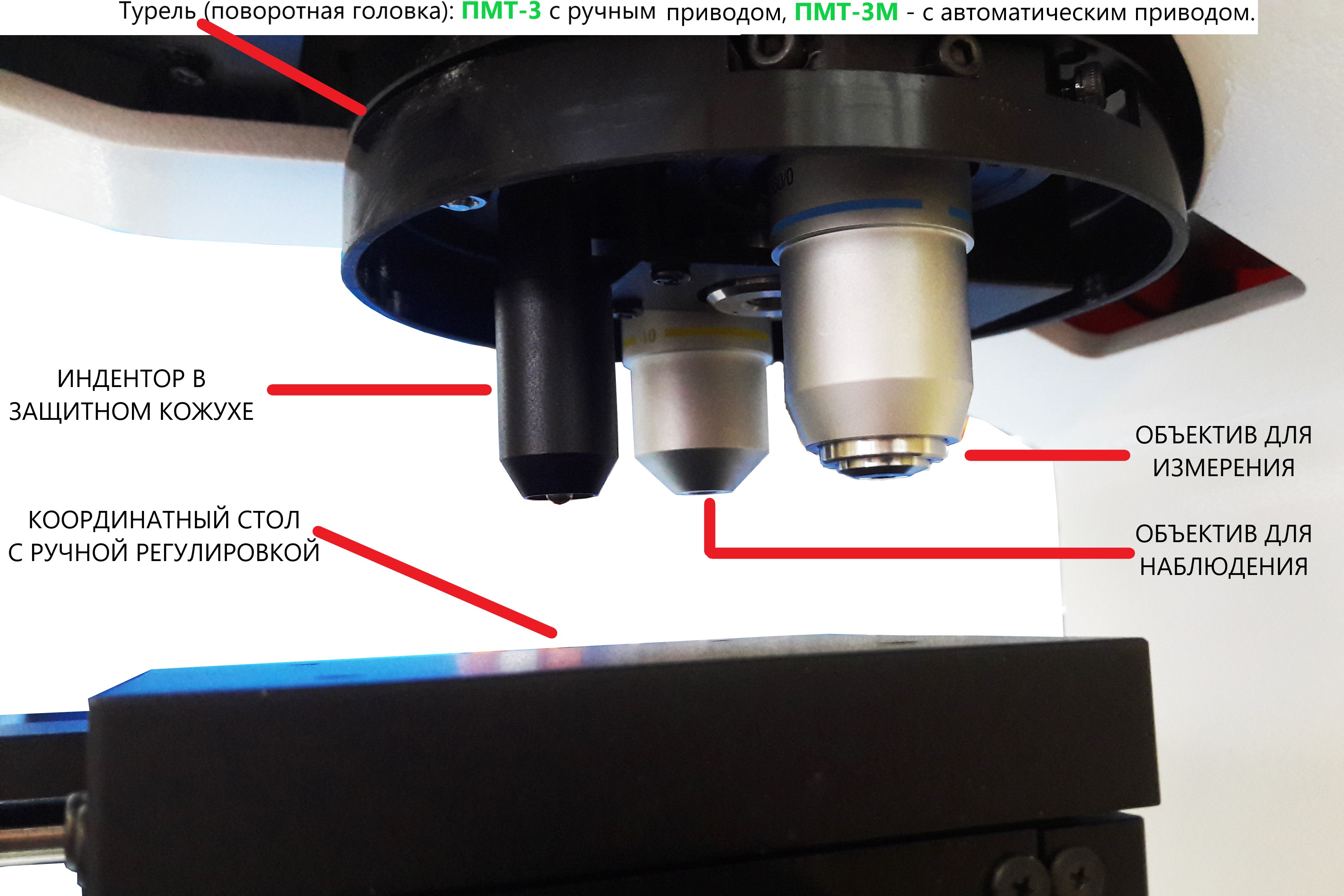

<li>Ручной привод турели для плавности и точности измерений микротвёрдости.<br>
</li>
<p>
</p>
<li>Простота и удобство в эксплуатации, обслуживании, изучении и обучении принципам работы микротвердомеров - рекомендован для учебных целей в профессиональных и высших учебных заведениях.</li>
Наличие: Товар в наличии. Количество товара: 1 шт. Срок отгрузки с поверкой: 6-10 дней
Доставка завтра - 390 ₽
Метрологические и технические характеристики стационарного твердомера по Виккерсу и Микровиккерсу ПМТ-3
Таблица 1 – Метрологические характеристики микротвердомеров Восток-7 моделей ПМТ-3 и ПМТ-3М (подлежат поверке).
|
Диапазоны измерений твердости по шкалам Виккерса |
||||||
|
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
|||||
|
HV 0,01; HV 0,025 |
от 50 до 350 |
|||||
|
HV 0,05 |
от 50 до 550 |
|||||
|
HV 0,1 |
от 50 до 850 |
|||||
|
HV 0,2; HV 0,3 |
от 50 до 1000 |
|||||
|
HV 0,5; HV 1 |
от 50 до 1500 |
|||||
|
Пределы допускаемых абсолютных погрешностей микротвердомеров |
||||||
|
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV |
|||||
|
св. 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 до 1500 включ. |
||
|
|
Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±) |
|||||
|
HV0,01 |
20,0 |
35,0 |
– |
– |
– |
|
|
HV0,025 |
20,0 |
35,0 |
– |
– |
– |
|
|
HV0,05 |
20,0 |
35,0 |
65 |
– |
– |
|
|
HV0,1 |
15,0 |
35,0 |
60,0 |
100,0 |
– |
|
|
HV0,2 |
15,0 |
30,0 |
60,0 |
100,0 |
110,0 |
|
|
HV0,3 |
15,0 |
25,0 |
45,0 |
90,0 |
110,0 |
|
|
HV0,5 |
10,0 |
20,0 |
35,0 |
70,0 |
120,0 |
|
|
HV1 |
8,0 |
15,0 |
25,0 |
50,0 |
75,0 |
|
|
Номинальные значения испытательных нагрузок, Н (кгс) |
Относительная погрешность испытательных нагрузок, % |
|||||
|
0,098 (0,010) |
±1,5 |
|||||
|
0,245 (0,025) |
±1,5 |
|||||
|
0,490 (0,050) |
±1,5 |
|||||
|
0,981 (0,100) |
±1,5 |
|||||
|
1,961 (0,200) |
±1,0 |
|||||
|
2,942 (0,300) |
±1,0 |
|||||
|
4,903 (0,500) |
±1,0 |
|||||
|
9,807 (1,000) |
±1,0 |
|||||
|
Диапазон измерений длины диагоналей отпечатков (d), мм |
Предел абсолютной погрешности измерения длины диагоналей отпечатков (d), мм |
|||||
|
0,02≤d≤0,040 |
0,0004 |
|||||
|
0,040<d≤0,200 |
0,01∙d |
|||||
Таблица 2 – Сравнительные технические характеристики микротвердомеров Восток-7 моделей ПМТ-3 и ПМТ-3М.
|
Наименование характеристики |
Значение |
||
|
Модель микротвердомера |
|||
|
Тип привода турели (поворотной головки) |
ручной |
автоматический |
|
|
Тип измерения диагонали отпечатка для расчёта и отображения на дисплее значения микротвёрдости |
ручной |
ручной и автоматический |
|
|
Тип приложения, выдержки и снятия нагрузки |
автоматический |
||
|
Тип переключения нагрузки |
ручной |
||
|
Тип подъёмного механизма координатного стола |
ручной |
||
|
Тип подсветки |
светодиодная |
||
|
Связь с компьютером, передача данных |
– |
RS232/USB |
|
|
Видеокамера со специализированным ПО для измерения твёрдости, хранения и обработки данных и работы с изображениями |
– |
имеется |
|
|
Диапазон измерений твёрдости по шкалам Виккерса, HV |
от 8 до 2900 включ. |
||
|
Диапазон измерений твёрдости по шкалам Кнупа, HK |
от 17 до 2500 включ. |
||
|
Пределы допускаемой погрешности нагрузки, % |
±1 |
||
|
Шкалы "прямого" измерения твёрдости путём непосредственного нагружения (терминология по ГОСТ 8.063–2012) |
HV 0,01; HV 0,025, HV 0,05, HV 0,1, HV 0,2; HV 0,3, HV 0,5; HV 1 |
||
|
Шкалы твердости – "косвенное" измерение твёрдости индикативно: программа справочно пересчитывает измеренные значения HR в другие шкалы. Перевод/конвертация/пересчёт в другие шкалы твёрдости по стандарту ASTM E-140 |
HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T |
||
|
Диапазон времени выдержки под нагрузкой, с |
0-99 |
||
|
Дискретность (шаг увеличения) времени нагрузки, с |
1 |
||
|
Скорость нагружения, мкм/с |
50 |
||
|
Тип алмазного индентора: Виккерс Кнуп |
НПМ (базовая компл.), НПКМ (по заказу) |
||
|
Диапазон увеличения оптической системы |
от 100х до 400х |
||
|
Объективы, установленные в турели, сменные |
10х (для наблюдения) 40х (для измерений) |
||
|
Окуляр с измерительной сеткой |
10х |
||
|
Диапазон измерения, мм |
200 |
||
|
Цена деления шкалы измерительной сетки, мкм |
0,01 |
||
|
Встроенный принтер без чернил для печати этикеток и маркировки ими проконтролированных изделий. |
имеется |
||
|
Память с расчётом размаха, среднего значения, мин. и макс. значений в серии измерений, к-во ячеек памяти |
60 |
||
|
Дисплей |
8” сенсорный цветной со стилусом |
||
|
Координатный стол с ручной регулировкой: габариты, мм перемещение по горизонтальным осям (ход), мм цена деления ХY микрометрических винтов стола, мм |
100*100 (Х)25*(Y)25 0,01 |
||
|
Контролируемое изделие, максимальная высота, мм |
100 |
||
|
Расстояние от центра индентора до стенки прибора (глубина зева) |
130 |
||
|
Габаритные размеры, мм не более: длина ширина высота |
630 290 680 |
||
|
Масс, кг, не более |
57 |
||
|
Электропитание, В/Гц/Вт |
220/50/400 |
||
|
Средний срок службы микротвердомеров, лет, не менее |
10 |
||
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от +15 до +28 до 80 от 84 до 106,7 |
||
Комплектность поставки стационарных твердомеров ПМТ-3 и ПМТ-3М по Виккерсу и Микровиккерсу
|
№ |
Наименование |
Кол-во |
Заметки |
|
1 |
Микротвердомер Виккерса Восток-7 выбранной модели |
|
|
|
2 |
Алмазный наконечник Виккерса |
1 |
|
|
3 |
Алмазный наконечник Кнупа |
– |
По заказу |
|
4 |

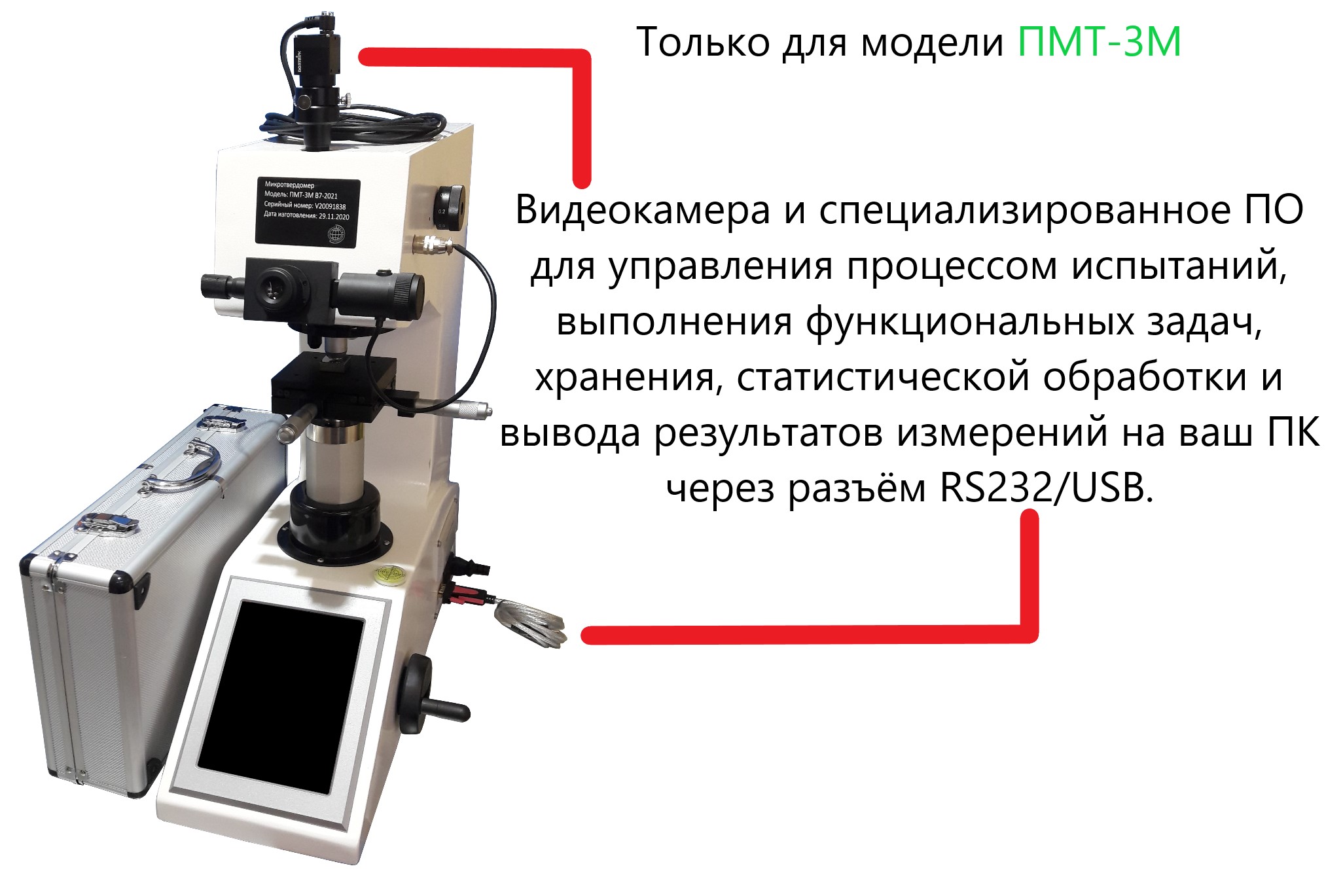

Встроенная цифровая камера в комплекте с ПО на USB-флешке и флешка-ключ активации для оператора |
1 |
Для ПМТ-3М |
|
5 |
Ось для грузов |
1 |
|
|
6 |
Грузы |
6 |
|
|
7 |
Координатный предметный стол с микрометрическими винтами по горизонтальным осям XY |
1 |
|
|
8 |
Отвертка |
1 |
|
|
9 |
Установочные опоры с регулировкой по высоте |
4 |
|
|
10 |
Измерительный уровень |
1 |
|
|
11 |
10-кратный микроокуляр |
1 |
|
|
12 |
Комплект мер микротвёрдости по Виккерсу (HV1,0 и HV0,2) |
2 |
Без поверки |
|
13 |
Запасные предохранители (2А) |
2 |
|
|
14 |
Шнур питания |
1 |
|
|
15 |
Стилус |
1 |
|
|
16 |
Пылезащитный чехол |
1 |
|
|
17 |
Руководство по эксплуатации |
1 |
|
|
18 |
Первичная поверка (услуга) |
1 |
ФГИС Аршин |
Cтационарный твердомер по Виккерсу и микровиккерсу ПМТ-3 (справочная информация)
| Название материала | Скачать PDF | |
| 1 | Техническая спецификация стационарного твердомера по Виккерсу и микровиккерсу ПМТ-3 | Готовится... |
| 2 | Микротвердомеры Виккерса ПМТ-3 и ПМТ-3М Восток-7. Объединенное руководство по эксплуатации и паспорт. 2023-09-v1 |
|
| 3 | Сравнение характеристик: Микротвердомеры Виккерса производства "Восток-7" (2025 год) |
|
| 4 | Характеристики: Алмазные наконечники (инденторы) и меры твёрдости к твердомерам Виккерса и микровиккерса производства "Восток-7" (2025 год) |
|
| 5 | Каталог средств измерений производства "Восток-7" (2025 год) |
|
| * Примечание: Некоторые данные в информационных материалах 2025 года могли устареть (например, изменился № для заказа или форма изделия). Уточняйте у менеджеров и инженеров компании "Восток-7" | ||
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 86208-22 |
| Российская Федерация, ОАО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КТРМ | |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| Декларация о соответствии требованиям ТР ЕАЭС (ТР ТС) |
ЕАЭС RU Д-RU.РА04.В.65675/24 |
Основные сведения о стационарном твердомере по Виккерсу и Микровиккерсу ПМТ-3
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Назначение средства измеренийМикротвердомеры Виккерса Восток-7 (далее – микротвердомеры) предназначены для измерений твёрдости металлических и неметаллических материалов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и ГОСТ 9450-76, а также по шкалам Кнупа в соответствии с ГОСТ Р ИСО 4545-1-2015.
Принцип действия микротвердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка. микротвердомеры осуществляют т. н. "прямое" измерение твёрдости по методу Виккерса и Кнупа путём непосредственного нагружения (терминология по ГОСТ 8.063-2012), а также позволяют измеренные значения твёрдости "переводить/конвертировать/пересчитывать" в шкалы Роквелла, Супер-Роквелла, Бринелля, Виккерса и Кнупа – т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140.
Микротвердомеры используются для определения твёрдости различных металлических изделий, включая небольшие или мелкие детали, тонких пластин, металлической фольги, тонко-тянутой проволоки, тонких упрочнённых слоёв и слоёв с гальваническим покрытием, поверхностей с индукционной закалкой или науглероженных материалов, порошковых сталей, а также различных неметаллических материалов: абразивов, керамики, стекла, минералов, полимеров и т. д.
Модель ПМТ-3 – базовая модификация микротвердомера с ручным типом привода турели (поворотной головки) и ручным замером диагонали отпечатка с автоматическим расчётом значения микротвёрдости испытуемого образца для измерений твёрдости металлических и неметаллических материалов по шкалам Виккерса (HV) и шкалам Кнупа (HK) – самая простая модель в линейке микротвердомеров Восток-7 (ПМТ-3 условная расшифровка Пирамидальный Микро Твердомер 3 позиции в турели). Отличительные особенности:
- Является средством измерения утверждённого типа, зарегистрированным в Государственном реестре средств измерений РФ (Росстандарт ГРСИ №86208–22), в Государственном реестре обеспечения единства измерений Казахстана (КазСтандарт ГСИ РК №KZ.02.03.024270-2025/86208-22) от зарегистрированного в Федеральном Агентстве по техническому регулированию и метрологии производителя «Восток-7» (№120СИ0023400319).
- "Прямое" измерение твёрдости по 8 шкалам Виккерса: HV 0,01; HV 0,025; HV 0,05; HV 0,1; HV 0,2; HV 0,3; HV 0,5; HV 1 с метрологическим подтверждением – микротвердомер поставляется с поверкой.
- "Прямое" измерение твёрдости по шкалам Кнупа (HK) без поверки.
- "Косвенное" определение твёрдости по 14 шкалам твёрдости: Роквелла (HRA, HRB, HRC, HRD, HRF), Супер-Роквелла (HR15N, HR30N, HR45N, HR15T, HR30T, HR45T), Бринелля (HBW), Виккерса (HV) и Кнупа (HK) индикативно – программа справочно пересчитывает измеренные значения Виккерса (HV) и Кнупа (HK) в другие шкалы (корреляция по стандарту ASTM E-140).
- Простой интуитивно понятный русскоязычный интерфейс по принципу «Включи и работай».
- Тип привода турели (поворота) – ручной (вручную оператором). Турель (поворотная головка) трехпозиционная: индентор (в защитном кожухе), объектив наблюдения (10х) и объектив измерения (40х).

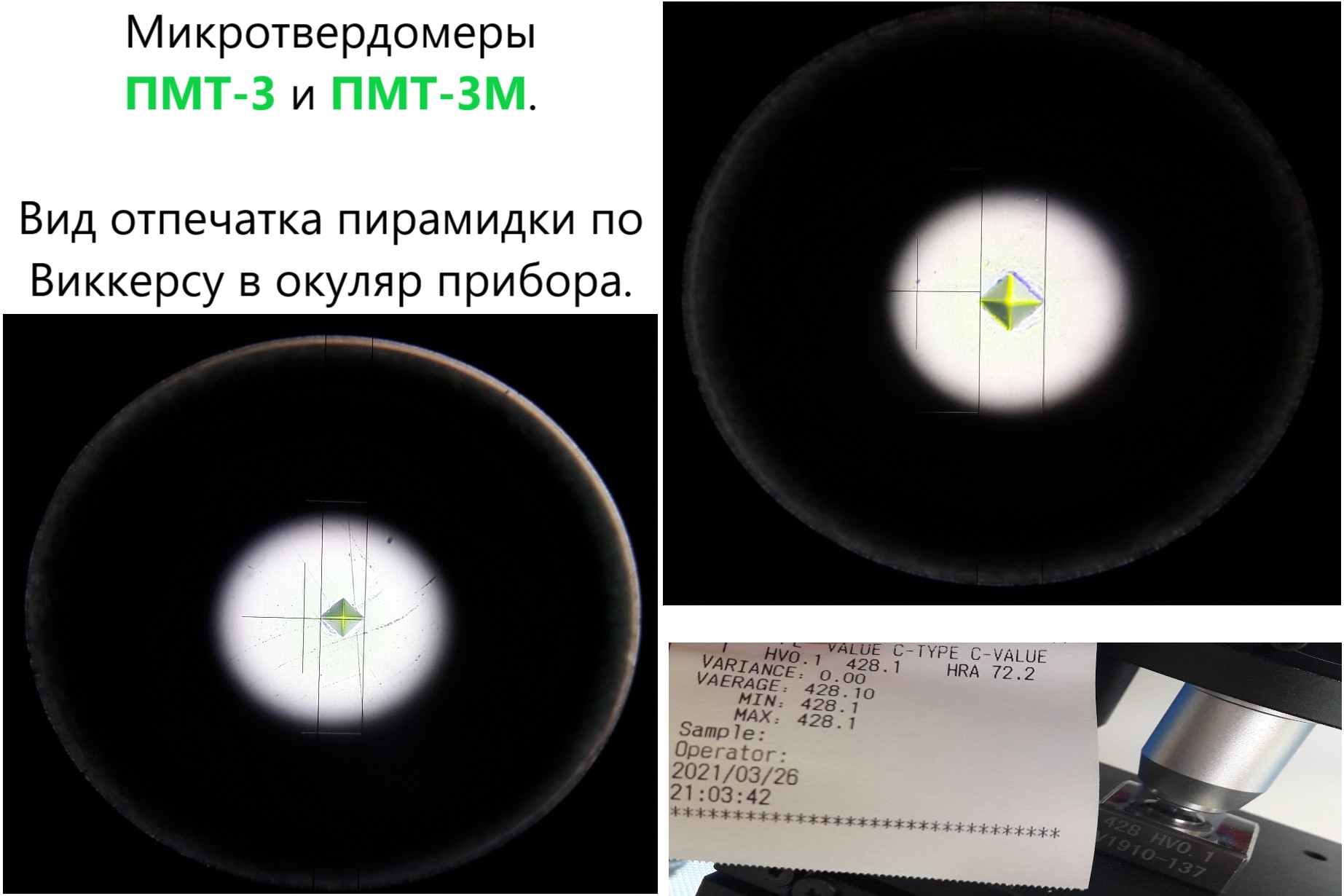

- Тип измерения диагонали отпечатка – ручной с автоматическим расчётом и отображением на дисплее результата измеренного значения микротвёрдости.
- Тип приложения, выдержки и снятия нагрузки – автоматический.
- Тип переключения нагрузки – ручной. Диапазон испытательных нагрузок: 0,09807 Н (0,010 кгс), 0,2452 Н (0,025 кгс), 0,4903 Н (0,050 кгс), 0,9807 Н (0,100 кгс), 1,961 Н (0,200 кгс), 2,942 Н (0,300 кгс), 4,904 Н (0,500 кгс), 9.80 Н (1,000 кгс).
- Тип подъёмного механизма координатного стола – ручной.
- Тип подсветки – светодиодная, практически “вечная”, исключён риск перегорания как у галогенных или накаливания других изготовителей.
- Яркий сенсорный цветной дисплей 8" дисплей со стилусом для удобства ввода данных и сохранения дисплея в чистоте, позволяет вводить данные не снимая перчаток.
- Память на 60 измерений с обработкой результатов и выводом на дисплей расчёта и статистики из проведённой серии измерений: максимальное, минимальное, размах и среднее значение твёрдости, конвертация в другие шкалы твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа.
- Встроенный принтер для мгновенной распечатки данных измерения микротвёрдости: номер измерения / приложенная нагрузка / измеренное значение / конвертированное значение / разброс значений / среднее значение / мин. значение из серии / макс. значение из серии / испытуемый образец / оператор / дата и время измерения. Термопринтер без чернил для печати этикеток и маркировки ими проконтролированных изделий.
- Пузырьковый уровень для точной установки микротвердомера и последующего контроля горизонтальности прибора и его координатного стола.
- Тип координатного стола – ручной, рабочая площадка 100×100 мм, диапазон перемещения 25×25 мм по осям X и Y. Точность позиционирования обеспечивается прецизионными микрометрическими винтами с ценой деления 0,01 мм.
- Дополнительно (по заказу) инденторы алмазные Виккерса и Кнупа, а также тип НПМ для микротвердомеров ПМТ-3 и ПМТ-3М советских времён производства ПО «ЛОМО».
- Дополнительно (по заказу) меры микротвёрдости Виккерса (ММТВ: HV).
- Дополнительные (по заказу) аксессуары: Тиски для зажима образцов материалов, Держатель для тонких листовых материалов, Объект-микрометр ОМ-1 (с поверкой), ОМ-2 и ОМ-3 (без поверки) для окуляра с измерительной сеткой.
- Дополнительно (по заказу) лабораторные материалы и оборудование для подготовки образца к измерению твёрдости: станки отрезные, прессы вырубные и лабораторные, станки шлифовально-полировальные, микроскопы отсчётные и металлографические, шлифовальная бумага, полировальная ткань, абразивы, дозаторы суспензий и др. расходные материалы.
- Простота и удобство в эксплуатации, обслуживании, изучении и обучении принципам работы микротвердомеров – рекомендован для учебных целей в профессиональных и высших учебных заведениях.
- Минимум сложной электроники и низкая цена привлекательны для лабораторий с мелкосерийными замерами микротвёрдости, где нет непрерывного конвейерного контроля, требующего автоматизации микротвердомера.
|
Модель Восток-7 |
Модели других производителей, схожие по характеристикам – для удобства сравнения и выбора |
Тип нагружения |
Тип турели |
|
---
(низкий
класс) |
|
Ручной |
Ручной |
|
(средний класс) |
|
Автоматический |
Ручной |
|
(высокий класс) |
|
Автоматический |
Автоматический |
Метрологические и технические характеристики стационарного твердомера по Виккерсу и Микровиккерсу ПМТ-3
Таблица 1 – Метрологические характеристики микротвердомеров Восток-7 моделей ПМТ-3 и ПМТ-3М (подлежат поверке).
|
Диапазоны измерений твердости по шкалам Виккерса |
||||||
|
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
|||||
|
HV 0,01; HV 0,025 |
от 50 до 350 |
|||||
|
HV 0,05 |
от 50 до 550 |
|||||
|
HV 0,1 |
от 50 до 850 |
|||||
|
HV 0,2; HV 0,3 |
от 50 до 1000 |
|||||
|
HV 0,5; HV 1 |
от 50 до 1500 |
|||||
|
Пределы допускаемых абсолютных погрешностей микротвердомеров |
||||||
|
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV |
|||||
|
св. 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 до 1500 включ. |
||
|
|
Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±) |
|||||
|
HV0,01 |
20,0 |
35,0 |
– |
– |
– |
|
|
HV0,025 |
20,0 |
35,0 |
– |
– |
– |
|
|
HV0,05 |
20,0 |
35,0 |
65 |
– |
– |
|
|
HV0,1 |
15,0 |
35,0 |
60,0 |
100,0 |
– |
|
|
HV0,2 |
15,0 |
30,0 |
60,0 |
100,0 |
110,0 |
|
|
HV0,3 |
15,0 |
25,0 |
45,0 |
90,0 |
110,0 |
|
|
HV0,5 |
10,0 |
20,0 |
35,0 |
70,0 |
120,0 |
|
|
HV1 |
8,0 |
15,0 |
25,0 |
50,0 |
75,0 |
|
|
Номинальные значения испытательных нагрузок, Н (кгс) |
Относительная погрешность испытательных нагрузок, % |
|||||
|
0,098 (0,010) |
±1,5 |
|||||
|
0,245 (0,025) |
±1,5 |
|||||
|
0,490 (0,050) |
±1,5 |
|||||
|
0,981 (0,100) |
±1,5 |
|||||
|
1,961 (0,200) |
±1,0 |
|||||
|
2,942 (0,300) |
±1,0 |
|||||
|
4,903 (0,500) |
±1,0 |
|||||
|
9,807 (1,000) |
±1,0 |
|||||
|
Диапазон измерений длины диагоналей отпечатков (d), мм |
Предел абсолютной погрешности измерения длины диагоналей отпечатков (d), мм |
|||||
|
0,02≤d≤0,040 |
0,0004 |
|||||
|
0,040<d≤0,200 |
0,01∙d |
|||||
Таблица 2 – Сравнительные технические характеристики микротвердомеров Восток-7 моделей ПМТ-3 и ПМТ-3М.
|
Наименование характеристики |
Значение |
||
|
Модель микротвердомера |
|||
|
Тип привода турели (поворотной головки) |
ручной |
автоматический |
|
|
Тип измерения диагонали отпечатка для расчёта и отображения на дисплее значения микротвёрдости |
ручной |
ручной и автоматический |
|
|
Тип приложения, выдержки и снятия нагрузки |
автоматический |
||
|
Тип переключения нагрузки |
ручной |
||
|
Тип подъёмного механизма координатного стола |
ручной |
||
|
Тип подсветки |
светодиодная |
||
|
Связь с компьютером, передача данных |
– |
RS232/USB |
|
|
Видеокамера со специализированным ПО для измерения твёрдости, хранения и обработки данных и работы с изображениями |
– |
имеется |
|
|
Диапазон измерений твёрдости по шкалам Виккерса, HV |
от 8 до 2900 включ. |
||
|
Диапазон измерений твёрдости по шкалам Кнупа, HK |
от 17 до 2500 включ. |
||
|
Пределы допускаемой погрешности нагрузки, % |
±1 |
||
|
Шкалы "прямого" измерения твёрдости путём непосредственного нагружения (терминология по ГОСТ 8.063–2012) |
HV 0,01; HV 0,025, HV 0,05, HV 0,1, HV 0,2; HV 0,3, HV 0,5; HV 1 |
||
|
Шкалы твердости – "косвенное" измерение твёрдости индикативно: программа справочно пересчитывает измеренные значения HR в другие шкалы. Перевод/конвертация/пересчёт в другие шкалы твёрдости по стандарту ASTM E-140 |
HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T |
||
|
Диапазон времени выдержки под нагрузкой, с |
0-99 |
||
|
Дискретность (шаг увеличения) времени нагрузки, с |
1 |
||
|
Скорость нагружения, мкм/с |
50 |
||
|
Тип алмазного индентора: Виккерс Кнуп |
НПМ (базовая компл.), НПКМ (по заказу) |
||
|
Диапазон увеличения оптической системы |
от 100х до 400х |
||
|
Объективы, установленные в турели, сменные |
10х (для наблюдения) 40х (для измерений) |
||
|
Окуляр с измерительной сеткой |
10х |
||
|
Диапазон измерения, мм |
200 |
||
|
Цена деления шкалы измерительной сетки, мкм |
0,01 |
||
|
Встроенный принтер без чернил для печати этикеток и маркировки ими проконтролированных изделий. |
имеется |
||
|
Память с расчётом размаха, среднего значения, мин. и макс. значений в серии измерений, к-во ячеек памяти |
60 |
||
|
Дисплей |
8” сенсорный цветной со стилусом |
||
|
Координатный стол с ручной регулировкой: габариты, мм перемещение по горизонтальным осям (ход), мм цена деления ХY микрометрических винтов стола, мм |
100*100 (Х)25*(Y)25 0,01 |
||
|
Контролируемое изделие, максимальная высота, мм |
100 |
||
|
Расстояние от центра индентора до стенки прибора (глубина зева) |
130 |
||
|
Габаритные размеры, мм не более: длина ширина высота |
630 290 680 |
||
|
Масс, кг, не более |
57 |
||
|
Электропитание, В/Гц/Вт |
220/50/400 |
||
|
Средний срок службы микротвердомеров, лет, не менее |
10 |
||
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от +15 до +28 до 80 от 84 до 106,7 |
||
Метрологические и технические характеристики стационарного твердомера по Виккерсу и Микровиккерсу ПМТ-3
Таблица 1 – Метрологические характеристики микротвердомеров Восток-7 моделей ПМТ-3 и ПМТ-3М (подлежат поверке).
|
Диапазоны измерений твердости по шкалам Виккерса |
||||||
|
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
|||||
|
HV 0,01; HV 0,025 |
от 50 до 350 |
|||||
|
HV 0,05 |
от 50 до 550 |
|||||
|
HV 0,1 |
от 50 до 850 |
|||||
|
HV 0,2; HV 0,3 |
от 50 до 1000 |
|||||
|
HV 0,5; HV 1 |
от 50 до 1500 |
|||||
|
Пределы допускаемых абсолютных погрешностей микротвердомеров |
||||||
|
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV |
|||||
|
св. 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 до 1500 включ. |
||
|
|
Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±) |
|||||
|
HV0,01 |
20,0 |
35,0 |
– |
– |
– |
|
|
HV0,025 |
20,0 |
35,0 |
– |
– |
– |
|
|
HV0,05 |
20,0 |
35,0 |
65 |
– |
– |
|
|
HV0,1 |
15,0 |
35,0 |
60,0 |
100,0 |
– |
|
|
HV0,2 |
15,0 |
30,0 |
60,0 |
100,0 |
110,0 |
|
|
HV0,3 |
15,0 |
25,0 |
45,0 |
90,0 |
110,0 |
|
|
HV0,5 |
10,0 |
20,0 |
35,0 |
70,0 |
120,0 |
|
|
HV1 |
8,0 |
15,0 |
25,0 |
50,0 |
75,0 |
|
|
Номинальные значения испытательных нагрузок, Н (кгс) |
Относительная погрешность испытательных нагрузок, % |
|||||
|
0,098 (0,010) |
±1,5 |
|||||
|
0,245 (0,025) |
±1,5 |
|||||
|
0,490 (0,050) |
±1,5 |
|||||
|
0,981 (0,100) |
±1,5 |
|||||
|
1,961 (0,200) |
±1,0 |
|||||
|
2,942 (0,300) |
±1,0 |
|||||
|
4,903 (0,500) |
±1,0 |
|||||
|
9,807 (1,000) |
±1,0 |
|||||
|
Диапазон измерений длины диагоналей отпечатков (d), мм |
Предел абсолютной погрешности измерения длины диагоналей отпечатков (d), мм |
|||||
|
0,02≤d≤0,040 |
0,0004 |
|||||
|
0,040<d≤0,200 |
0,01∙d |
|||||
Таблица 2 – Сравнительные технические характеристики микротвердомеров Восток-7 моделей ПМТ-3 и ПМТ-3М.
|
Наименование характеристики |
Значение |
||
|
Модель микротвердомера |
|||
|
Тип привода турели (поворотной головки) |
ручной |
автоматический |
|
|
Тип измерения диагонали отпечатка для расчёта и отображения на дисплее значения микротвёрдости |
ручной |
ручной и автоматический |
|
|
Тип приложения, выдержки и снятия нагрузки |
автоматический |
||
|
Тип переключения нагрузки |
ручной |
||
|
Тип подъёмного механизма координатного стола |
ручной |
||
|
Тип подсветки |
светодиодная |
||
|
Связь с компьютером, передача данных |
– |
RS232/USB |
|
|
Видеокамера со специализированным ПО для измерения твёрдости, хранения и обработки данных и работы с изображениями |
– |
имеется |
|
|
Диапазон измерений твёрдости по шкалам Виккерса, HV |
от 8 до 2900 включ. |
||
|
Диапазон измерений твёрдости по шкалам Кнупа, HK |
от 17 до 2500 включ. |
||
|
Пределы допускаемой погрешности нагрузки, % |
±1 |
||
|
Шкалы "прямого" измерения твёрдости путём непосредственного нагружения (терминология по ГОСТ 8.063–2012) |
HV 0,01; HV 0,025, HV 0,05, HV 0,1, HV 0,2; HV 0,3, HV 0,5; HV 1 |
||
|
Шкалы твердости – "косвенное" измерение твёрдости индикативно: программа справочно пересчитывает измеренные значения HR в другие шкалы. Перевод/конвертация/пересчёт в другие шкалы твёрдости по стандарту ASTM E-140 |
HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T |
||
|
Диапазон времени выдержки под нагрузкой, с |
0-99 |
||
|
Дискретность (шаг увеличения) времени нагрузки, с |
1 |
||
|
Скорость нагружения, мкм/с |
50 |
||
|
Тип алмазного индентора: Виккерс Кнуп |
НПМ (базовая компл.), НПКМ (по заказу) |
||
|
Диапазон увеличения оптической системы |
от 100х до 400х |
||
|
Объективы, установленные в турели, сменные |
10х (для наблюдения) 40х (для измерений) |
||
|
Окуляр с измерительной сеткой |
10х |
||
|
Диапазон измерения, мм |
200 |
||
|
Цена деления шкалы измерительной сетки, мкм |
0,01 |
||
|
Встроенный принтер без чернил для печати этикеток и маркировки ими проконтролированных изделий. |
имеется |
||
|
Память с расчётом размаха, среднего значения, мин. и макс. значений в серии измерений, к-во ячеек памяти |
60 |
||
|
Дисплей |
8” сенсорный цветной со стилусом |
||
|
Координатный стол с ручной регулировкой: габариты, мм перемещение по горизонтальным осям (ход), мм цена деления ХY микрометрических винтов стола, мм |
100*100 (Х)25*(Y)25 0,01 |
||
|
Контролируемое изделие, максимальная высота, мм |
100 |
||
|
Расстояние от центра индентора до стенки прибора (глубина зева) |
130 |
||
|
Габаритные размеры, мм не более: длина ширина высота |
630 290 680 |
||
|
Масс, кг, не более |
57 |
||
|
Электропитание, В/Гц/Вт |
220/50/400 |
||
|
Средний срок службы микротвердомеров, лет, не менее |
10 |
||
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от +15 до +28 до 80 от 84 до 106,7 |
||
Комплектность поставки стационарных твердомеров ПМТ-3 и ПМТ-3М по Виккерсу и Микровиккерсу
|
№ |
Наименование |
Кол-во |
Заметки |
|
1 |
Микротвердомер Виккерса Восток-7 выбранной модели |
|
|
|
2 |
Алмазный наконечник Виккерса |
1 |
|
|
3 |
Алмазный наконечник Кнупа |
– |
По заказу |
|
4 |
Встроенная цифровая камера в комплекте с ПО на USB-флешке и флешка-ключ активации для оператора |
1 |
Для ПМТ-3М |
|
5 |
Ось для грузов |
1 |
|
|
6 |
Грузы |
6 |
|
|
7 |
Координатный предметный стол с микрометрическими винтами по горизонтальным осям XY |
1 |
|
|
8 |
Отвертка |
1 |
|
|
9 |
Установочные опоры с регулировкой по высоте |
4 |
|
|
10 |
Измерительный уровень |
1 |
|
|
11 |
10-кратный микроокуляр |
1 |
|
|
12 |
Комплект мер микротвёрдости по Виккерсу (HV1,0 и HV0,2) |
2 |
Без поверки |
|
13 |
Запасные предохранители (2А) |
2 |
|
|
14 |
Шнур питания |
1 |
|
|
15 |
Стилус |
1 |
|
|
16 |
Пылезащитный чехол |
1 |
|
|
17 |
Руководство по эксплуатации |
1 |
|
|
18 |
Первичная поверка (услуга) |
1 |
ФГИС Аршин |
Cтационарный твердомер по Виккерсу и микровиккерсу ПМТ-3 (справочная информация)
| Название материала | Скачать PDF | |
| 1 | Техническая спецификация стационарного твердомера по Виккерсу и микровиккерсу ПМТ-3 | Готовится... |
| 2 | Микротвердомеры Виккерса ПМТ-3 и ПМТ-3М Восток-7. Объединенное руководство по эксплуатации и паспорт. 2023-09-v1 |
|
| 3 | Сравнение характеристик: Микротвердомеры Виккерса производства "Восток-7" (2025 год) |
|
| 4 | Характеристики: Алмазные наконечники (инденторы) и меры твёрдости к твердомерам Виккерса и микровиккерса производства "Восток-7" (2025 год) |
|
| 5 | Каталог средств измерений производства "Восток-7" (2025 год) |
|
| * Примечание: Некоторые данные в информационных материалах 2025 года могли устареть (например, изменился № для заказа или форма изделия). Уточняйте у менеджеров и инженеров компании "Восток-7" | ||
Cтационарный твердомер по Виккерсу и микровиккерсу ПМТ-3 (справочная информация)
| Название материала | Скачать PDF | |
| 1 | Техническая спецификация стационарного твердомера по Виккерсу и микровиккерсу ПМТ-3 | Готовится... |
| 2 | Микротвердомеры Виккерса ПМТ-3 и ПМТ-3М Восток-7. Объединенное руководство по эксплуатации и паспорт. 2023-09-v1 |
|
| 3 | Сравнение характеристик: Микротвердомеры Виккерса производства "Восток-7" (2025 год) |
|
| 4 | Характеристики: Алмазные наконечники (инденторы) и меры твёрдости к твердомерам Виккерса и микровиккерса производства "Восток-7" (2025 год) |
|
| 5 | Каталог средств измерений производства "Восток-7" (2025 год) |
|
| * Примечание: Некоторые данные в информационных материалах 2025 года могли устареть (например, изменился № для заказа или форма изделия). Уточняйте у менеджеров и инженеров компании "Восток-7" | ||
Комплектность поставки стационарных твердомеров ПМТ-3 и ПМТ-3М по Виккерсу и Микровиккерсу
|
№ |
Наименование |
Кол-во |
Заметки |
|
1 |
Микротвердомер Виккерса Восток-7 выбранной модели |
|
|
|
2 |
Алмазный наконечник Виккерса |
1 |
|
|
3 |
Алмазный наконечник Кнупа |
– |
По заказу |
|
4 |
Встроенная цифровая камера в комплекте с ПО на USB-флешке и флешка-ключ активации для оператора |
1 |
Для ПМТ-3М |
|
5 |
Ось для грузов |
1 |
|
|
6 |
Грузы |
6 |
|
|
7 |
Координатный предметный стол с микрометрическими винтами по горизонтальным осям XY |
1 |
|
|
8 |
Отвертка |
1 |
|
|
9 |
Установочные опоры с регулировкой по высоте |
4 |
|
|
10 |
Измерительный уровень |
1 |
|
|
11 |
10-кратный микроокуляр |
1 |
|
|
12 |
Комплект мер микротвёрдости по Виккерсу (HV1,0 и HV0,2) |
2 |
Без поверки |
|
13 |
Запасные предохранители (2А) |
2 |
|
|
14 |
Шнур питания |
1 |
|
|
15 |
Стилус |
1 |
|
|
16 |
Пылезащитный чехол |
1 |
|
|
17 |
Руководство по эксплуатации |
1 |
|
|
18 |
Первичная поверка (услуга) |
1 |
ФГИС Аршин |
Рекомендуемые товары от бренда Восток-7


.jpg)
.jpg)
.jpg)
