внесено в Государственные реестры СИ РФ и КазахстанаИзготовитель: ООО "Восток-7" (РФ).
</p>
<p>
Состояние: новое изделие.
</p>
<p>
</p>
<p>
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в <a target="_blank" href="https://fgis.gost.ru/fundmetrology/cm/results">Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ)</a> в течение 40 рабочих дней с даты проведения поверки.
</p>
Назначение средства измерений
<p>
Твердомеры комбинированные Роквелла и Супер-Роквелла (далее – твердомеры) предназначены для измерений твёрдости по шкалам Роквелла ГОСТ 9013-59 и Супер-Роквелла ГОСТ 22975-78. Твердомеры осуществляют т. н. "прямое" измерение твёрдости по методам Роквелла и Супер-Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79), а также позволяют измеренные результаты по шкалам Роквелла и Супер-Роквелла "переводить/конвертировать/пересчитывать" в шкалы Бринелля, Виккерса и Шора - т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140.<br>
</p>
<p>
Первые и пока единственные в РФ твердомеры, зарегистрированные в госреестре для измерений по шкалам твёрдости HRBW и HRTW!
</p>
<p>
</p>
<p>
<br>
</p>
<p>

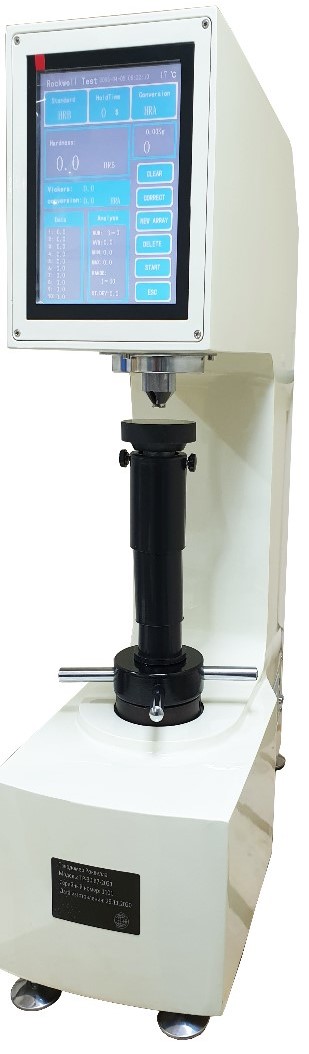

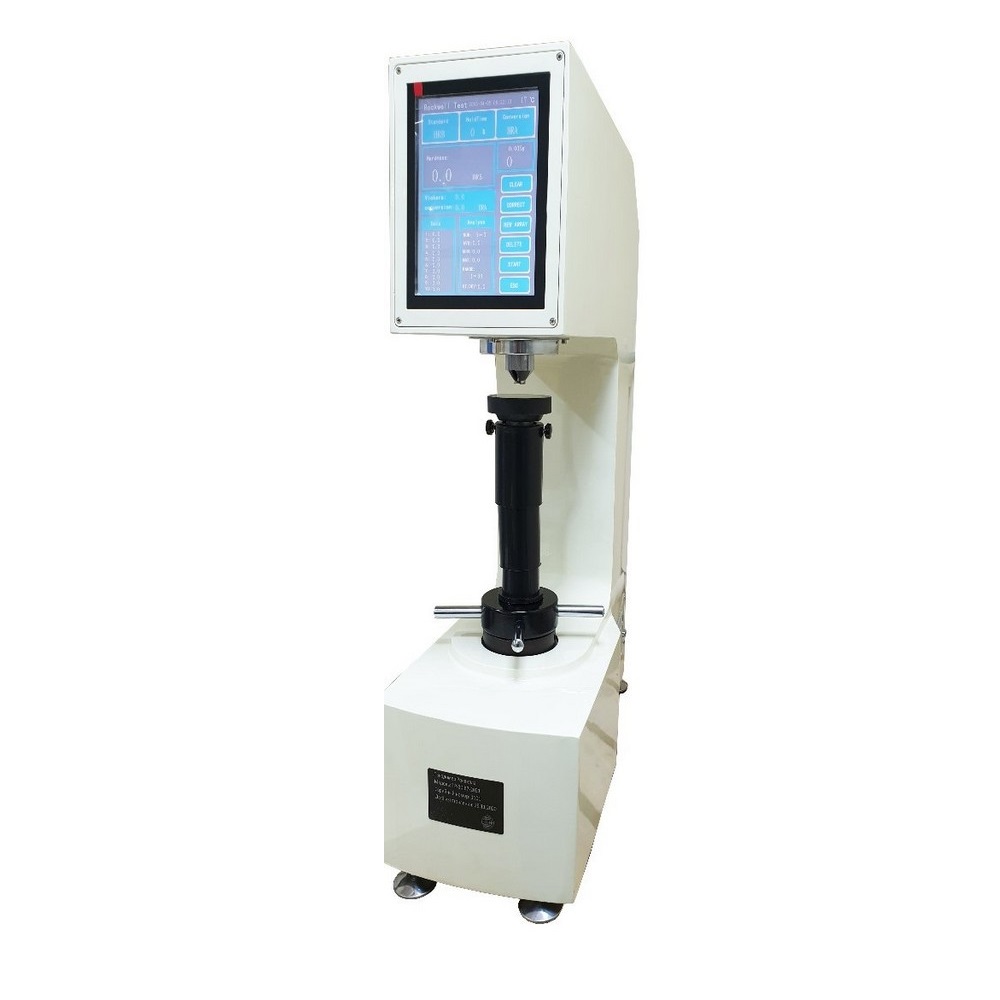

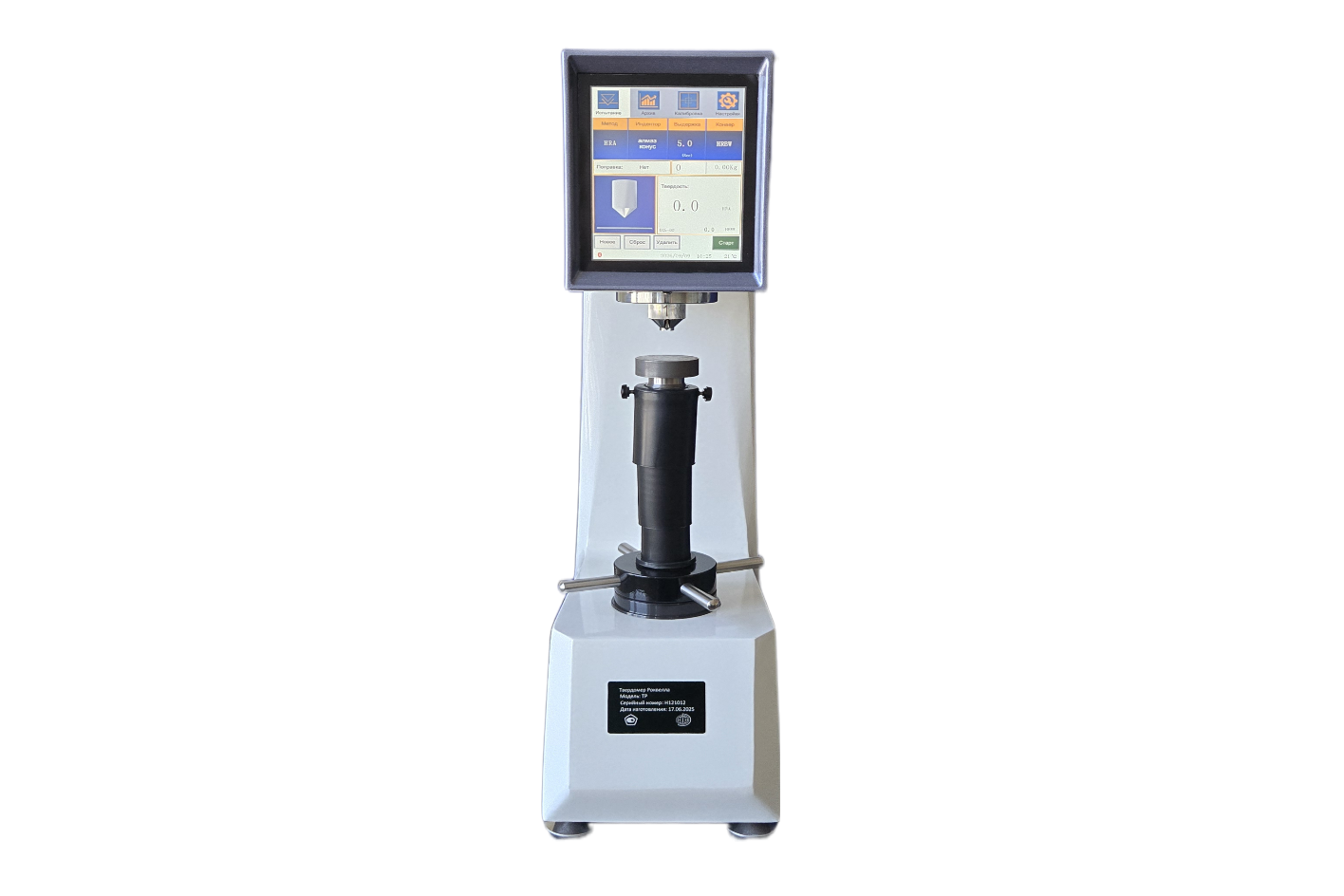

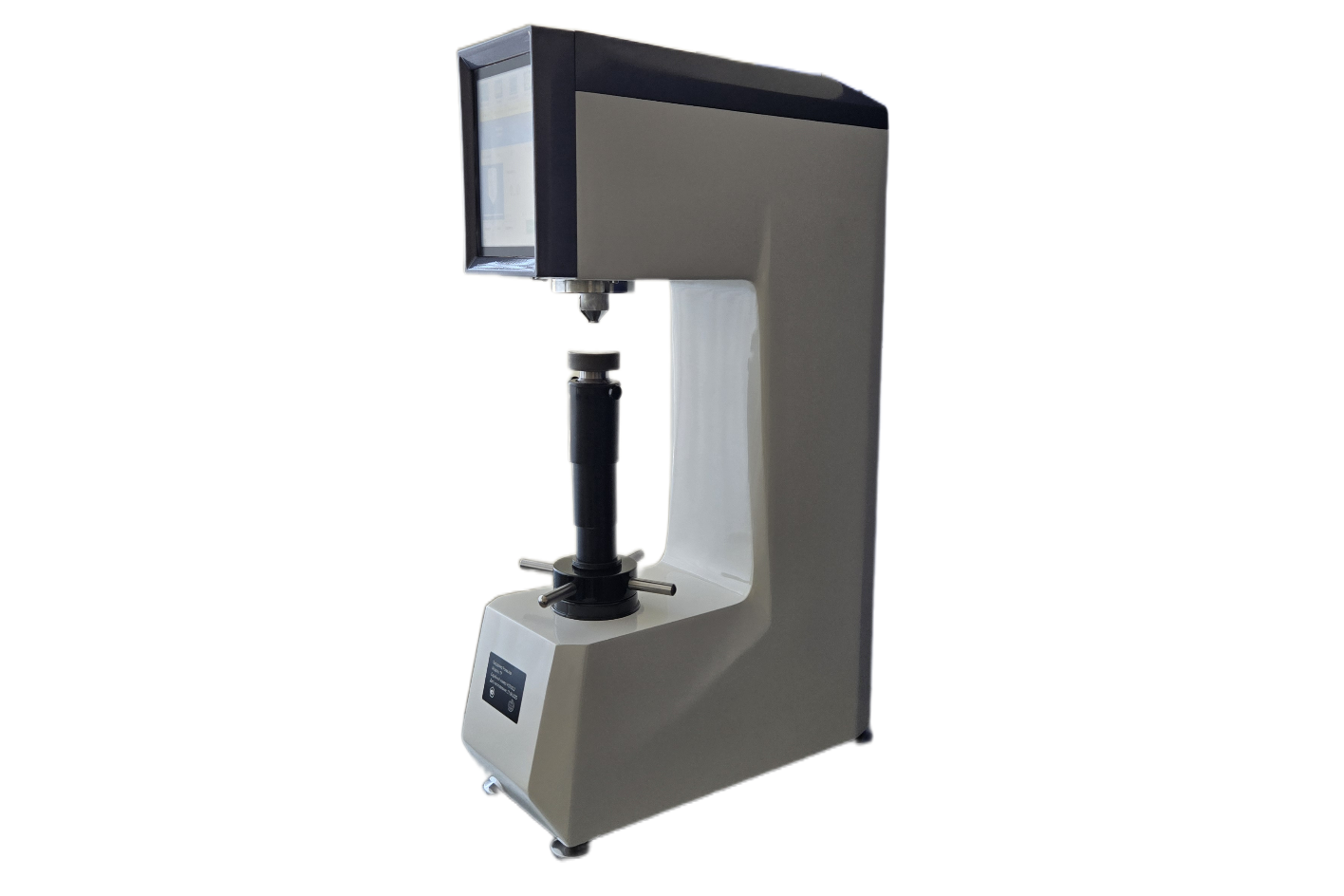

ТР – цифровой стационарный твердомер по методу Роквелла (шкалы HRA, HRB, HRC, HRD, HRF, HRG, HRL, HRM и HRR) и Супер-Роквелла (шкалы HRN и HRT): флагманская модификация по всем стандартизированным в РФ шкалам Роквелла и Супер-Роквелла - моторизированная модель с сервоприводом и полностью автоматизированным процессом измерений (условная расшифровка Твердомер Роквелла). Прибор предназначен для измерений материалов и изделий различных типов: ферромагнитных металлов (чёрных металлов, стали литой, легированной и др.), немагнитных металлов (алюминий, бронза, свинец и др.), резин, пластмасс и пр., а также поверхностной твёрдости материалов после специальной обработки их поверхности: науглероживание, азотирование, цементация, закалка, наплавка, напыление, электро-осаждение и пр. Помимо т. н. "прямого" измерения твёрдости по методу Роквелла и Супер-Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79), прибор также позволяет измеренные результаты по шкалам Роквелла и Супер-Роквелла "переводить/конвертировать/пересчитывать" в шкалы Бринелля и Виккерса - т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140. Твердомеры ТР имеют в своём составе встроенное программное обеспечение - предназначено для управления процессом испытаний, выполнения функциональных задач, хранения, статистической обработки и вывода результатов измерений на ваш ПК, а также встроенный мини-принтер.
</p>
<p>
Флагманские качества самой насыщенной модели стационарного твердомера ТР позволяют измерять им практически любые материалы (чёрные и цветные металлы, пластмассы, композиты, фрикционные материалы и пр.) и обработанные поверхности (с упрочнением, напылением и пр.) с прецизионной точностью, что находит своё применение в самых высокотехнологичных отраслях промышленности и производства, научно-исследовательских и экспертных лабораториях, передовых учебных заведениях.<br>
</p>
<p>
</p>
<p>
</p>
<p>
Отличительные особенности модификации ТР:
</p>
<p>
</p>
<li>"Прямое" измерение по 6 шкалам Роквелла: HRA, HRB, HRC, HRD, HRF и HRG и 2 шкалам Супер-Роквелла: HRN и HRT, которые стандартизированы в РФ и на них оформляется свидетельство о поверке твердомера. Однако прибор осуществляет измерение твёрдости по всем международным шкалам Роквелла и Супер-Роквелла, в совокупности всего 30 шкал: HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HRL, HRM, HRP, HRR, HRS, HRV, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HR15W, HR30W, HR45W, HR15X, HR30X, HR45X, HR15Y, HR30Y, HR45Y.</li>
<li>"Косвенное" определение по 14 различным шкалам твёрдости Бринелля, Виккерса, Роквелла и Супер-Роквелла (путём конвертации/пересчёта из 8 "прямых" измеренных шкал): HB, HV, HRA, HRB, HRC, HRD, HRE, HRF, HR45N, HR30N, HR15N, HR45T, HR30T, HR15T.<br>
</li>
<li>Абсолютная точность измерений благодаря полной автоматизации процесса замера твёрдости, специализированному ПО по обработке данных и применению моторизированного сервопривода в системе нагружения.<br>
</li>
<li>Функция введения автоматической коррекции/поправки на кривизну при измерении твёрдости на цилиндрических и сферических поверхностях.</li>

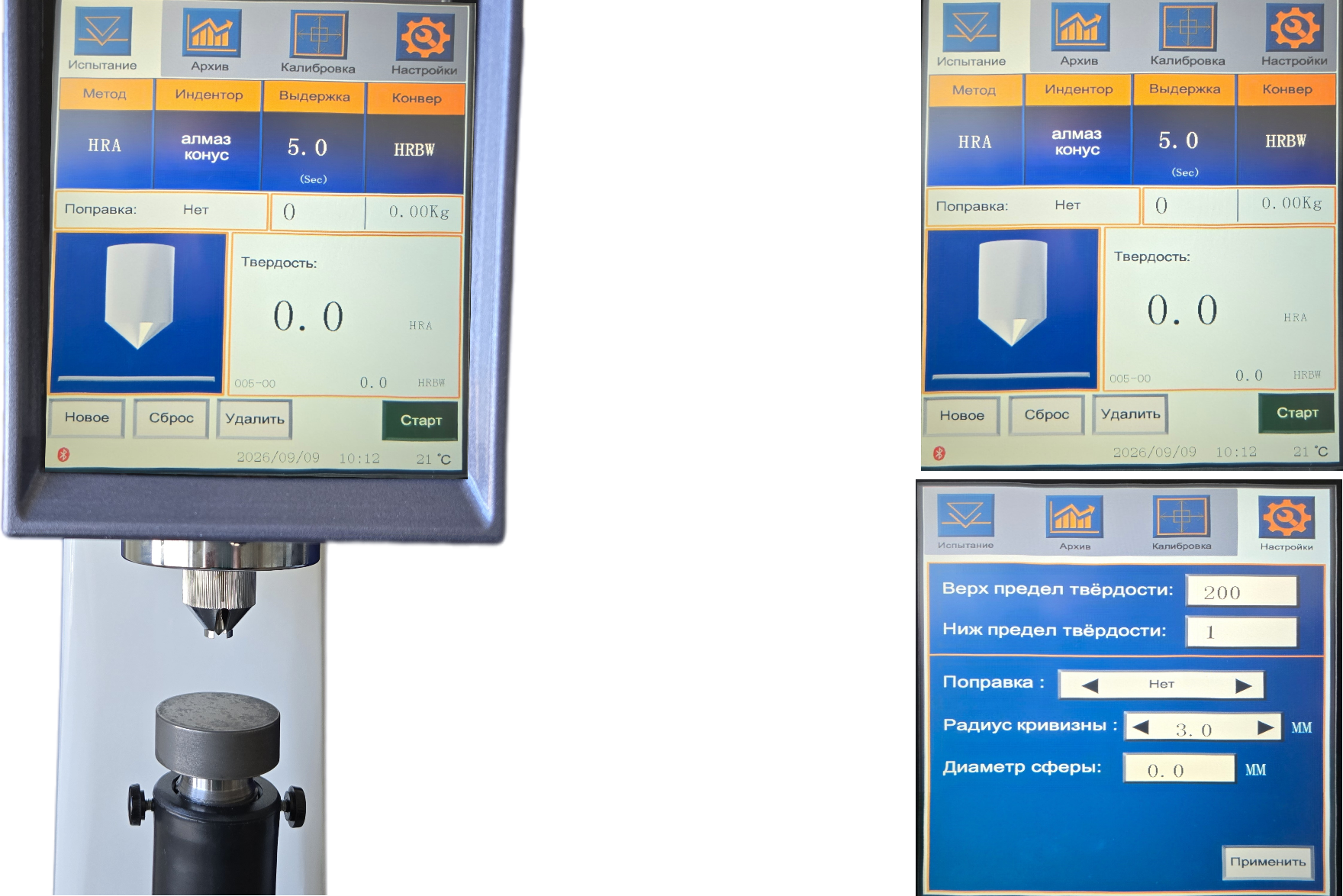

<li>Возможность задания нижней и верхней границ допустимых измерений, звуковая сигнализация при выходе значений за установленные границы.</li>
<li>Статистическая обработка результатов – вывод минимального/среднего/максимального значений.</li>
<li>Функция автоматической частичной калибровки твердомера при помощи ПО, без необходимости разборки прибора для ручной настройки точности приложения нагрузки.</li>
<li>Встроенная память на 200 групп измерений с записью 10 значений в каждой группе: шкала твёрдости, приложенная нагрузка, значение твёрдости, температура и пр. Результаты измерений могут быть сгенерированы в файлы Excel и отправлены на ПК через USB.</li>
<li>Встроенный мини-принтер для мгновенной распечатки данных измерения твёрдости.</li>

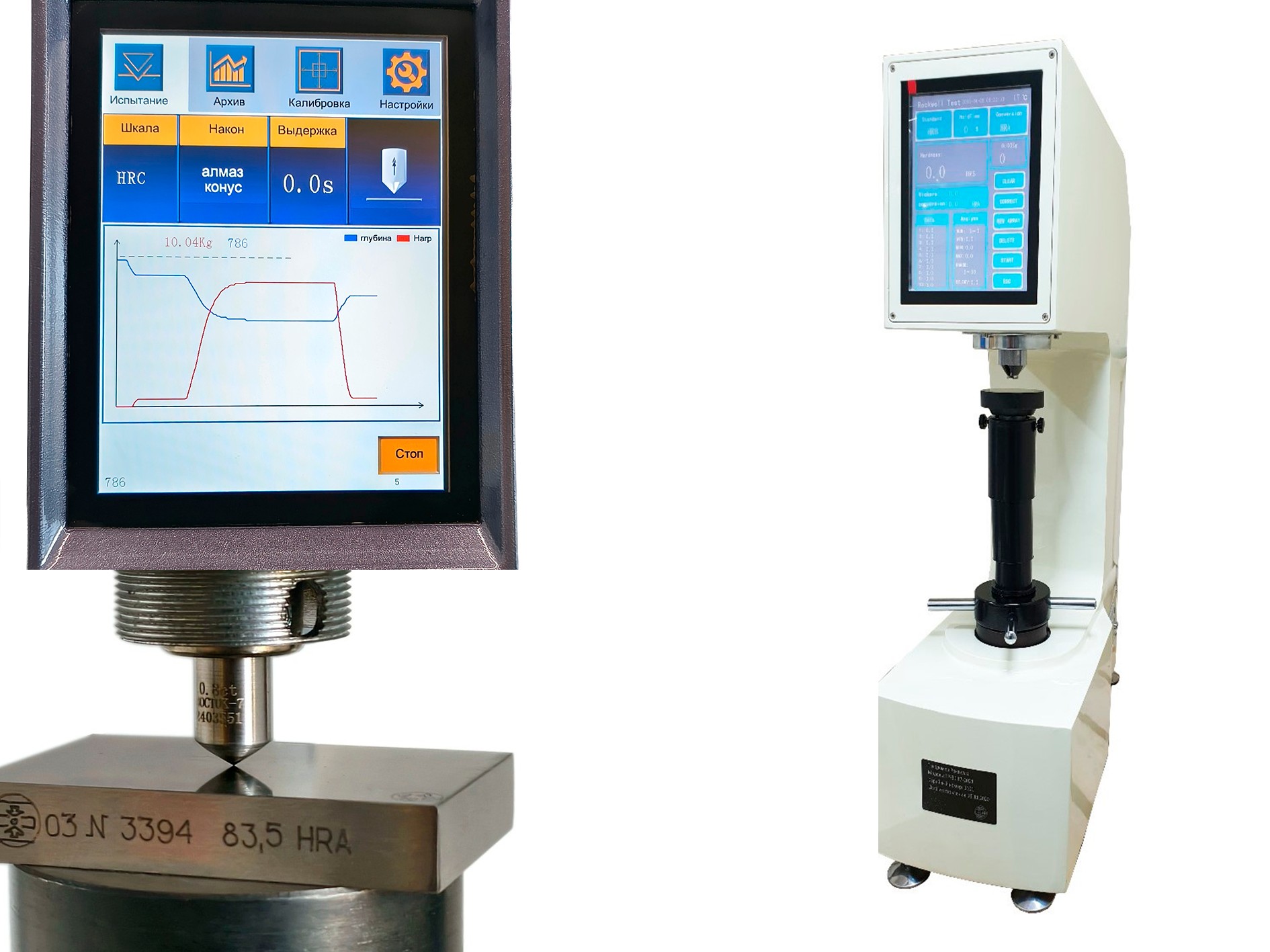

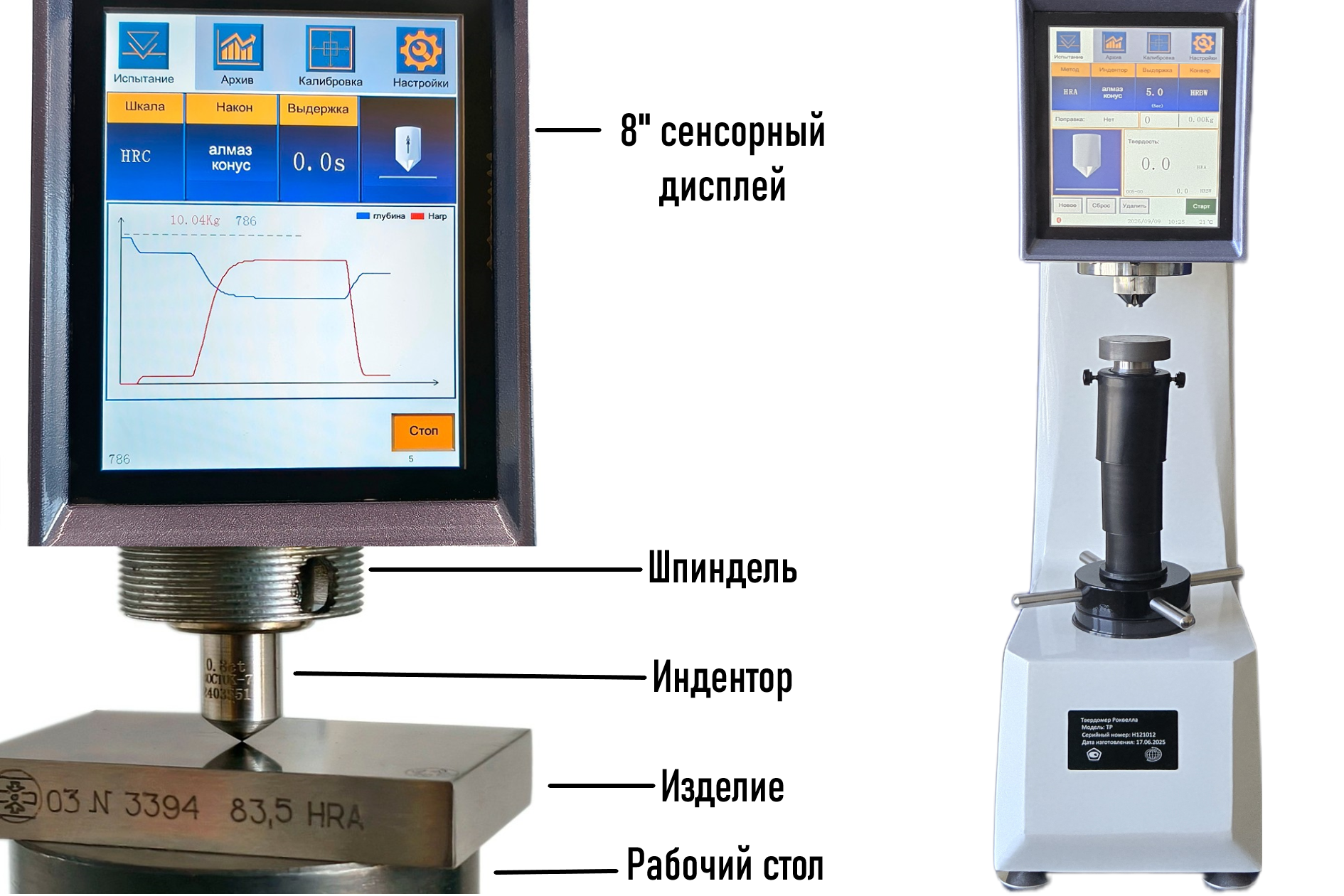

<li>Отсчётное устройство - цифровое с 8" цветным сенсорным дисплеем и функцией измерения температуры для контроля исполнения требований температурного режима при проведении измерений твёрдости.</li>
<li></li>
<p>
</p>
Наличие: Товар в наличии. Количество товара: 1 шт. Срок отгрузки с поверкой: 8-16 дней
Доставка завтра - 390 ₽
Технические характеристики Твердомера Роквелла и Супер-Роквелла стационарного ТР (ГРСИ 85094-22)
|
Наименование характеристики |
Значение |
|
Тип приложения, выдержки и снятия нагрузки |
Автоматический (сервопривод) |
|
Тип переключения нагрузки |
Автоматический |
|
Тип индикатора |
Цифровой (сенсорный дисплей 8”) |
|
Диапазон измерений твёрдости – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для металлов |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF от 30 до 94 HRG |
|
Пределы допускаемой абсолютной погрешности измерений по методу Роквелла для металлов HRA HRB(W) HRC HRD HRF HRG |
±1,2 ±3,0 ±1,0 ±1,5 ±2,0 ±2,5 |
|
Диапазон измерений твёрдости – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
от 70 до 100 HRE(W) от 80 до 100 HRH(W) от 40 до 100 HRK(W) от 50 до 115 HRL(W) от 50 до 115 HRM(W) от 50 до 115 HRR(W) от 50 до 115 HRS(W) от 50 до 115 HRV(W) |
|
Пределы допускаемой абсолютной погрешности измерений по методу Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров HRE(W) HRH(W) HRK(W) HRL(W) HRM(W) HRR(W) HRS(W) HRV(W) |
±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 |
|
Шкалы твердости Супер-Роквелла – "прямое" измерение твёрдости по методу Супер-Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) |
HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W), HR15W(W), HR30W(W), HR45W(W), HR15X(W), HR30X(W), HR45X(W), HR15Y(W), HR30Y(W), HR45Y(W) |
|
Диапазон определения твердости по шкалам Супер-Роквелла |
от 70 до 94 HR15N от 42 до 86 HR30N от 20 до 78 HR45N от 62 до 93 HR15T(W) от 15 до 82 HR30T(W) от 10 до 72 HR45T(W) от 0 до 100 HR15W(W) от 0 до 100 HR30W(W) от 0 до 100 HR45W(W) от 0 до 100 HR15X(W) от 0 до 100 HR30X(W) от 0 до 100 HR45X(W) от 0 до 100 HR15Y(W) от 0 до 100 HR30Y(W) от 0 до 100 HR45Y(W) |
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Супер-Роквелла HR15N HR30N HR45N HR15T(W) HR30T(W) HR45T(W) HR15W(W) HR30W(W) HR45W(W) HR15X(W) 100 HR30X(W) 100 HR45X(W) HR15Y(W) HR30Y(W) HR45Y(W) |
±2,0 ±1,0 ±2,0 ±3,0 ±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 |
|
Шкалы твердости – "косвенное" измерение твёрдости индикативно: программа справочно пересчитывает измеренные значения HR в другие шкалы. |
Роквелл: HRA, HRB(W), HRC, HRD, HRF(W) Супер-Роквелл: HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W) Бринелль: HB Виккерс: HV Шор D: HS |
|
Дискретность индикатора (шаг шкалы измерения) |
0,1 |
|
Основная испытательная нагрузка по шкалам Роквелла / Супер-Роквелла, Н (кгс) |
588,4 (60); 980,7 (100); 1471(150) / 147,1 (15); 294,2 (30); 441,3 (45) |
|
Пределы допускаемой относительной погрешности основной нагрузки для шкал Роквелла / Супер-Роквелла, % |
±0,5 / ±2,0 |
|
Предварительная нагрузка по шкалам Роквелла / Супер-Роквелла, Н (кгс) |
98,07 (10)-/ 29,42 (3) |
|
Пределы допускаемой относительной погрешности предварительной нагрузки для шкал Роквелла / Супер-Роквелла, % |
±0,66 / ±2,0 |
|
Диапазон времени выдержки, с |
от 0 до 99 |
|
Связь с компьютером, передача данных |
RS232/USB |
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
100 210 |
|
Расстояние от центра индентора до стенки прибора (зев) |
165 |
|
Габаритные размеры, мм, не более -длина -ширина -высота |
510 290 730 |
|
Масса, кг, не более |
80 |
|
Электропитание, В/Гц/Вт |
220/50/400 |
|
Гарантийный срок, лет, не менее |
1 |
|
Средний срок службы, лет, не менее |
10 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28 до 80 от 84 до 106,7 |
Сравнительные технические характеристики Твердомера Роквелла и Супер-Роквелла стационарного ТР (автоматизированного) и других моделей твердомеров Восток-7
|
Наименование характеристики |
Значение |
||||||
|
Модель твердомера |
|||||||
|
Тип приложения, выдержки и снятия нагрузки |
Ручной (рычажный) |
Автоматический (рычажный с электродвигателем) |
Автоматический (сервопривод) |
Ручной (рычажный) |
|||
|
Тип переключения нагрузки |
Ручной |
Автоматический |
Ручной |
||||
|
Тип индикатора |
Аналоговый (стрелочный индикатор часового типа) |
Цифровой (ЖК-дисплей 5,5”) |
Цифровой (сенсорный дисплей 8”) |
Аналоговый (стрелочный индикатор часового типа) |
|||
|
Связь с компьютером, передача данных |
– |
– (по заказу) |
RS232/USB |
– |
|||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для металлов |
HRA, HRB(W), HRC, HRD, HRF(W), HRG(W) |
– |
|||||
|
Диапазон определения твердости по шкалам Роквелла для металлов |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF(W) от 30 до 94 HRG(W) |
– |
|||||
|
Пределы допускаемой абсолютной погрешности определения твёрдости по шкалам Роквелла для металлов HRA HRB(W) HRC HRD HRF(W) HRG(W) |
±1,2 ±2,0 ±1,0 ±2,0 ±2,5 ±4,5 |
– |
|||||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
HRE(W), HRH(W), HRK(W), HRL(W), HRM(W), HRP(W), HRR(W), HRS(W), HRV(W) |
– |
||||
|
Диапазон определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
от 70 до 100 HRE(W) от 80 до 100 HRH(W) от 40 до 100 HRK(W) от 50 до 115 HRL(W) от 50 до 115 HRM(W) от 50 до 115 HRR(W) от 50 до 115 HRS(W) от 50 до 115 HRV(W) |
– |
||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров HRE(W) HRH(W) HRK(W) HRL(W) HRM(W) HRR(W) HRS(W) HRV(W) |
– |
±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 |
– |
||||
|
Шкалы твердости – "косвенное" измерение твёрдости индикативно: программа справочно пересчитывает измеренные значения HR в другие шкалы. |
– |
Роквелл: HRA, HRB(W), HRC, HRD, HRF(W) Супер-Роквелл: HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W) Бринелль: HB Виккерс: HV Шор D: HS |
– |
||||
|
Шкалы твердости Супер-Роквелла – "прямое" измерение твёрдости по методу Супер-Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79). |
– |
HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W), HR15W(W), HR30W(W), HR45W(W), HR15X(W), HR30X(W), HR45X(W), HR15Y(W), HR30Y(W), HR45Y(W) |
|||||
|
Диапазон определения твердости по шкалам Супер-Роквелла |
– |
от 70 до 94 HR15N от 42 до 86 HR30N от 20 до 78 HR45N от 62 до 93 HR15T(W) от 15 до 82 HR30T(W) от 10 до 72 HR45T(W) от 0 до 100 HR15W(W) от 0 до 100 HR30W(W) от 0 до 100 HR45W(W) от 0 до 100 HR15X(W) от 0 до 100 HR30X(W) от 0 до 100 HR45X(W) от 0 до 100 HR15Y(W) от 0 до 100 HR30Y(W) от 0 до 100 HR45Y(W) |
|||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Супер-Роквелла HR15N HR30N HR45N HR15T(W) HR30T(W) HR45T(W) HR15W(W) HR30W(W) HR45W(W) HR15X(W) 100 HR30X(W) 100 HR45X(W) HR15Y(W) HR30Y(W) HR45Y(W) |
– |
±2,0 ±1,0 ±2,0 ±3,0 ±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 |
|||||
|
Диапазон времени выдержки, с |
от 0 до 99 |
||||||
|
Связь с компьютером, передача данных |
– |
– |
– (по заказу) |
RS232/USB |
– |
||
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
108 170 |
120 200 |
120 210 |
104 180 |
120 200 |
||
|
Расстояние от центра индентора до стенки прибора (глубина зева) |
130 |
135 |
160 |
160 |
135 |
||
|
Габаритные размеры, мм, не более -длина -ширина -высота |
480 240 630 |
450 200 670 |
520 220 710 |
550 230 750 |
450 200 670 |
||
|
Масса, кг, не более |
65 |
70 |
80 |
70 |
|||
|
Электропитание, В/Гц/Вт |
- |
220/50/400 |
|||||
|
Гарантийный срок, лет, не менее |
1 |
||||||
|
Средний срок службы, лет, не менее |
10 |
||||||
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28
до 80
от 84 до 106,7 |
||||||
Комплектность поставки Твердомера Роквелла и Супер-Роквелла стационарного комбинированного ТР (автоматизированного)
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
модель по заказу |
1 шт. |
|
Индентор ø 1,588 мм* |
|
1 шт. |
|
Индентор ø 3,175 мм* |
|
1 шт. |
|
Индентор ø 6,35 мм* |
|
1 шт. |
|
Индентор ø 12,7 мм* |
|
1 шт. |
|
Алмазный наконечник* |
|
1 шт. |
|
Паспорт |
Восток-7-ПС |
1 экз. |
|
Руководство по эксплуатации |
Восток-7-РЭ |
1 экз. |
|
*по согласованию с заказчиком. Полная документация представлена в разделе "Упаковочный лист" Руководства по эксплуатации. |
||

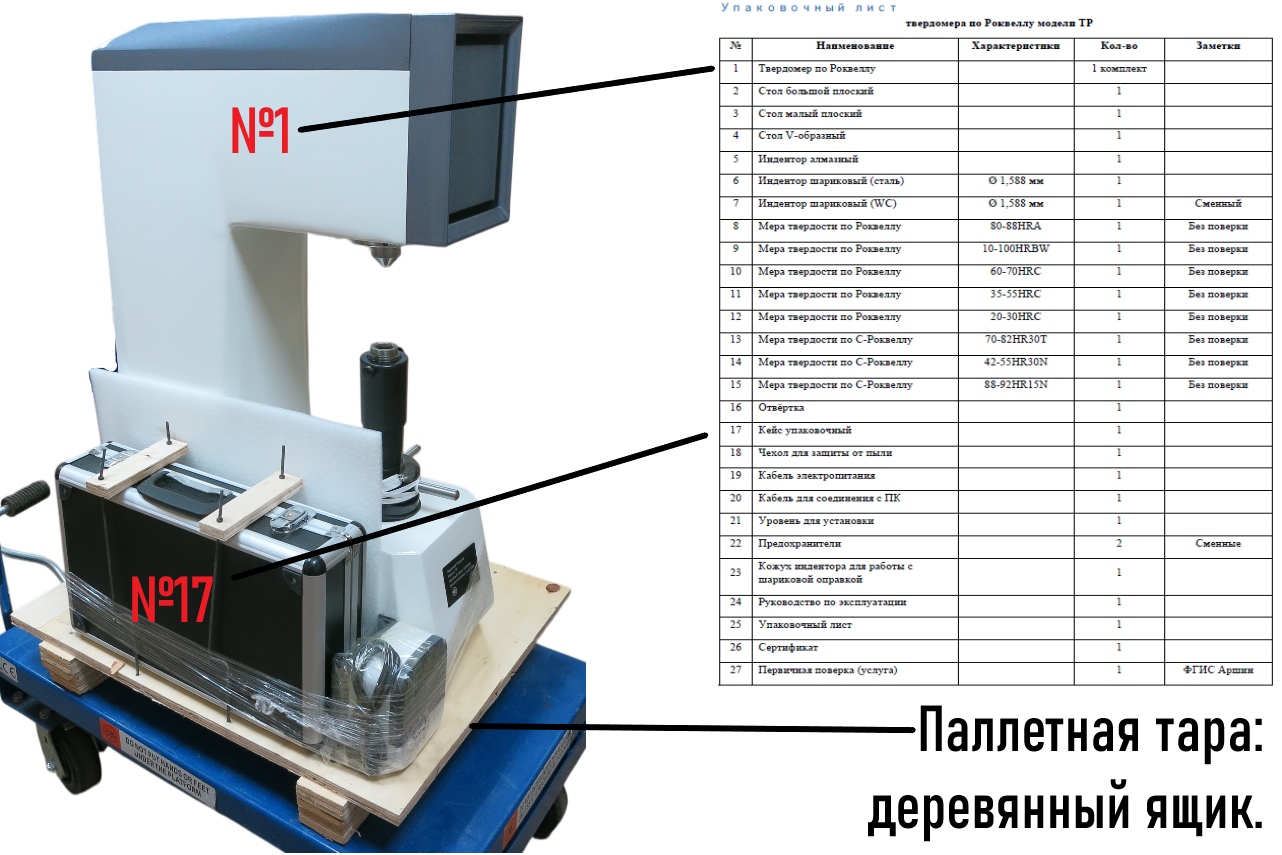

Упаковочный лист стационарного твердомера Роквелла и Супер-Роквелла ТР
| Модель ТР - упаковочный лист. | ||||
|
№ |
Наименование |
Характеристики |
Кол-во |
Заметки |
|
1 |
Твердомер по Роквеллу |
|
1 комплект |
|
|
2 |
Стол большой плоский |
|
1 |
|
|
3 |
Стол малый плоский |
|
1 |
|
|
4 |
Стол V-образный |
|
1 |
|
|
5 |
Индентор алмазный |
|
1 |
|
|
6 |
Индентор шариковый (сталь) |
Ø 1,588 мм |
1 |
|
|
7 |
Индентор шариковый (WC) |
Ø 1,588 мм |
1 |
Сменный |
|
8 |
Мера твердости по Роквеллу |
80-88HRA |
1 |
Без поверки |
|
9 |
Мера твердости по Роквеллу |
10-100HRBW |
1 |
Без поверки |
|
10 |
Мера твердости по Роквеллу |
60-70HRC |
1 |
Без поверки |
|
11 |
Мера твердости по Роквеллу |
35-55HRC |
1 |
Без поверки |
|
12 |
Мера твердости по Роквеллу |
20-30HRC |
1 |
Без поверки |
|
13 |
Мера твердости по С-Роквеллу |
70-82HR30T |
1 |
Без поверки |
|
14 |
Мера твердости по С-Роквеллу |
42-55HR30N |
1 |
Без поверки |
|
15 |
Мера твердости по С-Роквеллу |
88-92HR15N |
1 |
Без поверки |
|
16 |
Отвёртка |
|
1 |
|
|
17 |
Кейс упаковочный |
|
1 |
|
|
18 |
Чехол для защиты от пыли |
|
1 |
|
|
19 |
Кабель электропитания |
|
1 |
|
|
20 |
Кабель для соединения с ПК |
|
1 |
|
|
21 |
Уровень для установки |
|
1 |
|
|
22 |
Предохранители F5AL250V (5х20мм) |
|
2 |
Сменные |
|
23 |

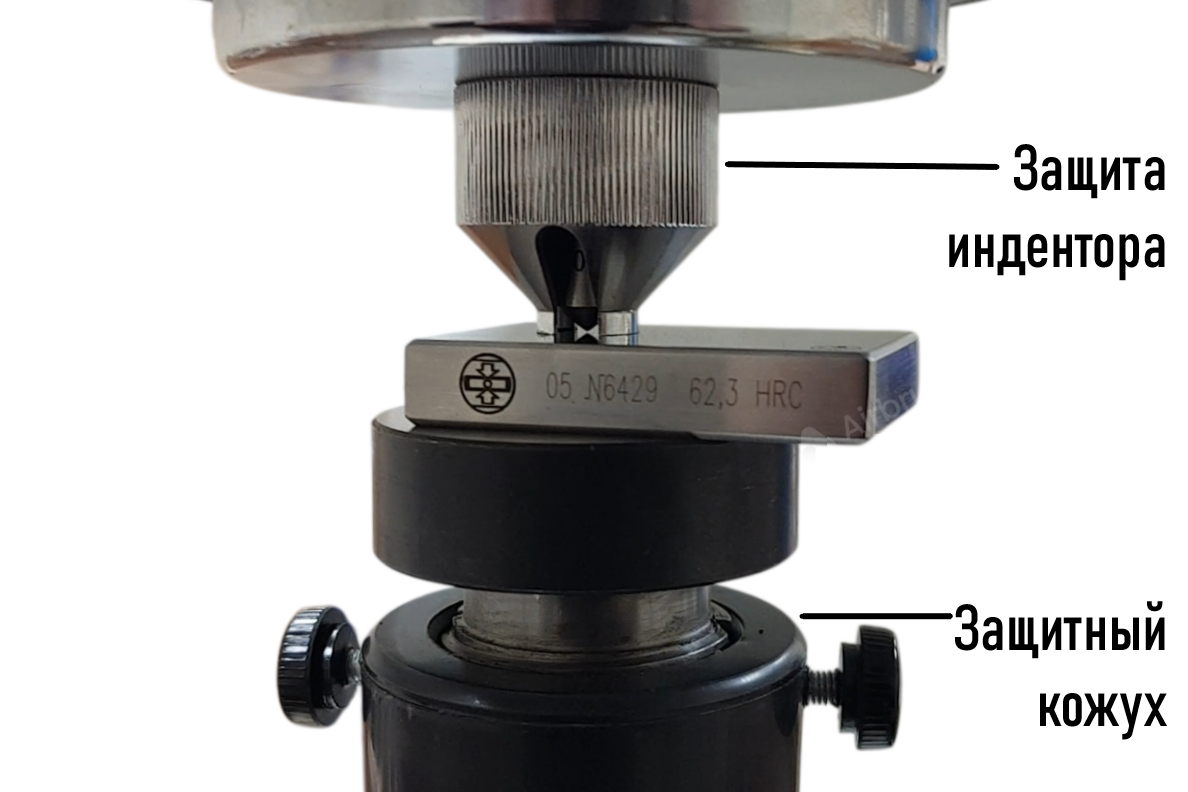

Кожух индентора для работы с шариковой оправкой |
|
1 |
|
|
24 |
Руководство по эксплуатации |
|
1 |
|
|
25 |
Упаковочный лист |
|
1 |
|
|
26 |
Сертификат |
|
1 |
|
|
27 |
Первичная поверка (услуга) |
|
1 |
ФГИС Аршин |
Комплектность поставки Твердомера Роквелла и Супер-Роквелла стационарного ТР (автоматизированного с сервоприводом)
Кейс с принадлежностями стационарного автоматизированного твердомера Роквелла и Супер-Роквелла ТР
Cтационарный твердомер Роквелла и Супер-Роквелла ТР (справочная информация)
.jpg "Характеристики: Твердомер Роквелла и Супер-Роквелла ТР производства Восток-7 (2025 год)")
.jpg "Сравнение характеристик: Стационарные твердомеры Роквелла и Супер-Роквелла производства Восток-7 (2025 год)")
.jpg "Характеристики: Наконечники (инденторы) и меры твёрдости к твердомерам Роквелла и Супер-Роквелла производства Восток-7 (2025 год)")
.jpg "Таблица выбора инденторов (наконечников) для твердомеров Роквелла и Супер-Роквелла (2026)")
.jpg "Таблица выбора исходной массы (каратности) алмазов наконечников НК 1 для измерений по шкале Роквелла HRC (2026)")
.jpg "Каталог средств измерений производства Восток-7 (2025 год)")
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 85094-22 |
| Российская Федерация, ОАО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КТРМ | |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| Декларация о соответствии требованиям ТР ЕАЭС (ТР ТС) |
ЕАЭС RU Д-RU.РА04.В.65675/24 |
Основные сведения о стационарном комбинированном твердомере Роквелла и Супер-Роквелла ТР
Изготовитель: ООО "Восток-7" (РФ).
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

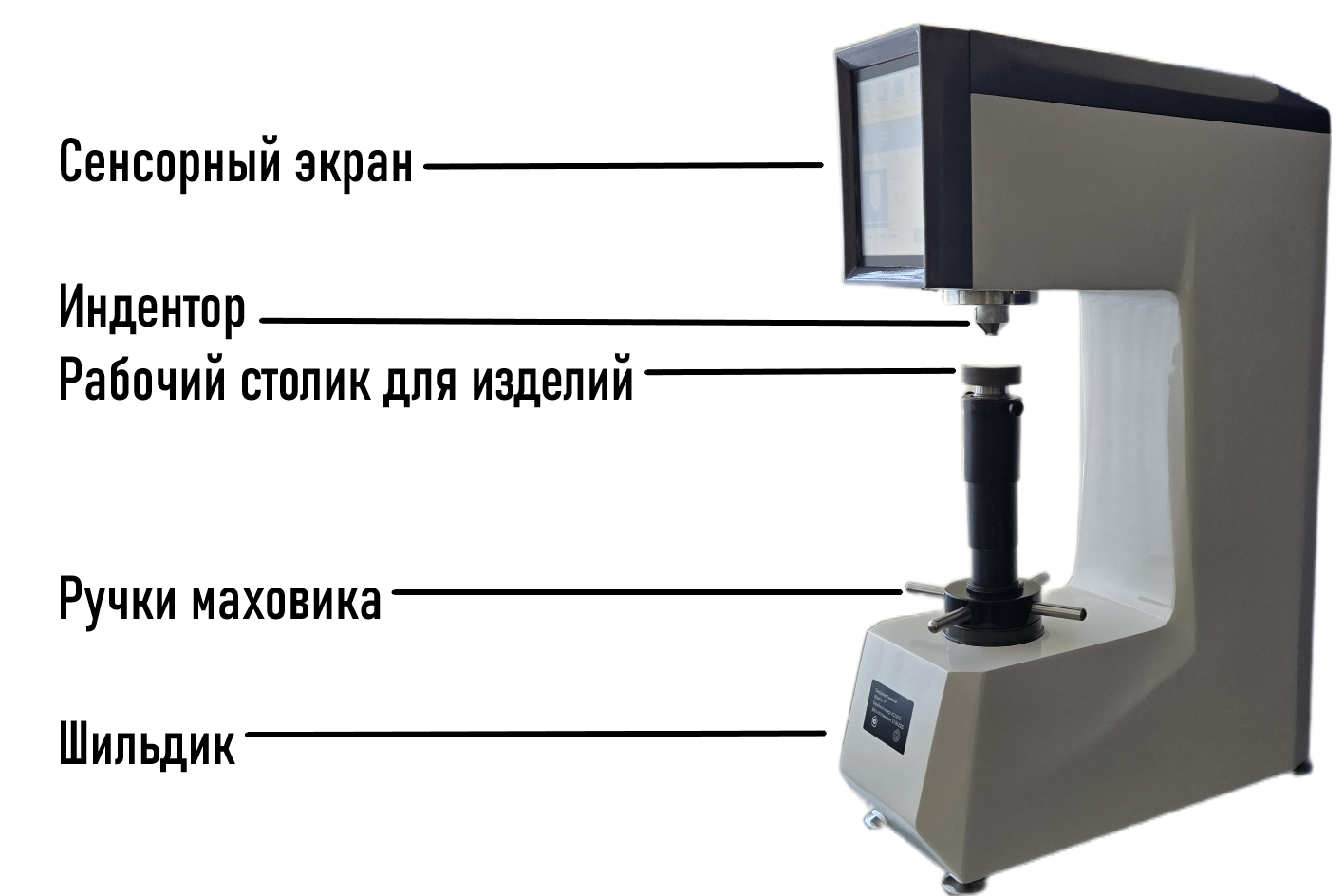

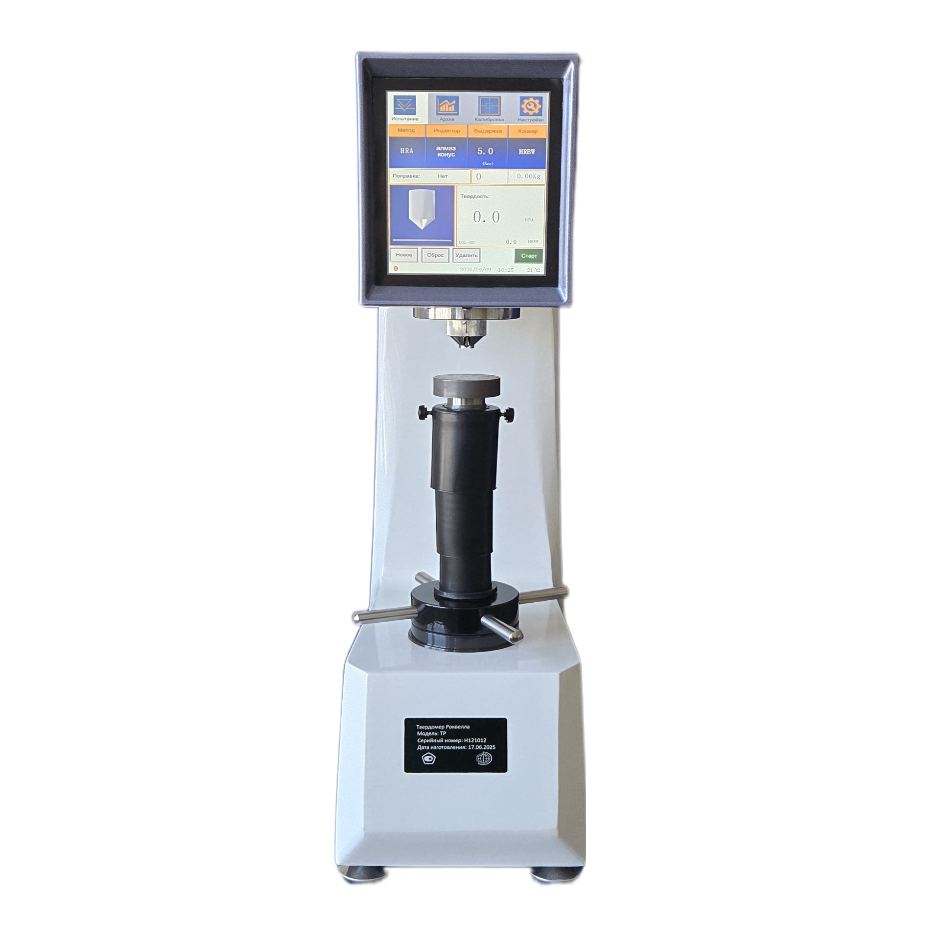

Модель ТР – стационарный твердомер с автоматическим (без рычажным сервоприводом) нагружением и цифровым сенсорным дисплеем для измерения твёрдости металлов, пластмасс, резин, нейлона, пенопластов, и эластомеров методом Роквелла и Супер-Роквелла по 30 шкалам HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HRL, HRM, HRP, HRR, HRS, HRV, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HR15W, HR30W, HR45W, HR15X, HR30X, HR45X, HR15Y, HR30Y и HR45Y. Универсальный твердомер по шкалам Роквелла и Супер-Роквелла оснащён сервоприводом для высокоточных измерений и сенсорным экраном для полностью автоматического управления работой твердомера, отображения, хранения в памяти и статистической обработки результатов измерений, функцией "перевода/конвертации/пересчёта" их в шкалы Бринелля (HB), Виккерса (HV), Шора D (HS), передачи данных на компьютер и мини-принтер (ТР условная расшифровка Твердомер Роквелла). Отличительные особенности:
- Является средством измерения утверждённого типа, зарегистрированным в Государственном реестре средств измерений РФ (Росстандарт ГРСИ №85094–22), в Государственном реестре обеспечения единства измерений Казахстана (КазСтандарт ГСИ РК №KZ.02.03.024284-2025/85094–22) от зарегистрированного в Федеральном Агентстве по техническому регулированию и метрологии производителя «Восток-7» (№120СИ0023400319).

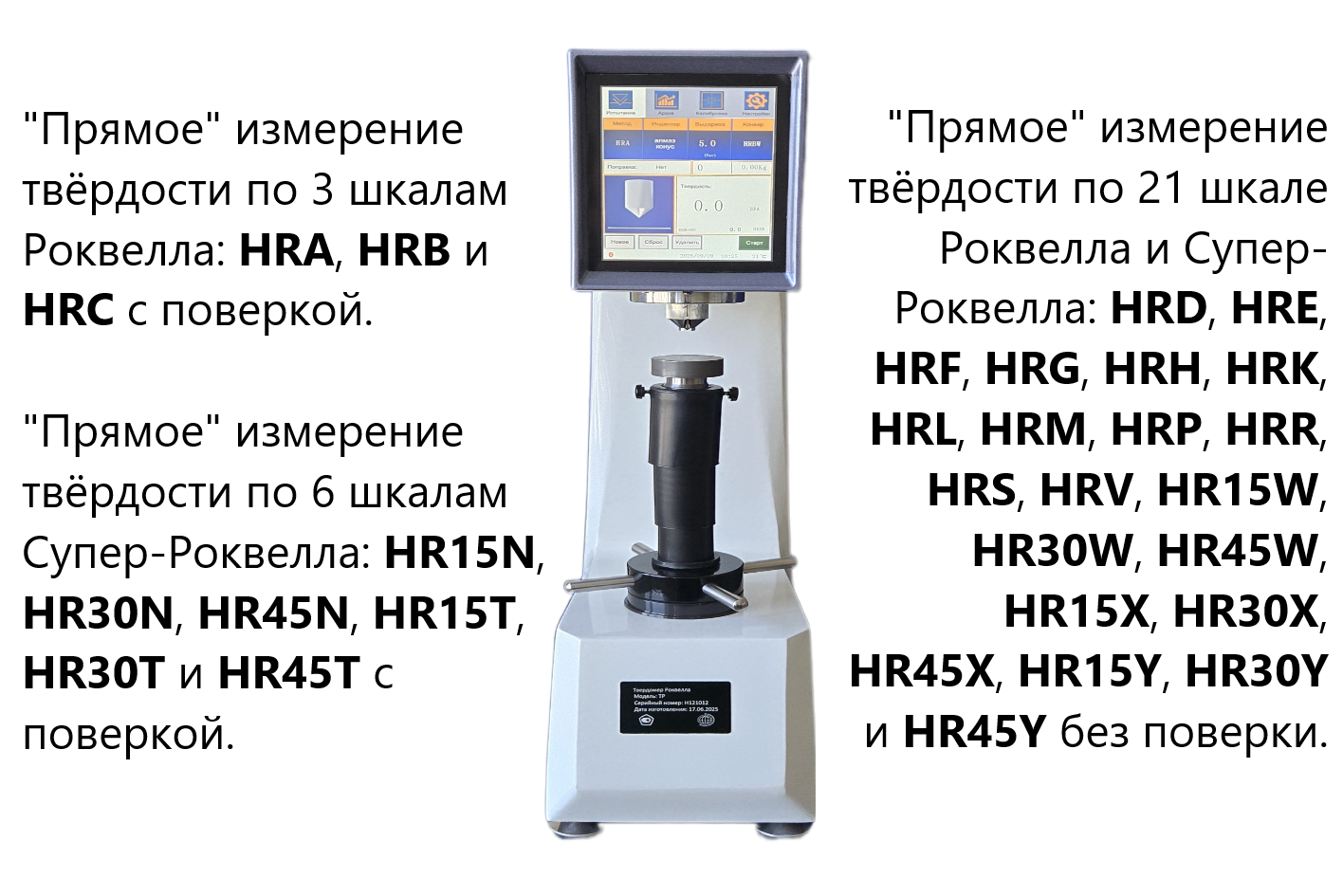

- "Прямое" измерение твёрдости по 3 шкалам Роквелла: HRA, HRB и HRC с метрологическим подтверждением – твердомер поставляется с поверкой.
- "Прямое" измерение твёрдости по 6 шкалам Супер-Роквелла: HR15N, HR30N, HR45N, HR15T, HR30T и HR45T с метрологическим подтверждением – твердомер поставляется с поверкой.
- "Прямое" измерение твёрдости по 12 шкалам Роквелла: HRD, HRE, HRF, HRG, HRH, HRK, HRL, HRM, HRP, HRR, HRS, HRV и 9 шкалам Супер-Роквелла: HR15W, HR30W, HR45W, HR15X, HR30X, HR45X, HR15Y, HR30Y и HR45Y без поверки. Шкалы HRL, HRM, HRP для измерения твёрдости пластмасс, резин, нейлона, пенопластов и эластомеров по ГОСТ 24622–91 (ИСО 2039/2–87).

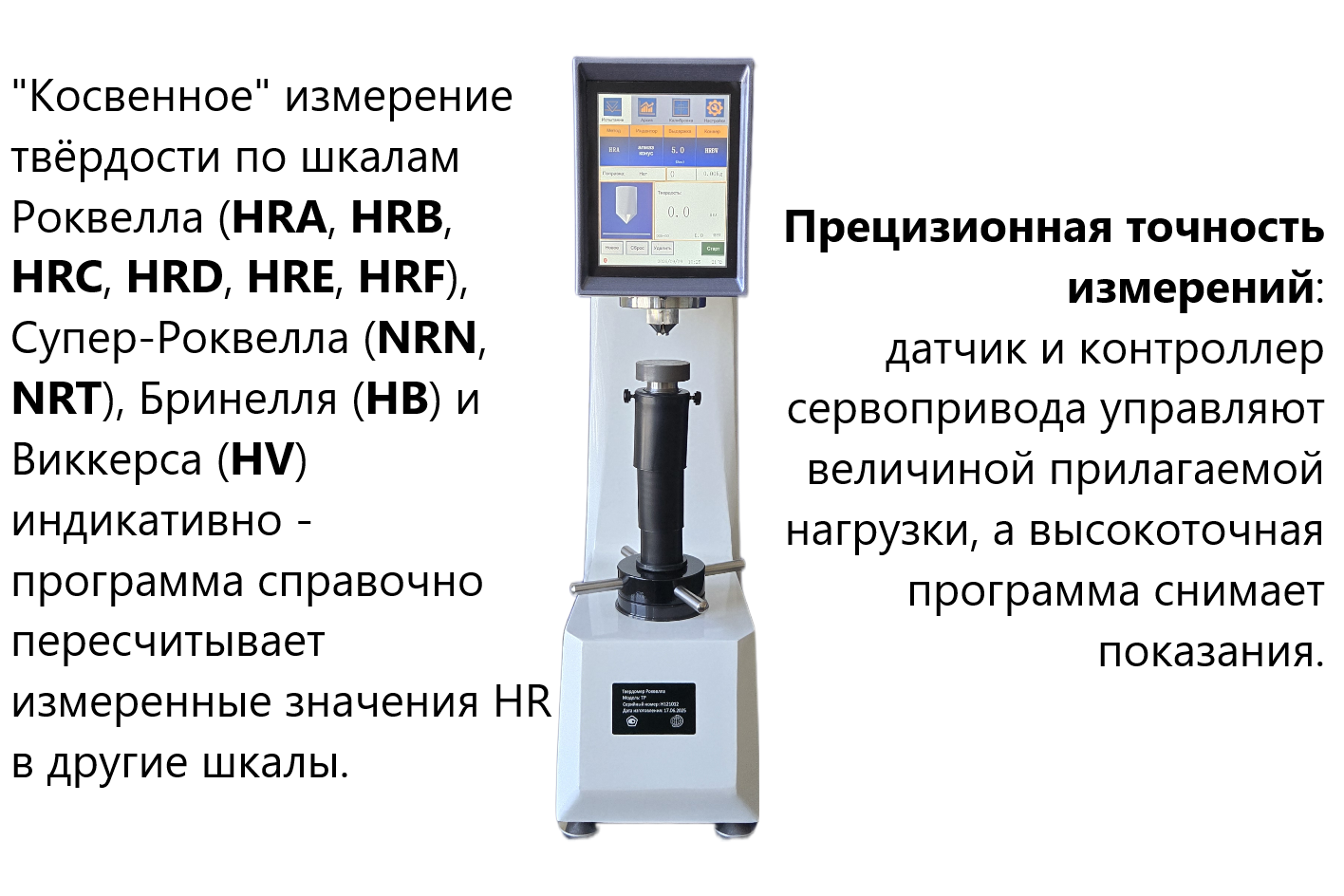

- "Косвенное" определение твёрдости по 5 шкалам Роквелла: HRA, HRB, HRC, HRD, HRF, 6 шкалам Супер-Роквелла: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, Бринелля (HB), Виккерса (HV) и Шора D (HS) индикативно – программа справочно пересчитывает измеренные значения HR в другие шкалы (корреляция по стандарту ASTM E-140).
- Прецизионная точность измерений: датчик и контроллер сервопривода управляют величиной прилагаемой нагрузки без использования классической механической рычажной системы с грузами старых моделей твердомеров, а высокоточная программа снимает показания.

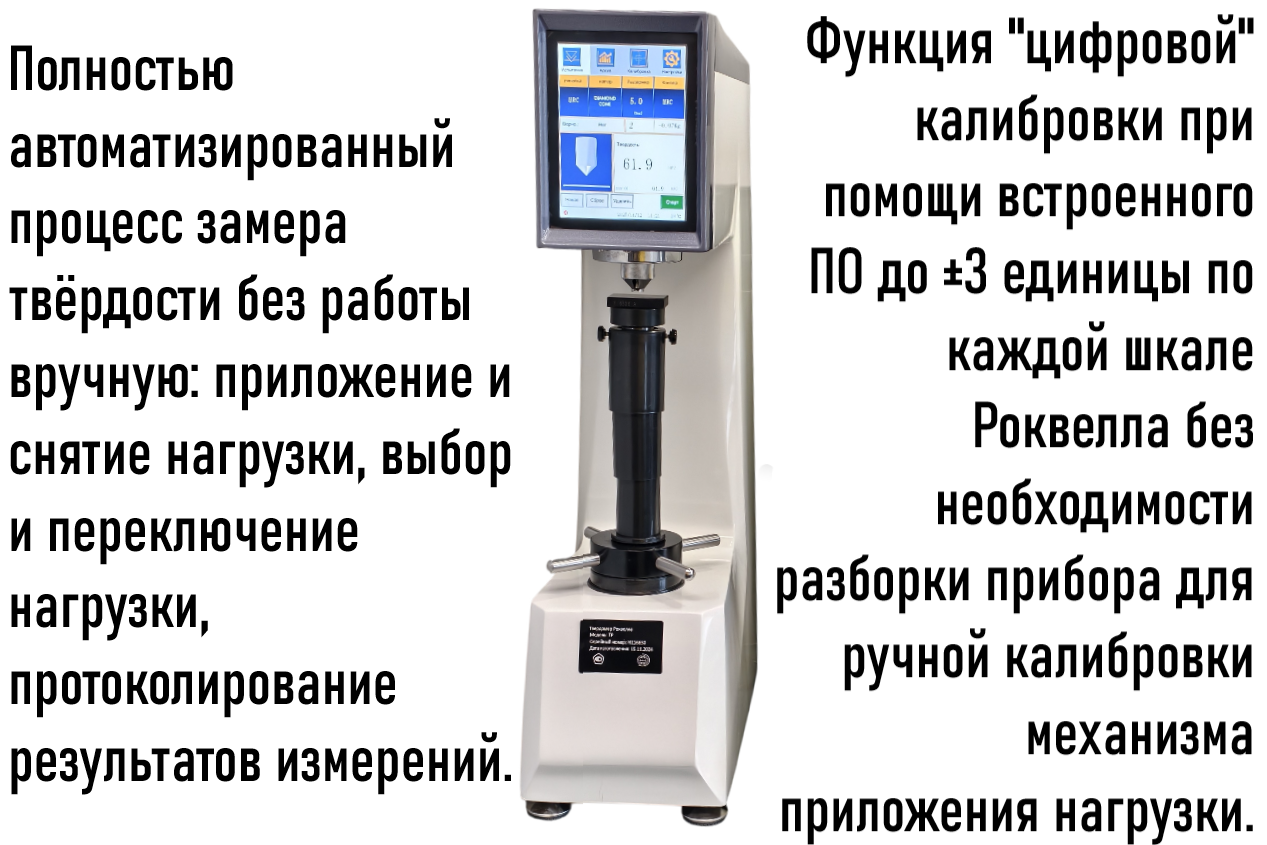

- Исключён человеческий фактор и ошибки оператора при измерениях благодаря полностью автоматизированному процессу замера твёрдости: приложение и снятие нагрузки, переключение нагрузки, подбор индентора под нагрузку и шкалу твёрдости, протоколирование результатов измерений, их архивирование и передача на компьютер или на принтер осуществляется в автоматическом режиме.

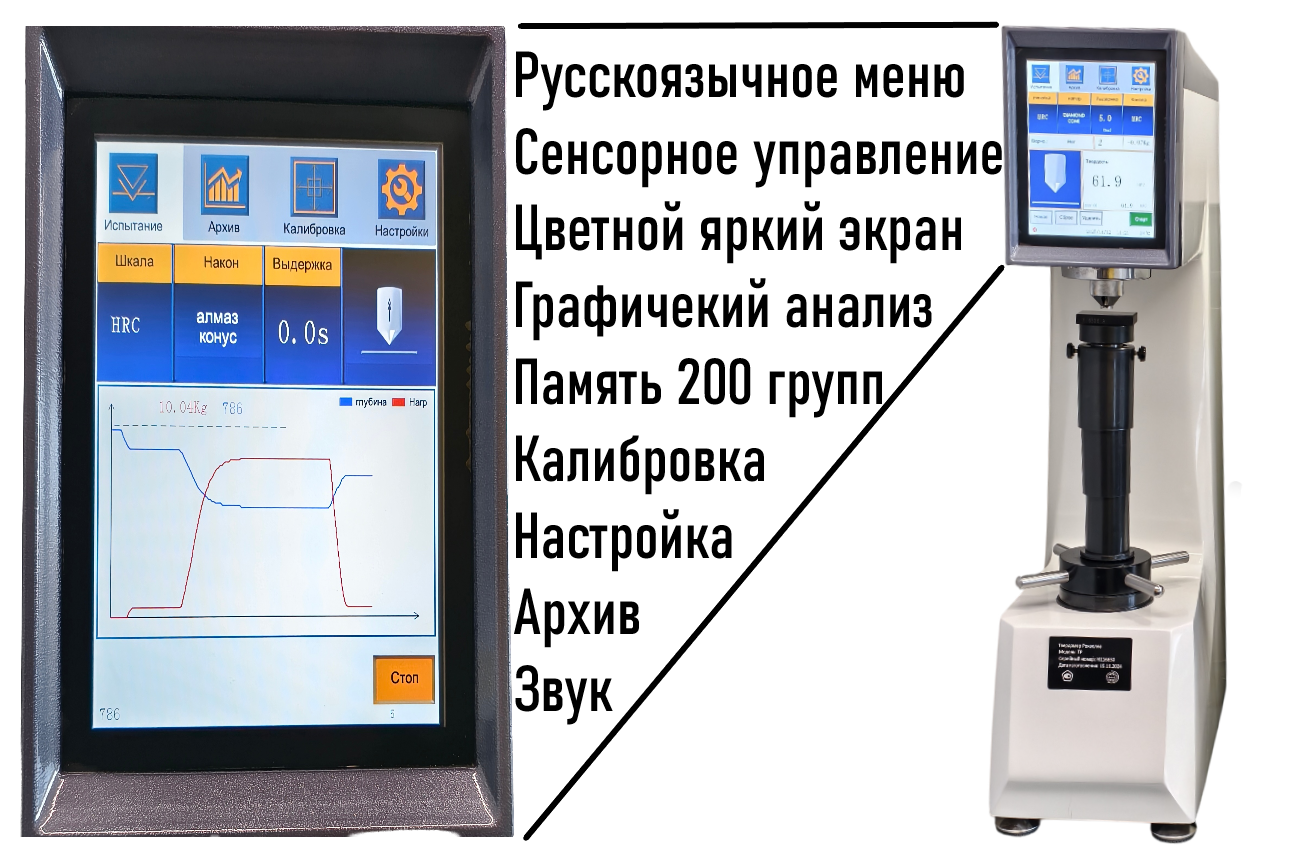

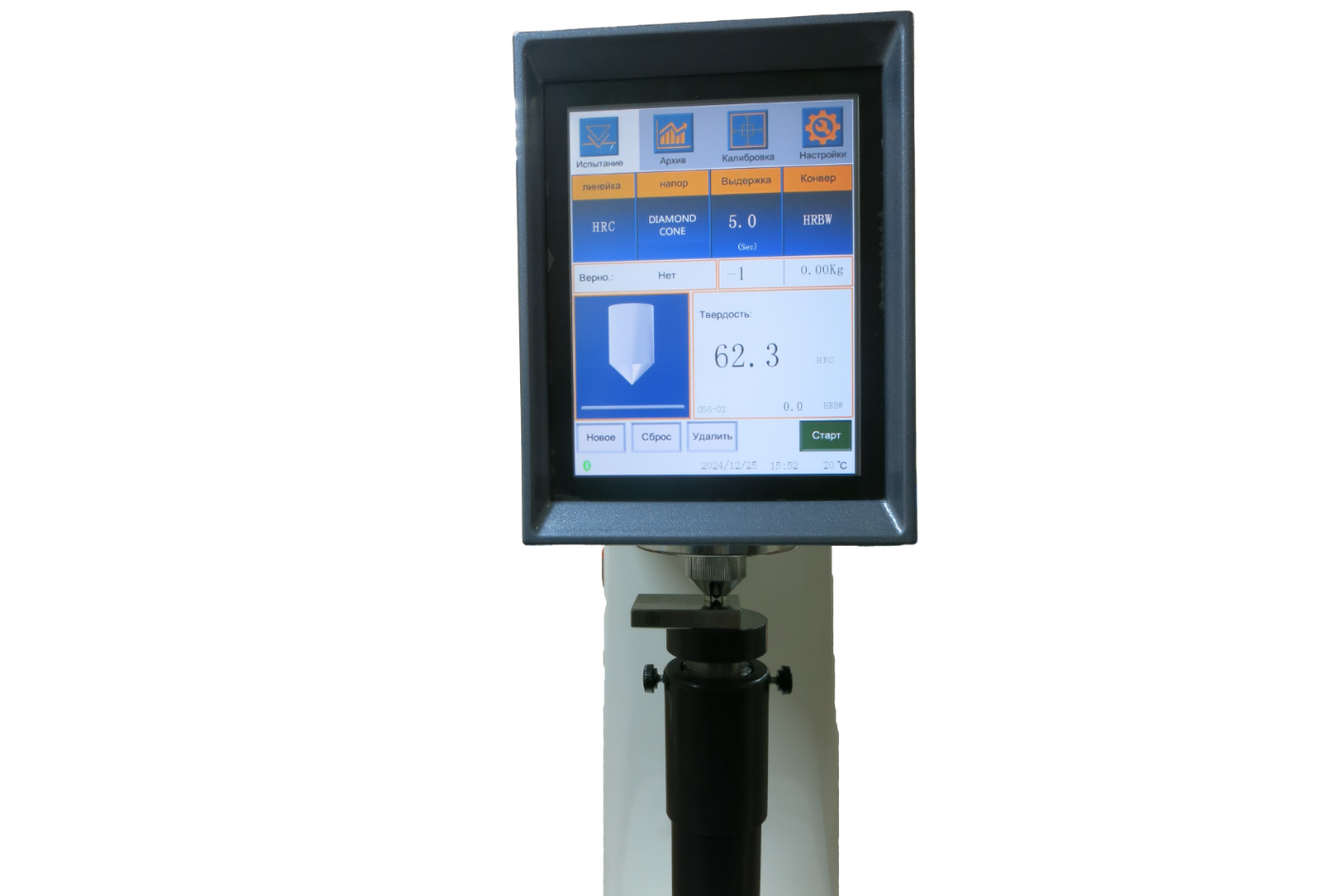

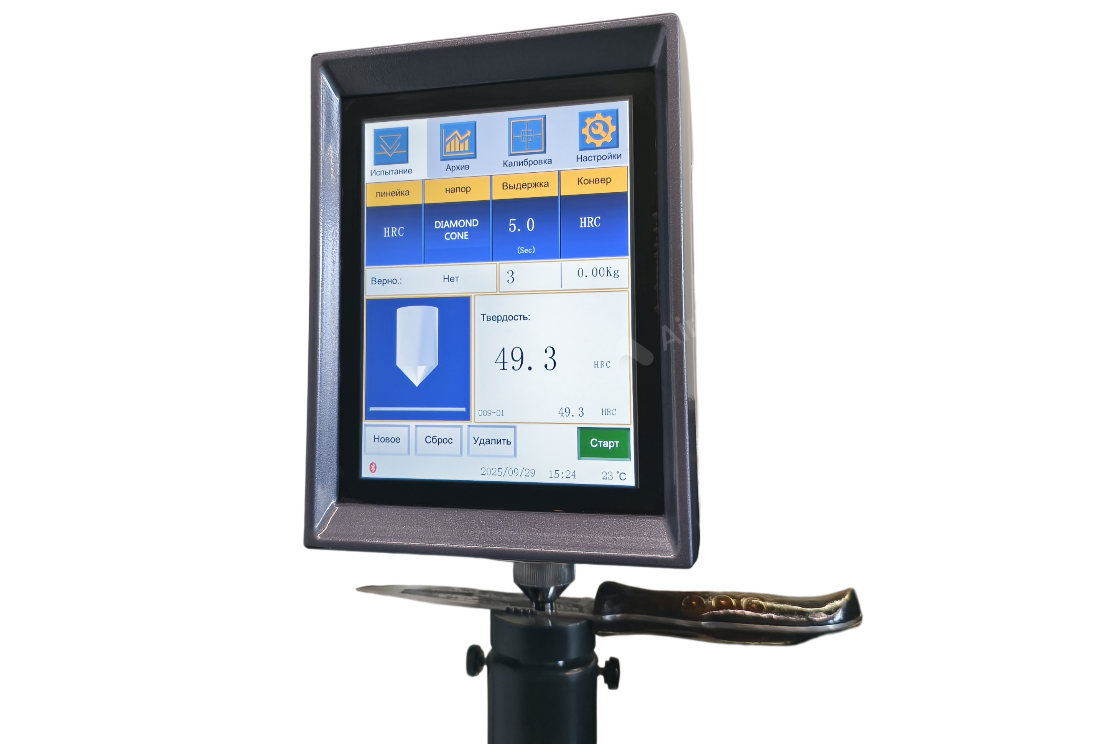

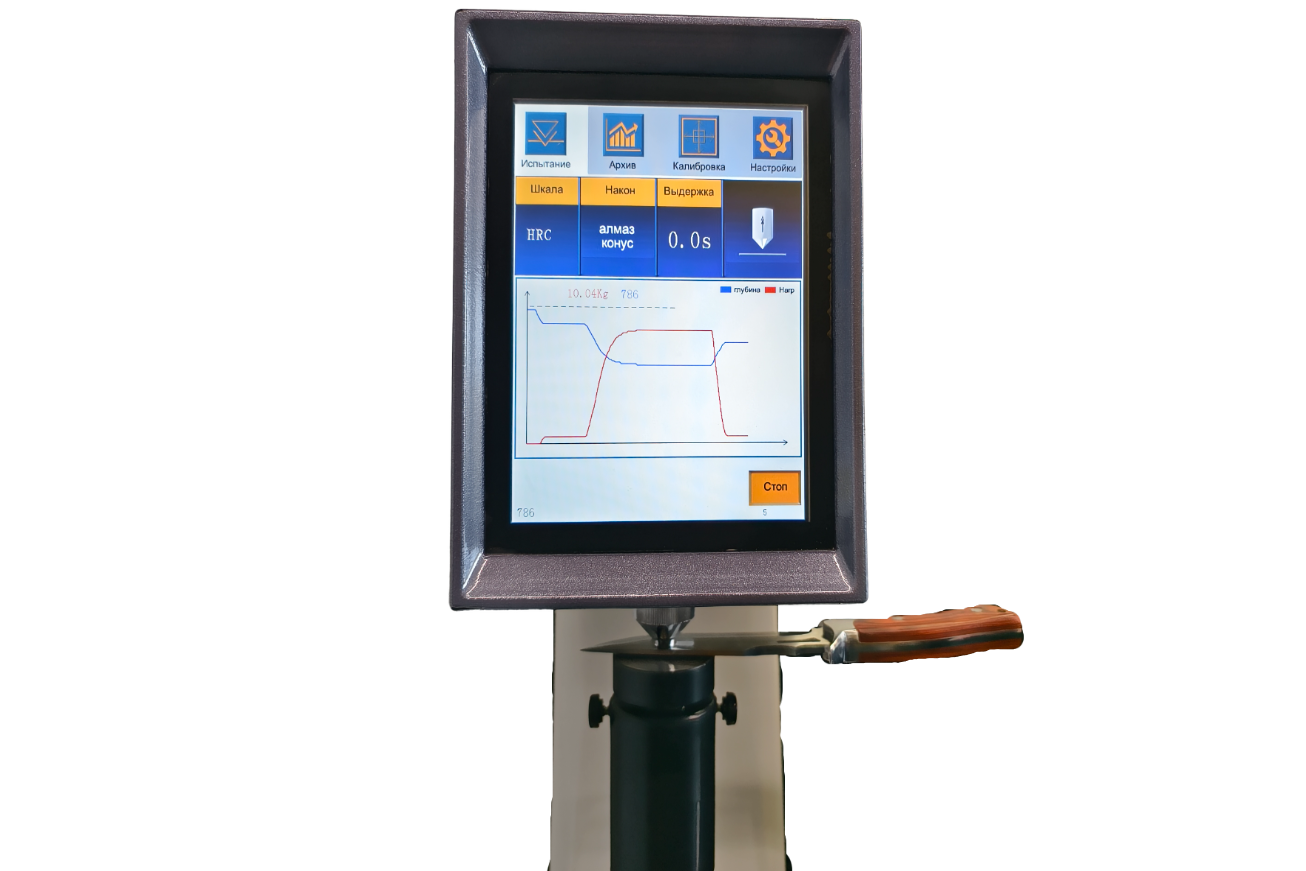

- Сенсорный 8" цветной дисплей с русскоязычным меню и функцией измерения температуры в помещении для контроля исполнения требований температурного режима при проведении измерений твёрдости. Простой интуитивно понятный интерфейс по принципу «Включи и работай».
- Функция "цифровой" калибровки твердомера – самостоятельная разборка и ручная настройка исключена, оператору не требуется знание устройства и механики прибора.

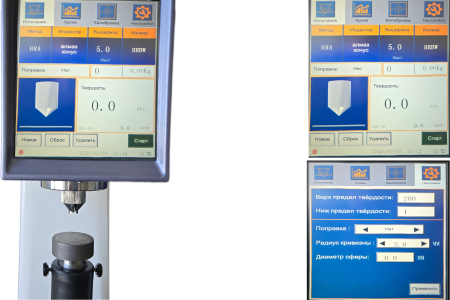

- Функция введения автоматической коррекции/поправки на кривизну при измерении твёрдости на цилиндрических и сферических поверхностях.
- Функция установки нижней и верхней границ допустимых значений, звуковая сигнализация при выходе значений за установленные границы.
- Встроенная память на 200 групп измерений с записью 10 значений в каждой группе: шкала твёрдости, приложенная нагрузка, значение твёрдости, температура и пр. Статистическая обработка результатов – расчёт минимального/среднего/максимального значений для каждой группы, автоматический пересчёт/конвертация в другие шкалы твёрдости. Графическая обработка результатов – отображение кривой твёрдости для визуализации изменений значения твёрдости.
- Связь с компьютером и ПО для передачи, сохранения и анализа данных через разъём RS232 или USB в формате Excel, в т. ч. для сохранения на флешку.

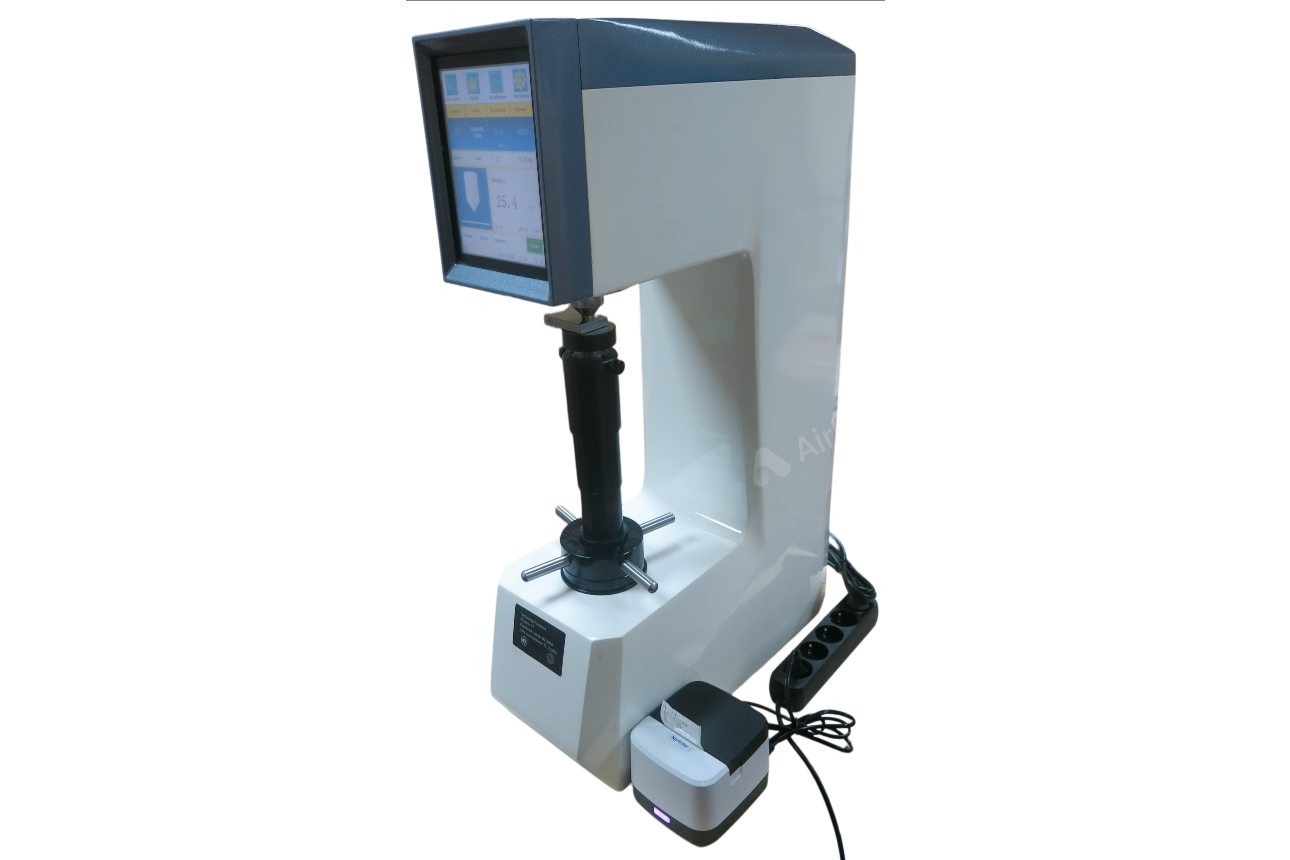

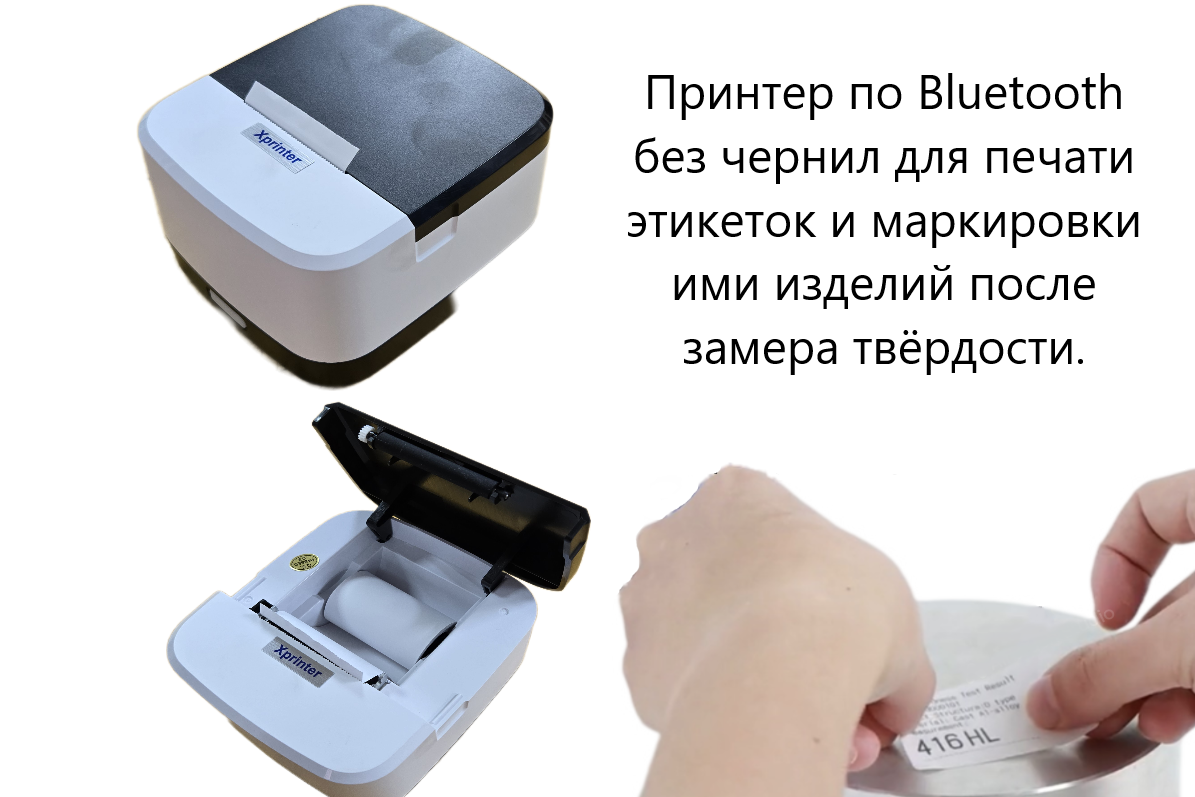

- Принтер по Bluetooth без чернил для печати этикеток и маркировки ими проконтролированных изделий.
- Максимальная высота и глубина контролируемого изделия: 180*160 мм, дискретность (шаг шкалы измерения) 0,1 единицы.
- Дополнительно (по заказу) инденторы всех типоразмеров к твердомерам Роквелл и Супер-Роквелл: алмазные тип НК-1 и наконечники шариковые (D 1,588 мм / 3,175 мм / 6,35 мм / 12,7 мм).
- Дополнительно (по заказу) меры твёрдости Роквелл (МТР: HRA, HRB, HRC) и Супер-Роквелл (МТСР: HRN, HRT), Бринелля и Польди (МТБ и МТП: HB), Виккерса (МТВ: HV).
- Дополнительно (по заказу) лабораторные материалы и оборудование для подготовки образца к измерению твёрдости: станки отрезные, прессы вырубные и лабораторные, станки шлифовально-полировальные, микроскопы отсчётные и металлографические, шлифовальная бумага, полировальная ткань, абразивы, дозаторы суспензий и др. расходные материалы.
- Дополнительно (по заказу) тиски с V-образными пазами для жёсткой фиксации изделий цилиндрической и сферической формы в горизонтальной и вертикальной плоскостях.
- Первые и пока единственные в РФ твердомеры, зарегистрированные в госреестре для измерений по шкалам твёрдости HRB(W) и HRT(W)!
ДЕМОНСТРАЦИЯ: для детального ознакомления со всеми возможностями этого средства измерений можно приехать к нам в офис и опробовать его непосредственно на ваших изделиях или же вы можете прислать эти изделия к нам, а мы проведём на нём измерения и скажем подходит ли оно для решения ваших задач, либо необходимо использовать средство измерения другого типа. Также для ознакомления рекомендуется скачать Инструкцию по эксплуатации (паспорт) из вкладки "Документация".
Технические характеристики Твердомера Роквелла и Супер-Роквелла стационарного ТР (ГРСИ 85094-22)
|
Наименование характеристики |
Значение |
|
Тип приложения, выдержки и снятия нагрузки |
Автоматический (сервопривод) |
|
Тип переключения нагрузки |
Автоматический |
|
Тип индикатора |
Цифровой (сенсорный дисплей 8”) |
|
Диапазон измерений твёрдости – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для металлов |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF от 30 до 94 HRG |
|
Пределы допускаемой абсолютной погрешности измерений по методу Роквелла для металлов HRA HRB(W) HRC HRD HRF HRG |
±1,2 ±3,0 ±1,0 ±1,5 ±2,0 ±2,5 |
|
Диапазон измерений твёрдости – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
от 70 до 100 HRE(W) от 80 до 100 HRH(W) от 40 до 100 HRK(W) от 50 до 115 HRL(W) от 50 до 115 HRM(W) от 50 до 115 HRR(W) от 50 до 115 HRS(W) от 50 до 115 HRV(W) |
|
Пределы допускаемой абсолютной погрешности измерений по методу Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров HRE(W) HRH(W) HRK(W) HRL(W) HRM(W) HRR(W) HRS(W) HRV(W) |
±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 |
|
Шкалы твердости Супер-Роквелла – "прямое" измерение твёрдости по методу Супер-Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) |
HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W), HR15W(W), HR30W(W), HR45W(W), HR15X(W), HR30X(W), HR45X(W), HR15Y(W), HR30Y(W), HR45Y(W) |
|
Диапазон определения твердости по шкалам Супер-Роквелла |
от 70 до 94 HR15N от 42 до 86 HR30N от 20 до 78 HR45N от 62 до 93 HR15T(W) от 15 до 82 HR30T(W) от 10 до 72 HR45T(W) от 0 до 100 HR15W(W) от 0 до 100 HR30W(W) от 0 до 100 HR45W(W) от 0 до 100 HR15X(W) от 0 до 100 HR30X(W) от 0 до 100 HR45X(W) от 0 до 100 HR15Y(W) от 0 до 100 HR30Y(W) от 0 до 100 HR45Y(W) |
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Супер-Роквелла HR15N HR30N HR45N HR15T(W) HR30T(W) HR45T(W) HR15W(W) HR30W(W) HR45W(W) HR15X(W) 100 HR30X(W) 100 HR45X(W) HR15Y(W) HR30Y(W) HR45Y(W) |
±2,0 ±1,0 ±2,0 ±3,0 ±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 |
|
Шкалы твердости – "косвенное" измерение твёрдости индикативно: программа справочно пересчитывает измеренные значения HR в другие шкалы. |
Роквелл: HRA, HRB(W), HRC, HRD, HRF(W) Супер-Роквелл: HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W) Бринелль: HB Виккерс: HV Шор D: HS |
|
Дискретность индикатора (шаг шкалы измерения) |
0,1 |
|
Основная испытательная нагрузка по шкалам Роквелла / Супер-Роквелла, Н (кгс) |
588,4 (60); 980,7 (100); 1471(150) / 147,1 (15); 294,2 (30); 441,3 (45) |
|
Пределы допускаемой относительной погрешности основной нагрузки для шкал Роквелла / Супер-Роквелла, % |
±0,5 / ±2,0 |
|
Предварительная нагрузка по шкалам Роквелла / Супер-Роквелла, Н (кгс) |
98,07 (10)-/ 29,42 (3) |
|
Пределы допускаемой относительной погрешности предварительной нагрузки для шкал Роквелла / Супер-Роквелла, % |
±0,66 / ±2,0 |
|
Диапазон времени выдержки, с |
от 0 до 99 |
|
Связь с компьютером, передача данных |
RS232/USB |
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
100 210 |
|
Расстояние от центра индентора до стенки прибора (зев) |
165 |
|
Габаритные размеры, мм, не более -длина -ширина -высота |
510 290 730 |
|
Масса, кг, не более |
80 |
|
Электропитание, В/Гц/Вт |
220/50/400 |
|
Гарантийный срок, лет, не менее |
1 |
|
Средний срок службы, лет, не менее |
10 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28 до 80 от 84 до 106,7 |
Сравнительные технические характеристики Твердомера Роквелла и Супер-Роквелла стационарного ТР (автоматизированного) и других моделей твердомеров Восток-7
|
Наименование характеристики |
Значение |
||||||
|
Модель твердомера |
|||||||
|
Тип приложения, выдержки и снятия нагрузки |
Ручной (рычажный) |
Автоматический (рычажный с электродвигателем) |
Автоматический (сервопривод) |
Ручной (рычажный) |
|||
|
Тип переключения нагрузки |
Ручной |
Автоматический |
Ручной |
||||
|
Тип индикатора |
Аналоговый (стрелочный индикатор часового типа) |
Цифровой (ЖК-дисплей 5,5”) |
Цифровой (сенсорный дисплей 8”) |
Аналоговый (стрелочный индикатор часового типа) |
|||
|
Связь с компьютером, передача данных |
– |
– (по заказу) |
RS232/USB |
– |
|||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для металлов |
HRA, HRB(W), HRC, HRD, HRF(W), HRG(W) |
– |
|||||
|
Диапазон определения твердости по шкалам Роквелла для металлов |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF(W) от 30 до 94 HRG(W) |
– |
|||||
|
Пределы допускаемой абсолютной погрешности определения твёрдости по шкалам Роквелла для металлов HRA HRB(W) HRC HRD HRF(W) HRG(W) |
±1,2 ±2,0 ±1,0 ±2,0 ±2,5 ±4,5 |
– |
|||||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
HRE(W), HRH(W), HRK(W), HRL(W), HRM(W), HRP(W), HRR(W), HRS(W), HRV(W) |
– |
||||
|
Диапазон определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
от 70 до 100 HRE(W) от 80 до 100 HRH(W) от 40 до 100 HRK(W) от 50 до 115 HRL(W) от 50 до 115 HRM(W) от 50 до 115 HRR(W) от 50 до 115 HRS(W) от 50 до 115 HRV(W) |
– |
||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров HRE(W) HRH(W) HRK(W) HRL(W) HRM(W) HRR(W) HRS(W) HRV(W) |
– |
±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 |
– |
||||
|
Шкалы твердости – "косвенное" измерение твёрдости индикативно: программа справочно пересчитывает измеренные значения HR в другие шкалы. |
– |
Роквелл: HRA, HRB(W), HRC, HRD, HRF(W) Супер-Роквелл: HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W) Бринелль: HB Виккерс: HV Шор D: HS |
– |
||||
|
Шкалы твердости Супер-Роквелла – "прямое" измерение твёрдости по методу Супер-Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79). |
– |
HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W), HR15W(W), HR30W(W), HR45W(W), HR15X(W), HR30X(W), HR45X(W), HR15Y(W), HR30Y(W), HR45Y(W) |
|||||
|
Диапазон определения твердости по шкалам Супер-Роквелла |
– |
от 70 до 94 HR15N от 42 до 86 HR30N от 20 до 78 HR45N от 62 до 93 HR15T(W) от 15 до 82 HR30T(W) от 10 до 72 HR45T(W) от 0 до 100 HR15W(W) от 0 до 100 HR30W(W) от 0 до 100 HR45W(W) от 0 до 100 HR15X(W) от 0 до 100 HR30X(W) от 0 до 100 HR45X(W) от 0 до 100 HR15Y(W) от 0 до 100 HR30Y(W) от 0 до 100 HR45Y(W) |
|||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Супер-Роквелла HR15N HR30N HR45N HR15T(W) HR30T(W) HR45T(W) HR15W(W) HR30W(W) HR45W(W) HR15X(W) 100 HR30X(W) 100 HR45X(W) HR15Y(W) HR30Y(W) HR45Y(W) |
– |
±2,0 ±1,0 ±2,0 ±3,0 ±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 |
|||||
|
Диапазон времени выдержки, с |
от 0 до 99 |
||||||
|
Связь с компьютером, передача данных |
– |
– |
– (по заказу) |
RS232/USB |
– |
||
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
108 170 |
120 200 |
120 210 |
104 180 |
120 200 |
||
|
Расстояние от центра индентора до стенки прибора (глубина зева) |
130 |
135 |
160 |
160 |
135 |
||
|
Габаритные размеры, мм, не более -длина -ширина -высота |
480 240 630 |
450 200 670 |
520 220 710 |
550 230 750 |
450 200 670 |
||
|
Масса, кг, не более |
65 |
70 |
80 |
70 |
|||
|
Электропитание, В/Гц/Вт |
- |
220/50/400 |
|||||
|
Гарантийный срок, лет, не менее |
1 |
||||||
|
Средний срок службы, лет, не менее |
10 |
||||||
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28
до 80
от 84 до 106,7 |
||||||
Технические характеристики Твердомера Роквелла и Супер-Роквелла стационарного ТР (ГРСИ 85094-22)
|
Наименование характеристики |
Значение |
|
Тип приложения, выдержки и снятия нагрузки |
Автоматический (сервопривод) |
|
Тип переключения нагрузки |
Автоматический |
|
Тип индикатора |
Цифровой (сенсорный дисплей 8”) |
|
Диапазон измерений твёрдости – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для металлов |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF от 30 до 94 HRG |
|
Пределы допускаемой абсолютной погрешности измерений по методу Роквелла для металлов HRA HRB(W) HRC HRD HRF HRG |
±1,2 ±3,0 ±1,0 ±1,5 ±2,0 ±2,5 |
|
Диапазон измерений твёрдости – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
от 70 до 100 HRE(W) от 80 до 100 HRH(W) от 40 до 100 HRK(W) от 50 до 115 HRL(W) от 50 до 115 HRM(W) от 50 до 115 HRR(W) от 50 до 115 HRS(W) от 50 до 115 HRV(W) |
|
Пределы допускаемой абсолютной погрешности измерений по методу Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров HRE(W) HRH(W) HRK(W) HRL(W) HRM(W) HRR(W) HRS(W) HRV(W) |
±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 |
|
Шкалы твердости Супер-Роквелла – "прямое" измерение твёрдости по методу Супер-Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) |
HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W), HR15W(W), HR30W(W), HR45W(W), HR15X(W), HR30X(W), HR45X(W), HR15Y(W), HR30Y(W), HR45Y(W) |
|
Диапазон определения твердости по шкалам Супер-Роквелла |
от 70 до 94 HR15N от 42 до 86 HR30N от 20 до 78 HR45N от 62 до 93 HR15T(W) от 15 до 82 HR30T(W) от 10 до 72 HR45T(W) от 0 до 100 HR15W(W) от 0 до 100 HR30W(W) от 0 до 100 HR45W(W) от 0 до 100 HR15X(W) от 0 до 100 HR30X(W) от 0 до 100 HR45X(W) от 0 до 100 HR15Y(W) от 0 до 100 HR30Y(W) от 0 до 100 HR45Y(W) |
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Супер-Роквелла HR15N HR30N HR45N HR15T(W) HR30T(W) HR45T(W) HR15W(W) HR30W(W) HR45W(W) HR15X(W) 100 HR30X(W) 100 HR45X(W) HR15Y(W) HR30Y(W) HR45Y(W) |
±2,0 ±1,0 ±2,0 ±3,0 ±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 |
|
Шкалы твердости – "косвенное" измерение твёрдости индикативно: программа справочно пересчитывает измеренные значения HR в другие шкалы. |
Роквелл: HRA, HRB(W), HRC, HRD, HRF(W) Супер-Роквелл: HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W) Бринелль: HB Виккерс: HV Шор D: HS |
|
Дискретность индикатора (шаг шкалы измерения) |
0,1 |
|
Основная испытательная нагрузка по шкалам Роквелла / Супер-Роквелла, Н (кгс) |
588,4 (60); 980,7 (100); 1471(150) / 147,1 (15); 294,2 (30); 441,3 (45) |
|
Пределы допускаемой относительной погрешности основной нагрузки для шкал Роквелла / Супер-Роквелла, % |
±0,5 / ±2,0 |
|
Предварительная нагрузка по шкалам Роквелла / Супер-Роквелла, Н (кгс) |
98,07 (10)-/ 29,42 (3) |
|
Пределы допускаемой относительной погрешности предварительной нагрузки для шкал Роквелла / Супер-Роквелла, % |
±0,66 / ±2,0 |
|
Диапазон времени выдержки, с |
от 0 до 99 |
|
Связь с компьютером, передача данных |
RS232/USB |
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
100 210 |
|
Расстояние от центра индентора до стенки прибора (зев) |
165 |
|
Габаритные размеры, мм, не более -длина -ширина -высота |
510 290 730 |
|
Масса, кг, не более |
80 |
|
Электропитание, В/Гц/Вт |
220/50/400 |
|
Гарантийный срок, лет, не менее |
1 |
|
Средний срок службы, лет, не менее |
10 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28 до 80 от 84 до 106,7 |
Сравнительные технические характеристики Твердомера Роквелла и Супер-Роквелла стационарного ТР (автоматизированного) и других моделей твердомеров Восток-7
|
Наименование характеристики |
Значение |
||||||
|
Модель твердомера |
|||||||
|
Тип приложения, выдержки и снятия нагрузки |
Ручной (рычажный) |
Автоматический (рычажный с электродвигателем) |
Автоматический (сервопривод) |
Ручной (рычажный) |
|||
|
Тип переключения нагрузки |
Ручной |
Автоматический |
Ручной |
||||
|
Тип индикатора |
Аналоговый (стрелочный индикатор часового типа) |
Цифровой (ЖК-дисплей 5,5”) |
Цифровой (сенсорный дисплей 8”) |
Аналоговый (стрелочный индикатор часового типа) |
|||
|
Связь с компьютером, передача данных |
– |
– (по заказу) |
RS232/USB |
– |
|||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для металлов |
HRA, HRB(W), HRC, HRD, HRF(W), HRG(W) |
– |
|||||
|
Диапазон определения твердости по шкалам Роквелла для металлов |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF(W) от 30 до 94 HRG(W) |
– |
|||||
|
Пределы допускаемой абсолютной погрешности определения твёрдости по шкалам Роквелла для металлов HRA HRB(W) HRC HRD HRF(W) HRG(W) |
±1,2 ±2,0 ±1,0 ±2,0 ±2,5 ±4,5 |
– |
|||||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
HRE(W), HRH(W), HRK(W), HRL(W), HRM(W), HRP(W), HRR(W), HRS(W), HRV(W) |
– |
||||
|
Диапазон определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
от 70 до 100 HRE(W) от 80 до 100 HRH(W) от 40 до 100 HRK(W) от 50 до 115 HRL(W) от 50 до 115 HRM(W) от 50 до 115 HRR(W) от 50 до 115 HRS(W) от 50 до 115 HRV(W) |
– |
||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров HRE(W) HRH(W) HRK(W) HRL(W) HRM(W) HRR(W) HRS(W) HRV(W) |
– |
±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 |
– |
||||
|
Шкалы твердости – "косвенное" измерение твёрдости индикативно: программа справочно пересчитывает измеренные значения HR в другие шкалы. |
– |
Роквелл: HRA, HRB(W), HRC, HRD, HRF(W) Супер-Роквелл: HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W) Бринелль: HB Виккерс: HV Шор D: HS |
– |
||||
|
Шкалы твердости Супер-Роквелла – "прямое" измерение твёрдости по методу Супер-Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79). |
– |
HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W), HR15W(W), HR30W(W), HR45W(W), HR15X(W), HR30X(W), HR45X(W), HR15Y(W), HR30Y(W), HR45Y(W) |
|||||
|
Диапазон определения твердости по шкалам Супер-Роквелла |
– |
от 70 до 94 HR15N от 42 до 86 HR30N от 20 до 78 HR45N от 62 до 93 HR15T(W) от 15 до 82 HR30T(W) от 10 до 72 HR45T(W) от 0 до 100 HR15W(W) от 0 до 100 HR30W(W) от 0 до 100 HR45W(W) от 0 до 100 HR15X(W) от 0 до 100 HR30X(W) от 0 до 100 HR45X(W) от 0 до 100 HR15Y(W) от 0 до 100 HR30Y(W) от 0 до 100 HR45Y(W) |
|||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Супер-Роквелла HR15N HR30N HR45N HR15T(W) HR30T(W) HR45T(W) HR15W(W) HR30W(W) HR45W(W) HR15X(W) 100 HR30X(W) 100 HR45X(W) HR15Y(W) HR30Y(W) HR45Y(W) |
– |
±2,0 ±1,0 ±2,0 ±3,0 ±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 |
|||||
|
Диапазон времени выдержки, с |
от 0 до 99 |
||||||
|
Связь с компьютером, передача данных |
– |
– |
– (по заказу) |
RS232/USB |
– |
||
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
108 170 |
120 200 |
120 210 |
104 180 |
120 200 |
||
|
Расстояние от центра индентора до стенки прибора (глубина зева) |
130 |
135 |
160 |
160 |
135 |
||
|
Габаритные размеры, мм, не более -длина -ширина -высота |
480 240 630 |
450 200 670 |
520 220 710 |
550 230 750 |
450 200 670 |
||
|
Масса, кг, не более |
65 |
70 |
80 |
70 |
|||
|
Электропитание, В/Гц/Вт |
- |
220/50/400 |
|||||
|
Гарантийный срок, лет, не менее |
1 |
||||||
|
Средний срок службы, лет, не менее |
10 |
||||||
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28
до 80
от 84 до 106,7 |
||||||
Комплектность поставки Твердомера Роквелла и Супер-Роквелла стационарного комбинированного ТР (автоматизированного)
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
модель по заказу |
1 шт. |
|
Индентор ø 1,588 мм* |
|
1 шт. |
|
Индентор ø 3,175 мм* |
|
1 шт. |
|
Индентор ø 6,35 мм* |
|
1 шт. |
|
Индентор ø 12,7 мм* |
|
1 шт. |
|
Алмазный наконечник* |
|
1 шт. |
|
Паспорт |
Восток-7-ПС |
1 экз. |
|
Руководство по эксплуатации |
Восток-7-РЭ |
1 экз. |
|
*по согласованию с заказчиком. Полная документация представлена в разделе "Упаковочный лист" Руководства по эксплуатации. |
||
Упаковочный лист стационарного твердомера Роквелла и Супер-Роквелла ТР
| Модель ТР - упаковочный лист. | ||||
|
№ |
Наименование |
Характеристики |
Кол-во |
Заметки |
|
1 |
Твердомер по Роквеллу |
|
1 комплект |
|
|
2 |
Стол большой плоский |
|
1 |
|
|
3 |
Стол малый плоский |
|
1 |
|
|
4 |
Стол V-образный |
|
1 |
|
|
5 |
Индентор алмазный |
|
1 |
|
|
6 |
Индентор шариковый (сталь) |
Ø 1,588 мм |
1 |
|
|
7 |
Индентор шариковый (WC) |
Ø 1,588 мм |
1 |
Сменный |
|
8 |
Мера твердости по Роквеллу |
80-88HRA |
1 |
Без поверки |
|
9 |
Мера твердости по Роквеллу |
10-100HRBW |
1 |
Без поверки |
|
10 |
Мера твердости по Роквеллу |
60-70HRC |
1 |
Без поверки |
|
11 |
Мера твердости по Роквеллу |
35-55HRC |
1 |
Без поверки |
|
12 |
Мера твердости по Роквеллу |
20-30HRC |
1 |
Без поверки |
|
13 |
Мера твердости по С-Роквеллу |
70-82HR30T |
1 |
Без поверки |
|
14 |
Мера твердости по С-Роквеллу |
42-55HR30N |
1 |
Без поверки |
|
15 |
Мера твердости по С-Роквеллу |
88-92HR15N |
1 |
Без поверки |
|
16 |
Отвёртка |
|
1 |
|
|
17 |
Кейс упаковочный |
|
1 |
|
|
18 |
Чехол для защиты от пыли |
|
1 |
|
|
19 |
Кабель электропитания |
|
1 |
|
|
20 |
Кабель для соединения с ПК |
|
1 |
|
|
21 |
Уровень для установки |
|
1 |
|
|
22 |
Предохранители F5AL250V (5х20мм) |
|
2 |
Сменные |
|
23 |
Кожух индентора для работы с шариковой оправкой |
|
1 |
|
|
24 |
Руководство по эксплуатации |
|
1 |
|
|
25 |
Упаковочный лист |
|
1 |
|
|
26 |
Сертификат |
|
1 |
|
|
27 |
Первичная поверка (услуга) |
|
1 |
ФГИС Аршин |
Комплектность поставки Твердомера Роквелла и Супер-Роквелла стационарного ТР (автоматизированного с сервоприводом)
Кейс с принадлежностями стационарного автоматизированного твердомера Роквелла и Супер-Роквелла ТР

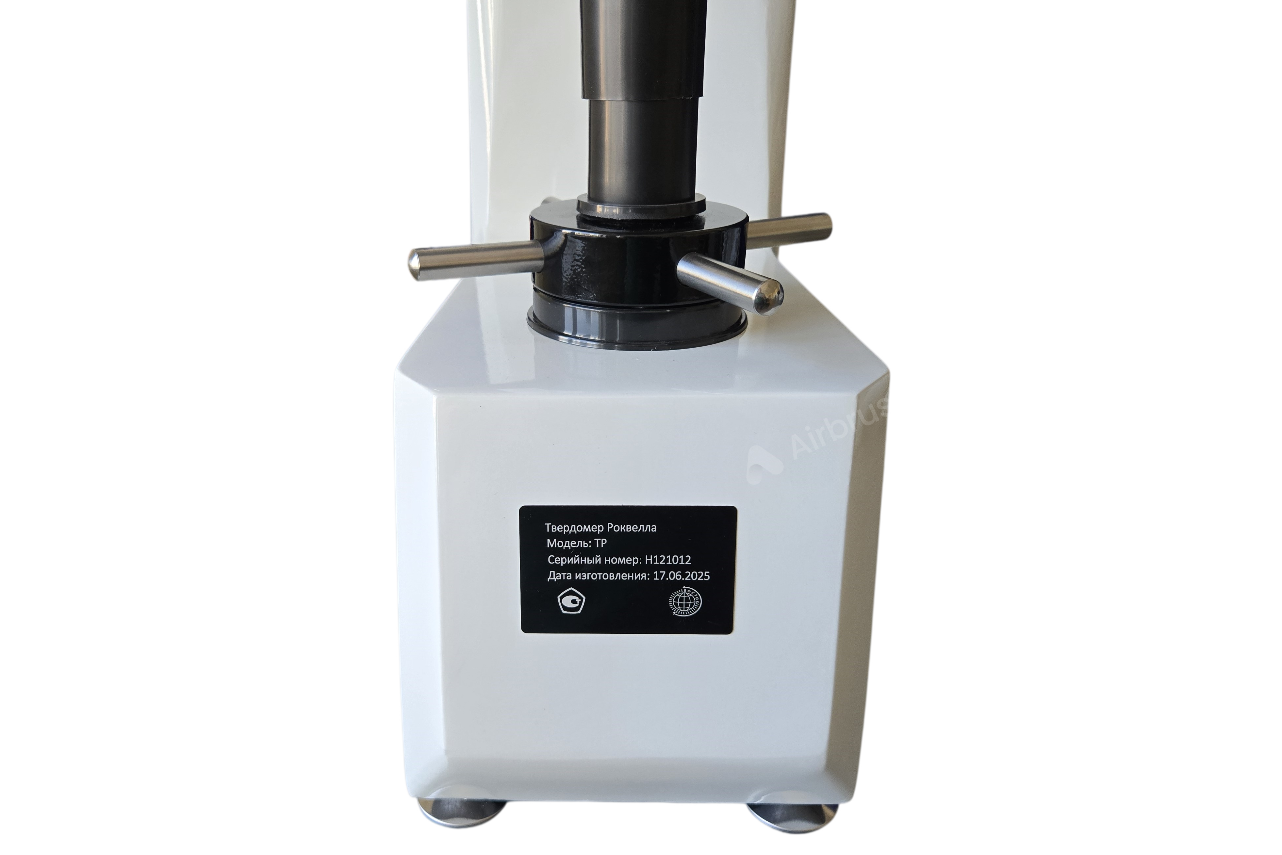

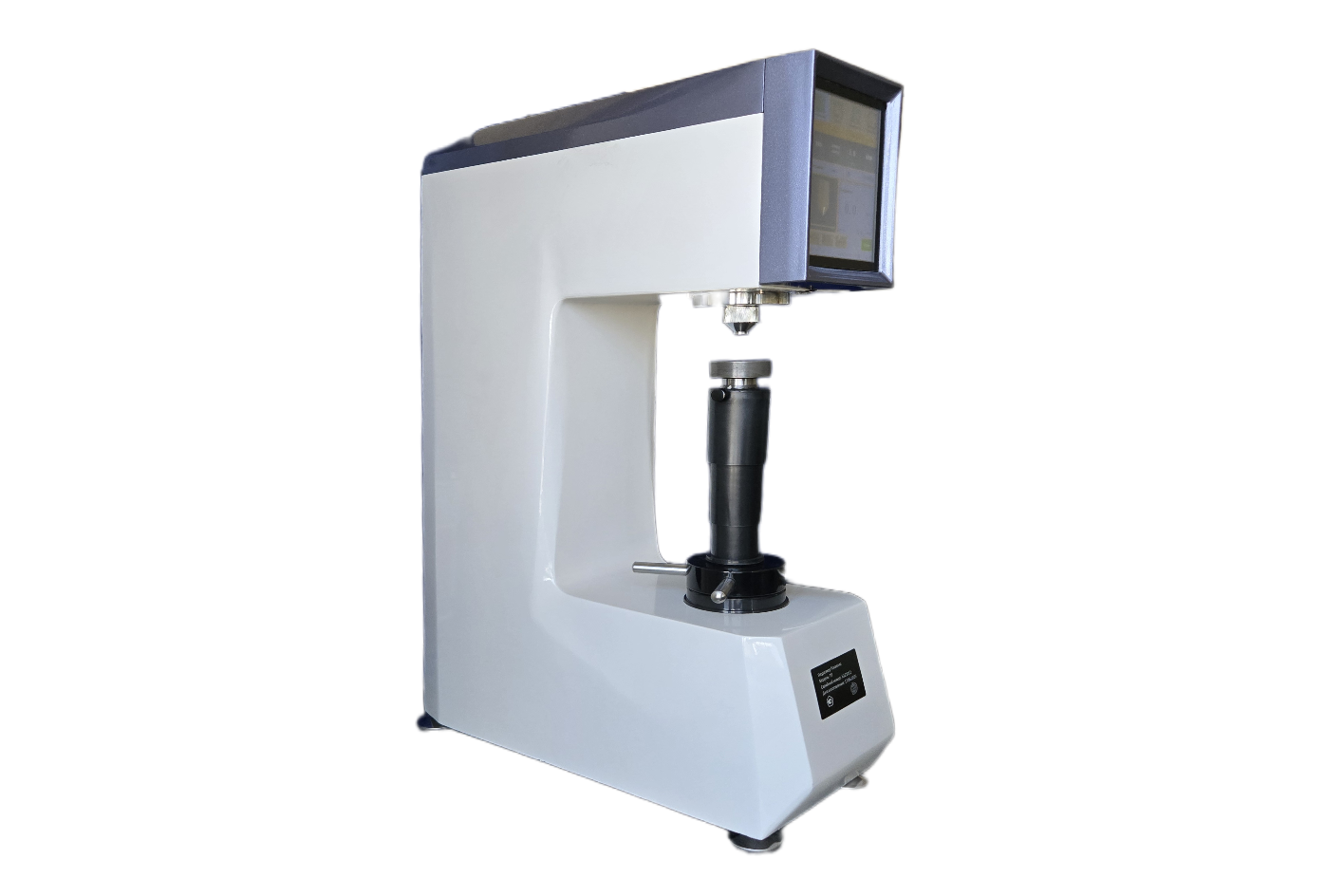

Cтационарный твердомер Роквелла и Супер-Роквелла ТР (справочная информация)

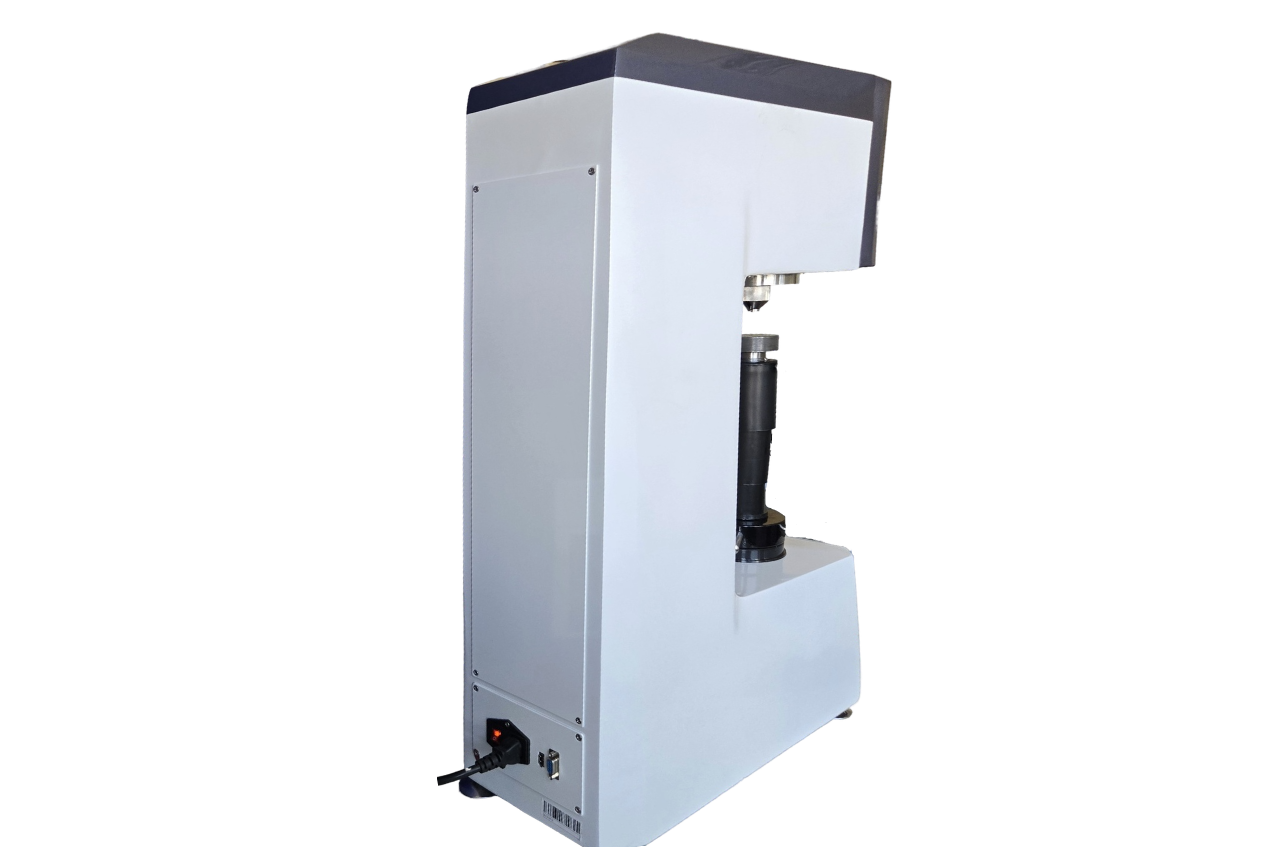

Cтационарный твердомер Роквелла и Супер-Роквелла ТР (справочная информация)
Комплектность поставки Твердомера Роквелла и Супер-Роквелла стационарного комбинированного ТР (автоматизированного)
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
модель по заказу |
1 шт. |
|
Индентор ø 1,588 мм* |
|
1 шт. |
|
Индентор ø 3,175 мм* |
|
1 шт. |
|
Индентор ø 6,35 мм* |
|
1 шт. |
|
Индентор ø 12,7 мм* |
|
1 шт. |
|
Алмазный наконечник* |
|
1 шт. |
|
Паспорт |
Восток-7-ПС |
1 экз. |
|
Руководство по эксплуатации |
Восток-7-РЭ |
1 экз. |
|
*по согласованию с заказчиком. Полная документация представлена в разделе "Упаковочный лист" Руководства по эксплуатации. |
||
Упаковочный лист стационарного твердомера Роквелла и Супер-Роквелла ТР
| Модель ТР - упаковочный лист. | ||||
|
№ |
Наименование |
Характеристики |
Кол-во |
Заметки |
|
1 |
Твердомер по Роквеллу |
|
1 комплект |
|
|
2 |
Стол большой плоский |
|
1 |
|
|
3 |
Стол малый плоский |
|
1 |
|
|
4 |
Стол V-образный |
|
1 |
|
|
5 |
Индентор алмазный |
|
1 |
|
|
6 |
Индентор шариковый (сталь) |
Ø 1,588 мм |
1 |
|
|
7 |
Индентор шариковый (WC) |
Ø 1,588 мм |
1 |
Сменный |
|
8 |
Мера твердости по Роквеллу |
80-88HRA |
1 |
Без поверки |
|
9 |
Мера твердости по Роквеллу |
10-100HRBW |
1 |
Без поверки |
|
10 |
Мера твердости по Роквеллу |
60-70HRC |
1 |
Без поверки |
|
11 |
Мера твердости по Роквеллу |
35-55HRC |
1 |
Без поверки |
|
12 |
Мера твердости по Роквеллу |
20-30HRC |
1 |
Без поверки |
|
13 |
Мера твердости по С-Роквеллу |
70-82HR30T |
1 |
Без поверки |
|
14 |
Мера твердости по С-Роквеллу |
42-55HR30N |
1 |
Без поверки |
|
15 |
Мера твердости по С-Роквеллу |
88-92HR15N |
1 |
Без поверки |
|
16 |
Отвёртка |
|
1 |
|
|
17 |
Кейс упаковочный |
|
1 |
|
|
18 |
Чехол для защиты от пыли |
|
1 |
|
|
19 |
Кабель электропитания |
|
1 |
|
|
20 |
Кабель для соединения с ПК |
|
1 |
|
|
21 |
Уровень для установки |
|
1 |
|
|
22 |
Предохранители F5AL250V (5х20мм) |
|
2 |
Сменные |
|
23 |
Кожух индентора для работы с шариковой оправкой |
|
1 |
|
|
24 |
Руководство по эксплуатации |
|
1 |
|
|
25 |
Упаковочный лист |
|
1 |
|
|
26 |
Сертификат |
|
1 |
|
|
27 |
Первичная поверка (услуга) |
|
1 |
ФГИС Аршин |
Комплектность поставки Твердомера Роквелла и Супер-Роквелла стационарного ТР (автоматизированного с сервоприводом)
Кейс с принадлежностями стационарного автоматизированного твердомера Роквелла и Супер-Роквелла ТР
Рекомендуемые товары от бренда Восток-7
