внесено в Государственные реестры СИ РФ и КазахстанаСостояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Назначение средства измерений
Твердомеры Роквелла (далее – твердомеры) предназначены для измерений твёрдости по шкалам Роквелла ГОСТ 9013-59. Твердомеры осуществляют т. н. “прямое” измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79), а также позволяют измеренные результаты по шкалам Роквелла “переводить/конвертировать/пересчитывать” в шкалы Супер-Роквелла, Бринелля, Виккерса и Шора - т. н. “косвенное” определение твёрдости, корреляция по стандарту ASTM E-140.
Первые и пока единственные в РФ твердомеры, зарегистрированные в госреестре для измерений по шкалам твёрдости HRBW и HRTW!

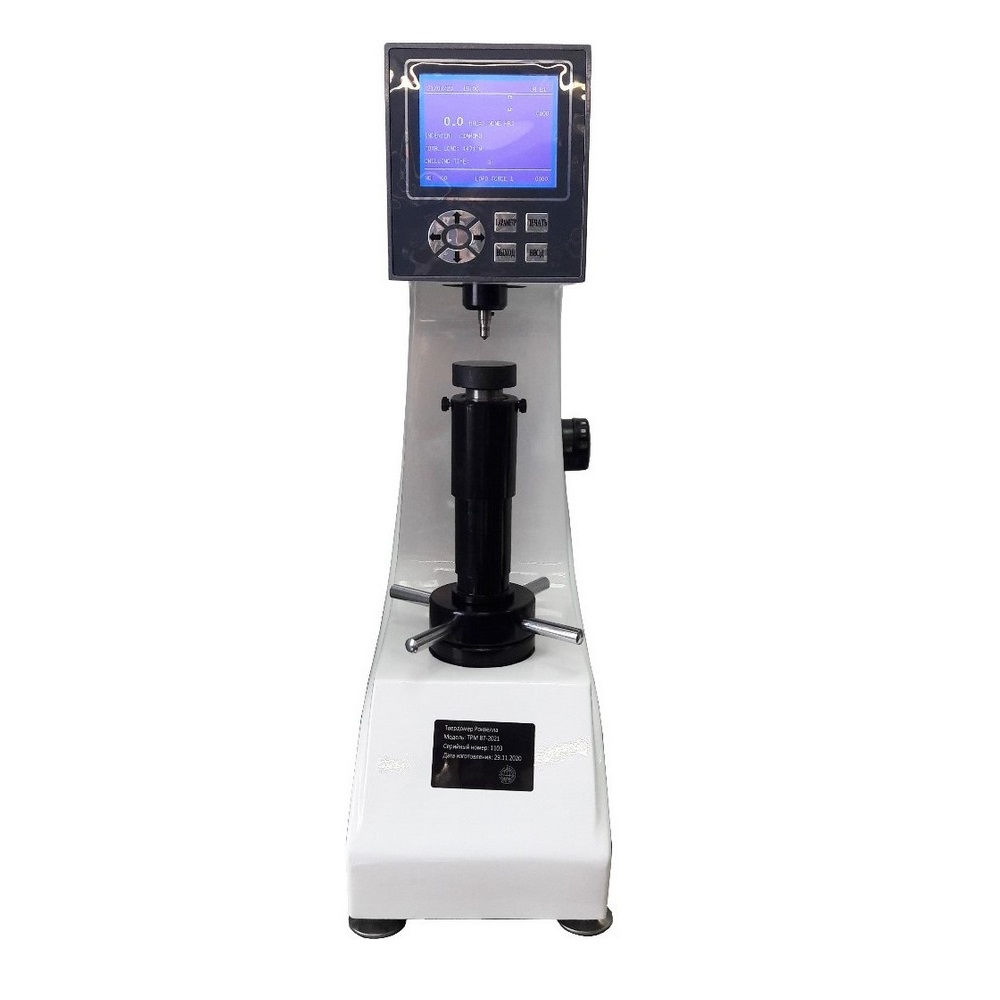

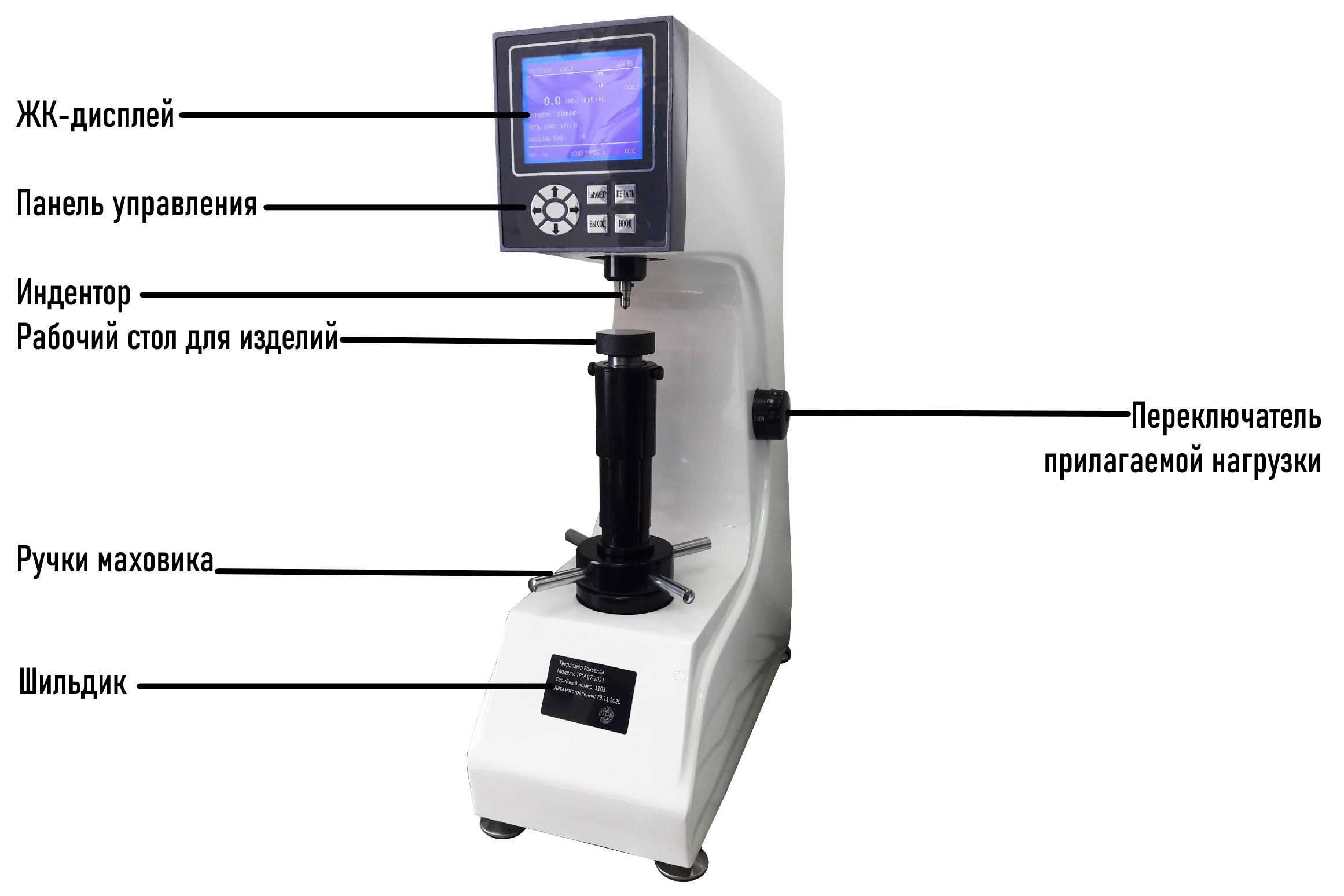

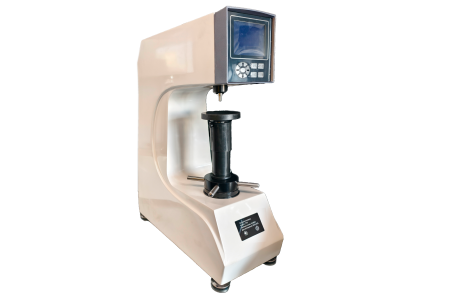

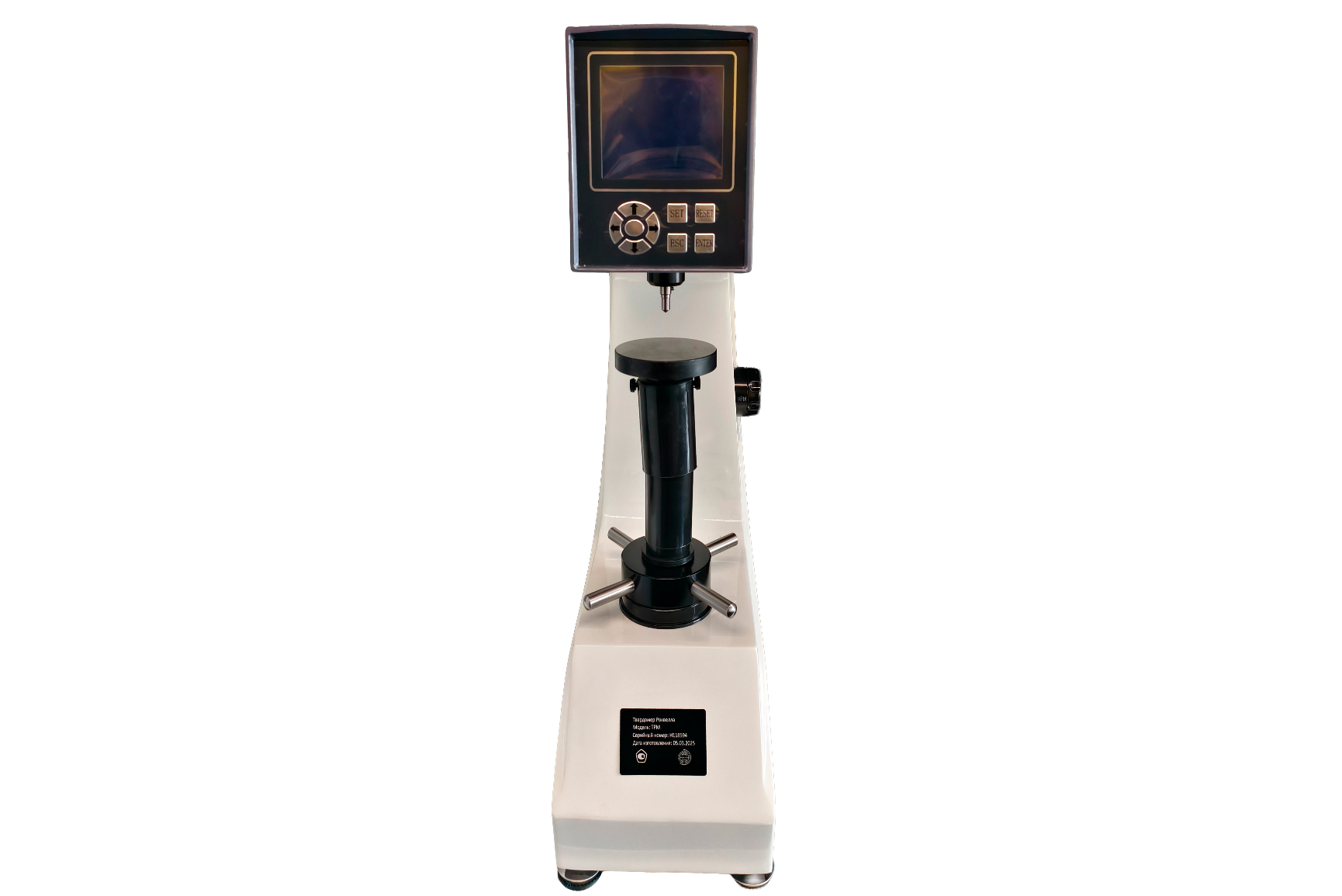

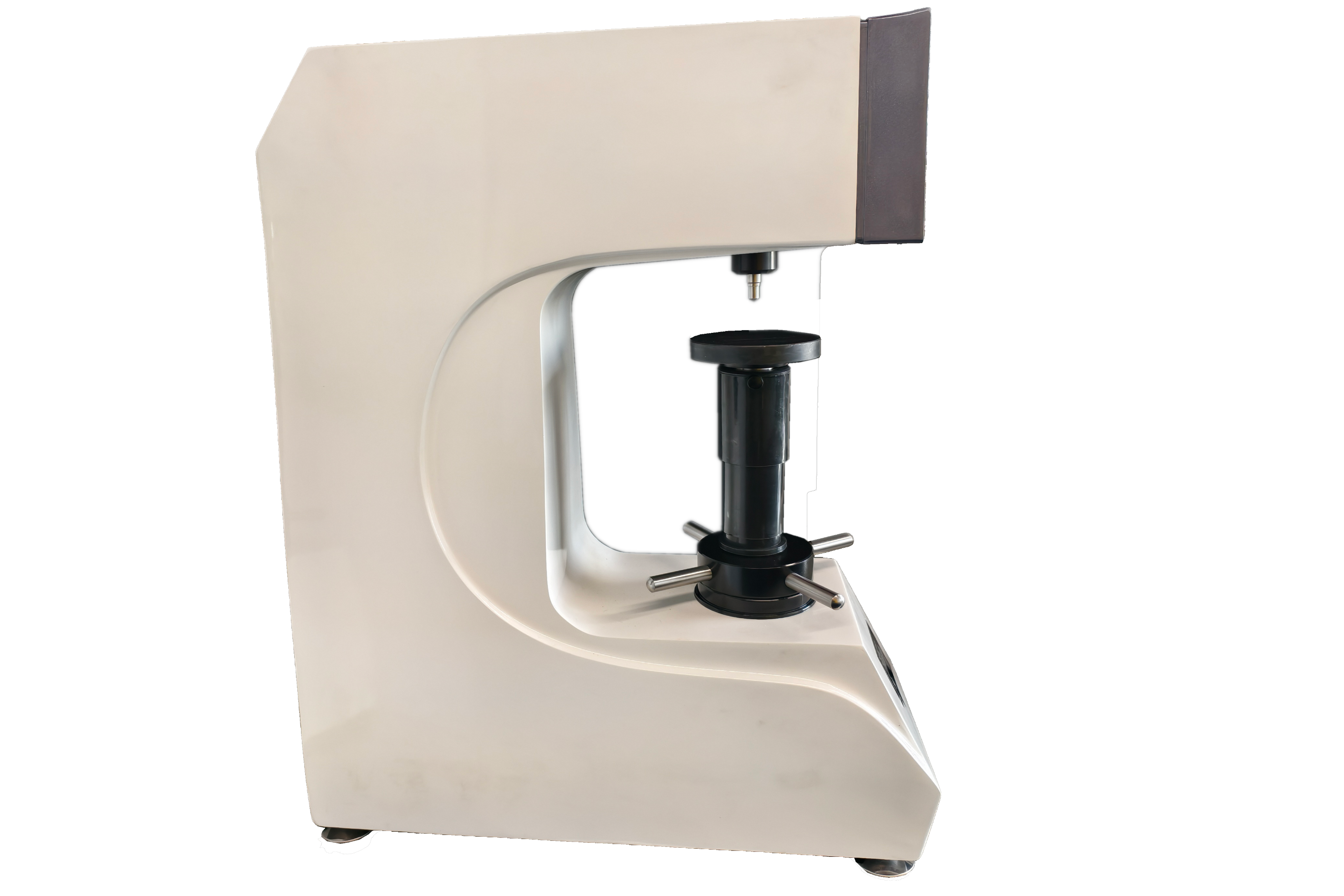

ТРМ – цифровой стационарный твердомер по методу Роквелла: усовершенствованная модификация ТРР и ТРД - моторизированная модель с сервоприводом и полу-автоматизированным процессом измерений (условная расшифровка Твердомер Роквелла Моторизованный). Помимо т. н. “прямого” измерения твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79), прибор также позволяет измеренные результаты по шкалам Роквелла “переводить/конвертировать/пересчитывать” в шкалы Шора, Бринелля, Виккерса, Роквелла и Супер-Роквелла - т. н. “косвенное” определение твёрдости, корреляция по стандарту ASTM E-140. Твердомеры ТРМ имеют в своём составе встроенное программное обеспечение - предназначено для управления процессом испытаний, выполнения функциональных задач, хранения, статистической обработки и вывода результатов измерений.
Отличительные особенности модификации ТРМ:
• “Прямое” измерение по 6 шкалам Роквелла: HRA, HRB, HRC, HRD, HRF и HRG.
• “Косвенное” определение по 14 различным шкалам твёрдости Шора, Бринелля, Виккерса, Роквелла и Супер-Роквелла (путём конвертации/пересчёта из 6 “прямых” измеренных шкал): HS, HB, HV, HRA, HRB, HRC, HRD, HR45N, HR30N, HR15N, HRF, HR45T, HR30T, HR15T.
• Повышенная точность измерений благодаря автоматизации и применению моторизированного сервопривода в системе нагружения - обеспечивает нормированное приложение нагрузки.
• Имеется функция распечатки результатов измерений на выносном принтере (по доп. заказу, связь по Bluetooth) с результатами статистической обработки результатов – вывод минимального/среднего/максимального значений.

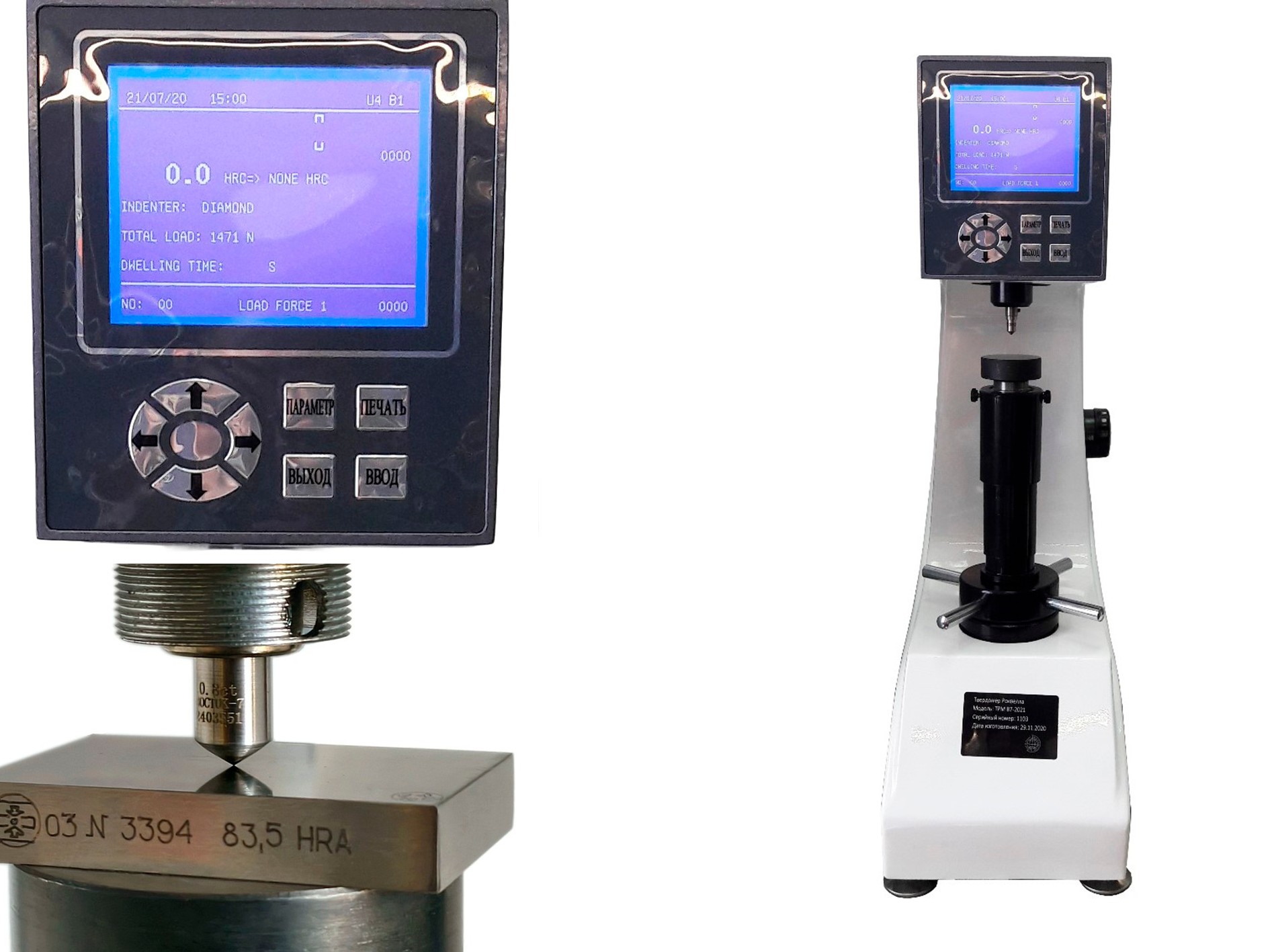

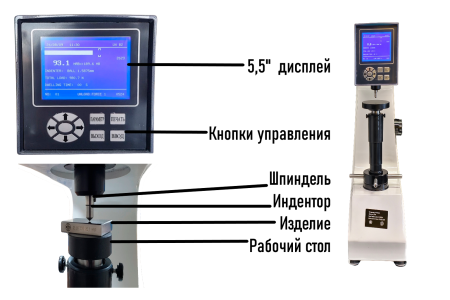

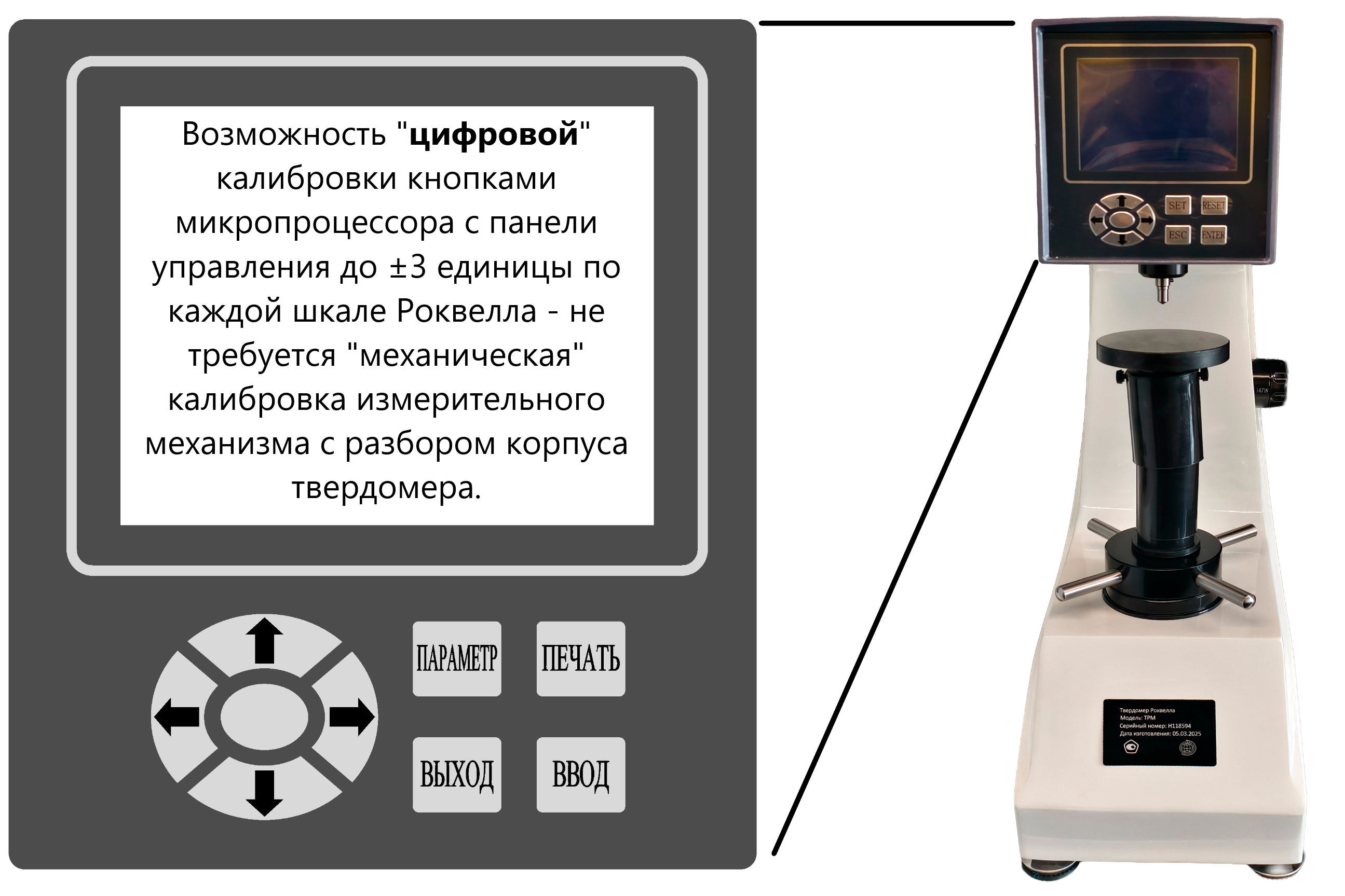

• Отсчётное устройство - цифровое с 5,5” цветным дисплеем, встроенное ПО для обработки результатов измерений.
Наличие: Товар в наличии. Количество товара: 1 шт. Срок отгрузки с поверкой: 8-16 дней
Доставка завтра - 390 ₽
Технические характеристики Твердомера Роквелла стационарного ТРМ (ГРСИ 85094-22)
|
Наименование характеристики |
Значение |
|
Тип приложения, выдержки и снятия нагрузки |
Автоматический (рычажный с электродвигателем) |
|
Тип переключения нагрузки |
Ручной |
|
Тип индикатора |
Цифровой (ЖК-дисплей 5,5”) |
|
Диапазон измерений твёрдости – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF от 30 до 94 HRG |
|
Пределы допускаемой абсолютной погрешности измерений HRA HRB(W) HRC HRD HRF HRG |
±1,2 ±3,0 ±1,0 ±1,5 ±2,0 ±2,5 |
|
Дискретность индикатора (шаг шкалы измерения) |
0,1 |
|

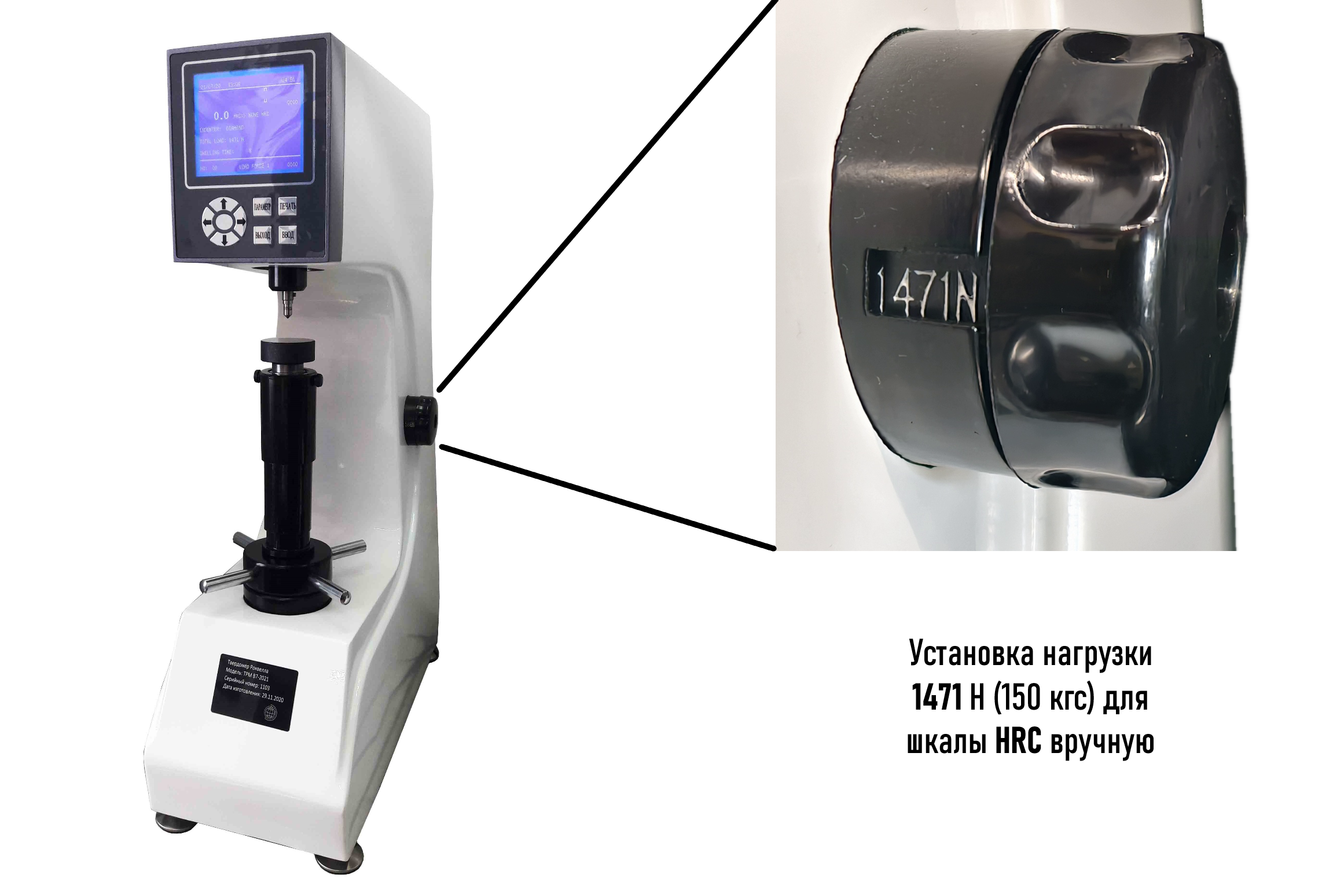

Основная испытательная нагрузка, Н (кгс) |
588,4 (60); 980,7 (100); 1471(150) |
|
Пределы допускаемой относительной погрешности осн. нагрузки, % |
±0,5 |
|
Предварительная нагрузка, Н (кгс) |
98,07 (10)- |
|
Пределы допускаемой относительной погрешности предв. нагрузки, % |
±0,66 |
|
Диапазон времени выдержки, с |
от 0 до 99 |
|
Связь с компьютером, передача данных |
– (по заказу) |
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
120 210 |
|
Расстояние от центра индентора до стенки прибора (зев) |
160 |
|
Габаритные размеры, мм, не более -длина -ширина -высота |
520 220 710 |
|
Масса, кг, не более |
80 |
|
Электропитание, В/Гц/Вт |
220/50/400 |
|
Гарантийный срок, лет, не менее |
1 |
|
Средний срок службы, лет, не менее |
10 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28 до 80 от 84 до 106,7 |
Сравнительные технические характеристики Твердомера Роквелла стационарного ТРМ (моторизованного, электрического) и других моделей твердомеров Восток-7
|
Наименование характеристики |
Значение |
||||||
|
Модель твердомера |
|||||||
|
Тип приложения, выдержки и снятия нагрузки |
Ручной (рычажный) |
Автоматический (рычажный с электродвигателем) |
Автоматический (сервопривод) |
Ручной (рычажный) |
|||
|
Тип переключения нагрузки |
Ручной |
Автоматический |
Ручной |
||||
|
Тип индикатора |
Аналоговый (стрелочный индикатор часового типа) |
Цифровой (ЖК-дисплей 5,5”) |
Цифровой (сенсорный дисплей 8”) |
Аналоговый (стрелочный индикатор часового типа) |
|||
|
Связь с компьютером, передача данных |
– |
– (по заказу) |
RS232/USB |
– |
|||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для металлов |
HRA, HRB(W), HRC, HRD, HRF(W), HRG(W) |
– |
|||||
|
Диапазон определения твердости по шкалам Роквелла для металлов |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF(W) от 30 до 94 HRG(W) |
– |
|||||
|
Пределы допускаемой абсолютной погрешности определения твёрдости по шкалам Роквелла для металлов HRA HRB(W) HRC HRD HRF(W) HRG(W) |
±1,2 ±2,0 ±1,0 ±2,0 ±2,5 ±4,5 |
– |
|||||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
HRE(W), HRH(W), HRK(W), HRL(W), HRM(W), HRP(W), HRR(W), HRS(W), HRV(W) |
– |
||||
|
Диапазон определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
от 70 до 100 HRE(W) от 80 до 100 HRH(W) от 40 до 100 HRK(W) от 50 до 115 HRL(W) от 50 до 115 HRM(W) от 50 до 115 HRR(W) от 50 до 115 HRS(W) от 50 до 115 HRV(W) |
– |
||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров HRE(W) HRH(W) HRK(W) HRL(W) HRM(W) HRR(W) HRS(W) HRV(W) |
– |
±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 |
– |
||||
|
Шкалы твердости – "косвенное" измерение твёрдости индикативно: программа справочно пересчитывает измеренные значения HR в другие шкалы. |
– |
Роквелл: HRA, HRB(W), HRC, HRD, HRF(W) Супер-Роквелл: HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W) Бринелль: HB Виккерс: HV Шор D: HS |
– |
||||
|
Шкалы твердости Супер-Роквелла – "прямое" измерение твёрдости по методу Супер-Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79). |
– |
HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W), HR15W(W), HR30W(W), HR45W(W), HR15X(W), HR30X(W), HR45X(W), HR15Y(W), HR30Y(W), HR45Y(W) |
|||||
|
Диапазон определения твердости по шкалам Супер-Роквелла |
– |
от 70 до 94 HR15N от 42 до 86 HR30N от 20 до 78 HR45N от 62 до 93 HR15T(W) от 15 до 82 HR30T(W) от 10 до 72 HR45T(W) от 0 до 100 HR15W(W) от 0 до 100 HR30W(W) от 0 до 100 HR45W(W) от 0 до 100 HR15X(W) от 0 до 100 HR30X(W) от 0 до 100 HR45X(W) от 0 до 100 HR15Y(W) от 0 до 100 HR30Y(W) от 0 до 100 HR45Y(W) |
|||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Супер-Роквелла HR15N HR30N HR45N HR15T(W) HR30T(W) HR45T(W) HR15W(W) HR30W(W) HR45W(W) HR15X(W) 100 HR30X(W) 100 HR45X(W) HR15Y(W) HR30Y(W) HR45Y(W) |
– |
±2,0 ±1,0 ±2,0 ±3,0 ±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 |
|||||
|
Диапазон времени выдержки, с |
от 0 до 99 |
||||||
|
Связь с компьютером, передача данных |
– |
– |
– (по заказу) |
RS232/USB |
– |
||
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
108 170 |
120 200 |
120 210 |
104 180 |
120 200 |
||
|
Расстояние от центра индентора до стенки прибора (глубина зева) |
130 |
135 |
160 |
160 |
135 |
||
|
Габаритные размеры, мм, не более -длина -ширина -высота |
480 240 630 |
450 200 670 |
520 220 710 |
550 230 750 |
450 200 670 |
||
|
Масса, кг, не более |
65 |
70 |
80 |
70 |
|||
|
Электропитание, В/Гц/Вт |
- |
220/50/400 |
|||||
|
Гарантийный срок, лет, не менее |
1 |
||||||
|
Средний срок службы, лет, не менее |
10 |
||||||
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28
до 80
от 84 до 106,7 |
||||||
Производител
Комплектность поставки стационарного твердомера Роквелла ТРМ (моторизованного, электрического)
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
модель по заказу |
1 шт. |
|
Индентор ø 1,588 мм* |
|
1 шт. |
|
Индентор ø 3,175 мм* |
|
1 шт. |
|
Индентор ø 6,35 мм* |
|
1 шт. |
|
Индентор ø 12,7 мм* |
|
1 шт. |
|
Алмазный наконечник* |
|
1 шт. |
|
Паспорт |
Восток-7-ПС |
1 экз. |
|
Руководство по эксплуатации |
Восток-7-РЭ |
1 экз. |
|
*по согласованию с заказчиком. Полная документация представлена в разделе "Упаковочный лист" Руководства по эксплуатации. |
||

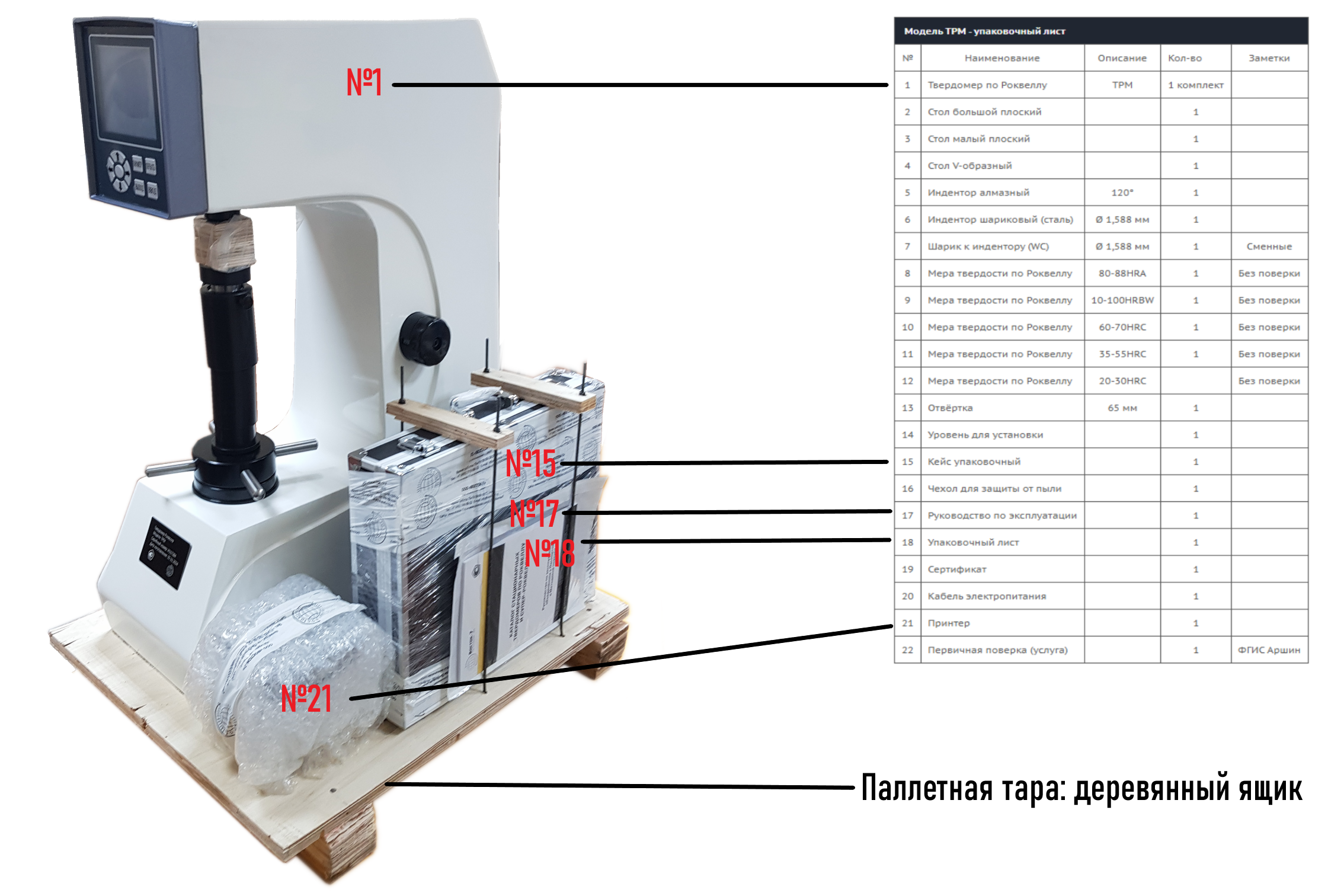

Упаковочный лист стационарного твердомера Роквелла ТРМ
| Модель ТРМ - упаковочный лист | ||||
|
№ |
Наименование |
Описание |
К-во |
Заметки |
|
1 |
Твердомер по Роквеллу |
ТРМ |
1 комплект |
|
|
2 |
Стол большой плоский |
|
1 |
|
|
3 |
Стол малый плоский |
|
1 |
|
|
4 |
Стол V-образный |
|
1 |
|
|
5 |
Индентор алмазный |
120° |
1 |
|
|
6 |
Индентор шариковый (сталь) |
Ø 1,588 мм |
1 |
|
|
7 |
Шарик к индентору (WC) |
Ø 1,588 мм |
1 |
Сменные |
|
8 |
Мера твердости по Роквеллу |
80-88HRA |
1 |
Без поверки |
|
9 |
Мера твердости по Роквеллу |
10-100HRBW |
1 |
Без поверки |
|
10 |
Мера твердости по Роквеллу |
60-70HRC |
1 |
Без поверки |
|
11 |
Мера твердости по Роквеллу |
35-55HRC |
1 |
Без поверки |
|
12 |
Мера твердости по Роквеллу |
20-30HRC |
|
Без поверки |
|
13 |
Отвёртка |
65 мм |
1 |
|
|
14 |
Уровень для установки |
|
1 |
|
|
15 |
Кейс упаковочный |
|
1 |
|
|
16 |
Чехол для защиты от пыли |
|
1 |
|
|
17 |
Руководство по эксплуатации |
|
1 |
|
|
18 |
Упаковочный лист |
|
1 |
|
|
19 |
Сертификат |
|
1 |
|
|
20 |
Кабель электропитания |
|
1 |
|
|
21 |
Принтер |
|
1 |
|
|
22 |
Первичная поверка (услуга) |
|
1 |
ФГИС Аршин |
Комплектность поставки Твердомера Роквелла стационарного ТРМ (моторизованного, электрического)

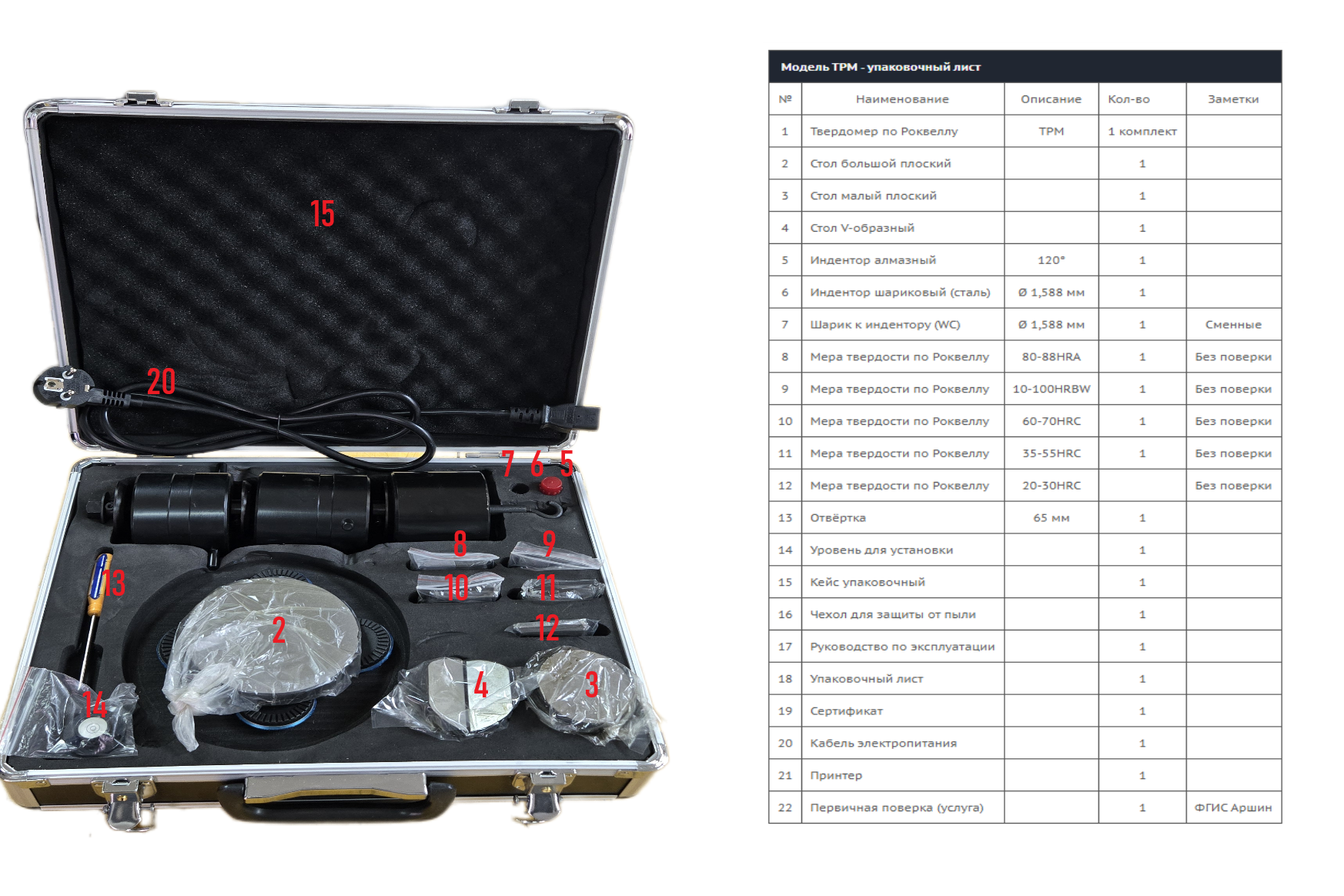

Кейс с принадлежностями стационарного электрического твердомера Роквелла ТРМ
Cтационарный твердомер Роквелла ТРМ (справочная информация)
| Название материала | Скачать PDF | |
| 1 | Техническая спецификация стационарного твердомера Роквелла ТРД | Готовится... |
| 2 | Стационарный твердомер Роквелла ТРМ. Руководство по эксплуатации. 2022-v1 |
|
| 3 | Сравнение характеристик: Стационарные твердомеры Роквелла и Супер-Роквелла производства "Восток-7" (2025 год) |
.jpg "Сравнение характеристик: Стационарные твердомеры Роквелла и Супер-Роквелла производства Восток-7 (2025 год)")
|
| 4 | Характеристики: Наконечники (инденторы) и меры твёрдости к твердомерам Роквелла и Супер-Роквелла производства "Восток-7" (2025 год) |
.jpg "Характеристики: Наконечники (инденторы) и меры твёрдости к твердомерам Роквелла и Супер-Роквелла производства Восток-7 (2025 год)")
|
| 5 | Таблица выбора наконечников (инденторов) для твердомеров Роквелла и Супер-Роквелла по шкалам и нагрузкам (2026) |
.jpg "Таблица выбора инденторов (наконечников) для твердомеров Роквелла и Супер-Роквелла (2026)")
|
| 6 | Таблица выбора исходной массы (каратности) алмазов наконечников НК 1 для измерений по шкале Роквелла HRC (2026) |
.jpg "Таблица выбора исходной массы (каратности) алмазов наконечников НК 1 для измерений по шкале Роквелла HRC (2026)")
|
| 7 | Каталог средств измерений производства "Восток-7" (2025 год) |
.jpg "Каталог средств измерений производства Восток-7 (2025 год)")
|
| * Примечание: Некоторые данные в информационных материалах 2025 года могли устареть (например, изменился № для заказа или форма изделия). Уточняйте у менеджеров и инженеров компании "Восток-7" | ||
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 85094-22 |
| Российская Федерация, ОАО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КТРМ | |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| Декларация о соответствии требованиям ТР ЕАЭС (ТР ТС) |
ЕАЭС RU Д-RU.РА04.В.65675/24 |
Основные сведения о стационарном твердомере Роквелла ТРМ
Изготовитель: ООО "Восток-7" (РФ).
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Модель ТРМ – стационарный твердомер с автоматическим (рычажным с электродвигателем) нагружением и цифровым индикатором для измерения твёрдости металлов методом Роквелла по шкалам HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH и HRK. Является улучшенной модификацией более простых моделей ТРР и ТРД: микропроцессор и цифровой ЖК-дисплей для настроек и отображения процесса измерений, функция конвертации/пересчёта в шкалы Супер-Роквелла (NRN, NRT), Бринелля (HB), Виккерса (HV) и Шора D (HS), увеличены высота и глубина контролируемого изделия, добавлен принтер по Bluetooth, в остальном приборы идентичны по своим метрологическим и техническим характеристикам (ТРМ условная расшифровка Твердомер Роквелла с Микропроцессором). Отличительные особенности:
- Является средством измерения утверждённого типа, зарегистрированным в Государственном реестре средств измерений РФ (Росстандарт ГРСИ №85094–22), в Государственном реестре обеспечения единства измерений Казахстана (КазСтандарт ГСИ РК №KZ.02.03.024284-2025/85094–22) от зарегистрированного в Федеральном Агентстве по техническому регулированию и метрологии производителя «Восток-7» (№120СИ0023400319).

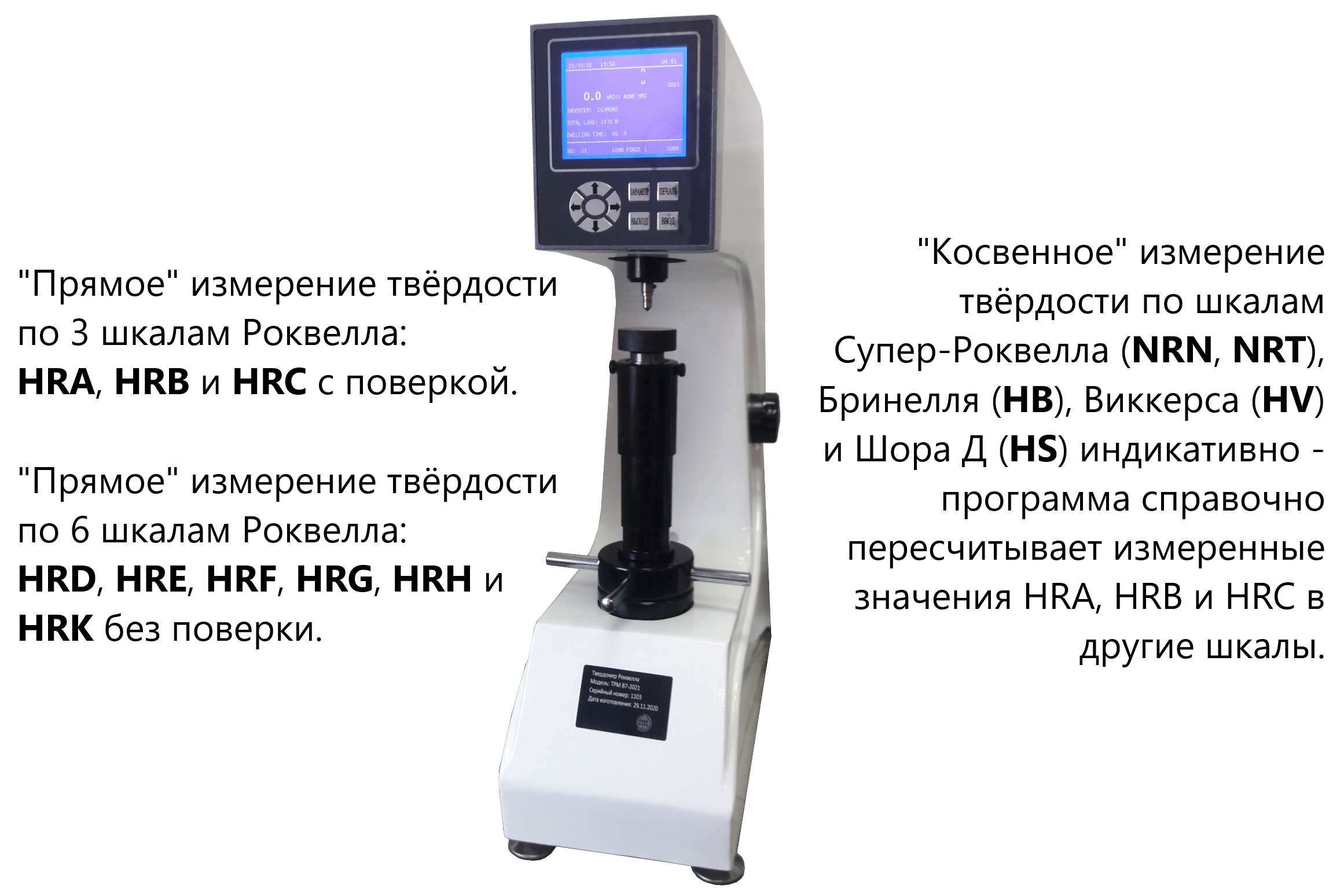

- "Прямое" измерение твёрдости по 3 шкалам Роквелла: HRA, HRB и HRC с метрологическим подтверждением – твердомер поставляется с поверкой.
- "Прямое" измерение твёрдости по 3 шкалам Роквелла: HRD, HRE и HRF без поверки.
- "Косвенное" определение твёрдости по шкалам Супер-Роквелла (NRN, NRT), Бринелля (HB), Виккерса (HV) и Шора D (HS) индикативно – программа справочно пересчитывает измеренные значения HRA, HRB и HRC в другие шкалы (корреляция по стандарту ASTM E-140).
- Простая конструкция: приложение нагрузки электродвигателем и отображение результата на 5,5" ЖК-дисплее.
- Цифровой таймер (до 90 с) с кнопкой старта.
- Механический твердомер с набором различных грузов, приложение/снятие нагрузки электродвигателем и механический переключатель испытательной нагрузки (грузов) вручную - высокая степень надёжности.
- Микропроцессорное управление позволяет автоматизировать процесс измерений, увеличивая их количество за рабочую смену - удобно для проверки больших партий изделий при серийном производстве.
- Функция установки нижней и верхней границ допустимых значений, звуковая сигнализация при выходе значений за установленные границы.
- Принтер по Bluetooth без чернил для печати этикеток и маркировки ими проконтролированных изделий.
- Максимальная высота и глубина контролируемого изделия: 210*165 мм, дискретность (шаг шкалы измерения) 0,1 единицы.
- Размещение подвески с грузами отдельно от твердомера в упаковочном кейсе полностью исключает какой-либо риск повреждения измерительной системы твердомера от грузов при транспортировке прибора к заказчику или последующей перевозки заказчиком твердомера на новое место работы.
- Дополнительно (по заказу) связь с компьютером и ПО для передачи, сохранения и анализа данных через разъём RS232.
- Дополнительно (по заказу) инденторы всех типоразмеров к твердомерам Роквелл и Супер-Роквелл: алмазные тип НК-1 и наконечники шариковые (D 1,588 мм / 3,175 мм / 6,35 мм / 12,7 мм).
- Дополнительно (по заказу) меры твёрдости Роквелл (МТР: HRA, HRB, HRC) и Супер-Роквелл (МТСР: HRN, HRT), Бринелля и Польди (МТБ и МТП: HB), Виккерса (МТВ: HV).
- Дополнительно (по заказу) лабораторные материалы и оборудование для подготовки образца к измерению твёрдости: станки отрезные, прессы вырубные и лабораторные, станки шлифовально-полировальные, микроскопы отсчётные и металлографические, шлифовальная бумага, полировальная ткань, абразивы, дозаторы суспензий и др. расходные материалы.
- Дополнительно (по заказу) тиски с V-образными пазами для жёсткой фиксации изделий цилиндрической и сферической формы в горизонтальной и вертикальной плоскостях.
- Первые и пока единственные в РФ твердомеры, зарегистрированные в госреестре для измерений по шкалам твёрдости HRB(W)!
Технические характеристики Твердомера Роквелла стационарного ТРМ (ГРСИ 85094-22)
|
Наименование характеристики |
Значение |
|
Тип приложения, выдержки и снятия нагрузки |
Автоматический (рычажный с электродвигателем) |
|
Тип переключения нагрузки |
Ручной |
|
Тип индикатора |
Цифровой (ЖК-дисплей 5,5”) |
|
Диапазон измерений твёрдости – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF от 30 до 94 HRG |
|
Пределы допускаемой абсолютной погрешности измерений HRA HRB(W) HRC HRD HRF HRG |
±1,2 ±3,0 ±1,0 ±1,5 ±2,0 ±2,5 |
|
Дискретность индикатора (шаг шкалы измерения) |
0,1 |
|
Основная испытательная нагрузка, Н (кгс) |
588,4 (60); 980,7 (100); 1471(150) |
|
Пределы допускаемой относительной погрешности осн. нагрузки, % |
±0,5 |
|
Предварительная нагрузка, Н (кгс) |
98,07 (10)- |
|
Пределы допускаемой относительной погрешности предв. нагрузки, % |
±0,66 |
|
Диапазон времени выдержки, с |
от 0 до 99 |
|
Связь с компьютером, передача данных |
– (по заказу) |
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
120 210 |
|
Расстояние от центра индентора до стенки прибора (зев) |
160 |
|
Габаритные размеры, мм, не более -длина -ширина -высота |
520 220 710 |
|
Масса, кг, не более |
80 |
|
Электропитание, В/Гц/Вт |
220/50/400 |
|
Гарантийный срок, лет, не менее |
1 |
|
Средний срок службы, лет, не менее |
10 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28 до 80 от 84 до 106,7 |
Сравнительные технические характеристики Твердомера Роквелла стационарного ТРМ (моторизованного, электрического) и других моделей твердомеров Восток-7
|
Наименование характеристики |
Значение |
||||||
|
Модель твердомера |
|||||||
|
Тип приложения, выдержки и снятия нагрузки |
Ручной (рычажный) |
Автоматический (рычажный с электродвигателем) |
Автоматический (сервопривод) |
Ручной (рычажный) |
|||
|
Тип переключения нагрузки |
Ручной |
Автоматический |
Ручной |
||||
|
Тип индикатора |
Аналоговый (стрелочный индикатор часового типа) |
Цифровой (ЖК-дисплей 5,5”) |
Цифровой (сенсорный дисплей 8”) |
Аналоговый (стрелочный индикатор часового типа) |
|||
|
Связь с компьютером, передача данных |
– |
– (по заказу) |
RS232/USB |
– |
|||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для металлов |
HRA, HRB(W), HRC, HRD, HRF(W), HRG(W) |
– |
|||||
|
Диапазон определения твердости по шкалам Роквелла для металлов |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF(W) от 30 до 94 HRG(W) |
– |
|||||
|
Пределы допускаемой абсолютной погрешности определения твёрдости по шкалам Роквелла для металлов HRA HRB(W) HRC HRD HRF(W) HRG(W) |
±1,2 ±2,0 ±1,0 ±2,0 ±2,5 ±4,5 |
– |
|||||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
HRE(W), HRH(W), HRK(W), HRL(W), HRM(W), HRP(W), HRR(W), HRS(W), HRV(W) |
– |
||||
|
Диапазон определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
от 70 до 100 HRE(W) от 80 до 100 HRH(W) от 40 до 100 HRK(W) от 50 до 115 HRL(W) от 50 до 115 HRM(W) от 50 до 115 HRR(W) от 50 до 115 HRS(W) от 50 до 115 HRV(W) |
– |
||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров HRE(W) HRH(W) HRK(W) HRL(W) HRM(W) HRR(W) HRS(W) HRV(W) |
– |
±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 |
– |
||||
|
Шкалы твердости – "косвенное" измерение твёрдости индикативно: программа справочно пересчитывает измеренные значения HR в другие шкалы. |
– |
Роквелл: HRA, HRB(W), HRC, HRD, HRF(W) Супер-Роквелл: HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W) Бринелль: HB Виккерс: HV Шор D: HS |
– |
||||
|
Шкалы твердости Супер-Роквелла – "прямое" измерение твёрдости по методу Супер-Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79). |
– |
HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W), HR15W(W), HR30W(W), HR45W(W), HR15X(W), HR30X(W), HR45X(W), HR15Y(W), HR30Y(W), HR45Y(W) |
|||||
|
Диапазон определения твердости по шкалам Супер-Роквелла |
– |
от 70 до 94 HR15N от 42 до 86 HR30N от 20 до 78 HR45N от 62 до 93 HR15T(W) от 15 до 82 HR30T(W) от 10 до 72 HR45T(W) от 0 до 100 HR15W(W) от 0 до 100 HR30W(W) от 0 до 100 HR45W(W) от 0 до 100 HR15X(W) от 0 до 100 HR30X(W) от 0 до 100 HR45X(W) от 0 до 100 HR15Y(W) от 0 до 100 HR30Y(W) от 0 до 100 HR45Y(W) |
|||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Супер-Роквелла HR15N HR30N HR45N HR15T(W) HR30T(W) HR45T(W) HR15W(W) HR30W(W) HR45W(W) HR15X(W) 100 HR30X(W) 100 HR45X(W) HR15Y(W) HR30Y(W) HR45Y(W) |
– |
±2,0 ±1,0 ±2,0 ±3,0 ±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 |
|||||
|
Диапазон времени выдержки, с |
от 0 до 99 |
||||||
|
Связь с компьютером, передача данных |
– |
– |
– (по заказу) |
RS232/USB |
– |
||
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
108 170 |
120 200 |
120 210 |
104 180 |
120 200 |
||
|
Расстояние от центра индентора до стенки прибора (глубина зева) |
130 |
135 |
160 |
160 |
135 |
||
|
Габаритные размеры, мм, не более -длина -ширина -высота |
480 240 630 |
450 200 670 |
520 220 710 |
550 230 750 |
450 200 670 |
||
|
Масса, кг, не более |
65 |
70 |
80 |
70 |
|||
|
Электропитание, В/Гц/Вт |
- |
220/50/400 |
|||||
|
Гарантийный срок, лет, не менее |
1 |
||||||
|
Средний срок службы, лет, не менее |
10 |
||||||
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28
до 80
от 84 до 106,7 |
||||||
Производител

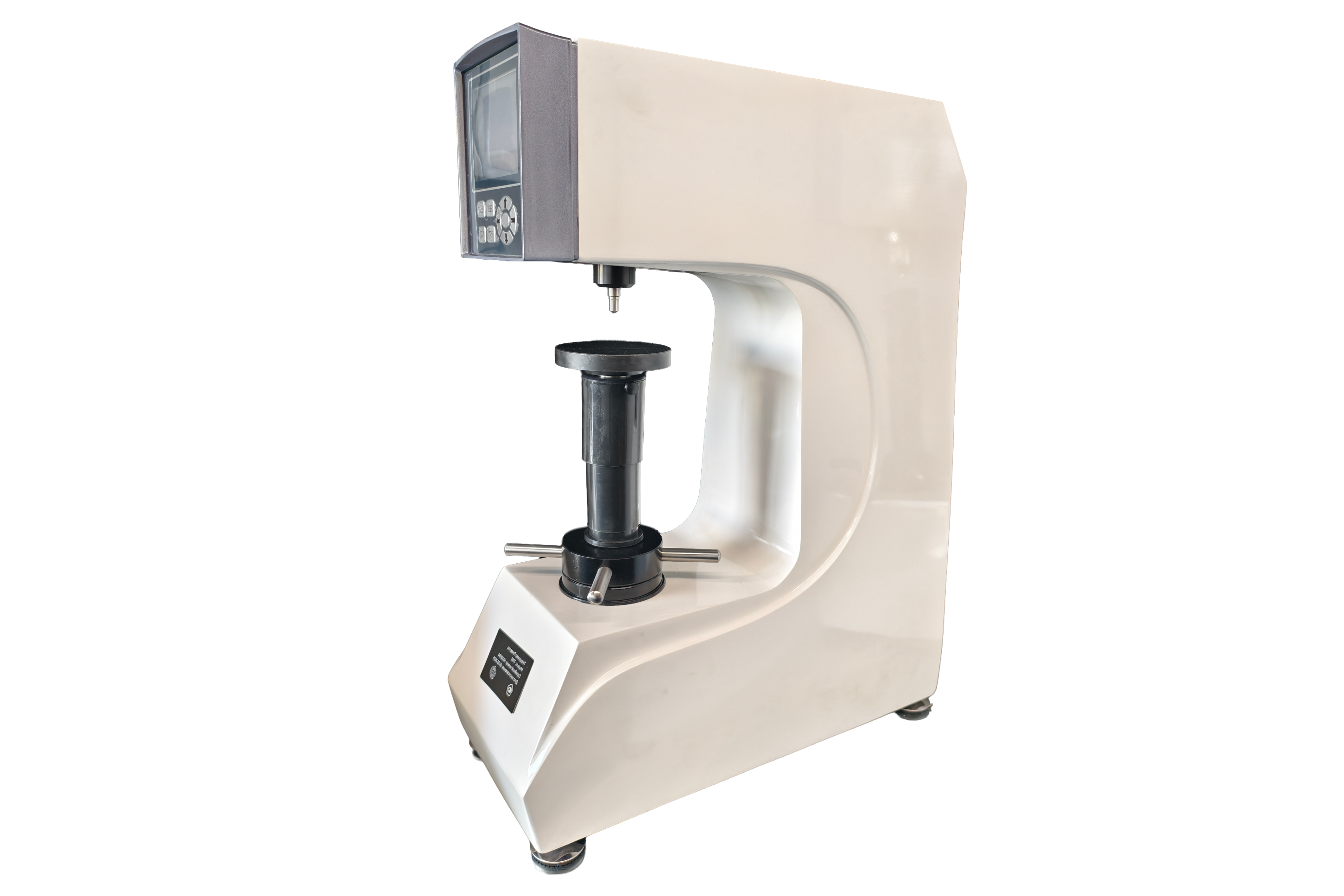

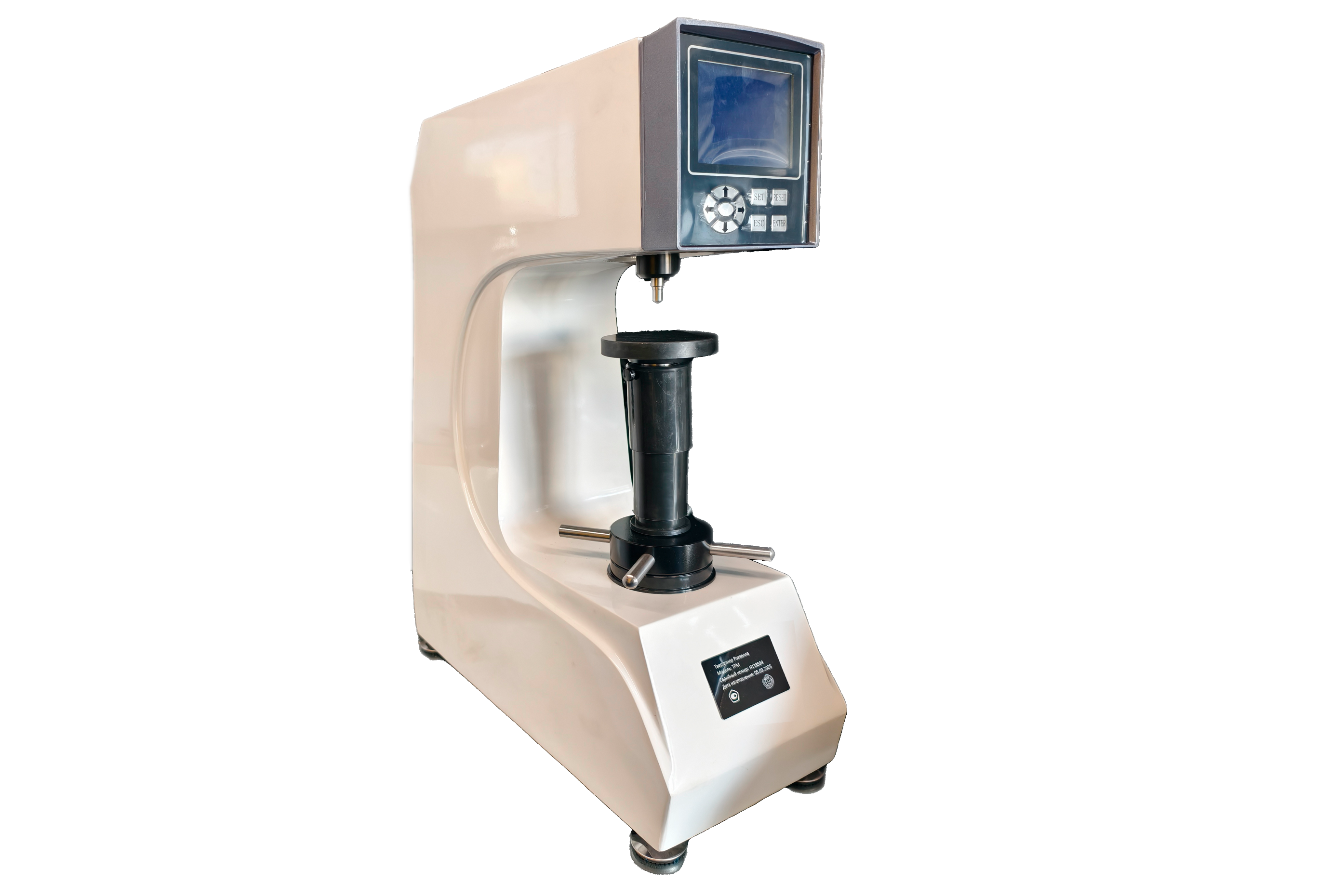

Технические характеристики Твердомера Роквелла стационарного ТРМ (ГРСИ 85094-22)
|
Наименование характеристики |
Значение |
|
Тип приложения, выдержки и снятия нагрузки |
Автоматический (рычажный с электродвигателем) |
|
Тип переключения нагрузки |
Ручной |
|
Тип индикатора |
Цифровой (ЖК-дисплей 5,5”) |
|
Диапазон измерений твёрдости – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF от 30 до 94 HRG |
|
Пределы допускаемой абсолютной погрешности измерений HRA HRB(W) HRC HRD HRF HRG |
±1,2 ±3,0 ±1,0 ±1,5 ±2,0 ±2,5 |
|
Дискретность индикатора (шаг шкалы измерения) |
0,1 |
|
Основная испытательная нагрузка, Н (кгс) |
588,4 (60); 980,7 (100); 1471(150) |
|
Пределы допускаемой относительной погрешности осн. нагрузки, % |
±0,5 |
|
Предварительная нагрузка, Н (кгс) |
98,07 (10)- |
|
Пределы допускаемой относительной погрешности предв. нагрузки, % |
±0,66 |
|
Диапазон времени выдержки, с |
от 0 до 99 |
|
Связь с компьютером, передача данных |
– (по заказу) |
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
120 210 |
|
Расстояние от центра индентора до стенки прибора (зев) |
160 |
|
Габаритные размеры, мм, не более -длина -ширина -высота |
520 220 710 |
|
Масса, кг, не более |
80 |
|
Электропитание, В/Гц/Вт |
220/50/400 |
|
Гарантийный срок, лет, не менее |
1 |
|
Средний срок службы, лет, не менее |
10 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28 до 80 от 84 до 106,7 |
Сравнительные технические характеристики Твердомера Роквелла стационарного ТРМ (моторизованного, электрического) и других моделей твердомеров Восток-7
|
Наименование характеристики |
Значение |
||||||
|
Модель твердомера |
|||||||
|
Тип приложения, выдержки и снятия нагрузки |
Ручной (рычажный) |
Автоматический (рычажный с электродвигателем) |
Автоматический (сервопривод) |
Ручной (рычажный) |
|||
|
Тип переключения нагрузки |
Ручной |
Автоматический |
Ручной |
||||
|
Тип индикатора |
Аналоговый (стрелочный индикатор часового типа) |
Цифровой (ЖК-дисплей 5,5”) |
Цифровой (сенсорный дисплей 8”) |
Аналоговый (стрелочный индикатор часового типа) |
|||
|
Связь с компьютером, передача данных |
– |
– (по заказу) |
RS232/USB |
– |
|||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для металлов |
HRA, HRB(W), HRC, HRD, HRF(W), HRG(W) |
– |
|||||
|
Диапазон определения твердости по шкалам Роквелла для металлов |
от 20 до 95 HRA от 10 до 100 HRB(W) от 20 до 70 HRC от 40 до 77 HRD от 60 до 100 HRF(W) от 30 до 94 HRG(W) |
– |
|||||
|
Пределы допускаемой абсолютной погрешности определения твёрдости по шкалам Роквелла для металлов HRA HRB(W) HRC HRD HRF(W) HRG(W) |
±1,2 ±2,0 ±1,0 ±2,0 ±2,5 ±4,5 |
– |
|||||
|
Шкалы твердости Роквелла – "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79) для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
HRE(W), HRH(W), HRK(W), HRL(W), HRM(W), HRP(W), HRR(W), HRS(W), HRV(W) |
– |
||||
|
Диапазон определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров |
– |
от 70 до 100 HRE(W) от 80 до 100 HRH(W) от 40 до 100 HRK(W) от 50 до 115 HRL(W) от 50 до 115 HRM(W) от 50 до 115 HRR(W) от 50 до 115 HRS(W) от 50 до 115 HRV(W) |
– |
||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Роквелла для мягких металлов, пластмасс, резин, нейлона, пенопластов, эластомеров HRE(W) HRH(W) HRK(W) HRL(W) HRM(W) HRR(W) HRS(W) HRV(W) |
– |
±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 ±3,0 |
– |
||||
|
Шкалы твердости – "косвенное" измерение твёрдости индикативно: программа справочно пересчитывает измеренные значения HR в другие шкалы. |
– |
Роквелл: HRA, HRB(W), HRC, HRD, HRF(W) Супер-Роквелл: HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W) Бринелль: HB Виккерс: HV Шор D: HS |
– |
||||
|
Шкалы твердости Супер-Роквелла – "прямое" измерение твёрдости по методу Супер-Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79). |
– |
HR15N, HR30N, HR45N, HR15T(W), HR30T(W), HR45T(W), HR15W(W), HR30W(W), HR45W(W), HR15X(W), HR30X(W), HR45X(W), HR15Y(W), HR30Y(W), HR45Y(W) |
|||||
|
Диапазон определения твердости по шкалам Супер-Роквелла |
– |
от 70 до 94 HR15N от 42 до 86 HR30N от 20 до 78 HR45N от 62 до 93 HR15T(W) от 15 до 82 HR30T(W) от 10 до 72 HR45T(W) от 0 до 100 HR15W(W) от 0 до 100 HR30W(W) от 0 до 100 HR45W(W) от 0 до 100 HR15X(W) от 0 до 100 HR30X(W) от 0 до 100 HR45X(W) от 0 до 100 HR15Y(W) от 0 до 100 HR30Y(W) от 0 до 100 HR45Y(W) |
|||||
|
Пределы допускаемой абсолютной погрешности определения твердости по шкалам Супер-Роквелла HR15N HR30N HR45N HR15T(W) HR30T(W) HR45T(W) HR15W(W) HR30W(W) HR45W(W) HR15X(W) 100 HR30X(W) 100 HR45X(W) HR15Y(W) HR30Y(W) HR45Y(W) |
– |
±2,0 ±1,0 ±2,0 ±3,0 ±2,0 ±2,0 ±3,0 ±3,0 ±3,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 ±4,0 |
|||||
|
Диапазон времени выдержки, с |
от 0 до 99 |
||||||
|
Связь с компьютером, передача данных |
– |
– |
– (по заказу) |
RS232/USB |
– |
||
|
Контролируемое изделие, максимальная высота, мм: -с защитным кожухом -без защитного кожуха |
108 170 |
120 200 |
120 210 |
104 180 |
120 200 |
||
|
Расстояние от центра индентора до стенки прибора (глубина зева) |
130 |
135 |
160 |
160 |
135 |
||
|
Габаритные размеры, мм, не более -длина -ширина -высота |
480 240 630 |
450 200 670 |
520 220 710 |
550 230 750 |
450 200 670 |
||
|
Масса, кг, не более |
65 |
70 |
80 |
70 |
|||
|
Электропитание, В/Гц/Вт |
- |
220/50/400 |
|||||
|
Гарантийный срок, лет, не менее |
1 |
||||||
|
Средний срок службы, лет, не менее |
10 |
||||||
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +28
до 80
от 84 до 106,7 |
||||||
Производител
Комплектность поставки стационарного твердомера Роквелла ТРМ (моторизованного, электрического)
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
модель по заказу |
1 шт. |
|
Индентор ø 1,588 мм* |
|
1 шт. |
|
Индентор ø 3,175 мм* |
|
1 шт. |
|
Индентор ø 6,35 мм* |
|
1 шт. |
|
Индентор ø 12,7 мм* |
|
1 шт. |
|
Алмазный наконечник* |
|
1 шт. |
|
Паспорт |
Восток-7-ПС |
1 экз. |
|
Руководство по эксплуатации |
Восток-7-РЭ |
1 экз. |
|
*по согласованию с заказчиком. Полная документация представлена в разделе "Упаковочный лист" Руководства по эксплуатации. |
||
Упаковочный лист стационарного твердомера Роквелла ТРМ
| Модель ТРМ - упаковочный лист | ||||
|
№ |
Наименование |
Описание |
К-во |
Заметки |
|
1 |
Твердомер по Роквеллу |
ТРМ |
1 комплект |
|
|
2 |
Стол большой плоский |
|
1 |
|
|
3 |
Стол малый плоский |
|
1 |
|
|
4 |
Стол V-образный |
|
1 |
|
|
5 |
Индентор алмазный |
120° |
1 |
|
|
6 |
Индентор шариковый (сталь) |
Ø 1,588 мм |
1 |
|
|
7 |
Шарик к индентору (WC) |
Ø 1,588 мм |
1 |
Сменные |
|
8 |
Мера твердости по Роквеллу |
80-88HRA |
1 |
Без поверки |
|
9 |
Мера твердости по Роквеллу |
10-100HRBW |
1 |
Без поверки |
|
10 |
Мера твердости по Роквеллу |
60-70HRC |
1 |
Без поверки |
|
11 |
Мера твердости по Роквеллу |
35-55HRC |
1 |
Без поверки |
|
12 |
Мера твердости по Роквеллу |
20-30HRC |
|
Без поверки |
|
13 |
Отвёртка |
65 мм |
1 |
|
|
14 |
Уровень для установки |
|
1 |
|
|
15 |
Кейс упаковочный |
|
1 |
|
|
16 |
Чехол для защиты от пыли |
|
1 |
|
|
17 |
Руководство по эксплуатации |
|
1 |
|
|
18 |
Упаковочный лист |
|
1 |
|
|
19 |
Сертификат |
|
1 |
|
|
20 |
Кабель электропитания |
|
1 |
|
|
21 |
Принтер |
|
1 |
|
|
22 |
Первичная поверка (услуга) |
|
1 |
ФГИС Аршин |
Комплектность поставки Твердомера Роквелла стационарного ТРМ (моторизованного, электрического)
Кейс с принадлежностями стационарного электрического твердомера Роквелла ТРМ
Cтационарный твердомер Роквелла ТРМ (справочная информация)
| Название материала | Скачать PDF | |
| 1 | Техническая спецификация стационарного твердомера Роквелла ТРД | Готовится... |
| 2 | Стационарный твердомер Роквелла ТРМ. Руководство по эксплуатации. 2022-v1 |
|
| 3 | Сравнение характеристик: Стационарные твердомеры Роквелла и Супер-Роквелла производства "Восток-7" (2025 год) |
|
| 4 | Характеристики: Наконечники (инденторы) и меры твёрдости к твердомерам Роквелла и Супер-Роквелла производства "Восток-7" (2025 год) |
|
| 5 | Таблица выбора наконечников (инденторов) для твердомеров Роквелла и Супер-Роквелла по шкалам и нагрузкам (2026) |
|
| 6 | Таблица выбора исходной массы (каратности) алмазов наконечников НК 1 для измерений по шкале Роквелла HRC (2026) |
|
| 7 | Каталог средств измерений производства "Восток-7" (2025 год) |
|
| * Примечание: Некоторые данные в информационных материалах 2025 года могли устареть (например, изменился № для заказа или форма изделия). Уточняйте у менеджеров и инженеров компании "Восток-7" | ||
Cтационарный твердомер Роквелла ТРМ (справочная информация)
| Название материала | Скачать PDF | |
| 1 | Техническая спецификация стационарного твердомера Роквелла ТРД | Готовится... |
| 2 | Стационарный твердомер Роквелла ТРМ. Руководство по эксплуатации. 2022-v1 |
|
| 3 | Сравнение характеристик: Стационарные твердомеры Роквелла и Супер-Роквелла производства "Восток-7" (2025 год) |
|
| 4 | Характеристики: Наконечники (инденторы) и меры твёрдости к твердомерам Роквелла и Супер-Роквелла производства "Восток-7" (2025 год) |
|
| 5 | Таблица выбора наконечников (инденторов) для твердомеров Роквелла и Супер-Роквелла по шкалам и нагрузкам (2026) |
|
| 6 | Таблица выбора исходной массы (каратности) алмазов наконечников НК 1 для измерений по шкале Роквелла HRC (2026) |
|
| 7 | Каталог средств измерений производства "Восток-7" (2025 год) |
|
| * Примечание: Некоторые данные в информационных материалах 2025 года могли устареть (например, изменился № для заказа или форма изделия). Уточняйте у менеджеров и инженеров компании "Восток-7" | ||
Комплектность поставки стационарного твердомера Роквелла ТРМ (моторизованного, электрического)
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
модель по заказу |
1 шт. |
|
Индентор ø 1,588 мм* |
|
1 шт. |
|
Индентор ø 3,175 мм* |
|
1 шт. |
|
Индентор ø 6,35 мм* |
|
1 шт. |
|
Индентор ø 12,7 мм* |
|
1 шт. |
|
Алмазный наконечник* |
|
1 шт. |
|
Паспорт |
Восток-7-ПС |
1 экз. |
|
Руководство по эксплуатации |
Восток-7-РЭ |
1 экз. |
|
*по согласованию с заказчиком. Полная документация представлена в разделе "Упаковочный лист" Руководства по эксплуатации. |
||
Упаковочный лист стационарного твердомера Роквелла ТРМ
| Модель ТРМ - упаковочный лист | ||||
|
№ |
Наименование |
Описание |
К-во |
Заметки |
|
1 |
Твердомер по Роквеллу |
ТРМ |
1 комплект |
|
|
2 |
Стол большой плоский |
|
1 |
|
|
3 |
Стол малый плоский |
|
1 |
|
|
4 |
Стол V-образный |
|
1 |
|
|
5 |
Индентор алмазный |
120° |
1 |
|
|
6 |
Индентор шариковый (сталь) |
Ø 1,588 мм |
1 |
|
|
7 |
Шарик к индентору (WC) |
Ø 1,588 мм |
1 |
Сменные |
|
8 |
Мера твердости по Роквеллу |
80-88HRA |
1 |
Без поверки |
|
9 |
Мера твердости по Роквеллу |
10-100HRBW |
1 |
Без поверки |
|
10 |
Мера твердости по Роквеллу |
60-70HRC |
1 |
Без поверки |
|
11 |
Мера твердости по Роквеллу |
35-55HRC |
1 |
Без поверки |
|
12 |
Мера твердости по Роквеллу |
20-30HRC |
|
Без поверки |
|
13 |
Отвёртка |
65 мм |
1 |
|
|
14 |
Уровень для установки |
|
1 |
|
|
15 |
Кейс упаковочный |
|
1 |
|
|
16 |
Чехол для защиты от пыли |
|
1 |
|
|
17 |
Руководство по эксплуатации |
|
1 |
|
|
18 |
Упаковочный лист |
|
1 |
|
|
19 |
Сертификат |
|
1 |
|
|
20 |
Кабель электропитания |
|
1 |
|
|
21 |
Принтер |
|
1 |
|
|
22 |
Первичная поверка (услуга) |
|
1 |
ФГИС Аршин |
Комплектность поставки Твердомера Роквелла стационарного ТРМ (моторизованного, электрического)
Кейс с принадлежностями стационарного электрического твердомера Роквелла ТРМ
Рекомендуемые товары от бренда Восток-7
