внесено в Государственные реестры СИ РФ, Беларуси и КазахстанаНазначение: для определения твёрдости металлов и сплавов, <b>пластмасс, клеёной фанеры и прессованной древесины</b>.
</p>
<p style="text-align: justify;">
<span style="font-family: var(--ui-font-family-primary, var(--ui-font-family-helvetica));">Производство: </span><b style="font-family: var(--ui-font-family-primary, var(--ui-font-family-helvetica));">СССР</b><span style="font-family: var(--ui-font-family-primary, var(--ui-font-family-helvetica));">.</span>
</p>
Наличие: Товар под заказ. Срок отгрузки с поверкой: неизвестен. Звоните.
Узнать срок отгрузки: +7 (495) 740-06-12
Доставка завтра - 390 ₽
|
Основные технические характеристики
|
Модификации прибора |
|||||||||||||||
|
ТР 5006 |
ТР 5006М |
ТР 5006-02 |
||||||||||||||
|
1. Диапазон измерения твёрдости, ед.тв по методу Роквелла шкала А шкала В шкала С по методу Бринелля |
от 20 до 88 от 20 до 100 от 20 до 70 от 4 до 450* |
от 20 до88 от20 до 100 от 20 до70 от 4 до450 |
||||||||||||||
|
2. Испытательные нагрузки: предварительная общие по методу Роквелла
общие по методу Бринелля |
98,07 588,4; 980,7; 1471
*612,9; *1226; *1839 |
98,07 588,4; 980,7 1471 612,9; 1226; 1839 |
||||||||||||||
|
3. Пределы допускаемой погрешности испытательных нагрузок,%: предварительной общих 588,4;980,7;1471 общих 612,9;1226;1839 |
±2 ±0,5 *±1 |
±2 ±0,5 ±1 |
||||||||||||||
|
4. Пределы допускаемой погрешности, измерений твёрдости по шкалам Роквелла: от 80 до 86 HRA от 20 до 80 HRВ от 80 до 100HRВ от 20 до 35 HRС от 35 до 55 HRC от 55 до 70 HRC |
±1,2 ±2,0 ±2,0 ±2,0 ±1,5 ±1,0 |
|||||||||||||||
|
5. Пределы допускаемой погрешности измерений твердости по шкалам Бринелля, %: мера твердости (200±50) HB мера твердости (400±50) HB мера твердости (100±25) HB мера твердости (30±20) HB |
±3
|
|||||||||||||||
|
6. Расстояние от вершины испытательного наконечника до рабочей поверхности стола, мм |
от 0 до 200
|
|||||||||||||||
|
7.Расстояние от оси испытательного наконечника до стенки корпуса, мм, не менее |
152
|
|||||||||||||||
|
8. Приложение нагрузки |
ручной привод
|
|||||||||||||||
|
9. Отсчетное устройство |
индикатор часового типа
|
|||||||||||||||
|
10. Разбраковка на группы твердости: твердость МЕНЬШЕ, НОРМА, БОЛЬШЕ |
нет
|
|||||||||||||||
|
11.Математическая обработка результатов измерения: нахождение среднего значения, наибольшего, наименьшего и вариации показаний |
нет
|
|||||||||||||||
|
13.Питание от сети переменного тока напряжение, В частота, Гц |
-
|
|||||||||||||||
|
14. Потребляемая мощность, Вт, не более |
- |
- |
-
|
|||||||||||||
|
15.Диапазон рабочих температур, ºС |
от 0 до плюс 40
|
|||||||||||||||
|
16. Габаритные размеры, мм, не более: длина x ширина x высота |
300x535x 630 |
300x535x 630 |
300x535x 630
|
|||||||||||||
|
17. Масса, кг, не более |
80 |
90
|
||||||||||||||
|
18. Полный средний срок службы, лет, не менее |
10
|
|||||||||||||||
|
19. Вероятность безотказной работы за 1000 ч, |
0,92
|
|||||||||||||||
* Данные характеристики обеспечиваются с комплектом принадлежностей, поставляемых по дополнительному заказу.
</p>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
</td>
<td style="text-align: center;">
<b> Наименование </b>
</td>
<td style="text-align: center;">
<b> К-</b><b>во, шт</b>
</td>
</tr>
<tr>
<td colspan="1">
</td>
<td colspan="1">
<p style="color: #000000;">
<b><i> Базовая комплектация</i></b>:
</p>
</td>
<td colspan="1">
</td>
</tr>
<tr>
<td style="text-align: justify;">
<p style="text-align: center;">
1
</p>
</td>
<td style="text-align: justify;">
<p style="color: #000000;">
Прибор для измерения твёрдости со Свидетельством о поверке
</p>
</td>
<td style="text-align: justify;">
<p style="text-align: center;">
1
</p>
</td>
</tr>
<tr>
<td colspan="1">
<p style="color: #000000;">
2
</p>
</td>
<td colspan="1">
<p style="color: #000000;">
Рабочий столик к твердомеру
</p>
</td>
<td colspan="1">
<p style="text-align: center;">
1
</p>
</td>
</tr>
<tr>
<td colspan="1">
<p style="color: #000000;">
3
</p>
</td>
<td colspan="1">
<p style="color: #000000;">
Индентор
</p>
</td>
<td colspan="1">
<span style="text-align: center;">
<p style="text-align: center;">
1
</p>
</span>
</td>
</tr>
<tr>
<td colspan="1">
</td>
<td colspan="1">
<b><i>Дополнительная комплектация:</i></b>
</td>
<td colspan="1">
</td>
</tr>
<tr>
<td colspan="1">
4<br>
</td>
<td colspan="1">
<a href="https://vostok-7.ru/catalog/tverdomery_metallov/indentory_nakonechniki_almaznye_i_opravki_s_sharikom/" target="_blank">Инденторы алмазные и шариковые любых типоразмеров</a>
</td>
<td colspan="1">
По заказу
</td>
</tr>
<tr>
<td colspan="1">
5<br>
</td>
<td colspan="1">
<a href="https://vostok-7.ru/catalog/tverdomery_metallov/mery_tvyerdosti_metallov/mtr_mery_tvyerdosti_rokvella_hrc_hrb_hra/" target="_blank">Меры твёрдости всех шкал различных диапазонов и нагрузок по ГОСТ 9031-75</a>
</td>
<td colspan="1">
По заказу
</td>
</tr>
<tr>
<td colspan="1">
6<br>
</td>
<td colspan="1">
<a href="https://vostok-7.ru/catalog/stoly_k_tverdomeram/izmeritelnyy_predmetnyy_stol_k_tverdomeru/" target="_blank">Измерительные (опорные / предметные) столики различной конфигурации и размера</a>
</td>
<td colspan="1">
По заказу
</td>
</tr>
<tr>
<td colspan="1">
7
</td>
<td colspan="1">
<a href="https://vostok-7.ru/catalog/tverdomery_metallov/mikroskopy_otschyetnye_po_brinellyu_1/" target="_blank">Микроскопы отсчётные</a>
</td>
<td colspan="1">
По заказу
</td>
</tr>
</tbody>
</table>
<p style="text-align: justify;">
<b style="color: #000000;">

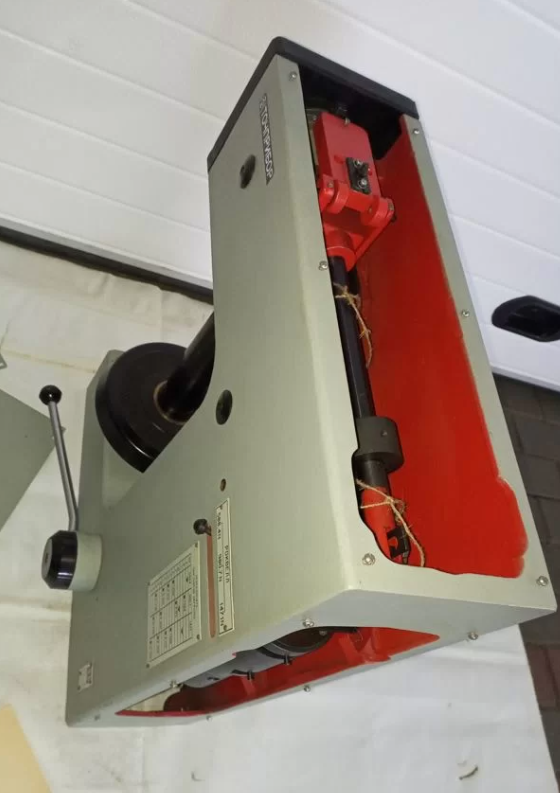

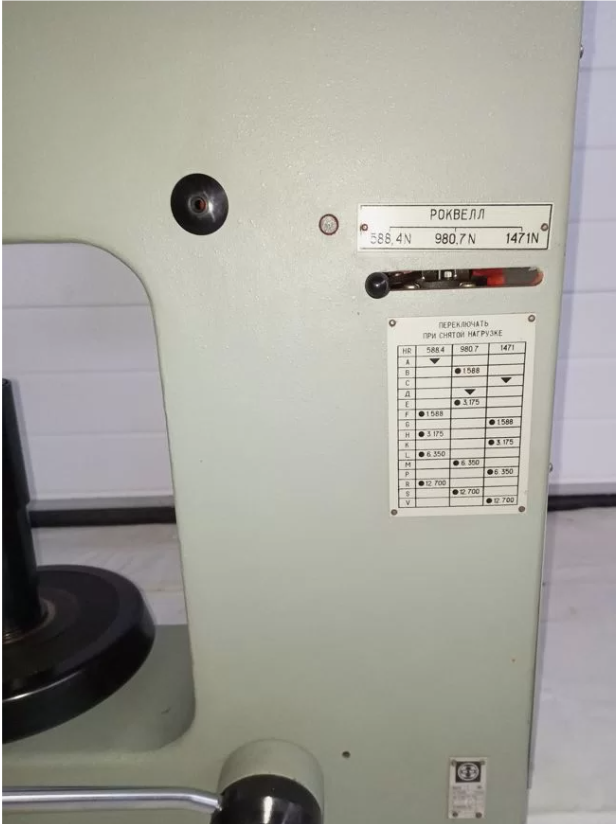

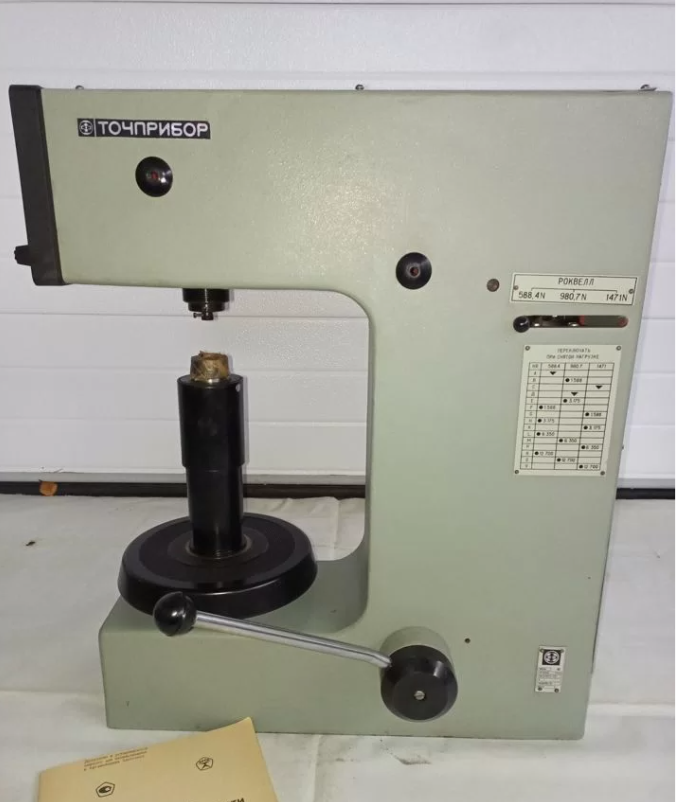

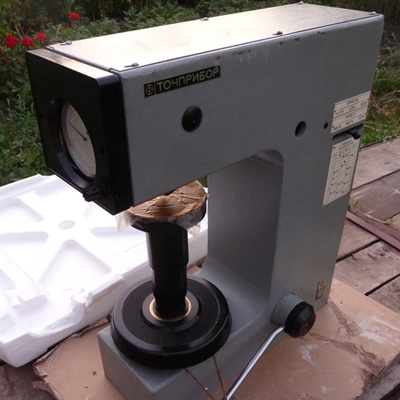

При комплектации твердомера в нашей организации мы публикуем фотографию прибора с указанием заводского номера; года выпуска; года восстановления (если такие работы производились); тип и количество инденторов, мер твёрдости, столиков и микроскопов. </b>
</p>
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт |
11286-91 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт |
РБ 03 03 2707 18 |
| Республика Казахстан, КазИнМетр |
KZ.02.03.01140-2005/27515-04 |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |

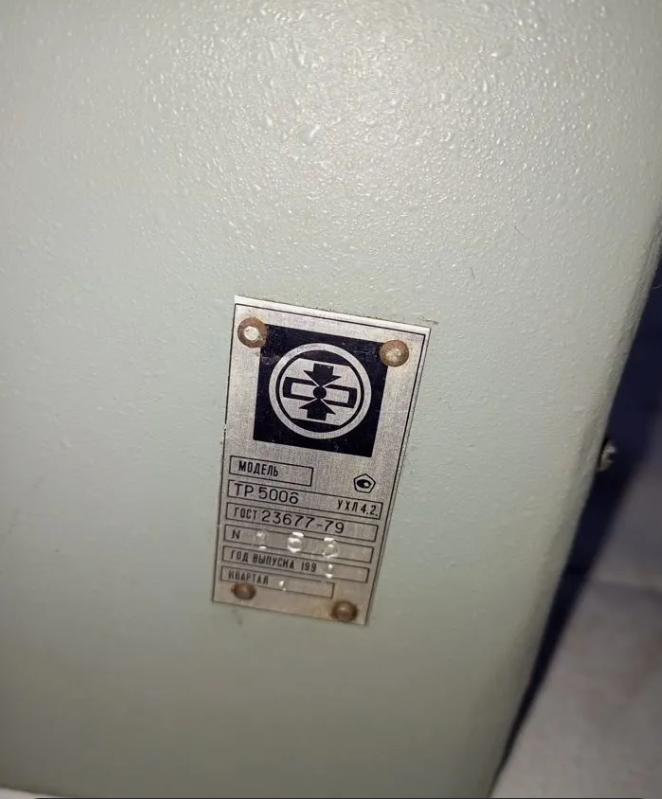

Изготовитель: Ивановское производственное объединение "Точприбор" (СССР), переименованное в 1992 г. в ОАО "Точприбор" (РФ).
Состояние: восстановленное изделие.
Поверка: периодическая поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Назначение средства измерений

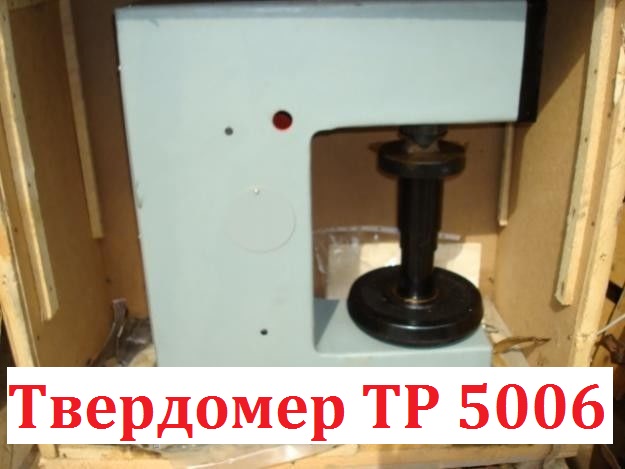

Приборы для измерения твердости по методу Роквелла модификации ТР предназначены для измерения твердости металлов и сплавов по методу Роквелла в соответствии с ГОСТ 9013-59, пластмасс по ГОСТ 24622-91. Твердомер модификации ТР 5006 предназначен для измерения твердости металлов и сплавов, пластмасс, графитов и металлографитов по СТ СЭВ 137-74, фанеры, прессованной древесины и других материалов по методу Роквелла.
Описание средства измерений
Принцип действия приборов основан на вдавливании наконечников стандартного типа в испытуемое изделие под действием последовательно прилагаемой предварительной и основной нагрузок и в измерении остаточного увеличения глубины проникновения этого наконечника после снятия основной нагрузки по истечение определенного промежутка времени.

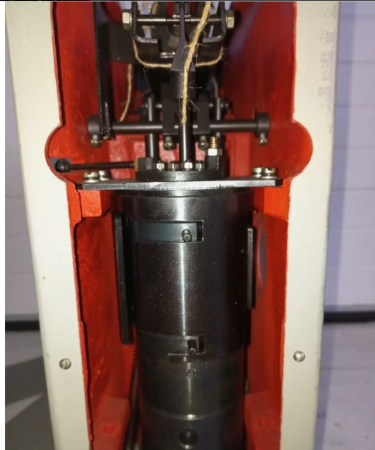

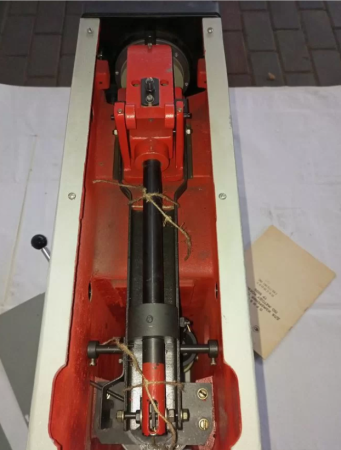

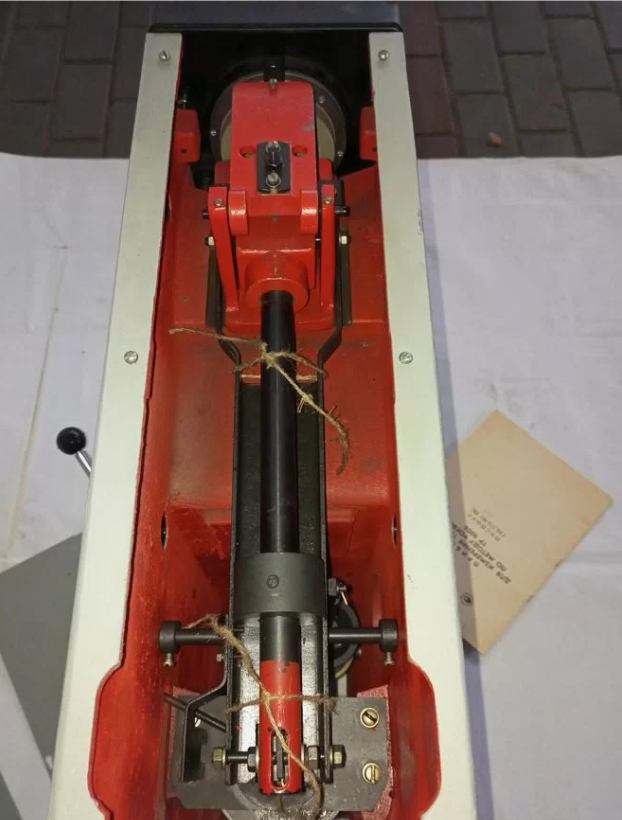

Прибор состоит из следующих узлов: системы нагружения, подъемного винта, привода, отсчетного устройства. Все основные узлы приборов смонтированы в корпусе. Система нагружения с грузовой подвеской предназначена для воспроизведения предварительной и общих нагрузок. Подъемный винт служит для подвода испытуемой детали к наконечнику, отвода ее после окончания испытания и приложения предварительной нагрузки. Привод предназначен для приложения и снятия основных нагрузок с заданной скоростью.
Отличительные особенности:
На приборах ТР 5006 привод ручной.

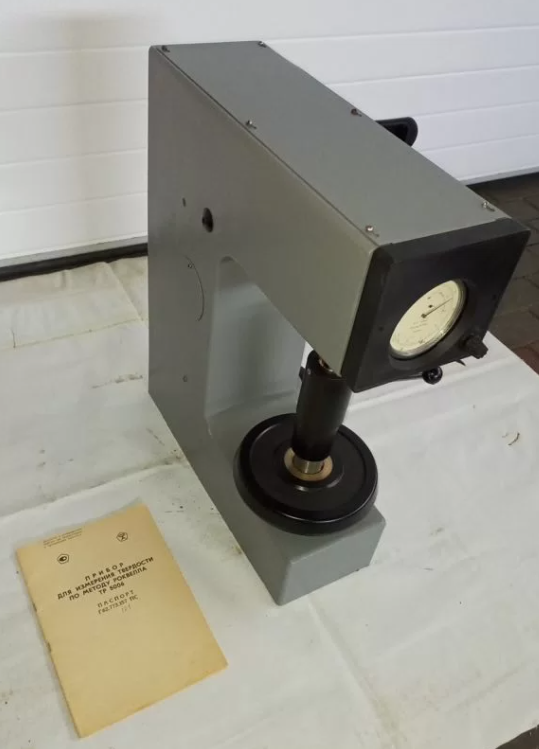

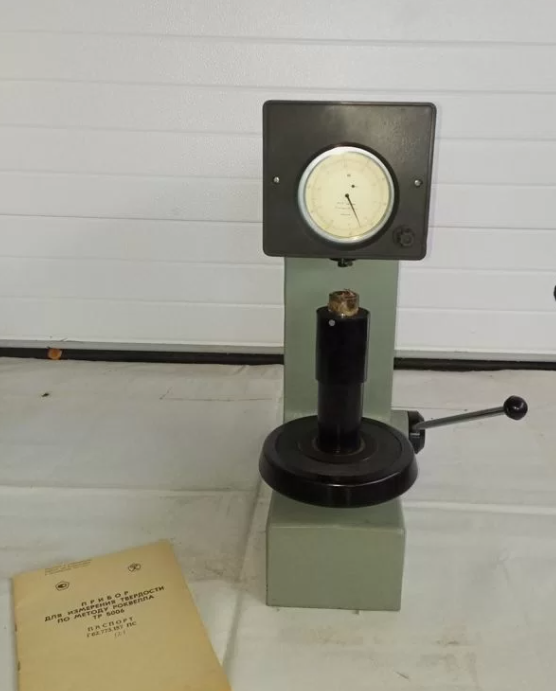

В качестве отсчётного устройства приборов ТР 5006 служит индикатор часового типа.
|
Модель Восток-7 |
Модели других производителей, схожие по характеристикам – для удобства сравнения и подбора |
Тип нагружения |
|
Приборы для измерения твёрдости по методу Роквелла
|
||
|
· «ТОЧПРИБОР» и «ЗИП», г. Иваново: РВ; ТК (ТК-3), ТК-14-250, ТКП-1, ТРП-5011, 2140ТР, ТР 5006, ТР 5006М, ТР 5006-02; · «Метолаб», г. Москва: МЕТОЛАБ 100 · «Метротест», г. Нефтекамск ИТР 60/150-М |
Ручное |
|
|
· «ТОЧПРИБОР» и «ЗИП», г. Иваново: ТК-2; ТК-2М; 2018ТР · «Метолаб», г. Москва: МЕТОЛАБ 101 · «Метротест», г. Нефтекамск ИТР 60/150-А |
Двигатель |
|
|
· «ТОЧПРИБОР» и «ЗИП», г. Иваново: ТР5014-01, ТР5014-01М · «Метолаб», г. Москва: МЕТОЛАБ 102, МЕТОЛАБ 103; · «Метротест», г. Нефтекамск ИТР 60/150-АМ |
Сервопривод | |
|
· «Метолаб», г. Москва: МЕТОЛАБ 202; |
Сервопривод | |
|
Приборы для измерения твёрдости по методу Супер-Роквелла |
||
|
· «ТОЧПРИБОР» и «ЗИП», г. Иваново: ТКС; ТКС-1; ТКС-1М, ТРС, ТРС 5009-01; |
Двигатель | |
|
· «Метолаб», г. Москва: МЕТОЛАБ 202; |
Сервопривод |
|
|
Основные технические характеристики
|
Модификации прибора |
|||||||||||||||
|
ТР 5006 |
ТР 5006М |
ТР 5006-02 |
||||||||||||||
|
1. Диапазон измерения твёрдости, ед.тв по методу Роквелла шкала А шкала В шкала С по методу Бринелля |
от 20 до 88 от 20 до 100 от 20 до 70 от 4 до 450* |
от 20 до88 от20 до 100 от 20 до70 от 4 до450 |
||||||||||||||
|
2. Испытательные нагрузки: предварительная общие по методу Роквелла
общие по методу Бринелля |
98,07 588,4; 980,7; 1471
*612,9; *1226; *1839 |
98,07 588,4; 980,7 1471 612,9; 1226; 1839 |
||||||||||||||
|
3. Пределы допускаемой погрешности испытательных нагрузок,%: предварительной общих 588,4;980,7;1471 общих 612,9;1226;1839 |
±2 ±0,5 *±1 |
±2 ±0,5 ±1 |
||||||||||||||
|
4. Пределы допускаемой погрешности, измерений твёрдости по шкалам Роквелла: от 80 до 86 HRA от 20 до 80 HRВ от 80 до 100HRВ от 20 до 35 HRС от 35 до 55 HRC от 55 до 70 HRC |
±1,2 ±2,0 ±2,0 ±2,0 ±1,5 ±1,0 |
|||||||||||||||
|
5. Пределы допускаемой погрешности измерений твердости по шкалам Бринелля, %: мера твердости (200±50) HB мера твердости (400±50) HB мера твердости (100±25) HB мера твердости (30±20) HB |
±3
|
|||||||||||||||
|
6. Расстояние от вершины испытательного наконечника до рабочей поверхности стола, мм |
от 0 до 200
|
|||||||||||||||
|
7.Расстояние от оси испытательного наконечника до стенки корпуса, мм, не менее |
152
|
|||||||||||||||
|
8. Приложение нагрузки |
ручной привод
|
|||||||||||||||
|
9. Отсчетное устройство |
индикатор часового типа
|
|||||||||||||||
|
10. Разбраковка на группы твердости: твердость МЕНЬШЕ, НОРМА, БОЛЬШЕ |
нет
|
|||||||||||||||
|
11.Математическая обработка результатов измерения: нахождение среднего значения, наибольшего, наименьшего и вариации показаний |
нет
|
|||||||||||||||
|
13.Питание от сети переменного тока напряжение, В частота, Гц |
-
|
|||||||||||||||
|
14. Потребляемая мощность, Вт, не более |
- |
- |
-
|
|||||||||||||
|
15.Диапазон рабочих температур, ºС |
от 0 до плюс 40
|
|||||||||||||||
|
16. Габаритные размеры, мм, не более: длина x ширина x высота |
300x535x 630 |
300x535x 630 |
300x535x 630
|
|||||||||||||
|
17. Масса, кг, не более |
80 |
90
|
||||||||||||||
|
18. Полный средний срок службы, лет, не менее |
10
|
|||||||||||||||
|
19. Вероятность безотказной работы за 1000 ч, |
0,92
|
|||||||||||||||
* Данные характеристики обеспечиваются с комплектом принадлежностей, поставляемых по дополнительному заказу.
|
